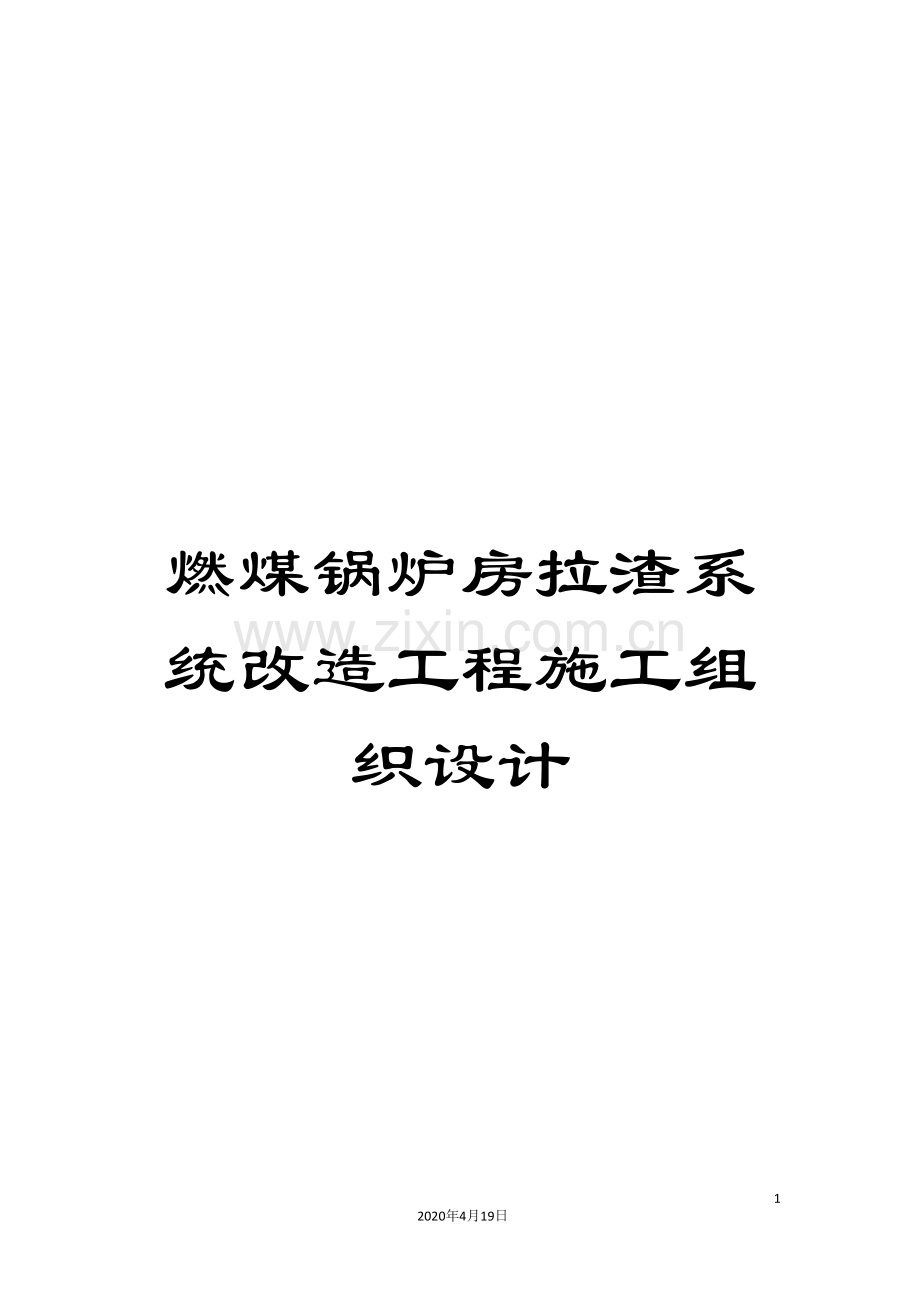

燃煤锅炉房拉渣系统改造工程施工组织设计.doc

燃煤锅炉房拉渣系统改造工程施工组织设计

69
2020年4月19日
文档仅供参考

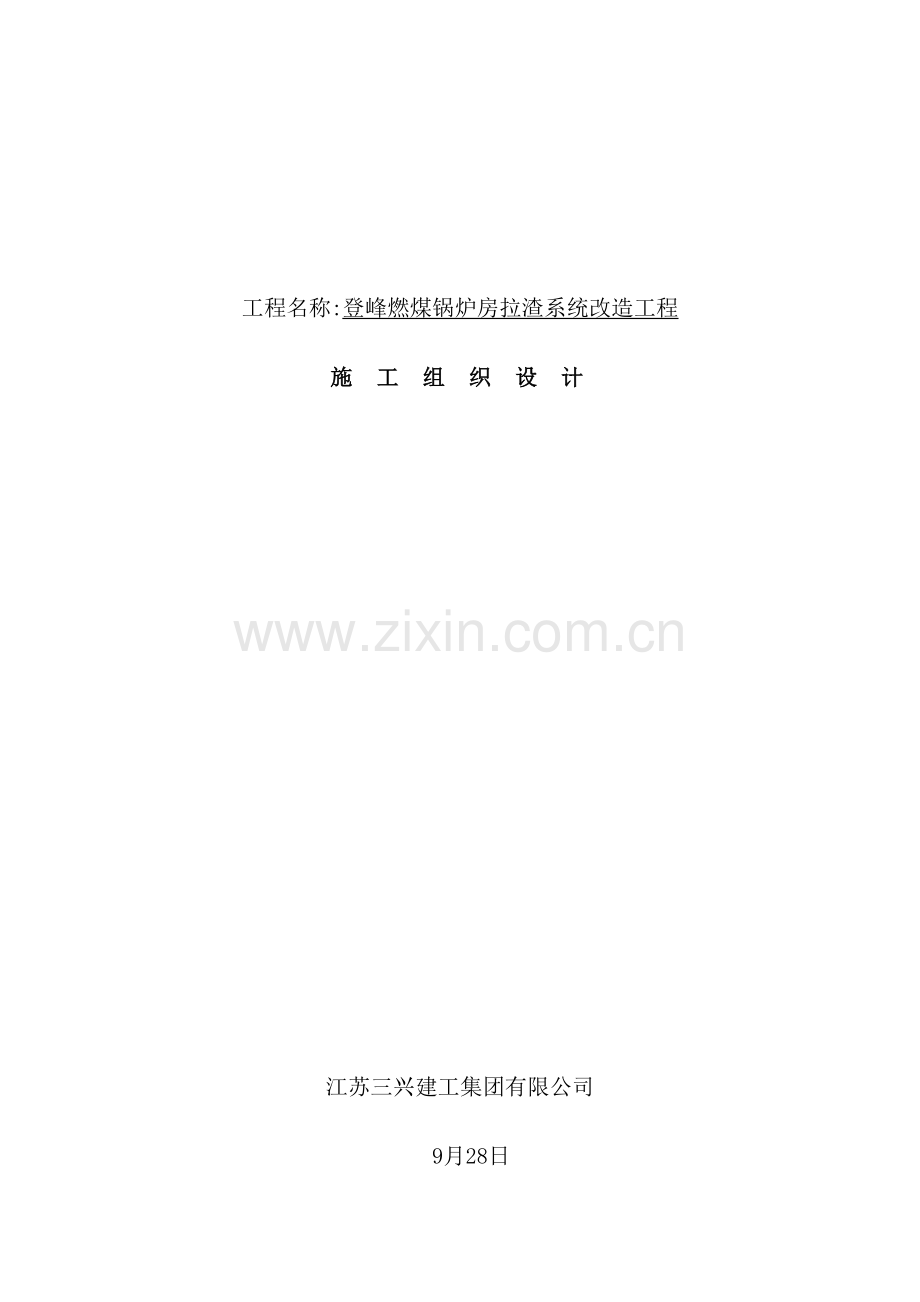

工程名称:登峰燃煤锅炉房拉渣系统改造工程

施 工 组 织 设 计

江苏三兴建工集团有限公司

9月28日

目 录
第1章 编制依据 5
1.1招投标文件 5
1.2工程勘察、设计文件 5
1.3施工合同 5
1.4工程建设地区的调查资料 5
1.5现行法律、法规,施工质量验收规范、标准及地方现行规定 5
1.5.1本工程所涉及的主要法律法规详见表1-1。 5
1.5.2施工质量验收规范、标准 6
1.6企业标准、企业工法 7
第2章 工程概况 7
2.1工程简介 7
2.2主要工程量 7
2.3工程特点 8
2.3.1主要设计特点 8
2.3.2建设地点特点 8
2.3.3施工条件 8
2.3.4工程施工特点 9
第3章 施工部署 9
3.1 项目管理组织机构 9
3.2项目的质量、进度、安全及成本目标 10
3.3施工程序 10
3.4施工里程碑的划分 10
3.5施工任务划分及分包计划 10
第4章 施工准备工作计划 11
4.1技术准备 11
4.1.1施工技术文件准备 11
4.1.2工艺试验和新技术应用准备 11
4.1.3施工人员与机具的技术能力准备 11
4.2作业队伍和管理人员准备 13
4.3物资准备 14
4.4施工现场准备 14
4.4.1现场环境情况: 14
4.4.2现场”四通一平”情况: 14
4.4.3施工总平面布置(见附图一): 15
4.4.4施工暂设营地布置(见附图二) 15
4.5施工力量调遣 15
第5章 施工进度计划(见附图三) 15
第6章 主要资源需求计划 15
第7章 主要施工方法及技术措施 16
7.1施工工艺流程 16
7.2施工任务划分 错误!未定义书签。
7.3专项施工方案 16
第8章 质量保证措施 25
8.1质量目标 26
8.2质量保证组织机构 26
8.2.1施工质量有关人员岗位职责 26
8.2.1.1主任工程师(质保工程师)岗位职责 26
8.2.1.2项目技术负责人 27
8.2.1.3项目技术员岗位职责 27
8.2.1.4质量检查员岗位职责 28
8.2.1.5材料员岗位职责 28
8.2.1.6试验员岗位职责 28
8.2.1.7班组自检员职责 28
8.3质量控制要点及措施 29
8.3.1质量控制要点 29
8.3.2质量控制措施 29
8.4质量通病防治措施 29
8.4.1管道工程 29
8.4.1.1缺陷: 29
8.5关键工序和特殊过程质量控制 30
第9章季节性施工措施 错误!未定义书签。
9.1雨季施工项目 30
9.2雨季施工准备 30
9. 3主要分项工程雨季施工技术措施 30
9.3.3雨季施工要求 31
9.3.3.1焊接工程 31
9.3.3.2防腐保温工程 31
第10章 施工进度保证措施 31
第11章 职业健康、安全环保(HSE)保证措施 31
11.1安全与环保目标 31
11.2安全与环保管理机构 32
11.3施工安全技术措施 33
11.3.1文明施工措施 33
11.3.1.1文明施工管理措施: 33
11.3.1.2施工现场 33
11.3.2一般工程施工 34
11.3.2.1焊接施工安全技术措施 34
11.3.2.2防腐施工安全技术措施 35
11.3.2.3设备安装安全技术措施 35
11.3.3雨季和暑季施工安全措施 35
11.3.4施工用电安全措施 35
11.3.5各部门职责 36
11.3.6其它安全措施 38
11.4环保技术措施 38
11.5 HSE管理承诺 39
第12章 文明施工措施 39
12.1文明施工措施 39
12.2文明施工管理 39
第13章成品保护措施 40
第14章 降低成本措施 40
14.1技术经济指标 40
14.2降低成本措施 41
第15章 设施的保护措施 41
第16章 回访、服务及保修措施 42
16.1工程交付及回访计划 42
16.2保修措施 42
16.3保修承诺 42
第17章工程技术资料管理措施 43
17.1工程技术资料主要内容 43
17.1.1质量保证资料包括: 43
17.1.2施工管理资料包括: 43
17.1.3质量检验评定资料包括: 43
17.2管理措施 43
第18章 总承包管理措施 44

第1章 编制依据
1.1招投标文件
1.2工程勘察、设计文件
依据大庆万方工程技术设计有限责任公司项目号为【DQWFKWWP1 -BD】的设计图纸施工图纸 建-12077 、水-12024、热-12030、电-12028 及相关复用设计
1.3施工合同
合同名称:登峰燃煤锅炉房拉渣系统改造工程
工程合同编号:DQGLJ- -JSGC-3403 ZWX00220
工程类别:改造工程
1.4工程建设地区的调查资料
施工地点位于登峰燃煤锅炉房。交通便利,材料设备进场方便;因工程水、电用量较小,施工、生活用水用电可就近利用原有给水管线和配电柜,单独利用水表电表计量。建设点位于锅炉房,经划分作业区域后,职工及工作人员较多,施工保证安全。
1.5现行法律、法规,施工质量验收规范、标准及地方现行规定
1.5.1本工程所涉及的主要法律法规详见表1-1。
表1-1主要法律法规
序号
法律、法规名称
颁布部门
实施时间
备注
1
中华人民共和国民法通则
全国人大
1987-01-01

2
中华人民共和国招标投标法
全国人大
-01-01

3
中华人民共和国合同法
全国人大
1999-10-01

4
中华人民共和国建筑法
全国人大
1998-03-01

5
建设工程质量管理条例
国务院
-01-30

6
房屋建筑工程质量保修办法
建设部
-06-30

7
中华人民共和国安全生产法
全国人大
-11-1

8
建设工程安全生产管理条例
国务院
-02-01

9
中华人人民共和国环境保护法
全国人大
1989-12-26

10
建设工程环境保护管理条例
国务院
1998-11-29

11
中华人民共和国民事诉讼法
全国人大
-04-01

12
中华人民共和国仲裁法
全国人大
1995-09-01

1.5.2施工质量验收规范、标准
施工执行标准、规范一览表
序号
标准、规范名称
标准、规范编号
备 注
1
黑龙江省建筑工程施工质量验收标准统一标准
DB23/711-

2
建筑电气工程施工质量验收规范
DB23/718-

3
黑龙江省建筑工程施工质量验收标准建筑给水排水及采暖工程
DB23/713-

4
黑龙江省建筑工程施工质量验收标准建筑地面工程
DB23/718-

5
黑龙江省建筑工程施工质量验收标准混凝土结构工程
DB23/716-

6
黑龙江省建筑工程施工技术操作规程建筑装饰装修工程
DB23/T711-

7
黑龙江省建筑工程施工技术操作规程建筑电气工程
DB23/T714-

8
黑龙江省建筑工程施工质量验收标准建筑电气工程
DB23/723-

9
黑龙江省建筑工程施工技术操作规程门窗工程
DB23/T710-

1.6企业标准、企业工法
第2章 工程概况
2.1工程简介
工程名称:登峰燃煤锅炉房拉渣系统改造工程;
工程性质:改造工程;
合同金额: 90 万元;
合同工期: 9月28日_--- 12月20日,总工期84天;
建设单位:大庆油田矿区服务事业部物业管理三公司;
设计单位:大庆万方工程技术设计有限责任公司;
施工单位:江苏三兴建工集团有限公司;
建设地点:登峰燃煤锅炉房;
建设规模:施工现场位于登峰燃煤锅炉房。拆除原有保温彩板房1座,锅炉房内拆除原有混凝土地面,新建砖砌排水沟并安装镀锌排水篦子;沉淀池清淤,并更换安装镀锌排水篦子;新建砖砌拖布池面层粘墙砖12个;240墙扒门口3.0mX3.0mX5个,制作安装[20槽钢过梁;安装保温电动防火卷帘门 44.2㎡;室外新建砖砌库房170.45㎡;室外浇筑混凝土场地225.70㎡;拉渣间原250厚混凝土地面拆除重新浇筑250厚 C30 混凝土地面及200厚水稳砂砾基层,加φ8@200双层钢筋网,浇筑钢筋混凝土排水沟,安装聚乙烯水篦子。拉渣间钢排管散热系统拆除更换;库房钢排管散热器系统安装及电器照明系统安装。锅炉房内安装上下水、采暖管线及吊装口防护栏;拆除高空处风口6处,采用钢板封堵,需搭设12米高井子架5座。拆除重新制作安装天方地圆落渣口12个,钢板开孔安装检查口铁门40个。防爆电器系统改造等维修工程。
2.2主要工程量
主要工程量一览表

序 号
名称及规格、型号
单 位
数 量
备 注
1
拆除保温彩板房
座
1

2
新建砖砌库房
M2
170.45

3
砖砌排水沟
m
198.54

4
拉渣间浇筑250厚C30砼地面
m2
493

5
浇筑150厚C30混凝土场地
m2
222

6
利旧安装花岗岩路牙石
m
40

7
新建钢筋混凝土排水沟
m
77.5

8
热浸镀锌焊接给水管线DN100
m
80

9
热浸镀锌焊接给水管线DN40
m
170

10
热浸镀锌焊接给水管线DN32
m
365

11
保温电动防火卷帘门
m2
44.20

12
防爆配电箱
台
2

13
防爆投光灯
套
5

14
电力电缆YJV-5X6-0.6/1KV
m
120

2.3工程特点
2.3.1主要设计特点
本工程为锅炉房改造项目,主要安装上下水、采暖管线、新建排水沟、新建库房及浇筑混凝土场地。工程为大庆万方工程技术设计有限责任公司设计,设计技术比较成熟。
2.3.2建设地点特点
施工地点位于登峰燃煤锅炉房。该施工区域地势平坦,地处办公区域,施工用水、电、通讯均可就近直接接入。周围环境较好,交通极为便利。
2.3.3施工条件
1.有利条件
1.1本工程施工用水、电、通讯均可就近接入。施工通信采用手机通信,锅炉房内外手机、小灵通信号较强,能够正常通信。周围环境较好,交通便利。施工区域环境状况良好,施工机具设备、人员准备就绪可按计划依次进场。工程施工用劳动力主体为我单位职工,劳动力充分。施工临时设施在锅炉房院内搭建。
2.不利条件
2.1本工程为锅炉房改造维修,多处施工为高空作业,工作人员来往多,应设临时防护围挡,设警示牌,施工作业难度较大。
2.2安装上下水、采暖管线焊接及设备安装要求精度高,打压避免渗漏。
2.3.4工程施工特点
本工程的施工难点为拆除锅炉房内原有地砖及垫层,拆除时污染较大,注意施工安全,做好防护。各项工序应做到准备及时充分,协调好交叉作业、平行作业。
第3章 施工部署
3.1 项目管理组织机构

图3-1 项目管理组织机构项目经理:熊波
技术负责人:钱振才

综合
科
:

王

东
预算员
:
陈景辉
安全员
:
谢平祥
材料员
:
卢华刚
资料员
:
高希江
质检员
:
孙克明
施工员
:
李玉峰

各分队班组

3.2项目的质量、进度、安全及成本目标
按照合同要求达到施工质量验收规范合格标准。抓工期、抢进度争取在12月20日前完工。安全控制无事故。
3.3施工程序
组织好交叉、平行流水作业。在措施上,准备工作做到充分及时,人力、物力和施工机具的调配做到科学合理,审图要认真细致,技术管理要超前,质量管理保证。
3.4施工里程碑的划分
根据工程量,将该工程划分为四个阶段。
序 号
施工里程碑名称
计划开始时间
计划完成时间
备注
1
室外库房及道路工程
9月28日
11月10日

2
电气工程
10月20日
11月20日

3
安装工程
9月28日
12月10日

4
室内土建工程
9月30日
12月15日

3.5施工任务划分及分包计划

施 工 任 务 划 分
序号
专业施工队
任务分工
备注
1
土建施工队
室内外混凝土场地及库房

2
电气施工队
线路敷设及防爆灯具安装

3
装饰施工队
室内抹灰、室外涂料涂饰

4
安装施工队
上下水及采暖管线安装

第4章 施工准备工作计划
4.1技术准备
主要内容:现场勘察工作内容主要包括熟悉建设地点特点、了解施工条件,结合现有工作区的情况,该项工作由项目经理组织,工长、技术员参加。
图纸会审工作内容主要包括熟悉设计图纸、汇总设计图纸中存在的疑点问题请设计人员答疑,该项工作由项目经理组织,工长、技术员、材料员、预算员等参加。
4.1.1施工技术文件准备
(1)施工单位人员对现场进行勘察,对施工图纸进行图纸会审,做好技术交底工作。
(2)工程开工前编制完成的技术文件包括施工组织设计,两书一表。随工程进度将逐步编制安全施工技术措施,工艺施工技术措施,雨季施工技术措施等。
4.1.2工艺试验和新技术应用准备
施工前需要进行编制的各种工艺试验及材料试化验等工作计划;主要包括二个方面的内容:
（1） 焊接工艺评定
（2） 防腐材料的试化验
4.1.3施工人员与机具的技术能力准备
明确各类管理人员、特种作业人员岗位资格与等级要求,并根据需要制定相应技术岗位培训计划;对进场施工设备、机具的技术能力要求。包括下列几方面内容:
管 理 人 员
序号
姓名
职务
职称
资质等级
备注
1
熊波
项目经理
工程师
二级
证书编号
2
钱振才
技术负责人
工程师

证书编号
3
谢平祥
安全员
技术员
C类
证书编号黑建安C( )0505167
4
孙克明
质检员

证书编号
黑
5
卢华刚
材料员

证书编号
黑

特 种 作 业 人 员
序号
工种
岗位资格与等级
备注
1
焊工
谢平祥 二级
证号F
使用期至 5月30日
2
电工
王飞 二级
证号苏G
使用期至 5月30日

技 术 岗 位 教 育 培 训 计 划
序号
工种
培训内容
培训时间安排
备注
1
电焊工
岗前及安全操作培训
.06.20～ .07.12

2
防腐工
岗前及安全操作培训
.06.20～ .07.12

3
电工
岗前及安全操作培训
.06.20～ .07.12

4
起重工
岗前及安全操作培训
.06.20～ .07.12

5
质检员
岗前及安全操作培训
.06.20～ .07.12

6
计量员
岗前及安全操作培训
.06.20～ .07.12

施 工 设 备 机 具
序号
设备名称
规格型号
单位
数量
进场时间
备注
1
推土机

台
1
.09.28

2
光轮压路机

台
1
.09.28

3
电焊机
ZX7—400S
台
2
.09.28

4
搅拌机
350L
台
2
.09.28

5
翻斗车

台
2
.09.28

6
汽车吊
25T
个
1
.09.28

7
载重汽车
20T
台
1
.09.28

4.2作业队伍和管理人员准备
(1)项目经理
负责本标段内的全面管理工作,组织协调和控制施工的全过程,是工程质量、工期、HSE管理、工程成本的第一责任者,负责对外关系的协调,组织协调各部门之间的工作。
(2)技术负责人
负责全面施工技术管理工作,协助项目经理抓好全面协调工作,负责组织审核施工方案和技术措施,负责组织监督、检查工程质量,及对重大工程质量事故处理,负责组织竣工验收工作。
(3)工长岗位职责
认真贯彻执行党的基本路线和各项方针政策,遵守国家法令、法规以及本专业的各项规定;负责搞好工程(生产)的各项准备工作,全面完成生产计划;配合项目经理,搞好施工指导,合理安排各施工班组施工,加强质量管理,执行质量责任;负责搞好现场文明施工和安全生产;完成领导交办的其它工作任务。
(4)项目技术负责人
负责或组织编制项目工程施工组织设计,施工技术措施,技术交底及指导实施关键过程特殊过程施工的技术文件;协助项目经理组织班组质量交接检活动,并对过程主要特性和影响过程质量的参数组织监控;熟悉本工程的施工图纸,提出图纸中的问题,参加图纸会审;负责填写项目工程施工技术资料及竣工资料的收集、整理、归档工作。
(5)质量检查员
编制项目工程质量检验计划;向施工班组提供质量检验指导文件;参加班组质量交接检验活动;负责组织分项工程质量评定、行使质量否决权;参加隐蔽工程验收和班组质量交接活动;记录并报告本单位工程质量动态;签署优质优价质量系数,对现场质量提出不合格报告,并有权责令停工。
(6)专业技术员
负责工程施工专业技术管理,负责质量手册及各项标准的贯彻实施,编制施工组织设计、施工方案及措施,负责工程质量交底及施工变更的实施和经济签证的办理,负责工程质量的监督检查和竣工资料的收集整理;负责质量体系的运行与管理。
(7)材料员
负责业主供货材料的检验和领取,以及对自购材料的采购验收工作。
(8)核算员
负责工程的核算及工程贷款的办理,以及合同管理、成本控制及内部财务管理,并负责对投标报价的分解工作,以及对生活后勤服务。
4.3物资准备
本工程所需用材料及物资我单位已经按照施工图纸要求将计划用量上报。保证施工进度,材料按时进场,不延误工期
4.4施工现场准备
4.4.1现场环境情况:
工程地处小区,施工用水、电、均可在水电线路上直接接入。周围环境较好,交通便利。项目为锅炉房改造工程。施工现场及暂设位于锅炉房院内,进场道路便利。
4.4.2现场”四通一平”情况:
本工程施工用水、电、通讯均可就近接入。施工通信采用手机通信,小区内手机、小灵通信号较强,能够正常通信。周围环境较好,交通便利。施工区域环境状况良好,施工机具设备、人员准备就绪可按计划依次进场。
4.4.3施工总平面布置(见附图一):
4.4.4施工暂设营地布置(见附图二)
4.5施工力量调遣
第5章 施工进度计划(见附图三)

第6章 主要资源需求计划
1)主要材料、设备需求计划表;

主要材料、设备需求计划表

序号
名 称 规格型号
单位
数量
到货时间
1
保温电动防火卷帘门
M2
44.2
10月10日
2
水泥P.O32.5
t
200
9月28日
3
中砂
M3
120
9月28日
4
碎石20-40mm
M3
195
9月28日
5
红砖240X115X53
千块
67.5
9月28日
6
砂砾
M3
85
9月28日
7
花岗岩路牙石
m
40
9月28日
8
热浸镀锌焊接给水管线DN100
m
80
9月28日
9
热浸镀锌焊接给水管线DN40
m
170
9月28日
10
热浸镀锌焊接给水管线DN32
m
365
9月28日
11
防爆配电箱
台
2
10月10日
12
防爆投光灯
套
5
10月10日
13
电力电缆YJV-5X6-0.6/1KV
m
120
10月10日
14
钢制天方地圆
个
12
10月10日
15
高级墙面砖300X450
m2
50
11月1日
16
镀锌排水篦子
m2
265
10月20日
17
聚乙烯排水篦子
m2
70
10月10日
18
φ8钢筋
t
3.5
9月28日

2)劳动力需求计划表
劳动力需求计划表

序号
工 种
高峰
人数
需用人数及时间( )
9月
10月
11月
12月
1
力工
30
30
30
20
10
2
瓦工
15
10
15
12
3
3
电工
4
4
4
4
2
4
安装工
8
8
8
5
3

3)施工机械与机具需求计划表
施工机械设备与机具需求计划表

序号
设备名称
规格型号
单位
数量
进场时间
备注
1
推土机

台
1
.9.28

2
光轮压路机

台
1
.9.28

3
电焊机
ZX7—400S
台
2
.9.28

4
搅拌机
350L
台
2
.9.28

5
翻斗车

台
2
.9.28

6
汽车吊
25T
个
1
.9.28

7
载重汽车
20T
台
1
.9.28

第7章 主要施工方法及技术措施
7.1施工工艺流程
现场测量放线—定位—拆除场地面层及基层一人工挖土方—废弃物及余土外运5km一基底机械碾压—拌合料基层压实—顶层多合土养生---混凝土面层—养护竣工交付使用。
7.2施工方法
一、拆除工程量:
1、拆除锅炉房原有地面砖及200mm厚混凝土垫层,拆除拉渣间原有250厚混凝土地面及400mm厚二灰石层;拆除花岗岩路缘石,拆除保温彩板房1座,拆除原有防盗门4樘,拆除高空钢制焊接风口 6个,拆除钢排管散热器18组;
2、拆除更换锅炉房内防爆灯具。
3、拆除废弃物外运5km。
二、土方工程
1、土方均采用人工开挖,因为地面位于锅炉房拉渣间内及库房前场地,地下管网及电缆纵横,故无法采用机械开挖,人工挖土方时,两人间距应至少保持2～3米,并由上而下逐层挖掘,禁止采用掏洞的操作方法。作业中发现土方坍塌预兆等险情的,必须及时撤离,并迅速报告项目部。
   2、开挖沟槽、基坑等,应按土方工程放坡系数0.42,必要时基坑内设置固壁支撑;回填土方全部采用夯填。
三、场地工程
(A)、路基施工
a 、路基土方
路基土方均来自外购土方。
b、主要施工方法 :
(1) 首先人工清淤 , 利用人工沿 边坡挖成倾斜的台阶 , 台阶宽不小于 1m, 高度 30cm, 同时放出路 基边线 ,然后采用分层回填 , 分层压实的方式进行施工。每层松 铺厚度不得超过 30cm。
清理场地
施工放样
软基处理
分层填筑土方
分层压实
修整边坡
路基检测
交

付
路基施工工艺流程图

施工放样
软基处理
分层填筑土方
分层压实
修整边坡
路基检测
交

付
挖台阶
路基加宽施工工艺流程图

2、路面基层
1) 路槽施工
首先进行测量放样 , 路槽路槽应连续 、快速开挖(拆除),并准备好从路槽向外排水的工具和集水坑 , 以备排除雨水及局部地下管道渗水 , 路槽采取全断面才横挖法施工 p 从路槽一端向内按安高全宽开挖 ( 或折除 ), 而且采取挖好一面压实一面的方法 , 验槽合格立即转入下道工序。
挖路槽施工工艺流程
施

工

放

样
人

工

开

槽
人工切边坡及铺装
软

基

处

理
路

槽

检

测
交

付

2)二灰石及水稳砂砾基层 ,施工之前应按原材料试化验单及配合比通知单做好集中搅拌 , 二灰碎石中的石灰质量和计量必须符合设计要求 ,而且应在使用前7 -10 天充分消解 , 每吨石灰消解用水约为 650 千克 ,且过筛后方可使用 , 拌料用土的土质必须符合设计要求 , 严禁使用腐殖土和风沙土 , 土中草皮苇根等杂物应清除干净 , 大于3mm的土块应打碎。
(a) 施工放样 : 按设计宽度放样 , 每 10m 设一中桩 , 并在两侧打出边桩 , 在中桩和边桩中间增设加密桩 , 边桩上用明显标高
标出设计高程。
(b) 铺料 : 先将粉煤灰运到路上 , 按照施工通知单计算出该 结构层使用粉煤灰的松铺厚度并均匀摊铺在下承层上 , 然后再铺 土和石灰 ( 铺士和石灰的松铺厚度同粉煤灰的计算方法 )。
(c) 拌合 : 利用稳定土拌合机拌合 , 并设专人跟随拌合机 , 随时检查拌合深度 , 为了防止拌合机底部留有 ”素土 ” 夹层 , 每 1OM 挖一处 , 发现夹层 ,重新拌合 。
(d) 找平及整型 : 主先利用平地机进行初平、整型 , 并采用
人工挂网格线进行精平。
(e) 碾压 : 碾压前 , 试验人员抽查含水量 , 当混合料处于最佳含水量± 1% 时 , 采用先轻后重的方式进行碾压 , 由两则向中心碾压 ,1/2 错轮 , 碾压 7 遍。
(f) 养生 : 碾压终了采用履盖洒水养生 , 养生期不少于七天。
(B)混凝土路面施工
根据设计要求,先进行砼的试配工作,确保砼工程的质量。现场所进的水泥、砂、石除按规定有质保书外,还要进行复试,级配等试验,合格后方可使用。
1) 施工准备 :
采取机械搅拌 , 机械振捣。
配合比委托有资质够等级的试验室做设计试配 , 施工时设吊磅严格称量 , 专人负责把关。
材料的选用 : 水泥 : 选用具有出厂合格证和化验合格 ( 复试 ) 标号不低于 425# 普通硅酸盐水泥。砂子 : 选用中砂 , 含泥量当砼标号〈 C30 时要小于 5%, 当硅标号大于 C25 时 , 要小于 3% 。石子 : 选用粒径 10-30m 碎石 , 要严格过筛 , 用高压水泵冲洗干净 , 碎石的含泥量 : 当硅标号＜C25时 , 要≤ 2%, 当砼标号≥ C30 时 , 要≤ 1% 。机械 振捣 , 水灰比不大于 0.55,塌落度 3-5cm ,机械搅拌不少于 2(min) 分钟。
2) 砼浇筑方法 :
严格按配合比通知单配料 , 各种材料均需试化验 , 合格后方可使用。 砂、石需用洗石机清洗至符合施工规范中规定为止。由小翻斗车运输 ,用插入式振捣棒振捣后再用平板式振捣器振捣 , 振捣时要注意防止模板偏位 , 并采用钢筋夹子防止涨模 , 水准仪 测平整度 , 瓦工使用木抹子抹乎 , 保证平整度 , 最后履盖元纺布、洒水 养生。
砼养护时间 : 在自然气温高于 +5 ℃时 , 砼浇筑后 12 小时内 ( 夏天 一般 7-lOh) 用塑料薄膜或草袋覆盖养护。一般段养护时间为 7d, 养护 期内要派专人养护 , 长期保持段表面湿润。
本工程混凝土,施工中采用现拌混凝土。
砼的搅拌时其配合比要正确,严格控制坍落度,搅拌第一盘时,石子比配比规定减少一半,在全部砼卸出之前不得再投入拌和料,更不得边出料边投料的方法。搅拌砼时装料顺序:石子——水泥——黄砂,要充分搅拌后(大于等于1分钟)才可出料浇筑,随机对砼进行坍落度测试。
3)砼振捣要求:
① 浇捣前应检查模板的标高,截面尺寸是否与设计相符,构件的预留洞是否正确,安装的支架是否稳定,钢筋与预埋件的规格数量、位置是否相符。
② 在浇筑砼前,模板内的垃圾、木片、锯屑、泥土、钢筋上的油污,零落的铁屑等杂物应清理干净,模板中缝隙和孔洞予应堵塞、检查安全设施,劳动配备是否适当,能否满足浇筑要求。
③ 浇筑砼时应连续进行,如必须或意外间歇时不应超过2小时,浇灌砼时浇筑层的厚度不得超过振动作用部位长度的1.5倍,砼浇灌过程中要分批做好坍落度试验,如坍落度与规范规定不符时应予调整用水量,砼浇灌过程中要保证保护层厚度及钢筋位置的正确性,不得踩踏构造钢筋、移动位置,如发现偏差和移位要及时纠正。
4)砼养护的要求:
① 为了保证己浇筑好的砼在定期内进行硬固强度,达到设计要求,并防止产生缩裂等,必须认真做好养护工作。
在砼终凝后,将期外露表面加以覆盖,同时根据气温确定浇水,间歇时间以保持模板及覆盖物的充分湿润、砼养护过程中如发现遮盖不好、浇水不足,以至表面泛白或出现干缩细小裂缝时要立即仔细加以遮盖,增强浇水次数,做好保养工作,井延长浇水保养时期,补救。
5)砼拆模的要求:
① 砼强度经过试块试压达到设计强度的70％后方可拆模,应在强度能保证其表面及棱角不因拆模而损伤方可拆除。并做好隐蔽等验收工作。
6)砼工程施工时的安全技术:
施工人员平时进入施工现场必须戴好安全帽,高空作业人员必须戴好安全带,并应系牢,工作前应先检查使用的工具是否牢固,工作时集中思想,防止钉子扎脚及空中滑落,禁止上下在同一垂向垂线上操作,高空拆除模板时,应有专人指挥,并在下面作业区暂停人员来往,不得在脚手架上堆放大批模板等,支撑牵杆等不得搭在脚手架上,通道中间的斜撑、支撑、搭头等钉牢,高空在18.Om以上拆模间歇时应将已活动的模板牵牢,支撑等运专或妥善堆放。防止扶空、踏空而坠落,模板有予留洞者在安装后将洞盖好,砼板上的予留洞应在模板拆除后随即将洞口盖好。
(1) 水泥砼采用搅拌站集中机械拌合 , 由翻斗车运料 , 按试
验确定的配合比进行拌料 , 严格控险的水灰比和塌落度。
(2)接缝严密, 模板的接头以及基层接触处不得翻浆。
(3) 将拌合料摊铺均匀 , 用铁锹摊铺时 , 要用铁锹反扣。因
故中断施工 , 应设施工缝。
(4) 用插入式振捣器进行梅花式振捣 , 再用平板振捣器振捣 , 用三轴整平机先整平 , 然后提浆 , 采用工宇钢刮平 , 再进行 人工抹面、压光 , 适时切缝。
(5) 最行履盖无纺布洒水养生 , 保持表面潮湿或湿润 , 养生期为 28 天 ,期间禁止通车。
四、库房主体砌筑工程
1、结合本工程结构形式,实际施工特点,在四周搭设落地式全高全封闭的扣件式双排钢管脚手架高4.0米,挂密布网。
脚手杆必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件,距离应在200mm处的立杆上,横向扫地杆应采用直角扣件固定紧靠在纵向扫地杆的下方的立杆上,脚手杆应设剪刀撑和斜撑,斜杆与地面的倾角宜在45°－60°之间,连同杆竖向间距为3步架高一道,水平间距3跨一道,脚手板应满铺,端头外铁丝锁牢。
2、砌体工程的施工
施工顺序:
砌块洒水→放线→水平运输→垂直运输→铺砂浆→砌砖　
A、砌砖前准备工作
(1)材料准备
砌块、砖的品种、强度等级必须符合设计要求,且砖应提前1-2天浇水湿润,砌筑砂浆应严格按照图纸要求的强度等级,严格按照配合比,搅拌均匀,稠度适合,随搅随用。
(2)放线
在砌转施工前,应先在楼层面上放出墙的轴线、门窗洞口位置线。
(3)处理拉结筋
严格按照规范要求焊接拉结筋。
(4)排砖块
平面排块:砌筑前在平面位置处应先排一下砖, 将砖沿轴线方向干摆砖,调整好缝隙。当排到墙的两端时,排不了整块时,能够把砖进行切割。
B、砌筑要点
(1)砌筑前,应将砌筑部位清理干净,砂浆铺置时一次铺灰长度应控制在1.5米以内,砂浆的坍落度以5-7cm为宜。
(2)水平灰缝、立缝厚度在1cm为宜。
(3)砖砌体的转角处和交接处应同时砌筑。对不能同时砌筑而又必须留置的临时间断处,应砌成斜槎。其长度不应小于高度2/3。若留斜槎确实有困难,除转角处外,也可留直槎,但必须是阳槎,并每120墙放Φ6钢筋,间距沿墙高每500mm一处(八皮砖)长度从墙的留槎处算起,每边均不应小于500mm;末端应有90度弯勾。
(4)墙中的洞口、管道、沟槽和预埋件等应于砌筑时正确留出或预埋,宽度超过300mm的洞口应设置过梁
五、装饰工程
1、抹灰工程
1)粉层前先对墙面进行基层处理。墙砖砼表面凹凸部位进行剔平及用砂浆补平,对墙脚手洞预先修补好。并将墙面污染处清理干净,浇水湿润墙面。
2)粉层前必须先找好规矩。即四角兜方横线找平,立线吊直。弹出基准线及墙线。
3)用托线板检查墙面平整度,确定粉层厚度。然后按要求做塌饼。
4)层顶和突出腰线等,应做好流水坡度,下面按设计要求做好滴水线。门窗阳角均做100mm, mm高水泥砂浆护角。
2、面砖粘贴
饰面砖粘贴前,清理基层,湿润表面,涂抹1:2水泥砂浆找平层,由下往上,从阳角开始水平方向逐一铺贴,以地面水平线为准,找好基准行平直,保证面砖接缝美观。饰面砖界面粘结砂浆厚度应在5-8mm之间,铺贴完毕后,砖面灰浆试净用彩色水泥嵌缝,保持砖面光洁度一致
3、涂料施工
涂刷第一遍涂料前须将墙面浮灰清除干净,涂刷顺序为先顶棚后墙面,要求三遍成活,涂料在使用前充分搅拌均匀保持稠度一致,涂刷的顺序一般是从上到下,从左到右,先远后近,先横后坚,先边线、棱角、小面后大面,阴角处不得残积涂料,阳角处不裹楞,避免接搓,刷迹重叠现象,涂刷时一般用油刷上下铺涂料迅即用该刷横竖交叉地将涂料刷匀,再将刷迹理平,每次应少蘸避免涂料流淌,而且应在不明显处收刷,在施涂过程中,涂料应经常搅拌,施涂时涂料不得有流淌现象。注意接茬的处理,防止流坠现象的发生。
六、给水、采暖管线安装:
采暖管道的安装,管径小于或等于32mm宜采用螺纹连接;管径大于32mm宜采用焊接或法兰连接。连接散热器的支管应有坡度。散热器立管和支管相交,立管应煨弯饶过支管。散热器支管长度大于1.5米,应在中间安装管卡或脱钩。
A、给水、采暖管线安装。
(1)管线在上架前应除锈并刷好防锈漆,管道两端预留50mm～100mm长 ,待焊口和水压试验合格后补刷。
(2)钢管对接焊口,管径较大时,宜用管口找正器找正。
(3)管线与托的焊接,宜在管线与阀件等组装后进行。
(4)管线找正找平和阀件安装完事,应安装固定支架和导向支架。管线支、吊架不得设在焊缝处,距焊缝应不小于50mm～100mm。固定支架前应进行调直,管线内部清理干净,并检查各管端的平直,以保证管子对口间隙的均匀。
B、水压试验
(1)设计无规定时,给水管道的水压试验压力应为工作压力的1.5倍,但不得小于0.6Mpa。
(2)在试压管段充满水时,必须反空气排净。压力升至试验压力,观察10min,当压力降不大于0.05Mpa,降至工作压力,对管口及附件进行检查,以不渗不漏为合格。水压验后,应将管内水排净,并做好水压试验记录。
七、电气工程
一)、电力电缆敷设安装
1、电缆敷设前,应检查电缆芯数、绝缘等级以及截面均应符合设计要求,并应做绝缘测定和潮湿判断。
2、电缆的需用长度,应按设计图纸及实际情况合理安排,避免浪费,并应留出足够的
