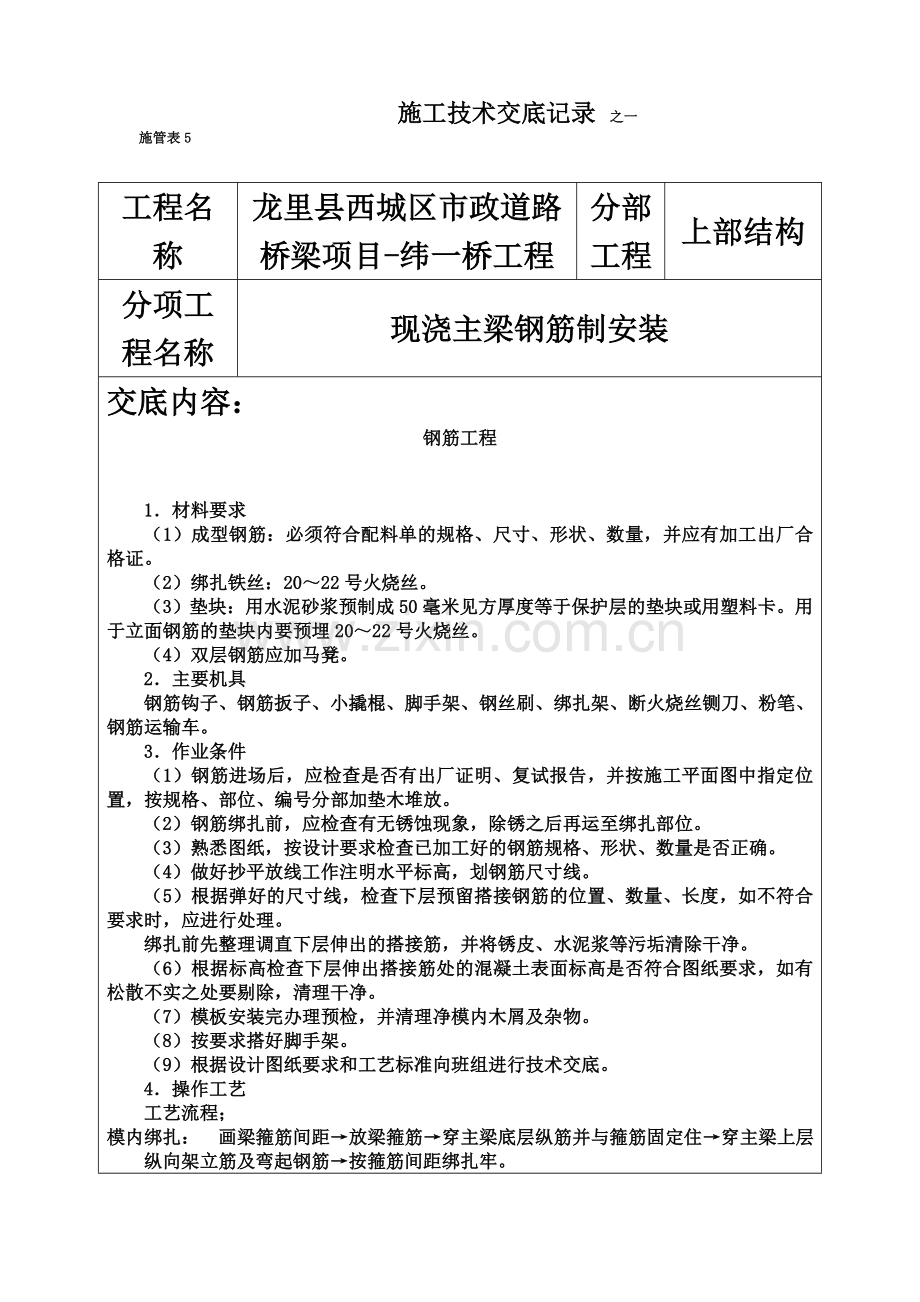

施工技术交底记录　之一 　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
钢筋工程

1．材料要求
（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。
（2）绑扎铁丝：20～22号火烧丝。
（3）垫块：用水泥砂浆预制成50毫米见方厚度等于保护层的垫块或用塑料卡。用于立面钢筋的垫块内要预埋20～22号火烧丝。
（4）双层钢筋应加马凳。
2．主要机具
钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。
3．作业条件
（1）钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中指定位置，按规格、部位、编号分部加垫木堆放。
（2）钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。
（3）熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）做好抄平放线工作注明水平标高，划钢筋尺寸线。
（5）根据弹好的尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭接筋，并将锈皮、水泥浆等污垢清除干净。
（6）根据标高检查下层伸出搭接筋处的混凝土表面标高是否符合图纸要求，如有松散不实之处要剔除，清理干净。
（7）模板安装完办理预检，并清理净模内木屑及杂物。
（8）按要求搭好脚手架。
（9）根据设计图纸要求和工艺标准向班组进行技术交底。
4．操作工艺
工艺流程；
模内绑扎： 画梁箍筋间距→放梁箍筋 →穿主梁底层纵筋并与箍筋固定住→穿主梁上层纵向架立筋及弯起钢筋→按箍筋间距绑扎牢。

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录　之二 　　　　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
1)在模板侧帮上画箍筋间距后摆放箍筋。
2)穿梁的上、下部纵向受力筋，先绑上部纵横筋，再绑下部纵筋。
A．梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计要求。
B．梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
3)绑扎箍筋
A．绑梁上部纵向筋的箍筋宜用套扣法绑扎。
B．箍筋叠合处弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直长度为10ｄ，如做成封闭箍时，单面焊缝长度为5ｄ。
C．梁端第一个箍筋设置在距离柱节点边缘50毫米。
4)在梁受力筋下均垫保护层垫块(或塑料卡)，保证保护层的厚度。
5)梁筋搭接
A．梁的受拉钢筋直径大于16毫米时，可采用单面搭接焊，焊接长度10d，小于16毫米时可采用绑扎接头。
B．接头与钢筋弯曲处的距离，不得小于钢筋直径的10倍。
C．接头不宜位于构件最大弯距处。受拉区域内I级钢筋绑扎接头的末端应做弯钩(Ⅱ、Ⅲ级可不做弯钩)，搭接处应在中心和两端扎牢。
D．接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于25%，受压区不大于50%。
5．质量标准
(1)保证项目：
1)钢筋的品种和质量必须符合设计要求和有关标准的规定。
2)带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。
3)钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计要求和施工规范规定。
4)钢筋对焊接头的机械性能结果必须符合钢筋焊接及验收的专门规定。

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录　之三　 　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
(2)基本项目：
1)缺扣、松扣的数量不超过绑扣数的10%且不应集中。
2)弯钩的朝向应正确。绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
3)箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135度，弯钩平直长度为10ｄ。
4)钢筋对焊接头I、Ⅱ、Ⅲ 级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0．1ｄ且不大于2mm。
(3)允许偏差项目：见表2－41。
现浇框架钢筋绑扎允许偏差 表2－41
项次
项目
允许偏差
(mm)
检验方法
1
网的长度、宽度
±10
尺量检查
2
网眼尺寸
±20
尺量连续三档取其最大值
3
骨架的宽度、高度
±5
尺量检查
4
骨架的长度
±10
5
受力钢筋
间距
±10
尺量两端中间各一点
取其最大值
6
绑扎箍筋、构造筋间距
±20
尺量连续三档取其最大值
7
钢筋弯起点位移
20
尺量检查
8
焊接预埋件
中心线位移
5
水平高差
＋3
－0
9
受力钢筋保护层
梁柱
±5
墙板
±3

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录 之四 　　　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
6．成品保护
(1)钢筋绑扎之后，不准践踏。在浇筑混凝土前保持原有形状，浇灌中派钢筋工专门负责修理。
(2)绑扎钢筋时禁止碰动预埋件及洞口模板。
(3)钢模板内面涂隔离剂不要污染钢筋。
(4)安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。
7．应注意的质量问题
(1)钢筋位移：原因是振捣混凝土时碰动钢筋。应在浇筑混凝土前检查位置是否正确，宜用固定卡或临时箍筋加以固定，浇筑完混凝土修整钢筋的位置。当钢筋位置有明显位移时必须进行处理，处理方案须经设计单位同意。
(2)梁钢筋骨架尺寸小于设计尺寸：原因是配制箍筋时按箍筋外径尺寸计算，造成骨架的宽和高均小于设计尺寸。另外采用双支箍筋的梁，经常出现箍筋组合绑扎后宽度小于设计尺寸。在翻样和绑扎前应熟悉图纸，绑扎后加强检查。
(3)箍筋搭接处未弯成135度，平直长度不足10d(d为箍筋直径)：加工成型时应注意检查平直长度是否符合要求，现场绑扎操作时，应认真按135度弯钩。
(4)梁主筋进支座锚固长度不够，弯起钢筋位置不准：在绑扎前，先按设计图纸检查对照已摆好的钢筋是否正确，然后再进行绑扎。
(5)弯起钢筋、负弯矩钢筋踩到下面：绑好之后禁止人在钢筋上行走，且在浇筑混凝土前整修检查合格后再浇筑。
(6)钢筋绑好不顺直、位置不准：板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。
交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录 之五 　　　 　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
1．基坑
严禁扰动基底土，如发生超挖，严禁用土回填；基底不得受浸泡或受冻；基底淤泥必须清理干净，基坑内旧基础、桩及其他不符合设计要求的杂物必须处理；基坑允许偏差应符合（CJJ2－90）表3.1.5的规定
2．基础
混凝土基础不得有石子外露、脱皮、裂缝等现象；伸缩缝位置应正确、垂直、贯通；其允许偏差应符合（CJJ3－90）表4.2.2的规定
3．砌体
砌体砂浆必须嵌填饱满密实；灰缝整齐均匀，缝宽符合要求，勾缝不得空鼓、脱落；砌体分层砌筑必须错缝，交接处咬扣应紧密；预埋件、泄水孔、反滤层、防水设施等必须符合设计或规范的要求。砌体允许偏差应符合（CJJ2－90）表5.0.6的规定
4．回填
回填时，基坑内无积水；填土经碾压后不得有翻浆、“弹簧”现象；填土中不得含有淤泥、腐殖土、冻土及有机物质；回填土压实度标准应符合（CJJ2－90）表3.2.3的规定
交底单位

接收单位

交 底 人
×××
接 收 人
×××

施工技术交底记录　之一 　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁模板支架工程
交底内容：
模板支架工程
1、材料准备
1.1￠48x3.5扣件式钢管、底托、十字扣件、旋转扣件、对接扣件，碗扣式脚手架φ48×3.5mm
2．材料要求
架杆主要采用外径48mm、壁厚3.5mm 的焊接钢管，立杆、大横杆、小横杆、斜杆的钢管长度以4～6.5m 为宜，脚手架钢管应符合下列要求：
A、钢管必须有产品质量合格证、质量检验报告等质量证明材料；
B、钢管表面必须平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
C、钢管使用前应对壁厚进行抽检，抽检比例不低于30％，对于壁厚减少量超过10％的应予以报废，不合格比例大于30％的应扩大抽检比例。
D、钢管必须进行防锈处理。
扣件应有出厂合格证，直角、回转、对接扣件要光滑、无裂缝，螺丝无锈蚀和滑丝，变形及损伤者严禁使用，钢管支撑采用的扣件必须符合下列要求：
A、扣件必须有生产许可证、检测报告和产品质量合格证等质量证明材料。
B、扣件使用前必须进行检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
C、扣件使用前应进行防锈处理。
跳板可采用钢、木、竹或钢木脚手板。
3．主要机具
塔吊、水准仪、经纬仪、斧子、扳手、线坠、靠尺板撬棍
4．作业条件
支架基础采用围堰筑坝（下埋过2000钢筋混凝土过水管）碾压密实，压实度达94%以上，并浇筑300mm厚C30混凝土，配筋双向14@200。具体见下图

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录　之二 　　　　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
4．操作工艺
工艺流程；
模内绑扎： 画梁箍筋间距→放梁箍筋 →穿主梁底层纵筋并与箍筋固定住→穿主梁上层纵向架立筋及弯起钢筋→按箍筋间距绑扎牢。
5．质量标准

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录　之三　 　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
(2)基本项目：
1)缺扣、松扣的数量不超过绑扣数的10%且不应集中。
2)弯钩的朝向应正确。绑扎接头应符合施工规范的规定，搭接长度不小于规定值。
3)箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135度，弯钩平直长度为10ｄ。
4)钢筋对焊接头I、Ⅱ、Ⅲ 级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0．1ｄ且不大于2mm。
(3)允许偏差项目：见表2－41。
现浇框架钢筋绑扎允许偏差 表2－41
项次
项目
允许偏差
(mm)
检验方法
1
网的长度、宽度
±10
尺量检查
2
网眼尺寸
±20
尺量连续三档取其最大值
3
骨架的宽度、高度
±5
尺量检查
4
骨架的长度
±10
5
受力钢筋
间距
±10
尺量两端中间各一点
取其最大值
6
绑扎箍筋、构造筋间距
±20
尺量连续三档取其最大值
7
钢筋弯起点位移
20
尺量检查
8
焊接预埋件
中心线位移
5
水平高差
＋3
－0
9
受力钢筋保护层
梁柱
±5
墙板
±3

交底单位

接收单位

交 底 人

接 收 人

施工技术交底记录 之四 　　　 施管表5

工程名称
龙里县西城区市政道路桥梁项目-纬一桥工程
分部工程
上部结构
分项工程名称
现浇主梁钢筋制安装
交底内容：
6．成品保护
(1)钢筋绑扎之后，不准践踏。在浇筑混凝土前保持原有形状，浇灌中派钢筋工专门负责修理。
(2)绑扎钢筋时禁止碰动预埋件及洞口模板。
(3)钢模板内面涂隔离剂不要污染钢筋。
(4)安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。
7．应注意的质量问题
(1)钢筋位移：原因是振捣混凝土时碰动钢筋。应在浇筑混凝土前检查位置是否正确，宜用固定卡或临时箍筋加以固定，浇筑完混凝土修整钢筋的位置。当钢筋位置有明显位移时必须进行处理，处理方案须经设计单位同意。
(2)梁钢筋骨架尺寸小于设计尺寸：原因是配制箍筋时按箍筋外径尺寸计算，造成骨架的宽和高均小于设计尺寸。另外采用双支箍筋的梁，经常出现箍筋组合绑扎后宽度小于设计尺寸。在翻样和绑扎前应熟悉图纸，绑扎后加强检查。
(3)箍筋搭接处未弯成135度，平直长度不足10d(d为箍筋直径)：加工成型时应注意检查平直长度是否符合要求，现场绑扎操作时，应认真按135度弯钩。
(4)梁主筋进支座锚固长度不够，弯起钢筋位置不准：在绑扎前，先按设计图纸检查对照已摆好的钢筋是否正确，然后再进行绑扎。
(5)弯起钢筋、负弯矩钢筋踩到下面：绑好之后禁止人在钢筋上行走，且在浇筑混凝土前整修检查合格后再浇筑。
(6)钢筋绑好不顺直、位置不准：板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。
交底单位

接收单位

交 底 人

接 收 人
