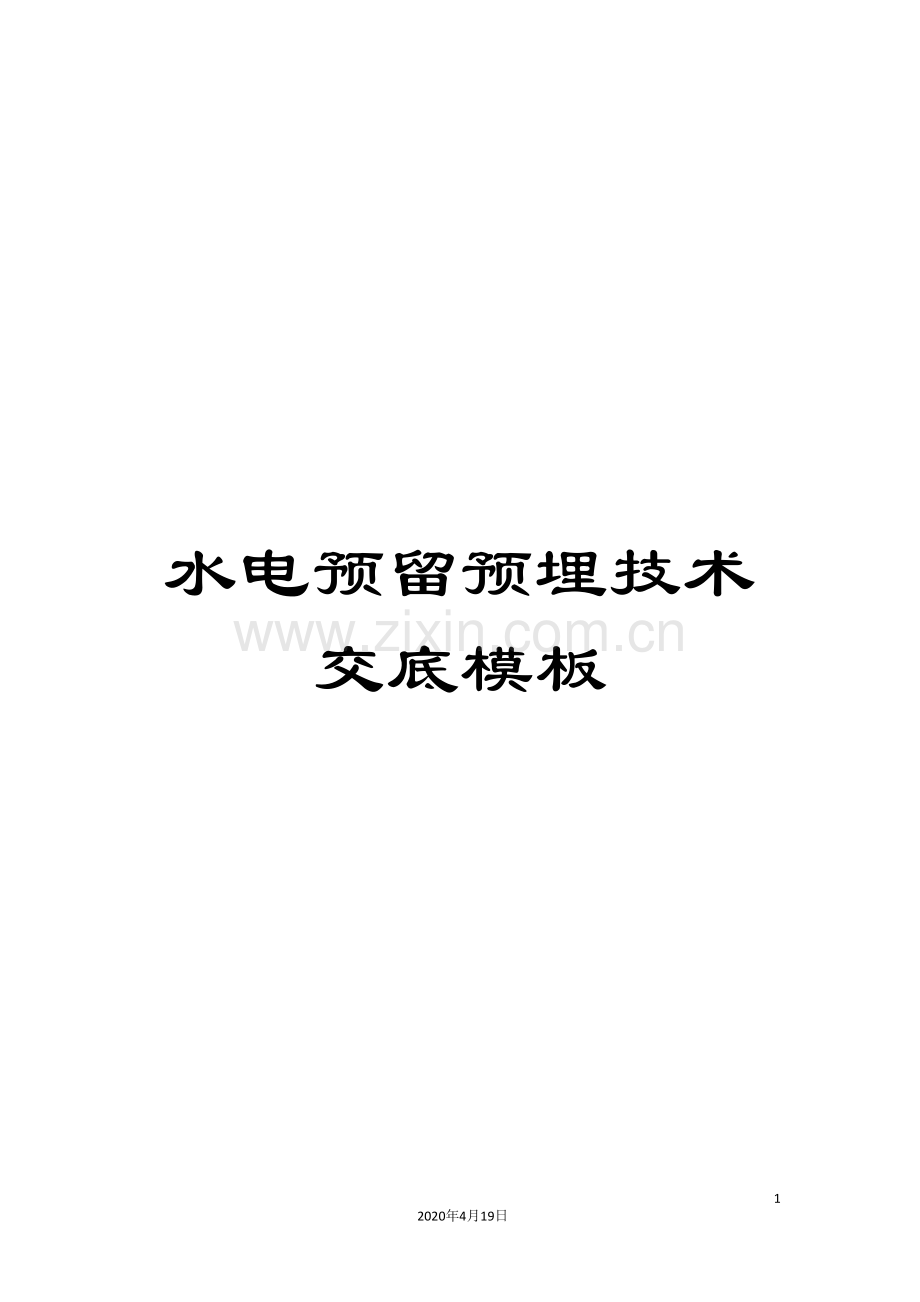

水电预留预埋技术交底模板.doc

水电预留预埋技术交底模板62020年4月19日文档仅供参考，不当之处，请联系改正。开亮高新崇德苑二期项目水电预留预埋技术交底交底目的：为确保水电前期预埋、预留工程质量，为下步安装工程顺利进行打好基础，特做此技术交底，提高参建专业人员思想认识，做好施工前各项准备工作。交底要求：要求总包单位水电专业技术人员认真熟悉本工程图纸及设计要求，熟悉相关水电规范图集，熟练掌握本工程所涉及的水电相关材料的施工工艺标准。经过本次技术交底，在作业中若发现违规施工，责令现场立即整改，拒不按要求整改的，进行经济处罚，并停工整改，直到监理、建设单位专业人员验收合格后，方可进行下道工序。交底内容：一、接线盒、配电箱、等电位箱、套管预留1、熟悉掌握水电等专业图纸设计要求、及建筑标高、平面、隔墙、门窗、预留洞位置的精确尺寸，搞好主体工程中接线盒、接线箱、防水套管、穿墙套管的预埋预留。该分项工程按照土建进度同步进行。2、组织好水电专业施工人员对各预留点进行准确定位，电盒、套管、预埋件等在现浇楼板上应先按照图纸设计的轴线位置划线放样；在墙柱上预埋箱、盒、等电位、套管、预埋件等按照图纸设计的轴线位置及大小，用水平管或水平仪确定标高定位，然后按照施工工艺要求安装固定，预埋箱盒必须紧贴模板，固定牢靠。3、所有穿墙、穿楼板的铁制品、钢套管均做除锈、防腐处理。二、SC焊接钢管预埋1、敷设在混凝土内的SC焊接钢管外壁除锈、内壁应做除锈、灌注丹红防锈漆，埋入土层内、经过伸缩缝的SC焊接钢管，除锈后、应刷两层沥青漆并缠绕石棉布进行防腐。2、SC焊接钢管、管与管之间连接采用大一型号的SC焊接钢管制作的套管连接，管口用锉刀扫口、除去毛刺、必须对准在套管中心，并焊接严密饱满，敲掉焊渣，套管长度是该金属管外径的2-3倍。3、SC焊接钢管进配电箱、预留盒的管头，必须套丝机套丝、用六角锁母片里外固定，一管一孔，不得开长孔，严禁电气焊开孔，若需要开孔需用液压或电动开孔器，管头进箱、盒长度为3至 5丝扣，管口用锉刀扫口、除去毛刺，成品配套塑料堵头封堵，盒内填充锯末，胶带封堵。4、SC焊接钢管进箱、盒必须焊接跨接地线，焊接长度不应小于圆钢（6）直径的6倍，必须两面施焊，焊口均匀饱满，不得焊漏线管、箱盒，圆钢与线管平行焊接，严禁交叉点焊。5、SC焊接钢管暗敷在钢筋砼中，弯曲半径10D,严禁死弯，扁管。线管与钢筋绑扎固定，严禁与钢筋焊接固定。6、SC焊接钢管在二次结构中预留，除上述要求外，内外壁必须除锈、刷防锈漆。7、管材规格型号见建筑电气常见数据（04DX101-1）（6-586-62）；金属线盒壁厚不小于1.2MM，塑料盒壁厚不得小于2.5MM.SC焊接钢管管径、壁厚、材质必须符合设计要求。8、模板拆除后，及时将铁制接线盒、接线箱内的锯末、胶带、浮浆、铁锈清除干净，刷丹红防腐油漆，并做临时封堵。三、重型聚氯乙烯硬质电线管PC预埋1、重型聚氯乙烯硬质电线管PC管暗敷设时，其线管与箱、盒连接的配件使用配套的管箍、锁母头制品，结合面清理干净涂专用胶，接口应牢固密封，易损害部位应采取相应保护措施。、2、暗敷在砼内的PC管其弯曲半径不小于管径的10倍。PC管、接线盒，管径、壁厚、材质必须符合图纸设计要求。3、PC管进配电箱、弱电箱，应制作临时模具排序、固定、定位。四、SC焊接钢管和PC管共性要求1、SC焊接钢管和PC管在敷设时、掌握好走向顺序、排布、间隔均匀、整齐、尽量减少交叉，严禁三层交叉，线管最大外径不得超过混泥土板厚的三分之一，2根管以上并列排布时，管与管之间必须间隔3CM 以上并整齐排布，严禁聚堆敷设。2、线管与模板、梁柱、墙棱角混泥土保护层大于2CM.线管与钢筋绑扎固定。3、正常情况下SC焊接钢管在下，PC管在上，特殊情况下，若PC管在下，需用套管保护，绑扎固定在钢筋网格上。4、线管超过下列长度时加过线盒：线管长度每超过45M，无弯曲时，线管长度每超过30M，有一个弯时，线管长度每超过20M时，有两个弯时，线管长度每超过12M，有三个弯时，中间部位加设接线盒。5、经过建筑伸缩缝的管线，按照管线经过伸缩缝的图集及规范要求施工。6、管线敷设时尽量远离现浇板各预留孔洞，以防后期修复洞口，二次损害。五、预留孔洞1、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前、按照图纸要求的尺寸位置进行预留.穿墙、穿楼板的孔洞大小正确，轴线位置准确，确保今后安装施工顺利进行。2、由水电技术员复核位置和尺寸，确认无误后，方可通知土建相关工种合模。3、在土建工种合模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。4、预埋上下层预留孔洞时，中心线应垂直。5、剪力墙预留洞大于200MM、现浇板预留洞大于300MM，需通知钢筋专业技术人员进行加筋，以免影响主体结构质量。六、防雷接地1、按照图纸设计要求，利用建筑物承重基础中的主钢筋通长环形连接，整体焊接成网状接地体，利用灌注桩内不少于2根主钢筋与承重基础中主钢筋进行焊接（大于16为两根，小于16为四根），形成电气通路。基础接地预留补充接地在各楼基础预留接地测试连接板处，用一根镀锌扁钢40X4，长约1米，伸出散水，在室外地坪下1米处水平引出；参见图集99D501-1，P2-40；参见图集03D501-4，P18；2、配电间、电信间、电梯基坑、电井、等电位、进车库管道等设备需要预留接地措施的，按照图纸要求预留，位置正确，型号规格必须符合设计及规范图集要求。3、防雷引下线利用结构柱内两根对角主筋（大于16为两根，小于16为四根），施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接.4、从地下一层起建筑标高每隔六米设置均压环，利用水平外侧结构梁环绕焊接,与防雷引下线钢筋焊通，直到防雷侧击作业层为止，6号楼防雷侧击设计为从建筑标高75米处，即26层起设防：7号楼设计为从建筑标高80米处，即28层起设防。5、直螺纹套筒连接的钢筋、绑扎连接的钢筋、在充当防雷引下线与接地网时、必须焊接跨接地线，相邻需要连接的钢筋与钢筋之间必须焊接跨接地线，跨接地线为12镀锌圆钢制作焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。6、接地装置的焊接应采用搭接焊焊接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；且圆钢居扁钢中焊接。扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；6、除埋设在混泥土中的焊接接头外，其余要求有防腐措施。7、与一期工程接地网做好衔接工作。8、防雷接地施工中所使用的镀锌圆钢、镀锌扁钢材质达到国标要求。七、施工注意事项 1、水电工、焊工必须持证上岗，开工前针对本工程做好专项施工方案。2、未经图纸变更，必须严格按图纸设计要求及相关规范、图集要求施工，总包单位不得私自改变图纸设计内容。3、积极配合好其它各工种，加强沟通交流，不得影响其它工程的正常施工进度，注意成品保护。4、每作完一段或一个工序要求严格自检，自检合格后报项目技术负责人检查，做好隐蔽记录。项目技术负责人检査合格后签字确认，并报专业监理工程师和建设单位专业技术人员验收，验收合格后方可进行下道工序施工。5、施工现场或图纸发现或出现技术问题，及时向监理和建设单位专业技术人员上报、沟通、协调解决，坚决不留任何质量隐患，若知情不报，产生严重质量缺陷，或造成重大经济损失，由总包单位负责。6、所有水电材料进场前需向甲方送样，经技术检查合格后，方可批量进场，进场时，施工单位，监理单位、建设单位、三方专业负责人联合验收，合格后方能施工使用。7、混泥土浇筑时、木工合模板时必须安排专人看护，加强技术投入管理，防止后期安装出现堵管、死管、缺管、位置错误，严禁在剪力墙、柱子、梁、现浇板开槽打洞，迫害主体结构，影响工程质量。8、由于施工技术、不合格材料所造成的质量缺陷、误工、返工、停工、材料浪费等，由总包单位负全责。9、水电材料在现场指定区域分类存放、名称标识清楚；各种管子上架堆放、分类明确、堆放整齐，安全稳固、并有防雨措施，挂型号规格标志牌。10、与一期项目车库水电预留、预埋做好各种衔接工作。八、安全注意事项1、水电班组施工动用电气焊前，项目部必须开动火证，并由专业负责人做安全技术交底，特殊部位，特殊要求，施焊前，必须将易燃易爆材料进行彻底隔离，确认下方是否有其它作业人员，不留任何死角，并保持安全距离，真正确保无火灾、烫伤隐患后，方可施工。施焊作业中必须2人，一人作业一人安全看护，灭火器和水桶随作业面跟进。2、在使用切割机、电焊机、套丝机、弯管机、气瓶等工具设备、及高处吊运材料、作业时，严格按照相关操作规程作业，彻底杜绝安全隐患。3、严格遵守建筑工地其它各项安全规定。交底单位：开亮高新崇德苑二期项目工程部机电安装参加人签字建设单位专业负责人：监理单位负责人及水电专业工程师：总包单位负责人及水电技术负责人：交底时间： 2月2日 地点：开亮高新崇德苑会议室
