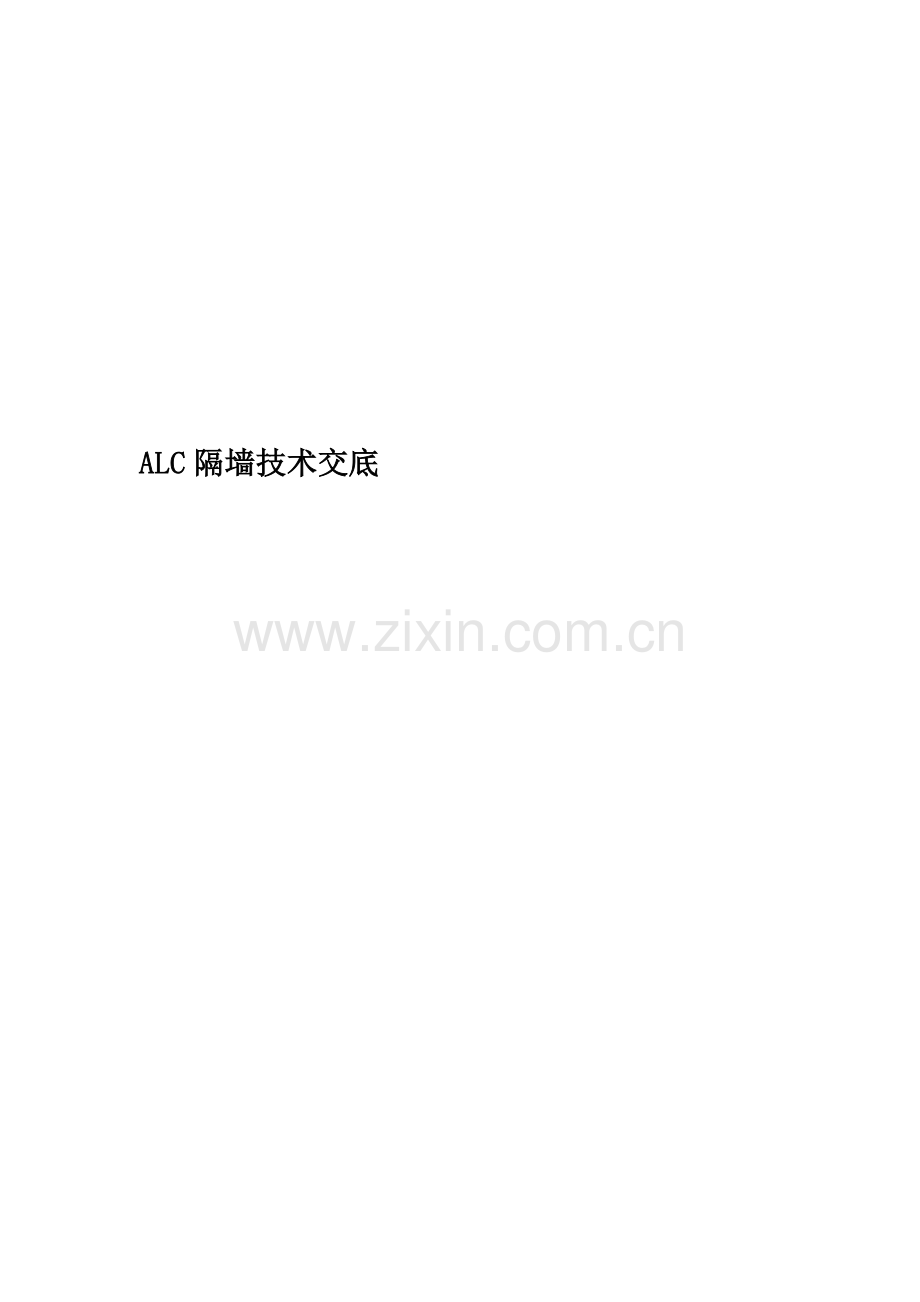

ALC隔墙技术交底.doc

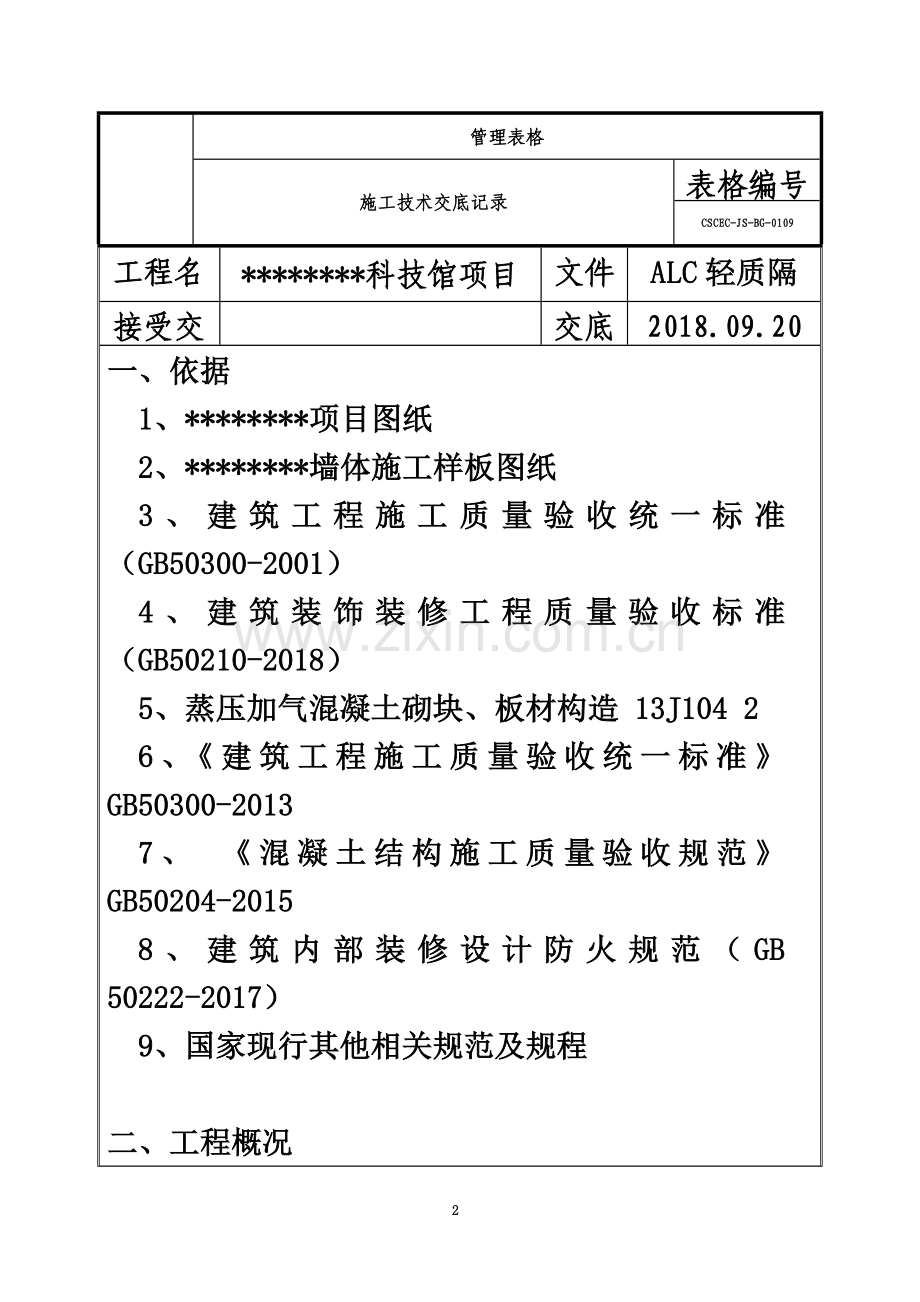

ALC隔墙技术交底管理表格施工技术交底记录表格编号CSCEC-JS-BG-0109工程名称*科技馆项目文件名称ALC轻质隔墙技术交底接受交底单位交底日期2018.09.20一、依据1、*项目图纸2、*墙体施工样板图纸3、建筑工程施工质量验收统一标准（GB50300-2001）4、建筑装饰装修工程质量验收标准（GB50210-2018） 5、蒸压加气混凝土砌块、板材构造 13J104 26、建筑工程施工质量验收统一标准 GB50300-2013 7、 混凝土结构施工质量验收规范 GB50204-20158、建筑内部装修设计防火规范（GB 50222-2017）9、国家现行其他相关规范及规程二、工程概况工程名称：*项目工程地点：*建设单位：*建筑设计：*监理单位: *项目位于山东省日照市东港区，*，*，*，*。项目包括8个部分，分别是A区大剧院、B、C、D区会展、E区酒店、F区未来馆、G区商业广场以及H区单建地下车库，是综合性大型公共建筑。项目建筑总面积约42.1万平米，7栋单体建筑。各建筑主要层数除酒店为5层外，均为1-3层，地下为大底盘地下室（局部无地下室），主要为1层（局部2层）。三、 施工准备 3.1 材料准备 ALC板，规格为：厚120mm，材料进场码放位置及施工道路应平整，通畅。堆放时距板两端1/5外用垫木或加气砖垫平，每垛不能超过2米 。板材含水率不能超过15。 3.2 内墙板安装方式及施工部位安装方式：采用竖向排板安装方式施工部位：一层至三层 3.3 附材 所有铁件都做防锈处理。 3.4 工具准备 激光放线仪、5m钢卷尺、两米靠尺、圆弧形抹刀、手持切割机、线锤板、墨线盒、橡皮锤 3.5 施工前准备 控制线、50线已弹好。 3.6 人力安排 ALC板的施工必须由熟悉板材性能的人员组成。施工人员根据工程大小配备，一般一个流水作业段由以下几个班组组成： 3.6.1 测量放线：负责现场放线及边角下料，23人。 3.6.2 连接件安装：负责安装及焊接固定连接件，35人。 3.6.3 ALC板吊装：负责起吊、就位板材， 35人。 3.6.4 校正、固定：负责校正每一块板材并固定，23人。 3.6.5 修补、填缝：负责墙面的修补、板缝的填嵌封胶。四、 操作工艺4.1 工艺流程弹线放样 设定水平控制线和垂直度控制线 固定U卡 支承件安装 角钢的安装角钢的检查 吊装板材 校正平面和垂直度 配件的固定 修补填缝 板缝处理 4.2 操作要点 （1） 板固定:根据每层板的位置线，用墨斗弹出ALC板上口的位置线，再弹上角铁的位置线。根据角铁上位置线，用膨胀螺栓固定住角铁或U型卡，每个U型卡600的间距，锚入梁板内 （2）安装隔墙板：先将粘结砂浆抹在公槽内，砂浆必须满铺均匀，确保灰浆饱满。再将墙板移至安装位置，用撬棍将墙板来回移动，保证墙板上端与侧面板缝粘结密实。（3）检查、调整：使用靠尺检查墙面的平整度与垂直度，调整到标准范围以内。（4）板接缝处理: ALC板在施工时，严禁在上下砂浆灌注后未凝固的状态下进行勾逢，勾缝前先检查表面平整度与垂直度并报质检员检查，经各方检查合格后方可进行施工。其勾逢材料在填充前，必须先刷界面剂，勾缝必须保证其密实，勾缝平整。在板缝施工完24小时后，需安排专人对板缝施工质量进行检查，发现空鼓、开裂现象必须进行返修。(5) ALC板安装勾缝工序 1)内墙板缝应修补整齐，清理干净，刷底涂一遍。 2)按使用要求配制好专用勾缝材料，将勾缝材料均匀填入板缝抹平。 3）勾缝抹平时，宜用适合V形缝大小的弧形抹刀从缝中心线压下去并使抹刀两边均匀受压，从而减小裂缝产生率。 4)隔墙板与门窗框连接及水电管线铺设、抹水泥砂浆踢脚线。 5)隔墙板与门窗框的连接。根据设计图纸工好配套的门窗框板，按安装隔墙板的施工方法安装门窗框板。门窗框安装，可在隔墙板梯形木砖上拧入螺丝钉。门窗框与隔墙板间隙用胶粘剂腻子填实、刮平。 6)水电管线的埋设。根据穿墙管位置画线开凿水电管线槽洞，施工时不可用重锤猛击，以免损坏隔墙板。管线埋好后随即用胶粘剂腻子填实、刮平。五、质量标准 5.1 ALC板安装构造详图按图集03SG715-1 5.2 ALC轻质隔墙板安装的允许误差见下表： ALC板材安装允许误差按下表项次项目名称允许偏差检验方法1墙面轴线位置10经纬仪.拉线.尺量2层间墙面垂直度32m托线板，吊线垂3板缝垂直度32m托线板，吊线垂4表面平整度32m靠尺，塞尺 5拼缝误差1尺量 六、保护措施1）板材在工厂内过保养期后才可出厂外运，雨天运输需加盖防雨布防止板材吸湿。2）板材进入施工现场，要尽可能的减少驳运，竖立后不可长距离调整移动以防缺梭掉角。原则上安装前先检查板材的破损位置和破损程度，修补时应进行板材破损部位基层清扫，修补完成后等修补材料强度达到后用钢齿磨板和磨砂板进行外观尺寸的修正。3）板材安装过程中的边角破损，顺序上可以等安装完成后进行修补，修补时注意不要污染周围的墙面。4）对于下道工序施工时会对产品造成污染与损坏的，应做好铺垫、包扎等保护措施。七、绿色施工在工程建设过中，通科学管理和技术进步最大限度地节约资源与减少对环境负面影响的施工活动，实现“四节一环保”（节能、节材、节地、节水和环境保护）。（1） 降低环境负荷：施工废弃物分类处理，且符合国家及地方法律法规的要求；避免或减少排放污染物对土壤的污染。（2） 保护水文环境：岩土工程勘察和基础工程施工前应采取避免对地下水污染的对策；保护场地内及周围的地下水与自然水体，减少施工活动对其水质、水量的负面影响。（3） 降低能耗，提高效率：改善能源使用结构，控制施工过程中的能耗；积极推广节能新技术、新工艺。制定合理施工能耗指标，确保施工设备满负荷运转，禁止不合格临时设施用电，提高施工能源利用率。（4） 减少扬尘：施工所用粉状材料封闭存放，在运输时对运输车辆加盖蓬布，减速慢行。切割作业时应喷雾状水，避免切割产生的粉尘飘散。并及时对粉末状施工垃圾进行归堆，清理。八、 安全文明保障措施1） 安全管理： 安全生产（文明施工）组织体系，参照总包项目组织体系。不折不扣地执行安全第一、预防为主的方针，必须从思想上牢固树立“安全第一，预防为主”的思想。对所有进场施工人员必须进行上岗前的安全教育，学习上级颁发的安全文件和有关安全技术知识。使其熟知本工程的安全操作规定，提高职工的安全生产的思想意识和自我保护的能力。所使用的设备和工具应符合安全要求。手持的或可移动的电动工具，其电源线须设漏电保护装置，电焊机须有机闸，并装有随机开关。每天上岗进行安全交底。每月进行一次安全教育，每月进行一次安全检查和批评。到岗后，对各种所在的施工区域、作业环境、操作设施设备、工具用具等必须认真检查，发现隐患，立即停止施工。 施工安装时，不得违章操作，遇有特殊情况，经请求有关部门领导同意后，方可施工。材料的堆放、吊运必须服从总包单位的统一指挥；未经有关人员批准不得任意拆除安全设施和安全装置。特种作业必须执行国家特种人员安全技术培训考核管理规定，经有关机关考核后执证上岗，“定机定人”和有关规定操作。严禁违章、无证操作和不懂电器、机械设备的人，擅自操作使用电器、机械设备。施工现场临时用电必须由持证电工管理，并符合JGJ46-2005等规定要求。施工人员上脚手架必须佩戴安全带，与脚手架连接可靠；在电梯井内施工人员，在两侧钢柱上用钢丝绳连接，安全带扣于钢丝绳上。 2） 文明施工：进入施工场地的管理人员和施工人员，一律要戴安全帽、安全带。各施工班组每天进行工作面的自我检查，工完场清，材料堆放不得影响工地道路畅通。 定期召开文明施工会议，组织有关人员进行全面检查。自觉接受总包、市容、交通环卫部门的检查和督促，对提出的问题及时整改，配合总包创建整洁文明的工地环境。 制定有关卫生制度，对进场施工人员做好文明卫生教育宣传工作。施工人员在施工中禁止吸烟，休息时应在规定的地方吸烟，烟头不准随地乱扔。任何施工人员工进施工现场，必须佩戴有效身份证标志，方可出入工地。未经有关部门批准，不得私自携带外来人员到工地参观、拍照等。严格遵守总包方的安全管理协议。符合建筑装饰装修工程质量验收规范（GB50210）有关规定。九、 成本节约措施1） 杜绝使用不合格材料，减少返工浪费就已经对成本节约做到了重要保证；其次是要把好质量控制的最后一关，做到每道工序验收不合格不能进行下道工序施工，确保不出现不合格品。2） 现场执行限额领料制度，节约有奖，超耗有罚的办法。文明施工，节约用水、用电。3） 加强管理，做到不返工、不浪费、不丢失。项目（专业）技术负责人交底人接受交底负责人接受交底班组成员签字：12
