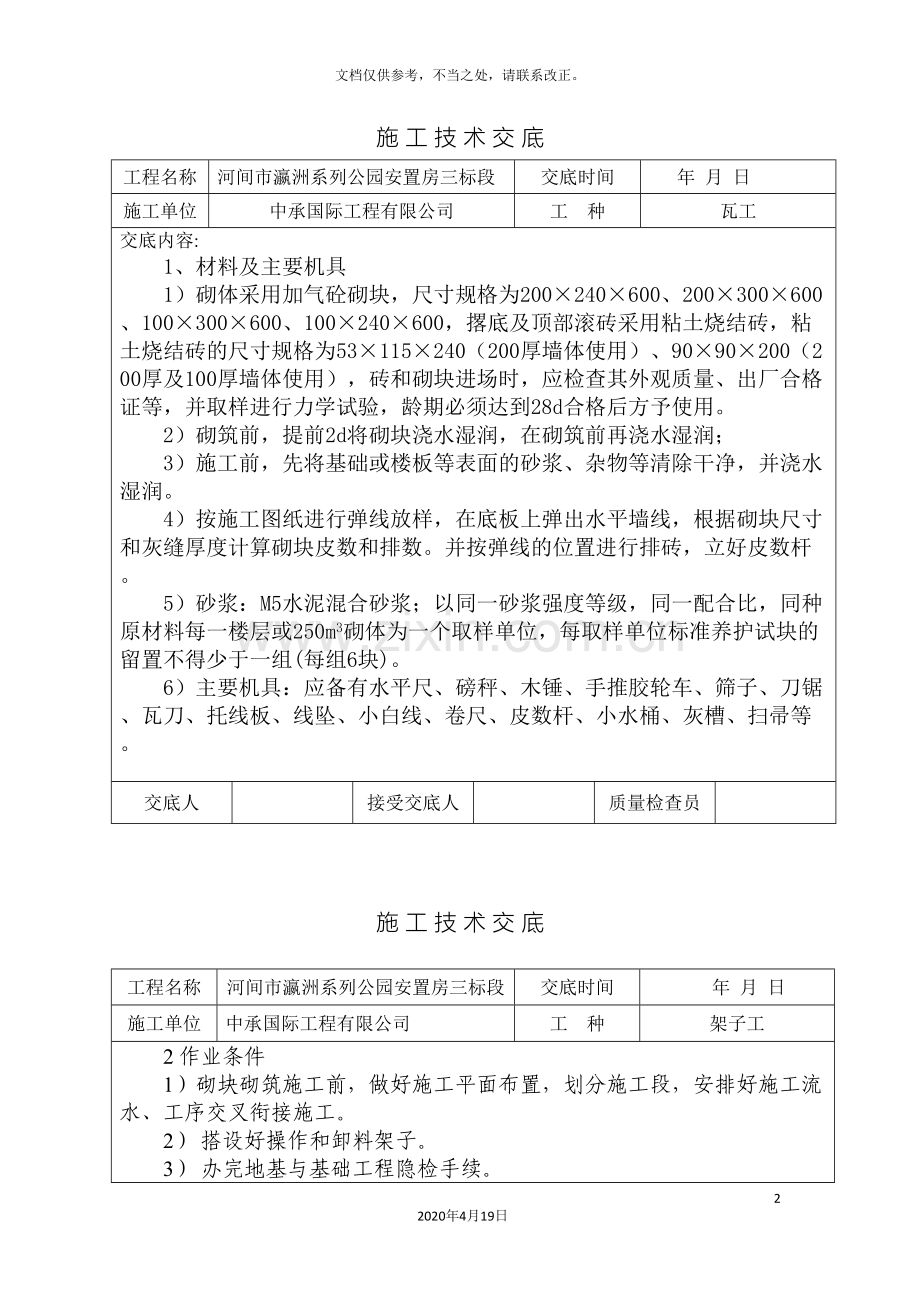

瓦工技术交底样本.doc_第2页
第2页 / 共7页
瓦工技术交底样本.doc_第3页
第3页 / 共7页
瓦工技术交底样本.doc_第4页
第4页 / 共7页
瓦工技术交底样本.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、瓦工技术交底72020年4月19日文档仅供参考,不当之处,请联系改正。施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交底时间 年 月 日施工单位中承国际工程有限公司工 种瓦工交底内容:1、材料及主要机具1)砌体采用加气砼砌块,尺寸规格为200240600、200300600、100300600、100240600,撂底及顶部滚砖采用粘土烧结砖,粘土烧结砖的尺寸规格为53115240(200厚墙体使用)、9090200(200厚及100厚墙体使用),砖和砌块进场时,应检查其外观质量、出厂合格证等,并取样进行力学试验,龄期必须达到28d合格后方予使用。2)砌筑前,提前2d将砌块浇水湿

2、润,在砌筑前再浇水湿润;3)施工前,先将基础或楼板等表面的砂浆、杂物等清除干净,并浇水湿润。4)按施工图纸进行弹线放样,在底板上弹出水平墙线,根据砌块尺寸和灰缝厚度计算砌块皮数和排数。并按弹线的位置进行排砖,立好皮数杆。5)砂浆:M5水泥混合砂浆;以同一砂浆强度等级,同一配合比,同种原材料每一楼层或250m3砌体为一个取样单位,每取样单位标准养护试块的留置不得少于一组(每组6块)。6)主要机具:应备有水平尺、磅秤、木锤、手推胶轮车、筛子、刀锯、瓦刀、托线板、线坠、小白线、卷尺、皮数杆、小水桶、灰槽、扫帚等。交底人接受交底人质量检查员施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交

3、底时间 年 月 日施工单位中承国际工程有限公司工 种架子工2 作业条件 1)砌块砌筑施工前,做好施工平面布置,划分施工段,安排好施工流水、工序交叉衔接施工。2) 搭设好操作和卸料架子。3) 办完地基与基础工程隐检手续。 4)弹好墙身线,根据进场砖的实际规格尺寸,弹出门窗洞口位置线,经验线符合设计要求,办完预检手续。 5)按设计标高要求立好皮数杆,皮数杆的间距以1520m为宜,转角处必须设置皮数杆。 6)砂浆由试验室做好试配,准备好砂浆试模。3、质量检查每天下班前,由质检员与瓦工班长进行自检,每层完成后项目部施工员、质检员会同瓦工班长进行观感质量、垂直度、平整度、轴线等检查。交底人接受交底人质量

4、检查员施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交底时间 年 月 日施工单位中承国际工程有限公司工 种架子工填充墙砌体一般尺寸允许偏差:项次项 目允许偏差(mm)检 验 方 法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽(后塞口)5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查2)填充墙砌体的砂浆饱满度及检验方法应符合下表的规定。填充墙砌体的砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法加气砼砌体水平80%采用百格网检查块材底面砂浆的粘结痕迹面积垂直80%3)墙砌体留置的拉结

5、钢筋的位置应与块体皮数相符合。拉结钢筋应置于灰缝中,埋置长度应符合设计要求,拉结筋采用植筋法进行留设,窗台、阳台压顶及无法预制的门洞过梁,构造柱部位钢筋均需按照设计要求采用植筋法进行留设,长度满足搭接要求。墙体拉接筋出墙长度1/5墙长且不小于700mm,每一道均为26钢筋,植入墙体深度为10d,在进行拉拔实验合格后,方可大面积展开。交底人被交底人质量检测员施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交底时间 年 月 日施工单位中承国际工程有限公司工 种架子工4)填充墙砌筑时应错缝搭砌,要求砌筑时压中缝砌筑即隔层相同排列,保证错缝不少于加气块长(600mm)的1/4。5)填充墙砌

6、体的灰缝厚度和宽度应正确。6)填充墙砌体至梁底时,应该留一定空隙,待填充墙砌筑完毕至少间隔7天后,再补砌滚砖挤紧,滚砖角度为60。4、操作工艺4.1 工艺流程: 砂浆搅拌 作业准备砌块浇水砌体砌筑验评4.2具体要求:1) 墙体放线:砌体施工前,应将楼层结构面按标高找平,依据砌筑图放出第一皮砌块的砌体边线和洞口线。2) 砌块排列:砌块砌体在砌筑前,应根据工程设计施工图,结合砌块的品种、规格、绘制砌体砌块的排列图,经审核无误,按图排列砌块。3) 砌块排列上、下皮应错缝搭砌,搭砌长度一般为砌块的1/2,不应小于150mm。当需砌筑非整块混凝土加气块时,多余部分不可用瓦刀砍,必须用锯割。交底人被交底人

7、质量检测员施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交底时间 年 月 日施工单位中承国际工程有限公司工 种架子工4)为防止不同砌体交接部位出现裂缝,和混凝土墙体交接部位留置15-20mm宽的竖向缝隙必须采用灌缝,灰缝留置深度为20-30mm的凹缝,待该段墙体砌筑完成一周后,在墙体顶部滚砖施工时,对该部位的凹缝进行二次灌缝保证密实,此处砂浆需掺加膨胀剂。每日砌筑高度不超过1.5m。墙体顶部采用呈60度角的滚砖砌筑,留置滚砖的空当为:100厚的墙体全部采用粉煤灰砖砌筑,顶部留置200mm的空当,采用53115240的粉煤灰砖顺向滚砌。200厚的墙体顶部留置200mm的空当,采用5

8、3115240粉煤灰砖丁向滚砌。墙顶斜砌的一层砖,必须是砖的两对角直接顶在天地面上,最后一块砖是强行打入挤紧,填满砂浆。5) 砌体水平灰缝厚度15mm,灰缝饱满程度90;垂直灰缝宽度为20mm,灰缝饱满程度80。6)保证拉接筋砌入缝中,必须在每根拉接筋端部栓绑钢筋扎丝出墙10cm进行标记,以备检查。交底人被交底人质量检测员施 工 技 术 交 底工程名称河间市瀛洲系列公园安置房三标段交底时间 年 月 日施工单位中承国际工程有限公司工 种架子工7)针对墙体上暗埋的消防箱及配电箱等部位及楼层内留置的施工洞,必须按照设计要求放置过梁(各类过梁详见附表),在砌筑过程中与安装队伍密切配合,做好线管位置的预

9、留。8)砌块就位与较正:砌块砌筑前一天应进行浇水湿润,冲去浮尘,清除砌块表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内;每层开始时,应从转角处或定位砌块处开始;应吊砌一皮、校正一皮,皮皮拉线控制砌体标高和墙面平整度。9)竖缝灌砂浆:每砌一皮砌块,就位校正后,用砂浆灌垂直缝,随后进行灰缝的勒缝,深度一般为35mm。10)需留置构造柱部位详见附图,构造柱部位砌筑需留置马牙槎,马牙槎留置需先退后进,后退长度为60mm,且每隔500 mm设置26拉接筋,拉接筋长度每边出墙长度1m。在砌体砌筑完成浇筑构造柱时,要对马牙槎部位粘贴双面胶,确保在混凝土浇筑过程中,不出现跑浆、漏浆。交底人被交底人质量检测员
