基础钢筋绑扎施工技术交底

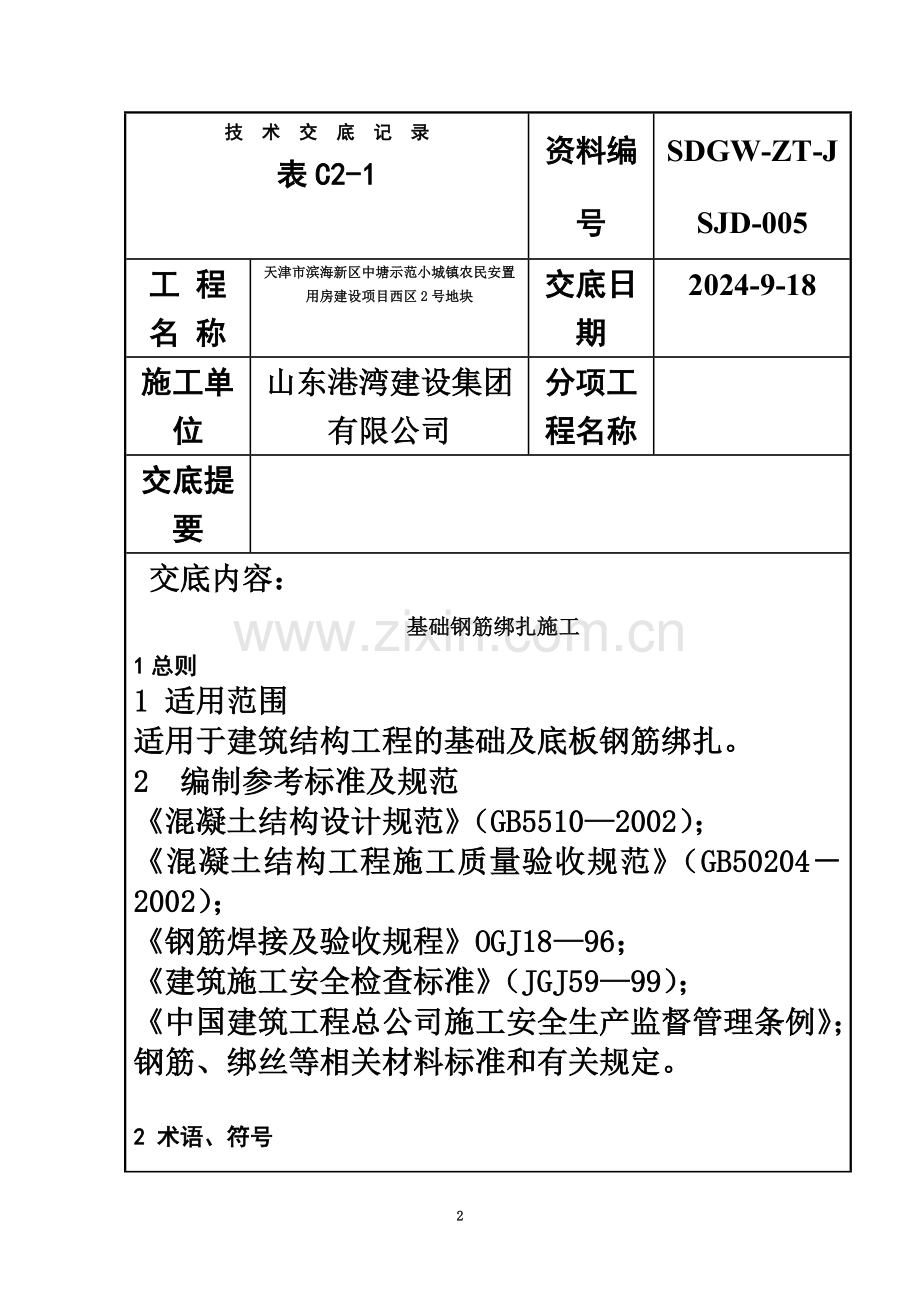

技 术 交 底 记 录
表C2-1
资料编号
SDGW-ZT-JSJD-005
工 程 名 称
天津市滨海新区中塘示范小城镇农民安置用房建设项目西区2号地块
交底日期
2024-9-18
施工单位
山东港湾建设集团有限公司
分项工程名称

交底提要

交底内容：
基础钢筋绑扎施工
1总则
1 适用范围
适用于建筑结构工程的基础及底板钢筋绑扎。
2 编制参考标准及规范
《混凝土结构设计规范》（GB5510—2002）；
《混凝土结构工程施工质量验收规范》（GB50204－2002）；
《钢筋焊接及验收规程》OGJ18—96；
《建筑施工安全检查标准》（JGJ59—99）；
《中国建筑工程总公司施工安全生产监督管理条例》；
钢筋、绑丝等相关材料标准和有关规定。

2 术语、符号
1 现浇结构
系现浇混凝土结构的简称，是以现场支模并整体浇筑而成的混凝土结构。
2 HPB235 级钢筋
系指现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB 13013 一1991 ）中的Q235 钢筋，相当于原级别I 级钢筋。
3 HRB335（20MnSi ）级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499 一1998 ）中的HRB335 钢筋，相当于原级别Ⅱ级钢筋。
4 HRB400（20MnSiV 、20MnSiNb 、20MnSiTi ）级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998 ）中的HRB400 钢筋， 相当于原级别Ⅲ级钢筋。
5 RRB4OO（K20MnSi） 级钢筋
系指现行国家标准《钢筋混凝土用余热处理钢筋》（GB13014—91 ）中的KL400 钢筋，相当于原级别Ⅲ级钢筋。
6 La
钢筋锚固长度。

3 基本规定
1 一般规定
（1）当钢筋的品种、级别或规格需作变更时，应办理材料代用手续。
（2）浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括：
1）纵向受力钢筋的品种、规格、数量、位置等；
2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等；
3）箍筋、横向钢筋的品种、规格、数量、间距等；
4）预埋件的规格、数量、位置等；
5）避雷网线的布设与焊接等。
2 质量目标
达到《混凝土结构工程施工质量验收规范》（GB50204—2002） 的要求，并符合图纸及“ 施工组织设计”的要求。

4 施工准备
1 技术准备
（1）熟悉图纸、钢筋下料完成。
（2）在垫层上弹出钢筋位置线。
（3）做好技术交底。
2 材料要求
（1）工程所用钢筋种类、规格必须符合设计要求，并经检验合格。
（2）钢筋半成品符合设计及规范要求。
（3） 钢筋绑扎用的钢丝（镀锌钢丝）可采用20～22 号钢丝，其中22 号钢丝只用于绑扎直径12mm 以下的钢筋。钢筋绑扎钢丝长度参考表10.4.2。
钢筋绑扎钢丝长度参考表（mm）表10.4.2
钢筋直径（mm）
6～8
10～12
14～16
18～20
22
25
28
32
6～8
150
170
190
220
250
270
290
320
10～12

190
220
250
270
290
310
340
14～16

250
270
290
310
330
360
18～20

290
310
330
350
380
22

330
350
370
400

3 主要机具
钢筋钩子、钢筋运输车、石笔、墨斗、尺子等。
4 作业条件

（1）基础垫层完成，并符合设计要求。垫层上钢筋位置线已弹好。
（2） 检查钢筋的出厂合格证，按规定进行复试，并经检验合后方能使用。钢筋无老锈及油污，成型钢筋经现场检验合格。
（3） 钢筋应按现场施工平面布置图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。
（4）绑扎钢筋地点已清理干净。

5 材料和质量要点
1 材料的关键要求
施工现场所用材料的材质、规格应和设计图纸相一致，材料代用应征得设计、监理、甲方的同意。
2 技术关键要求
基础钢筋的绑扎一定要牢固，脱扣松扣数量一定要符合本标准要求；钢筋绑扎前要先弹出钢筋位置线，确保钢筋位置准确。
3 质量关键要求
施工中应注意下列质量问题，妥善解决，达到质量要求：
（1）施工中要保证钢筋保护层厚度准确，若采用双排筋时要保证上下两排筋的距离。
（2）钢筋的接头位置及接头面积百分率要符合设计及施工验收规范要求。
（3）钢筋的布放位置要准确，绑扎要牢固。
4 职业健康安全要求
（1） 各类操作人员应进行职业健康安全教育培训，了解健康状况，并培训合格后方可上岗操作。
（2） 配备必要的安全防护装备（ 安全帽、安全带、防滑鞋、手套、工具带等）并正确使用。
（3）项目主要工种应有相应的安全技术操作规程，特种作业人员应进行培训后持证上岗。
5 环境关键要求
（1）应根据工程特点、施工工艺、作业条件、队伍素质等编制有针对性的安全防护措施，列出工程威胁点和安全作业注意事项。
（2） 严格执行安全技术交底工作， 按“施工组织设计”及“施工方案”的要求进行细化和补充，将操作者的安全注意事项讲明、讲清。
（3）施工作业应有可靠的安全操作环境。
（4）其他安全事项应严格执行《建筑施工安全检查标准》（JGJ 59—99）和《中国建筑工程总公司施工安全生产监督管理条例》的规定。

6 施工工艺
1 工艺流程

2 操作工艺
（1）将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。
（2）按钢筋位置线布放基础钢筋。
（3） 绑扎钢筋。四周两行钢筋交叉点应每点绑扎牢。中间分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需将全部钢筋相交点扎牢。相邻绑扎点的钢丝扣成八字形，以免网片歪斜变形。
（4） 基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚， 以保证钢筋位置正确，钢筋撑脚下应在下片钢筋网上。见图10.6.2－1 和图10. 6.2－2。

图10.6.2－1 钢筋撑脚图（一）图10.6.2—2 钢筋撑脚图（二）
钢筋撑脚的形式和尺寸如图10.6.2 一1、图10.6.2－2 所示。图10.6.2-1 所示类型撑脚每隔lm 放置1 个。其直径选用：当板厚h≤300mm 时为8～10mm；当板厚h＝300～500mm 时为12～ 14mm 。当板厚h＞500mm 时选用图10.6.2－2 所示撑脚，钢筋直径为16～18mm 。沿短向通长布置，间距以能保证钢筋位置为准。
（5）钢筋的弯钩应朝上，不要倒向一边；双层钢筋网的上层钢筋弯钩应朝下。
（6）独立柱基础为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。
（7） 现浇柱与基础连用的插筋， 其箍筋应比柱的箍筋小一个柱筋直径，以便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
（8）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm ，当无垫层时不应小于70mm 。
（9）钢筋的连接：
l） 受力钢筋的接头宜设置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的10 倍；
2） 若采用绑扎搭接接头，则接头相邻纵向受力钢筋的绑扎接头宜相互错开。钢筋绑扎接头连接区段的长度为1.3 倍搭接长度（lé）。凡搭接接头中点位于该区段的搭接接头均属于同一连接区段。位于同一区段内的受拉钢筋搭接接头面积百分率为25％；
3）当钢筋的直径d＞16mm 时，不宜采用绑扎接头；
4）纵向受力钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d 为纵向受力钢筋的较大值）且不小于500mm 。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定：
①在受拉区不宜大于50％；
②直接承受动力荷载的基础中， 不宜采用焊接接头；当采用机械连接接头时， 不应大于50 ％。
（10）基础钢筋的若干规定：
l）当条形基础的宽度B≥1600mm 时，横向受力钢筋的长度可减至0.9B， 交错布置；
2） 当单独基础的边长B≥3000mm（ 除基础支承在桩上外）时，受力钢筋的长度可减至0.9B
交错布置。
（11）基础浇筑完毕后，把基础上预留墙柱插筋扶正理顺，保证插筋位置准确。
（12）承台钢筋绑扎前，一定要保证桩基伸出钢筋到承台的锚固长度。

7 质量标准
1 主控项目
基础钢筋绑扎时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
检查数量：全数检查。
检验方法：观察，钢尺检查。

2 一般项目
基础钢筋绑扎的允许偏差应符合表10.7.2 规定。检查数量：在同一检验批内， 独立基础应抽查构件数量的10％， 且不少于3 件；筏板基础可按纵、横轴线划分检查面，抽查10％，且不少于3 面。
构件绑扎的允许偏差和检验方法表10.7.2
项目
允许偏差（mm）
检验方法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼的尺寸
±20
钢尺量连续3 档，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间各一点，取最大值
排距
±5
保护层厚度
±10
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续3 档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
预埋件
水平高差
+3，-0
钢尺和塞尺检查
绑扎缺扣、松扣数量
不超过扣数的10%且不应集中
观察和手扳检查

弯钩朝向应正确。任一绑扎接头的

弯钩和绑扎接头
搭接长度均不应小于规定值，且不
观察和尺量检查

应大于规定值的5%

箍筋
数量符合设计要求，弯钩角度和平直长度符合规定
观察和尺量检查

8 成品保护
10.8. 1 钢筋绑扎完后，应采取保护措施，防止钢筋的变形、位移。
10.8.2 浇筑混凝土时，应搭设上人和运输通道，禁止直接踩压钢筋。
10.8.3 浇筑混凝土时，严禁碰撞预埋件，如碰动应按设计位置重新固定牢靠。
各工种操作人员不准任意掰动切割钢筋。

9 安全环保措施
根据《中华人民共和国安全生产法》、《建筑施工安全检查标准》（JGJ59－99）、《中华人民共和国环境保护法》及地方标准，根据工程特点，编制具体安全环保措施。

10 质量记录
本工艺标准应具备下列质量记录：
（1）钢筋出厂质量证明书或试验报告单；
（2）钢筋力学性能试验报告；
（3） 进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中，发生脆断、焊接性能不良或机械性能显著不正常的，应有化学成分检验报告；
（4）钢筋焊接试验报告；
（5）焊条、焊剂合格证、焊工操作证；
（6）钢筋隐蔽验收记录；
（7）钢筋分项工程质量检验评定资料。

接受交底人

交底人

记录人

日期
