瓦屋面施工技术交底

13
2020年4月19日
文档仅供参考
瓦屋面施工技术交底
一、施工方法选择

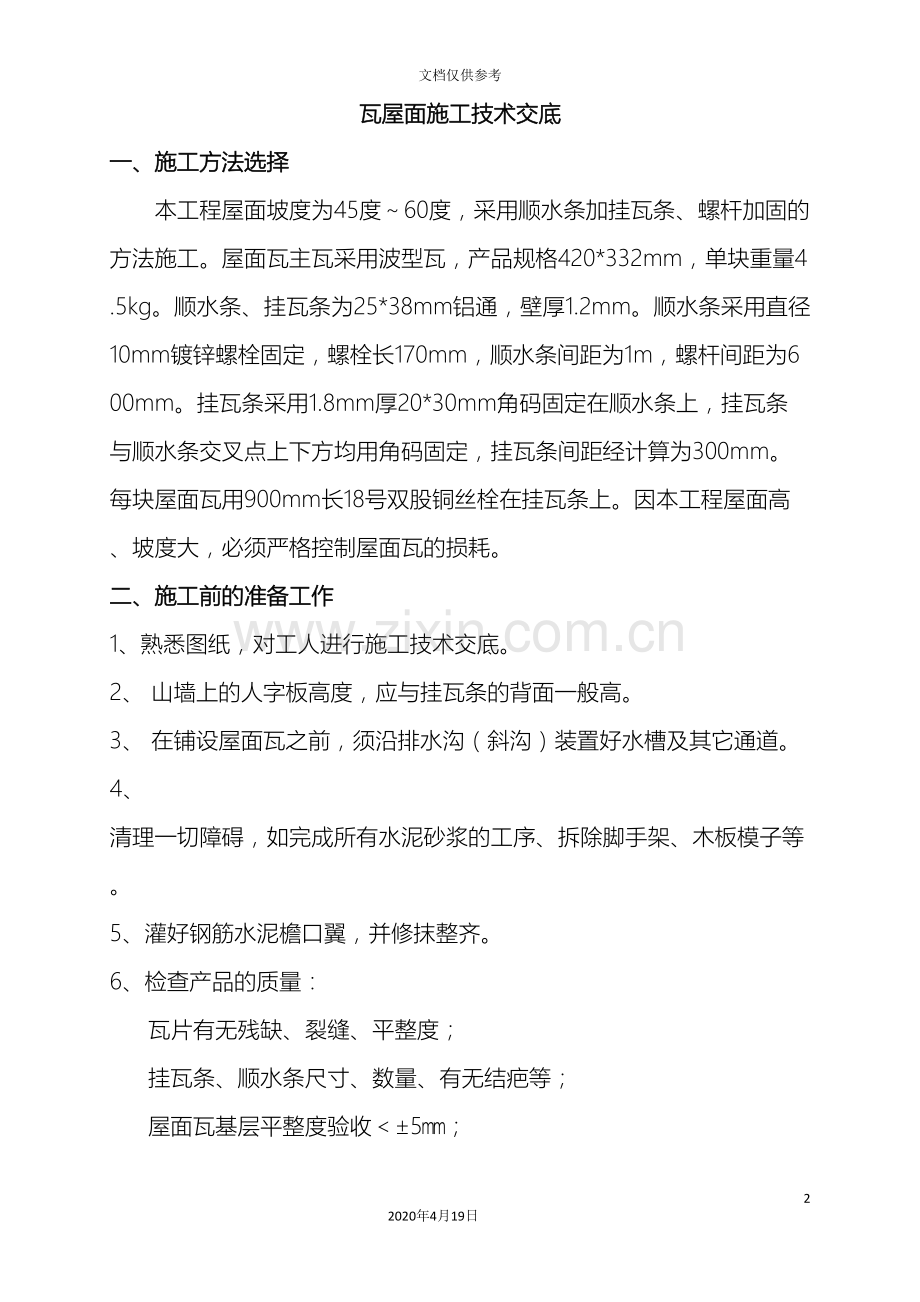

本工程屋面坡度为45度～60度，采用顺水条加挂瓦条、螺杆加固的方法施工。屋面瓦主瓦采用波型瓦，产品规格420*332mm，单块重量4.5kg。顺水条、挂瓦条为25*38mm铝通，壁厚1.2mm。顺水条采用直径10mm镀锌螺栓固定，螺栓长170mm，顺水条间距为1m，螺杆间距为600mm。挂瓦条采用1.8mm厚20*30mm角码固定在顺水条上，挂瓦条与顺水条交叉点上下方均用角码固定，挂瓦条间距经计算为300mm。每块屋面瓦用900mm长18号双股铜丝栓在挂瓦条上。因本工程屋面高、坡度大，必须严格控制屋面瓦的损耗。
二、施工前的准备工作
1、熟悉图纸，对工人进行施工技术交底。
2、 山墙上的人字板高度，应与挂瓦条的背面一般高。
3、 在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。
4、 清理一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
5、灌好钢筋水泥檐口翼，并修抹整齐。
6、检查产品的质量：
瓦片有无残缺、裂缝、平整度；
挂瓦条、顺水条尺寸、数量、有无结疤等；
屋面瓦基层平整度验收＜±5㎜；
屋面建筑尺寸验收，等边误差＜±1～2㎜；
检查屋面对角线尺寸＜±1‰；
7、准备施工工具：
卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、木工锯、美工刀、三角直尺、榔头（带起钉）等。
8、施工注意事项：
屋面结构节点和铺瓦施工应严格按设计和建筑施工标准要求进行，确保正确安全，做到抗渗抗漏。铺瓦施工中应及时将沾污在瓦面的灰泥清理干净，防止粘结影响瓦面美观。

三、定位放线（屋面、屋脊、排水沟、烟囱等）

安装排水沟瓦 X=160㎜
（图一）
挂瓦条间距计算：
n=取[(L-360)/(420-最小搭接长度)+β]的整数部分；
E=(L-360)/n；
△＞26.56度，β为0.5；△＜26.56度，β为1；
n+1为挂瓦条数量，E为挂瓦条的间距；L为屋面斜坡长度。
四、安装顺水条
1、 先安装屋脊、屋檐、山墙、排水沟瓦天窗烟囱等处的附加顺水条；
2、 其它屋面位置等分并安装顺水条，使其间距为1000㎜；
3、 固定顺水条采用长170㎜、直径10mm的镀锌螺杆，螺杆以植筋方式伸入屋面结构层6mm，顶用螺帽拧紧固定顺水条。螺杆间距600㎜，顺水条尺寸38*25mm。
五、安装挂瓦条
1、 先计算确定挂瓦条间距E，保证不小于最小搭接尺寸（见 图一）；
2、 在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为40㎜。挂瓦条至少伸过屋脊顶处150㎜；
3、从第一根挂瓦条开始往下，每间隔E 便安装挂瓦条，确保屋面瓦用量不少于10片/㎡。
4、 安装檐口最后一根挂瓦条：让它紧贴着檐边，高度跟檐口压板齐，但须比其它挂瓦条高出一寸。
5、 挂瓦条用铝角码固定在顺水条上，挂瓦条的上边和下边均要固定。每块角码用四颗锚钉固定，顺水条上钉两颗，挂瓦条上钉两颗。
6、挂瓦条间距：300mm。
六、屋面瓦的安装
1、 瓦片安装由屋檐右下角开始，自右向左、由下而上；每片主瓦的瓦爪必须紧扣挂瓦条，平瓦隔排错缝排瓦；
2、 固定瓦片用18号的铜丝，每根铜丝长90mm，双股固定在上一排挂瓦条上，要求所有瓦片都要固定；
3、屋檐处理：在屋檐处所有孔隙都必须采用水泥浆、木板等装饰物封闭并留大部分通气孔，让积聚在瓦下面的水分排出挥发掉；
4、 设排水沟或檐沟，瓦头伸出檐口一般为50～70㎜。

屋檐无檐沟定位图
（图二）
七、脊瓦的安装
（1）、在开放式及木板铺设屋面上必须保证衬垫至少伸过屋脊顶处150㎜；
（2）、将脊瓦有钉孔的一面朝向风雨方向安装，并从山墙顶三角形周围的一边开始铺至另一边；
（3）、将第二片脊瓦叠放在第一片脊瓦的头部，搭接部分不得少于75㎜。
（4）、用水泥砂浆固定脊瓦，施工时必须注意，防止砂浆超出脊瓦头部，弄脏瓦面（图三）；
（5）、单坡屋面正脊用1：2.5水泥砂浆封实（图四）。

屋面正脊定位图
（图三）

八、檐口瓦的安装
（1）、挂瓦条在离檐口40㎜处截止，檐口需用两条铝通顺水条固定；
（2）、铺好的主瓦支出檐口≥50㎜；
（3）、装檐口封瓦以水泥砂浆坐实再以钉子在屋檐处固定，并封住与其搭接的主瓦底部；
（4）、檐口瓦间的上下搭接不得小于75㎜。屋檐结合处和檐口瓦应固定在上一排瓦上；
（5）、脊瓦封头应覆盖檐口瓦的连接处。

屋面檐口定位图
（图四）
九、排水沟瓦的安装
（1）、采用1：2.5水泥砂浆沿中心线施工粘贴，上下搭接无需粘贴（图五）；
（2）、排水沟瓦两侧砂浆勾缝，沟瓦有效宽度≥16㎝。

屋面排水沟定位图
（图五）
十、结点防水处理
1、垂直结合部处理，如烟囱上部（见图六）；
2、垂直结合部处理，如烟囱下部（见图七）；
3、水平结合部处理（见图八）；

屋面与山墙（屋面突出结构）垂直结合（天沟）节点
(图六)

屋面与山墙（屋面突出结构）垂直结合（脊）节点
(图七)

屋面与山墙（屋面突出结构）水平节点
(图八)

做好个人防护
仔细阅读顺水条+挂瓦条施工指导
十一、顺水条+挂瓦条安装参考流程
准备相应施工工具

用墨斗线在屋面基层上弹出铺设边框
按准备验收屋面

檐口调整
屋面尺寸

计算相关辅件材料

复算并安装顺水条
安装斜脊/烟囱/排水沟等附加顺水条
（图一）
防水材料施工
验收

复算并安装挂瓦条
（图一）

试铺并安装排水沟及内泛水板等
自右向左试铺屋檐檐口第一排瓦，微调第一片瓦位置尽量使屋面瓦完整，并作为铺设标准。

协调好斜脊和排水沟位置主瓦铺设，先不固定
切割并安装排水沟瓦/斜脊/烟囱等位置的主瓦
从右到左，自下而上铺设并固定瓦片

安装主瓦到正脊以下第三排瓦

排水沟及烟囱位置安装见（图五～八）
确定顶排主瓦安装尺寸

安装顶排主瓦、檐口瓦、脊瓦

安装节点防水

整理清洁屋面

验收

十二、檐口处做法补充
1、 在每条檐口处增加一根平行于顺水条的铝通，规格同顺水条。
2、 每块檐口瓦用2颗5mm*50mm不锈钢螺钉固定在增加的铝通上。螺钉必须人工栓紧。
3、 檐口瓦两边为防止风灌进瓦下面，需要用1：3水泥砂浆补缝。

十三、安全
1、清除外架上多余的钢管、木方及建筑垃圾。操作层的脚手板必须铺牢，绑紧。
2、作业人员必须系好安全带，戴好安全帽，严禁酒后上班。作业人员所用的工具应随时放入工具袋内，严禁高空相互抛掷传递。
3、作业所需料具设备等根据施工进度随用随运，禁止超负载堆放材料在外架上。
4、在进行上、下立体交叉施工中，应做好必要的防护后，或者左右方向错开安全间隔距离，方可施工。
5、严禁在雪雨、大风、大雾大气下施工。
6、每天定期检查所用电器电源线是否破损、如发现立即更换，并检查性能是否正常。
