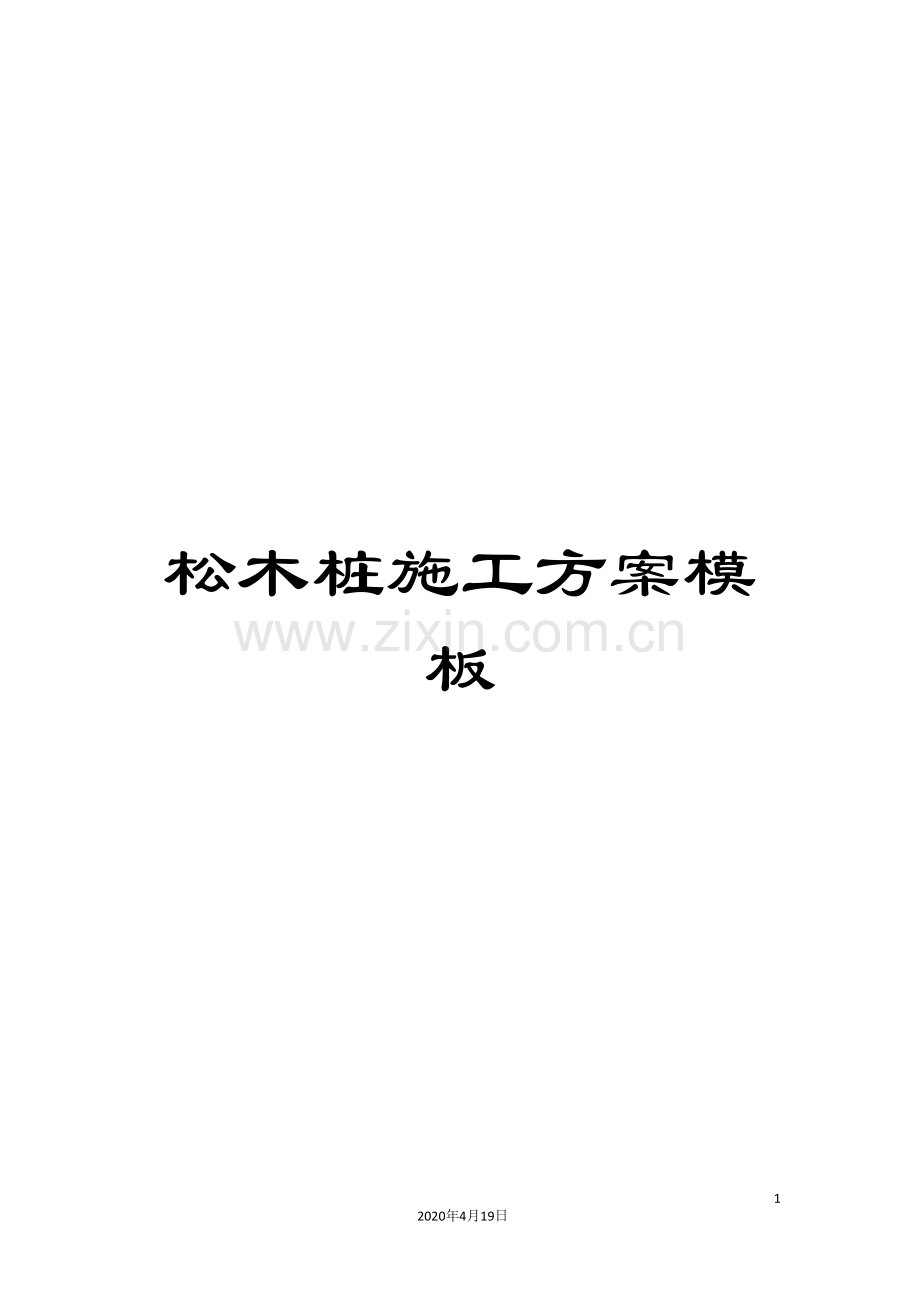

松木桩施工方案模板.doc

松木桩施工方案模板162020年4月19日文档仅供参考，不当之处，请联系改正。松木桩施工方案4.1工程概况本工程将污水管布置在机动车道西侧距离人行道边线2.0m处。南屏中排洪渠两岸雨季合流排水量为12387.9m3/d。按照污水管网设计要求，截流污水进入纯污水管网，其下游按非满管流设计，因此，本工程采用D600800管，坡度i=0.001，充满度h/D=0.6。污水收集后与屏北二路新建WC36号污水井相接。污水主管建设长度约365。W1-W2井放坡开挖，内肋增强聚乙烯螺旋波纹管长24米，；W2-W5井打钢板桩支护，钢管长6米，松木桩软基处理；W5-W15井打钢板桩支护，内肋增强聚乙烯螺旋波纹管长298米，水泥搅拌桩软基处理，桩径500，纵向间距1.3m,桩长1013m；W15-WC36井顶管施工，D800钢筋混凝土管长34m,W15工作井打钢板桩逆作法施工。4.2设计概况 1、管线软基处理结合地区经验，在场地开阔位置的污水管选择采用水泥土搅拌桩进行地基处理，距离挡墙较近的管线及破除恢复后截污井采用松木桩复合地基处理。对于软基处理段管线基坑，基坑底设30cm碎石垫层及20cm中粗砂垫层，压实系数不小于0.90。在碎石垫层中设单层双向塑料土工格栅。开挖深度遇淤泥的基坑，需抛填片石0.5m深。管线软基处理松木桩处理：松木桩采用人工配合机械插打，机械采用PC200挖机。 施工流程：桩位放线-打松木桩-回填碎石用液压挖掘机打桩时需两人扶桩就位，将挖斗倒过来扣压木桩，将木桩压入地基一定深度自稳，然后让扶桩人走开，由挖掘机将松木桩压下去，一般每35min即可打一条桩，工效较高。为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打。桩的布置以梅花形，使每根桩的桩顶基本保持在同一水平面，清挖打桩时挤出的淤泥，及时清理。2、管线水泥搅拌桩软基处理根据地质勘察钻孔成果，本工程支护开挖段淤泥层较厚，且基坑探挖深3.0m，根据工程经验，基坑开挖时隆起、周边地表沉降问题较为严重，需进行坑内加固。且软土地基经处理后，地基在施工期和使用期间不发生局部或整体破坏，使用期内不发生较大的沉降和不均匀沉降，可保证污水管安全、稳定地运行使用。管线软基处理水泥搅拌桩：1、桩径500，呈三角形布置，桩纵向间距为1.3m；管线水泥搅拌桩软基处理图1：（一） 普通检查井水泥搅拌桩软基处理普通检查井底水泥搅拌桩桩径500，3颗桩呈三角布置在井外壁圆周。检查井水泥搅拌桩软基处理图：4.3主要工程数量（一） 松木桩软基处理W2W5、W5W5-1、截流井工程量汇总表：（二） 管线水泥搅拌桩软基处理水泥搅拌桩软基处理工程数量表（三） 检查井水泥搅拌桩软基处理注：本表工程量为估算值，不能作为最终工程量
