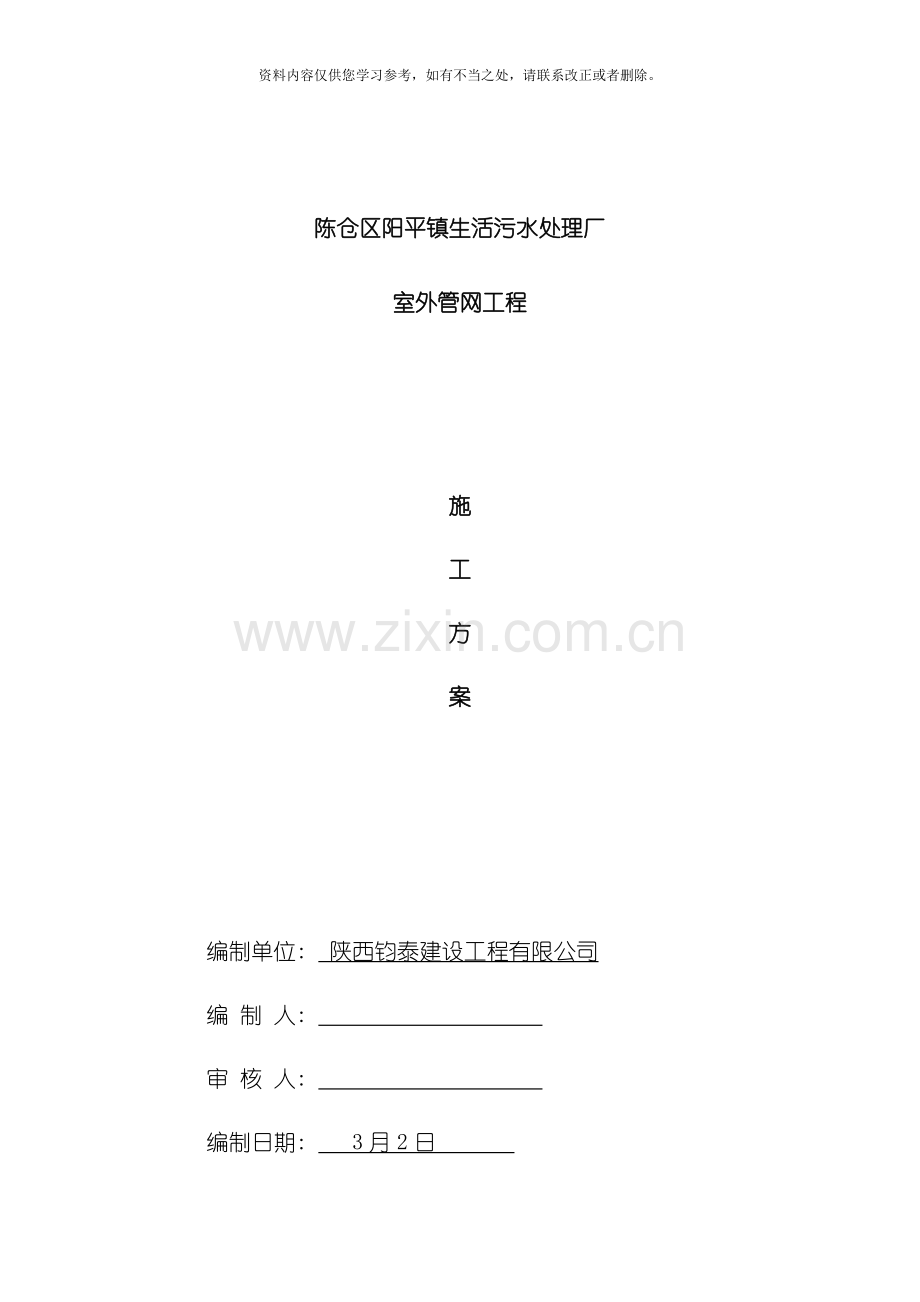

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。陈仓区阳平镇生活污水处理厂室外管网工程施工方案 编制单位: 陕西钧泰建设工程有限公司 编 制 人: 审 核 人: 编制日期: 3月2日 室外管网施工方案一、 编制依据: 1.1建筑给水排水及采暖工程施工质量验收规范( GB50242- ) 1.2建筑工程施工质量验收统一标准( GB50300- ) 1.3砌体工程施工质量验收规范( GB50203- ) 1.4给水排水管道工程施工及验收规范( GB50268-97) 1.5根据施工现场实地考察情况、 施工单位实力和材料供应情况符合要求二、 工程概述1.1工程地址:陈仓区、 阳平镇1.2室外直埋管道系统: 1、 采用钢筋混凝土管道, 管道柔性连接。2、 采用工厂预制二级钢筋混凝土承插管道。3、 管道T型三通、 转角采用排水检查井连通。4、 室外沟槽开挖约3600米, 直埋管道柔性连接安装约3600米, 排水检查井共 59个。1.3工程特点: 1、 由于本工程为室外地下直埋管道安装, 受天气影响也较大, 同时安装的工作量也较大, 工期较紧, 材料存放地、 材料加工场地和安装施工场地狭窄。2、 由于施工现场狭窄, 运输道路网至施工现场非常困难, 对施工用的大口径管道、 物料进场的运输将在某种程度上造成影响。3、 为确保工期, 各单位、 各专业队、 各工种交叉作业较多, 相互干扰大, 工期紧, 施工难度大, 施工要科学组织、 周密计划, 严格管理, 统筹安排, 团结协作, 在施工前必须预先做好现场调研及勘察工作, 充分考虑各种不利因素, 根据实际情况制定确实可行的实施性方案; 确保工期、 工程质量和施工安全, 圆满完成本工程施工任务。 三、 施工准备1.施工管理人员准备: 为确保本工程工期和工程质量, 针对工程特点, 由组织过重点大型工程, 具有丰富施工经验和组织指挥能力的人员任职, 统一组织、 管理、 协调。项目由项目经理负责项目经理部的全面工作, 严格按照项目法组织施工。下设各专业工种的技术、 质检、 安全、 物资等部门, 配备相关专业工程师层层把关, 全方位控制工程的进度计划、 技术质量、 安检和日常管理工作。2.质量责任: 2.1技术负责人: 是本项目技术和质量的直接领导, 协助项目经理对工程质量工作进行具体的组织和指导。2.2质量负责工程师: 协助技术负责人负责质量管理日常工作, 编制质量实施计划, 负责组织工程施工质量的检查, 施工技术资料的审核, 监督施工队贯彻执行技术质量标准、 规程、 规范、 设计要求及质量管理制度。2.3工程技术部: 协助技术负责人, 负责组织施工图纸会审、 技术交底、 编制保证质量的技术措施, 解决施工中的技术问题。2.4各专业工程师: 负责本专业承担项目的技术和质量工作、 编制保证施工质量的技术措施、 组织对重要设备和材料进场验收。负责组织施工中的隐检及质量保证措施的实施。2.5施工员: 对所施工的工程质量负直接责任、 检查所有材料成品、 半成品的质量、 按照规程、 规范、 设计图纸编写技术交底、 指导班组施工操作, 每个分项完成后, 组织班组进行自检、 互检、 交接检, 并及时填写施工技术资料。2.6质检员: 严格监督生产班组按设计图纸、 规程、 规范进行施工, 参加隐检, 把检查中发现的问题及时反馈给有关人员、 限期整改, 并检查整改结果。2.7施工班组: 严格按照设计图纸、 规程、 规定施工, 及时进行自检、 互检, 保证施工质量达到优良标准。3.技术准备: 1、 依据设计批准的施工图及相关图集规范, 及时准确的做出施工预算, 施工图预算经批准后送材料部门筹备。2、 设计交底后立即组织有关人员全面熟悉设计图及有关文件, 领会设计意图, 编制详细的分部工程实施性方案和各工序施工书面技术交底。组织工程技术人员、 技术工人进行技术交底、 工程内容交底、 工艺流程交底, 熟悉钢筋混凝土管道安装的性能、 特点, 组织工人进行学习, 使所有人员在进入施工现场前心中有数。3、 认真组织协调外线交接桩和复核布点、 护点工作, 并收集整理好测量放线和交接桩纪录。4、 各项预制加工项目开始前, 根据设计施工图编制材料计划, 将需要的材料、 设备等按规格、 型号准备好, 运至现场。5、 材料设备要求: 到现场的管材、 管件等须认真检查并经监理验明材质, 核对质保书, 规格、 型号等, 合格后放能入库, 并分别作好标识。4.施工工艺流程测量放样沟槽开挖基坑夯实铺砂石垫层管道安装排水检查井砌筑、 抹灰闭水试验沟槽回填土。设备选型、 主材审定: 1、 按图纸、 国家标准、 施工进度计划, 提前作好各种材料、 设备、 机具的进出场计划, 确保订货质量及到货日期和数量。及时同甲方、 设计及有关方面取得联系, 明确各种材料、 设备的供货渠道和特殊要求, 然后按供货厂家资质等情况配合监理申报, 获得批准后及时签订购货合同, 确保材料、 设备的到货时间。现场临时设施: 我公司与业主单位商定、 落实施工所必须的临时设施, 如现场生产生活场地、 仓储地点、 临时用水、 临时用电等。四、 施工进度计划1.1施工工期安排: 工程拟定早开工早完工, 并验收。1.2施工准备过程: 为保证工程具备开工条件后立即进场施工, 前落实完以下施工准备工作, 以方便工人进场。1、 赴现场勘测, 以便全面掌握工程情况, 落实施工准备。2、 由技术部门组织技术交底会, 熟悉图纸, 理解设计思想, 明确施工要求, 编制施工方案。3、 于 3月2日前依据图纸和施工要求, 编制出施工材料预算, 为落实货源保证设备材料的按时到场创造条件。4、 于 3月2日前编制技术交底, 安全交底, 签订安全、 消防、 保卫、 成品保护协议书、 落实临时设施、 办理进场人员的各项手续, 保证具备开工条件后随时进场施工。1.3施工部署: 1、 总体施工部署: 根据本工程工期紧, 各工种施工作业面相对集中、 施工交叉作业量大, 本工程拟定分三个施工段进行施工, 具体为: ( 1) 第一、 第二开挖段的管道安装同时施工; ( 2) 第三开挖段的管道安装单独施工; ( 3) 第四开挖段的管道安装同时施工。2、 沟槽开挖采用机械与人工相结合, 人工清槽底的方法进行施工。3、 施工中严格按施工规范要求进行施工, 加大协调力度, 有施工作业面应灵活机动的积极施工, 保证整体施工计划的落实。4、 施工重点为: 完成主干管部分及井室的工程施工, 为竣工验收打好基础。1.4生产组织: 编制分部、 分项工程计划, 把任务落实到班组, 实行”周计划、 日检查”制度, 每周由主管主持协调会, 及时解决问题, 保证工程进度计划的落实。1.5施工任务划分: 1、 土建作业队负责: 所有沟槽( 含工作坑) 的开挖及回填施工( 含沙垫层) 以及各类井室等结构的施工; 管道工程施工及竣工的测量。 2、 管道安装作业队负责: 负责直埋管道等的进场、 下管、 管道安装, 管道闭水试验。1.6施工机具维护使用要求: 施工机具是工程质量、 工期的保证, 为了提高工作效率, 确保工程进度。机具设备进场前必须进行全面检查, 保证性能完好, 各种手续齐全, 符合进场要求。对机具设备性能及操作方法进行交底, 确保机具设备安全良好使用进场施工机具按设备管理办法进行维护保养。五、 主要分项工程施工方法和技术措施: 1.1施工测量: 1、 施工测量准备工作( 1) 定线依据: 所有测量定线依据图纸设计及报检测设桩位及水准点资料。( 2) 仪器、 量具仪器名称规格单位数量鉴定情况经纬仪J2台1合格水准仪S3台1合格钢尺50m把1合格塔尺5m把1合格 2、 对施工测量的要求( 1) 测量人员要有高度的责任心, 施工前应认真看技术交底, 明白放线内容, 熟悉放线步骤。( 2) 对任何放线工作坚持必有校核的作业原则, 做到心中有数。( 3) 爱护仪器, 严禁对测量器具的人为损坏, 禁止坐仪器盒、 塔尺等, 对各种器具定时进行检验、 保养, 使之处于良好的状态, 保证放线的准确性和精度。( 4) 测量人员放线时, 必须要严格按照测量规范进行操作, 避免出现错误。3、 施工测量检查( 1) 对每一步施工测量成果要进行复查校核, 无误后方可申报上级检查, 需监理现场认可后方能进行下步施工。( 2) 做好测量日志, 保证资料的完整。4、 竣工测量: 工程完工后进行竣工测量, 按要求测量工程的平面图, 在图中标出有关结构物的位置、 高程、 相对关系和建筑物接近界的距离。1、 直埋管道工程施工方法和技术措施直埋管道工程施工流程: 测量放线 土方开挖 铺砂垫层 管道安装 管道闭水试验 回填土夯实 竣工测量 竣工验收。 2、 测量放线、 土方开挖( 1) 根据建设单位所提供的图纸高程点做好验线和护桩工作, 土方开挖前应进行工程测量, 包括平面测量和高程测量。与本设计图纸不一致处应按实际情况作调整。并根据设计图纸管道埋深和边坡比放出管道沟槽开挖边线; ( 2) 土方开挖应按本设计要求, 并根据实际情况进行调整。当现场条件不能满足开槽上口宽度要求时, 应按建筑基坑支护技术规程JGJ120进行边坡支护。管道沟底宽度见施工图中的剖面图, 边坡为1:0.5; ( 3) 土方开挖前应制定对开挖范围内的各种障碍物( 已有地下管线与构筑物、 相邻建筑物和地上设施) 的保护措施并取得有关单位的同意和配合。沟槽开挖采用机械开挖, 人工清底, 开挖前必须与甲方和有关单位协调地下是否有管线和电缆, 采用人工开挖探坑的方法来探明地下管线和电缆等。( 4) 土方开挖时, 边挖边倒, 机械开挖到设计标高以上10cm后, 采用人工清底到设计高程, 多余土方堆在沟槽一侧1米以外, 且高度不得超过1.5米; 石块及渣土外运。遇有土质变化时或局部超挖部分采用砂石分层夯实, 达到与原土壤密实度相同; ( 5) 土方开挖时必须按有关规定设置沟槽边护栏、 夜间照明灯及指示红灯等设施并按需要设置临时道路; ( 6) 土方工程完成后应测量管线位置、 槽底高程、 坡度、 平面拐点、 坡度拐点, 合格后方可开始下一道施工工序。3、 填砂要求管道闭水试验前, 管顶150mm以下沟槽内必须填实砂石, 管道接头工作坑回填可采用水撼砂的方法分层撼实。4、 管道安装 ( 1)直埋管道均采用承插口连接, 采用胶圈封口。( 2) 沟槽挖好后, 经测量无误铺垫150mm厚砂石垫层, 由测量员放出管道中心线和小室边线, 然后采用机械和人工进行下管, 下管时采用大绳和吊装软带机械下管。( 3) 管道下入槽内后, 找正对口, 对管前必须将管内杂物清理干净, 管口打磨光滑, 加胶圈拉入。( 4) 每天施工收工前, 必须将管道敞口处临时堵好, 不得有污水、 污物流入管内。做好, 以免造成管道移位。 5、 井室砌筑( 1) 钢筋混凝土的模板、 钢筋、 混凝土等分项工程的施工应符合现行国家标准混凝土结构工程质量验收规范GB50204的规定, 并应符合设计要求。( 2) 模板安装质量应符合下列规定: 模板安装应牢固模内, 尺寸准确, 模内木屑等杂物应清除干净; 模板拼缝应严密, 在灌注混凝土时不得漏浆。( 3) 钢筋成型质量应符合下列规定: 绑扎成型时, 应采用钢丝扎紧, 不得有松动、 移位等情况; 绑扎或焊接成型的网片或骨架应稳定牢固, 在安装及浇筑混凝土时不得松动或变形。( 4) 混凝土质量应符合下列规定: 混凝土配合比必须符合设计规定, 混凝土垫层、 基础表面应平整, 不得有石子外露; 构筑物不得有蜂窝、 露筋等现象。( 5) 井室在主路上时采用”铸铁轻型”井盖, 道路部位的井室采用”铸铁重型”井盖。6、 回填土( 1) 沟槽、 检查室的主体结构经隐蔽工程验收合格及竣工测量后, 应及时进行回填。( 2) 回填时应确保构筑物的安全, 并应检查墙体结构强度、 外墙防水抹面层强度、 盖板或其它构件安装强度, 当能承受施工操作动荷载时, 方可进行回填。( 3) 回填前应先将槽底杂物清除干净, 如有积水应先排除; 回填土应分层夯实; 回填土中不得含有大于100mm的冻土块及其它杂物。( 4) 回填土铺土厚度应根据夯实或压实机具的性能及压实度要求而定; 虚铺厚度宜符合下列规定: 振动压路机夯实虚铺厚度不大于400mm; 压路机夯实虚铺厚度不大于00mm; 动力夯实机夯实虚铺厚度不大于0; 木夯夯实虚铺厚度应小于00mm。( 5) 管顶或结构顶以上500mm范围内,应采用轻夯夯实,严禁采用动力夯实机或压路机压实;回填压实时,应确保管道或结构的安全。( 6) 回填的质量应符合下列规定: 回填料的种类、 密实度应符合设计要求; 回填土时沟槽内应无积水, 不得回填淤泥、 腐殖土及有机物质; 不得回填大于100mm的冻土块及其它杂物。( 7)回填土的密实度应逐层进行测定, 设计无规定时, 应符合下列要求: 胸腔部位回填土的密实度不小于95%; 管顶或结顶上500mm范围内回填土的密实度不小于85%; 其余部位按原状回填。7、 雨季施工措施1、 主要临时道路应碾压坚实, 做好面层和排水沟, 确保雨季道路循环畅通, 不冲不陷, 不淹不滑。2、 场地排水坡度不小于3, 并能防止四邻区域雨水倒灌, 排水沟坡度不小于3。3、 土方开挖前, 要在工作区域四周做好挡水围堰, 排水沟等截水、 排水设施,防止区域以外的雨水流入, 土方开挖中应随时做成一定坡势, 以利集水外排。基底成型时应同时做好排水沟, 集水井等抽排系统。4、 沟槽边坡坡度应比常规施工时适当减缓, 并根据土质情况采用适宜的坡面覆盖保护措施。沟槽两边1米内不许堆土, 挖、 运土机械要停放在安全位置, 降雨时要随时检查支撑和边坡情况, 防止浸水、 滑坡、 塌方。5、 沟槽开挖好后, 应及时组织验槽、 记录、 安排铺砂垫层, 尽量减少基底暴露时间。6、 雨天不能吊管下管。吊装作业突然遇雨时, 必须对已就位的管道和构件做好临时支撑加固后, 才可收工。7、 现场临设搭设必须符合防雨要求, 防洪器材要齐全有效。大风、 大雨后必须进行检查、 记录, 经确认无误后才能进行作业。8、 回填土应在晴天进行, 严格控制回填土的含水量。9、 施工间隙要采取有效措施, 堵严管口, 防止雨水泥浆灌入管中。10、 材料堆放场地要求采取切实有效的防水、 隔潮措施。材料堆放高度要符合有关安全要求。11、 各种机械设备和电气设备要采取有效的防雨、 防潮、 防淹措施, 并按规定接好接地、 接零保护装置。12、 备足各种排水设备、 专人维修保养; 确保排水设备完好、 有效。8、 质量目标和保证措施: 1、 质量目标: 合格。( 1) 质量标准见下表沟槽允许偏差: 序号项 目允许偏差( mm) 检验频率检验方法范 围( m) 点数1槽底高程有地沟+10-20201挂高程线用尺量或用水准仪测量无沟敷设202中心线每侧槽底宽度不小于规定20挂中心线用尺量。不计点3沟槽边坡不小于规定20用坡度尺检验, 不计点b、 检查井允许偏差: 序号项 目允许偏差( mm) 检查频率检验方法范围点数1井室尺寸长、 宽20每座2用尺量高20每座2用尺量2井盖顶高程修路面5每座1用水准仪测量非路面20每座1用水准仪测量c、 回填土压实度标准序号项 目压实度%检查频率检验方法轻型击实范围点数1路床以下深度mm填方0800主干路981000m2每层一组( 三点) 用环刀法检验次干路95支路9228001500主干路95次干路92支路9031500主干路90次干路90支路904挖土0300主干路95次干路95支路92( 2) 、 质量保证措施: a、 坚持严格”三检制”, 即自检、 互检、 交接检, 并履行严格的交接签认制度, 做到层层把关, 各道工序检查合格后才允许进行下道工序, 把质量隐患消灭在施工过程中。b、 严格质量标准交底, 提高质量意识, 使所有施工人员人人懂得质量标准, 层层把质量关, 杜绝因质量问题而引起的返工现象。c、 严格执行建筑给水排水及采暖工程施工质量验收规范、 城镇供热管网工程施工验收规范, 不得擅自降低标准或借用其它标准。d、 虚心接受质量监控人员的意见, 并及时加以改正, 质量监控人员有权下达因质量问题的停工通知。e、 严把材料质量关, 仔细审查材料进货渠道和材质证明, 杜绝不合格原材料进入施工现场, 施工人员和有关部门有权拒绝使用不合格原材料, 并及时向有关部门或人员反馈信息。f、 制定严格的质量奖惩制度, 做到奖惩分明, 确保工程施工质量。g、 质检人员严格进行各道工序的质量评定工作, 及时将质量信息反馈到有关领导和部门。h、 隐检工程在隐检前进行专门质量检查, 在未达到合格标准前不得进入下道工序施工, 隐检工程检查由各专业工程师、 汇同设计单位、 建设单位、 监理单位共同按系统、 部位、 工序进行, 验收合格后及时填写记录单由参检人员签认。9、 安全、 消防保证措施1、 机构设置: 项目经理部设专职安全监控员, 监控全部施工过程的安全管理工作, 协调施工现场及各相关部门的安全管理事宜, 施工班组直接负责施工现场安全施工管理工作。2、 安全目标: 杜绝安全隐患和安全事故, 确保工程安全施工。3、 保证措施: ( 1) 建立完整的安全管理制度, 做到有章有序, 有法必依。( 2) 严格执行安全技术交底制度, 提高安全意识, 履行安全技术交底交接手续 。施工中坚持”三工教育”制度, 即: 工前、 工中、 工尾教育, 把安全施工贯穿在施工的全过程。( 3) 施工中严格执行安全操作规程, 杜绝野蛮施工, 消灭不安全隐患, 确保安全施工。( 4) 沟槽边缘堆土必须符合安全规定, 沟槽每50米设一道上下人用木梯, 按要求控制沟槽放坡比例, 严禁超挖或挖神仙土。土质较差地段应采取必要的措施进行人工支撑; 沟槽周边必须设置统一规定的围挡。( 5) 穿越通行道口按要求设置安全护栏, 并设明显的警示标志。( 6) 管道运输、 装卸、 下管和对口必须设有专人指挥, 协调配合, 防止伤人。( 7) 特殊工种必须持证上岗, 非特殊工种人员禁止使用专业机具。( 8) 电器设备必须有专职人员统一管理, 并持证上岗, 电气设备必须安装漏电保护装置, 且装置必须齐全, 灵敏, 有效。( 9) 现场用火必须开用火证, 设专人防火, 并随身携带用火证,以备查验。( 10) 管材存放必须符合安全规定, 固定牢固, 禁止超高堆放, 防止伤人。( 11) 备足安全防护用品, 施工现场必须佩戴相应的安全防护用品。( 12) 安全管理人员加强安全监督管理, 发现隐患及时纠正处理, 检验严格的安全管理台帐, 及时向有关人员或部门反馈安全管理信息。( 13) 夜间22点以后严禁施工, 以免出现扰民问题。( 14) 现场暂存堆土, 必须采用绿网覆盖, 以免扬尘造成环境污染。( 15) 进入施工现场戴好安全帽, 高处作业时必须搭设脚手架、 系好安全带, 严禁酒后作业, 穿拖鞋进入施工现场, 严禁施工中打闹嬉戏。10、 临时用电要求: a、 持电动工具在露天、 潮湿场所或在金属构架上操作时, 必须用二类手持电动工具, 并应装设额定动作电流小于15mA, 额定动作时间小于0.1s的漏电保护器。 b、 手持电动工具的负荷必须采用耐气候型橡皮护套铜芯软电缆, 并不应有接头。 c、 手持电动工具的外壳、 手柄、 负荷线、 插头、 开关必须完好无损, 使用前必须作空载检查, 运行正常方可使用。 d、 手持电动工具的保护零线, 应在绝缘良好的多股铜线橡皮电缆内, 其截面大于1.5平方毫米, 其芯线颜色为黄/绿双色。 e、 发电机应放置在防雨和通风良好的地方, 不准堆放易燃易爆物品。 f、 在潮湿和易触电场所照明, 电源电压应小于36V, 在特别潮湿的场所, 导电良好的地面等处, 照明的电源电压应不大于12V。g、 使用行灯电源电压不超过36V,灯体与手柄应坚固, 绝缘良好并绝缘良好并耐热耐潮湿, 灯头与灯体结合牢固、 灯头无开关, 灯泡外部有金属保护网, 金属网、 反光罩、 悬吊挂钩固定在灯具的绝缘部位上。 h、 夜间施工照明必须采用低压电源, 严禁使用220V以上的电压照明。11、 环境保护及文明施工 1、 环保措施 a、 土方施工: 清理场地的废料和施工弃方应统筹安排, 不得乱堆乱放, 弃土点选取应远离排灌系统和农田水利设施, 尽可能选择荒地。 b、 生活用水注意卫生, 饮水应消毒, 注意办公及生活区环境保护。 c、 生活废水应排放在指定地点, 禁止乱泼乱倒, 试验用水如管道冲洗试压等水应引致指定地点, 严禁自流。 d、 防尘粉状细料存放应遮盖或适当洒水润湿, 运输时用帆布覆盖。开挖沟槽两边的堆土应采用绿网覆盖, 减少扬尘。食堂采用燃气设备以减少粉尘排放。 e、 防止噪音、 废气施工所用机械车辆设备按工艺要求使用, 尽量减少噪音、 废气污染。施工噪音应附合建筑施工场界噪音限值( GB125321990) 的规定, 并遵守当地有关部门对夜间施工的规定。及白天不高于80db, 夜间低于50db。2、 文明施工措施a、 组成文明施工领导小组, 全部施工现场均需设置围挡, 现场门口挂牌,各种规章制度上墙。b、 土方运输车辆要覆盖、 不超载, 车轮不带泥出门, 施工区域外, 撒落的渣土要经常清扫, 水泥、 白灰等搬运避免撒落污染。c、 现场昼夜保持清洁卫生, 按建立的规章制度检查落实, 经常检查奖罚分明。施工中保护好现况的地上地下构筑物和管线。d、 利用工间休息和下发文明施工学习材料, 对进场职工进行文明教育, 经过标语、 班前教育等多种形式来提高职工的文明施工意识。e、 夜间施工要采取措施, 加强管理, 防止扰民, 沟槽开挖时使用风镐等噪声较大的机具或采用机械开挖要尽量避免在夜间进行。f、 由于施工给人们的生活和出行带来不便, 要做好宣传和解释工作, 取得群众对施工的理解和支持。禁止在施工中嬉笑打闹,大声喧哗,文明礼貌, 文明施工。陕西钧泰建设工程有限公司 3月2日
