地下室防水施工方案模板.docx

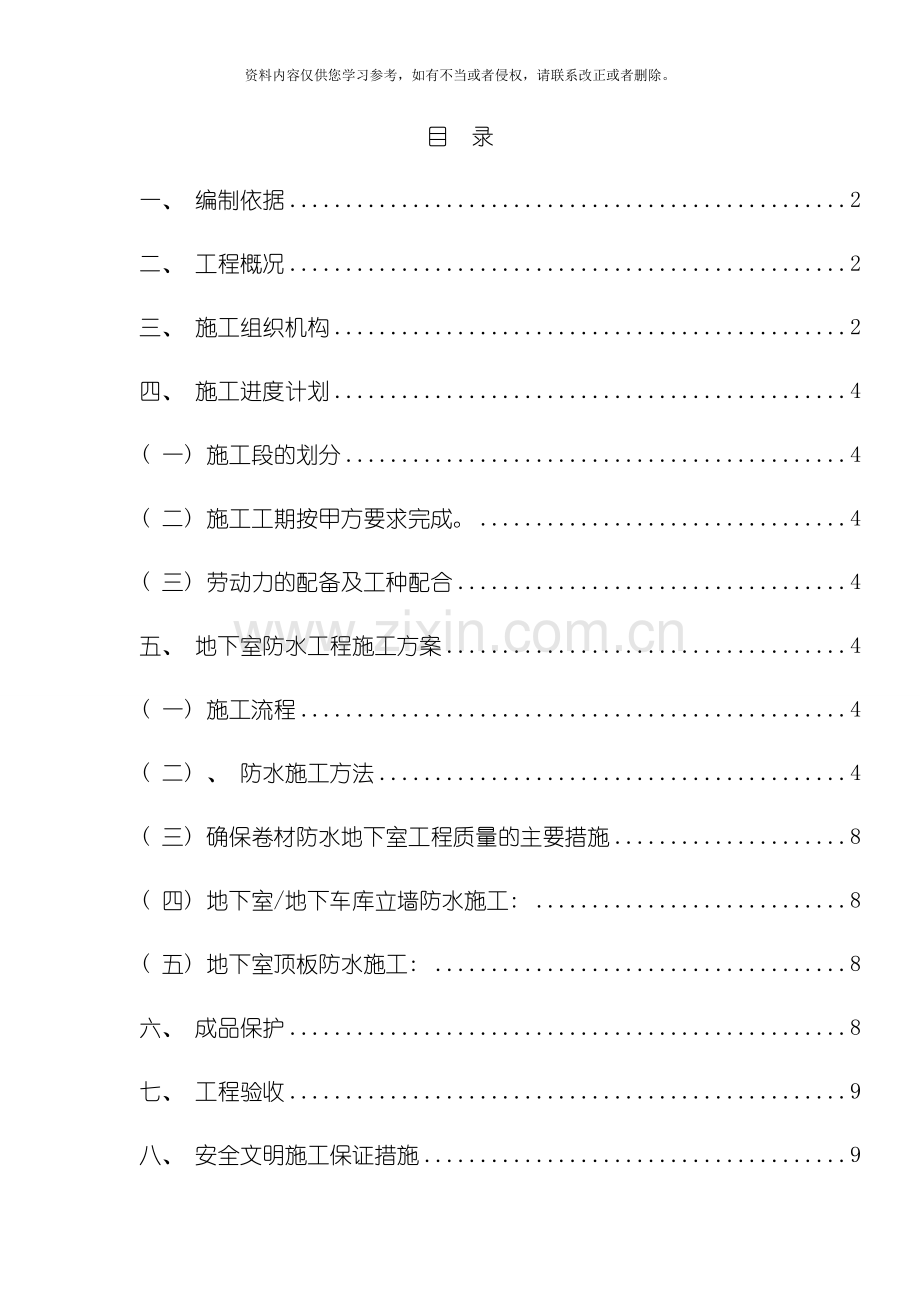

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。目 录一、 编制依据2二、 工程概况2三、 施工组织机构2四、 施工进度计划4( 一) 施工段的划分4( 二) 施工工期按甲方要求完成。4( 三) 劳动力的配备及工种配合4五、 地下室防水工程施工方案4( 一) 施工流程4( 二) 、 防水施工方法4( 三) 确保卷材防水地下室工程质量的主要措施8( 四) 地下室/地下车库立墙防水施工: 8( 五) 地下室顶板防水施工: 8六、 成品保护8七、 工程验收9八、 安全文明施工保证措施9九、 工程质量保证措施9一、 编制依据( 一) 根据GB50208 地下室防水工程质量验收规范( 二) 根据GB50108- 地下工程防水技术规范( 三) 根据设计图纸、 图集及业主对工程质量要求进行编制二、 工程概况远洋戛纳小镇二期4+4地块, 工程位于长春净月大街以西, 劲松街以东, 丁二十二路以南, 净月甲一路以北。项目总建筑面积69420.11, 包括4栋叠院, 四栋高层和两栋地下车库及门市。叠院共5层, 地下1层, 地上4层, 建筑高度12.9m; 高层住宅地下1层, 地上15层, 建筑高度44.3m。设计使用年限50年, 设防烈度7度, 抗震等级: 二级。为钢筋混凝土全现浇结构, 基础采用预应力管桩基础。本工程防水等级为二级, 共两道防水设防。一道混凝土结构自防水, 一道卷材防水。混凝土结构自防水抗渗等级P6, 卷材防水采用4mm厚SBS改性沥青防水卷材。SBS改性沥青防水卷材采用热熔法粘贴。高层住宅基底面积约为900; 叠院基底面积约为1200; 地下车库和门市总基底面积约为5800。该工程,工程量大、 工期紧, 应紧密配合土建施工单位的施工。三、 施工组织机构我公司针对此工程的重要性, 由项目技术负责人领导项目管理部驻守施工现场, 对关键部位和特殊部位亲自把关, 公司各职能部门定期到现场监督检查。项目部在公司的统一管理下完善各项管理制度, 严格按照项目法进行本工程的施工和管理。项目经理部的成员相互间配合默契, 保证在项目经理的直接领导下, 做到有计划地施工和管理, 确保工程项目的质量、 工期和安全文明施工, 达到建设方满意的效果, 真正体现企业水平。分公司总经理项目组织架构图: 项目经理现场经理综合管理部商务经理技术总工测量员资料员试验员质量部技术部安全部机电部工程部机电商务部土建商务部机电分包专业分包土建分包四、 施工进度计划( 一) 施工段的划分结合工程具体情况, 各施工段工作交叉进行。( 二) 施工工期按甲方要求完成。( 三) 劳动力的配备及工种配合此防水施工方法由防水专业人员操作, 根据工作面大小配备人员, 每 m2的施工配备一组人员, 每组人员6人, 二人清理浮灰, 二人配料运料, 二人涂抹防水层。防水施工队人员组成, 应具备以下条件。1、 施工队具备 ”资质证书”。2、 施工技术人员必须持证上岗。3、 施工工具的准备防水卷材主要施工工具机具名称用途机具名称用途料桶装冷底油扁铲清理地面滚刷涂刷底油扫帚清扫地面刮板刮边弹线盒弹线丁字尺割量卷材喷灯热熔卷材裁纸刀切割卷材压辊压平卷材开刀封边灭火器防火五、 地下室防水工程施工方案(一) 抗渗混凝土施工本工程基础面积较大, 施工时依图纸设计后浇带处留设施工缝。尽量避免在其它位置出现施工缝, 如施工需要, 不可避免需要留施工缝, 必须在留设施工缝处焊接止水钢板。本工程在现场不设置混凝土搅拌站, 混凝土均采用商品预拌混凝土, 场外运输是采用混凝土搅拌运输车, 由预拌混凝土搅拌站运至现场。混凝土浇筑前与商混站沟通, 确定每次浇筑所需配备的运输车台数, 来确保现场混凝土浇筑要连续进行, 避免出现施工冷缝。混凝土到达施工现场后, 每车抽测其坍落度, 坍落度按具体要求控制, 以满足施工要求。防水混凝土拌合物在运输后如出现离析, 必须进行二次搅拌。当坍落度损失后不能满足施工要求时, 应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌, 严禁直接加水。防水混凝土应采用机械振捣, 避免漏振、 欠振和超振。防水混凝土结构内部设置的各种钢筋或绑扎铁丝, 不得接触模板。所有地下结构的防水混凝土竖向构件, 加固时必须采用止水螺栓。拆模后应将留下的凹槽用密封材料封堵密实, 并应用聚合物水泥砂浆抹平施工缝及后浇带的处理: 1、 墙体水平施工缝应留在高出底板表面不小于300mm的墙体上, 并在此处焊接封闭止水钢板。导墙必须与底板混凝土同时浇筑, 在导墙混凝土终凝前派专人在水平施工缝处凿毛。拱(板)墙结合的水平施工缝, 宜留在拱(板)墙接缝线以下150300mm处。墙体有预留孔洞时, 施工缝距孔洞边缘不应小于300mm。水平施工缝浇筑混凝土前, 应将其表面浮浆和杂物清除, 然后铺设净桨或涂刷混凝土界面处理剂、 水泥基渗透结晶型防水涂料等材料, 再铺3050mm厚的1: 1水泥砂浆, 并应及时浇筑混凝土; 2、 垂直施工缝应避开地下水和裂隙水较多的地段, 一般与后浇带相结合。 垂直施工缝浇筑混凝土前, 应将其表面清理干净, 再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料, 并应及时浇筑混凝土。3、 后浇带处除防水卷材及防水混凝土外, 在接缝处焊接止水钢板, 并加设一道外贴橡胶止水带。止水带应连续、 封闭设置。竖向后浇带外侧, 采用预制混凝土板封闭。预制混凝土板宽500mm, 长为后浇带宽度+20cm, 厚50mm, 内配6钢筋网片。预制板采用铁丝固定在后浇带竖向钢筋上, 外侧用水泥砂浆抹平后做卷材防水施工。( 二) 卷材防水施工施工流程验收基层( 找平层) 基层清理 涂刷底涂 细部处理( 附加层) 铺贴SBS防水卷材 接缝收头处理 防水保护层( 下道工序) 防水施工方法1、 清理基层基层表面凸部位铲平, 凹陷部位应用聚合物砂浆填平, 并不得有空鼓、 开裂及起砂、 脱皮、 翘起等缺陷。如沾有砂、 灰尘、 油污应清除干净, 阴阳角处应做半径不小于50mm的圆弧。2、 涂刷底涂涂刷基层处理剂时必须要均匀一致, 不得有露白处, 切勿重复涂刷, 干燥4小时以上至不粘脚后方可进行下道工序。3、 阴阳角加强层处理在基层处理剂干燥后, 在阴阳角处以热熔粘贴法铺粘SBS防水卷材作加强层, 以阴阳角为中心两边宽度均为250mm。( 此项工作在铺贴大面积防水前施工) 。( 图示) 4、 外墙及短肢剪力墙防水 4.1立墙混凝土分段施工后, 要及时对混凝土外墙的外表面进行处理, 将模板拼缝的毛槎、 混凝土表面的缺陷修补平整, 外墙防水螺栓处剔进20mm, 将螺栓割断, 用水泥浆将剔凿处补平。立墙混凝土干燥以后, 能够开始做外墙防水。4.2立面防水收头外卷在底板砖模上, 防水卷材甩过砖模, 不小于500mm, 砖模顶部用水泥浆砌砖2皮, 预甩卷材卷好并用塑料布或编织袋包裹保护, 在其它工艺施工进行的时候设专人看管保护。待做立墙防水时将外卷预留部分, 分层错槎粘贴在立面墙体上, 立墙防水与其压槎粘贴。对于外卷部分损害的部位, 可将其下侧保护砖墙小心拆除, 露出未损害的卷材, 压槎作立墙防水。 4.3立墙卷材铺设操作, 卷材从砖模顶部开始, 竖向贴至外墙散水混凝土下层做收头。穿墙管道与套管之间的油麻由水电专业人员填塞, 防水卷材要裹到管道上不小于100mm。 4.4防水层施工、 检查完毕后做保护层, 随即进行回填土施工。 4.5防水层和保护层做隐蔽检查。4.6地下防水工序为特殊工序, 施工中要做好连续监控记录。5、 地下室底板及地梁防水地下室底板及地梁防水采用外防内贴法, 在混凝土垫层浇筑完成后, 在垫层上将永久保护墙( 地梁砖胎膜) 全部砌好, 将卷材防水铺贴在垫层和永久保护墙上。防水收口黏贴在基础短柱上, 在短柱模板拆除后, 短柱达到干燥要求后黏贴防水卷材。5.1 在已施工好的混凝土垫层上砌筑砖胎膜, 砖胎膜砌筑完成后, 用20mm后1:3水泥砂浆在垫层和砖胎膜上抹找平层。5.2 找平层干燥后即涂刷冷底子油, 干燥后方可铺贴卷材防水层, 铺贴时应先铺立面、 后铺平面, 先铺转角、 再铺大面。在全部转角处铺贴附加层。5.3 卷材防水铺贴完经验收合格后,做保护层施工。立面保护层用20mm后1:3水泥砂浆, 平面保护层为40厚C20细石混凝土。6、 电梯井基坑及集水坑防水处理在电梯井基坑防水施工前, 应对基坑内的各个阴、 阳角部位做防水增强层处理, 在阴、 阳角交汇处的防水增强层应无翘边和空鼓现象, 后做电梯井基坑的大面防水层。7、 桩头防水处理桩头防水处理的关键是桩头的清理工序, 采用钢丝刷刷净桩身上的泥土、 浮浆、 松动的碎石等。同时, 水泥渗透结晶采用硬毛刷搓揉涂刷, 以保证活性物质与混凝土紧密结合, 桩芯钢筋四周用遇水膨胀止水条包裹。8、 后浇带防水处理9、 大面积铺贴防水层将卷材向前滚铺贴及压辊进行压实处理。滚压时应注意不要卷入空气和异物, 平面与立面直接时应由下至上铺贴并使卷材紧粘阴角, 不允许有明显的空鼓现象存在。搭接宽度为横向搭接、 纵向搭接不小于100mm。各层卷材的压边宽度不应小于100mm, 接头宽度不应小于100mm。上下层卷材的压边要相互措开1/3幅宽, 即3050cm。上下层及相邻卷材的接头要相互错开3050cm。卷材防水层施工完成后应仔细检查, 特别是接头部位应认真检查。地下室顶板防水施工: 1、 地下室顶板因交叉施工较多, 及易造成对防水卷材的破坏。因此顶板防水体系重点考虑结构自防水, 地下室顶板混凝土与地下室侧墙应同时、 不间断浇筑, 施工过程中不得留设施工缝。地下室顶板中的采光井、 通风井等突出底板的女儿墙形式构件, 在顶板混凝土浇筑时同地下室顶板做法相同。支设300mm高上返导墙, 并在导墙接茬部位安放遇水膨胀止水条。顶板混凝土浇筑完成后, 及时用塑料薄膜覆盖养护。2、 地下室顶板防水高度应高于顶板覆土物表面500mm, 做法与外墙防水收口做法一样。3、 顶板防水保护层施工时不得用磨光机进行打磨, 避免对防水卷材造成人为破坏。确保卷材防水地下室工程质量的主要措施1、 要根据工程的具体情况, 选择符合要求的防水材料, 严把质量关, 对防水薄弱部位应做两道防水卷材层。2、 严格按照施工操作规程进行每一个防水分项工程的施工。卷材的铺贴方法要正确, 接头和压边的尺寸满足要求, 并粘贴牢固, 对于防水的薄弱处要增铺一道防水层, 砂浆保护层要铺均匀, 厚度一致, 特别注意立面墙上砂浆的质量。3、 地下室卷材竣工后, 禁止在其上凿眼、 打洞或做安装、 焊接等操作, 以防破坏卷材造成漏水。六、 成品保护1施工所用材料多属易燃品, 施工现场要严禁烟火, 要备有消防器材。2禁止穿有带钉鞋或硬底皮鞋在铺好的防水层上走动。防水层上不得使用手推车等碾压, 经常走人的地方要铺跳板、 盖草袋等加以保护。3 做好的防水层进行其它作业时, 应采取相应的保护措施, 避免刺破、 损伤防水层。4防水层在未交验之前设专人看管, 发现损坏及时修补。5防水卷材施工结束后, 应尽量减少在防水层上面踩踏。七、 工程验收施工完毕由技术员、 质检员按其标准首先认真地对本防水工程质量作一次全面检验, 确认质量优良后, 及时向现场监理, 质量监督部门汇报, 并要求对此项目进行检查验收, 如质量达到优良后, 办好验收手续, 记录好有关技术资料与有效证件并存档。八、 安全文明施工保证措施我项目部严格执行安全文明施工制度, 创立文明工地, 推行文明施工和文明作业, 确保安全生产, 树立良好的企业形象。1认真制定并贯彻执行安全生产责任制, 落实到各部门施工人员, 加强全体员工的安全意识, 坚持”安全第一、 预防为主”的原则, 正确处理安全与生产, 安全与效益的关系, 开工前召开安全专题教育会议, 并附文字记录, 施工现场设计针对性的标志, 安全员必须负责督促好安全文明施工。2积极推行”全面安全管理”杜绝安全事故, 根据施工中常出现和高空物体坠落伤人、 电击和机械伤害及失火等危害源进行重点整治, 确保将隐患消除在萌芽状态之中。3现场安全值日制, 由项目经理定期组织安全检查, 针对事故发生时间阶段和季节, 对全体员工实行生物节律预防事故教育。4认真做好安全交底, 施工人员交待任务的同时必须交待清楚安全技术事项。5加强后勤工作管理, 安排好职工的住宿饮食与作息时间, 以保证施工人员以饱满的精神投入工作, 避免因疲劳而发生事故。6对防水作业队伍进行资质审查。操作人员必须持证上岗, 定期检查, 严禁带病工作。7施工现场应清除易燃物及易燃材料, 并备有灭火器等消防器材。消防通道要畅通。8施工现场动火作业须执行动火审批手续。9施工使用的易燃物及易燃材料应贮放在指定处所, 并有防护措施及专人看管。10 汽油喷灯、 火焰喷枪, 以及易燃品等, 下班后必须放入有人看管的指定仓库。九、 工程质量保证措施本工程将严格要求, 精心组织施工, 要加强管理、 严格要求、 周密布置, 精心施工、 配合好建设单位, 确保防水工程达到优良标准。1严格按照防水工程施工方案进行施工, 随时组织技术人员进行检查指导。2对进入工地的材料, 要严格实行抽样检测, 确保进入工地的材料100%合格, 所有材料必须资料齐全方可进入现场。3挑选有经验、 素质高、 组织纪律性强的专业防水施工人员。施工人员全部经过建委培训合格, 持证上岗。4认真做好技术交底, 使所有施工人员明确技术要求、 操作规程、 质量标准。5认真做好特殊部位及搭接封口处的质量检查工作, 确保防水质量万无一失。6严格按照总包方及监理的要求, 认真进行每道工序的质量自检, 互检和上下工序的交接检查, 不能有丝毫马虎。7施工班组实行质量评比, 对符合操作规范达到优良的进行奖励, 否则严厉处罚。
