基坑土方施工方案模板.doc

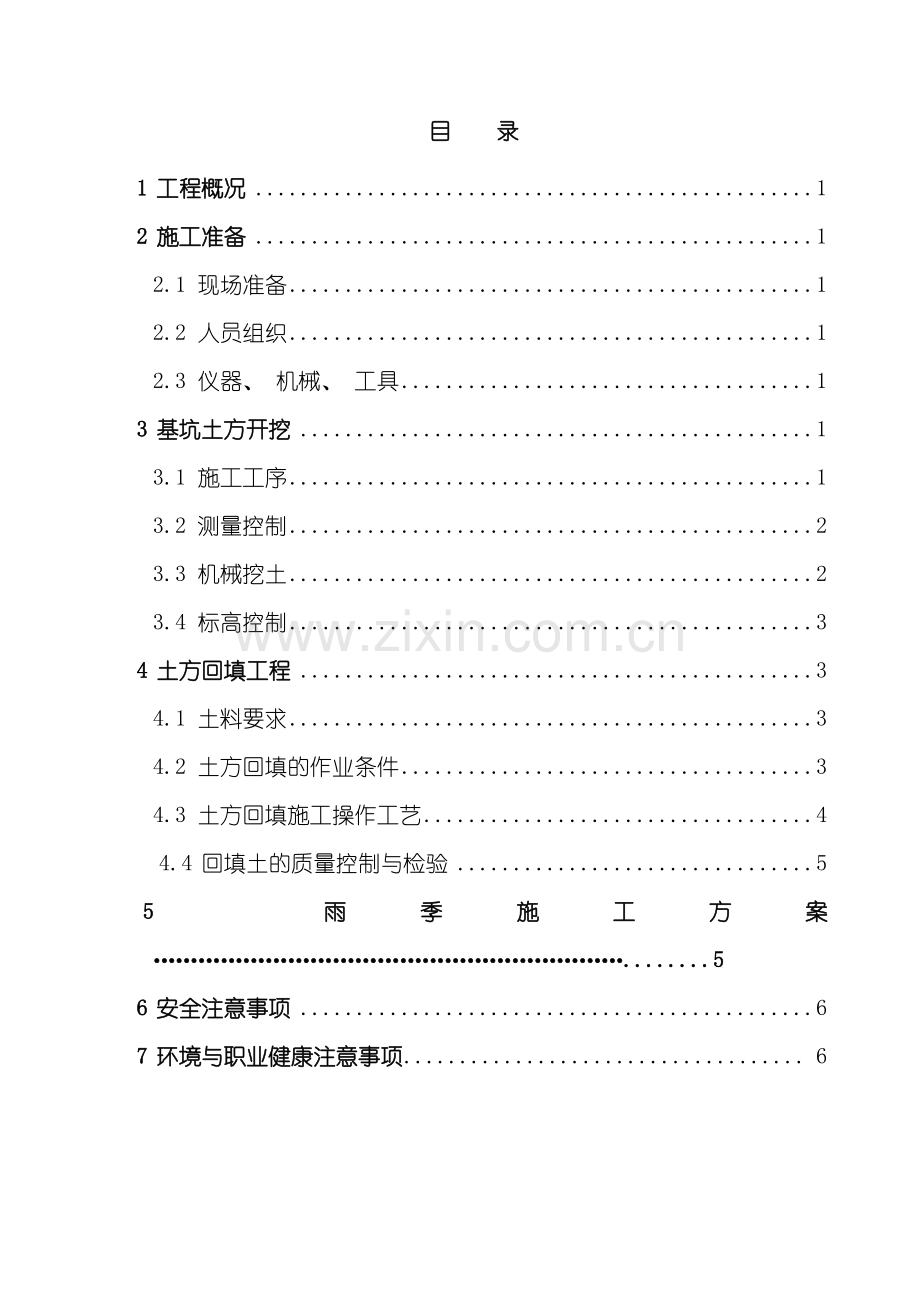

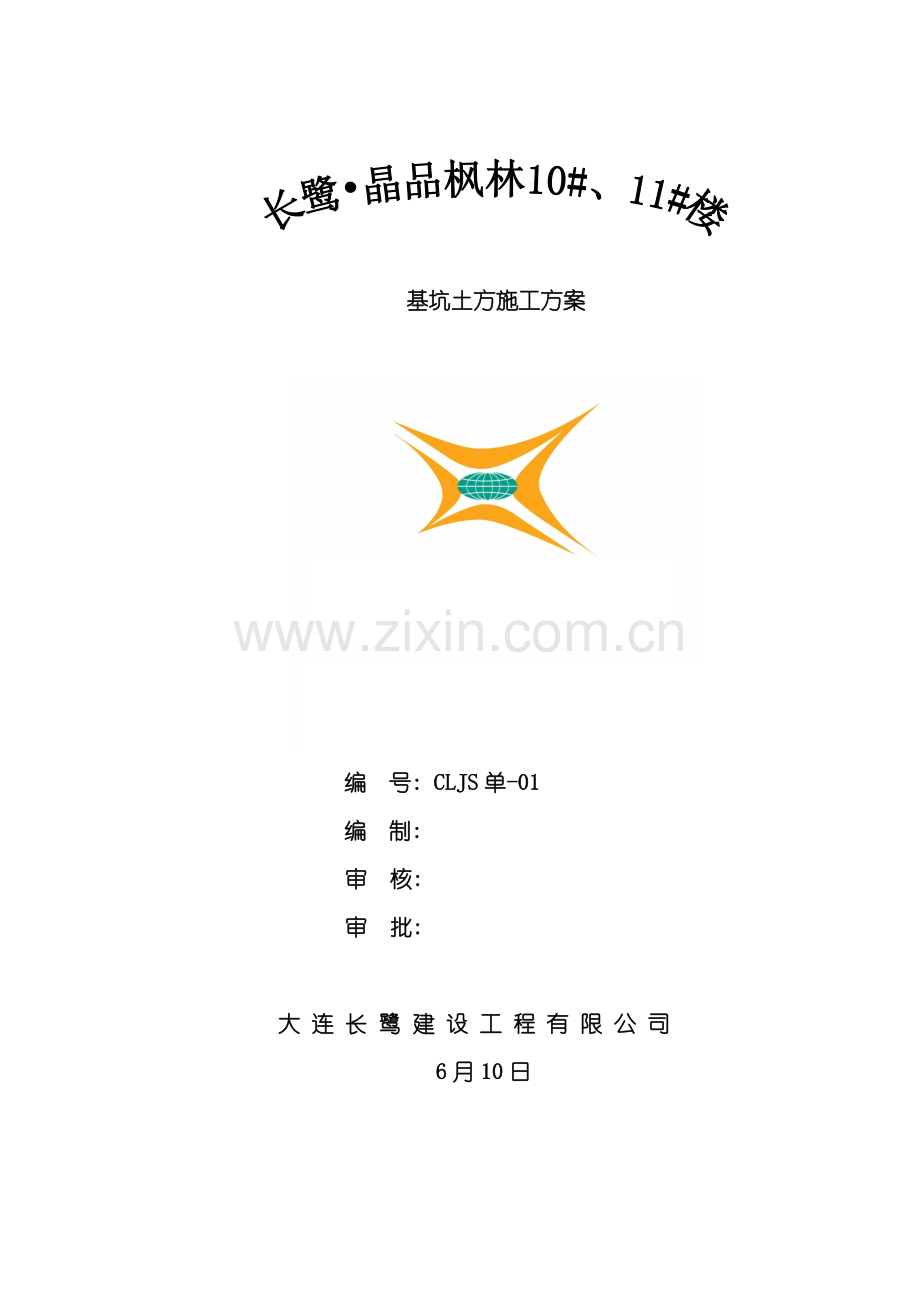

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 基坑土方施工方案编 号: CLJS单-01编 制: 审 核: 审 批: 大 连 长 鹭 建 设 工 程 有 限 公 司 6月10日目 录1 工程概况12 施工准备12.1 现场准备12.2 人员组织12.3 仪器、 机械、 工具13 基坑土方开挖13.1 施工工序13.2 测量控制23.3 机械挖土23.4 标高控制34 土方回填工程34.1 土料要求34.2 土方回填的作业条件34.3 土方回填施工操作工艺44.4 回填土的质量控制与检验5 5 雨季施工方案.56 安全注意事项67 环境与职业健康注意事项 61 工程概况大连长鹭房屋开发有限公司开发的长鹭晶品枫林项目位于大连市甘井子区椒金山街道矿北, 西靠三道沟车辆管理处, 由大连民用建筑设计研究院有限公司设计, 本次我公司施工的项目为10#、 11#楼, 均为11层, 半地下室为车库, 地上一层为公建, 以上十层均为住宅楼。基础形式为独立柱基础、 墙下条形基础、 人工挖孔灌注桩基础。挖方工程由现有自然地坪开挖, 开挖机械采用1.4m3/次的反铲挖掘机, 自卸汽车排土。考虑到建设单位对施工现场文明施工的要求, 为建设单位塑造良好的施工现场环境, 预留的回填用土应堆放在业主指定的地点, 基础施工完成后立即回填, 回填时采用反铲挖掘机和人工配合回填。2 施工准备2.1 现场准备1) 勘察现场, 了解现场地形、 地貌、 周围环境、 道路交通、 弃土位置及水电供应; 2) 规划场内行车路线, 清除场内障碍物; 3) 按照规划和业主及施工要求做好场内道路修整, 并设置场内排水设施; 4) 根据平面布置图, 布置现场, 通水、 通电; 2.2 人员组织施工员1人, 清槽力工25人, 勤杂工10人, 填方力工30人。2.3 仪器、 机械、 工具准备1) 经过校验的水准仪; 2) 白线( 不少于500米) , 钎子( 约0.5米高, 6钢筋不少于50个) ; 3) 反铲挖掘机一台、 自卸汽车6台( 另根据现场情况及堆土距离随时调增车辆) , 圆头铁锹25把、 镐头10把、 手推车20辆等人工清运土方工具。3 基坑土方开挖3.1 施工工序基坑土方施工的流程为施工准备测量放线土方开挖控制挖深基槽清理验槽下道工序施工3.2 测量控制1) 在施工首级控制网布设完毕后, 应在施工场地测量定位土方的开挖线, 由于在挖土时考虑到现场的挖土机械、 人为的破坏, 因此采用外控法, 即挖土控制点布设在建筑物基坑的外部, 网点的布设以不妨碍挖土开槽施工为前提, 布设于在施工过程中能相互通视的地方。2) 根据现场的地质情况, 基坑边坡土质有黏土、 石灰岩, 由此确定出定位放坡系数暂定为1: 0.25, 并考虑施工过程的预留作业面, 计算出基坑开挖线距离轴线的距离, 以及建筑物基坑开挖线角点的放样坐标。如下图示意: 3) 在现场根据已布设好的首级控制网点进行开挖线的测设, 每测量一个角点, 用钢筋棍大致固定, 挂好白线, 用白灰沿线撒出开挖线。3.3 机械挖土基础挖土采用反铲挖掘机开挖, 为了便于机械更好的发挥其作用, 用1.4立方米/次的挖掘机挖土后一次装车的施工方法进行。开挖总方量为6855M3, 为确保车辆畅通, 设专人指挥, 对挖掘机的工作死角, 基底浮土采用人工清理、 排运, 如基坑开挖遇到少量岩石, 可采用风镐等破除, 如遇到大面积岩层时, 采用机械打眼, 人工爆破进行施工, 爆破手续按市公安局的有关规定办理, 爆破时防护方法和范围由甲乙双方协商解决。3.4 标高控制挖土时先将地表种植土取走, 再进行基坑挖土, 直至挖到-6.00m-6.50m处。挖土过程中要随时测量坑底标高, 防止挖土过程中产生深挖错挖等现象。在坑底利用机械挖土时, 应保留200mm厚的土层用人工开挖。人工清理紧随机械开挖之后。首先将钎子插入土中, 然后拉白线网, 使网平面标高比基坑设计标高高200mm, 人工清理时以此为准, 清理后的土直接堆到待开挖部位, 用挖掘机挖走。对于基底已达到设计标高, 但未挖到持力层的要继续下挖直至有稳定分布的强风化岩层, 之后采用人工清理基底。基坑按设计要求挖完后, 须经设计、 勘察、 监理、 质量监督等部门进行验槽, 符合要求后方可进行下道工序。在挖土过程中, 如发现软弱土层, 洞穴、 管沟等地下障碍物, 及时会同监理和设计人员协商解决。4 土方回填工程4.1 土料要求填方土料应符合设计要求。回填材料应为挖方过程中产生的土料, 由于回填范围较大, 回填土要求特别严格。为保证填方的强度和稳定性, 回填土采用开挖出的粘土分层进行回填, 回填厚度不大于250mm ,压实系数大于0.94。主要机具有: 打夯机、 翻斗车、 筛子、 铁锹、 2m靠尺、 胶皮管、 小线等。4.2 土方回填的作业条件1) 基坑土方回填必须在基础柱达到足够的强度, 相应的隐蔽工程均已经完成的情况下完成。2) 基坑回填应分层、 水平压实; 基坑回填高程不一致时, 应从低处逐层填压; 基坑分段回填接茬处, 已填土坡应挖台阶, 其宽度不得小于1m, 高度不得大于0.5m。3) 基坑土层的回填应做到均匀、 堆成, 以避免结构不均匀受力, 并要求分层夯实, 每层厚度不大于0.5m独立柱500mm范围内以及地下管道线周围的土层回填必须采用人工夯实, 层厚0.5m, 严禁采用机械碾压。4) 土料的选用与含水量的控制: (1) 全部土料均采用粘土或强风化辉绿岩。(2) 为获得最佳的夯实效果, 必须使土料有最优含水量, 令其夯实后获得最大干密度, 粘土的最优含水量为19%-23%, 最大干密度1.58-1.70, 施工中一般以握手成团, 落地开花为宜判断含水量是否符合要求。同时做压实试验, 确定土料含水量控制范围。(3) 当含水量过大, 可采取掺入干土或其它吸水材料的措施; 若土料过干, 则应适量加水喷洒, 洒水前应取土样试验, 确定洒水量, 以免影响效果, 同时洒水亦必须均匀。4.3 土方回填施工操作工艺1) 工艺流程: 基槽底清理杂物检验土质分层铺土、 耙平分层夯打密实检验密实度修整找平验收。2) 填土前将基槽内的垃圾等杂物清理干净。3) 检查回填土的质量有无杂物, 粒径控制务必经过钢丝网筛过筛, 以及回填土的含水率; 如含水率偏高, 应采用翻松、 晾晒或均匀掺入干土等措施; 如遇回填土的含水率偏低, 应预先洒水润湿。4) 回填土采用打夯机分层铺摊, 每层虚铺厚度为250mm。5) 回填土应每层至少夯打三遍。打夯应一夯压半夯, 夯夯相接, 行行相连, 纵横交叉。而且严禁采用水浇使土下沉的所谓”水夯”法。6) 基槽回填应在相对两侧或四周同时进行。7) 回填房心及管沟时, 为防止管道中心城位移或损坏管道, 应用人工先在管子两侧填土夯实; 并应由管道两侧同时进行, 直至管顶0.5m以上时, 在不损坏管道的情况下, 方可采用打夯机夯实。在抹带接口处, 防腐绝缘层或电缆周围, 应回填细粒料。8) 每层回填土夯实后, 应按规范规定进行环刀取样, 测出干土的质量密度; 达到要求后, 再进行上一层的铺土。回填土每层按100500平方米取样一组, 取样部位在每层压实后的下半部。9) 修整找平: 填土全部完成后, 应进行表面拉线找平, 凡超过标准高程的地方, 及时依线铲平; 凡低于标准高程的地方, 应补土夯实。4.4 回填土的质量控制与检验1) 为使本工程回填土的质量能符合设计要求, 必须对每层回填土的质量进行检验。采用环刀法取样测定土的干密度。当检验结果达到设计要求后, 才能填筑上层土。2) 基坑回填要按要求及时取样, 每层均不少一组, 取样部位在每层压实后的下半部。3) 回填土压实后测试土的干密度应达到要求。4) 当整个土方回填完成, 应进行资料整理。试验报告要注明土料种类, 设计要求的土干密度, 试验日期, 试验结论和试验人员签字归档。5 雨季施工基坑边坡保护措施由于基础施工工期较短, 在雨季施工期间对边坡采取在坡上铺五彩布, 在坡顶及坡脚用编织袋装土压住或用砖压住。为防止五彩布脱落, 在上部及底部均应搭盖不少于800mm, 并在坡脚设排水沟, 如图:边坡护面图6 安全注意事项1) 挖土司机必须持证上岗。机械施工区域禁止无关人员进入场地内; 挖掘机工作回转半径范围内不得站人或进行其它作业。2) 挖掘机操作和汽车装土行驶要听从现场指挥; 所有车辆必须严格按规定开行路线行驶, 防止撞车。3) 夜间作业, 机上及工作地点必须有充分的照明设备, 在危险地段应设置明显的警示标志和护栏。4) 几台机械同时开挖时, 挖土机的间距必须大于10m, 在挖土机作业范围内, 不得进行其它作业。5) 要边开挖边利用反铲对土质松软的边坡进行压实,将坡体土层拍实,避免出现雨天滑坡现象。6) 土必须由上而下, 逐层进行, 严禁先挖坡脚或逆坡挖土。7) 基坑开挖时严格按要求放临时坡。8) 机械操作中进铲不应过深, 提升不应过猛。9) 向汽车上卸土应在车子停稳定后进行, 禁止铲斗从汽车驾驶室上越过。10) 挖土过程中如遇到明线管道、 电缆及其它埋没设物应及时报告, 不得擅自处理。11) 开挖至2m深时, 基坑四周应加设1.2M高的栏杆。人员上下基坑走坡道或搭设的通道。12) 每日或雨后必须派专人检查土壁及边坡稳定情况, 在确保安全的情况下继续工作。13) 随时注意边坡的稳定性, 如有异常情况, 人员马上撤离现场, 确保人员安全。7 环境与职业健康注意事项1) 材料装卸、 搬运、 施工、 拆除、 码放要轻拿轻放, 严禁抛掷。2) 外运土方车辆要加以覆盖, 避免扬尘。3) 在现场出口处设洗车槽, 开出现场的车辆进行轮胎和车底冲洗。4) 夜间施工应采用定向灯罩, 避免对周围社区造成光污染。5) 机械清理保养尽量不在工地现场进行。特殊情况下, 应采取适当的保护措施, 防止油品遗洒。6) 严禁在作业场所吸烟、 生火。作业地点应采取防尘、 防噪的围蔽措施。7) 施工现场提倡文明施工, 建立健全控制人为噪声的管理制度, 尽量减少人为的大声喧哗, 增强全体施工人员防噪声扰民的自觉意识。8) 严格控制作业时间, 晚间作业时, 应尽量采取降噪措施。事先做好周围群众的工作, 并报工地所在的区环保局备案后方可施工。9) 尽量选用低噪声或备有消声降噪设备的施工机械。大噪音的机械夜间施工时尽量暂停使用。
