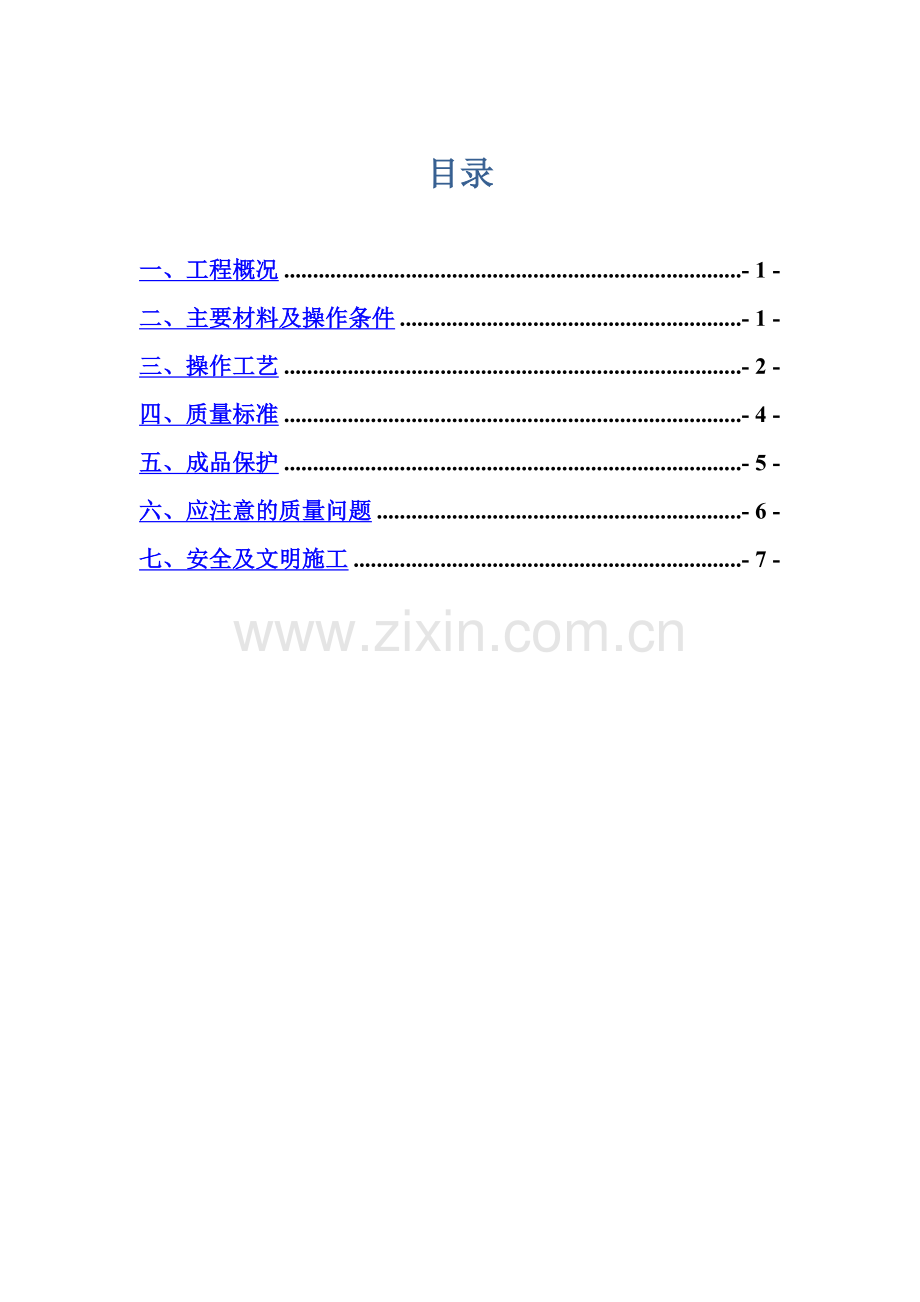

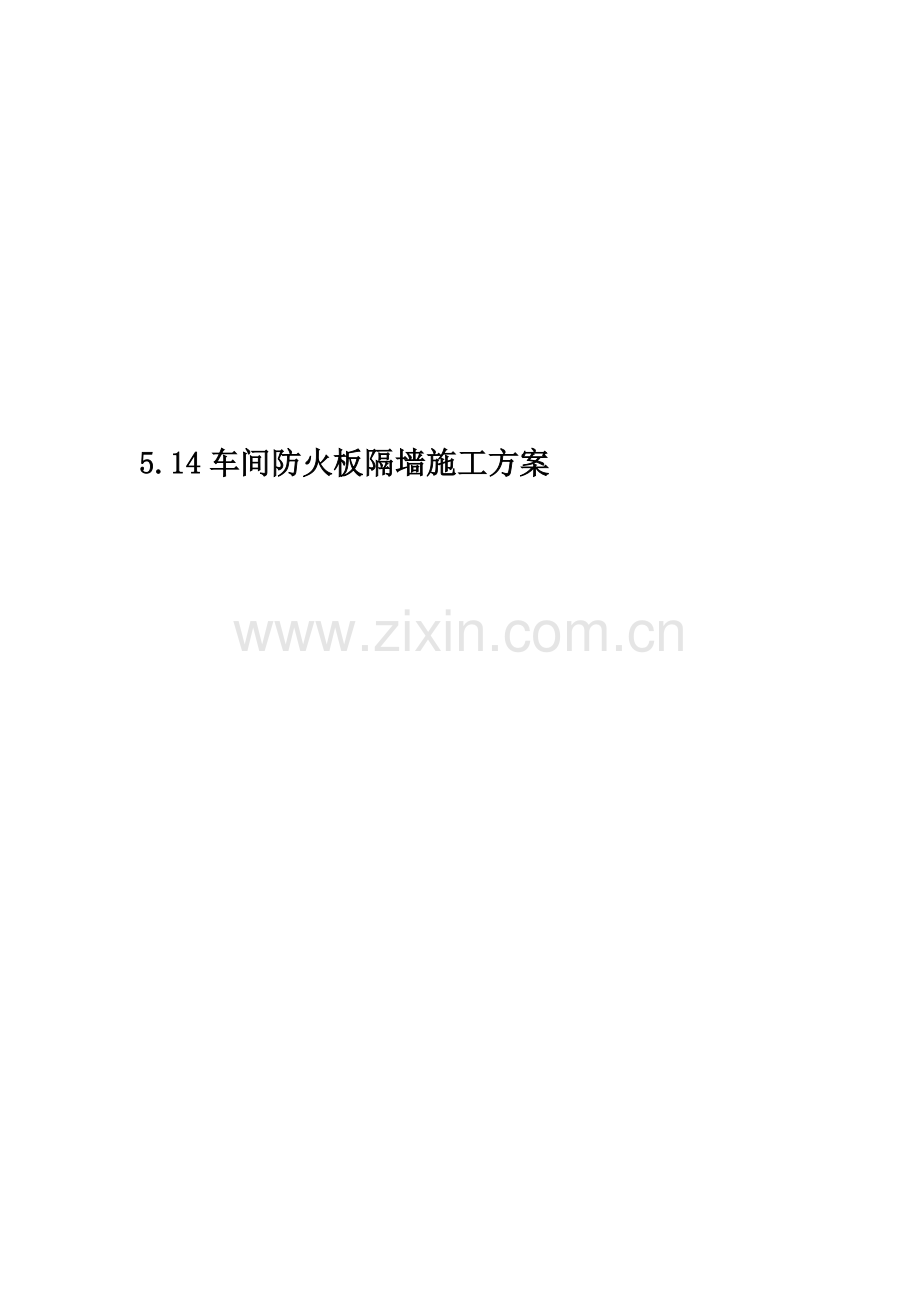

1、5.14车间防火板隔墙施工方案目录一、工程概况- 1 -二、主要材料及操作条件- 1 -三、操作工艺- 2 -四、质量标准- 4 -五、成品保护- 5 -六、应注意的质量问题- 6 -七、安全及文明施工- 7 -防火板施工方案编制人: 审核人:审批人: 编制单位:苏州艺臣建筑装饰工程有限公司一、工程概况 序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7施工总承包8施工主要分包苏州艺臣建筑装饰工程有限公司9合同承包范围该工程的所有工作内容10结算方式固定价加预算外调整11合同工期15天12开工时间2015年5月 日13合同质量目标确保合格、文明工地. 二、主要材

2、料及操作条件 (1)轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、100mm宽竖向龙骨、75mm宽竖向龙骨、横向龙骨应符合设计要求。(2)轻钢骨架配件:支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。(3)紧固材料:燕尾钉、膨胀螺栓、木螺丝等。(4)罩面板材: 10mm厚防火板. (5)材料经监理甲方确认后方可进料施工。(6)主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、线坠、靠尺等。(7)作业条件(1)轻钢骨架、防火板隔墙施工前应先完成基本的验收工作。(2)根据设计施工图和材料计划,查实隔墙的全部材料,使其配套齐备。(3)所有的材料,必须有材料检测报告、合格证。三、操

3、作工艺(1)工艺流程 轻隔墙放线安装沿顶龙骨和沿地龙骨 竖向龙骨分档安装竖向龙骨安装横向龙骨卡档安装防火板施工接缝做法面层施工(2)放线:根据设计施工图,在已做好的砌体压顶梁和钢梁上放出隔墙位置线,并放好顶龙骨位置边线。(3)安装沿顶龙骨和沿地龙骨:按已放好的隔墙位置线,按线安装顶龙骨和地龙骨,沿地龙骨用膨胀螺丝与压顶梁固定,沿顶龙骨用燕尾钉或木螺丝与钢梁固定。(4)竖龙骨分档:在安装顶地龙骨后,按400间距进行分档。(5)安装龙骨:按分档位置安装竖龙骨,竖龙骨上下两端插入沿顶龙骨及沿地龙骨,调整垂直及定位准确后,用抽心铆钉固定;靠墙、柱边龙骨用木螺丝与墙、柱固定,钉距为1000mm。(6)安

4、装横向卡挡龙骨:根据图集要求,隔墙高度大于石膏板长度时应加横向卡档龙骨,采向抽心铆钉或螺栓固定,用于拼接两块防火板。龙骨安装示意图 (6)安装防火板检查龙骨安装质量是否符合设计及构造要求,龙骨间距是否符合防火板宽度的模数。防火板用自攻螺钉固定,防火墙高6.85M到顶.防火墙做法为120厚(100mm龙骨+2*10mm防火板+岩棉)。 安装墙体内电管、电盒和电箱设备。安装墙体内防火、防潮填充材料,与另一侧防火板同时进行安装填入。安装墙体另一侧防火板:安装方法同第一侧防火板,其接缝应与第一侧面板错开。安装双层防火板:第二层板的固定方法与第一层相同,但第三层板的接缝应与第一层错开,不能与第一层的接缝

5、落在同一龙骨上。(7)接缝做法:防火板接缝做法有三种形式,即平缝、凹缝和压条缝。可按以下程序处理。刮嵌缝腻子:刮嵌缝腻子前先将接缝内浮土清除干净,用小刮刀把腻子嵌入板缝,与板面填实刮平。粘贴拉结带:待嵌缝腻子凝固原形即行粘贴拉接材料,先在接缝上薄刮一层稠度较稀的胶状腻子,厚度为1mm,宽度为拉结带宽,随即粘贴接结带,用中刮刀从上而下一个方向刮平压实,赶出胶腻子与接结带之间的气泡。刮中层腻子:拉结带粘贴后,立即在上面再刮一层比拉结带宽80mm左右厚度约1mm的中层腻子,使拉结带埋入这层腻子中。找平腻子:用大刮刀将腻子填满楔形槽与板抹平。(8)墙面装饰:刮腻子、刷防火涂料。四、质量标准(1)主控项

6、目骨架隔墙所用的龙骨、配件、墙面板、填充材料及嵌缝材料的品种、规格、性能符合要求骨架隔墙工程边框龙骨必须与基体结构连接牢固,并应平整、垂直、位置正确。骨架隔墙中龙骨间距和构造连接符合设计要求。骨架隔墙的墙面板应安装牢固,无脱层、翘曲、折裂及缺损。墙面板所用接缝材料的接缝方法应符合设计要求。(2)一般项目隔墙表面应平整光滑、色泽一致、洁净、无裂缝,接缝应均匀、顺直。骨架隔墙上的孔洞、槽、盒应位置正确、套割吻合、边缘整齐。骨架隔墙内的填充材料应干燥,填充应密实、均匀、无下坠。骨架隔墙安装的允许偏差及检验方法应符合下表规定。骨架隔墙安装的允许偏差和检验方法项次项目允许偏差(mm)检查方法1立面垂直度

7、3用2m垂直检测尺检查2表面垂直度3用2m垂直检测尺检查3阴阳角方正3用直角检测尺检查4接缝直线度拉5m线,不足5m拉通线,用钢直尺检查5压条直线度拉5m线,不足5m拉通线,用钢直尺检查6接缝高低差1用钢尺和塞尺检查五、成品保护(1)轻钢龙骨隔墙施工中,工种间应保证已装项目不受损坏,墙内电管及设备不得碰动错位及损伤。(2)轻钢骨架及防火板入场,存放使用过程中应妥善保管,保证不变形,不受潮不污染、无损坏。(3)已安装完的墙体不得碰撞,保持墙面不受损坏和污染。六、应注意的质量问题(1)墙体收缩变形及板面裂缝:原因是竖向龙骨紧顶上下龙骨,没留伸缩量,超过2m长的墙体未做控制变形缝,造成墙面变形。隔墙

8、周边应留3mm的空隙,这样可以减少因温度和湿度影响产生的变形和裂缝。(2)轻钢骨架连接不牢固,原因是局部结点不符合构造要求,安装时局部节点应严格按图规定处理。钉固间距、位置、连接方法应符合设计要求。(3)墙体罩面板不平,多数由两个原因造成:一是龙骨安装横向错位,二是防火板厚度不一致。明凹缝不均:防火板拉缝不很好掌握尺寸;施工时注意板块分档尺寸,保证板间拉缝一致。七、安全及文明施工(1)进入施工现场人员必须正确戴好合格的安全帽,系好下颚带,锁好带扣;(2)作业时必须按规定正确使用个人防护用品,着装要整齐,严禁赤脚和穿拖鞋、高跟鞋进入施工现场;(3)新进场的作业人员,必须首先参加入场安全教育培训,经考试合格后方可上岗,未经教育培训或考试不合格者,不得上岗作业;(4)施工现场禁止吸烟,禁止追逐打闹,禁止酒后作业;(5)施工现场的各种安全防护设施、安全标志等,未经领导及安全员批准严禁随意拆除和挪动;(6)机械的各类防护装置齐全,各种机具外壳均需要接零保护;(7)现场配电线路不得有老化漏电现象,移动式机械设备、手持式电动工具要配有漏电保护器,漏电保护器合格、可靠;(8)严格按照施工总平面图码放材料,不得乱堆乱放;(9)施工现场保持清洁,垃圾及时清理,清运。- 7 -
