腐殖土施工方案

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。

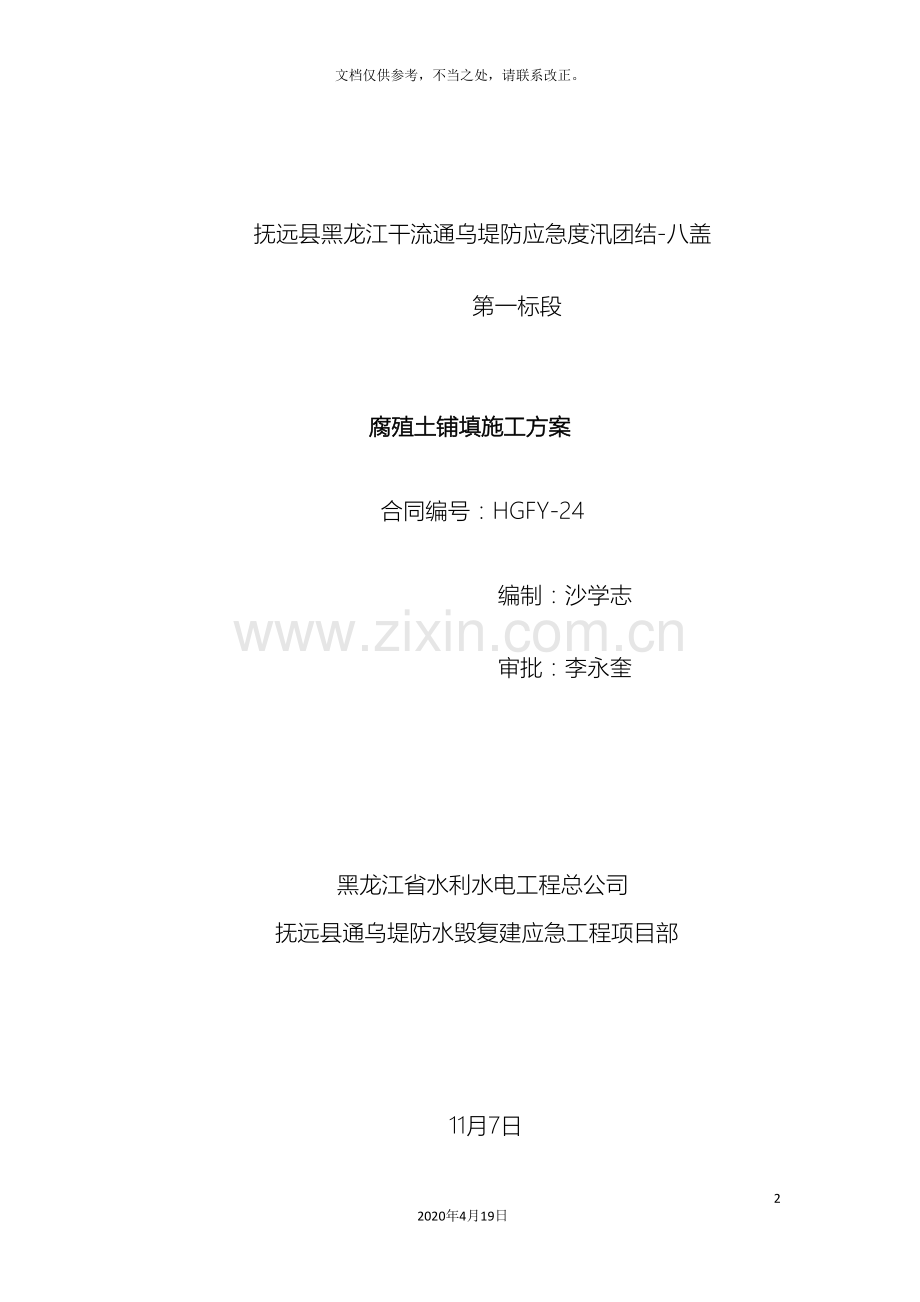

抚远县黑龙江干流通乌堤防应急度汛团结-八盖

第一标段

腐殖土铺填施工方案

合同编号：HGFY-24

编制：沙学志

审批：李永奎

黑龙江省水利水电工程总公司
抚远县通乌堤防水毁复建应急工程项目部

11月7日

第一节 引用规范及标准
《堤防工程施工规范》SL260-1998；
《地基与基础工程施工及验收规范》GB 50202-
《工程测量规范》GB50026- ；
《碾压式土石坝设计规范》（SL274- ）；
《碾压式土石坝施工技术规范》DL／T 5129－ ；
《水利水电工程工程量计算规定》（SL328- ）；
《土工试验规程》SL237-1999；
第二节 工程概况
本标段设计在背水侧贴破进行腐殖土铺填，其上进行草皮护坡。工程量1798m3。
第三节 进度安排
计划201 年 月 日开工，201 年 月 日完工。日历天数 天，平均 m3/d。
第四节 施工放样
⑴ 放样工作开始前，详细查阅工程设计图纸，了解设计要求与现场施工需要，收集施工区域平面与高程控制成果。
⑵ 根据不同建筑物放样精度要求，选择放样方法。
⑶ 施工测量放样以正式的设计图纸和文件（包括修改通知）作为依据，不得凭口头通知或未经批准的草图放样。放样前，认真核对设计图纸中的有关数据和几何尺寸，确认无误后，作为放样依据。
⑷ 所有放样点线均保证有校核条件，现场取得的放样及检查验收资料，认真进行复核，确认无误后才能交付使用。放样结束后，提供书面的放样成果资料给使用单位。
⑸ 放样前要选择与放样精度相适应的仪器设备，并进行各项误差的检查与校正。
第五节腐殖土铺填施工
铺填采用薄层铺料，根据工程的总体进度计划安排，采取分区填筑的方法。
铺填主要包括土料开采、运输、卸料、平料、整形、质量检查等基本作业及清理基面、接缝处理等辅助作业。
1开采
在工程开工前，与业主、监理共同策划集中取料场。集中料场表面一般为熟土。
2土料运输、上堤
当背水侧削坡经检测合格后方可铺筑腐殖土。土料含水量合格后用1m3挖掘机直接装自卸汽车运至填筑作业仓面。运输线路为由料场通往堤顶的运输道路，然后再经堤顶路到达填筑作业面，按卸土厚度确定运土距离，采用进占法卸料。为保持土料正常的填筑含水量，日降雨量大时，停止填筑。雨后复工处理要彻底，首先人工排除表层局部积水，按设计要求处理。严禁在有积水、泥泞和运输车辆走过的堤面上填土。
3摊铺
利用T103推土机将土料堆沿着堤防横断面方向推平。挖掘机铺填作业从最低处开始，按水平分层次进行，不顺坡铺填。当堤基横断面坡度陡于1：5时，削至缓于1：5。作业面分层统一铺土，统一碾压，严禁出现界沟。
4填筑质量控制
（1）、土方填筑前，会同监理人进行以下各项目的质量检查和验收：
1）填筑前对地形平、剖面测量资料的复核检查；
2）填筑前按规定进行基础面清理质量的检查和验收；
3）料场开采区各种土方填筑料的物理力学性质的抽样检验；
5削坡整形
铺填每升高2～3m进行一次修整，使坝体填筑保持设计断面，为进行坝面修整，在填筑坝壳料时超填（超出设计线水平宽度），由反铲挖掘机自下而上削坡，并经人工修整，使坝面平顺，留出压实量（由试验确定）。削坡下来的料可再次上坝。施工方法示意图如下：

6坡面的破坏及修复
①破坏原因。坡面遭受的破坏有自然因素和人为因素。自然因素有暴雨、滑坡。人为因素有，坡面保护措施不周全，边坡爆破块石飞落，坝顶和边坡排水沟未形成，坝顶石块、物体滚落砸坏等。②修复方法。视破坏程度而确定，一般有表面处理、分层夯实或碾压处理。表面处理。对表面破坏厚度小于30cm的可采用表面处理。先用人工将坡面松散碎石挖除，露出密实的垫层面，然后铺筑填筑料。对距坝顶较近的部位，可采用自卸汽车直接入仓；对距坝顶较远的部位，采用坝面小车运输料。对冲沟或表面破坏厚度大于30cm的可采用分层填筑、人工夯实或小型振动压实处理。先清除表面松散碎石层，然后分层填筑石料。人工夯实的分层厚度小于10cm，小型振动碾碾压分层厚度小于20cm。

CB34 报 告 单
（黑水总[ ]报告 07号）
合同名称：黑龙江干流堤防应急度汛工程抚远县通乌堤防团结-八盖一标土方工程
合同编号：HGFY-24
报告事由：本标段腐殖土铺填项目无取土料场，我部经过综合考虑，决定采用堤身填筑的粘土料场的剥离层的熟土铺填。腐殖土填筑方量1798m3，综合运距11km，单价40.55元/ m3，详见清单，特此报告。

承 包 人：黑龙江省水利水电工程总公司抚远县
通乌堤防水毁复建应急工程项目部
项目经理：
日 期： 年 月 日
监理机构意见：

监 理 机 构：黑龙江省水利工程建设监理公司
通乌堤防水毁复建应急工程建设监理部
总监理工程师：
日 期： 年 月 日
发包人意见：

发 包 人：黑龙江省三江工程建设管理局
负 责 人：
日 期： 年 月 日
说明：本表一式 份，由承包人填写。监理机构、发包人审签后，随同审核意见，承包人2份，监理机构、发包人、设代机构各1份。

增加工程量说明

本标段腐殖土铺填项目无取土料场，我部经过综合考虑，决定采用堤身填筑的粘土料场的剥离层的熟土铺填。腐殖土填筑方量1798m3，综合运距11km，单价40.55元/ m3，详见清单。

建设单位：黑龙江省三江工程建设管理局
负责人：
监理单位：黑龙江省水利工程建设监理公司
现场监理：
施工单位：黑龙江省水利水电工程总公司
负责人：
年 月 日

工程量清单
序号
名称
单位
数量
单价
合价(元)
备注
1
腐殖土铺填
m3
1798
40.55
72909

建设单位：黑龙江省三江工程建设管理局
负责人：
监理单位：黑龙江省水利工程建设监理公司
现场监理：
施工单位：黑龙江省水利水电工程总公司
负责人：
年 月 日
