汽机本体及附属设备拆除施工方案稿模板.doc

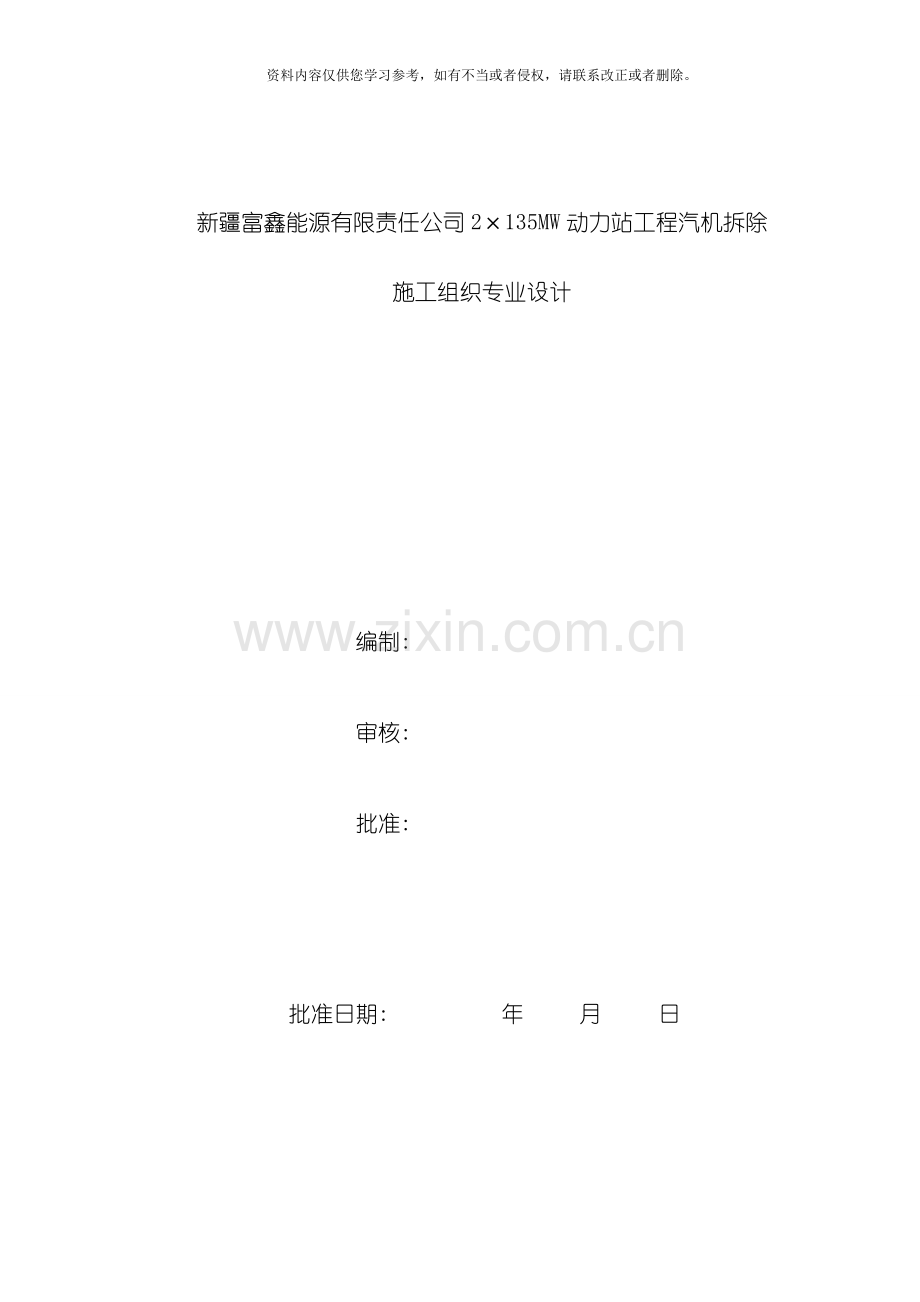

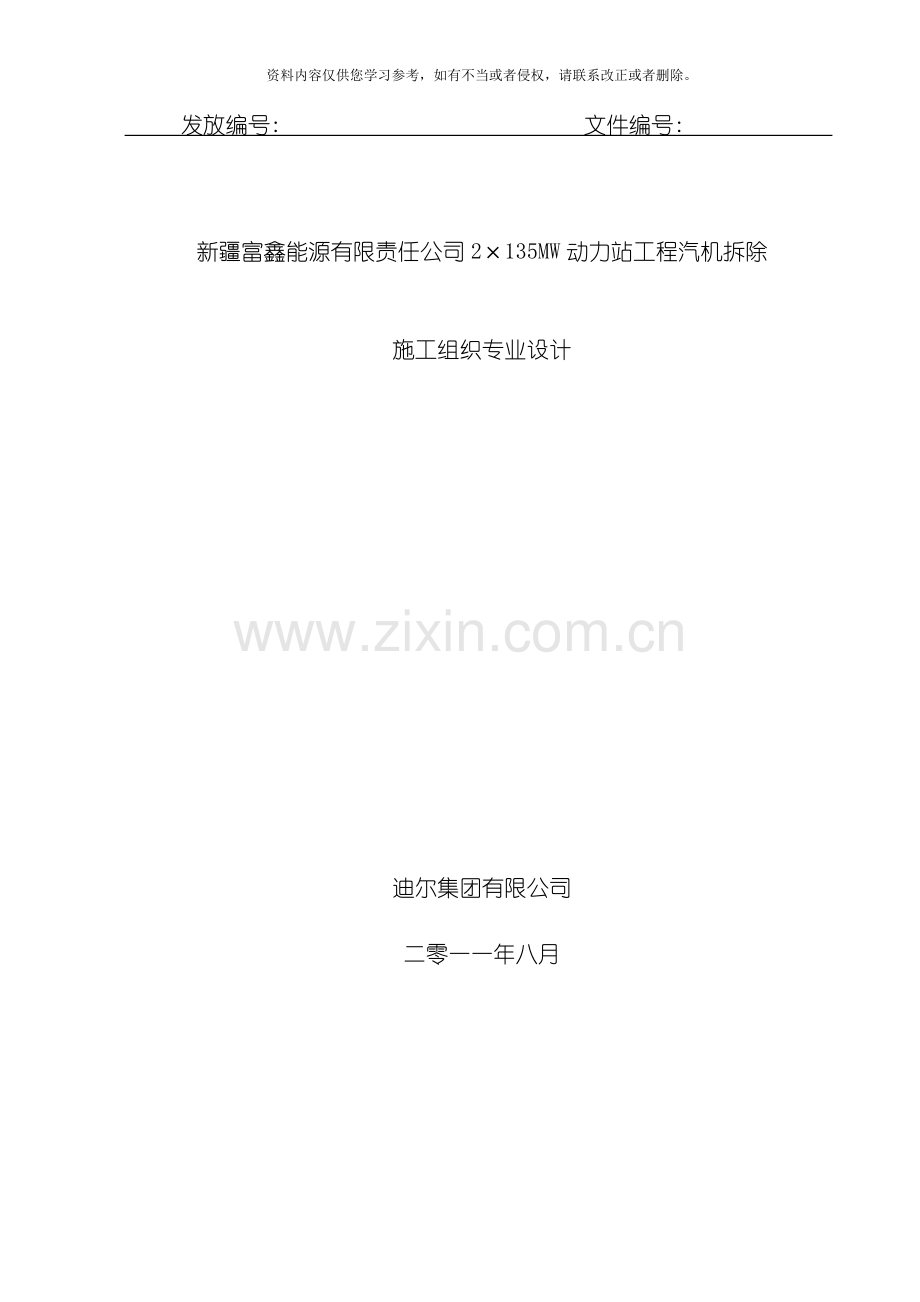

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 发放编号: 文件编号: 新疆富鑫能源有限责任公司2135MW动力站工程汽机拆除施工组织专业设计迪尔集团有限公司二零一一年八月 新疆富鑫能源有限责任公司2135MW动力站工程汽机拆除施工组织专业设计 编制: 审核: 批准: 批准日期: 年 月 日目 录1 工程概况11.1 工程结构11.2工程范围及特点、 难点11.3 工程环境12.编制原则22.1编制依据23.总体方案33.1总体施工方案33.3 技术设计重点和施工难点53.4拆除方案53.5 具体施工步骤 : 74.安全专项措施155工器具、 劳动力及进度计划175.1劳动力人员投入计划175.2工器具投入计划175.3 计划工程进度186安全文明施工制度186.1安全管理制度196.2 文明管理制度217 职业健康安全风险控制计划表( RCP) 228 环境控制计划表231 工程概况1.1 工程结构本次拆除的汽轮机、 发电机均由上海动力厂制造, 型号分别为N135-13.24/535/535、 QFS-135-2, 汽轮机为超高压、 中间再热、 双缸、 双排气、 凝汽式汽轮机, 发电机是双水内冷式汽轮发电机。 汽轮机本体主要由高中缸、 低压缸、 主汽门、 调门组等组成。发电机本体由发电机转子、 发电机静子、 励磁机、 冷却水系统等组成。主要辅机包括: 给水泵甲、 乙, 凝结水泵甲、 乙、 高低压加热器、 除氧器等组成。1.2工程范围及特点、 难点本工程拆除范围包括镇江发电有限公司#1、 2机组汽机厂房内所有设备设施及管路系统。本次拆除作业的特点为保护性拆除, 同时确保设备性能的完好性及使用性。拆除作业空间狭小, 作业的层次比较多, 起吊频次多, 大件起吊拆除为本工程的难点。本次施工为保护保护性拆除和施工, 在施工中必须严格采取保护性措施是本项拆除的特点, 考虑设备的回收利用, 按照图纸对拆除设备的不同部位、 不同标高采用不褪色记号笔进行标记, 要求标记清楚, 标记的位置在拆卸运输过程中不易碰损的地方, 以保证位置的准确性。同时做好封口的封堵及保护。汽轮机设备及其附属均为钢结构件, 拆除手段主要是采用氧焊气割, 其它法兰螺栓连接可采用专用扳手予以拆除。套装油管的拆除的采取角磨切割封板焊缝, 及手工切割管道进行, 禁止火焰切割。1.3 工程环境本项拆除工程环境为封闭式厂房, 分别为汽机房除氧间。工程环境受厂房限制, 光线比较, 通风效果也不理想, 材料运输通道有限, 材料堆场要求高。具体环境示意图如下: 2.编制原则2.1编制依据2.1.1甲方提供的资料及招标书的要求.2.1.2国家标准2.1.2.1 建设部: 施工机械安全操作规程2.1.2.2 中华人民共和国行业标准电业安全工作规程(DL408-91)2.1.2.3建筑拆除工程安全技术规范(JGJ147- )2.1.2.4电力建设安全工作规程( 第一部分, 火力发电厂部分DL5009.1- ) 2.1.2.5 GB/6076-85起重机械安全规程2.1.2.6施工现场临时用电安全技术规范JGJ46- 2.1.2.7建筑施工高处作业安全技术规范JGJ80-912.1.2.8建筑拆除工程安全规范JGJ147- 2.1.2.9建筑施工现场环境与卫生标准JGJ146- 2.1.2.10特种作业人员安全管理规则GB5306-852.1.2.11建筑施工扣件式钢管脚手架安全技术规范JGJ130- 2.1.3现场勘察资料2.2编制原则2.2.1 安全要求: 保证周围保留设备、 建构筑物及现场人员的安全。2.2.2 质量要求: 准备各种技术资料、 规程、 规范和记录表格, 记录拆除过程中设备质量状态, 根据原始设备清单清点的零部件, 做好设备标识, 特别对损坏件必须作好记录。 2.2.3 其它要求: 需拆除设备在包装前应清除其内部水分、 污垢和杂物。管接头和焊接管孔以及不装箱的管子均应封闭。法兰密封面除涂上防锈油外, 还应包上防潮的材料(如牛皮纸、 塑料纸或油毡纸等), 再用盖子封好。3.总体方案3.1总体施工方案3.1.1为使拆除工作能安全顺利有序的进行, 拆除工作应先切断厂房内的所有的电源。拆除施工用的电源则根据需要采用临时电源, 如行车、 空气压缩机、 照明等使用的电源。3.1.2设备拆除时放尽所有转动机械内的润滑油; 拆除保温、 打开所有疏、 放水门及放空气门, 拆除管道; 拆除支吊架; 拆除转动机械应先拆除所有的设备上的附件及辅助设备( 各种容器) ; 最后拆除发电机定子。3.1.3汽机房内起吊设备行车, 在拆除期间应充分予以利用, 施工人员应在使用前进行有关检验、 查看使用手续, 并施工期间的使用、 维护及安全责任由专职人员负责。3.1.4虽然是拆除工作, 依然应该保持厂房内的整洁和道路畅通。同时做好应急预案工作。3.2 拆除要求3.2.1拆除保温要求: 拆下的保温材料分类装袋堆放, 以便清运。高处拆除时, 不得往下扔, 应由人工传递至地面。3.2.2汽水管道的拆除要求3.2.21油、 酸、 碱管道拆除前必须吹扫干净并采取可靠的安全措施, 确认无残留后才能拆除。3.2.2.2弹簧支吊架拆除时, 应注意弹簧的释放长度, 必要时应进行临时固定, 以免弹出伤人。3.2.2.3拆除衬胶及衬塑管时, 禁止动用明火。3.2.3汽轮机的拆除要求3.2.3.1拆光保温, 割开所有与缸体连接管道, 再分别拆除相关阀门、 上下缸体、 隔板及内缸等。3.2.3.2拆除缸体时应确认其已处于自由状态, 防止行车过载。3.2.4发电机定子的拆除要求3.2.4.1应先凿去二次灌浆层, 拆除可分拆部分, 尽可能减小定子拆除的最大负载。3.2.4.2定位销拆除应用加松动剂和加热等方法来处理, 不得进行野蛮处理。3.2.4.3发电机定子是否能利用行车加固后进行起吊, 投标人应进行核算并编制方案, 组织专家论证, 并对后果负责。3.2.5辅机设备的拆除要求 3.2.5.1在拆除管道与辅机设备的连接时, 应根据实际需要在设备的进口和出口处加临时隔离设施。确认润滑油已放空, 电缆已拆除, 松开或者是拆除地脚螺栓的螺母, 凿去二次灌浆层。确认撬动底板使之松动, 然后吊开设备, 如无法松动底板, 则可将设备单独拆除, 然后将底板周围的砼凿掉后吊下底板。3.2.5.2拆除模块型安装的设备时, 应尽可能的保证其完整性。如定冷水模块、 密封油模块等。3.2.6凝汽器的拆除。3.2.7除氧器及除氧水箱的拆除要求: 除氧器水箱的整体拆除有较大的难度, 建议采用破坏性的拆除方法。3.2.8凝泵的拆除。3.2.9高、 低加的拆除。3.2.10给水泵的拆除。3.2.11射水抽气器的拆除。3.2.12汽机房行车拆除。3.2.13汽机房外管道拆除。要求: 汽机间内的蒸汽管道( 属运行管道) , 必须严格按招标人指定位置拆除, 未经招标人同意不得乱动。汽机房外地下循环水管道, 只允许按指定隔离范围内的位置拆除, 不得拆除道路下方的管道。3.3 技术设计重点和施工难点3.3.1本工程不同于常规新建或改建, 拆除专业性要求高。3.3.2施工场地有限, 安全文明施工标准要求高、 难度大, 需同时保证在运行机组安全和拆除工作自身安全。3.3.3施工中安全施工是本工程控制的重点。本阶段带电作业区域较多, 隔离保护措施复杂。3.3.4 本工程为保护性拆除, 对大型设备构件的拆除分解可操作性要求高。3.3.5工程因施工场地有限, 拆解部件的垂直运输对机械设备装备能力要求较高。3.3.6工程作业层面较高, 高空作业危险系数较大。3.3.7 拆除对汽机的扩建平台、 楼梯、 扶手安全牢固性影响较大, 施工人员有高空坠落危险。3.3.8本工程为封闭式室内环境, 照明通风效果差, 拆除现场扬尘较大。3.4拆除方案3.4.1汽轮机拆除3.4.1.1工作流程拆车衣拆保温拆各联接管道拆前后轴承箱上半( 含盘车) 拆汽发联轴器螺栓拆除汽缸中分面螺栓装导柱拆上缸拆转子拆基础螺栓拆下半汽缸基础剥离、 拆台板3.4.1.2拆去车衣、 保温后, 拆除轴承箱上半( 及盘车) , 拆除主油泵上半, 拆联轴器螺栓, 用加热及特种扳手拆除汽缸中方面螺栓, 用顶丝顶起上半汽缸, 上下缸距离30-50mm。将起吊工具挂在行车大钩上, 行车吊运行至汽缸上方找准中心后, 在汽缸四角吊攀处挂在起吊工具, 安装导柱, 缓慢起吊汽缸, 应确认上缸上升且转子不随汽缸上升, 否则应查明原因, 处理后进行。起吊过程中, 工作人员头或手不得伸入缸面内, 待汽缸中分机超出转子未级叶片300mm以上时, 吊走汽缸, 放至运输车辆或指定地点。放置时, 缸面应加保护。3.4.1.3行车大钩挂起吊扁担梁至转子上方找准中心, 在转子上挂起吊具找好水平中心, 缓慢起吊转子, 如转子不上升应查明原因, 才方能继续起吊, 待转子未级叶片超出下缸中方面300mm以上时, 吊走转子, 放在专用支架, 放置位置加保护, 轴承加保护。3.4.1.4拆除与下半汽缸所有联接件, 拆地脚螺栓, 行车吊下半汽缸找平后, 缓慢起吊汽缸( 先用千斤顶将汽缸顶起约20mm) , 运放至指定地方, 用风镐凿去混凝土, 拆除台板。3.4.1.5转子拆除用特种扳手加力杆对螺丝进行松卸, 使螺丝松动后拆卸, ( 螺丝提前用松动剂加以浸泡) 拆卸完毕后, 把螺丝分类进行包装堆放拆去靠背轮螺丝, 和发电机转子和汽轮机转子分离后, 用转子平衡杠找平转子慢慢吊出防止碰撞等事情的发生, 吊出后放在做好的转子架子上即可, 把前后轴用布或塑料布等物盖好, 防止重物撞碰。3.4.1.6下缸的拆除下汽缸及定子外壳吊运前要确定与基础接触面已分开, 用千斤顶测试能够向上移动, 说明已经与基础分离, 能够吊运。低压缸喉部补偿器割断、 抽汽管道及汽封管路已隔离, 低压缸因外形尺寸较大, 无法装车运输, 在现场分别对低压上下缸解体。汽轮机各部件的相对位置应标识清楚。3.4.2发电机拆除3.4.2.1拆去发电机端盖, 用倒链把端盖吊起来, 防止碰到发电机线包3.4.2.2发电机转子抽出方法; 用假轴方法, 安装好假轴当转子的重心临出定子线圈时, 二次绑扎, 使发电机转子慢慢露出定子后用长绳吊转子放置在以制作好的架子上。3.4.2.3拆去定子的六个地脚螺丝和发电机出线, 风罩等物用钢丝绳吊起定子, 进行重复起落试验后, 把定子吊出放置在以焊接好的架子上。3.4.2.4台板的拆除, 与汽轮机台扳拆除方法类似。3.4.3辅助设备拆除3.4.3.1各种泵类的拆除:A.确认电机停电后,除去电缆。B.各泵的出入口与阀门或管路应分离及仪表拆除。C.地脚螺栓的拆除。D.能分解的分解吊卸,不用分解地泵类,同底座吊出运输。3.4.3.2高低加热器、 汽封加热器、 均压箱等各种换热器的拆除:A.拆卸各出入口的阀门及管件确认与设备分体后,把各设备地脚螺丝除去。B.把各仪表及温度计水位计拆除,以防碰坏。C.确认各种工作做好不会损坏各零件的情况下,吊出运输。3.4.3.3凝汽器的拆除:A.先把#6低加从凝汽器分体拆除。B.把三旁上的管道拆除后, 三旁从凝汽器分体拆除。C.除去与凝汽器的连接各管路。D.排汽接管进行拆除。E.循环水出入口阀门及管路进行分体拆除。F.热水井进行拆除。G.确认后用吊车吊起凝汽器, 慢慢地用2个吊车钩做好架子移出来或直接用风镐把凝汽器基础破坏在底部移出来。3.4.3.4除氧器的拆除:A.用倒链吊除氧头, 松开螺丝把其拆下放到平台上。B.拆除与除氧器连接的各管路阀门。C.把底座与基础分离。D.然后用倒链吊起,把基础除去,垫起二支座用滑轮将其引到能用吊车的位置吊出、 装车运输。3.4.3.5管路及其附件的拆除:A.与设备连接的管路及附件,能用扳手卸的,不用氧气乙炔进行切割。B.各阀门管道拆卸时,用倒链或吊车做好安全措施后进行拆除.管路及附件很长或不宜折卸时,加以分解拆除。3.5 具体施工步骤 3.5.1拆除原则与顺序3.5.1.1拆除原则为”机组关停后应就地检修, 不得转供电或解列运行”, 以保护性拆除为指导思想。汽机房内起吊设备, 拆除期间予以利用, 按照图纸对拆除设备的不同部位、 不同标高采用不褪色记号笔进行标记, 要求标记清楚, 标记的位置在拆卸运输过程中不易碰损的地方, 以保证位置的准确性。3.5.1.2为使拆除工作能安全顺利有序的进行, 拆除工作从拆除厂房内的所有的电源开始。拆除施工用的电源则根据需要采用临时电源, 如行车、 空气压缩机、 照明等使用的电源。保留厂房内的消防管道, 以作为厂房内的临时消防管道。消防管道待厂房内的拆除工作全部结束后再最后拆除。3.5.1.3拆除工作从拆除所有的设备上的附件开始, 放尽所有转动机械内的润滑油; 拆除保温、 打开所有疏、 放水门及放空气门, 拆除管道; 拆除支吊架; 拆除转动机械; 拆除辅助设备( 各种容器) ; 拆除发电机定子; 最后拆除行车。3.5.1.4虽然是拆除工作, 依然应该保持厂房内的整洁和道路畅通。同时做好应急预案工作。 汽机专业拆除流程图3.5.2拆除保温: 3.5.2.1搭设脚手架, 拆除外护皮, 剪开保温体的固定铁丝, 一层一层的拆下保温体, 拆下的保温材料分类堆放, 以便清运。高处的拆除时, 不得往下扔, 应由人工传递至地面。3.5.3汽轮机的拆除: 3.5.3.1 1#2#汽轮机为上海N135-13.24/535/535型号。 3.5.3.2汽机房共布置有两台行车, 为80/20吨。3.5.3.3拆光保温, 拆除所有的机务和热控附件分类存放。3.5.3.4拆除主蒸汽及再热蒸汽导汽管和中低压连通管, 依次用行车吊下汽机平台。拆除管道后留下的孔洞, 要及时封盖并挂警示牌。3.5.3.5拆除主汽门和调速汽门的限位开关等热控设备, 分开油动机和阀杆的连接, 用行车依次吊出油动机和阀体。阀体起吊点应绑扎在阀体结构坚实的部位, 起吊应平稳。3.5.3.6分开盘车装置对轮, 利用行车吊出盘车电机。3.5.3.7拆除前箱轴承盖中分面螺栓及热控元件, 拆除前箱内的危急遮断器和液压式轴向位移保护装置及其连接的油管。拆除主油泵上半壳体。3.5.3.8用行车依次吊出前后轴承盖、 上瓦枕、 上半轴瓦、 油挡、 推力瓦块, 拆除所有热控测瓦温元件。若拆除中发生卡死可用铜棒敲击使其松动。3.5.3.9在汽机平台上布置一台螺栓加热装置, 并接临时电源。松开汽缸中分面的连接螺栓, 无法松开的螺栓先用螺栓加热器加热松动后再松开, 用专用螺钉顶开高压外缸后用80吨行车吊出, 放在指定的区域以方便日后运出。 导汽分流环及内缸也采用以上方法依次拆除。3.5.3.10用专用吊耳螺钉从大到小依次吊出隔板、 隔板套、 汽封、 油封, 并摆放在专门的区域。3.5.3.11松开中低、 低发联轴器螺栓, 起吊转子应使用制造厂供货的专用横担和吊索。在不使用期间, 专用吊索应妥善保管, 防止锈蚀和损伤。 起吊时, 转子上吊索的绑扎位置应符合制造厂图纸的规定, 绑扎部位应加衬垫或在起吊索具上用柔软材料包缠, 禁止绑扎在轴颈上进行起吊。 从汽缸内吊出转子时, 应在后轴颈处用水平仪找好水平, 使转子能顺利吊放。 转子吊出后应放在专用的转子托架上。3.5.3.12高中压缸取出猫爪横销, 用行车吊出。3.5.3.13松开轴承座和台板底脚螺栓, 装好吊环, 生好钢丝绳, 用撬棒撬动轴承座和台板, 确定无外力后, 吊下轴承座和台板( 台板拆除时能够先凿去一些二次灌浆层) 。3.5.4凝汽器的拆除: 3.5.4.1拆除前运行胶球回收装置, 从胶球回收网中取出所有胶球; 3.5.4.2凝汽器水位剂等热控设备拆除, 拆除下来的热控仪表分类存放; 3.5.4.3拆除与水室连接的管道, 用2只5吨葫芦放下水室大门; 3.5.4.4待低压缸半空缸时, 分开低压缸与凝汽器的连接; 3.5.4.5拆除壳体内的拉筋、 导汽板、 管件和隔板等, 对壳体内某些拉筋和隔板需要在拆除一部分冷却管后才能进行拆卸的, 应按现场情况正确安排工序。拆卸下的冷却管应分批用行车吊出凝汽器。3.5.4.6割开壳体, 壳体起吊点应绑扎在壳体结构坚实的部位, 起吊应平稳, 不产生变形; 3.5.4.7拆除热井, 割开与热井连接的凝结水管, 依次用行车吊出。3.5.5发电机的拆除: 3.5.5.1松开发励对轮联轴器螺栓, 用专用吊耳螺钉吊出励磁机上半, 然后吊出励磁机转子。松开励磁机所有地脚螺钉, 用千斤顶顶动励磁机, 用80吨行车吊出励磁机。冷却风道口用花铁板盖住并挂警示牌。3.5.5.2吊出发电机两端的上半端盖, 翻出密封瓦和瓦枕, 临时垫起转子, 翻出汽端轴瓦及瓦枕, 用2只10吨葫芦落下汽端下半端盖, 安装所有穿转子工具。3.5.5.3用80吨行车挂起汽端转子接长轴, 在励端基础上生5t链条葫芦拉出转子, 直到转子中心从汽端露出。3.5.5.4再次临时垫起转子, 钢丝绳在转子中心上缠绕一圈, 并锁紧。两吊点间距为700-870mm, 在钢丝绳与转子间衬以护垫( 5050950mm的硬质杂木棍夹中压石棉橡胶板) , 缓缓移动行车, 直至转子完全抽出。 发电机抽转子示意图3.5.5.5 #1#2发电机定子重约114t, 采用两台行车加80吨滑轮组联合起吊。起吊定子示意图 双机抬吊每台机应为原起重能力的80%, 行车: 75*0.8=60吨, 80吨滑轮组: 80*0.8=64吨。 起吊时行车梁的危险截面在80吨滑轮组处, 此处的截面特性为: 行车大梁为I形截面。 S=5.1625*107 mm3 A=59000 mm Ix=2.6787*1010 mm4 Iy=5.2197*108 mm4 G=4.6315 kN/m扁担重10T, 小车重19T, 发电机定子重114T, 取动荷系数=1.1。行车梁的受力图: 行车梁受力图行车大梁的自重弯矩: B排土建梁所承受的支反力: (601.1+19)6.3+641.114.3-Fb30=0;Fb=51.47T;行车大梁为2片, Fb=25.7T。Mmax=3526+521=4047.5kN.M205MPa( Q235结构钢的许用应力) 80吨滑轮组处所受的剪力: 复杂应力校核:205MPa危险截面强度符合要求。起吊定子前必须做空载实验, 确定无任何机械故障方可起吊。3.5.6辅机设备的拆除: 3.5.6.1辅助设备包括: 汽轮机组的凝汽器、 箱罐、 抽气器、 除氧器、 减温减压器和一般表面式热交换器(包括蒸发器)等辅助设备。3.5.6.2水处理设备、 油处理设备、 在拆除管道与辅机设备的连接时, 应根据实际需要在设备的进口和出口处加临时隔离设施。3.5.6.3确认润滑油已放空, 电缆已拆除, 松开或者是拆除地脚螺栓的螺母, 凿去部分二次灌浆层。撬动底板确认是否松动, 然后吊开设备, 如无法松动底板, 则可将设备单独拆除, 然后将底板周围的砼凿掉后吊下底板。3.5.6.4拆除模块型安装的设备时, 应尽可能的保证其完整性。如定水冷模块、 密封油模块等。3.5.7除氧器及除氧水箱的拆除: 除氧器为室内卧式除氧器, 首先拆除保温、 连接管道及附件、 拆除除氧水箱, 除氧器重量大, 将东面墙体打开后, 利用轨道及卷扬机将其运到开口处, 一端采用150吨汽车吊车吊起后慢慢向外滑移, 然后利用50吨汽车吊将除氧器后端吊起, 两台吊车共同抬吊至运输车上固定好运走。3.5.8凝泵的拆除: 3.5.8.1 #1#2机组的凝泵为立式凝泵。首先检查所有连通管道、 仪表及电缆是否已按要求拆除完毕, 拆除泵部本身管道的安装: ( a) 空气管; ( b) 冷却水管; ( c) 放水管; ( d) 进出口压力表计等。3.5.8.2松开电机的固定螺栓, 松开对轮螺栓, 吊下电机。3.5.8.3松开泵座的固定螺栓, 将泵的芯苞整体吊出。也能够在吊下电机后松开轴承室的端盖, 松开推力盘并帽螺栓, 取出推力盘和推力瓦, 松开泵座的固定螺栓, 然后将泵的芯苞整体吊出。3.5.8.4用撬棒撬动泵筒体, 若不行能够凿开二次灌浆层, 吊出泵筒体。 立式水泵拆除示意图3.5.9高、 低加的拆除: 3.5.9.1检查高、 低加的所有连通管、 仪表及附件是否已安要求拆除。3.5.9.2根据起重工具的起重量及高、 低压加热器自身的重量来决定是否将其分开拆除。3.5.9.3立式低压加热器可在基础上直接进行整体拆除, 松开底脚螺栓, 整体吊出即可。3.5.9.4整体在厂房的0米地面装车运出厂房, 高压加热器如果是立式而且是法兰式连接的也能够用上述方法拆除。3.5.9.5焊接式的高加能够采用80吨行车整体起吊拆除( 如下图所示) 。3.5.10给水泵的拆除: 3.5.10.1检查给水泵的所有连通管道、 电缆、 仪表及附件是否已按要求拆除, 轴承座内的润滑油及偶合器内的透平油是否已全部放空。3.5.10.2松开电机的底却螺栓螺母( 如锈住无法松开, 可用拆除的方法将其拆除) , 拆除电机与偶合器的对轮螺栓, 吊下电机。3.5.10.3松开偶合器的底脚螺栓螺母( 如锈住无法松开, 可用拆除的方法将其拆除) , 拆除偶合器与主泵的对轮螺栓, 吊下偶合器。3.5.10.4松开给水泵体与泵座的固定螺栓, 拆除外罩, 拔去纵销和横销, 在行车的钩上挂两只手拉链条葫芦, 缓慢拉紧链条葫芦使泵与泵座分离后, 启动行车吊下泵体。3.5.10.5松开底座的底脚螺栓( 如锈住无法松开, 可用拆除的方法将其拆除) , 凿去二次灌浆层, 缓慢拉紧链条葫芦并用撬杠撬动泵座使其松动后, 启动行车吊下泵座。3.5.11射水抽气器的拆除: 3.5.11.1拆除与之相连的管道、 仪表及附件后, 断开喷嘴和扩散管。3.5.11.2松开射水抽气器的水箱连接螺栓及于之相连的管道, 吊出射水抽气器的水箱。3.5.11.3拔除离心泵的滑销, 松开地脚螺栓, 用撬棒撬动泵体支脚和底座, 吊出离心泵。3.5.11.4拆除喷嘴及扩散管。4.安全专项措施4.1重视拆除构件的受力稳定, 拆除前应结合构筑物及设备图纸, 认真检查勘踏现场, 掌握结构连接, 部署拆除切断面或切割线。4.2设立施工操作人员安全可靠的站立场所, 必要时要搭设临时脚手架并铺设脚手板。高处作业时, 应系好安全带, 配备必要的临时护栏。4.3建立警戒线, 做好隔离防护措施, 并有专职监护人员, 坚决拒绝警戒区域有人进入。4.4现场配备足够的消防灭火器材, 确保消灭任何时间任何地点出现的火情。4.5氧气、 乙炔运输, 使用相应的安全使用规范, 氧气瓶、 乙炔瓶操作地点呈三角式布置, 并相距8米以上, 氧气和煤气瓶不得混装运输, 装卸、 搬运过程中防止碰撞, 操作人员执证上岗。4.6凡进入现场的人员, 必须戴安全帽, 凡施工作业现场有施工人员拆除作业均应配备至少一名专职安全员现场监护。及时提醒安全隐患, 坚决制止违章作业、 野蛮施工。4.7在施工现场易发生危险区域, 设置专项的安全防护措施并设立醒目的警示标志, 必要时暂时停工, 做认真分析研究后在实施可行性方案。4.8在施工过程中, 工程机械和器具应当指定专人对施工安全设施进行定期检查、 维修和保养。4.9电气线路要有开关, 接头要绝缘处理, 能悬挂的电缆、 电线要悬挂, 同时在使用电气用器时注意不得拉扯电线。悬挂有电标志。4.10在拆除施工中, 应加强天气预报的收听工作, 尽量避免在大风、 雨天施工, 否则应采取临时支护措施, 以确保安全施工。4.11班组要坚持班前班后岗位安全检查、 安全值日和安全日活动制度, 并要认真做好班组的安全记录, 由班组专职安全员负责记录。4.12在同一区域进行交叉拆除作业或可能产生涉及伤害时, 做好协调与安排工作。4.13每天拆除前, 班组应进行”三查( 查衣着、 查三宝、 查精神状态) 、 三交( 交任务、 交技术、 交安全) ”, 应对当日拆除的作业内容、 危险因素及控制措施、 监护人等交代清楚。4.14被拆除物可能坠落的范围, 必须设置警戒围栏进行隔离, 指派专门的监护人员在安全范围以外进行监护。4.15拆除设备、 构件时应根据建( 构) 筑物的结构和受力情况, 确定拆除顺序和拆除方法。楼梯、 栏杆等构件拆除应与建筑结构整体拆除进度相配。严禁立体交叉拆除作业和同时拆除数层。严禁同时进行人工拆除和机械拆除。4.16根据拆除物的最大单件重量选择起重机械。拆除设备、 构件时, 应在设备的规定受力点, 挂好钢丝绳, 使其受力后, 方可拆( 割) 除该设备的承力( 连接) 点。4.17拆除过程必须明确专人负责监督、 监测被拆除设备、 建( 构) 筑物的结构状态, 并做好记录。当发现有不稳定状态趋势时, 必须立即停止作业, 所有人员撤出危险区域, 并向上级报告, 及时采取有效措施消除隐患。4.18对拆除中需要临时堆放在平台上的设备, 应了解或核算平台允许荷载, 防止因超载而发生垮塌事故。零米层沟道盖板上不得堆放重物。4.19对盛装过油或可燃气( 液) 体的容器、 管道, 应避免采用电焊、 气割等产生火花的方法拆除。无法避免时, 在动火前进行清洗、 置换、 吹扫, 确保容器、 管道内无残留的可燃易爆物。4.20在拆除大型或不规则的设备、 构件时, 应事先拉好溜绳, 并安排专人控制, 气割时须持延长杆割炬远离设备、 构件。4.21现场拆除过程中剩余润滑油, 要及时回收, 并密封保存, 单独存放, 做好防火措施。5工器具、 劳动力及进度计划5.1劳动力人员投入计划项目负责人: 周海柱 施工负责人: 庄严 专职安全员: 张长城 技术负责人: 秦毅 曹新柱 管考稳 苑全师序号工种数量备注1管理62电工6持证上岗3安全员54起重工、 叉车工65切割工、 钳工24火焊工6辅助工20合计: 675.2工器具投入计划序号名 称型 号数量备 注1手拉葫芦10T、 5T、 2T20付2汽机专用工具1套3汽车吊100T1辆徐工4叉车5T2台合力5气割工具200ml30套6卷扬机10T2台7索具50T、 10T、 2T6对8千斤顶100T、 50T、 10T6台9洋镐、 铁锹30拆除保温层10翻斗车3清运垃圾11风镐T1103台凿除耐火泥12电焊机5台13角相磨光机20台14移动式电源盘10套15火焰切割机2台165.3 计划工程进度 工程计划进度: 本阶段施工开工日期 8月10日, 竣工日期 11月1日, 合计锅炉本体拆除计划施工时间为81天,开工时间以实际工作票开出日期为准。6安全文明施工制度在拆除施工过程中必须严格做到安全文明施工, 执行劳动保护法规, 建立和健全安全文明管理制度, 这是做好安全文明生产和劳动保护管理工作的重要条件。在建立各种安全文明管理制度的基础上, 还要认真贯彻执行施工现场安全文明措施, 保证安全文明制度的落实。6.1安全管理制度 6.1.1 安全生产责任制度安全生产责任制度, 是保证施工生产的重要制度。从项目领导到生产工人, 都应明确各自岗位的责任。各业务部门要在各自的业务范围内, 对安全生产负责。6.1.1.1各级领导的在安全生产方面的责任项目经理和主管的副经理: 对项目的安全生产和劳动保护负总的责任。认真贯彻安全生产对项目安全生产和劳动保护方面的技术工作负全面的领导责任。落实相应的安全技术措施; 制定相应的安全操作规程; 负责审查改进工人劳动条件的技术措施项目, 对职工进行安全技术教育; 参加重大伤亡事故的调查分析, 提出鉴定意见和改进措施。施工队长的责任: 应对本项目的安全生产工作负具体领导责任。在组织施工时认真执行安全生产的规章制度和上级的有关规定: 不违章指挥, 不强令工人冒险作业, 发现违章作业现象要坚决制止: 在施工中要认真实施安全生产制度, 并根据现场情况制定实施细则: 要经常检查施工现场, 及时消除事故隐患, 经常对职工进行安全技术、 安全纪律教育, 带领班组人员遵守安全生产规章制度, 学习安全操作规程, 按章作业, 每天上班前开好安全生产会, 认真执行安全交底; 对本班组作业环境、 机具设备经常检查, 发现问题及时处理; 发现班组成员思想或身体状态反常, 应采取相应对策或调离危险作业部位, 6.1.1.2项目人员应自觉遵守安全生产规章制度, 不违章作业, 严格按照下列安全施工要点执行: A.施工人员进入现场必须戴好安全帽, 并正确使用个人劳动保护用品; B.两米以上高空作业, 没有搭设跳板或平台时, 应系安全带; C.高空作业时, 不准往上或往下抛扔工具、 材料等物品; D.非专业电气和机械的操作人员严禁使用或乱动机电设备; E.各种电动机械设备, 必须有可靠有效的安全接地和防雷装置; F.吊卸区域内, 禁止非操作人员入内, 吊杆垂直下方严禁站人。6.1.2 安全技术措施制度在编制施工生产计划或施工方案的同时, 必须编制安全技术措施, 改进劳动条件, 防止伤亡事故, 预防职业病和职业中毒, 还应纳入施工组织设计中, 以便层层落实, 一直落实到人。 6.1.3 安全生产教育制度各级领导、 技术人员、 专职安全人员以及普通工人, 都要接受相应的安全生产教育: 对新工人进行施工前的安全教育, 包括安全技术知识和考核, 安全操作教育, 特殊工种必须持证上岗操作。 6.1.4安全生产检查制度坚持经常和定期安全检查, 是及时发现事故隐患, 堵塞事故漏洞, 预防安全事故的重要措施。项目在施工生产中, 必须建立安全生产定期检查制度。安全检查工作实行定期检查和流动检查相结合的方法。安全检查应坚持以自查为主、 互查为辅, 边查边改的原则。安全检查的主要内容有: 查思想、 查制度、 查纪律、 查隐患, 还要结合安全事故的规律, 结合季节特点, 重点查防触电、 防高空坠落、 防物体打击等措施的落实, 每次检查应有明确的目的和具体要求, 对检查中发现的问题及时采取措施制止和解决, 做到问题不整改不放过, 违章人员不接受教训不放过, 对发现的重大隐患应立即下发停工整改通知, 严禁继续施工。 6.1.5 事故的处理报告制度发生伤亡事故, 应认真吸取教训, 杜绝事故的再次发生。事故的处理, 一定要坚持”三不放过”的原则, 对那些不遵守制度、 违反纪律、 工作失职, 使国家财产和人民生产受到严重损失的, 必须给予纪律处分, 严重的应追究刑事责任。事故发生后, 在深入调查的基础上, 写出事故调查报告, 要找原因、 总结教训、 制订切实可行的防范措施, 并通告全体职工, 提出书面报告上报有关部门审查备案。 6.1.6 现场施工安全管理制度基本要求是按有关操作规程、 施工工艺的要求办事, 掌握施工机械的性能、 操作规定, 做到安全作业。 6.1.7防护用品安全管理制度按照劳动保护的要求, 对从事施工操作必须的防护用品按规定及时发放、 调换。 6.1.8 建立安全值班制度安全值班是一项具体而有效的制度。现场安全员应做到每天不定时的流动检查, 发现问题及时制止, 重大隐患一经发下应要求停止施工, 立即组织整改, 直至隐患消除方可恢复施工。6.2 文明管理制度 6.2.1文明施工和环境保护6.2.1.1严格按施工组织设计和安全施工专项方案、 作业指导书规定的拆除顺序和拆除方法进行拆除作业。6.2.1.2对地下各类管线, 应在地面上设置明显的标识, 对水、 电、 气及热力管网的检查井、 污水井应采取相应的保护措施。6.2.1.3拆除作业中形成的垃圾应从专设的垃圾通道内运下, 严禁向下抛掷, 垃圾通道下方应设置密闭的垃圾收集箱, 并及时对其进行清理。6.2.1.4运输拆除物的车辆应按指定通道行驶, 应避开上下班人流高峰时间, 并遵守电厂方有关规定。6.2.1.5清运渣土的车辆应封闭或覆盖, 残留有液体的管道、 设备应在清除液体后运输或采取封堵措施, 防止泄漏、 污染地面、 道路。 6.2.1.6拆除施工时, 应采取防止扬尘和降低噪音的措施。拆除工程结束后, 应及时清理现场, 拆下的设备、 构件及时送往堆放场分类整齐堆放、 处理, 及时清运渣土、 垃圾。6.2.1.7不得在现场焚烧废弃物。6.2.2 文明施工的基本标准”一通、 二无、 三整齐、 四清洁、 五不漏”。一通: 道路畅通。二无: 无头( 无砖头、 木材头、 钢筋头、 焊接头、 电缆电线头、 管子头、 钢材头) 、 无底( 无砂底、 碎石底、 灰底、 砂浆底、 垃圾废料底等) 。三整齐: 拆除材料堆放整齐、 设备、 机具放置整齐。四清洁: 施工现场清洁、 环境道路清洁、 现场办公室、 休息室、 库房内外清洁。五不漏: 不漏水、 不漏油、 不漏风、 不漏气、 不漏电。 6.2.3 施工现场在入口处设置工程示意牌, 内容包括: 工程名称、 施工单位、 开工日期、 计划竣工日期及施工质量安全负责人。 6.2.4 现场要有醒目的宣传标语、 劳动保护标志、 宣传教育栏。 6.2.5 各种机械设备上有安全警句和安全标志
