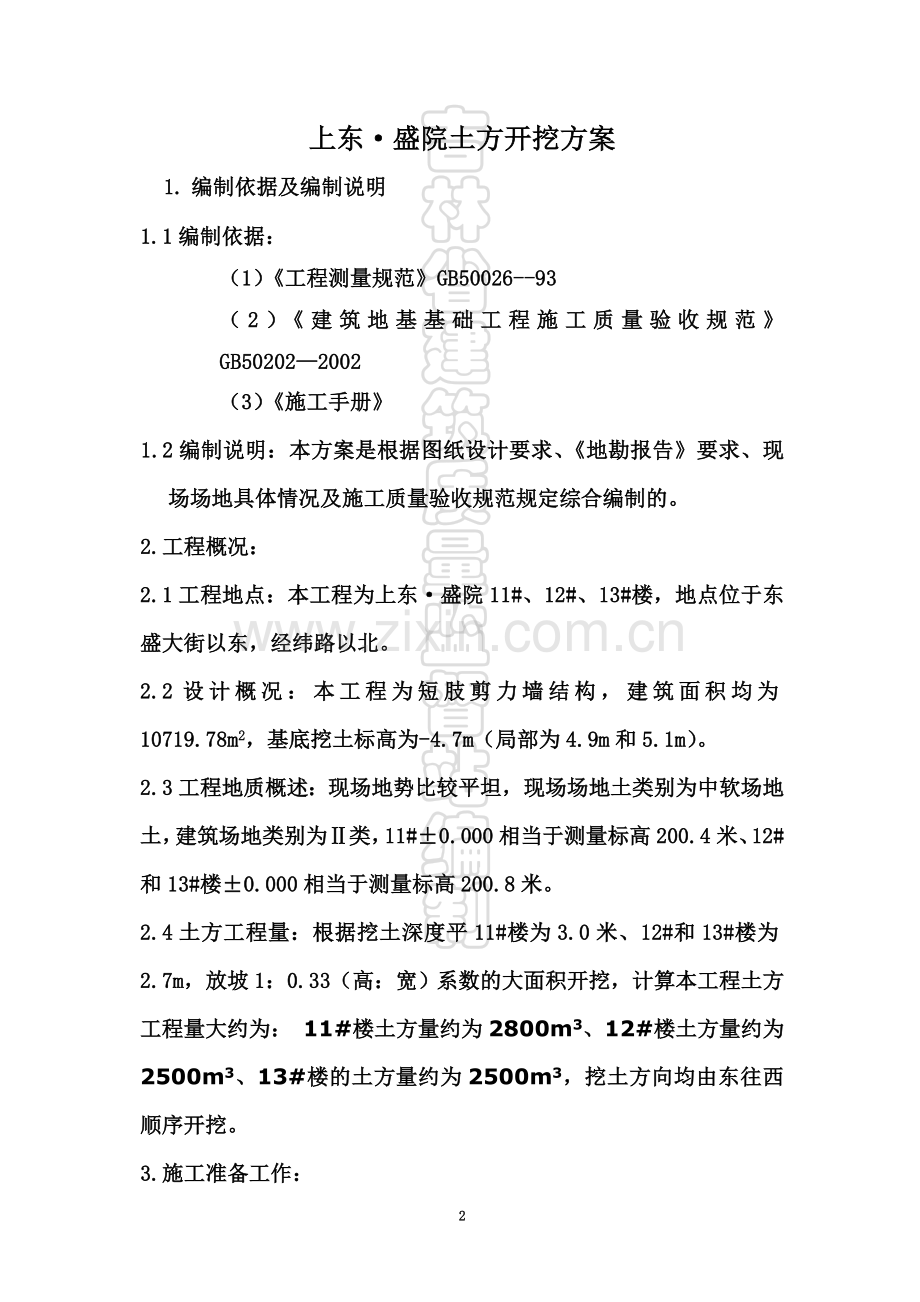

上东·盛院土方开挖方案
1. 编制依据及编制说明
1.1编制依据：
（1）《工程测量规范》GB50026--93
（2）《建筑地基基础工程施工质量验收规范》GB50202—2002
（3）《施工手册》
1.2编制说明：本方案是根据图纸设计要求、《地勘报告》要求、现场场地具体情况及施工质量验收规范规定综合编制的。
2.工程概况：
2.1工程地点：本工程为上东·盛院11#、12#、13#楼，地点位于东盛大街以东，经纬路以北。
2.2设计概况：本工程为短肢剪力墙结构，建筑面积均为10719.78m2，基底挖土标高为-4.7m（局部为4.9m和5.1m）。
2.3工程地质概述：现场地势比较平坦，现场场地土类别为中软场地土，建筑场地类别为Ⅱ类，11#±0.000相当于测量标高200.4米、12#和13#楼±0.000相当于测量标高200.8米。
2.4土方工程量：根据挖土深度平11#楼为3.0米、12#和13#楼为2.7m，放坡1：0.33（高：宽）系数的大面积开挖，计算本工程土方工程量大约为： 11#楼土方量约为2800m3、12#楼土方量约为2500m3、13#楼的土方量约为2500m3，挖土方向均由东往西顺序开挖。
3.施工准备工作：
3.1定位放线：根据规划定位角点和施工图纸放线，施工用点坐标、水准高程和测量控制点要做好记录。
3.2工程开工前，建设单位要保证三通一平。
3.3运输道路：11#楼在栋号北侧和西侧修建临时道路、12#和13#楼栋号南侧及西侧修建临时道路，保证土方的正常运走。
3.4临时用电：
3.4.1照明电源：建设单位指定的变压器低压侧配电箱接出；
3.4.2线路的架设：在基坑四周设临时架线，间距10米左右设碘钨灯架，保证夜间施工照明。
3.5施工用暂设：根据建设单位规划，我方自行搭设宿舍区及办公区并对地面进行硬化，已完成。
4.边坡设计：
4.1基坑部分：根据《地勘报告》说明，现场土质为二类土，挖土深度A-J轴为2.7m、G-K轴/(4)-(8)轴为3.1m、G-K轴/(16)-(20)轴为3.1m、G-K轴/(9)-(14)轴为2.9m，基底土质落在第3层粉质粘土上，综合考虑放坡系数确定为1：0.3（高：宽），考虑到实际施工的需要四周预留0.9m工作面，保证承台支模、排水沟的设置及边坡保护的正常进行。
4.2具体边坡设计及高低差处见附图。
5.施工区段部署：根据现场的实际情况，采用机械挖土大开挖，大挖掘机（1.2 m³）直接挖土至基底；桩与桩间的空隙用小挖掘机（0.7m³），挖土运至大挖掘机的开挖半径以内；人工配合基底清理及修整边坡，余土清至小挖掘机开挖半径内；挖土方向从东侧向西进行。
6.工期安排：根据土方工程量（11#约为2800m³,12#、13#每栋大约2500m³）以及现场场地的实际情况，从开始挖土总挖土工期控制为3天。
7.挖掘机及运输车辆的选择：
7.1挖掘机的选择：根据工期3天要求，机械挖土每栋大约为2800m3（以11#楼土方量计算），机械挖土考虑3天挖完，按每天每台两班挖土900m3计算，选用一台W-1001型斗容为1.2m3的返铲挖掘机和0.7m3的小型返铲挖掘机挖土，能满足需要。
7.2运输车辆的选择：选用15t自卸式翻斗车行驶速度30km/h，按运输距离0.5km计算往返运输时间为10分钟，装卸时间按20分钟计算，每趟运输为0.5小时，每天40次容量10m3/台计算（900/400=2.25辆），每台挖掘机需配2台15t翻斗车，能满足运输需要。
7.3挖掘机行走路线及车辆运输出入见下图：
8.施工方法及技术措施
8.1测量放线：轴线定位根据甲方及图纸提供的建筑物高程及位置，用直角坐标建立矩形控制网，确定各个轴线位置，依据图纸提供的水准点确定施工标高。在建筑物四周设置龙门板，在龙门板上标出标高和轴线，并引测至开阔处设置永久性标高及轴线控制点，便于随时引测及复核。
8.2土方开挖：
（1）基坑开挖范围内所有轴线桩、水准点都要引出机械活动区以外，并设置涂红白漆的钢筋支架加以保护。
（2）根据土方工程量（以11#楼2800m³计算）及工期的要求，根据现场测量地表标高大约为198.8m，挖土深度平均为2.7m（局部为2.9m、3.1m），机械挖土2.6m（局部为2.8m、3.0m），预留10cm厚人工清理，清理坑底暂留土层时应先抄平，做好控制点。用人工将机械挖方的余土清至挖土机开挖半径内，争取一次成活，节省劳动力。
（3）在地下水位以下挖土，在基坑坡脚下设排水沟，在转角处设集水坑4座（500×500坑深500），集水坑用砖砌，随时抽水，在每个集水坑内设置1台2″泥浆泵。
（4）在楼梯间及电梯井处，承台底标高比其他承台低20cm或40cm，将该处承台四周放大20cm作为支模工作面，直接挖到4.9m或5.1m，且在该处基坑的两个对角的转角处设两个300×300×200mm集水坑。
8.3有特殊高出的桩要做好标记（如静载桩），对挖掘机进行重点强调，不应将该部分的桩碰歪或碰折。
9.土方堆放地点：11#、12#楼的东侧各能够堆放800m3，其余土方量运到西侧空场地堆放；13#楼的土方堆放到北侧和西侧的空场地。
10.安全措施
10.1基坑施工时在基坑四周1.5米处设置红白相间的安全栏杆，每栋楼在西侧设置一道7米宽安全出入口，在东侧每一施工段处用架子、跳板搭设施工人员上下马道，两侧做安全防护，方便施工及检查人员上下，防止人员在边坡上下扰动土方造成塌方。
10.2基坑开挖时，在挖掘机工作范围内，不许进行其他作业。
10.3基坑开挖严格按要求放坡，操作时应随时注意土壁的变化情况，如发现有裂纹或部分坍塌现象，应及时进行支撑。
10.4人工吊运土方时，应检查起吊工具、绳索是否牢靠，吊斗下不得站人，卸土堆应离开坑边不小于1m，堆土高度不超过1.5m。

11.挖方工程质量验收标准：
土方开挖工程质量检验标准（㎜）

项
序
项目
允许偏差或允许值
检验方法
柱基
基坑
基槽
挖方场地平整
管沟
人工
机械
主控项目
1
标高
－50
±30
±50
－50
水准仪
2
长度、宽度
（由设计中心
线向两边量）
＋200
－50
＋300
－100
＋500
－150
＋100
经纬仪，用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
12.施工注意事项和几点说明
12.1施工前应进行施工放线测量，如发现问题及时与建设单位、监理单位及设计单位共同协商解决。
12.2施工时注意保护地下电话电缆管线，并做好标记。
12.3施工过程中如发现软土基和不明物，及时与建设单位、监理单位及设计单位联系，根据实际情况做出适当处理。
12.4基坑分段挖完后，打砼垫层前注意及时验槽。
12.5有特殊高出的桩要做好标记（如静载桩），对挖掘机进行重点强调，不应将该部分的桩碰歪或碰折。
13．原有地下电信管线的保护方案
.13.1土方开挖前，对挖掘机的交底，关于电信管线在地下的位置给予详细的说明，还有电信管线埋深及宽度。
13.2开始挖土后，挖至管线附近范围内改用人工挖土至管线全部挖出，坚决不允许再用挖掘机向下探索管线。
13.3开始挖土后，每个栋号必须设专人24小时看护电信管线，绝不允许由于人为等原因造成的管线破坏。
13.4电信管线开挖出来后，对于没有套管的部分管线必须采取用塑料布包裹的保护措施，防止施工过程中的破坏。
13.5管线做好保护措施后，要对在基坑中影响施工的管线采取架空的措施，具体方法：用架管将电信管线架空，做好架管的加固，保证架空管线的稳定性，同时架管搭设不能影响其他工序的施工。（对于13#楼的电信管线的接头位置，应增加架管数量，保证接头位置的稳定、牢固）
13.6各栋号技术员应记录看护管线的专人姓名，并随时检查现场的看护情况。
