住宅烟道施工方案

一期工程 住宅烟道安装施工方案

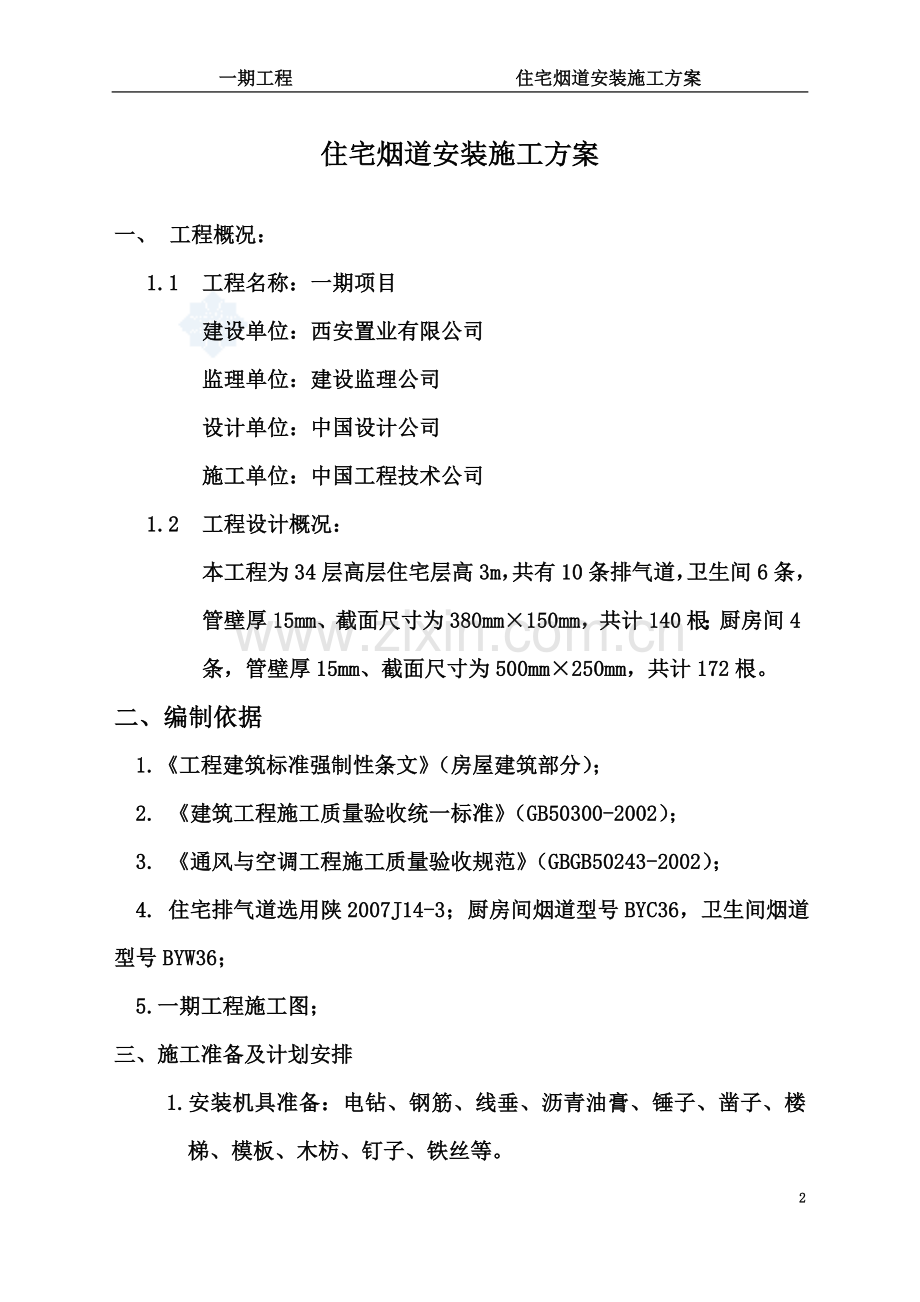

住宅烟道安装施工方案

一、 工程概况：
1.1 工程名称：一期项目
建设单位：西安置业有限公司
监理单位：建设监理公司
设计单位：中国设计公司
施工单位：中国工程技术公司
1.2 工程设计概况：
本工程为34层高层住宅层高3m，共有10条排气道，卫生间6条，管壁厚15mm、截面尺寸为380mm×150mm，共计140根；厨房间4条，管壁厚15mm、截面尺寸为500mm×250mm，共计172根。
二、编制依据
1.《工程建筑标准强制性条文》（房屋建筑部分）；
2. 《建筑工程施工质量验收统一标准》（GB50300-2002）；
3. 《通风与空调工程施工质量验收规范》（GBGB50243-2002）；
4. 住宅排气道选用陕2007J14-3；厨房间烟道型号BYC36，卫生间烟道型号BYW36；
5.一期工程施工图；
三、施工准备及计划安排
1.安装机具准备：电钻、钢筋、线垂、沥青油膏、锤子、凿子、楼梯、模板、木枋、钉子、铁丝等。
2. 施工计划安排：一期工程施工图中涉及要求，选用合格的成品排气道进行安装，排气道安装在二次围护结构完成后，在抹灰工程施工前从下往上顺序逐层进行安装固定工作。人员暂计划6人次进行安装施工作业。人员安排以满足施工现场施工进度要求为准。
四、 工艺流程及主要施工方法
1.工艺流程：排气道洞口尺寸位置校正及清理→首层砂浆找平→首层排气道就位→复核标高和校正排气道垂直度→烟道洞口封堵→安放排气道钢筋→接口处涂抹沥青油膏→上层排气道就位。
2.主要施工方法：
2.1安装前首先检查烟道，校对型号，清理管道毛边。然后用吊垂通线校正预留孔洞位置是否准确，清理预留空洞大小必须符合设计要求。若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
2.2烟道安装顺序从下至上安装，首层安装时，先用1：2的水泥浆找平地面。
2.3首层烟道安装就位后，复核烟道标高和垂直度，位置调正后用木楔暂时固定四边。烟气道出斜屋面如遇到斜梁，在闷楼内将烟气道上下或左右移动位置避开斜梁。
2.4安装吊模，分两次拆除临时木楔，并对称浇捣C20细石砼。在一、二层烟道接头处满涂沥青油膏。
2.5然后把两根C14钢筋或L30×30×3角铁置于烟道顶，（钢筋在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度10mm凹口，使上下烟道接口紧密吻合。）然后安放、调正、固定上层烟道。烟道在楼层处连接平面图如下：

钢筋及铁件刷防锈漆两道
2.6顶层烟道出屋面节点详图如下：

出平屋面烟气道，风口底距屋面板大于600mm。

2.7本工程选用排气风帽采用混凝土盖板。（见上节点详图）
2.8止逆阀安装：本工程采用D型防火止逆阀，止逆阀、止逆接口及其安装底板均为成品，阀体阻力系数为1.6，厨房止逆阀安装高度为：止逆阀中心距上层楼板底120mm.安装详图如下：

五、质量要求：
1、排气道内外表面应光滑平直，不得有凸凹不平，麻面、裂缝、拐角应做成圆角，端边应平整无飞边。
2、排气道两端部平面应方正，截面对角线误差≤3㎜，壁厚误差≤±2㎜，侧向弯边误差≤4㎜，长度误差≤4㎜，不得有扭曲现象。
3、排气道安装过程中，防止杂物掉管道内，管口应采取遮盖。
六、成品保护
1、在搬运和安装时应轻抬轻放，不得碰撞、敲击、并不得在管道上行走，或堆放其他物品。
2、排气管道严禁锤击管壁。
七、安全文明施工
1、所有参加施工作业的人员必须严格遵守《安全纪律》、《安全十不准》、《安全十大禁令》等安全纪律与制度以及《生产工人安全职责》，树立
牢固的安全思想。 新工人进入现场前要做好三级安全教育，必须戴安全帽。现场内严禁吸烟。
2、所有施工作业人员都必须熟悉本工种安全操作规程，并严格按操作规程作业。
3、遇有不安全因素或完全保护措施时应撤离现场，并立即上报。
4 材料堆码整齐有秩，保持现场整洁。
5、要求“工完场清”。严禁在楼层内大小便。
