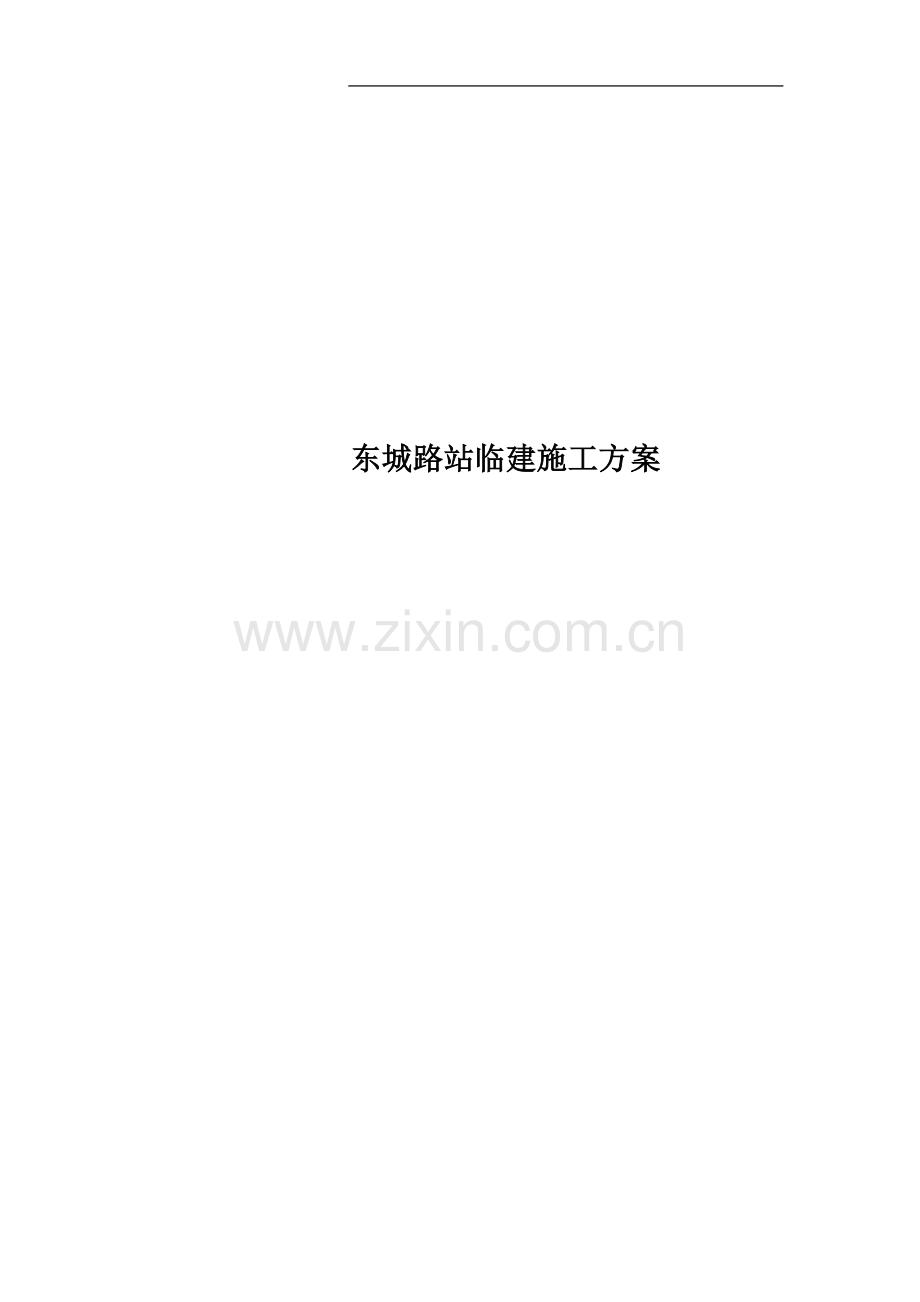

东城路站临建施工方案.doc

东城路站临建施工方案

东莞市轨道交通R2线【试验段2304标】土建工程 临建施工方案
东莞市轨道交通R2线【试验段2304标】土建工程

中国中铁

东城中路站办公、生活区
临建施工方案

编制：
审核：
审批：

中铁二局股份有限公司
东莞市轨道交通R2线【试验段2304标】经理部
2010年5月24日

中铁二局股份有限公司
目 录
一、 工程概况 2
二、 办公、生活区场地布置 2
2.1场地围蔽 2
2.2场地硬化 3
2.3大门、门卫 3
2.4办公、生活用房 3
2.5监理提供的办公、生活设施 3
2.6医疗及卫生设施 3
三、 临时用电 3
四、 临时用水 4
五、 排水、防洪及垃圾处理 4
六、 通讯及计算机网络 4
七、 消防 4
八、 施工场地布置平面图 4

一、 工程概况
东莞市城市快速轨道交通R2线工程（东莞火车站～东莞虎门站段）线路起始于石龙镇西湖区，终点于虎门镇白沙村，试验段2304标土建工程施工项目包括东宝路站～温南路站区间、温南路站、温南路站～东城路站区间、东城路站。
温南路站位于东城中路和温南路交汇处，埋设于东城中路下呈南北向布置。车站有效站台中心里程为R2YCK10+908.50，车站总长195.7m，标准宽度19.7m，主体结构为地下两层单柱两跨钢筋混凝土结构形式，车站两端均为盾构始发井。车站共设置4个出入口，2组8个风亭。
东宝路站～温南路站区间里程范围为右线R2YCK9+740.48～R2YCK10+790.3，全长1049.82m, 左线R2ZCK9+751.44～R2ZCK10+790.3，全长1038.86m，区间隧道采用盾构法施工，线路纵断面为V形坡，最大坡度为15‰，线路埋深为13.5～19m，隧道顶覆土8.5～14m，区间隧道主要穿越在<6-6>砂质粘性土层中。线路出东宝路站后沿莞龙路向西南方向前进，到达莞龙路与东城中路交汇路口处以R-600的半径转至南北走向的东城中路上，随后进入温南路口位置的温南路站，最小曲线半径为R600m。在R2YCK10+216里程处设联络通道兼废水泵房。
温南路站～东城路站区间里程范围为右线R2YCK10+986～R2YCK12+400.70，长1414.7m,左线R2ZCK10+986～R2ZCK12+400.70，长1420.04m（长链5.34m），区间隧道采用盾构法施工，线路纵断面为V形坡，最大坡度为22‰，线路埋深为13m～15.5m，隧道顶覆土8m～10.5m，区间隧道主要穿越在<6-6>砂质粘性土、<10-1>全风化混合片麻岩和<10-2>强风化混合片麻岩中。线路出温南路站后，沿东城中路向南前进，先后通过万园东路路口、东纵路口后，到达位于东城中路和东城路口北侧的东城路站。在R2YCK11+521.44里程处设1#联络通道，在R2YCK11+842处设置2#联络通道兼废水泵房。区间线路大多沿直线前进，最小曲线半径R1300m。
二、 办公、生活区场地布置
2.1场地围蔽
根据《东莞市建设工程文明施工管理规定》，建设工程施工应当减少对周围环境的污染和影响；建设工程文明施工应当实现施工封闭化、围挡标准化、厨房和厕所卫生化、宿舍和办公室规范化。鼓励美化建设工程周围环境。
施工场地全部封闭围挡，围挡设置采用围墙，要求坚固、稳定、整洁、美观。围蔽应当采用24厘米厚墙并做压顶。围墙形式力求美观，与周围环境协调。砌筑围墙时应当砌筑基础底脚和墙柱，基础底脚地深度不小于50厘米，墙体和墙柱之间距离不大于3米，墙体与墙柱连接应当牢固、安全、可靠，外墙面应当抹灰和刷白，并绘制于周围环境协调的图案和美术字体。
2.2场地硬化
根据《东莞市建设工程文明施工管理规定》，施工现场推行硬地化。施工现场办公区、生活区域等临时设施的地面，应当浇筑20厘米商品混凝土(混凝土强度为C20)。
场地内设置连续的、通畅的排水设施，设置排水明沟场地内不得大面积积水。
2.3大门、门卫
大门的设置高度与围墙相适应，宽度6米。大门外侧应当在围挡醒目的位置悬挂五牌一图。大门内侧设门卫，门卫负责现场的安全保卫及车辆、人员出入登记检查工作。
2.4办公、生活用房
根据业主提供的施工场地，拟将项目部办公、生活用房及设施设置在距东城路站较近的一块空地上。按照施工部署共建临时房屋729.2㎡，其中办公面积119.7㎡，项目部人员、监理人员住宿、民工住宿生活面积456.7㎡，厨房、餐厅面积面积152㎡。根据《东莞市建设工程文明施工管理规定》办公、生活用房采用双层活动板房，混凝土硬底；厨房采用砖砌单层结构。
2.5监理提供的办公、生活设施
根据要求为监理提供办公场所、生活住宿及生活设施，其建筑及装修要求满足东莞市快速轨道交通R2线（东莞火车站~东莞虎门站段）【试验段2304标：温南站、东城路站，东宝路~温南路~东城路盾构二区间】土建工程施工项目招标文件中驻地监理工地住宿及办公标准规定。
2.6医疗及卫生设施
根据东莞市快速轨道交通R2线（东莞火车站~东莞虎门站段）【试验段2304标：温南站、东城路站，东宝路~温南路~东城路盾构二区间】土建工程施工项目招标文件在项目部设置医务室一间，配备必要的医疗设备和急救医护人员。医疗是负责做好场地内医疗保健工作，暑期为员工、工人做好防暑降温，检查场地内卫生及个人卫生，做好流传性疾病传播防御工作。
三、 临时用电
根据业主安排用电接入点用500A的接线端子接入办公场地内作为生活办公用电。
四、 临时用水
用DN100水管从业主提供的供水点接入, 沿施工区域间隔15m布置一个用水接驳点，接φ50水管供生活用水并沿地下墙周边埋设。
五、 排水、防洪及垃圾处理
在施工场地内修建污水处理池，将洞内及生活区污水集中于此经过沉淀处理或按照监理工程师要求的方法处理后排入城市下水道。
生产垃圾定点定期按照批准的方法运往批准的地点进行处理，生活垃圾按照东莞市规定每天集中，纳入城市生活处理系统。
六、 通讯及计算机网络
从工地附近电信通讯接口接入办公管理、生活区和施工场地2部电话，其中项目经理、、办公室各1部，另1部安装一台10门电话交换机供各施工部门和现场施工点内部进行联络分机。另配备对讲机用于工地辅助通讯。
在本工程采用计算机联网实行工程建设管理，设置局域网并与Internet联接，各部门均配置计算机进行联网，并由专人负责网络管理工作，确保满足业主计划管理的网络通讯需要。
七、 消防
施工期间，在各个施工场地配置足够的灭火器及消防工具，各班组设兼职消防员，经理部成立义务消防队，定期组织开展培训和业务学习，同时积极与当地消防部门联系，取得当地政府和消防部门的检查认可，使这些设施经常处于良好状态，随时可满足消防要求。
八、 施工场地布置平面图
