照明工程施工方案培训资料.doc

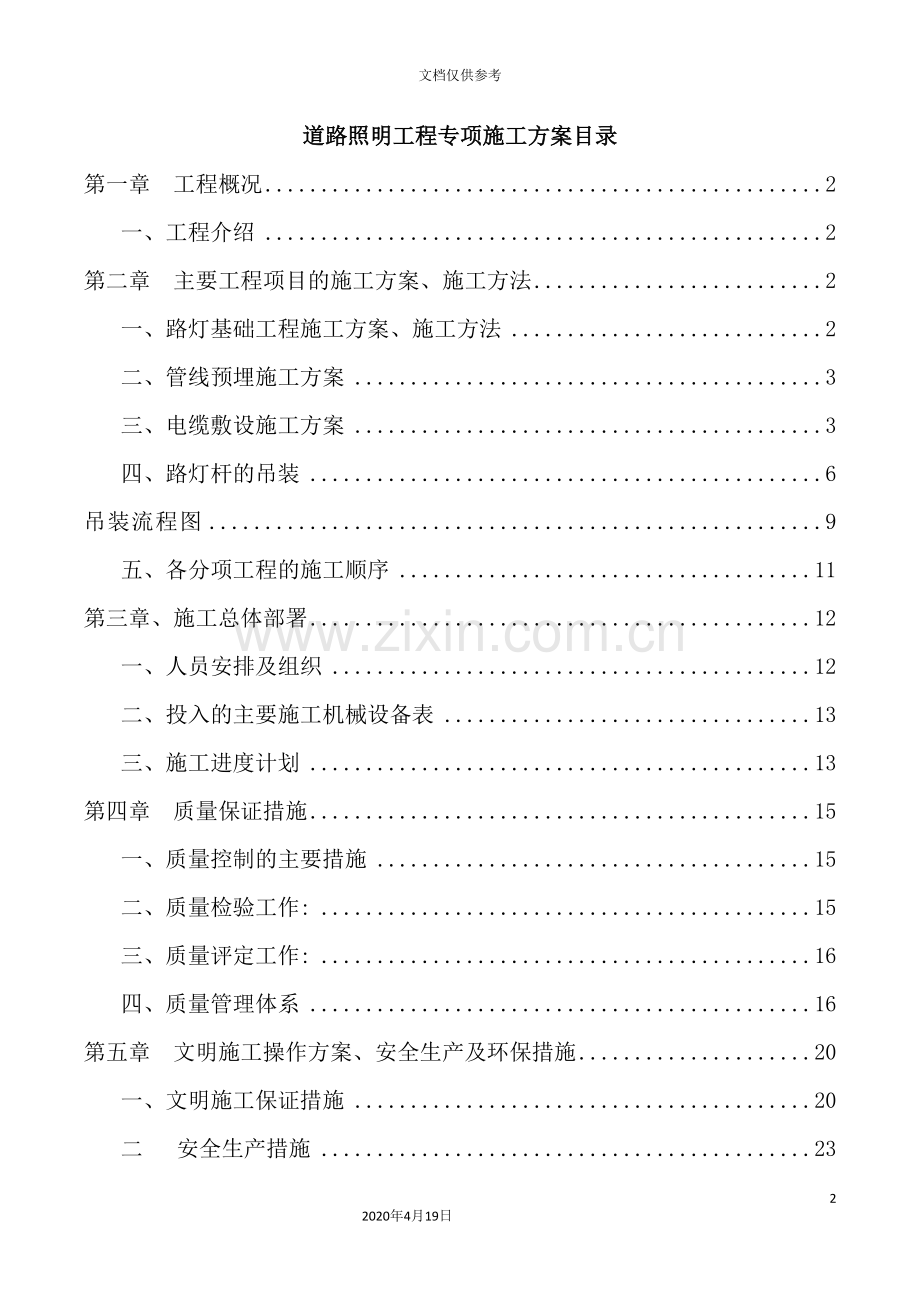

照明工程施工方案培训资料442020年4月19日文档仅供参考道路照明工程专项施工方案目录第一章 工程概况2一、工程介绍2第二章 主要工程项目的施工方案、施工方法2一、路灯基础工程施工方案、施工方法2二、管线预埋施工方案3三、电缆敷设施工方案3四、路灯杆的吊装6吊装流程图9五、各分项工程的施工顺序11第三章、施工总体部署12一、人员安排及组织12二、投入的主要施工机械设备表13三、施工进度计划13第四章 质量保证措施15一、质量控制的主要措施15二、质量检验工作:15三、质量评定工作:16四、质量管理体系16第五章 文明施工操作方案、安全生产及环保措施20一、文明施工保证措施20二 安全生产措施23三 环保措施28第一章 工程概况一、工程介绍金湾航空城市政道路二期A区工程一标段,位于金湾航空新城核心区(简称金湾航空城),核心区位于西湖片区启动区东南部,为省道S272(机场东路)以西、金湖大道东路以南、双湖路以东、中心河以北的围合区域,占地面积约3.8km2。具体施工标段如下:标段序号道路名称起点桩号终点桩号施工总长(m)路宽(m)一标段1金山大道BK2+256.909BK2+615.520358.61136一标段2迎河东路GK0+087.686GK0+420.000332.31436一标段3春晖路HK0+000HK0+275.00027524一标段4依云路IK0+040IK0+964.281924.28124本标段路灯、庭院灯型式有15m3头投光灯、8m双挑路灯和单挑路灯、4m庭院灯。路灯安装在道路两旁的绿化带内,庭院灯安装在人行道绿化带内。第二章 主要工程项目的施工方案、施工方法一、路灯基础工程施工方案、施工方法根据设计要求进行规范施工。2.1.路灯放样定位对施工现场进行详细踏勘,根据施工图对路灯位置放样、定位。2.1.2挖坑按施工图设计要求,挖洞,使坑洞尺寸达到设计要求,并及时清理余土。2.1.3预埋件放置根据施工图,路灯基础底部应打设一接地极,埋深大于0.8m,接地极采用L50*50*5、长2.5m热镀铜角钢,按设计要求安装相应尺寸地脚螺栓钢筋笼和2根80PVC-U穿线管,并将基础内地脚螺栓钢筋笼和接地极连成可靠电气通路,保证每灯防雷接地电阻,不大于10。2.1.4混凝土浇注材料选用:混凝土的组成材料按规范要求选用,混凝土配比达到20设计标准。做好混凝土振捣工作,保证其密实性。混凝土表面平整。二、管线预埋施工方案1、根据现场施工进度情况,按施工顺序及时进行管线预埋,与道路施工单位及时协调联系。做到管线的预埋与道路施工工序一致。电缆保护管不应有孔洞、裂缝、明显的凹凸不平。镀锌钢管煨弯采用电动煨弯机进行加工,保证有效通径。弯曲半径应符合要求,不得有煨扁、裂纹、皱折等缺陷。管材切割应用钢锯或管割刀进行切割,管中平整、光滑,不得有锐棱及毛刺。连接时采用电动套丝机套丝后用电气配管专用的通丝接头连接(暗埋管可用套管焊接),在连接处加设钢质跨接线。2、按规范要求适当加设分线盒,配管时穿好相应的镀锌铁丝引线并在两端管中应有余地,穿导线前先将两端管中用橡胶皮盖盖好,以防异物进入及穿导线时挂伤导线。3、穿线前应检查管路,消除可能损伤导线的因素。穿线时宜往管路内吹入适量的滑石粉。穿线的管路和导线的规格、型号、根数、回路等必须符合设计要求,穿线前后均应检查导线的绝缘。导线在连接头不能增加电阻值,不能降低原绝缘强度,受力导线不能降低原机械强度。电缆敷设准备水平敷设垂直敷设电缆固定挂标志牌三、电缆敷设施工方案2.3.1电缆进场检查验收电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识,并现场抽样检测绝缘层厚度和圆形线芯的直径。2.3.2电缆敷设准备(1)、技术准备。认真研究电气施工图,掌握电缆的分布情况,对每根电缆进行编号,并标明电缆的起始位置、回路号、规格型号等。在电缆密集的地方,绘制电缆的剖面分布图,显示电缆在桥架中的位置;结合电缆剖面分布图,选择最佳的电缆敷设顺序,尽量避免电缆交叉的情况。(2)、人员、机具准备。敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具,如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。(3)、现场准备。检查桥架安装是否完成及其支架的承重情况,并清理桥架内的杂物。清理电缆敷设沿途的障碍,为安放电缆创造很好的外部条件。2.3.3电缆敷设(1)、在电缆端头、电缆接头、拐弯处及夹层内、隧道、竖井两端等地方,应装设标志牌,标志牌上注明线路编号,当无编号时,应写明电缆型号、规格及起讫地点;并联的电缆应有顺序号,标志牌的字迹要清晰,不易脱落;标志牌规格必须统一,材质能防腐,挂装应牢固。(2)、在线槽内敷设电缆时,敷设电缆的截面积不应超过线槽截面积的40%,在线槽内敷设应排列整齐不应交叉、重叠、扭曲、不应有接头,每隔1.5M应进行绑扎,绑扎应牢固。(3)、强、弱电电缆敷设在一起时,应有隔板。(4)、在敷设前,应摇测电缆绝缘,500V时绝缘电阻值不小于2M,在送电前需再摇测一次。(5)、电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面摩擦拖拉。电缆上不得有未消除的机械损伤(如销装压扁、电缆拧绞、护层断裂等)。2.3.4电缆头制作安装图27电缆终端头均采用热缩型电缆终端头制作,加热器采用液化气烤枪或喷灯。制作前选择与电缆截面相适应的热缩塑料手套。在安装三叉分支手套时,宜先进行预热,并将电缆定位,套上分支手套后,按所需分叉角度摆好线芯后再进行加热。避免在三叉分支手套热缩定型后,再大幅度地改变电缆线芯的分叉角度,造成手套分叉口及指套根部的开裂。加热收缩时,应从管子中间向两端逐渐延伸,或从一端向另一端延伸,以利于收缩时排出管内空气,加热火焰应螺旋状前进。2.3.5电缆的连接(1)、大于6平方的电缆在汇流排连接时需要采用紧压铜端子,端子选用与电缆线芯截面相匹配,铜端子的压接采用手动式液压压接钳。(2)、电缆终端制作好,与配电柜连接前要进行绝缘测试,(3)、以确认绝缘强度符合要求。同时电缆要作好回路标注和相色标记。电缆的裁剪要合适,保证电缆与配电柜母线或接线端连接后不产生过大的机械应力。连接前,对搭接面进行清洁处理,同时涂抹适量的电力复合脂,紧固力矩符合建筑电气工程施工质量验收规范(GB50303-202),确保连接和导电性能可靠。2.3.6电缆标识(1)、敷设电缆应及时进行标识,标志牌采用塑料片制品,用尼龙扎带固定。标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点,电缆始端、终端、拐弯处、交叉处应挂标志牌,直线段每20m设标志牌。电缆敷设好后,要检查回路编号是否正确,完整做好相关资料。(2)、标志牌规格应一致,并有防腐的功能,挂装应牢固。标志牌上应注明电缆编号,规格和电压等级。直埋电缆进出建筑物、电缆井及两端应挂标志牌。沿支架敷设电缆,在其两端处,交叉处应挂标志牌,直线段应适当增设标志牌。(3)、电力电缆和控制电缆应分开排列;(4)、并列敷设的电力电缆和控制电缆敷设在同一侧支架上时,应将控制电缆放在电力电缆下面,1KV以下的电力电缆应放在1KV以上的电力电缆的下面。(5)、并列敷设的电力电缆,其相互间的净距应符合设计要求。(6)、电缆敷设完毕后,应及时清除杂物盖好盖板,必要时,尚应将盖板缝隙密封,以免水、汽、油、灰等侵入。四、路灯杆的吊装 根据本工程构架结构及现场具体情况,该工程采用散件制作、汽车运输与工地现场拼装、安装方案,即基本为车间制作,车辆运输,现场高空组合安装。2.4.1技术资料准备(1)、将施工图纸及技术文件、施工作业指导书发放至施工班组。(2)、组织有关施工人员认真熟悉图纸及施工作业指导书,学习施工规范、规程,掌握施工工艺。(3)、编制设备复查记录表格及各种安装记录表格。2.4.2 施工准备(1)、基础检查、划线、垫铁安装。(2)、吊装前必须根据验收记录进行基础复查,并应符合下列要求:a)、符合设计和国家标准的规定b) 、定位轴线应与灯杆建筑标准点校核无误。c) 、基础划线允许偏差为:路灯杆间距: 10m 1mm 10m 2mm 路灯杆相应对角线: 20m 5mm 20m 8mm(3)、 基础表面与底板的二次灌浆间隙不得小于50mm,基础表面应全部打出麻面,放置垫铁处应凿平。(4)、找正依靠底板上的紧固螺丝来实现或用水平仪在调平螺丝的正下方放置一块垫铁,垫铁表面应加工平整。2.4.3、机械设备准备对参与工程施工的机械设备、工机具要提前进行检修,做好检修和保养工作,确保完好无损提前进入现场。按照施工总平面布置图要求,将各种施工机械设备就位、固定。 2.4.4劳动力配备与安全教育） 根据工程的具体情况,我公司将挑选有丰富经验和经培训取得上岗证的施工人员配合吊装队。)班长负责施工指挥、协调各工种间的联系,班组长是施工操作的组织者,对操作质量和安全负直接责任。)两名机械操作工各操作一台吊车(8T)吊车应有一名起重工指挥,要求持证上岗。非起重工严禁指挥起重设备。)电工负责施工现场的临时供给、电气设备的正常运行和安全使用。)对进场工人做好入场培训工作,并做好培训记录,不让任何一个未经安全培训的人员上岗作业。做好安全技术交底工作,下达任务的同时,必须有书面的安全注意事项及要求。进入工地必须戴安全帽,高处作业必须系安全带。)认真学习有关安全操作规程,按规程规定操作施工,各工种在参加吊装过程中,必须设专人统一指挥,密切配合,设专职或兼职安全员。7)加强班前与班后的安全技术交底与检查工作,工作人员不准远离施工现场,防止意外事故发生。吊装时,未焊接牢固和未连接紧固的各种零部件不允许起吊作业。2.4.6施工步骤(1) 、根据提供的纵、横中心线进行基础画线,并校正纵横向联合中心线。(2)、 在灯杆纵横中心线各拉一根钢丝,检查各间距、对角线是否正确。(3) 、将十字中心线引至基础四周,并作好标记。(4) 、检查各基础锚栓尺寸及锚栓标高是否符合要求。(5)、 根据图纸结构进行清点编号,需用构件运到施工现场。(6)、 复查主要构件的外型尺寸及外观状况。(7) 、下部和上部应划出其四面中心线,并延至底板、顶板四周作好标示。(8) 、下部划出1米标高线,并打样冲眼。(9) 、对合金材质部件进行复核。(10)、螺栓施工前,按规定数量进行抽样检查。(11)、准备好施工用的撬棒、垫铁、链条葫芦、脚手架、脚手板等。2.4.7 路灯杆的吊装路灯杆起吊前,从柱底板向上500处,划一水平线,以便吊装固定前、后作复查平面标高基准用。在路灯杆端部1/8处作好绑扎点,钢丝绳选用6分钢丝绳两对,并在柱顶上部用麻绳绑好,作为牵制溜绳的调整方向。吊装前准备工作就绪后,首先进行试吊,吊起一端高度为100200时停吊,检查索具牢固性和吊车稳定性以及路灯杆的垂直度,然后指挥吊车缓慢下降,当柱底距离基础位置40100时,预调整底板下调平螺母的标高使柱底与基础两基准线达到准确位置,指挥吊车下降就位,就位后用水准仪找正标高(基准点1米标高线),底板四周中心线应对准基础十字中心线。路灯杆吊垂直后放置基础上,将路灯杆加固,拉四根缆风绳。用测量仪器测出垂直度。达到安全方可摘除吊钩。继续按此法吊装其余所吊装流程图机具及吊具用料准备 吊装前准备工作构件到场验收 编制、确认吊装方案基础复检 放灯杆中心线灯具组装 支撑系杆安装螺栓复验吊装灯杆/加以固定涂 装检 验 交工交工 有路灯杆。吊装绳用2T专用绳锁,卡子采用U型卡子。要求吊装按顺序以构架形成排架后方可拆除缆风绳。2.4.8灯杆吊装方法1、 吊装采用单榀吊装,吊点采用两点绑扎一点辅助,绑扎点应用软材料垫至其中以防灯杆受损。起吊时先将吊离地面50cm左右,使中心对准安装位置中心,然后徐徐升钩,将吊至柱顶以上,再用溜绳旋转使其对准柱顶,以使落钩就位,落钩时应缓慢进行,并在刚接触柱顶时即刹车对准预留螺栓孔,并将螺栓穿入孔内,初拧作临进固定,同时进行垂直度校正和最后固定,垂直度用挂线锤检查,第一榀应于抗风柱相连接并用四根溜绳从两边把拉牢,以后各榀可用四根校正器作临时固定和校正,经校正后,即可安装各类及等,并终拧螺栓作最后固定。 2、在每灯杆安装定位后,进行68组的调校,形成整体一线,再进行下一灯杆的吊装。3、和横灯杆之间用临时螺栓连接,临时螺栓的数量不能少于数量的1/3,且不少于3个。 4、每应有一定数量的螺栓定位。 5、每工作段吊装结束,用经纬仪对构架进行垂直度找正、验收合格后,方可紧固螺栓。 6、灯杆螺栓的连接和固定灯杆附件拼装前应检查清除飞边、毛刺、焊接飞溅物等,摩擦面应保持干燥、整洁,不得在雨中作业。灯杆螺栓在大六角头上部有规格和螺栓号,安装时其规格和螺栓号要与设计图上要求相同,螺栓应能自由穿入孔内,不得强行敲打,并不得气割扩孔,穿放方向符合设计图纸的要求。从构件组装到螺栓拧紧,一般要经过一段时间,为防止灯杆螺栓连接副的扭矩系数、标高偏差、预拉力和变异系数发生变化,灯杆螺栓不得兼作安装螺栓。为使被连接板叠密贴,应从螺栓群中央顺序向外施拧,即从中刚变大的中央按顺序向下受约束的边缘施拧。为防止灯杆螺栓连接副的表面处理涂层发生变化影响预拉力,应在当天终拧完毕,为了减少先拧与后拧的灯杆螺栓预拉力的差别,其拧紧必须分为初拧和终拧两步进行,对于大型,螺栓数量较多,则需要增加一道复拧工序,复拧扭矩仍等于初拧的扭矩,以保证螺栓均达到初拧值。灯杆六角头螺栓施拧采用的扭矩板手和检查采用的扭矩手在班前和班后均应进行扭矩校正。其扭矩误差应分别为使用扭矩的5%和3%。对于螺栓终拧后的检查,可用”小锤击法”逐个进行检查,另外应进行扭矩抽查,如果发现欠拧漏拧者,应及时补拧到规定扭矩,如果发现超拧的螺栓应更换。7、该灯杆用的螺栓为摩擦型,螺栓不能作为临时螺栓用。螺栓紧固应由中间向边缘进行。螺栓紧固时应分两次进行,第一次初拧至50%扭矩,第二次终拧至设计值。螺栓终拧结束应在24小时之内完成。8、灯杆各层构架、验收合格后并验收结束后,才能进行吊装。9、为防止构件倾覆,现场吊装时可用棕绳控制其操作性。为使在吊装时不致于发生摇摆,和其它构件碰撞,起吊前在两端应绑扎溜绳,随吊随放松,以此保持其正确位置。与路灯杆固定安装螺栓时可做几个吊篮,至少1个。 10、工艺要求 (1)、构件安装前应将摩擦面上的浮锈、杂物清理干净。 (2)、紧固结合面如发现有间隙,应及时按规定加装垫板,并做好记录。 (3)、螺栓穿装应顺畅,严禁强行敲打,孔距不对时,应扩孔,但不能用火焰割孔。 (4)、安装连接板和螺栓时,摩擦面应保持干燥,不得在雨天施工。 (5)、螺栓终拧结束后,一般至少应露23丝扣。 (6)、各种标高公差5mm。 (7)、柱底板找正后如需进行二次灌浆,要保证与柱底板有大于85%的充满度,养护时间严禁承载。 (8)、安装前,灯杆和柱在地面要校对外形尺寸,安装灯杆和其它杆件之前,所有都应检查垂直度偏差,每层路灯杆垂直度偏差要控制在1/1000以内,整体单根路灯杆不超过25mm。 (9)、在安装时,如果灯杆和水平杆件制造公差,装配尺寸难以保证时,允许加垫垫片,每侧最多垫两片,若间隙过大则采用一块厚垫板。 11、作业顺序 (1)、安装采用从一端开始,向另一端推进,由下而上进行,安装时注意累计误差。 (2)、基础和支承面处理路灯杆系统 五、各分项工程的施工顺序1、路灯基础分项工程施工顺序流程如下:合理调整定位基础放样现场踏勘挖坑支设模板预埋件放置养护浇筑砼2、电缆敷设保护管检测电缆敷设检验电缆电缆头制作自检3、路灯安装起吊安装固定校准灯具安装灯杆放置到位试灯第三章、施工总体部署 一、人员安排及组织水稳第一层施工完成后,埋设过路照明管线,接下来陆续施作照明基础和电缆接线井,最后敷设电缆线,并安装路灯、庭院灯。投入分项工程现场管理及技术人员一览表序号职 务人数主要职责1项目经理:刁杰1组织管理现场施工。2总工程师:江鉴均1对具体施工做全面的计划及安排。3质检员:温烽1负责各项试验及检测工作。4测量员:陈光标 1负责施工测量、放样及桩位平面复核。5安全员:张云1制定和落实安全技术方案,监督检查施工安全。6材料设备员:鲁小东 1负责材料和设备供应。7沥青面层施工班长:孙凌言1每天对各工人工作作出安排,带班作业拟投入分项工程劳动力人员一览表 序号职 务人数备注1电工102高空作业工53焊工24普工20二、投入的主要施工机械设备表设备名称单位数量型号、产地、商标现状自有新购租用备注砂轮切割机台4中国上海J3GQ冲击钻台20德 国EDH3-200E台钻台2中国上海Z516-2A手电钻台3日 本日 立液压弯管机台2中国广州交流电焊机台2中国南海60A风焊工具套3中国广州吊车台1徐 工16T吊车台2徐 工8T高空作业车台2徐 工28M小货车台1福田轻卡1.5T手提砂轮机台15中国广州电线管弯管器把12中国汕头液压线钳把5中国广州手动葫芦台4中国广州2T、5T移动吊篮台8广 东定制无线电对讲机台20中国广州1-5km三、施工进度计划3.3.1施工进度计划迎河东路要求的5月31日通车路段GK0+087GK0+420段,计划 5与月1日开工,5月30日完成,工期为30天。春晖路,计划6月6日开工,7月5日完成,工期为30天。依云路,计划6月27日开工,7月25日完成,工期为30天。金山大道,计划8月7日开工, 9月5日完成,工期为30天。总工期为120天。3.3.2施工进度保证措施根据本工程工期、工程量的特点,做好施工组织前期准备工作,投入足够的人力、物力。施工前制定施工工序网络图和横道图,找出关键工序,在施工中严格控制关键工序的施工时间和流水节拍,充分利用非关键工序的总时差,确保关键工序按时完成。在施工中当发现关键工序的完成时间与计划不一致时,及时调整施工部署,确保工期以及机械、人员的生产率。充分发挥公司专业队伍骨干和机械设备齐全的优势,使工程施工运转在总体计划的安排指导下有组织、有步骤地进行。其次是抓好机械设备的维护保障工作,确保施工机械设备满足施工需要,在施工现场成立机械维修抢修队,平时备足易损、易耗零配件,以保证机械设备的完好率和使用率。3.3.2.1技术保证措施1、各重要的分项工程开工前由总工程师牵头对施工方案进行会审,确保施工方案科学可行。2、提高施工测量控制水平,确保工程测量结果符合精度要求。 3.3.2.2管理保证措施1、从人员组织和机械设备方面保证公司抽调精干人员组成项目经理部代表公司全面负责该工程施工管理,统一指挥、协调施工,配备足够的机械设备,以保证工程按时完成。2、从材料供应方面保证加强材料采购计划管理,充分备料,坚决杜绝待料停工的现象发生。3、从安全生产方面保证加强职工法纪教育,增强安全生产观念,认真执行”安全第一,预防为主”和”安全责任重于泰山”的方针,杜绝发生重大安全责任事故。遵守一切指导安全、健康环保的法规法令,各项工程都必须按照安全生产操作规程施工。设置安全岗哨和标志。成立安全小组,设专人专职负责日常生产的安全检查督促工作,保证施工顺利进行。调试第四章 质量保证措施一、质量控制的主要措施1按照施工组织设计的要求进行全场性的准备工作,分部分项工程的准备工作和工作条件的准备工作。2加强对施工工艺的质量控制,逐级做好技术交底,使全体施工人员熟悉本工程情况、主要特点、设计意图、技术要求、质量标准及施工操作规程。施工人员应认真按工艺要求进行作业,使施工工艺的质量控制标准化、规范化、制度化。3开展工前检查,做好技术复核工作,对重要的操作工序进行检查和复核,避免发生重大差错。如基、轴线的测量定位、管沟、道路的预留孔和预埋件位置,各种道路、管沟、管线的标高和坡度的复测。4加强对材料、设备、成品、半成品进质量控制,采取相应技术和管理措施,使这些不利因素被控制在允许的范围之内,包括严格按质量标准订货、采购、包装和运输,所有的物资进场均须按标准,严格检查验收。各种原材料、半成品、成品材料有质保书或合格证,进场后应按规定的条件和要求进行存放、保管和加工,并按进度计划、规定的时间,提供施工需要。对重要的材料和半成品,要把质量控制向前延伸到供应和生产单位,提前进行检查把关。5突出抓好施工工序控制,实行”停止点”检查制度,确定工序控制点,明确各个工序控制点应该达到的质量目标,按规定对工序控制点的质量进行检测,并找出质量差距及产生差距的原因,采取相应的技术管理措施以清除差距,防止发生质量问题,决不让上一道工序不合格品转入下一道工序。6及时办理设计变更和材料代用的审批手续,手续完全办妥后方可执行。7认真组织隐蔽工程的检查验收,由质检、技术负责人会同现场监理工程师共同参加,验收合格签字后,方可进行隐蔽。8按规定搞好分部分项工程的检查验收,以及施工质量的检验评定。二、质量检验工作:由施工班组进行日常的自检和互检,发现问题及时处理;由工程技术部负责人组织工序交接检查和多班组作业交接检查,发现问题要分清责任随时处理;由专职质检人员进行巡回的专职检查,特别是注重关键部位和薄弱环节的检查,协同施工技术人员和班组解决存在的问题。三、质量评定工作:分部分项工程或单位工程完成后,均由现场质检负责人和施工技术工程师会同有关专职质检人员进行质量评定,并请现场监理工程师认可签证。以上质量评定后,须填好质量评定的有关报表,并认真整理归档。四、质量管理体系1、质量管理体系图见下图所示质量管理体系图项目经理部领导小组质量管理办公室施 工 作 业 队作 业 队 质 量 员安装作业班组2、质量保证体系框图质量保证体系思想保证组织保证技术保证制度保证经济保证过程控制进行质量教育,提高质量意识项目经理项目责任制,项目经理、总工程师、施工队长对项目经理负责仪表检验、材料设备检验,制订工艺标准、施工方案质量责任制,奖优罚劣制优价,健全质量保证制度,学习标准质量与工资挂钩,预留质量保证金。施工组织设计、质量计划、质量体系文件,进行质量评价和技术攻关。有关人员及施工队的质量职责对工程质量、安全施工、文明施工负组织领导责任。对工程质量负全面技术责任。对工程质量因检查督促不力出现的质量问题负全面责任。并负责督促施工队对供应的设备材料质量进行检验,并负责质量全责。抓好生产管理,使项目质量体系正常运行。对用于工程的材料严格把关,对产品质量负全责任。项目经理技术负责人质检工程师材料员施工员施工队质量达标:竣工验收及调试一次合格,观感达到”优良”标准。工作标准:按ISO9001质量管理标准,执行质量手册、程序文件,对工程实施全过程控制。3、质量控制程序施工中对本工程项目建设过程的四个阶段(施工准备、施工、竣工验收和交工后服务)的质量加强控制,确保一切与质量有关的工作均处于受控状态。(1)施工准备阶段的质量控制坚持图纸学习与会审,领会设计意图,提出修改建议,避免产生技术事故和工程质量问题。不断完善和优化施工组织计划,使施工方案科学合理,措施详实、可行、可靠。严格组织技术交底。控制物资采购。作好分供方的评价和材料的进货检验,确保用于工程的所有材料均符合质量要求。(2)施工阶段质量控制质量验收签证制度A、各施工工序检查验收前质量人员应提供上道工序的所有有关质量记录(要求已签证认可的),并要求每道工序验收后及时填写工序质量评定表。B、项目部在工程质量管理中为本工程配备主管质量员一名,负责各施工队施工质量工作;各施工队配备专职质量员,管理日常质量验收工作;各施工班组设兼职质量员,做好自检、互检工作。C、试验员负责整个工程的试验工作,检查、督促各种采购材料的取样、分析、试验工作,协助材料部门做好各种采购材料的检查工作,把好采购材料进场的质量关,对有关技术指标进行抽样送检,负责采购材料的文件资料、检验与试验报告的收集、整理工作。D、材料员负责采购材料的质量验收和检查。对采购材料均需有供货单位提供的质量保证书,有关施工技术参数及试验报告等,各种材料进入现场,试验员均应按规范要求进行测试工作,并做好抽检及验收工作,无质保单或抽检不合格的采购材料严禁使用,特殊材料应在采购前抽样试验,合格后方可进场使用。技术交底工作制度根据设计施工图,施工技术规范编写施工组织设计或专项施工方案,编制的施工组织设计专项施工方案经公司审批部门、监理或业主统一批复后方可施工。各分项分部工程施工前,由项目总工组织施工管理人员、质量测试人员及施工班组操作人员进行施工技术交底活动,使得全体施工人员了解与掌握设计要求,施工注意事项、质量控制标准及施工操作规程,以保证每道工序的质量均符合控制要求。完善的质量问题处理制度对忽视质量、不按操作规程或施工方案所引起的,可能对工程造成不良影响的施工活动,质量负责人有权责令其停工或返工。工程变更联系单施工过程中如发生实际情况与设计不符的,或施工人员提出合理化建议的,或材料代用等需变更设计时,应以项目部统一的工程洽商记录提出,未经监理单位和设计单位签证的工程变更均属无效,完成项目也将以不合格品处理。文件资料和质量记录的整理、收集工作,对各种文件资料和质量记录的分类汇总工作应做到标准统一、查询方便、准确无误,未经检查验收签证的部位一律不得列入完成产值数量,每月月底由资料员负责整理有关质量记录上报项目部。(3)竣工验收阶段质量控制坚持竣工标准。做好竣工预检,待确定全部工程项目符合竣工验收标准后,再向业主申请竣工验收。按规定整理、编制竣工验收文件。(4)保修回访阶段的质量控制工程竣工后,按合同规定,在规定期限内对工程进行回访,听取业主意见,对属于施工质量问题,负责返修,不留隐患。4、质量评比与事故申报制度质量评比制度为保证工程质量,培养全体人员的质量意识,在施工过程中定期进行质量评比,实行工程质量与经济挂钩,依据评比结果进行奖惩。对质量事故的处理与申报A、对质量事故的申报制度对于一般质量问题:在问题发生7天内,项目经理书面上报公司安质部和监理工程师;对于一般质量事故,项目经理在3天内书面上报相关质检部门及业主。对于重大质量事故,项目部必须以最快方式向公司主管部门及当地建设行政主管部门及监察、劳动部门报告,同时在24小时内上报书面资料。B、对质量事故的处理对于一般的质量事故,经业主与监理工程师确定处理方案,并明确处理方案负责人,处理完后的产品必须重新检验。做好并保存评审和处理过程以及随后的验证记录。对于重大的质量事故,必须遵从业主及有关部门的意见进行处理,并作好处理记录,处理完后重新检验。发生直接经济损失2万元以上质量事故,按直接经济损失的10%30%进行处罚。因质量体系不健全、质量责任制不落实;或因偷工减料或弄虚作假造成质量不合格、质量低劣,给企业声誉带来严重影响的,同样按照质量事故对待,给予严重处罚。 第五章 文明施工操作方案、安全生产及环保措施一、文明施工保证措施6.1.1文明施工目标文明施工目标为:争取本项目为安全文明施工标准化工地。施工现场的文明施工管理是企业生产经营的综合反映,贯穿于项目工程施工管理的全过程。以符合标准要求的文明施工管理,提高项目工程施工的综合管理水平,促进管理层作业层”三个素质”和观念作风的改变。提高劳动效率,降低物耗、消除污染,美化环境;提高工程质量、延长机械使用寿命,有效地抵御火灾事故,完善安全防护设施等;以保证社会效益和企业经济效益的稳步提高,我们将按照四川省建设工程文明施工管理有关规定要求,做好文明施工管理和城市交通管理的工作。6.1.2文明施工管理体系项目经理 项目部安全文明施工领导小组施工队安全文明施工员班组安全文明施工员本项目建立以项目经理为组长的文明施工管理领导小组,负责施工期间的文明施工工作。文明施工管理组织分四级管理,第一级为项目经理,第二级为项目部安全文明施工小组成员,第三级为作业队安全文明施工员,第四级为班组安全文明施工员。将文明施工管理责任经过文明施工管理组织层层分解,落实到人。日常加强学习、检查、整顿。深入开展”加强管理塑造形象、深化达标创立文明”活动,加强安全培训教育,增强施工人员自我保护意识,100%施工现场做到规范化、标准化。6.1.3文明施工措施本工程紧临安县城区道路实施,我们将保持市容整洁、保证道路交通畅通、减少施工扰民作为文明施工管理的重点。(1)进行全面的文明施工管理教育由项目经理作为工地文明施工的第一责任人,开展经常性、有组织和定期的文明施工学习、评议活动,定期召开一次会议进行学习、总结和检查。在进场施工前由各级文明施工员带领全体职工认真学习四川省有关文明施工的规定,认真学习合同中关于文明施工的要求,使全体职工更进一步提高对文明施工的认识,从自身做起,随时随地注意文明施工,成为一个自觉讲文明施工的规范职工,促使整个工地成为”文明工地”。(2)加强精神文明建设组织员工积极开展职业道德、职业纪律教育,制定并执行岗位和劳动技能的培训计划;组织员工开展丰富多彩的文体活动,配置图书、电视、棋牌、羽毛球等使职工保持良好的精神面貌,工地保持良好的文明氛围。(3)强化工程管理严格按照国家的政策、法规和四川省现场管理细则组织文明施工。各种档案资料做到真实可靠,填写及时、规范、完整。做到工程内在、外观质量优良,单位工程优良率达到90%以上,制定防止重大工程质量事故发生的预防措施。针对工程特点制定”安全操作规程”,严格执行。(4)环境治理 对施工现场场地进行如下布置a.在施工现场入口处设置一图五牌(施工总平面布置图、工程概况牌、文明施工牌、消防保卫牌、安全生产牌、管理人员名单及监督电话牌)。在施工现场醒目位置悬挂警示牌和标语;在电力机械设备醒目位置悬挂安全技术操作规程牌。b.施工和生活场地做到整洁、平整,设置排水沟,保证排水通畅;c.施工现场的道路要及时修整,保持通畅、整洁,场内排水良好。施工中各阶段做好及时清理,做到工完料尽、场地清。垃圾集中堆放处理,建立定期的考核制度。d. 车辆离开工地,在大门前需清洗车身、车轮,检查装卸物是否符合要求,防止污染道路。夜间进出车辆保持静音,禁止鸣喇叭。e. 生产生活用电、用水按照建筑施工临时用电、用水要求,将用电线路、用水管路排列整齐,配电箱按照位置端正、牢固,箱体整洁,内外进出线顺直;移动电气的线路做到盘卷收放。f. 施工现场物料摆放做到整齐、有序、分类(分规格)标识清楚,有防雨、防晒设施,堆料前方挂标识牌。g. 生产生活场所设置足够的消防器具。h. 施工产生污水必须经沉淀、过滤、隔油等方法处理达标后按照业主指示要求排放,严禁随意排放污水。i.在施工现场内设置齐全的职工生活设施。配备食堂、宿舍、厕所、茶水箱、简易医疗箱,并符合卫生、通风、采光等要求。(1)、食堂设施齐全、环境清洁、食品储存生熟分开,设置储存箱、冰柜等。厨房内不准住人,厨房内有灭蚊蝇、蟑螂、鼠等措施。(2)、利用施工现场的现有公厕,要注意卫生,做好清洁工作,做到有人专管。(3)、临时宿舍房内必须留有充分的生活空间,必要的生活设施,制定宿舍管理制度,开展文明宿舍评选及安全生产知识讲座等活动。 制定施工现场管理制定a.在该工程现场施工人员凭出入证进出工地,非施工人员不得擅自入内。b.未经岗前教育培训合格的施工人员,不得进入施工现场作业。c.进入施工现场的人员,必须佩戴好个人防护用品。禁止赤脚赤膊,穿高跟鞋及拖鞋、喇叭裤、裙子上岗。d.特殊工种作业人员和技术工种作业人员实行挂胸牌上岗,在操作中,精力要集中,坚守岗位。e.作业人员必须严格按照项目部制定的”安全技术操作规程”进行操作。f.施工现场防护设施、安全标志、警示标志。用电设施等未经项目部领导同意不得擅自拆除。g.暂不使用的周转材料要及时整理,摆放整齐,圆钉要及时拔除。h.进入施工区域的行走机械、车辆必须服从建设单位对场内交通管理的统一规定。不得任意占道,阻塞正常交通。i.施工中,尽量降低噪音污染向周围的排放,采取降低噪音的措施。对
