“友谊花城”一期还建楼工程 屋面施工方案

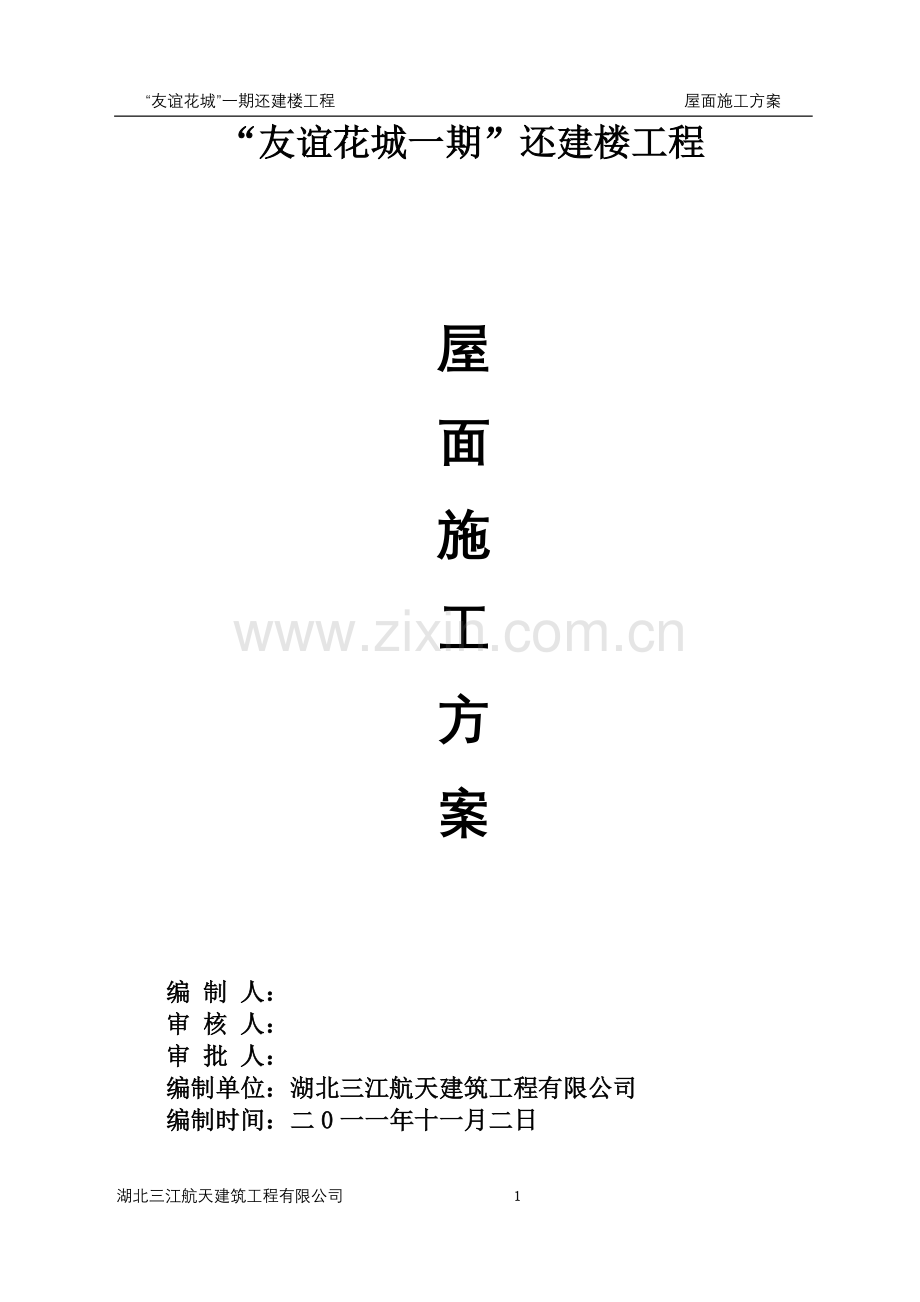

“友谊花城一期”还建楼工程

屋
面
施
工
方
案

编 制 人：
审 核 人：
审 批 人：
编制单位：湖北三江航天建筑工程有限公司
编制时间：二0一一年十一月二日

一、编制依据
1.1业主提供的“友谊花城”一期还建楼5#楼工程设计图纸；
1.2《施工组织设计》
1.3与业主签定的工程承包合同；
1.4国家现行施工规范、规程和行业标准：《屋面工程质量验收规范》(GB50207-2002)、湖北省建筑构造通用图集等；
二、工程概况
序号
项 目
内 容
1
工程名称
“友谊花城”一期还建楼工程5#楼
程
2
工程地址
武汉市东西湖区团结大道以北、十一支沟与十二支沟之间
3
建设单位
武汉市东西湖区人民政府长青街道办事处

4
设计单位
武汉轻工建筑设计有限公司
5
监理单位
武汉五环建设监理有限公司
6
施工总承包
湖北三江航天建筑工程有限公司
7
建筑功能
住宅楼

三、施工做法与材料要求
3.1 上人卷材防水平屋面（屋一）施工做法即：
（1）40厚C20细石砼内配φ4双向间距150；
（2）刷素水泥浆一遍
（3）挤塑聚苯乙烯泡沫塑料板，35厚
（4）SBS改性沥青防水卷材，4厚；
（5）20厚1：3水泥砂浆找平层
（6）1：8水泥膨胀珍珠岩找坡2％，最薄处30厚；
（7）钢筋混凝土屋面板板面清扫干净
3.2 不上人卷材防水平屋面（屋二）施工做法：
（1）20厚1：2.5水泥砂浆找平保护层
（2）挤塑聚苯乙烯泡沫塑料板，35厚
（3）SBS改性沥青防水卷材，4厚；
（4）20厚1：3水泥砂浆找平层
（5）1：8水泥膨胀珍珠岩找坡2％，最薄处30厚；
（6）钢筋混凝土屋面板板面清扫干净
3.2 材料要求
3.2.1挤塑聚苯保温板（阻燃型）外形应整齐，允许厚度偏差为±5%，且不大于4mm；密度到位；导热系数≤0.03。板材搬运时应轻拿轻放，防止损伤断裂、缺棱掉角。材料进场时必须有出厂合格证及相关的检测报告。
3.2.2水泥膨胀珍珠岩中的水泥应采用32.5普通硅酸盐水泥，出厂证明及复试合格；
3.2.3 水泥砂浆找平层中的水泥选用32.5普通硅酸盐水泥；砂为中粗砂，含泥量不大于3%；1：3为水泥与砂的体积比。
3.2.4 4mm SBS改性沥青防水卷材
3.2.4.1进场的防水卷材应有产品合格证和性能检测报告。
3.2.4.2进场的防水卷材料应进行抽样复检，不合格产品不得使用：（1）同一品种、同一等级的产品按大于1000卷抽5卷，100～499卷抽4卷，100卷以下抽2卷进行规格尺寸和外观质量检验，在外观质量检验合格的卷材中，任取一卷作物理性能检验。（2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试。
3.2.4.3 SBS改性沥青防水卷材贮存注意事项：
1）应贮存在阴凉、通风的室内，严禁接近火源、热源；合成卷材应避免与化学介质及有机溶剂等有害物质接触，并有相关的安全消防措施。
2）应防止卷材受潮，卷材如放在易受潮的地方，应架空放置，且卷材堆放高度不应超过1.5m。
四、主要施工工艺
4.1 保温层
4.1.1挤塑聚苯保温板为块体材料，铺设前应将屋面上的建筑垃圾和杂物清理干净，余洞封堵，出屋面的管根处用砼分两次堵严，水落口安装完毕，找坡位置确定，并清除积水（必须避开雨天施工以防内部积水）。
4.1.2铺设时，遇有缺棱掉角、破碎不齐的，应锯平拼接使用。
4.1.3保温材料应紧靠基层表面，用界面剂砂浆按间距400进行50宽条贴铺平、垫稳，接缝处应用同类材料碎屑填嵌饱满。
4.2 水泥膨胀珍珠岩找坡层
4.2.1 根据水泥：膨胀珍珠岩=1：8的重量配合比搅拌，要求拌合料拌和必须均匀，加水量要严格控制。找坡层留设25mm宽的排气槽（间距不大于6米）且通向出屋面的排风孔及烟道口。
4.2.2 根据建筑图中水落管的位置及散水方向，进行找泛水；先做样墩，后铺设，最薄处30mm，铺设顺序从一端开始退着向另一端进行；
4.2.3 水泥膨胀珍珠岩铺设时采用滚筒压实，压完后注意养护。
4.2.4 由于屋面施工可能遇有雨天，因此必须将屋面做成排气屋面，以避免防水层下部水份汽化造成防水层起鼓破坏，避免保温层含水率过高造成保温性能降低。排气道间距以屋面面积不大于每36m2设置一个排气孔。
4.3 水泥砂浆找平层
4.3.1 找平层在铺设前应将水泥膨胀珍珠岩层清理干净。
4.3.2 检查出屋面管与楼板处的节点是否严密，若发现问题应及时用水泥砂浆将四周堵严，进行密封处理。
4.3.3 找平层铺设厚度为20mm，表面抹平后应二次压光，充分养护，不得有酥松、起砂、起皮现象。
4.3.4 找平层应设置分格缝，缝宽为20mm，深20㎜，其间距按排气槽位置，另外，在女儿墙及出屋面部分的根部出500也应设置分格缝（缝宽30㎜），分格缝嵌填沥青油膏。
4.3.5 水泥膨胀珍珠岩找坡层、水泥砂浆找平层分层所留的分格缝应上下垂直，在一条直线上，兼做排气槽，且均通向排气孔。
4.3.6所有转角处及出屋面的根部均应抹成圆弧形，其半径不小于50mm。
4.4 屋面管口处理
4.4.1 出屋面的雨水管口及排水管安装完毕后应凿毛、湿润基层并使用高标号膨胀砼分两次灌入，振捣密实并注意养护，管口周边半径500mm范围内用细石砼进行找坡平整，再进行砂浆找平、压光。
4.4.2 所有出屋面管道及排气管的根部均做成圆弧形。
4.5 SBS改性沥青防水卷材
4.5.1工艺流程：干燥基层表面清理、修补→基层处理剂→节点附加增强处理→定位弹线→铺贴卷材→收头处理、节点密封→清理、检查、修整→隐检→下一道工序施工。
4.5.2基层表面应干燥，基层用与卷材及胶粘剂的材性相容的基层处理剂。
4.5.3先进行节点、附加层及屋面转角处的处理，然后由屋面最低标高向上施工，尽量减少搭接。
4.5.4防水卷材应平行于最高处方向铺贴，铺贴方法为热熔法。
4.5.5铺贴卷材采用搭接法，相邻两幅卷材的搭接缝应错开，相临两幅卷材搭接应错开不小于500mm，搭接缝应顺流水方向，搭接宽度均100mm，并热熔封边。铺贴卷材时应弹出标线，保证卷材搭接宽度和铺贴顺直。
4.5.6立面处卷材收头：立面部位、设备基础根部卷材铺贴前，应先进行试铺，将立面卷材长度留足入凹口，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。卷材铺贴完毕后，将立面的卷材端头裁齐于凹口，然后用0.3厚的白铁皮作压条钉压固定，最大钉距不应大于500mm，使卷材端头固定在墙上的凹口内（具体详见附图），并用密封膏封口。
4.5.7 出屋面排气管道：伸出屋面排汽管根部应增设附加层，上端用金属箍固定，最后用密封材料密封。
4.5.8 落水口：根据屋面施工图落水口的位置，进行铺贴，注意与落水口之间的密封，在水落管上口防水卷材深入落水口的深度不得小于50mm。
4.5.9防水卷材严禁在雨天施工，遇有五级以上大风时应停止施工，遇雨天应采取遮盖措施。
4.6屋面面层：
（1）上人卷材防水平屋面为40厚C20细石砼保护层，面层设置分格缝，间距4m×4m，缝宽20（可用塑料条分格，砂浆抹平后分格条可不取出），缝内填沥青油膏。
（2）不上人卷材防水平屋面（屋二）为20厚1：2.5水泥砂浆找平保护层。
4.10其他
4.10.1排气管：在厨房、卫生间的出屋面的排风道内设置，另外，在屋面的边角出500的位置以不超过16m2分别设置详见附图。
4.10.2涉及出屋面的风道等均采用85砖砌筑；其上盖板与结构墙体间的节点收口采用油膏封闭，且坡水一律坡向外沿。
4.10.3 关于防水层的立面砂浆保护以4000间距10宽缝予以分格。
4.11 防水面层做法应分清上人屋面和不上人屋面。
五、质量保证
5.1 屋面工程施工中应做分项工程的交接检查及隐检；未经检查验收，不得进行后续施工。
5.2 屋面坡度必须准确，找平层平整度不得超过5mm，不得有酥松、起砂、起皮等现象，配合比应符合要求。
5.3 防水层的施工由专业队伍进行，并持证上岗。不得有过敏病患的施工人员操作。
5.4 防水层施工中，每一道防水层完成后，应由专人检查，合格后方可进行下一道施工。防水层不得有裂纹、脱皮、流淌、鼓泡、皱皮等现象。
5.5 防水层厚度应符合要求，检验时可用针刺等方法进行，每100m2屋面不小于一处；每一屋面不小于三处，并取其平均值评定。
5.6 SBS改性沥青防水卷材由专业队伍施工。
5.7 屋面排气孔及分格缝按规定设置。
5.8蓄水试验：下水口用气堵封严，蓄水24h，蓄水深度最低不小于2cm，以不渗不漏为合格。蓄水合格后，应立即进行防水保护层施工。
5.9 防水层完成后可采用蓄水试验观察，确认屋面无渗漏，合格后可进行下道工序施工。
5.10 屋面水泥砂浆找平要求分隔缝正确、缝宽均匀、铺厚一致、表面抹光有观感、养护到位。
六、 质量保证措施
6.1、施工前，应严格按照国家现行施工规范和验评标准编写施工方案，对操作工人做好技术交底工作。
6.2、所有进场物资必须有合格的材质证明、出厂合格证和试验报告。做好进场检验工作，该复试的材料及时取样复试，不合格的材料，不得在屋面工程中使用。
6.3、施工中严格实行“三检制”，做到检查上道工序，保证本道工序，服务下道工序，真正做到严格控制工序质量，不合格的工序不移交。
6.4、质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。
6.5、防水层施工前应检查：基层是否有空鼓、起砂现象；坡度是否正确；出水口标高是否合适；泛水高度是否满足。若达不到要求，应补救使其满足。
6.6、蓄水试验：屋面防水做完后，应做蓄水试验。雨天应对屋面板进行检查，看有无渗漏之处。
6.7、应注意的质量问题:
6.7.1找平层出现起砂、空鼓、开裂：应认真做好养护及基层清理工作。
6.7.2倒泛水：施工中及时拉线检查找坡情况，不合要求的要立即整改。
6.7.3防水层空鼓：防水层铺贴时应认真操作，正确掌握基层含水率（9%），铺贴应平实，压边紧密，粘结牢固。
6.7.4防水层渗漏：细部位置应认真操作，铺贴附加层时，应使附加层紧贴到位，封严、压实，不得有翘边等现象。
七、安全保证措施
7.1、牢固树立“安全第一、预防为主”的安全生产方针。操作前，现场管理人员必须向操作班组进行安全技术交底，积极开展班前安全活动，安检人员勤检查、督促。
7.2、屋面四周女儿墙以上的外脚手架（防护栏杆），屋面工程施工中严禁拆除。
7.3、屋面工程施工中，屋内的杂物等物料严禁从屋面直接向下抛掷。
7.4、存放卷材和胶粘剂的仓库或现场要严禁烟火，如需用明火，必须有防火措施，且应设置一定数量的灭火器材和砂袋。
7.5、油桶要平放，不得两人抬运，在运输过程中，注意平衡，精神要集中，防止不慎跌倒造成伤害。
7.6、运上层面的材料，应平均分散堆放，随用随运，不得集中堆放。
7.7、使用喷灯时，应清除周围的易燃物品，必须远离底子油，严禁在涂刷底子油区域内使用喷灯。喷灯汽油不得过满，打气不应过足，在用火地点必须备有防火器材。
八、安全保证及文明施工
8.1施工人员均需经过三级安全教育培训并持有安全操作上岗证。进入现场必须戴好安全帽，系好安全带，穿具有安全性的软底鞋。
8.2要求屋面上作业人员文明施工，不得随意向下乱丢施工材料及建筑垃圾,以免下面伤人。专业防水施工人员必须有防护、防毒的自身保护意识及措施。
8.3屋面周边及有孔洞的部位必须进行防护及覆盖。
8.3制定文明施工制度，划分环卫包干区，做到责任到人。
8.4施工班组长必须对班组作业区的文明现场负责。坚持谁施工，谁清理，做到工完场清。下班前必须清理干净。
8.5防水材料要存放在库房内，不要长时间将材料放置在露天下，搬运时要轻放。
8.6所有防水材料堆放及操作地点要备好、备齐消防用灭火器。
九、成品保护
9.1已施工完成的防水层，要及时采取保护措施，操作人员不得穿带钉鞋作业，不得有带锐的物品堆放于防水层面，现场严禁吸烟。
9.2防水层施工完成后，及时隐检并进行其保护面层的施工。
9.3加强水泥砂浆找平层的养护工作，确保其强度达标。
9.4注意各分项施工的配合,争取施工成品的完好。
