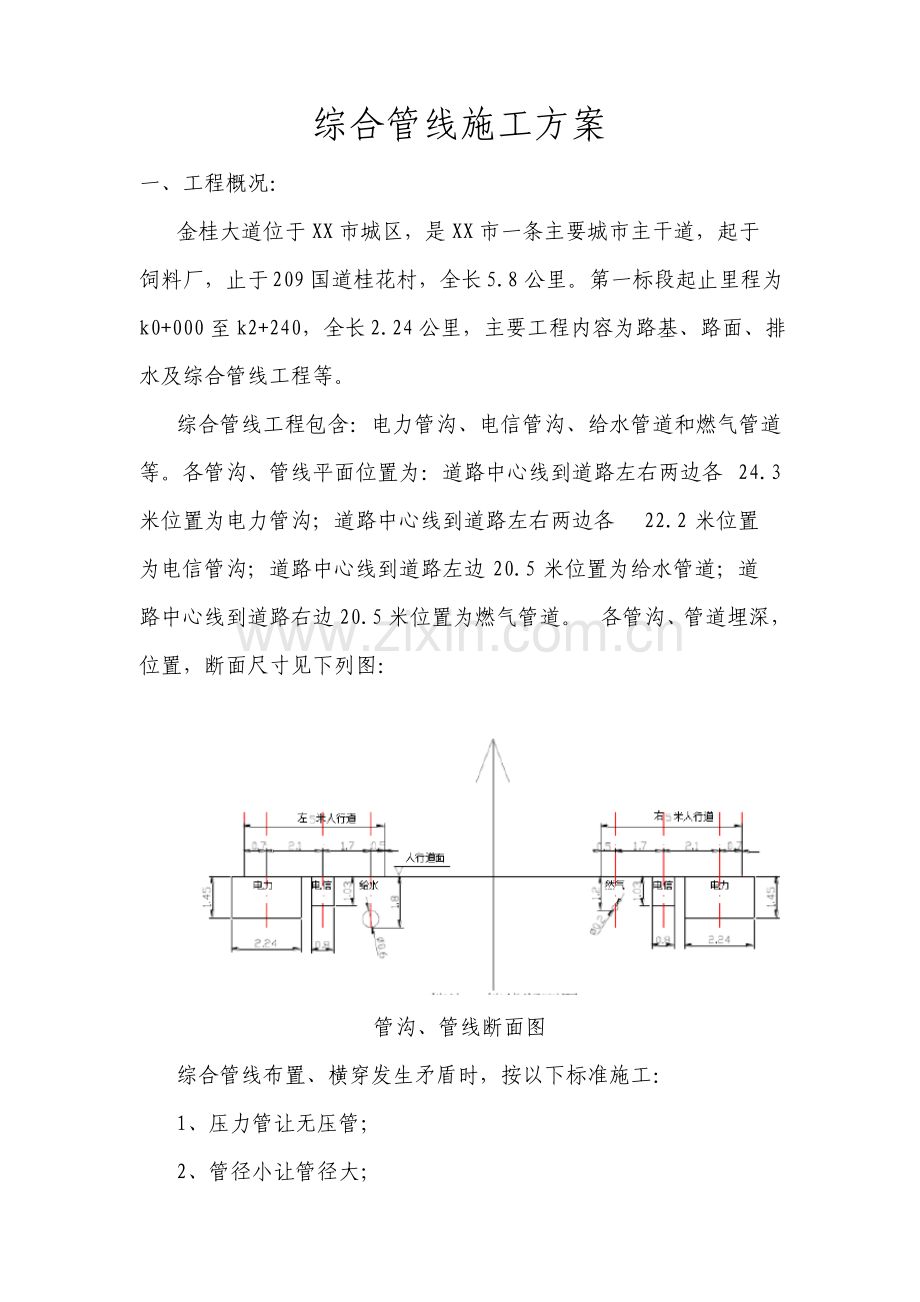

1、综合管线施工方案 一、工程概况: 金桂大道位于XX市城区,是XX市一条主要城市主干道,起于饲料厂,止于209国道桂花村,全长5.8公里。第一标段起止里程为k0+000至k2+240,全长2.24公里,主要工程内容为路基、路面、排水及综合管线工程等。 综合管线工程包含:电力管沟、电信管沟、给水管道和燃气管道等。各管沟、管线平面位置为:道路中心线到道路左右两边各24.3米位置为电力管沟;道路中心线到道路左右两边各22.2米位置为电信管沟;道路中心线到道路左边20.5米位置为给水管道;道路中心线到道路右边20.5米位置为燃气管道。各管沟、管道埋深,位置,断面尺寸见下列图: 管沟、管线断面图 综合管线

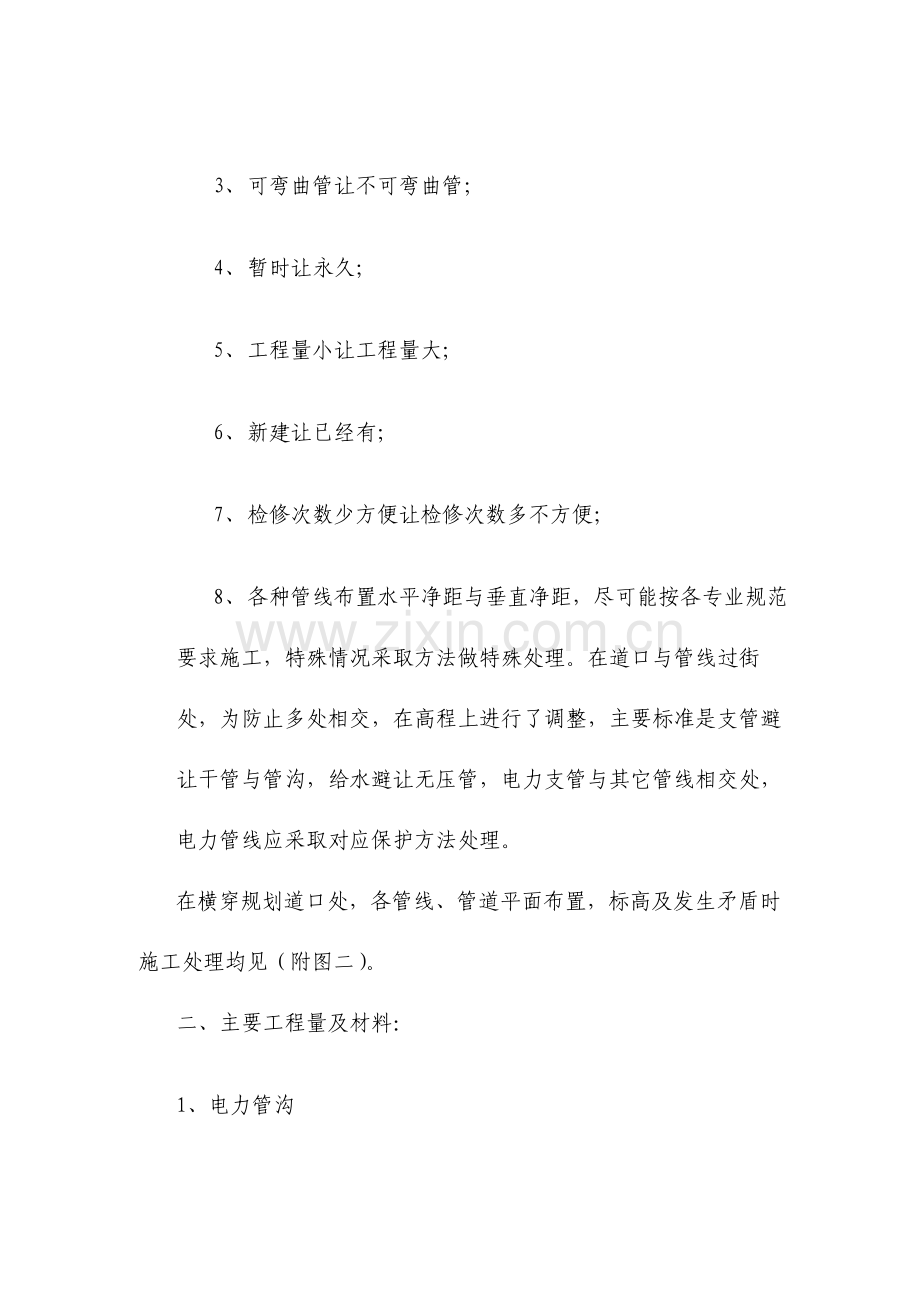

2、布置、横穿发生矛盾时,按以下标准施工: 1、压力管让无压管; 2、管径小让管径大; 3、 可弯曲管让不可弯曲管; 4、 暂时让永久; 5、 工程量小让工程量大; 6、 新建让已经有; 7、 检修次数少方便让检修次数多不方便; 8、 各种管线布置水平净距与垂直净距,尽可能按各专业规范要求施工,特殊情况采取方法做特殊处理。在道口与管线过街处,为防止多处相交,在高程上进行了调整,主要标准是支管避让干管与管沟,给水避让无压管,电力支管与其它管线相交处,电力管线应采取对应保护方法处理。 在横穿规划道口处,各管线、管道平面布置,标高及发生矛盾时施工处理均见(附图二)。 二、主要工程量及材料: 1、电力管沟

3、 电力管沟距道路中心线 24.3 米,沿金桂大道两边埋设,管沟分为型电缆沟和横穿排管。在规划道口和道路横穿部位采取排管,其它均采取型电缆沟。 道路左侧型电缆沟长度为1989.02米,道路右侧型电缆沟长度为1981.02米。排管总长为631米。在规划道口处排管与型电缆沟连接采取电力电缆管沟结合井。电力电缆管沟结合井在共27处。 型电缆沟:垫层为80mm厚碎石;底板为C20砼厚度200mm;墙身为M7.5水泥砂浆砌MU10砖墙,墙宽370mm,墙高为970mm ,采取五顺一丁防水砖墙砌法。沿沟长每800mm埋设电缆支架,两边错开布置。压顶采取C20砼,在压顶上面安设钢筋混凝土盖板,盖板厚度为120

4、mm。(详见电缆沟断面图) 16孔电力排管:垫层分为两层,下层为80mm厚碎石;上层为C15 砼垫层;混凝土包封采取 HPB235 级热轧钢筋,混凝土强度等级为C20。电缆管为PVC-C电缆管1605mm。 电力、电缆施工中型电缆沟、电力电缆沟结合井、16孔电力排管详细平面布置位置见(附图一)。 电力电缆沟结合井预埋构件见下表: 构件 材料 长度(米) 数量/每个结合井 备注 扁钢接地体 -505扁钢 36.29 1 热镀锌 垂直接地体 5052500角钢 2.55 热镀锌 接地端子 3 热镀锌 角钢支架 L7583130角钢 3.13 2 角钢主架 L505950角钢 0.95 4 角钢层架

5、 L304300角钢 0.3016 电缆管 PVC-C电缆管1105mm 4 排水管 753mmPVC-U排水管 1 从积水坑通向道路排水管 2、电信管沟: 电信管沟布置于道路两侧,均距道路设计中线 22.2 米处,根本管道规模为12孔。通常人行道下通信管道采取10孔双壁波纹管( 1104mm)与2孔梅花形PVC-U多孔管组合;横穿车行道及规划道口处通信管道采取10孔YBB 1005mm玻璃钢管与2孔梅花形PVC-U 多孔管组合。为了满足日后发展用户需求及防止对电缆沟破环,每个手孔井处均埋设用户分支管(2孔YBB 100 5mm玻璃钢管)穿过电缆沟至道路外边线(至边线外0.5米考虑)。12孔管

6、道排列形式为4孔/层3层;2孔横穿管道排列形式为2孔/层1层。 电信管沟在标段,起止里程为k0+003.39-k2+240,其中横穿道路电信管沟有6道,横穿规划道口电信管沟有6道,其它为通常人行道下电信管沟,详细施工时按信息管道平面布置图施工。在 k0+003.39-k2+240段,一共有手孔井37个;小号三通人孔井12个;小号直通人孔井13个。 信息管道工作井种类,以及管道在道路、规划道口横穿平面布置见(附图一)。 3、 给水管道给水管道布置于道路左侧,距道路中心线 20.5 米处,主管道为 DN600 球墨铸铁管,沿金桂大道沿线布置,支管道为 DN200、DN300 球墨铸铁管,给水根本管

7、道管底按设计变更距人行道路面埋深为1.8 米,根本上每120.5米设置DN600*100三通,接市政消防栓,共18 个。每套消防栓安装DN100阀门一台,砌筑阀门井一座,内空1.2米,深度依照实际情况调整,并不得小于最浅1.2米;根本上每1000米安装DN600根本阀门一台,共2台。阀门井内空1.8米,深度依照实际情况调整,并不得小于1.6米。 道路沿线共有6处规划道口,每处均采取DN200横穿给水支管,其余5处过街给水管均采取DN300横穿支管。 给水管道平面布置及各阀门井详细位置见(附图一)。 4、 燃气管道 燃气管道布置于道路右侧,距道路中心线 20.5 米处。主管道为 d200燃气管,

8、按金桂大道沿线布置;支管为d110燃气管,燃气根本管道管底按设计要求变更距人行道道路面埋深为1.2米。 在标段有燃气主阀门井一台,内空为0.760.76,深度为0.45 米。 燃气管道平面布置,各阀门井详细位置见(附图一)。 三、投入设备、人力及工期安排: 综合管线施工中,主要施工工序是:基槽开挖(垫层) 管道埋设安装砖墙井砌筑沟槽回填。 依照电力管沟、信息管沟、燃气管道和给水管道工程量,和实际工期要湖北省恩施金桂大道工程项目求,现投入以下设备: 序号 机械和设备 规格型号 数量 生产能力 备注 挖掘机 自卸汽车 混凝土搅拌机 砂浆搅拌机 打夯机 潜水泵 啄木鸟 红砂岩段开挖基槽 电焊机 工期

9、安排: 此次综合管线施工,燃气管道、给水管道由我项目部负责沟槽开挖,沟槽回填;燃气企业、给水企业负责管道安装。电力管沟,信息管沟由我项目部进行管沟开挖、电缆沟砌筑、结合井施工、信息管道埋设、信息井砌筑。所以影响工期是电力管沟、信息管沟施工。 序号 名称 工程量 定额 人力 工期 电缆支架 29776个 500个/天 660 电缆沟砌2850.49m3 60m3/天 砖瓦工2050 筑 个 小工0个 电力工作井 27个 电信工作井 62个 依照工程量,考虑施工进度,我们综合管线施工工期预计为 60 天。其中投人力为:砖瓦工30人,杂工40人,模板工5人。 四、主要施工方法: 依照施工总工程量,并

10、考虑路面结构层施工及征地拆迁等原因,我们将综合管线施工划分为三个施工段:k2+240k1+520 为施工段,预计工期20天;k1+520k0+800为施工段,预计工期20天; k0+800k0+000为施工段,预计工期20天。 1、总体布置: 此次综合管线施工,包含电力管沟、信息管沟、燃气管道和给水管道。因为各管线中心线间距较小,开挖深度靠近,我们采取统一开挖、分别预埋、统一回填施工方案。 统一开挖:在施工前,先由技术人员和测量人员熟悉图纸,明确各管线平面位置及竖向沟槽标高。开挖前,对各管槽及工作井进行定位放线,开挖采取人工和机械结合方式挖槽,沟槽开挖时,槽底留10-20cm,人工清底。若开挖

11、处于黄土段,边坡坡度按机械开挖 1:0.33 放边坡;若开挖处于砂土段,边坡按机械开挖1:1放坡,按规范要求预留工作面宽度。为确保基底土质强度和稳定性,施工时不得超挖、不得扰动,当出现超挖或扰动时,必须按规范进行处理。因沿线地下水位较高,为确保基底处于无水状态,并确保基槽施工人员安全,基槽开挖可依照现场实际地形及地基情况加大放坡坡度,局部可设置引水沟和集水坑,方便采取水泵进行排水。考虑恩施当地气候以阴雨为主,沟槽开挖后须及时进行预埋安装并回填,并形成开挖埋设回填流水施工作业。预防开挖段过长,无法及时下管和回填,造成因雨水冲刷浸泡造成沟槽塌方和积水。开挖断面按下图施工(此图为标准断面图,指管沟、

12、管道在通常人行道下。当管沟管道在规划道口、横穿道路时,开挖断面以交点图为准): 综合管沟开挖标准断面图 分别预埋:基槽开挖完成后,经关于单位验槽合格,开始管道垫层、管道安装、工作井砌筑施工。管沟施工,依照各管线设计要求先进行垫层施工,在垫层施工中,控制垫层标高、平整度。垫层施工完成,开始管沟砌筑与管道预埋,砌筑管沟之前,在垫层上放出管沟中线及边线。砌筑用砖必须用水浸透、砂浆饱满、上下砖错缝,格按照设计规范施工,详细施工时,砌筑结构按规范偏差施工,见附表(砖砌结构允许偏差)。管道安装施工种依照燃气、给水管道埋深,由燃气企业、给水企业进行管道预埋。工作井施工,因为综合管线施工中,存在电力、电缆结合

13、井、信息手孔井、小号三通人孔井、小号直通人孔井、燃气主阀门井、给水主阀门井、消防三通井等,在施工前,技术人员与施工人员必须熟悉图纸和规范。在工作井施工中,确定各井平面位置及结构形式、在工作井垫层上弹出中线与砌筑边线,在详细施工时必须明确各井功效与结构,按照图纸和各管线施工规范施工。 统一回填:当各管线施工完成,经关于单位验收合格后,开始基槽回填。为确保回填土质量,试验室须及时检验回填土含水量及密实度。管沟、管道上部0.5m范围内用人工夯填,每层填土厚度不得大于 30cm。每层回填、扎实完成,必须检验合格后方可进行下层土回填。回填和扎实时,防止碰撞管道及工作井砌筑砖墙。 砖砌结构允许偏差 项目

14、允许偏差(mm) 检验频率 检验方法 范围 点数 轴线位置 20 每 个 构 2 用经纬仪测量,纵、横向各计点 高程 20 筑 物 2用水准仪测量 尺寸 0.5%L(D) 2 用尺量 墙面垂直度 每层5 每个构筑物每层 4用垂线检验 4 用m直尺或小线量取量最大值 预埋件预留孔位置 5 每件(孔) 1 用尺量 此次综合管线施工中,电力、电缆管沟支架与盖板,信息手孔井、小号三通人孔井、小号直通人孔井、燃气主阀门井、给水主阀门井、消防三通井盖板均采取预制结构。在构件预制时,须严格按照各管沟、管道图纸和规范要求进行,预制时,技术人员和试验人员控制好各预制构件尺寸和钢筋型号等级和砼配合比。因为预制构件

15、种类、数量较多,为了便于施工,不影响施工进度,预制构件须提前预制,在预制过程中须对构件名称、预制日期进行标示,预防混用错用。施工队配合试验室按各管沟、管道规范要求做好各预制构件材料报审、混凝土试件制作、养护、送检等工作。预制构件时,每道工序都必须经质检合格后方可进入下一道工序。预制构件检验规范见下表,施工队严格按照规范预制。 预制构件尺寸允许偏差及检验方法 项目 允许偏差(mm) 检验方法 长度 板、梁 +10,-5 钢尺检验 墙板 5 薄腹梁、桁架 +15,-10 宽度、高(厚)度 板、梁、墙板、薄腹梁、桁架 5 钢尺量一端及中部,取其中较大值 侧向弯曲 板、梁 L/750且20 墙板、薄腹

16、梁、桁架 L/1000且20 拉线、钢尺量最大侧向弯曲处 预埋件 中心线位置 10 钢尺检验 螺栓位置 5 螺栓外露长度 +10,-5 预留孔 中心线位置 5 钢尺检验 预留洞 中心线位置 15 钢尺检验 主筋保护层厚度 板 5 钢尺或保护层厚度测定仪量测 梁、墙板、薄腹梁、桁架 3 对角线差 板、墙板 10 钢尺量两个对角线 表面平整度 板、墙板、梁 5 2m靠尺和塞尺检验 预应力构件梁、墙板、薄腹梁、3 钢尺检验 预留孔位置 桁架 翘曲 板 L/750 调平尺在两端量测 墙板 L/1000 2、分项施工: 、电力管沟: 在电力、电缆管沟施工中,全部横穿电力沟底燃气支管、给水支管、横穿污水管

17、、横穿雨水管、电信手孔井预埋用户分支管必须先施工完成后,再开始电力沟、电力16孔排管、结合井施工。横穿电力沟下部各管道平面位置,标高均见附图一和附图二。在电力沟下横穿其它管线须满足安全净距要求0.5米(横穿管道顶到电缆线底),其它管线不可横穿电缆沟、电缆井。 电力管沟施工次序为:测量放线(包含型电缆沟中心线、工作井边框线、16孔电力排管中心线)电缆沟、工作井、16孔电力排管开挖施工全部横穿电缆沟底各种管道,预埋分支用户管施工电缆结合井及型电缆沟底垂直接地体、水平接地体和接地端子 打电缆沟、工作井垫层垫层上放出电缆沟、结合井砌筑线、在砌筑线上标明电缆支架平面布置位置砌筑电缆沟、电缆结合井,并依照

18、图纸安装对应预制、预埋构件施工压顶、圈梁、过梁盖电缆沟盖板。 在详细施工中须注意问题: 、 型电缆沟:电缆沟沟底须朝给排水方向放坡,最小设计坡度为0.5% ,在电缆沟排水方向设R75集水槽,倾斜方向与道路排水管沟相同,在电缆沟横跨路基涵洞处设积水坑并用排水管与其连通。 、 电力、电缆管沟结合井:钢制电缆支架及接地体装置必须采取热镀锌钢材,焊接和外露部位必须做防腐处理。在集水坑中铺设排水管,须在工作井垫层施工中预埋。在电缆工作井施工时,要注意电缆结合井一端接入16孔电力排管,另一端接入型电缆沟,要分别考虑结合井两端接入管道做法与预留。详细做法见(电力电缆管沟结合井施工图)。 、 16孔电力排管:

19、施工时要求浇下层管位固定后再往上浇,直至顶部,分期浇筑时间不得超出终凝期,路面施工须在对应位置作出标志;PVC-C电缆管采取插接或短管套接,在接触面上均需涂以胶合剂,以确保连接牢靠、密封良好。每段接头要错开布置,采取配套附件中间接头及管堵,应确保连接严密,不得有砼砂浆渗透;管群埋设好后,每孔预留8铁丝一根;底部加80mm碎石垫层。 补充说明:电缆沟、电缆井、电力排管基础施工开挖后基坑为软质土时,应在基础底部加铺300-500mm厚毛石垫层。 、信息管沟: 信息管沟施工时,全部横穿信息管沟下电力管线、燃气支管道、给水支管道、路面横穿雨水管、路面横穿污水管必须施工完成。 信息管沟施工次序为:测量放

20、线,包含 12 孔信息管道中线、手孔井、小号三通人孔井、小号直通人孔井边框线开始信息管道、工作井开挖施工全部横穿信息沟底管线施工12孔信息管道垫层和各种工作井垫层、预埋用户分支浇筑12孔信息管道、砌筑信息工作井盖工作井盖板,回填。 在施工中须注意问题: 、 依照附图一确定 12 孔信息管道在人行道、横穿路面、横穿规划道口埋深与信息管种类,即:在通常人行道下,管底埋深为1.03 米(到人行道路面),信息管种类为 10 孔双壁波纹管(1104mm)与2孔梅花形PVC-U多孔管组合;横穿车行道管底埋深为1.20(到车行道路面)米,通信管道采取10孔1005mm玻璃钢管与2 孔梅花形PVC-U多孔管组

21、合;横穿规划道口管底埋深为1.40米(到人行道路面),通信管道采取10孔 1005mm玻璃钢管与2孔梅花形PVC-U多孔管组合。 、 依照附图一确定各施工井种类,平面位置。手孔井、小号三通人孔井、小号直通人孔井要依照信息管道施工图分别施工。尤其在手孔井施工中,注意用户预留分支管预留。 、 工作井墙身预留管孔应与管道同时施工,以确保顺利对接;全部工作井排水均采取d200PVC排水管就近排入附近雨水井中。 、燃气管道: 燃气管道在施工时,依照附图一和附图二确定管道平面位置和管底标高,燃气在通常人行道下,沟槽为1.2米。燃气管道通常在电力、信息管道垫层下穿过,所以在施工时要提前施工完路面横穿管道,以

22、免影响其它管线施工。在标段k0+157.92处,安装主阀门井,详细做法见燃气阀门井施工图。 、给水管道: 给水管道在施工时,依照附图一和附图二确定管道平面位置和管底标高,积水在通常人行道下,沟槽为1.8米。给水管道在规划道口,通常在雨水横穿、污水横穿管道下行,采取45度下弯处理。依照附图二,确定下行给水管道长度与高程。在标段阀门井、消防井详细位置见附图一(由自来水企业提供),详细做法见给水阀门井施工图。 五、其它注意事项: 1、 混凝土严格按照施工配合比进行搅拌,浇筑过程中振捣密实,并及时养护。 2、 严格按照设计制作、安装钢筋。钢筋在安装时必须采取钢筋限位,钢筋先划线再安装绑扎,竖向主筋和横

23、向水平分布钢筋按照设计位置要求绑扎牢靠,按规范施工,严格确保钢筋保护层厚度。 3、 混凝土施工脚手架及支撑要搭设牢靠,模板做到横平竖直,杜绝跑模现象发生;捣固设专员进行作业,严格分层厚度、布点振捣,预防出现蜂窝、麻面。 4、 安全生产,文明施工。 (1) 施工现场必须设置配电箱,且进出电缆线要有套管,电线进出不混乱。禁止使用花线或塑料胶质线,导线不得随地拖拉或绑在脚手架上。 (2) 现场机械设备严格按安全技术操作规程作业,杜绝违章作业,禁止酒后操作机械设备。 (3) 开挖基坑时应依照设计边坡开挖,做好暂时防护工作预防塌方。配置抽水设备,预防因雨水浸泡引发边坡塌陷、漏电事故发生。 (4) 模板安装时,内外要支撑牢靠,捣固人员应戴绝缘防电手套;拆除模板时,应按要求程序进行,模板,材料,工具不得乱扔。 (5) 现场设置照明灯具、护栏、围栏、警示标志经常维修,保持其正常使用功效,并在有危险地点悬挂要求安全警示标牌。 XX 大道工程X 标段 综合管线施工方案 编制: 复核: 审核: XXXX大道项目部 20 年 月 日
