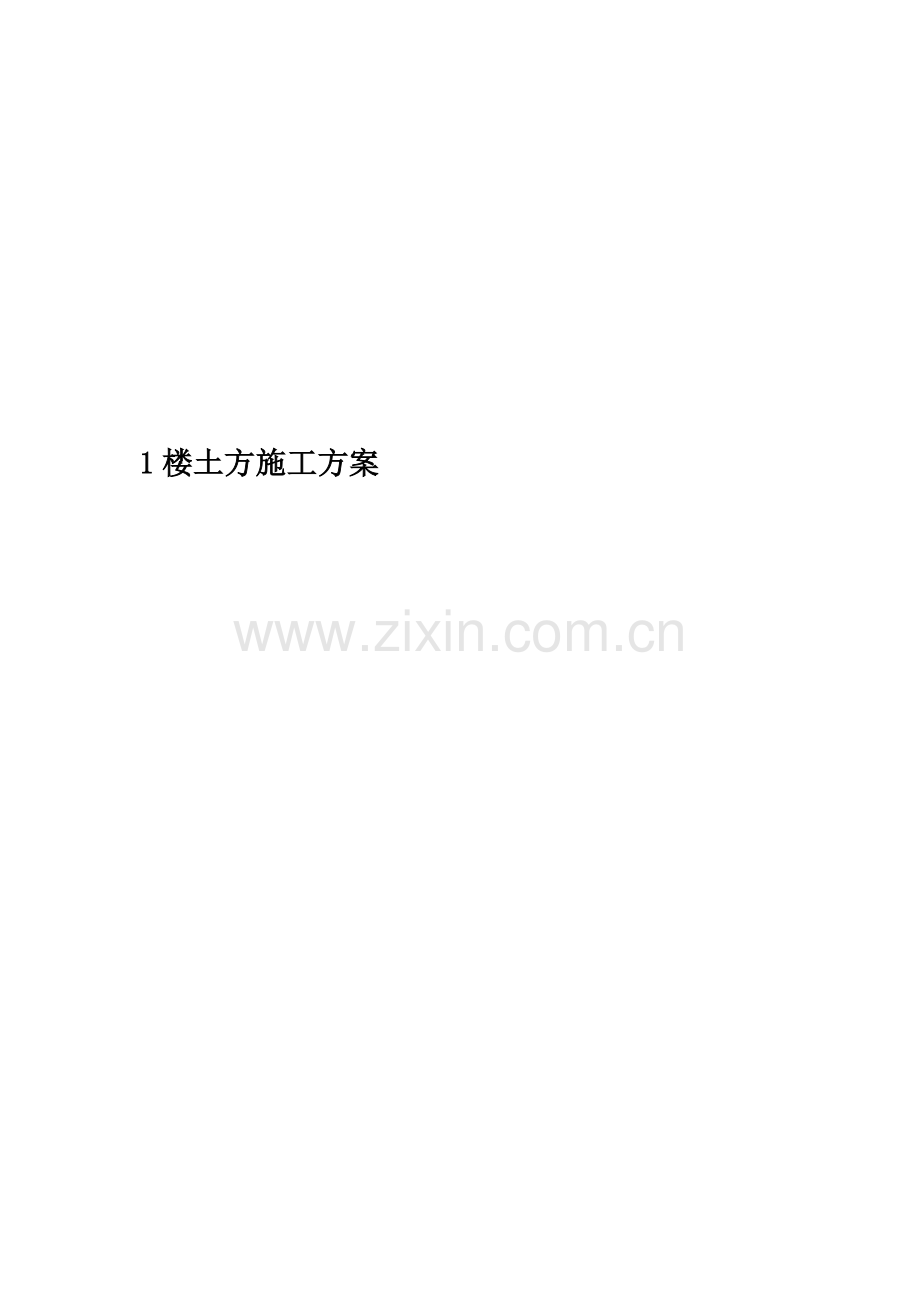

1楼土方施工方案.doc

1楼土方施工方案

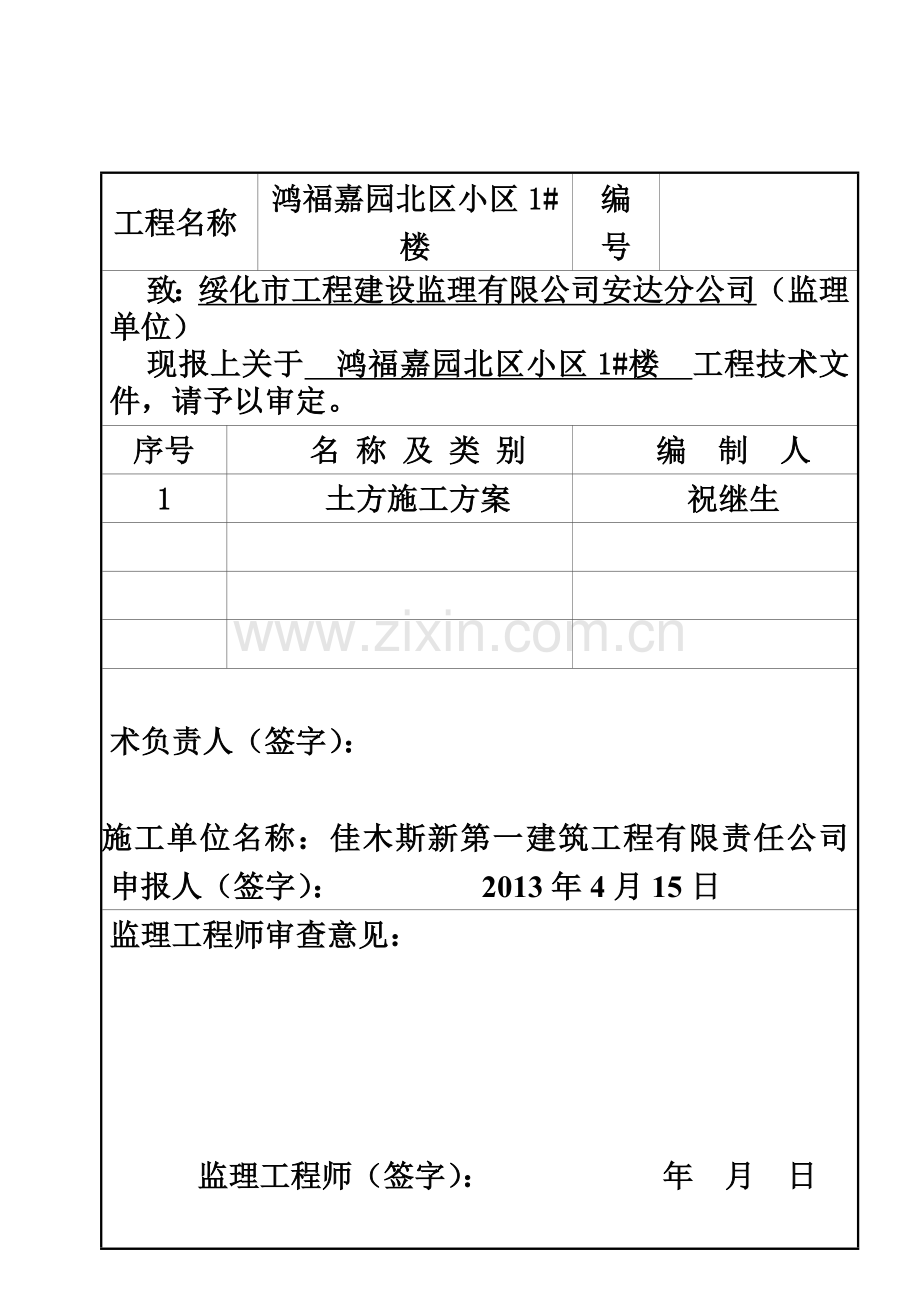

工程名称
鸿福嘉园北区小区1#楼
编 号

致：绥化市工程建设监理有限公司安达分公司（监理单位）
现报上关于 鸿福嘉园北区小区1#楼 工程技术文件，请予以审定。
序号
名 称 及 类 别
编 制 人
1
土方施工方案
祝继生

技术负责人（签字）：

施工单位名称：佳木斯新第一建筑工程有限责任公司 申报人（签字）： 2013年4月15日
监理工程师审查意见：

监理工程师（签字）： 年 月 日

总监理工程师审核意见：

监理单位名称：绥化市工程建设监理有限公司安达分公司 总监理工程师（签字）： 年 月 日
工程技术文件报审表
土方施工方案审批表
C2-01-2
工程名称
鸿福嘉园北区小区1#楼
编 制 人
许德彪
部 门
审 批 意 见
责 任 人
项

目

经

理

部

审

批

项目负责人：

2013年4月15日

技术负责人：

2013年4月15日

质量负责人：

2013年4月15日

安全负责人：

2013年4月15日
公

司

级

审

批

技术部门负责人：
(公章)
2013年3月22日

质量部门负责人：
(公章)
2013年4月15日

安全部门负责人：
(公章)
2012年4月15日

生产部门负责人：
(公章)
2013年3月22日

总工程师：
(公章)
2013年4月15日
监理

(建设)

单位

审批

监理工程师：

年 月 日

总监理工程师(建设单位负责人)：

(公章)
年 月 日
大庆市工程质量监督管理协会监制

土方 施工方案

工程名称： 鸿福嘉园北区小区1#楼
施工单位： 佳木斯新第一建筑安装工程有限责任公司
编制日期： 2013年04月15 日

目 录

一、编制依据
二、工程概况
三、施工部署
四、施工准备工作
五、工艺流程
六、土方开挖工程质量验收标准
七、质量保证措施
八、土方平衡调配措施
九、基坑支护
十、土方回填
十一、安全管理及防护技术措施
十二、环境保护措施及防扰民措施

一、编制依据
（一） 施工图纸
（二）主要规范、规程
1. 《地基与基础工程施工质量验收规范》DB23/721-2003
2. 《黑龙江省建筑安装工程施工技术操作规程-地基与基础工程》DB23/T715-2003
3. 《建筑机械使用安全技术规程》JGJ33—2001
4. 《工程测量规范》GB50026-93
5. 施工组织设计
二、工程概况
本工程为鸿福嘉园北区小区1#楼，坐落于安达市牵牛路与小北环范围内，由黑龙江省海德宇房地产开发有限责任公司招标筹建,大连鼎力建筑设计有限公司设计，佳木斯新第一建筑安装工程有限责任公司中标承建,本工程为商住楼，一层为商服和车库，二层为商服，三层至十七层为住宅，总建筑面积为9554.68㎡。长49.5m，宽为24.1m，呈“一”字型，建筑层数为十七层，基础为钻孔压灌超流态混凝土桩基础。
三、 施工部署
本工程基槽采用机械大开挖，采用SC360.8型反铲挖土机挖土，2辆自卸车运输到指定地点，本工程土方开挖分两次完成，第一次开挖至基底标高-2.8m；第二次开挖至基底标高-3.1m；留300mm采用人工清槽、基底找平、修整。在基坑东侧设下车坡道，在坑内由东向西的行走方向开挖。根据现场场地及施工安排，基坑四周均采用放坡，基槽下口尺寸为由承台基础外边线向外1.8m，基槽上口尺寸为承台基础外边线向外2.2m，重点部位支护边坡采用挡土板支护。依据地质勘察报告显示，本工程基底标高在地下水位以上，不需降水，如地下水位较高，将采用轻型井点降水。
四、 施工准备工作
基坑开挖的施工准备工作一般包括以下几方面内容：
1、 查勘现场，摸清工程实地情况。
2、 按设计或施工要求标高整平场地。
3、 做好防水排水工作。
4、 设置测量控制网。
5、 设置就绪基坑施工用的临时设施。
五、 工艺流程
定位放线→机械挖土方→人工清槽→地基验槽→基底找平、修整。
1、 先放好坡顶线、坡底线，经复测及验收合格后开始开挖。
2、 机械挖土分三步进行，第一步挖至基底标高-2.8m，采用坑上挖土；第二步开挖至-3.1m，采用坑内挖土；第三步人工清理预留300mm土方。
3、 坑内挖土时，在基坑东侧设下行坡道，以便挖掘机及运输车辆进入坑内，坡道宽度4m，坡度为150。
4、 土方开挖宜从上到下分层分段依次进行，随时作成一定的坡势以利泄水，并不得在影响边坡稳定的范围内积水。
5、 在挖方上侧弃土时，应保证挖方边坡的稳定，弃土堆坡脚至挖方上边缘的距离，应根据挖方深度，边坡坡度和土的性质确定，弃土堆连续堆置，其顶面应向外倾斜，防止小坡流入挖方场地.
6、 在挖方下侧弃土时，应将弃土堆表面整平并向外斜倾，弃土堆表面应低于相邻挖方场地的设计标高，或在弃土堆与挖方地之间设置排水沟，防止地面水流入挖方场地。
7、 机械挖土，边坡坡度应适当减缓，然后用人工修整，达到设计要求。
8、 人工清槽完成后，通知各方进行基槽验收，合格后在清理好的基底上放好槽边线。进行基底找平，支垫层模板，基底找平倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木板或厚铁皮，不得扰动基底土。
9、 基坑挖好后，应对基底进行抄平，修整。如挖坑时有小部分超挖，可用1：1级配砂石填平，并夯实与基底土方密度相同。
10、 挖土时注意检查基坑底是否有古墓，洞穴，暗沟或裂隙、断层（对岩石地基）存在，如发现迹象，应及时汇报，并进行探查处理。
11、 弃土应及时运出，如需要临时堆土，或留作回填土，推土坡角至坑边距离应按挖坑深度，边坡坡度和土的类别确定，干燥密实土不小于3m，松软土不小于5m。

六、 土方开挖工程质量验收标准
项
序
项目
允许偏差或允许值(mm)
检验方法
柱基
基坑
基槽
挖方场地平整
管内
地(路)面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪检查
2
长度、宽度(由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
—
经纬仪、用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
七、 质量保证措施
1、 施工前对已测定的栋号的开挖尺寸线及建设单位给定的水准点进行复核，确保轴线位置及水准点高程准确。
2、 土方开挖时，测量员跟踪测量，随时掌握基坑挖深及轴线位置，确保开挖标高及车线位置准确无误。
3、 机械开挖至设计基底上200mm时，预留采用人工清土。人工清土前，测量人员在基底设置标高控制线，清土工人按标高控制线进行清槽，严禁超深。如发生超深现象，采用级配砂石填至设计基底标高，并夯实。
4、 基底开挖时，如发现有地下渗透水时，沿基坑四周挖明排水沟，采用水泵将坑内积水排至坑外（见下图），如地下水涌水量较大，明排水沟不满足排水要求时，考虑采用轻型井点降水。

八、 土方平衡调配措施
1、土方平衡调配：根据本工程施工现场的实际情况，进行土方平衡调配，将现场挖出的杂填土、不能做为回填土使用的土方清运出施工现场，可以做为回填土使用的在场区内储存，如现场工作面不能储存全部回填土，可运出施工现场外储存，待回填土时再采用自卸车运回。
2、 土方工程量：根据场地方格网抄测所得数据及施工图进行土方工程量计算。
土方开挖工程量为4408m3；回填工程量为3738 m3
九、 基坑支护
由于本工程挖土深度均超过2m，所以在基坑开挖时必须进行支护及临时防护。
1、重点部位支护：用水平挡土板（300mm×1500mm定型木模板）固定在柱桩（80mm×120mm硬木方，间距为1500mm）内侧，在柱桩外侧用斜支撑交顶，斜撑（60mm×80mm硬木方）支顶，斜撑应支在木桩上。在挡土板内侧回填土，回填土分层夯实，每层厚度不大于300mm。在坡顶设挡水土堤，防止雨水流入回填土。在底部做排水沟，防止破坏坡脚。
2、非重点部位基坑支护：在边坡下部用编织袋装土堆砌在边坡处，压住坡脚，保持坡脚稳定。在坡顶设挡水土堤，防止雨水冲刷坡面。在底部做排水沟，防止冲坏坡脚。
3、基坑防护
在距基坑边1m周围用φ48钢管设置两道护身栏杆，立杆间距3m，高出自然地坪1.8m，埋深0.8m。在距基坑边0.5m砌120砖墙30cm高，中有240×240砖柱间距6m。
十、土方回填
土方回填在基础施工后进行，回填前，清除基坑内的积水和杂物。回填时分层进行，层层取样，每层虚铺土厚度不大于300mm，每层须仔细用蛙式打夯机夯实，分层密实度采用环刀法检验。用打夯机夯实之前，回填土初步平整，打夯机依次夯打，不留间隙。
十一、安全管理及防护技术措施
因本工程基坑较深，按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全管理领导小组，工地设专职安全员，由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。
场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置处，符合OHSAS18001标准。
1、 基坑的防护
（1）土方开挖要探明地下管网，防止发生意外事故。
基坑上口边1m范围内不许堆土、堆料和停放机具。在基坑支护上口5m范围内不许重车停留。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜间设警示灯。
2、基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。
3、坑下人员休息要远离基坑边及放坡处，以防不慎。
4、施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。
5、进入施工现场所有人员必须佩带安全帽，非施工人员不准进入施工现场；
十二、环境保护措施及防扰民措施
针对该工程所处位置的特点，结合我公司ISO1400l管理手册、程序文件规定，成立以项目经理为首的，由技术、生产、物资、机械等部门组成的环保工作领导小组，建立施工现场环保自我保证体系，做到责任落实到人。对现场产生的噪音、扬尘等污染采取以下措施，以减轻各种污染及噪音扰民。
（一）环境保护措施
1. 土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的环境要求。在现场出入口设专人清扫车轮，并拍实车上土或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50cm，边缘不高于车辆槽帮上沿10cm，装载建筑渣土或其它散装材料不超过槽帮上沿，禁止沿途遗洒；
2. 用于工程预留的回填土，为防止扬尘，采取喷洒覆盖的方法；
3. 对施工道路采取混凝土硬化处理，出入口处硬化路面不小于出口宽度，在出口处设置冲洗车轮的装置，并设专人负责；
4. 在现场东、西两侧各设一根洒水临时水管，并设置一名洒水员，配齐洒水设备，根据现场情况对现场及生活区进行洒水、清扫，防止扬尘：
（二）防止扰民措施
1. 施工现场提倡文明施工，建立健全控制人为噪声的管理制度，尽量避免人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识；
2. 随时与现场周围有关部门取得联系，对他们的意见、建议进行合理采纳，对有关施工工序安排、工人操作方面的问题，在生产调度会上进行解决；
3. 合理安排施工工序，尽量将噪声污染严重的工序安排在白天；
4. 加强噪声监测，在土方施工阶段，坚持定期检测噪音，保证噪音低于临界值；采取专人监测、专人管理的原则，及时对施工现场超标的有关因素进行调整，达到施工噪声不扰民的目的；
5. 对人为活动噪声建立管理制度，特别要杜绝人为敲打、叫嚷、野蛮装卸噪声等现象，最大限度的减少噪声扰民。
6. 挖掘机、装载机严格控制作业时间，晚上22时至次日早6时不得作业；
7. 做好施工现场环境保护的监督检查工作，每月初、月中和月末对环境各项工作进行一次检查，对存在的问题及时采取纠正和预防措施，并做好文字记录和存档工作。
