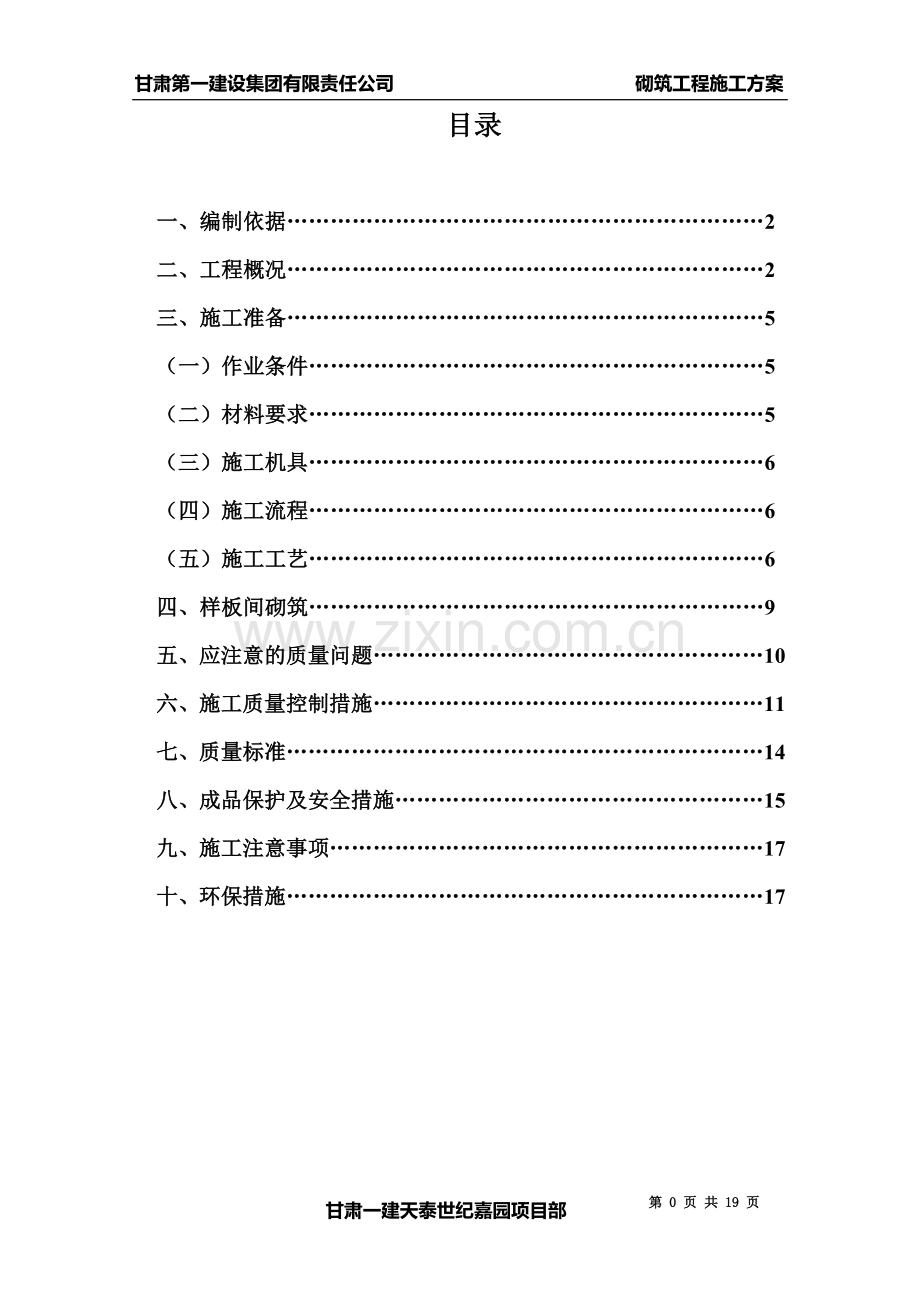

天泰10#、11#楼填充墙砌筑施工方案甘肃第一建设集团有限责任公司 砌筑工程施工方案目录一、编制依据2二、工程概况2三、施工准备5（一）作业条件5（二）材料要求5（三）施工机具6（四）施工流程6（五）施工工艺6四、样板间砌筑9五、应注意的质量问题10六、施工质量控制措施11七、质量标准14八、成品保护及安全措施15九、施工注意事项17十、环保措施17天泰世纪嘉园经适房建设项目10#、11#及地下车库砌筑工程施工方案一、编制依据：1、砌体工程施工质量验收规范GB50203-20112、建筑节能施工质量验收规范GB50411-20073、建筑工程施工质量验收统一标准GB50300-20134、建筑装饰装修工程质量验收规范GB50210-20015、砼结构后锚固技术规程JGJ145-20046、工程施工图纸和施工合同7、企业的程序文件8、施工操作规程及作业指导书9、现行规范、标准、法律、法规10、集团公司质量保证体系二、工程概况： 天泰世纪嘉园建设项目工程位于兰州市七里河区崔家大滩，天泰汽车城院内。拟建物在平面上规则矩形。本工程10#、11#楼采用基础为筏板基础。 1、本工程拟建10#楼，建筑物长53.55m，结构等效宽度14.8m，房屋高度为96m，地上三十三层，地两层，地下一层为车库，层高3.6m；地上二层甲类核六级人防，层高为5.4m，平时为车库；一层以上均为住宅，层高均为2.9m。 2、本工程11#楼，建筑物长33.1m，结构等效宽度25.3m，房屋高度为98.9m。地上三十四层，地下两层，地下一层为车库，层高为3.6m；地下二层为核六级人防，层高为3.6m，平时为车库；地上一至二十八层以上均为住宅，层高除一层为4.7m，其余均为2.9m。 3、车库为地下两层框剪结构。 4、10#楼：（1）外围护墙：300厚加气砼砌块，M5混合砂浆砌筑。内隔墙：地下一层为240厚粘土实心砖，M7.5水泥砂浆砌筑；地上部分分户墙200厚加气砼砌块，M5混合砂浆；卫生间隔墙，管道井隔墙100厚DM型多孔砖，M7.5水泥砂浆。11#楼：（1）外围护墙：300厚加气砼砌块，M5混合砂浆砌筑。（2）内隔墙：地下一层为240厚粘土实心砖，M7.5水泥砂浆砌筑；地上部分分户墙200厚加气砼砌块，M5混合砂浆；卫生间隔墙，管道井隔墙100厚DM型多孔砖，M7.5水泥砂浆。为保证墙体与砼结构的可靠连接，本工程墙体拉结筋采用后植筋方式，尚应满足砼结构后锚固技术规程JGJ145-2004有关规定，并按砌体工程施工质量验收规范GB50203-2011的要求进行实体检测，以保证拉结筋的质量。后砌填充墙应沿框架柱或剪力墙全高设置26（墙厚大于240时为36）拉结筋，间隔500600mm，拉结筋沿墙全长贯通设置5、所有构造柱必须待主体完工后浇，与填充墙之间须留马牙，构造柱钢筋做法见02G01-1第1217页，构造柱顶与梁（板）底留20mm缝隙，填沥青麻丝。构造柱内纵筋必须锚入梁（板）内，现浇构造柱砼强度等级为C25。6、构造柱的平面位置详见建筑图，如建筑图中未表示，可参照12G614-1第18-20页。7、后砌填充墙中水平系梁的构造要求：当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉结的，且沿墙全长贯通的水平系梁；水平系梁截面尺寸为墙厚*100mm；当水平系梁与门窗洞顶过梁标高相近时，应与过梁合并设置，截面尺寸及配筋取水平系梁与过梁大值，做法详见12G614-1第19-20页。8、门窗过梁构造：后砌填充墙门窗洞口顶部应设置钢筋砼过梁，过梁可按12SG121-1第29页图和“过梁选用表选用”。9、楼梯间和人流通道的填充墙，用采用钢丝网砂浆面层加强。钢丝网规格6250，砂浆面层厚度为20mm。10、后砌墙不得预留水平沟槽。11、后砌填充墙施工要求详见12G614-1第25页，还应满足一下要求：A、砌体施工质量等级为B级；B、后砌填充墙应在主体结构施工完毕自上而下逐层砌筑，特别是悬挑构件上的填充墙必须自上而下砌筑。 12、建设单位:甘肃天泰汽车集团有限责任公司； 勘察单位：甘肃省建筑设计研究院； 设计单位：甘肃省城乡规划设计研究院； 监理单位：甘肃华兰工程监理有限公司； 施工单位：甘肃第一建设集团有限责任公司；三、施工准备、作业条件1、办完地基、基础工程隐蔽验收手续。2、按标高抹好水泥砂浆防潮层。3、弹好轴线、墙身线及检查线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，进行三级验收程序，操作班组验收合格后报项目部进行验收，项目部验收合格后上报监理部门进行验收。验收合格后方可进入下道工序。 4、按设计标高要求立好皮数杆，皮数杆设置在转角墙或每道墙的两端。 5、有砂浆配合比通知单，准备好砂浆试模。 、材料要求1、砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告。本工程主要涉及到的砌筑砖规格包括：190*90*90；240*115*90；240*115*53；600*300*250；600*300*200；600*300*150。2、水泥：品种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有产品合格证、出厂检测报告和进场复验报告，袋装水泥不超过200t为一批，散装水泥不超过500t为一批，每次抽样不得少于一次。3、砂：用中砂，使用前用5mm孔径的筛子过筛。4、掺合料：石灰膏或采用粉煤灰等。5、其他材料：焊接墙体拉结筋、预埋件、已做防腐处理的木砖，预制砼块等。、施工机具 应备有大铲、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水捅、灰槽、砖夹子、扫帚、磅秤、架子车、搅拌机等。、施工流程施工准备基层清理放样支立皮数杆试排砖砌筑设置拉结筋清理验收。、施工工艺 1、基层清理 在砌筑砖体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。 2、施工放线根据楼层中的控制轴线，事先测放出每一楼层墙体的主控线、楼层建筑标高控制线1m或50cm线和门窗洞口的位置线。施工放线完成后，认真检查，进行三级验收程序，验收合格后方可进入下道工序。 3、砖浇水砌体用砖必须在砌筑前1d-2d浇水适度湿润，一般以水浸入砖四边1.5cm为宜，含水率为60%70%，常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态的砖砌墙；冬期砌筑施工时不得浇水，可适当增大砂浆稠度。 4、砂浆搅拌配置砌筑砂浆时，各组分材料应采用磅秤进行过磅，导算出100kg水泥所需要的砂子、水及掺合料用多少，在上砂子的架子车上做好标记，在搅拌机前挂砂浆配合比牌。项目部对搅拌砂浆所用料进行不定期的抽查并进行记录，所用配合比中水泥及各种外加剂配料的允许偏差为2%，砂、粉煤灰、石灰膏等配料的允许偏差控制在5%以内。砌筑砂浆应采用机械搅拌，搅拌时间自投料完起算应符合下列规定： （1）水泥砂浆和水泥混合砂浆不得少于120S；（2） 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于180S；（3）掺增塑剂的砂浆，其搅拌方式、搅拌时间应符合现行行业标准砌筑砂浆增塑剂JG/T64的有关规定。5、砌砖墙（1）排砖撂底：一般外墙第一层砖撂底时，根据弹好的门窗口位置线及构造柱的尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。七分头或丁砖排在窗口中间、附墙垛或其他不明显的部位。移动门窗口位置时，应注意暖卫立管及门窗开启时不受影响。（2）选砖：外墙砖要棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致。敲击时声音响亮、焙烧过火变色、变形的砖可用在基础或不影响外观的内墙上。 （3）挂线：砌300、240、200、120、100墙时，可采用挂外手单线(视砖外观质量要求情况，如果质量好要求高也可挂双线，提高砌砖质量。)可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。 （4）砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一”砌筑法。砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”，砌筑砂浆要随搅拌随使用，所拌制砂浆必须在3h内使完，当施工期间最高气温超过30C时，应在2h内使用完毕。（5）安装过梁：安装过梁时，所设定的标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm时，要用豆石混凝土铺垫，边梁安装时，两端搁置长度必须一致，搁置长度250mm。（6）预埋木砖：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。门洞口砌筑处时，每边放3块，木砖的规格尺寸为120mm120mm120mm，上下两块木砖距地面、过梁顶面尺寸为200mm，中间木砖均匀分布。木砖要提前做好防腐处理，防腐材料一般用沥青油。（7）预埋砼预制块：按照砌筑墙厚的大小尺寸、砖的规格尺寸进行预制，达到强度后，单元门口上下两块预制砼块距地面、过梁顶面尺寸为200mm，中间预制砼块均匀分布。窗洞口放置预埋转时靠内皮设置，窗洞口上下两块预制砼块距窗台面、梁顶面尺寸为150mm，中间预制砼块均匀分布。 （8）构造柱做法：在设有构造柱连接处必须砌成马牙磋。每一个马牙搓高度方向为400mm高，并且是先退后进。拉结筋按设计要求放置，设计无要求按构造要求放置。（9）丁字墙、转角墙拉筋构造详图: （10）墙长5m时，墙顶部做法必须与梁拉结，做法详见施工图纸结施（1）-1节点图5。 （11）墙体高度4m时，应在墙高中部或门窗顶部设置框架梁或剪力相连的水平拉梁，做法详见施工图纸结施（1）-1节点图4。 （12）在厨房、卫生间、浴室等处采用浇筑混凝土翻边：根据施工规范，卫生间等楼板四周除门洞外，应作混凝土翻边，高度为150mm 的要求，在厨房，卫生间等有水房间四周作300mm高C20混凝土翻边，厚度同墙宽。如下图所示。四、样板间砌筑砌筑全面施工前需要进行实物样板间墙体的砌筑。由于设计砌筑墙垛较多，10#楼样板间砌筑东北角、西北角两户，11#楼样板间砌筑东北角、西南角两户，样板间砌筑完毕后，监理单位及业主认可后方可进行大面积进行施工砌筑。五、应注意的质量问题 1、碎块上墙：原因是施工搬运中损坏的较多，随意用破碎块砌墙影响墙体的强度。 2、与梁板底部的连接不符合要求，出现较大空隙：原因是砌筑时灰缝不匀和拉结筋的设置不合砌块模数；粘接不牢时应按操作工艺要求的配合比调制粘接砂浆，砌筑时用力挤压密实。 3、门窗洞口的构造做法不符合规定：原因是未事先加工砼块，不符合设计构造大样图的规定，造成门窗安装不牢。应预先制好足够的砼垫块，注意过梁梁端部位按规定砌好四皮机砖，或放砼垫块。 4、灰缝不匀：原因是砌筑前对灰缝大小进行计算，没有皮数杆，不作分层标记，不拉通线，使灰缝大小不一致。应根据墙体的尺寸及砌块的规格进行安排，将匹数、灰缝作标记，拉通线砌筑，做到灰缝基本一致，墙面平整，灰缝饱满。 5、排砖及局部做法不合理：原因是砌筑前对整体立面、剖面及水平砌筑时不按规定排砖，造成构造不合理，影响砌体质量。六、施工质量控制措施 1、在砌筑前认真地对基层进行清理，并用水冲冼干净，将设计要求组织进行交底，组织材料进场并及时报相关单位验收，按要求抽样送检，在检验合格后方可投入使用。 2、按照设计的要求，进行施工放样，将柱墙的轴线放出大样，制做好皮数杆确定门窗洞口及每一皮砖的位置。 3、砌筑前对基层进行清理并用水冲冼干净找好墙体的轴线，树立皮数杆固定牢固，对所要砌筑的墙体进行试排，烧结粘土空心砌块的底部必须砌3层多孔砖，第一皮多孔砖的下口砂浆如果超过25mm的必须采用细石砼找平。 4、砌筑时烧结多孔砖及烧结粘土空心砌块应提前1d-2d适度湿润，烧结类块体的相对含水率为60%-70%；严禁采用干砖或处于吸水饱和状态砖砌筑。 5、砌筑尽量采用主规格砌块。砌筑时应先清除砌块表面污物和砌块的底部毛边。砌筑中每次不超过三皮，进行吊线找正，随时调整偏差，控制灰缝厚度，经复核后再拉线砌筑。 6、控制填充墙的组砌方法，不得有通缝，一道墙同时砌筑不留直槎，确实须要留槎必须留斜槎。斜槎的长度不应小于高度的2/3。 7、砌筑时做到孔对孔，肋对肋错缝搭砌，单排孔小砌块的搭接长度应为块体长度的1/2;多排孔小砌块的搭接长度可适当的调整，但不宜小于小砌块长度的1/3，且不应小于90mm。墙体的个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝仍不得超过两皮小砌块。 8、砌筑时砌块底面朝上，采用“反砌”方法。砌体的灰缝做到横平竖直，砂浆饱满。水平灰缝采用铺浆砌法，铺浆的长度不得超过750mm；当施工期间温度超过30C时，铺浆长度不得超过500mm。水平灰缝的砂浆饱满度不得低于80%，竖向灰缝采用挤浆和灌浆方法。砌筑时，竖向灰缝不能出现瞎缝、透明缝和假缝。 9、砌筑砂浆的配合比应根据设计的要求，将原材料送到甘肃建科技术实验检测有限责任公司进行试验配比。砂浆是现场拌制以重量比，现场专人计量，项目部采用1T的磅称控制，拌和时间自投料结束混合砂浆不得少于是120S。 10、砌筑砂浆进行控制，水泥进场及时报验，检查水泥出厂的时间、质量保证书、品种和等级等是否符合设计要求，在水泥复试合格后方可投入使用，不得使用安定性不合格的水泥。进场的砂子必须认真地检查，采用中粗砂，使用前按排专人进行过筛 ，砂内不得有草根等其它的杂物，砂的含泥量不得超过5%，拌制砂浆采用饮用水，控制砂浆稠度在79cm。 11、按照规范的要求制作砂浆试件，本工程10#楼每一层砌体量为79m，11#楼每一层砌体量为58m，以同一砂浆强度等级，同一配合比，同种原材料每一楼层(基础砌体可按一个楼层计)为一个取样单位，每取样单位标准养护试块的留置不得少于一组(每组6块)。按照现场实际劳动力确定10#、11#楼每一层制作2组砂浆试件，一组标准养护，一组备用。 12、高层填充墙体与柱墙连接，沿墙的高度方向每600mm设拉结筋，拉筋锚入墙、柱内长度为35d，每道设置2根直径6mm钢筋，砌体灰缝的厚度应为8mm-12mm，但不应小于8mm，也不应大于12mm，埋设的钢筋设在砂浆的中部，钢筋距墙的边为30mm。 13、砂浆拌制成后和使用时，砂浆盛入料斗内。防止出现砂浆泌水现象。所拌制砂浆必须在3h内使完，当施工期间最高气温超过30C时，应在2h内使用完毕。 14、墙体的顶部分两次施工，在墙体砌筑后最少不得低于14天的时间进行上部的施工。上部采用90mm90mm190mm的砌块进行斜砌塞紧。 15、窗洞口边在砌筑前，按照实际的要求制做砼砌块。砼的强度等级采用C15。 16、填充墙的构造柱处墙体砌成马牙槎，马牙槎先退后进，每一个马牙搓高度方向为400mm高。 17、墙体中尽量不设脚手洞眼，如果必须设置时，采用190mm190mm190mm的砌块侧面砌筑。利用其孔洞作脚手眼。在砌筑完成后采用C15砼将脚手眼填塞密实。 18、施工过程中坚持自检、交接检、报验等程序控制，严格控制施工质量，在砌筑完毕后及时报验，经验收合格后方可进行下道工序的施工。 19、砌筑工程的施工质量控制允许偏差，轴线位移不超过10mm， 3M以下墙体的垂直度不超过5mm，表面平整度超过8mm。门窗洞口高、宽度允许偏差值不超过10mm，构造柱的截面尺寸宽度的深度不得超过10mm。外墙窗口砌筑时，以一层砌筑完毕的窗口作为基准点，上下窗口班组进行吊线，外墙上下窗口偏移不得超过20mm。七、质量标准（）主控项目 1、烧结粘土空心砖、多孔砖、加气砼砌块和砌筑砂浆的强度等级必须符合设计要求。抽检数量：每一生产厂家，烧结空心砖每10万块为一个检验批。检验方法：多孔砖砖、烧结空心砖进场复试报告和砂浆试块试验报告。 2、多孔砖砌筑时灰缝砂浆应密实饱满，砖墙水平灰缝的砂浆饱满度不得小于80%；竖向灰缝采用挤浆和灌浆方法。砌筑时，竖向灰缝不能出现瞎缝、透明缝和假缝。抽检数量：每检验批不应少于5处。检验方法：用百格网检查砖底面与砂浆的粘接痕迹面积，每处检测3块砖，取其平均值。 3、墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的1/2。斜槎高度不得超过一步脚手架的高度。抽检数量：每检验批抽查不应少于5处。检验方法：观察检查。 4、填充墙的轴线偏移和垂直度应按表59的规定执行。填充墙的位置及垂直度允许偏差 表59项次项目允许偏差（mm）检 验 方 法1轴线位置偏移10用经纬仪和尺检查2垂直度（每层）3m5用2米拖线板或吊线、尺检查3m103表面平整度8用2米靠尺和楔形尺检查4门窗洞口高、宽10用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查（二）一般项目1、砖砌体的灰缝应横平竖直，厚薄均匀，水平灰缝厚度及竖向灰缝宽度宜为8mm-12mm。蒸压加气砼砌块砌体采用水泥砂浆或混合砂浆时，水平灰缝和竖向灰缝宽度不应超过15mm；蒸压加气砼砌块砌体采用粘结砂浆时，水平灰缝和竖向灰缝宽度宜为3-4mm。抽检数量：毎检验批抽查不应少于5处。检验方法：水平灰缝厚度用尺量5皮砖砌体高度折算；竖向灰缝宽度用尺量2m砌体长度计算。七、成品保护及安全措施 1、烧结空心砖运输和装卸过程中，严禁抛掷和倾倒；材料进场后应按品种、规格堆放整齐，堆置高度不宜超过2m。 2、架子车运输砖和砂浆时，应注意保护已砌筑完的墙体，尽量避免发生碰撞墙体。 3、墙体砌筑时，水电队施工班组要提前安装好预埋管线，水电和室内设备安装时，应注意保护墙体，不得随意凿洞和切割已砌筑完的墙体。 4、雨天施工应有防雨措施，不得使用湿砌块。雨后施工时，应复核墙体的垂直度。 5、墙体砌筑时严禁操作人员酒后上岗、不得向室外抛物，砌筑所剩余碎砖及一些垃圾施工班组及时清理归堆装车运输至现场指定地点。 6、落地灰及时清理，以免与地面粘结，影响下到工序的施工。 7、设备槽孔以预留为主，经量减少剔凿，如若开槽等，刻划准确切割，如造成墙体松动，必须进行补强处理。 8、地下室及首层的楼层较高，工人施工应注意安全，严禁在脚手架上打闹，防止从脚手架上坠落。 9、脚手架上严禁堆放太多的砌块，并应在脚手架四周设置挡板，防止砌块落下伤人。 10、施工人员进入施工现场必须正确佩戴安全帽，特别是运料人员。 11、在砌筑样板间前，项目部对操作班组进行安全、技术交底。 12、吊装多孔砖时夹具应经试验检查，应安全、灵活、可靠，方可使用。 13、多孔砖在楼面卸下堆放时，严禁倾卸及撞击楼板。在楼板上堆放砌块，宜分散堆放，不得超过楼板的设计允许承载力。 14、砖墙砌筑时，不得站在墙上指挥和操作，不准随意在墙上设置受力支撑或拉缆绳等。 15、操作过程中，对稳定性较差的窗间墙、卫生间转角墙等部分，应适当加设临时支撑。 16、工人操作应戴安全帽，高空作业应系安全带；采用内脚手施工时，在二层楼面以上，应在房屋外墙四周设安全绳网，并随施工高度逐层提升，屋面工程未完不得拆除。 17、垂直运输的施工电梯进料口周围设置栏杆，防止物体掉落，进料口周边设安全绳网，并随施工高度逐层提升。 18、砂浆搅拌机由专业操作人员进行施工搅拌，严禁非操作人员进行搅拌。八、施工注意事项： 1、多孔砖的堆放应按砌筑顺序，分型号、规格垂直整齐堆放，并布置在起重设备的回转半径范围内，堆放数量应保证在半个楼层以上配套使用，以减少二次搬运，提高工效，避免停工待料。 2、墙体中尽量不设脚手洞眼，如果必须设置时，采用190mm190mm190mm的砌块侧面砌筑。利用其孔洞作脚手眼。在砌筑完成后采用C15砼将脚手眼填塞密实。 3、对墙体表面的平整度和垂直度、灰缝的均匀程度等，应随时检查并校正所发现的偏差。轴线及门窗洞口控制在允许范围内。九、环保措施 1、砌筑砂浆不得遗撒，污染作业面。 2、施工垃圾应每天清理至砌筑垃圾堆放在指定的地点。 3、现场的砂石料要用帆布覆盖，水泥库应维护严密，有防潮防水措施。甘肃一建天泰世纪嘉园项目部2014年6月1日第 17 页 共 19 页甘肃一建天泰世纪嘉园项目部
