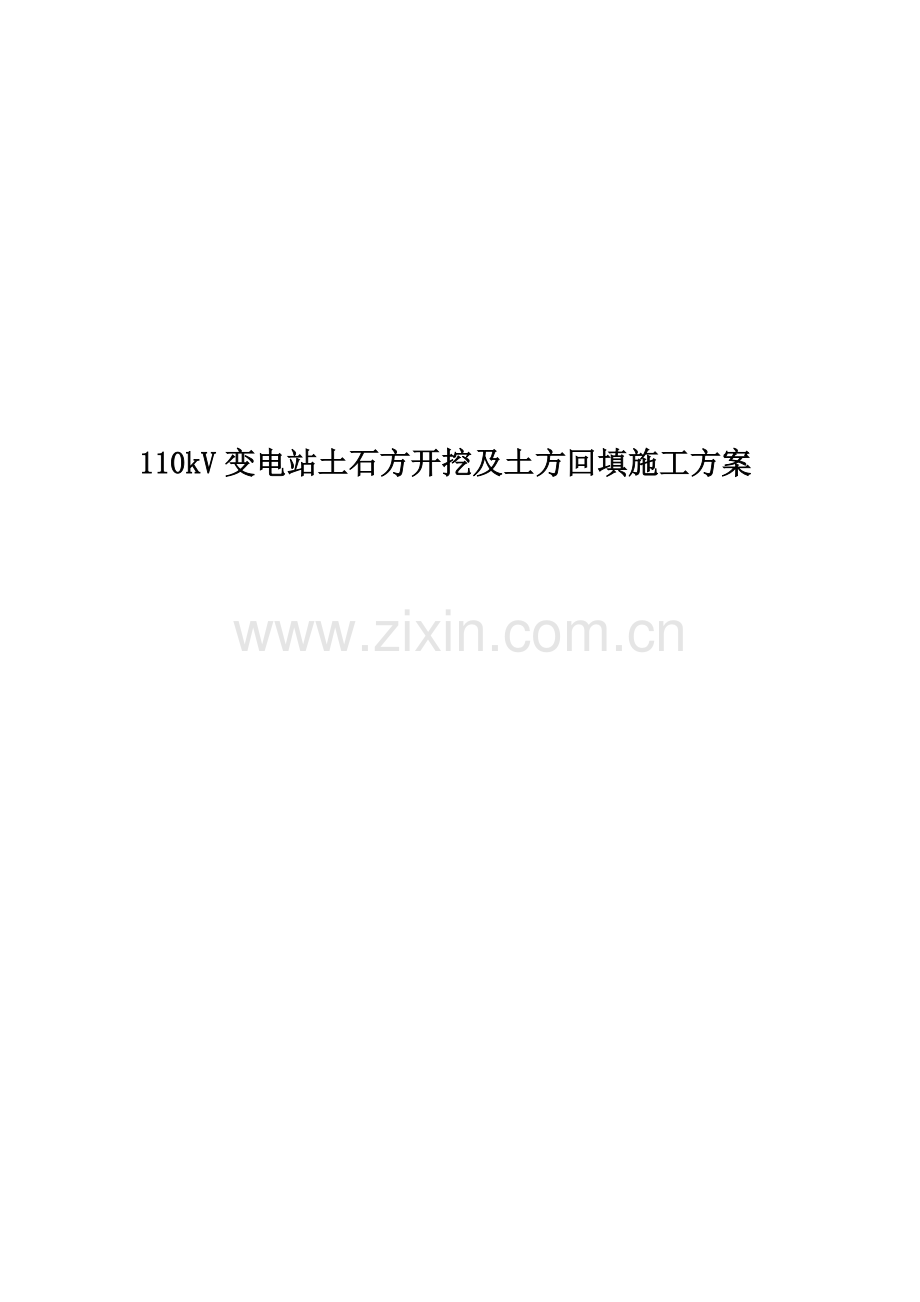

110kV变电站土石方开挖及土方回填施工方案.doc

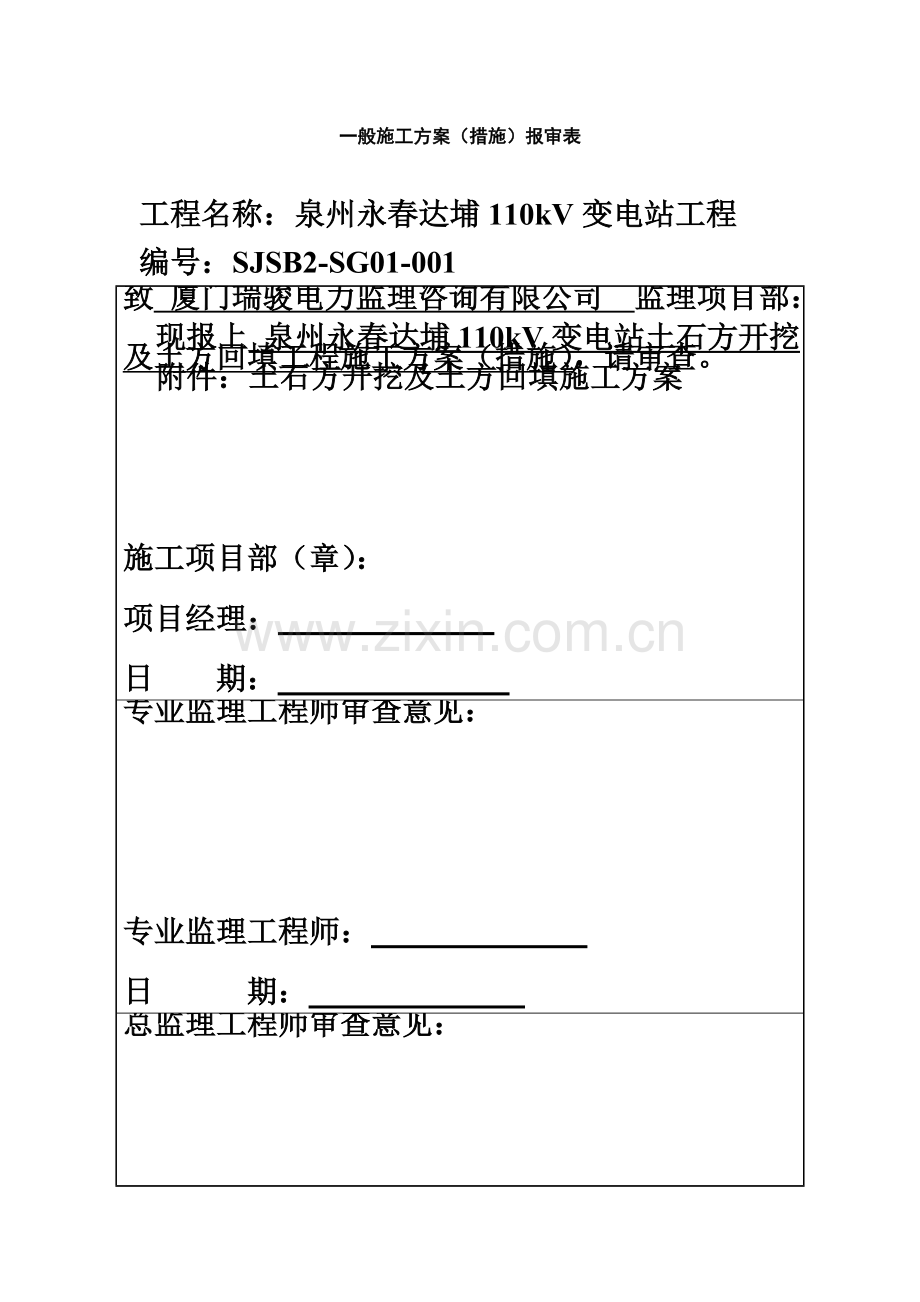

110kV变电站土石方开挖及土方回填施工方案一般施工方案（措施）报审表工程名称：泉州永春达埔110kV变电站工程 编号：SJSB2-SG01-001致 厦门瑞骏电力监理咨询有限公司 监理项目部：现报上 泉州永春达埔110kV变电站土石方开挖及土方回填工程施工方案（措施），请审查。附件：土石方开挖及土方回填施工方案 施工项目部（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审查意见： 监理项目部（章）： 总监理工程师： 日 期： 注：本表一式 份，由施工项目部填报，监理项目部、施工项目部各存 份。泉州永春达埔110kV变电站工程土石方开挖及土方回填施工方案泉州亿兴电力工程建设有限公司 2016年08月26日批准： 年 月 日审核： 年 月 日编写： 年 月 日目录一、 适用范围.1二、 编写依据.1三、 施工流程.1四、 施工流程说明及主要质量控制要点.1五、 危险点辨识及预控措施.4六、 质量要求.4七、 质量通病防治措施.4八、 强制性条文.5九、 质量验评及质量控制方式.7土石方开挖及土方回填施工方案一、适用范围本施工方案适用于泉州永春达埔110kV变电站场地平整、土石方开挖及土方回填及土方平衡的施工。二、 编制依据依据福建亿兴电力设计院有限公司设计的泉州永春达埔110kV变电站工程土建部分施工图。土方工程施工及验收规范按照国家电网公司110kV-1000kV变电（换流）站土建工程施工质量验收规范Q/GDW 1183-2012及110kV-1000kV变电（换流）站土建工程施工质量评价规程Q/GDW 1856-2012执行。三、 施工流程 施工准备场地平整测量放样土石方开挖土石方运输土方回填 四、施工流程说明及主要质量控制要点 1.施工准备: 1.1材料：1.1.1填土材料的选择，按粘性土考虑。1.1.2机具设备：反铲挖掘机2部、装载机1部、20T压路机1部、推土机1部、自卸运土车3部、水平仪1部。2.作业条件：2.1图纸已会审、并对班组进行全面施工技术和安全交底。2.2用的回填土料已做含水率试验、并在最佳含水率状态下才能进行土方的回填工作。2.3做好机具设备的调配,对进场挖土石、运输车辆及各种辅助设备进行维修检查,试运转,并运至使用地点堆放。2.4清除施工区内所有障碍物。2.5已经进行施工放样，在征地范围内四周洒下白灰作记号，并做好施工测量引测桩。2.6进行土方调配计算，设计最佳施工方案。 3、技术方案本工程石方开挖量较大，石质厚度不均匀，技术要求高、施工难度大。采用大面积爆破施工容易破坏相邻建筑地基安全，经我部仔细研究了现场实际情况，借鉴类似工程的施工经验，最终确定采用带液压镐挖掘机及人工风镐配合破碎，进行开挖施工。3.1土石方开挖施工方案 3.1.1土方开挖采用机械化施工，石方采用液压岩石破碎锤凿除，20t自卸汽车运土，人工修整，土方放坡坡度以1：0.3边坡开挖时，基坑边严禁堆放土方，应密切注意边坡稳定性，发现情况及时与建设单位、设计单位联系，做好开挖围护措施。3.1.2石方开挖采用自上而下分层开挖的方式进行施工。施工中首先将岩层较厚部分采用液压岩石破碎锤分层破碎，液压反铲装渣，20t自卸汽车运至弃渣场堆放。其次，较薄部分岩石采用人工风镐配合液压岩石破碎锤开挖的方式施工，为防止液压岩石破碎锤开挖岩石时的冲击力对台地基面岩体产生破坏,开挖时预留岩石保护层,保护层开挖主要采用人工风镐进行施工。3.1.3在施工过程应做好场地排水工作，考虑周边设置排水沟、积水坑排水，做好地面组织排水工作。3.1.4夜间施工应有足够的照明，并有专人指挥照看。土石方开挖前应全面调查了解地下管网设施并做好保护工作，确保安全可靠。3.1.5土石方工程施工中，应经常测量和校核其平面位置，水平标高和边坡坡度是否符合设计要求。平面控制桩也应定期复测和检查是否正确。3.2土方回填方案和措施3.2.1回填区域内的积水、杂物、淤泥必须清理干净。3.2.2用来回填的土必须符合设计及规范要求。填土前必须检验土的含水量率，当土的含水率大于最优含水率范围时，应采取翻松、晾、晒、风干法降低含水量，如含水量偏低，必须预先洒水润湿，使之符合最优含水率的要求。3.2.3回填之前必须检验确定土的最大干容重，同时根据所选用的土料、压实机械的性能，通过试验确定含水量控制范围，每层铺土厚度压实遍数等，应符合规范要求。3.2.4回填时应先内后外，先填场地最低部份。3.2.5每层铺填厚度应控制在实验要求的允许范围内，每铺填一层，应及时夯实，通过现场检验确定密实度是否符合规范要求。若密实度达不到要求，应进行加夯，只有密实度达到要求后方可铺填后一层土。3.2.6对必须分段回填的区域，每层接缝处应作成斜坡形（倾斜度应大于1：1.5）上、下层错缝距离不应小于1m。3.2.7夯实前应先用人工初步平整,夯实时,要按照一定方向进行,一夯压一夯,夯夯相接,行行相连,每遍纵横交叉,分层夯打。打夯时行夯路线应由四边开始，然后再夯中间。质量标准及控制点附表一：序号项目允许偏差或标准（mm）检验方法检验时间检查者1填方厚度+50-50水准仪填土前后班组质检员队质检员2挖方标高+50-50水准仪挖方过程班组质检员队质检员3压实遍数6遍观察碾压过程班组质检员队质检员4土方密实度94%环刀取样每层填土碾压后实验室 5、安全注意事项：5.1工人入场前必须进行三级教育，经考试合格后，方可进入施工现场；5.2所有人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；5.3土石方施工中，施工人员要经常注意边坡是否有裂缝，一旦发现，立即停止一切作业，待处理和加固后，才能进行施工；5.4开挖土石方时，应有专人指挥，防止机械伤人或坠土伤人，挖土机的工作范围内，不准进行其它工作；5.5挖土应自上而下，逐层进行，严禁先挖坡脚或逆坡挖土；5.6重物距边坡应有一定距离，汽车不小于3M，起重机不小于4M，土方堆放不小于1M，堆土高度不超过1.5M，材料堆放应不小于1M；5.7挖土机也按规定离坡边有一定的安全距离，以防塌方，造成翻车事故，一般距离不小于1-1.5M；5.8土石方开挖及土方回填时，禁止酒后作业，严禁嬉戏打闹，禁止操作与自己无关的机械设备；5.9必须按规范要求保持与高压线、变压器、建筑物、构筑物等的安全距离。 五、危险点辨识及预控措施作业活动危险点（危险源）防范类型预 控 措 施土方开挖基坑无确实可靠的排水设施、堆土堆物离坑边过近坍塌施工方案明确基坑排水设施、堆物离坑边距离、支护措施、安全边坡及深基坑施工防止临近建筑物沉降的具体要求和措施，并在施工中加强监督、检查。石方开挖未规定程序开挖或超挖或掏底开挖坍塌应自上而下分层进行，开挖时预留岩石保护层,保护层开挖主要采用人工风镐进行施工。施工用电施工电源未根据当地外电线路情况，正确采用TT系统或TN系统布置。未采用三级配电二级保护触电当施工现场与外电线路共用同一供电系统时，电气设备应根据当地要求作保护接零，或作保护接地，不得一部分设备作保护接零，另一部分设备作保护接地。当现场采用电业部门高压侧供电，自己设置变压器形成独立电网的，应作工作接地，必须采用TN-S系统。自备发电机时，接地系统独立设置，也应采用TN-S系统。末级和上一级或总配电箱应采用漏电保护装置。土方回填回填土质有淤泥坍塌确保回填土质符合要求无淤泥等软土 六、质量要求 1.回填应逐层水平填筑，逐层碾压，每层虚铺厚度和压实机械功能的大小有关，具体应根据现场采用的压实方法，通过现场试验确定。施工时，土方回填每三天施工一层，每层不应大于30cm，并采用20T重型压路机夯实，距离挡土墙2.0米内采用人工回填，每层不大于30cm。压实不少于6遍。2.填方压实系数不应小于0.94。3.压实填土地基的密实度，含水量应符合设计要求。 七、质量通病防治措施附表二：质量通病及预防、处理措施序号通病名称原因分析预防措施处理方法1土石方开挖坍塌 1、坡顶堆载过大或受外力震动影响，使坡体内剪切应力增大，土体失去稳定而导致塌方。 2、土质松软，开挖次序、方法不当而造成塌方。1、坡顶上弃土、堆载，使远离挖方土边缘35m；2、土方开挖应自上而下分段分层依次进行，避免先挖坡脚，造成坡体失稳；可将坡脚塌方清除，做临时性支护（如推装土草袋设支撑护墙）措施。2场地积水1、场地平整填土面积较大或较深时，未分层回填压（夯）实，土的密实度很差，遇水产生不均匀下沉造成积水。2、场地周围未作排水沟；或场地未做成一定排水坡度；或存在反向排水坡。3、测量错误，使场地高洼不平。1、做好排水设施，使整个场地水流畅通。2、建筑场地内的填土认真分层回填辗压（夯）实。3、做好测量的复核工作，避免出现标高误差。积水场地应立即疏通排水和截水设施，将水排除。场地未做排水坡度或坡度过小部位，重新修坡，对局部低洼处，填土找平。辗压（夯）实至符合要求，避免再次积水。3回填土密实度达不到要求1、土的含水率过大或过小，因而达不到最优含水率下密实度要求。2、填方土料不符合要求。3、填土厚度过大或压（夯）实遍数不够；或机械辗压行驶速度太快。4、辗压或夯实机具能量不够，达不到影响深度要求，使密实度降低。1、选择符合填土要求的土料回填。2、填土的密实度应根据工程性质来确定。3、对有密实度要求的填方，应按所选用的土料、压实机械性能，通过试验确定含水量控制范围、每层铺土厚度、压（夯）实遍数、机械行驶速度，严格进行水平分层回填。4、加强对土料、含 水量、施工操作和回填土干密度的现场检验。1、土料不合要求应挖出换土回填或掺入石灰、碎石等压（夯）实加固。2、对由于含水量过大，可采取翻松、晾晒、风干。3、当含水量小或辗压机具能量过小时，可采取增加压实遍数，或使用大功率压实机械辗压等措施。 八、强制性条文表8-1中列出了本工程土石方施工中涉及到的所有强制性条文项目，表8-2种列出了土方工程验评项目划分表。本工程涉及土方施工的共有3个单位（子单位）工程，每个单位（子单位）工程中含3个分部工程，3个子分部工程，3个分项工程；强制性条文执行情况检查表应细分到分项工程，每个分项工程应单独行成一张检查表。填写检查表时，表8-1行头中的单位工程名称、分部（子分部）工程名称、分项工程名称应与表8-2中的名称对应。当该分项中没有需要执行的强制性条文时，应注明无。该检查表由项目部专职质检员/安全员检查并填写签字，报专业监理工程师审核签字。表8-1 强制性条文执行情况检查表（总表）工程名称泉州永春达埔110KV变电站单位（子单位）工程名称配电装置楼分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料建筑地基基础工程施工质量验收规范GB50202-20027.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循“ 开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。施工技术措施施工技术措施编号：（本作业指导书4.3）顺序、方法建筑地基基础工程施工质量验收规范GB50202-20027.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，以设计要求为依据，如无设计指标时应按表A.1（见附表）的规定执行。基坑变形检查记录编号：周边环境安全建筑基坑支护技术规程JGJ120-993.7.2 基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。排水沟设置检查记录编号：降排水措施3.7.3 基坑周边严禁超堆荷载。堆放情况检查记录编号：3.7.5 基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。施工技术措施施工技术措施编号：（本作业指导书4.3） 过程控制施工记录编号：表8-2 土方工程验评项目划分表工 程 编 号工 程 名 称单位工程子单位工程分部工程子分部工程分项工程01地基与基础0001地基工程01定位及高程控制01单位工程定位放线02土石方工程01土石方开挖02土方回填 九、质量验评及质量控制方式 （一）主控项目序号检查项目质量标准1基底土性应符合设计要求2边坡、表面坡度应符合设计要求和现行有关标准的规定。表面坡度设计无要求时，应向排水沟方向做不小于2的坡度。3尺寸偏差不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设）、设计单位认可后进行处理。对经处理的部位，应重新检查验收4基底处理必须符合设计要求和现行有关标准的规定5分层压实系数必须符合设计要求（二） 验评表一般项目1表面平整度柱基、基坑、基槽20mm挖方场地平整人工20机械50管沟20地(路)面基层注）20一般项目1分层厚度及含水量应符合设计要求2表面平整度柱基、基坑、基槽20mm挖方场地平整人工20机械30mm管沟20地(路)面基层20 （三）质量检查记录表序号检查项目质量标准实测值及检查情况合格率及检查结果1 基坑、基槽、管沟标高偏差（开挖）0-50（mm）2 挖方场地平整（人工）标高偏差（开挖） +1030（mm）3 挖方场地平整（机械）标高偏差（开挖） 50（mm）4 地(路)面基层标高偏差（开挖） 0-20（mm）5 基坑、基槽长宽（开挖） +200（mm）6 挖方场地平整（人工）长宽（开挖） +200（mm）7 挖方场地平整（机械）长宽（开挖） +500（mm）8 管沟长宽（开挖） +500（mm）9 基坑、基槽标高偏差（回填） 0-20（mm）10 挖方场地平整（人工）标高偏差（回填） 20（mm）11 挖方场地平整（机械）标高偏差（回填） 50（mm）12 管沟标高偏差（回填） 20（mm）13 地(路)面基层标高偏差（回填） 20（mm） （四）质量控制表序号控制点控制方式WHS1土方开挖2外观质量和尺寸偏差3土方回填注：W:见证点；H停工待检点；S：旁站点12
