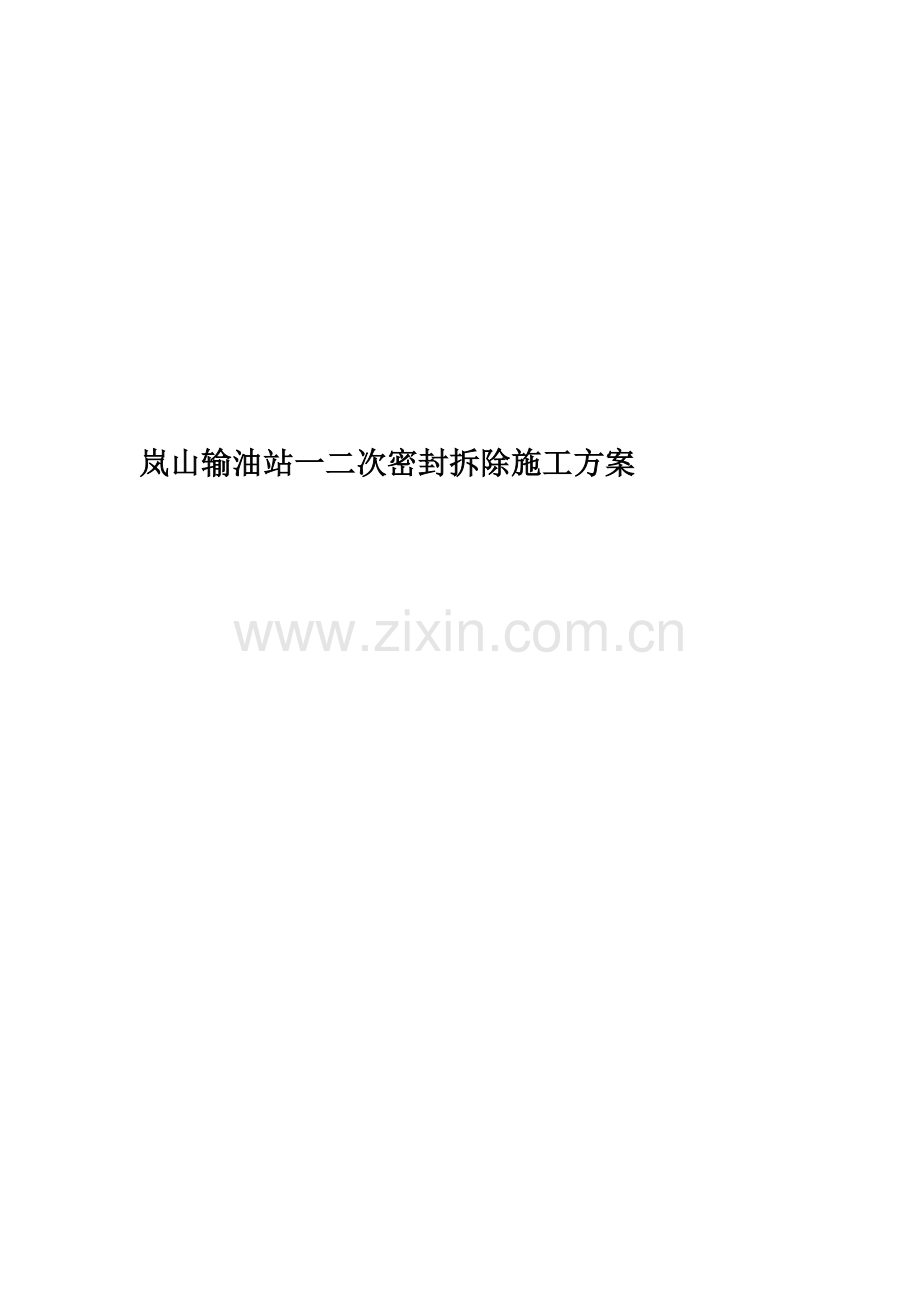

岚山输油站一二次密封拆除施工方案

岚山输油站2#油罐
大修安装工程一二次密封拆除等
施工方案

建设单位：管道储运公司南京输油处
施工单位：
方案编制：
方案审核：
方案审批：
编制日期： 2014 年 7 月 14 日

目录

一、 工程概况
二、 编制依据
三、 施工准备
四、 施工方案
五、 危害分析及风险防范措施
六、 应急预案

一、 工程概况
1.1工程名称：岚山输油站2#罐大修安装工程。
1.2施工地点：岚山输油站。
1.3施工内容：拆除一、二次密封；拆除罐内进出油管，并增加盲板。
1.4施工目的：拆除一、二次密封和罐内进出油管线，对进出油管线进行封堵，为油罐的除锈、大修等工序创造施工的条件。
1.5工程特点：本工程系受限空间内作业，具有较大的安全风险；本工程需进行动火施工，安全风险很大。
1.6建设单位：中石化管道储运公司南京输油处，施工单位：
二、编制依据
2.1 《石油企业工业动火安全规程》SY/T5858-2004；
2.2 《石油天然气站内工艺管道工程施工规范》GB50540－2009；
2.3 《石油天然气建设工程施工质量验收规范》SY4200—2007；
2.4 《钢质管道的焊接与验收》SY/T4103-2006；
2.5 《施工企业安全、环境与健康（HSE）管理规范》 Q/SHS 0001.5-2001
2.6 《中国石油化工集团公司安全、环境与健康（HSE）管理体系》 Q/SHS 0001.1-2001
2.7 《受限空间作业安全规范》AQ3028-2008；
2.8 《进入受限空间作业安全管理规定》中国石化安【2007】466号；
三、施工准备
3.1办理受限空间作业审批手续，办理动火作业许可证；
3.2现场配备足够的消防器材；配备便携式可燃气体报警仪；
3.3打开所有通风孔，现场准备好通风设备和临时用电设施，对油罐浮舱下空间进行提前24小时强制通风；
3.4配备足够的防毒面具、安全帽、安全带和防暑降温的药品、卫生饮水等；
3.5对进场施工人员进行安全、技术交底和安全教育培训，使操作人员了解操作方法、操作顺序、安全注意事项及劳动保护措施；
3.6制定详细可行的施工方案和应急预案，报请监理和建设单位审批；
3.7准备必需的施工器具、材料和应急物资；
四、施工方案
4.1二次密封的拆卸
⑴松开二次密封边缘板固定承压板的螺母，暂不卸下；
⑵松开并卸下橡胶刮板上的固定螺母，将螺母及垫片摆在塑料盒内，卸下连接导静电电缆的固定卡，将电缆整理好，防止损坏；
⑶卸下导静电片（分流器），放在编织袋内；
⑷向内拉开承压板，从内侧拿出固定螺栓，防止滑落，放入塑料盒内；同时拿出压板，放在编织袋内；
⑸小心将橡胶刮板、防蒸发隔膜与承压板分离，将刮板分离后沿着浮顶边缘铺开，下面垫上塑料布，待一整条完毕；防蒸发隔膜由于由于另一边与边缘板上的螺栓相连，暂不能拆下，将其沿边缘板的外侧自由落下；
⑹橡胶刮板拆下后，卸下边缘板固定二次密封承压板的螺母，并放入塑料盒内；
⑺固定每块承压板一般采用三个螺栓，因此每卸下三个螺母后，取下压紧承压板的槽形压板，放在编织袋内；
⑻槽形压板卸下后，将承压板轻轻摇动，并从螺栓上取出，放在编织袋内；然后沿边缘板将防蒸发隔膜收起卷好，放在编织袋内；
⑼沿浮顶边缘按上述程序操作，拆卸二次密封；
⑽将拆卸后装好的材料用绳子捆好，吊送至地面；
4.2一次密封和排水管的拆卸
⑴拆卸排水管的接头和伸缩节，放入编织袋内；拆下的排水管捆扎整齐；
⑵依次拆卸固定螺栓和支承板，放入塑料盒和编织袋内，小心取出弹性密封，捆扎整齐；
⑶将拆卸后装好的材料用绳子捆好，吊送至地面；
4.3拆卸罐内进出油管和封堵
⑴动火前，先用可燃气体报警仪检测罐内可燃气体浓度；检查通风孔是否全部开启；通风设施是否可靠运行；配备数量足够的消防器材；罐外设二人现场监护；
⑵确认安全后，施工人员佩戴防毒面具和安全帽进入罐内施工；每次操作时间不超过30分钟，如感觉不适应立即撤至安全区域；
⑶动火前先对进出油管内的余油进行彻底清理，清出的余油用塑料桶及时接住，清理完后及时移到罐外；施工现场周围不允许排放抹布等可燃易燃物；然后按要求在进出油管的根部堆砌黄油墙，并在黄油墙的中间插入一根引流管；
⑷黄油墙堆砌完毕后按要求检测，确认合格后，在管道上部开孔，焊短接，将引流管穿过引流孔，引到远离动火点；引流管引出后，再砌筑一道黄油墙，并按规定检测；
⑸切管机切割拆除进出油管，然后焊接法兰，安装盲板，对进出油管进行封堵；
⑹盲板安装完毕，取出引流管，将引流孔处接头用堵头密封。
4.4安全保障措施
⑴罐区属于重点防火区域，严禁烟火。不得携带火种进场，不得在浮顶上更换衣服，施工过程中防止有静电、碰撞、摩擦火花产生；所有参加施工人员必须进行安全知识、施工方法及灭火器具使用方法的培训；
⑵进入油罐内受限空间作业，打开人孔门，挂《非工作人员禁止入内》警告标牌。外部指派专人进行安全监护。
⑶专职安全员和检修人员共同检测是否还有残余油料，如果还有要进行清理干净。
⑷清理干净的油罐，专职安全员测量各种气体浓度，记录在受限空间票上，符合安全规定工作人员才能进入。
⑸受限空间要加强通风，使用风机进行，严禁使用氧气瓶送风。风机放置在容器外部。
⑹作业人员严格执行受限空间进出登记管理制度，并有记录；受限空间出入口、内外和紧急逃生通道畅通无阻，标识齐全、正确、清晰；作业间断时受限空间出入口采取可靠地封闭措施或加贴封条。
⑺施工人员正确佩戴和使用劳动保护用品，并不得携带与作业无关的物品进入受限空间。进行人员和工器具登记。
⑻油罐内部照明电压不得超过24V，行灯变压器不得进入受限空间。
⑼受限空间内使用电动工器具时，电源盘放置在外部，电源盘送电使用前，必须先进行漏电保护试验，保护正确动作后，才能使用。外部安全监护人员随时切断电源。进入空间内电缆必须检查无破损、无接头，绝缘试验合格。
⑽受限空间动火作业，办理一级动火工作票。气焊作业氧气乙炔气瓶不得进入。
⑾施工人员使用正压式呼吸器防止人员中毒、窒息，加强气体监测，对容器内部不间断进行通风，及时清除有害气体，使用防爆型照明，外部设置禁火区和悬挂明显的安全警示标志，现场配备消防器材或消防设施。油罐内不得放置易燃易爆品。
⑿工作暂停工作人员撤出时，清点人员和工器具，人孔门关闭或贴上封条。
⒀工作全部结束后，清理干净现场遗留物后，工作人员退出，清点人员和工器具，封闭人孔门。
4.5施工时的质量控制
⑴建立以施工项目经理为首的质量保证体系，实施作业班长、施工管理员、质量检查员的三检制；
⑵施工前确定质量控制点，施工中按质量控制点的要求严格控制；控制点分为A、B、C三个控制等级；
⑶ 施工质量控制点设立：进出油管法兰焊接和封堵为A类；一次密封和二次密封拆卸为B类；搬运为C类；
⑷工程实施时螺栓的可卸性是施工的难点之一，遇到难卸的螺栓，先喷螺栓松动剂，过一会再卸，切忌蛮干；
⑸拆卸一次密封和二次密封部件时要轻拿轻放；施工过程中严禁随意敲击管线和油罐附件；
⑹施工中把好“五关”：即施工程序关、操作规程关、原材料检验关、隐蔽工程验收关，按照首件必检的原则，搞好过程控制；
⑺严格实行全面质量管理，功克施工中技术质量难点，提高工程质量；
五、危害分析及风险防范措施
本工程系受限空间内作业，危险有害因素和风险防范措施见下表：

序号
检查项目
产生偏差的主要后果
防范/控制措施
1
有毒气体浓度
中毒与窒息
清洗、置换通风、加强有毒气体检测、专人监护、佩戴防毒面罩
2
可燃气体浓度
火灾与爆炸
清洗、置换通风、加强可燃气体检测、专人监护、清理易燃易爆物
3
工作环境温度
中暑
强制通风控制环境温度、高温时严禁施工、专人监护、降低劳动强度
4
用电电压
触电
使用安全电压、漏电保护良好、不使用受损电缆、专人监护、遵守操作规程
5
介质温度
灼烫
按要求穿戴劳动防护用品、监护、控制介质温度

六、应急预案
6.1在实施受限空间作业前，项目部在危险辨识和风险评价的基础上，结合法律法规、标准规范的要求，在施工前针对本次作业，制订严密的、有针对性的应急救援计划，明确紧急情况下作业人员逃生、自救、互救方法，并配备必要的应急救援器材，防止因救援不当，造成事故扩大。以防止人员伤害为第一目的，同时做好施工设备、设施的安全管理，保护资源，避免环境污染，做到在各种紧急情况下能迅速、高效、有序地进行应急处理工作，把事故危害降低到最低程度
6.2应急组织机构
⑴项目部应急组织是工程施工现场的直接监督机构,具体负责施工中突发事故的应急处理和事故调查工作.
⑵项目部应急小组由项目经理任组长,副经理（现场管理）任付组长，成员由项目部HSE管理监督员、技术员、材料员及各施工队队长组成。
⑶应急组织机构图
灭火组
抢救组
通信联络组
警卫组
医务组
后勤组
现场指挥
总指挥(项目经理)

⑷应急小组职责
a提供人身救护、撤离、营救和医疗处理系统。
b预防、控制和监测应急反应对环境造成的影响。
c与主管部门、相关部门和其它相关方的联系。
d调动项目设备、设施和人力系统。
e调动第三方资源，作为应急支持的安排。
f培训应急反应队伍。
g配备必要的应急器材。
⑸总指挥职责：
a负责对紧急情况作出反应；
b为应急计划配备足够的人、财、物等资源保证。
⑹ 现场指挥职责：
a保证应急计划的实施；
b负责现场的人员、物资的组织、调配，控制险情的发展；
c负责时刻向应急中心指挥汇报现场情况，并按照应急中心指挥的指令组织现场应急工作。
⑺ 灭火组：负责运用一切消防设施，进行灭火，直到火势完全被扑灭。
⑻ 抢救组：负责人员、设备、物资的抢救。
⑼通信联络组：负责应急中心和现场、医院、公安消防部门的通信，保证联络畅通。
⑽ 警卫组：负责现场周边的警戒保卫工作。
⑾ 医务组：负责应急过程中受伤人员的紧急救治和处理，对重伤员送医院抢救。
⑿ 后勤组：负责现场的后勤服务，保证现场应急人员的后勤供应。
6.3应急准备
⑴开工前，根据施工现场的实际情况制定详细的应急计划，发放至有关人员，并组织培训和演练。
⑵应急组织应具备能够快速组织实施应急计划的能力。应对应急计划中的人员进行能力评价，满足要求的人员方可开展下一步工作。
⑶ 施工现场按要求配备足够的应急设施，如消防器材、急救药品、值班车等。
⑷为应急相关人员配备通讯设施，应急人员须熟记常用的应急电话，如，医院急救中心、消防队等联系电话。
⑸在营地和施工现场醒目的地方张贴应急流程图，并保证流程图不受损坏。营地设置报警装置。
6.4应急程序：
⑴ 当出现紧急情况时，目击者/最先发现人员应立即发出警报信号。
⑵ 应急负责人收到警报后，启动应急系统，各级应急人员立即就位，各司其职。
⑶ 应急指挥人员负责稳定现场秩序，在现场布置、指挥全体人员按照应急计划开始自救、疏散等工作。
⑷ 如寻求外部援助（拨打110匪警电话、119火警电话、120急救电话等），应指派人员在路途中的关键部位作引导。
⑸ 外部的专业救援人员到达后，应急指挥人员服从对方的安排，积极配合，继续开展应急工作。
⑹ 应急措施流程图:

拨打当地医疗
应急电话
应急负责人
启动应急计划
发生紧急事件
目击人发出警报信号并立即上报应急负责人
报火警119
事故处理
安排救人、物、灭火
组织人员疏散
现 场 指 挥

拨打当地医疗
应急电话120
应急负责人
启动应急计划
发生紧急事件
目击人发出警报信号并立即上报应急负责人
报火警119
事故处理
安排救人、物、灭火
组织人员疏散
现 场 指 挥
报匪警110

⑺
⑻

6.5现场应急报警程序
⑴发现险情应大声喊叫,利用现场可利用的交通工具,迅速到报警点报警,且向项目部汇报详情。
⑵应急小组应根据现场实际情况,按应急程序采取有效办法进行现场急救。
⑶写出事故报告呈报业主。
⑷针对事故产生的原因,及时教育员工,属HSE管理体系不完善所导致的,提出相应的修改意见.
6.6工程施工现场突发事故应急预案
⑴ 施工用电时发生突发事故的应急程序：
a发生触电事故后，立即严格按照抢救程序处理，即要当机立断，分秒必争，又要坚持不懈，首要步骤是使受害人立即设法解脱电源。有两种方法：一是切断电源，迅速关闭电源开关，拔掉手插头或保险丝等；二是使触电人脱离电器、与电线分离，注意利用现场附近的一切绝缘物去挑拨电器或电线，切不可用手拉脱。分开的电器上仍然带电，切实防止现场人员再次触电。
b解脱电源后立即按下述方法进行抢救：
①病员解脱电源后，应立即将其远离电源，平放在地上，使其身上余电导入地下。
②对神态清醒、伴有乏力、心慌、全身软弱的轻症病员，应卧床休息数天，并进行严格观察，到医院做一次全面检查。
③对呼吸、心搏存在的患者，主要进行心脏按摩或人工呼吸，直到病员复苏或确定死亡为止。
④一旦病员呼吸、心搏均停止，则同时进行人工呼吸与心脏按摩。在现场抢救的同时，迅速请医院急救人员到现场进行其它必要的抢救措施。
⑤并发症处理。电灼伤创面周围皮肤用碘酒、酒精消毒后，加盖消毒敷料包扎，然后送医院做进一步处理。
⑵ 施工现场火灾应急预案
a大声疾呼,并迅速赶赴报警点发出火灾警报,应急小组立即赶到出事地点察看火情,迅速断开火区电源,在可能的情况下使用现场灭火器进行扑救.
b应急小组长根据火情拨打“119”,说明火情类型,详细火灾地点,行车路线、联系电话,同时通知项目部应急小组，灭火后清理现场，HSE监督员填写火灾报告。
⑶ 有害气体中毒应急预案。
施工中发生有害气体中毒事故时，就执行如下应急程序：
a立即终止接触毒物,迅速送医院救治.
b若毒物由呼吸道或皮肤侵入,应尽快将病人撤离中毒现场,移到空气新鲜的地方,脱去污染衣服,清洗接触物的部位.
c使用解毒剂送医院全面检查后,做进一步治疗.
d查清毒源、中毒原因，写出中毒险情报告。
