佳龙·怡景华庭11号楼±0.000以下钢筋施工方案

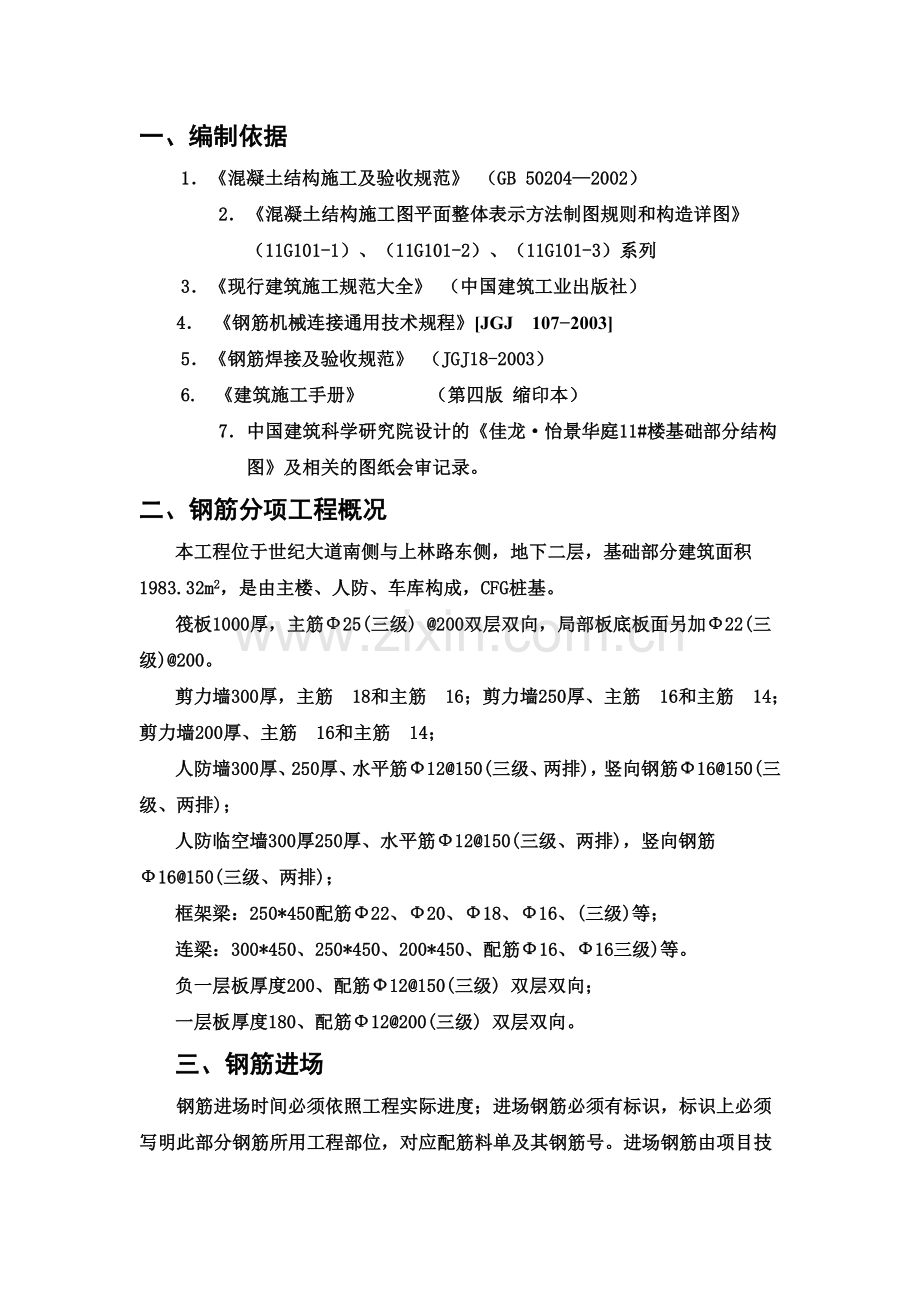

一、编制依据
1．《混凝土结构施工及验收规范》 （GB 50204—2002）
2．《混凝土结构施工图平面整体表示方法制图规则和构造详图》 （11G101-1）、（11G101-2）、（11G101-3）系列
3．《现行建筑施工规范大全》 （中国建筑工业出版社）
4． 《钢筋机械连接通用技术规程》[JGJ 107−2003]
5．《钢筋焊接及验收规范》 （JGJ18-2003）
6. 《建筑施工手册》 （第四版 缩印本）
7．中国建筑科学研究院设计的《佳龙·怡景华庭11#楼基础部分结构图》及相关的图纸会审记录。
二、钢筋分项工程概况
本工程位于世纪大道南侧与上林路东侧，地下二层，基础部分建筑面积1983.32m2，是由主楼、人防、车库构成，CFG桩基。
筏板1000厚，主筋Ф25(三级) @200双层双向，局部板底板面另加Ф22(三级)@200。
剪力墙300厚，主筋18和主筋16；剪力墙250厚、主筋16和主筋14；剪力墙200厚、主筋16和主筋14；
人防墙300厚、250厚、水平筋Ф12@150(三级、两排)，竖向钢筋Ф16@150(三级、两排)；
人防临空墙300厚250厚、水平筋Ф12@150(三级、两排)，竖向钢筋Ф16@150(三级、两排)；
框架梁：250*450配筋Ф22、Ф20、Ф18、Ф16、(三级)等；
连梁：300*450、250*450、200*450、配筋Ф16、Ф16三级)等。
负一层板厚度200、配筋Ф12@150(三级) 双层双向；
一层板厚度180、配筋Ф12@200(三级) 双层双向。
三、钢筋进场
钢筋进场时间必须依照工程实际进度；进场钢筋必须有标识，标识上必须写明此部分钢筋所用工程部位，对应配筋料单及其钢筋号。进场钢筋由项目技术科和物资科牵头组织验收。验收时要严格按相关规范、配筋单及方案执行，不合格的钢筋坚决组织退场，并做好相关物资管理记录和重新进场计划。
（一）原材检验
对进场钢筋必须认真检验，钢筋须有出厂合格证，钢筋进场时进行复检， 在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂纹、结疤、折叠、油渍和漆污等，钢筋断头保证平直，无弯曲。
原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态的钢筋不大于60t 作为一批；同牌号、同规格而不同炉号组成的混合批的钢筋作为一批时，每批应不大于6 个炉号、每炉号含碳量之差不大于0.02%、含锰量之差不大于0.15%。原材试验应符合有关规定和规范要求，且见证取样数必须不小于总试验数的30%。
（二）现场储存
对经调直出来的钢筋如箍筋等，应搭设棚架，集中码放，防雨淋锈蚀。其他钢筋应架空分规格码放，其架空高度不应小于10cm。钢筋码放场地应平整，有良好的排水措施。码放钢筋应做好标识，标识上应注明规格、产地、日期、使用部位等。
四、钢筋加工
（一）钢筋备料
1.钢筋在加工前应洁净、无损伤，油渍、漆污应在使用前清理干净。
2.钢筋在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于设计强度。
3.钢筋代换应遵循规范要求并征得设计同意。
（二）钢筋加工
1.钢筋配料
施工前，由技术人员根据施工图纸进行提料，绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，填写钢筋配料单。计算钢筋下料长度时须特别注意钢筋的锚固长度和箍筋弯钩的平直长度。
2.钢筋加工
(1)钢筋工根据钢筋配料单的要求进行制作。
(2) 钢筋切断应用切断机械或无齿锯。
(3)钢筋弯曲：Ⅰ级钢筋末端做180°弯钩，圆弧弯曲按表4-1执行，弯钩平直部分长度按表4-1执行；Ⅱ级钢筋末端做90°弯折。
钢筋圆弧弯曲及弯钩平直段长度表 表4-1
钢筋规格
圆弧弯曲D
(mm)
弯钩平直长度（10 d ）
(mm)
φ6.5
20
65
φ8
24
80
φ10
30
100
φ12
36
120
φ14
42
140
(4)板筋末端做180°弯钩，弯钩平直长度6.25d。
3．筋定位卡具的加工种类：竖向梯子筋，横向定位筋，暗柱定位筋。
4．钢筋加工允许偏差值，见表4-2。
钢筋加工允许偏差值表 表4-2
项 目
允许偏差(mm)
受力钢筋长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
五、钢筋的连接形式
竖向钢筋、梁、筏板上钢筋≥φ16采用直螺纹连接套筒，竖向钢筋≥φ14采用电渣压力焊，横向钢筋≥φ12采用闪光对焊。
六、钢筋绑扎
(一)绑扎前准备工作验收
1．核对半成品钢筋的型号、直径、形状、尺寸和数量是否与半成品标识牌、施工图相符，如有错漏，应马上纠正。
2．准备绑扎用的钢丝、绑扎工具（如钢筋钩、带扳口的小撬棍）、绑扎架等，钢筋绑扎用的火烧丝，可采用20～22 号铅丝，其中22 号铅丝只用于绑扎直径12mm 以下的钢筋。
3．混凝土保护层厚度除基础部分采用大理石垫块外，其余均采用塑料垫块控制，钢筋帮扎前应先准备好垫块，保护层基础部分为40厚。
(二)钢筋绑扎前质量验收
1．按设计要求和规范检查已加工好的钢筋规格、形状尺寸、数量是否正确。
2．施工缝是否已凿毛，凿毛是否彻底。
3．检查墙柱钢筋上的混凝土浮浆或其他污染是否清理干净。
4．做好抄平放线工作，注明水平标高，弹出柱（暗柱）、门窗洞口、地梁、墙的外皮尺寸线及轴线控制线。
5．根据弹线，检查钢筋是否有偏位现象，若有偏位现象，将偏位钢筋按下图所示调整到正确位置。

位移钢筋调整示意图
6．检查墙柱竖向钢筋露出部分接头相错距离是否满足要求。
7．逐个检查钢筋的接头质量，若发现有不合格接头，切掉重焊。
(三)钢筋绑扎接头规定
钢筋绑扎接头规定见表6-2。
钢筋绑扎接头规定表 表6-2
部 位
技 术 规 定
接长度末端距弯折处
不小于钢筋直径10 倍，接头不宜位于最大弯矩处
受拉区
Ⅰ级钢筋末端做弯钩；Ⅱ级钢筋末端可不做弯钩
受压区
＞φ12 的Ⅰ级钢筋末端可不做弯钩
搭接处
在两端和中心扎牢

(四)受拉钢筋绑扎接头的搭接长度和锚固长度规定
详见11G101-1
(五)绑扎接头位置
绑扎接头位置应相互错开。从任一绑扎接头中心至搭接长度的1.3 倍区段范围内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合以下规定：
1．受拉区不得超过50%。
2．绑扎接头中钢筋的横向净距不得小于直径且不应小于25mm。
(六)绑扎要点
1．基础钢筋绑扎
(1)基础钢筋绑扎施工工艺流程：
防水保护层细石混凝土拉毛处理→人工配合清理杂物→弹放轴线控制线及暗柱、底层钢筋位置线→摆放绑扎底层钢筋→支放垫块→自检→互检→交接检→电工配合→电自检、专检→绑扎地梁钢筋→绑扎马凳及上层钢筋→固定暗柱插筋→自检→互检→报监理隐检→交接检
(2)钢筋网的绑扎。四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的钢丝扣要成八字行，以免网片歪斜变形。
(3)柱、暗柱与基础连接用的插筋，插筋末端弯折钢筋与底层钢筋一定要固定牢靠。
2．柱、暗柱与剪力墙钢筋绑扎
(1)柱、暗柱与墙体钢筋绑扎施工工艺流程：
柱、暗柱、墙体接槎部位混凝土软弱层剔除处理→人工配合清理杂物→弹放位置线、门窗洞口线→预检验线→检查调整立筋位置→立筋搭接及钢筋焊接→自检、专检（合格则打上标记）→报验焊接隐检→调整柱、暗柱、墙立筋垂直度→绑扎柱、暗柱箍筋→自检箍筋绑扎和柱、暗柱整体垂直度→绑扎梯子筋及水平钢筋、梁筋、拉结筋→安装上部控制立筋位移的卡具→电工配合→电自检、专检→封挡施工缝钢丝网等→安装保护层垫块→自检报验→专职检验→报监理隐检→与模板施工人员办交接检
(2)水平钢筋的定位根据墙体的厚度，间隔2米，梅花型与墙体水平筋绑扎牢固，以保证墙体的厚度。
(3)凿毛处理：剔除浮浆，并使剔除向下凹1cm，沿暗柱、墙外尺寸线向内5mm 用云石切割机切齐，将线以内混凝土软弱层剔除掉，保证接槎处的施工质量。
(4)暗柱箍筋与受力筋垂直，弯钩叠合处应沿受力筋方向错开设置绑扎，箍筋转角与纵向钢筋交叉点应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），绑扎箍筋时绑扣相互间应成八字形，箍筋要平、直，开口对角错开呈螺旋绑扎，规格间距依据图纸，钢丝尾部朝柱心，墙体水平筋与暗柱箍筋间距错开20mm。
(5)当柱、墙截面有变化时，其下层钢筋的露出部分，必须在绑扎钢筋之前，先行收缩准确。
(6)连梁的钢筋应放在柱、墙的纵向钢筋的内侧。
(7)墙的钢筋网绑扎同基础，钢筋的弯钩应朝向墙内侧。
3．梁与板钢筋施工
(1)梁板钢筋绑扎施工工艺流程：
墙体混凝土上部接槎部位混凝土软弱层剔除处理→人工配合清理杂物→弹放底层钢筋位置及预留孔线→摆放绑扎梁及底层钢筋 →自检→互检→交接检→支放垫块→电工配合→电自检、专检（看是否有高于板筋）→绑扎铁马凳及上层钢筋→铺设马道→安放固定预留孔模具→施工缝封挡→自检→互检→报监理隐检→交接检
(2)外围两行筋的相交点全绑扎，中间部分相交点可间接绑扎，双向受力筋的相交点全部绑扎。
(3)梁板钢筋先弹线后绑扎，上层筋弯钩朝下，下层筋的弯钩朝上，钢丝尾部与弯钩一致，塑料保护层垫块到位。板、次梁与主梁交叉处，板筋在上，次梁筋在中层，主梁筋在下层，双向板短筋在下，长筋在上。
(4)双向受力钢筋采用双层排列时，两排钢筋之间应设固定筋，@1000，以保证其设计距离。
(5)梁钢筋的绑扎与模板安装之间的配合关系：先支梁底模板，再绑扎梁钢筋，梁钢筋验收合格后安装梁侧模。
(6)梁板钢筋绑扎时应避免水电管线将钢筋移位或错位。
七、钢筋的机械连接
1、钢筋的接头
（1）该工程采用Ⅰ级接头。
（2）结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合下列规定：
①接头宜设置在结构构件受拉钢筋应力较小部位，Ⅰ级接头的接头百分率可不受限制。
②接头宜避开由抗震设防要求的框架的梁端、柱端箍筋加密区。
③受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
④对直接承受动力荷载的结构构件，接头百分率不应大于50%。
2、接头的型式检验
（1）用于型式检验的钢筋应符合有关标准的规定，当钢筋抗拉强度实测值大于抗拉强度标准值的1.10倍时，Ⅰ级接头试件的抗拉强度尚不应小于钢筋抗拉强度实测值的0.95倍。
（2）型式检验的变形测量标距应符合下列规定

4d
4d
L2
L
L1
L
2d
2d

L1=L+4d
L2=L+8d
式中 L1----非弹性变形、残余变形测量标距；
L2----总伸长率测量标距；
L ----机械接头长度；
d ----钢筋公称直径。
（3）对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验试件不得少于9个：其中单向拉伸试件不应少于3个，高应力反复拉压实际那不应少于3个，大变形反复拉压试件不应少于3个。同时应另取3根钢筋试件做抗拉强度试验。全部试件均应在同一根钢筋上截取。
（4）型式检验应由国家、省部级主管部门认可的检测机构进行。
3、接头的施工现场检验与验收
（1）应由该技术提供单位提交有效的型式检验报告。
（2）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：
①每种规格钢筋的接头试件不应少于3根；
②钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋；
③3根接头试件的抗拉强度均应符合试件抗拉强度尚应≥钢筋抗拉强度实测值的0.95倍。
（3）现场检验应进行外观质量检查和单向拉伸试验。
（4）接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。
（5）对接头的每一验收批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。
当3个接头试件的抗拉强度均符合Ⅰ级的要求时，该验收批评为合格。
如有1个试件的强度不符合要求时，应再取6个试件进行复检。复检中如有1个试件的强度不符合要求时，则该验收批评为不合格。
（6）现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为100%时，验收批接头数量可以扩大1倍。
（7）外观质量检验的质量要求、抽样数量、检验方法、合格标准以及螺纹接头所必须的最小拧紧力矩值由各类型接头的技术规程确定。
（8）现场截取抽样试件后，原接头位置的钢筋允许采用同等规格的钢筋进行搭接连接，或采用焊接及机械连接方法补接。
（9）对抽检不合格的接头验收批，应由建设方会同设计等有关方面研究后提出处理方案。
八、成品保护
1．绑扎钢筋时严禁碰撞预埋件，如碰动应按设计位置重新固定牢靠。
2．各工种操作人员不准任意蹬踩已绑扎好的钢筋。
3．楼板的负弯矩钢筋绑好后，不准踩在上面行走，在浇筑混凝土前保持原有形状，浇筑中派钢筋工专门负责修整。
4．安装电管、暖管或其他设施时不得任意切割和碰动钢筋。
5．绑扎钢筋时禁止碰动预埋件及洞口模板。
6．在浇筑梁板混凝土前用塑料套管套在每一根竖向主筋上(高度不小于500mm)，以防止墙柱钢筋污染，如有个别污染应及时清理混凝土浆，保证钢筋表面清洁，同时要防止脱模剂污染。
九、应注意的质量问题
1．梁、柱交接处核心区箍筋未加密：原因是图纸不熟悉，绑扎前应先熟悉图纸，在绑梁钢筋前先将箍筋套在竖筋上，穿完梁钢筋后再绑扎。
2．箍筋搭接处未弯成135°，平直长度不足，加工成型时应注意检查平直长度是否符合要求。
3．板钢筋绑扎不顺直、位置不准：板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。
4．柱、墙钢筋骨架不垂直：绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑3 个扣，以免不牢固发生变形。另外绑扣不能绑成同一方向的顺扣，要搭架子进行绑扎。
5．下层伸出的墙体钢筋和竖直钢筋绑扎不符合要求：绑扎时应先将下层伸出墙筋调直理顺，然后绑扎或焊接，如下层伸出的墙筋位移大时，应征得设计同意后再进行
处理。
6．门窗洞口加强筋位置尺寸不符合：各层门窗洞口两侧伸出筋，应在绑扎前根据洞口边线位置调整，绑扎洞口加强竖筋时应吊线找正。
7．剪力墙水平钢筋锚固长度不符合要求：绑扎之前要熟悉图纸，特别注意在拐角、十字节点、墙端、连梁等部位钢筋的锚固长度必须符合设计要求。
十、安全要求
1．焊接设备的外壳必须接地，操作人员必须戴绝缘手套和穿绝缘鞋，雨雪天不得施焊。
2．在对焊操作过程中一定要注意防火、防触电和防烫伤，由于高压电缆敷设在施工操作面上，因此一定采取有效预防保护措施，并严格执行安全操作规程。
3．大量焊接时，焊接变压器不得超过负荷，变压器升温时不得超负荷，变压器升温不得超过60℃，因此要特别注意遵守焊机暂载率规定，以免过分发热而损坏。
4．电焊、对焊时，必须开放冷却水；焊机出水温度不得超过40℃，排水量要符合要求。天冷时要放尽焊机内存水，以免冻赛。焊机工作范围内严禁堆放易然物品，以免引起火灾。
5．焊工必须穿戴防护衣具，操作地点相互之间要设挡板，以防弧光刺眼。接触焊焊工要戴无色玻璃眼镜，电弧焊焊工要戴防护面罩。施焊时，焊工要在干木垫或其他绝缘垫上。
6．焊接过程中如焊机发生不正常响声、冷却系统堵塞或漏水、变压器绝缘电阻过小、导线破裂、漏电等，均要立即进行检修。
7．焊机要设单独的供电系统。
8．对于钢筋调直机、套丝机等机械，在操作过程中要严格遵守安全施工规范。
9．在吊运钢筋时，塔吊司机一定要与信号员配合好，做到轻吊轻放，避免碰伤人员或成品。
