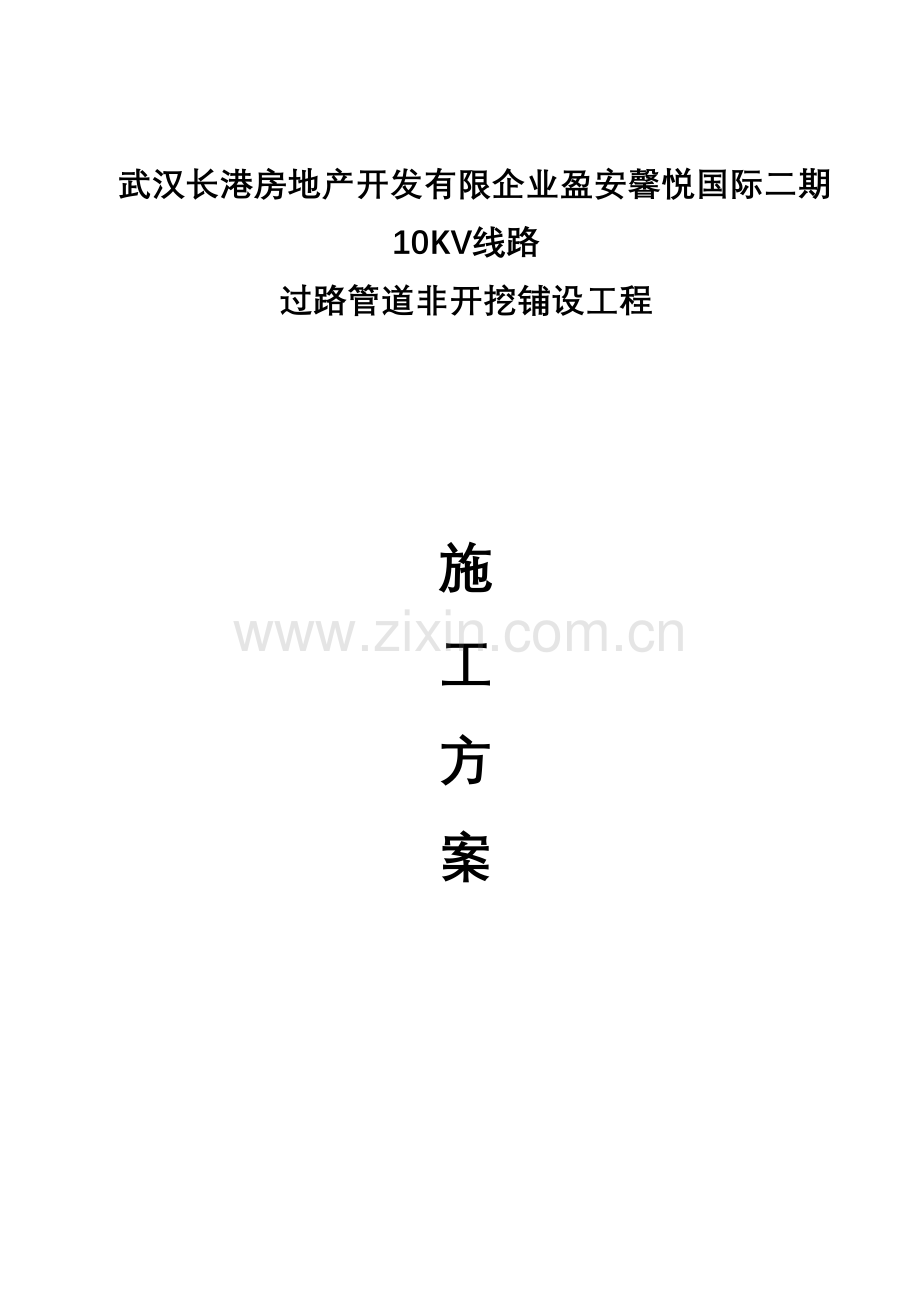

定向钻穿越工程施工方案(电力) 武汉长港房地产开发有限企业盈安馨悦国际二期10KV线路过路管道非开挖铺设工程施工方案武汉百通伟业市政工程有限企业二○一二年七月武汉长港房地产开发有限企业盈安馨悦国际二期10KV线路过路管道非开挖铺设工程编写单位：武汉百通伟业市政工程有限企业编写人：　　审核人：　　　总经理：编写日期：二○一二年七月目录一、工程概况二、场地基本现实状况三、施工方案四、施工设备及主要技术参数五、施工组织管理六、质量确保方法七、安全文明生产方法八、施工日程安排附图表: 1、义和巷电力套管10KV线路非开挖铺设平面图 2、义和巷电力套管10KV线路非开挖铺设断面图 3、球场街电力套管10KV线路非开挖铺设平面图 4、球场街电力套管10KV线路非开挖铺设断面图馨悦国际二期拟在义和巷南沿线、京汉大道球场街路南沿线与解放南路口各铺设一组管道，均设计为4孔Ф160PE管。详细位置及铺管规格祥见各段平面设计图。因为义和巷南沿球场街京汉大道路口均为十字路口，车流量大，不宜开槽明挖，固采取导向钻进非开挖铺管技术铺设穿越部分管道。受武汉长港房地产开发有限企业委托，我企业承接了该施工任务，特编写此施工方案。二、场地基本现实状况施工地段位于义和巷南沿线，横穿球场街南沿线京汉大道路口和解放南路。我企业管线调查表明，拟铺管地段管线主要有给水管、排水箱函、电信箱函，在铺管深度内土层为老粘土、回填土等，有利于管道非开挖铺设施工。我企业专业技术人员经现场勘察并认真研究后，决定穿越最深处义和巷段为3.5米;球场街南沿线段为6.5米.地下管线及铺设管道设计位置详见《义和巷电力套管10KV线路非开挖铺设平面图》《京汉大道球场街口南电力套管10KV线路非开挖铺设平面图》。。三、施工方法及方案１、导向钻进铺管技术非开挖导向钻进铺设管线是在传统顶管法和不能定向水平钻进铺管法基础上，引进当代导向技术而发展起来铺管技术。它利用地面放置铺管钻机，沿待铺管线设计轨迹先钻成一个先导孔，然后将导孔扩大，并将工作管拉入孔内，实现不开挖铺管一个先进技术。与顶管法相比具备以下突出优点：导向孔施工时，深度位置能够由导向仪测量，并依照设计轨迹进行校正调整，所以铺管精度高，成功率高。另外，铺设管径、管材范围更广，适用地层环境更宽。大量工程实例表明，该方法铺设管线地段，完工后地面不变形，稳定性好。２、施工工序　此次施工程序以下：　⑴应用美制SUBSITE-75 型管线探测仪进行现有管线和地下障碍物探测。 ⑵设计待铺设管线轨迹； ⑶挖掘工作坑(工作坑和下管坑)；⑷钻机进场、安装调试 ⑸导向孔钻进； ⑹分级扩孔； ⑺管材焊接，铺设管道； ⑻设备退场； ⑼编写完工汇报。３、工作方法本方法仅包含非开挖铺管导孔钻进、扩孔及拉管三部分，其它工序如：工作坑挖掘、管材焊接等，同通常开挖铺管对应工序要求。导向钻进非开挖铺管原理如附图所表示。在两边工作坑完成后，钻机进场，将钻机调整到所要求角度并固定。然后利用导向测量仪完成导向孔钻进，钻进中做到多测多量，确保导向钻头在要求深度内进入工作坑；然后依照强弱电管道所要求深度完成导孔钻进,导向钻头在预定深度进入下管工作坑。　　在完成导孔钻进后，在下管工作坑内卸下导孔钻头，视待铺设管线大小，依次换上φ230、φ330、φ430、φ530、扩孔钻头、分动器及钻杆，逐层进行扩孔。扩孔钻进时，同时拉入钻杆，确保全孔段一直有钻杆存在。在拉管前，先将拉管头与待铺PE管连接起来，然后将拉管头与分动器联接，伴随钻杆回拉，管道慢慢进入孔内，拉入一根后,将第二根与第一根焊接起来，直到完成全部管道铺设。然后卸下扩孔钻头及分动器，取出剩下钻杆及拉管头，铺管工作完成。四、施工设备及主要技术参数 1、DDW-210型导向铺管钻机参数型　号铺管直径（MM）最大回拉力（KN）最大给进力　（KN）扭　矩 (NM) 转速　（R/MM）指标 DDW-210 530 3000 3000 6000 0～260 2、导向测量仪 SPOT D TEK—3型导向探测仪（美国），可测深度、位置、仰角、工具面向角等多个参数。 3、钻具参　数钻杆直径（MM）钻杆长度（M）导孔钻头直径　（MM）反扩钻头直径　（MM）指　标 73 3.0 95 230～850 4、经纬仪、水准仪各一台。五、施工组织管理依照工程详细情况及以往施工经验，设置以下岗位并配置相关人员：职务姓名职责项目负责全方面负责本项目施工项目技术负责导向钻进操作、资料整理机长设备操作及维修质检员负责工程质量跟踪泥浆员负责泥浆调试、配制机槭师负责设备维护测量员负责工地测量六、质量确保方法 1、施工前组织全体员工学习设计，明确任务和岗位责任，各负其责； 2、导孔施工中多量多测，确保按设计轨迹完成导孔； 3、扩孔时视地层和孔径需要采取多级扩孔，确保成孔质量； 4、拉管时视情况采取造浆技术润滑孔壁，预防管道外壁损坏； 5、管材焊接时按关于要求焊透、焊牢，确保焊缝质量； 6、认真做好工程统计，确保每一道施工工序按规程进行。七、安全文明生产方法 1、组织全体员工进行安全教育，增强安全意识，建立健全安全管理制度，安全责任落实到人，做到警钟长鸣； 2、经过探测和关于部门联络协作，查清原有地下管线，预防施工中对其造成破坏； 3、工作坑放坡开挖后，切实做好支护和排水工作； 4、工作坑周围设围栏，夜间设标识； 5、机械转动件及工作区内放置安全标识； 6、安全员时刻注意检验电、机械、交通等安全，不放过任何安全隐患； 7、恪守关于管理部门要求，搞好施工现场管理，加强群众观点，协调周围关系，做好文明施工。八、施工日程安排 1、按非开挖施工工序日程安排以下表：第一组：（义和巷段）工序 1 2 3 4 5 6 7 8 设备进场\轴线布设工作坑开挖导孔\扩孔焊接\铺管设备退场/工程验收第二组：（京汉大道球场街南段）工序 8 9 10 11 12 13 14 15 设备进场\轴线布设工作坑开挖导孔\扩孔焊接\铺管设备退场/工程验收工序 16 17 18 19 20 21 22 23 设备进场\轴线布设工作坑开挖导孔\扩孔焊接\铺管设备退场/工程验收第三组：（球场街南段解放南路口）工序 23 24 25 26 27 28 29 30 设备进场\轴线布设工作坑开挖导孔\扩孔焊接\铺管设备退场/工程验收 2、管线铺设完工后，请业主及使用单位验收并填写完工单。 3、外业工作完成七天后提交完工汇报。武汉百通伟业市政工程有限企业二○一二年七月
