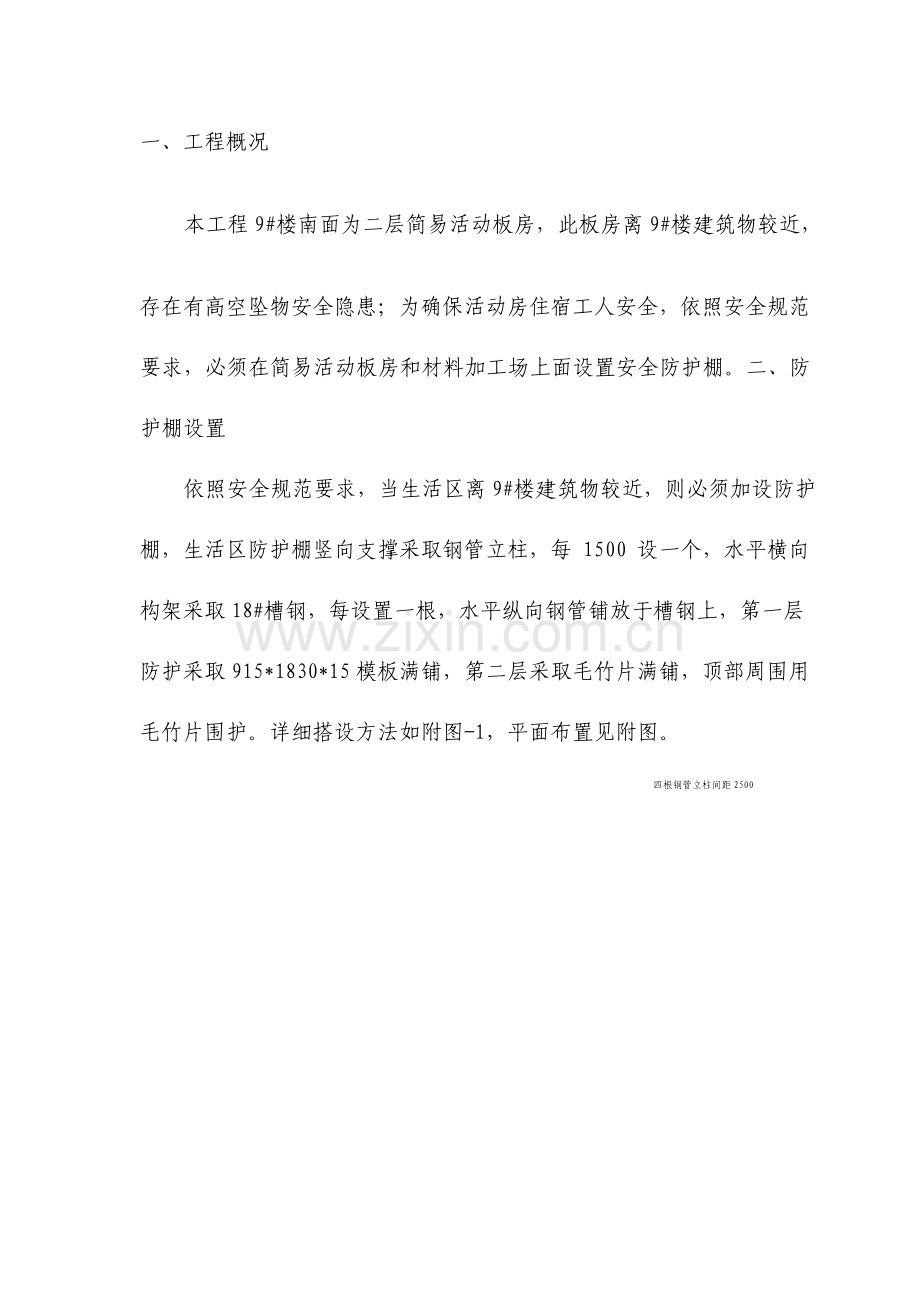

一、工程概况
本工程9#楼南面为二层简易活动板房，此板房离9#楼建筑物较近，
存在有高空坠物安全隐患；为确保活动房住宿工人安全，依照安全规范要求，必须在简易活动板房和材料加工场上面设置安全防护棚。二、防护棚设置
依照安全规范要求，当生活区离9#楼建筑物较近，则必须加设防护棚，生活区防护棚竖向支撑采取钢管立柱，每 1500 设一个，水平横向构架采取18#槽钢，每设置一根，水平纵向钢管铺放于槽钢上，第一层防护采取915*1830*15模板满铺，第二层采取毛竹片满铺，顶部周围用毛竹片围护。详细搭设方法如附图-1，平面布置见附图。
四根钢管立柱间距2500
1
1
防护棚侧立面图
防护棚剖面图
400
6
0
0
9
0
0
1
8
0
0
1
8
0
0
1
8
0
0
1
8
0
0
2
0
0
纵向钢管@500
2500
2500
2500
2
0
0
1
8
0
0
1
8
0
0
1
8
0
0
1
8
0
0
上下双层满铺竹笆
外围竹笆围护
四根钢管立柱间距2500
400
400
9
0
0
6
0
0
上下双层满铺竹笆
钢管桁架
外围竹笆围护

钢管立柱
400 2500

防护棚立柱剖面
图(1-1剖面图）

现场加工场地暂时房和道路防护棚做法以下列图：

600高竹笆围护用12# 双层竹笆1
2
0
0
3
3
0
0
9
0
0
6
0
0
6000
2500
2500
2500
6
0
0
9
0
0
3
3
0
0
1
2
0
0
1
1
2
0
0
每隔5米设一
对钢管斜撑
(2800)
用于业主办公室门口走道
1
铁丝与钢管绑扎固定
道路及加工场地防护棚立面图 1-1剖面图

三、 防护棚主要搭设方法
a、 搭设前将地基抄平放线后在整个防护棚基础平面上浇筑
100mm 厚砼垫层。
b、 在脚手板外侧做好排水沟（如排水前况很好则可不做排水沟）。
c、 防护棚脚手架竖管距办公区外墙皮外侧为500mm 。
d、 搭设方法：按照要求结构和尺寸进行搭设。
大小横杆水平间距为1.8m，竖杆间距为1.8×0.5m，剪刀撑为5.4m 设一道。
e、 防护棚脚手架底层防护必须高出宿舍区屋面0.800m。 上层防护距底层防护为900mm 。
f、 防护棚脚手架必须有良好接地装置，其电阻不得大于10Ω。
四、 防护棚脚手架结构要求
1、 立柱结构要求
立柱接头应尽可能采取对接扣件对接，对接、搭接应符合以下要求：
（1） 、立柱上对接扣件应交织布置，两个相邻立柱接头不应设在同时同跨内，两相邻立柱接头在高度方向错开距离不应小于500mm ，各接头中心距离不应大于步距1/3。
（2） 、立柱搭接长度不应小于1米，不少于两个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm 。
2、 纵向水平杆结构要求
（1） 、纵向水平杆设于横向水平杆之下，在立柱内侧，并采取直角扣件与立柱扣紧。
（2） 、纵向水平杆通常宜采取对接扣件连接，也可采取搭接，对接、搭接应符合以下要求： 1）、对接接头应交织布置，不应设在同时、同跨内，相连接头水平距离不应小于500mm ，并应防止设在纵向水平杆跨中。
2） 、搭接长度不应小于 1 米，并应等距设置 3 个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm 。
3） 、纵向水平杆长度通常不宜小于3跨，并大于6米。
3、 横向水平杆结构要求
（1） 、每一节点处必须设置一根横向水平杆，并采取直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点距离不应大于150mm 。
（2） 、横向水平杆应尽可能避开宿舍窗设置。
4、 支撑
（1） 、防护棚脚手架必须设置剪刀撑与斜撑，剪刀撑设置应符合以下要求：
1） 、每道剪刀撑跨越立柱根数为 2 根。每道剪刀撑宽度不应小于2跨，且大于5.4米，斜杆与地面倾角为45~60度之间。
2） 、全部防护棚脚手架在外侧立面全部设置一道剪刀撑，由底至顶连续设置；每道剪刀撑水平宽度为5.4米，高度为9米，详细做法如附图-2所表示。
3） 、剪刀撑接头均必须采取对接扣件连接。
4） 、剪刀撑应采取旋转扣件固定在与之相交横向水平杆伸出
端或立柱上，旋转扣件中心线距主节点距离不应大于150mm 。
（2） 、桁架支撑设置应符合以下要求：
桁架支撑斜杆应每步设一道，由底层水平杆至顶层水平杆呈之字型连续布置，斜杆应采取旋转扣件固定在与之相交立柱或横向水平杆上。
5、 地基与基础
（1） 、本工程立柱地基与基础均座落于砼硬质地面上，其厚度均大于
100mm 。
（2） 、搭设前在地面上 立柱下端设50mm 木脚手板垫块。
五、防护棚脚手架施工
1、 施工准备工作在搭设防护棚脚手架前，应做好以下准备工作：
（1） 、由本工程项目工程师对现场施工员和安全员进行技术交底，由施工员和安全员向施工班组责任人及操作人员进行技术和安全交底。
（2） 、应按防护棚脚手架原材料要求对全部钢管、扣件、脚手板、毛竹、竹巴等进行检验验收，不合格构配件不得使用，经检验合格构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（3） 、应去除地面杂物，平整搭设场地，并使排水通畅。
2、 防护棚脚手架搭设
（1） 、地基处理与底座安放
1） 、本工程地基为砼硬质地面，故施工前不需对地基进行扎实处理。
2） 、按防护棚脚手架柱距和排距要求进行放线、定位。
3） 、铺设垫板和安放底座，并要求注意以下事项：
A、 垫板底座应准确地放在定位线上。
B、 垫板必须铺放平稳，不得悬空。
（2） 、杆件搭设
1） 、防护棚脚手架搭设次序以下：放置纵向扫地杆—→立柱—
→横向扫地杆—→第一步纵向水平杆—→第一步横向水平杆—→抛撑杆—→第二步纵向水平杆—→第二步横向水平杆………
2） 、相邻立柱对接扣件不得在同一高度内，错开距离应符合结构要求。
3） 、开始搭设置柱时，应每隔 4 跨设置一根抛撑，直至连墙件安
装稳定后，方可依照情况拆除。
（3） 、搭设纵、横向水平杆注意事项
1） 、搭设纵横向水平杆必须符合其结构要求。
2） 、防护棚脚手架同一步纵向水平杆必须四面交圈。
3） 、本工程防护棚脚手架横向水平短杆靠墙一端至墙面距离不应大于150mm 。
（4） 、搭设剪刀撑、横向支撑、抛撑等注意以下事项：
剪刀撑、横向支撑应随立柱、纵横向水平杆等同时搭设，剪刀撑、
横向支撑结构要符合本方案要求。
（5） 、扣件安装注意事项
1） 、扣件规格（Ф48）必须与钢管外径相同。
2） 、扣件螺栓拧紧扭距不得小于40N.M ，并小于65N. m；
3） 、主节点处，固定横向水平杆、剪刀撑、横向支撑等扣件中
心线距主节点距离不应大于150mm 。 4）、对接扣件开口应朝上或朝内。
5）、各杆端头伸出扣件盖板边缘长度大于100mm 。
六、 防护棚脚手架搭设检验与验收
（1）、防护棚脚手架搭设技术要求、允许偏差与检验方法，应符合以下要求：
1） 、地基基础：表面坚实平整、不积水、垫板不晃动、底座不滑动、降沉≤10mm 。
2） 、立柱总垂直度不得大于 60mm ，可用经伟仪进行检验。搭设中垂直度不得大于25mm 。可用经伟仪或吊线和卷尺检验。
3） 、间距：步距偏差±20mm ，柱距偏差±50mm，排距偏差±20mm。
尺量检验。
4） 、纵向水平杆高差：依照杆两端高差小于±20mm，同跨内外纵向水平杆高差小于±10mm。
5） 、防护棚脚手架横向水平杆外伸长度偏差≤50mm 。
6） 、扣件安装：主节点处各扣件距主节点距离≤150mm ，同时立柱上两个相连对接扣件高差≤500mm ，立柱上对接扣件距主节点距离≤h/3，
纵向水平杆上对接扣件距主节点距离≤l/3。扣件拧紧扭力距为
40~65n*m。
7） 、剪刀撑斜杆与地面倾角为45~60度。
七、 防护棚拆除
1、 防护棚拆除前必须完成以下工作：（1）、全方面检验防护棚、平挑网扣件连接、支撑体系等是否符合安全要求。
（2） 、依照检验结果，补充完善施工组织设计中拆除次序，经主管部门同意方可实施。
（3） 、拆除安全技术方法，应由本工程技术责任人按级向下进行技术交底。
（4） 、去除防护棚脚手架上杂物及地面障碍物等。
2、 拆除应符合以下要求：
（1） 、拆除次序应由上而下进行，禁止上下同时作业。
（2） 、分段拆除高差不应大于 2 步，如高差大于 2 步，应增设抛撑加固。
（3） 、当防护棚拆除至下部最终一根长钢管高度时，应先在适当位置搭设暂时抛撑加固。
（4） 、当防护棚采取分段、分立面拆除时，对不拆除防护棚两端，应先在适当位置设置横向支撑加固。
八、防护棚脚手架工程安全管理
1、 人员要求
（1） 、防护棚搭设人员必须是经过国家现行标准《特种作业人员安全技术考评管理规则》考评合格专业架子工并持有上岗操作证。上岗人员应定时体检，体检合格者方可发上岗证。
（2） 、搭设防护棚人员必须戴安全帽、安全带、穿防滑鞋。
2、 搭设阶段防护棚构配件质量必须按国家标准进行检验，合格后方准使用。
3、 使用阶段
（1） 、六级及以上大风和暴雨天后应立刻对防护棚进行检验。
（2） 、应设专员负责对防护棚进行经常检验和保修。
检验保修项目；
a、 各主节点处诸杆件安装，支撑等结构是否符合施工组织设计要求；
b、 地基是否有积水，底座是否松动，立柱是否悬空； c、扣件螺栓是否松动、立柱是否悬空；
d、安全防护方法是否符合要求。

（3） 、在防护棚使用期间禁止任意拆除以下杆件：
1） 、主节点处纵、横向水平杆，纵横向扫地杆；
2） 、支撑；
要拆除上述任一杆件均应采取安全方法，并报主管部门审批。
（4） 、禁止任意在防护棚邻近处进行挖掘作业，不然应采取安全方法并报主管部门同意。
（5） 、工地暂时用电线路架设及防护棚接地、避雷方法等应按国家
现行标准《施工现场暂时用电安全技术规范》关于要求执行。
