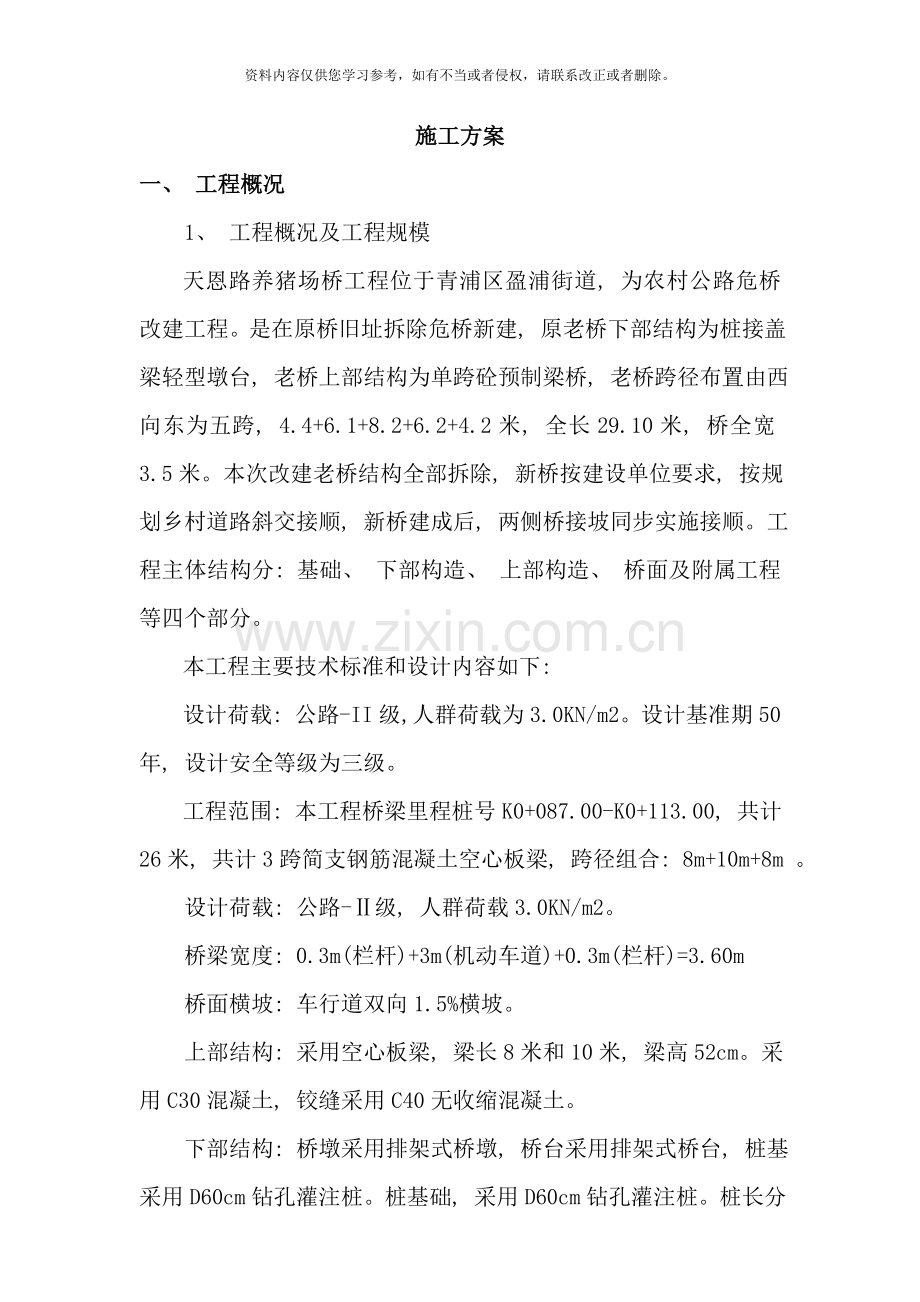

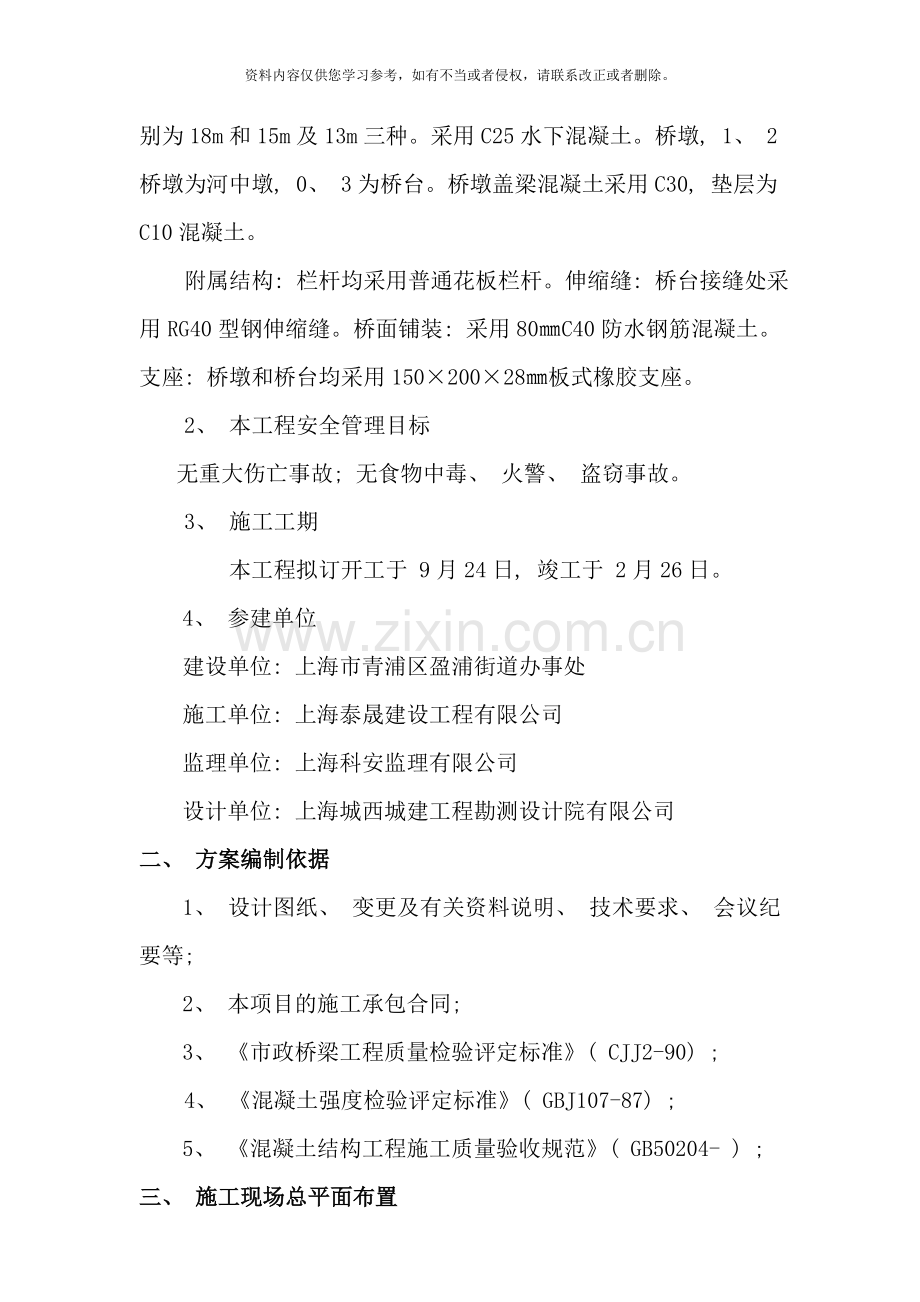

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工方案一、 工程概况1、 工程概况及工程规模天恩路养猪场桥工程位于青浦区盈浦街道, 为农村公路危桥改建工程。是在原桥旧址拆除危桥新建, 原老桥下部结构为桩接盖梁轻型墩台, 老桥上部结构为单跨砼预制梁桥, 老桥跨径布置由西向东为五跨, 4.4+6.1+8.2+6.2+4.2米, 全长29.10米, 桥全宽3.5米。本次改建老桥结构全部拆除, 新桥按建设单位要求, 按规划乡村道路斜交接顺, 新桥建成后, 两侧桥接坡同步实施接顺。工程主体结构分: 基础、 下部构造、 上部构造、 桥面及附属工程等四个部分。本工程主要技术标准和设计内容如下: 设计荷载: 公路-II级,人群荷载为3.0KN/m2。设计基准期50年, 设计安全等级为三级。工程范围: 本工程桥梁里程桩号K0+087.00-K0+113.00, 共计26米, 共计3跨简支钢筋混凝土空心板梁, 跨径组合: 8m+10m+8m 。设计荷载: 公路-级, 人群荷载3.0KN/m2。桥梁宽度: 0.3m(栏杆)+3m(机动车道)+0.3m(栏杆)=3.60m桥面横坡: 车行道双向1.5%横坡。上部结构: 采用空心板梁, 梁长8米和10米, 梁高52cm。采用C30混凝土, 铰缝采用C40无收缩混凝土。下部结构: 桥墩采用排架式桥墩, 桥台采用排架式桥台, 桩基采用D60cm钻孔灌注桩。桩基础, 采用D60cm钻孔灌注桩。桩长分别为18m和15m及13m三种。采用C25水下混凝土。桥墩, 1、 2桥墩为河中墩, 0、 3为桥台。桥墩盖梁混凝土采用C30, 垫层为C10混凝土。附属结构: 栏杆均采用普通花板栏杆。伸缩缝: 桥台接缝处采用RG40型钢伸缩缝。桥面铺装: 采用80C40防水钢筋混凝土。支座: 桥墩和桥台均采用15020028板式橡胶支座。2、 本工程安全管理目标无重大伤亡事故; 无食物中毒、 火警、 盗窃事故。3、 施工工期本工程拟订开工于 9月24日, 竣工于 2月26日。4、 参建单位建设单位: 上海市青浦区盈浦街道办事处施工单位: 上海泰晟建设工程有限公司监理单位: 上海科安监理有限公司设计单位: 上海城西城建工程勘测设计院有限公司二、 方案编制依据1、 设计图纸、 变更及有关资料说明、 技术要求、 会议纪要等; 2、 本项目的施工承包合同; 3、 市政桥梁工程质量检验评定标准( CJJ2-90) ; 4、 混凝土强度检验评定标准( GBJ107-87) ; 5、 混凝土结构工程施工质量验收规范( GB50204- ) ; 三、 施工现场总平面布置1.布置原则根据本工程招标文件和工程现场踏察情况, 施工平面布置以既满足工程施工需要, 满足工厂生产、 居民生活正常为原则合理布置, 施工平面布置见施工现场总平面布置图。2.施工交通进场道路: 本工程陆上交通由工程附近村级道路到达。3.施工用电本工程施工用电由附近接电点接入, 经装表计量后架设三相五线(架空电线)到达各施工用电点, 电杆每40m设一根; 4.施工用水本工程生活用水由附近供水点接入, 经装表计量后通到各用水点。生产用水根据施工现场的实际情况, 考虑采用河水。河水在使用前进行化验, 符合砼施工用水要求时才可使用, 如不符合要求则采用自来水。施工用水自河道内用水泵抽水, 供施工用水。5.生活区根据工程特点, 依据施工现场的实际, 设想项目部管理人员、 监理人员及生产人员的办公和生活设施分散布置, 在借用养猪场现有民房作为临时用房。具体位置见施工总平面布置图。6.生产区根据工程特点, 依据施工现场的实际, 设想按施工总进度计划要求同时作业点设置。生产区、 生活区、 钢筋加工区、 梁板加工区、 砼搅拌区等。钢筋加工区按原材料堆放场、 加工区和半成品堆放场三部分布置。钢筋按不同型号分别挂牌堆放, 钢筋加工区配钢筋加工机械一套。砼拌料场按搅拌机位置、 砂石料堆设置布置。四、 施工过程本工程自接到中标通知书后, 我公司即刻成立了项目部进驻现场, 并挑选了一支经验丰富、 技术过硬的桥梁施工队伍, 同时建立并健全了各项管理制度和管理网络。于 9月中旬进场准备临时场地浇筑, 以及原材料进场、 送检复试, 旧桥梁的拆除, 项目部的建设, 工程的定位放样等。五、 承台、 立柱的施工的计划安排根据桩基施工进度要求, 模具设备作充分的配备。承台模板采用采用九夹板木模板。600立柱配置2套模板, 600立柱配置2套模板翻转, 模板配置按照最高立柱的高度。六、 工程施工工序流程图施工准备桩架平台施工施工场地准备拆除旧桥梁钻孔桩施工承台施工防撞栏杆加工盖梁施工吊 装铺装层施工 桩伸缩缝施工 桩防撞栏杆安装验收准备 桩七、 工程施工组织管理为确保本工程优质、 高速、 文明、 低耗地建设完成, 争创企业形象, 本企业已建立完整的组织机构, 组织强有力的项目经理部领导班子, 实行项目经理负责制, 负责工程全过程总承包管理, 协调工程各项工作, 使之按工程合同要求全面顺利完成。项目组织管理网络架构图: 项目经理: 林孙权项目副经理: 陈鑫良项目工程师: 罗齐综合办公室机械设备部物资供应部工程技术部桥梁施工队八、 旧桥梁拆除拆除工程实施前, 在施工区域内设置围挡及醒目警示标志, 非施工人员不得进入施工区, 并全面了解拆除工程的图纸和资料, 进行现场勘察。项目负责人必须对拆除工程的安全生产负责全面领导责任。项目部应按有关规定设专职安全员, 检查落实各项安全技术措施。在拆除前涉及政府、 水利、 供电、 城建、 市政、 交通等方面的协调, 应充分征求各方面的意见。根据旧桥的现状及周边环境, 旧桥为东西走向, 桥的南侧有一条随桥架空的自来水钢管, 应在建设单位的配合下, 与自来水公司取得联系, 采取移位、 放置河底处理, 在施工前期, 摸清自来水用户情况, 并在施工前2天下发临时停水告知书, 切断水源后, 将备好在施工现场的PE管组织抢修, 更换掉钢管, 并在新桥建成后恢复原样。因本次拆除工程为村道小桥, 计划采用机械拆除为主, 人工拆除为辅。拆除施工应从上至下, 分段进行, 先拆除非承重结构, 再拆除承重结构, 施工中必须由专人负责监测被拆除桥梁的结构状态, 当发现有不稳定状态的趋势时, 必须停止作业, 采取有效措施, 消除隐患。先由人工拆除桥面的附属设施及护栏等。拆除施工时, 应按照选定的机械设备及吊装方案进行施工, 严禁超载作业或任意扩大使用范围, 供机械设备使用的场地必须保证足够的承载力, 作业中机械不得同时回转、 行走。拆卸下来的各种材料应及时清理, 分类堆放在业主指定场所, 严禁乱堆乱放。拆除桩基础时, 拆除高度应符合业主要求, 破除混凝土后, 采用气焊切割柱子的钢筋。九、 钻孔灌注桩施工现场由测量人员负责测量放线及桩孔定位。开工前按施工图及甲方提供的座标控制点及水准点, 进行测量放样定位, 在水上施工平台上设置工程的基轴线和埋设固定标记, 并与业主或业主委托的监理办理测量复核单, 核准后方可进行具体桩位的定位。桩位测量误差不大于1cm。护筒采用成型的圆筒式钢模板, 坚实不漏水。埋设时采用十字吊锤法将直径D+100mm( D为施工桩径) 的护筒垂直、 稳固地在桩位处用粘土埋实, 确保护筒在钻进成孔中不漏失泥浆, 不发生位移, 如遇地下障碍物, 则必须清除后方能埋设。护筒顶应高出地面0.3M。对于杂填土厚的区域, 适当深挖处理, 护筒的埋置深度应根据土层的变化而定, 并请现场监理工程师认可。护筒埋设平面位置偏差不大于5cm, 倾斜度不得大于1%, 正式钻进成孔以前, 必须进行试成孔, 以检测各项成孔指标和检验配置器具的合理性, 并做好记录。钻头: 选导向性能良好的正循环双腰式钻头, 这种钻头具有强度高、 排渣导流性能好、 切削量大、 导向度高等特点, 钻头设保径装置, 钻头直径根据施工工艺、 设计桩径及试成孔参数来确定, 施工过程中经常核验钻头尺寸, 发现磨损过大应及时修复、 更换。钻进技术参数: 采用分层钻进技术, 确保成孔质量。针对不同的土层特点, 适时调整钻进技术参数, 即钻进钻压、 转速、 泵量和泥浆的选择。钻孔桩泥浆处理尤为重要, 对于施工中产生的废浆均输送到废浆池( 罐) 中储存, 为保证泥浆用量和储浆的需要, 避免泥浆外溢, 严防泥浆外溢到临近河道内, 造成周边环境污染。钻进成孔中为确保钻孔深度达到设计桩深, 钻进中必须用钢卷尺丈量钻杆长度, 准确丈量机上余尺, 并作正确计算、 记录。确保孔深误差小于100mm。终孔前0.5m到终孔, 采用小参数扫孔钻进到终孔, 以尽量减少对孔底的扰动。终孔后用重锤法测量钻孔垂直度, 并记录。如孔斜超差, 则选用小参数扫孔, 直至达到设计。垂直度偏差1%钻孔灌注桩施工流程图: 各 项 施 工 准 备 工 作定桩位测桩中心钢筋笼制作挖砌泥浆池商品砼埋设护筒钢筋笼存放制备泥浆钻机定位成 孔一次清孔下钢筋笼下导管砼运输二次清孔灌注砼试块取样坍落度试验收储污浆罐导管起卸水中养护护管拔除排污浆车试 验排污场地孔口回填1、 一次清孔钻进终了, 将钻具重复提动, 低速回转, 全泵量冲孔, 充分研磨孔底大颗粒土块, 待孔内返出浆液中无泥皮泥块可视为一次清孔完毕, 以实现”一次清孔为主, 二次清孔为辅”的清孔排渣原则。在泥浆比重1.2, 含砂率3%, 孔底沉淤100mm后视为合格。2、 钢筋笼的制作与安放钢筋规格和质量应符合设计要求, 并附有质保书。原材料和焊接质量按施工规范要求取样送检。钢筋笼按设计桩详图和设计交底会的规定制作。钢筋笼制作偏差达到规范标准, 经验收合格后按开孔通知书要求下入孔内并在孔口焊接。为确保钢筋笼垂直和水平方向的位置达到设计标高和保护层, 前者采用焊接吊筋, 后者采用加焊保护块的技术措施。清孔后应立即安放钢筋笼, 笼体应垂直缓慢下沉至设计标高, 下放遇阻应立即停止, 查明原因并进行相应处理后再行下放, 严禁将钢筋笼高起猛落, 强行下放。3、 下导管选用250mm灌浆导管, 导管直径偏差2mm, 壁厚不小于3mm。导管须内平、 笔直, 下管前应清点根数, 检查联接处密封情况, 保证良好的密封性能, 严防泥浆渗入管内, 孔口连接时, 在丝扣处涂抹机油, 保护丝扣及便于拧卸。4、 二次清孔下好导管即开始二次清孔。首先往孔内注入原浆, 将孔内较粗土屑携出孔外, 尔后以低比重泥浆置换孔内浓浆, 清至孔内返出之泥浆比重1.15或粘度22秒, 孔底沉渣厚度100mm时视清孔符合要求。5、 水下砼灌注水下砼灌注是基桩施工的关键工序, 施工前做好一切准备工作, 落实完备各项技术措施后方可开灌, 开灌后必须做到连续灌注, 从而保证砼灌注质量。在每根桩混凝土浇注时, 对首斗混凝土的浇注要特别进行控制。根据桩径计算首斗混凝土的用量, 确保首斗混凝土浇注时, 混凝土能达到规范要求的导管埋设深度。当班灌注班长应及时测量孔内砼面高度, 以此正确掌握导管的提升与拆除, 灌注导管的埋深控制在2-6m范围内。当灌注遇阻时, 应上下轻轻活动。除底管外, 每次拨管不得多于两根。首斗灌注量必须确保导管底部埋入砼面1.2m以上。灌注混凝土面必须高出于桩顶标高1.5m, 保证桩顶砼质量。上述清孔、 吊装钢筋笼、 灌注水下砼须连续快速完成。6、 桩的检测在每只承台的钻孔灌注桩全部施工完成后, 根据规范及设计要求, 须对桩的施工质量进行检测。一般的检测方法为超声波检测、 小应变检测、 大应变检测等, 将根据设计提出的桩基检测频率进行桩基的检测。十、 切实做好交底工作将交底工作一直做到每个职工, 使每一个职工明确整个工程的意义, 整个工程的施工过程, 每个工序的施工方法, 要求和注意事项, 并积极动员和发挥全体职工的技术经验, 定期召开施工会, 对施工中有关施工方法和施工技术要求及操作过程中有关质量、 进度、 节约、 文明施工各方面的改进提出合理意见, 意见采用后, 根据公司原有制度视效果大小进行奖励。十一、 认真做好测试工作对原材料进行测试, 必须符合设计要求。对钢材、 水泥、 各种砂、 石料及其它材料等进行必要的测试, 凡型号不对、 尺寸不符, 和其它试验有不及格者一律不得使用。对钢材表面生锈、 水泥结硬、 砂石料的含泥量增加等, 均应于拌和及浇捣混凝土前时进行检查。对施工中加工的工序质量, 如钢筋焊接、 弯曲、 混凝土试块、 砂浆等进行逐项及时测试, 必须达到全部及格, 同时对各种原料测试数据上报现场监理工程师进行检查。对施工工序中的效果进行测试, 建筑物沉降观察, 填土密实度, 完成的渠道的升降, 轴线移动进行必要的测试。在测试工作中发现问题及时研究根因, 进行改进措施, 并报告工程师同意, 不能让不合格的工艺过关, 并需追查原因进行处理。各工种技工各专职技术员必须持证上岗, 并经常进行技术教育和专业知识教育, 提高职工的技术水平和专业知识, 使职工从实践经验提高, 做到专业知识相结合, 为施工中保证质量, 保证安全, 保证进度作出更大的贡献, 以确保全优工程打好坚实基础。十二、 主要节点完成时间开工日期: 9月24日( 暂定) 旧桥拆除, 排架施工: 9月26日灌注桩施工: 9月28日桥台施工: 10月16日梁板预制; 护手栏杆预制: 9月30日吊 装: 10月26日桥面铺装: 11月8日栏杆、 桥台接坡: 11月18日桥梁完工: 12月26日以上节点均为完成日期, 部分时间节点有所调整。十三、 施工质量情况我们工地在实施过程中, 认真贯彻公司的质量方针: ”精心施工, 严格控制, 质量放心, 顾客称心”, 坚持执行公司颁布的质量手册和程序文件, 围绕”人、 机、 法、 料、 环”五大要素, 贯彻到整个施工过程, 着重抓好以下几点: 1、 把好材料关: 本标段所有原材料的采购, 均在我公司公布的合格分承包方名录内, 进场后, 进行检验、 标识, 合格后方能使用。2、 工序施工技术交底: 由项目部项目师针对工程不同部位的工序进行技术交底, 使操作工人更加明确工序中的关键所在。3、 组建质量管理体系: 成立和健全质量管理网络, 由公司总经理主管, 项目经理、 项目工程师及生产副经理、 质量负责人等组成工程质量管理网络, 同时在班组间实行互检, 项目部抽检, 确保了工程的质量始终在受控状态下。4、 工程内业资料: 及时性, 真实性, 手续齐全, 便于追溯。5、 工程产品的保护: 每次浇筑后, 认真及时做好落手清, 现场浇筑的混凝土, 设专人浇水进行养护。浇筑过程中, 遇雨天, 将搭设遮雨棚。6、 严格遵守程序: 在每个工序施工结束后, 由项目部有关人员组织班组进行互检, 再由项目部进行检查合格后, 报验监理工程师检验, 合格签字后, 再进入下一道工序。十四、 安全施工保证措施认真贯彻执行安全第一, 预防为主的方针, 制订了安全生产管理制度, 落实了安全生产责任制, 切实加强安全生产教育和安全生产检查, 对各工种进行安全生产技术交底, 各班前安全活动上岗教育, 特殊作业人员持证上岗, 无证人员不得从事施工作业。 1、 认真贯彻执行党和国家的有关安全生产, 劳动保护的政策、 法律和建设单位的有关要求, 配合建设单位做好安全生产检查, 加强劳动保护监督, 定时向职工发放劳保用品。 2、 现场项目经理要认真贯彻”五同时”, 把安全工作贯彻到生产、 施工全过程, 布置生产任务, 要同时进行安全技术交底。 3、 雨季施工, 做好雨后电气设备的检查工作, 防漏电事故, 夏季施工做好防暑降温工作。 4、 项目部成立防火、 防盗治保小组, 由项目经理担任组长, 每个班组指定一名兼职治保人员, 负责治安管理, 安全防范教育, 并组织定期不定期检查, 发现安全方面的隐患漏洞及时整改。十五、 综合治理重点区域的防范措施, 有保卫值勤专项制度, 落实人员保卫值勤, 确保无重大盗窃和违法事件发生。设立综合治理领导小组及建立管理制度, 签订治安管理责任书, 对外来人口登记注册及时办理暂住证。执行防火管理制度, 每月召开综合治理工作例会, 研究落实防火管理制度, 有易燃易爆场所的警火标志, 无烟蒂; 仓库、 食堂配备合理的消防设施( 灭火器、 黄沙箱) 。十六、 环境卫生形象工程施工中做到施工不扰民, 对影响人民利益的事, 能主动、 及时进行协调和补偿, 尽我们最大的努力, 搞好邻边关系。施工现场材料堆放合理整齐, 每天做好落手清。建立”五小”管理制度和值勤制度, 开展每周卫生自查, 每月卫生检查考核活动, 为确保工程顺利进行创造良好了的生活生产环境。十七、 防汛应急预案1.组织有关人员学习雨季施工方案及有关文件, 严格按章办事。2.做好汛前的准备工作, 其中防汛用草袋、 木桩、 粘土应备足。施工现场还应配备一定量的彩条布等防雨物资。3.在水泥、 钢材、 木材等堆场周围, 应挖好排水沟, 做好排水、 防污措施, 加强水泥材料的保管, 防止受潮雨淋。4.在下雨天, 要及时检查电器线路、 插头、 漏电保护装置的灵敏度。必要时切断电源, 防止电器设备漏电。 5.施工人员配备必要的雨衣、 胶鞋, 施工便道及脚手架采取必要的防滑措施, 确保安全生产。6.遇大雨应停止施工, 雨后先排除坑内积水, 清除软弱土层, 如浇砼时间超过规定, 应挖施工缝处理。7.阴雨天气, 应注意开挖边坡的稳定时, 必要时增设临时支承, 基坑内排水应及时, 并备足备用抽水设备。8.临防应派人经常巡视, 对临防的稳定性、 渗水情况做好记录, 做好必要的加固措施, 确保汛期施工安全。9.合理安排施工计划, 基础开挖后应及时进行下步工序, 墙身墙后填土应及时, 并做好堤防的沉降观测工作。附: 施工现场总平面布置图
