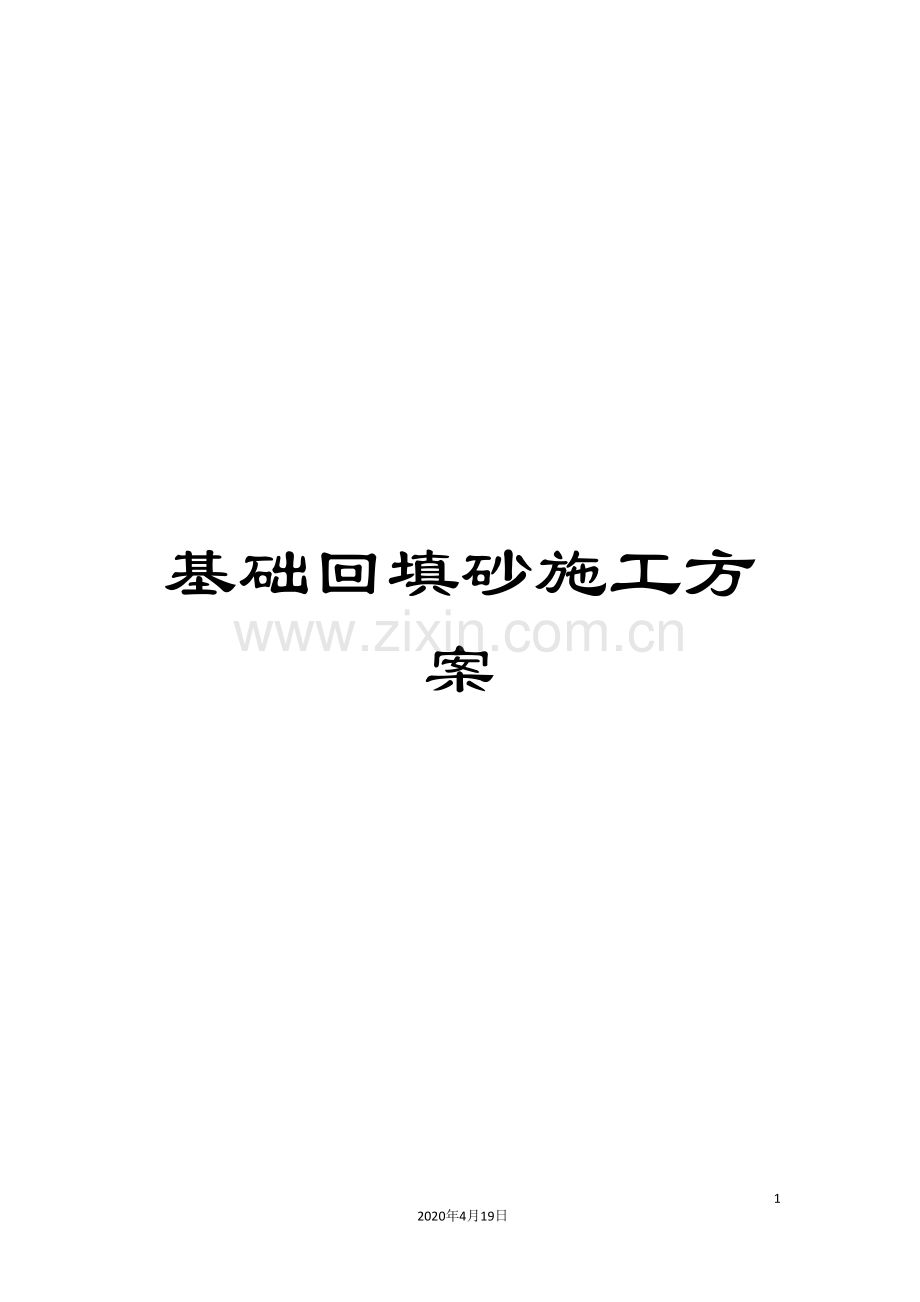

基础回填砂施工方案

6
2020年4月19日
文档仅供参考

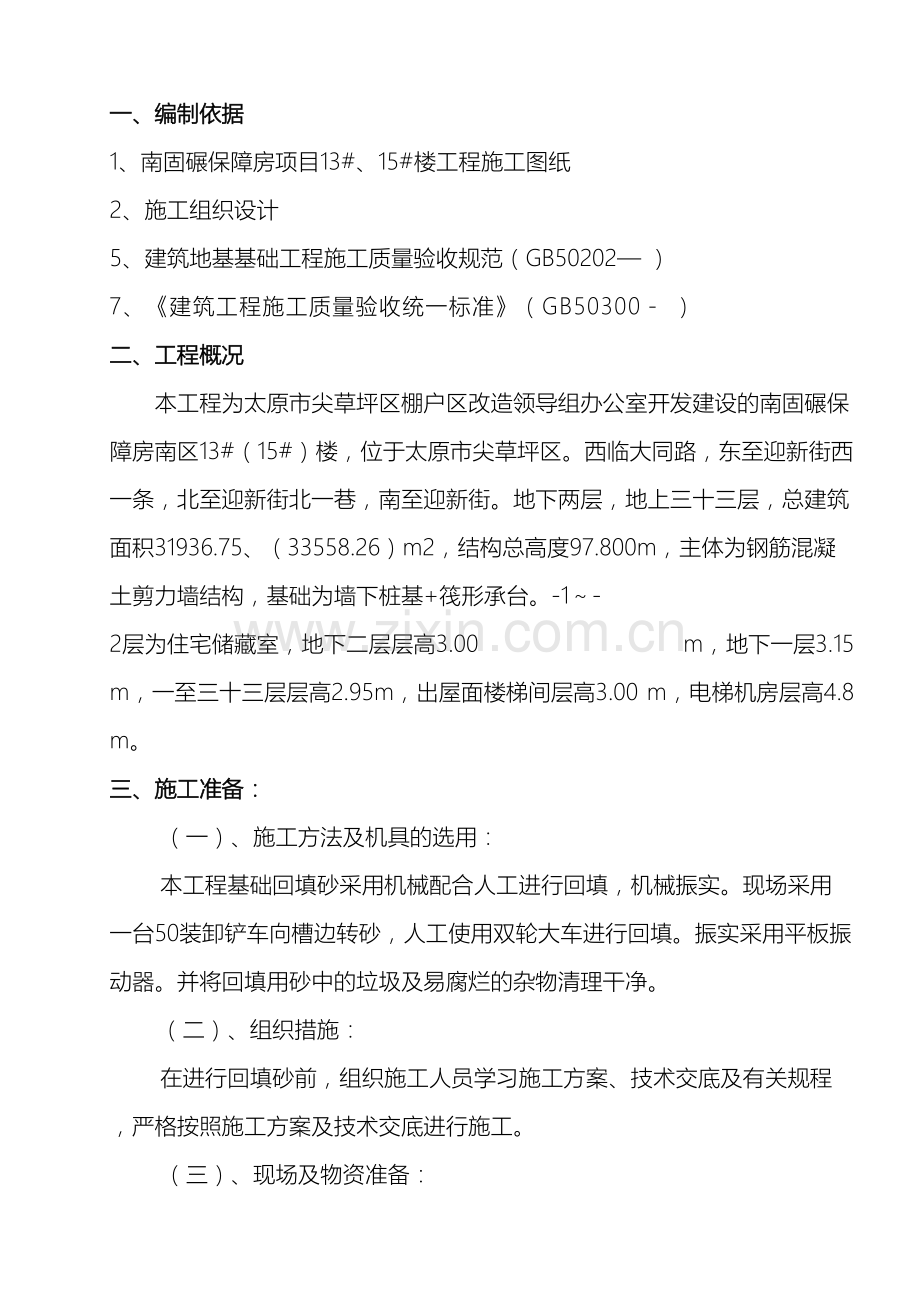

一、编制依据
1、南固碾保障房项目13#、15#楼工程施工图纸
2、施工组织设计
5、建筑地基基础工程施工质量验收规范（GB50202— ）
7、《建筑工程施工质量验收统一标准》（GB50300－ ）
二、工程概况
本工程为太原市尖草坪区棚户区改造领导组办公室开发建设的南固碾保障房南区13#（15#）楼，位于太原市尖草坪区。西临大同路，东至迎新街西一条，北至迎新街北一巷，南至迎新街。地下两层，地上三十三层，总建筑面积31936.75、（33558.26）m2，结构总高度97.800m，主体为钢筋混凝土剪力墙结构，基础为墙下桩基+筏形承台。-1～-2层为住宅储藏室，地下二层层高3.00 m，地下一层3.15 m，一至三十三层层高2.95m，出屋面楼梯间层高3.00 m，电梯机房层高4.8 m。
三、施工准备：
（一）、施工方法及机具的选用：
本工程基础回填砂采用机械配合人工进行回填，机械振实。现场采用一台50装卸铲车向槽边转砂，人工使用双轮大车进行回填。振实采用平板振动器。并将回填用砂中的垃圾及易腐烂的杂物清理干净。
（二）、组织措施：
在进行回填砂前，组织施工人员学习施工方案、技术交底及有关规程，严格按照施工方案及技术交底进行施工。
（三）、现场及物资准备：
1、进行回填砂前，基坑内的各种施工垃圾清理干净，并经监理工程师验收合格，能够进行隐蔽。
2、施工现场周围道路畅通，有防、排水措施，具备施工条件。
3、施工用物资准备齐全，人员到位。
四、施工方案：
本工程回填砂拟于11月5日以后进行回填，施工期间处于冬期施工，因此应严格按照冬期施工有关规定进行施工。
（一）、作业条件
1、材料与机具：
砂：采用汾河砂且不得含有大于15cm的土块。
主要机具：平板振动器、双轮大车、铁锨、工程线等。
2、作业条件：
（1）、回填前应对填方基底和已完成工程进行检查验收和中间验收，合格后要做好隐蔽检查和验收手续。
（2）、施工前，应做好水平高程标志布置。
（3）、确定好土方机械。车辆的行走路线经事先检查能够满足使用要求。
3、控制要点：
（1）、严格控制回填砂的质量。
（2）、严格控制回填砂施工的分层厚度及压实遍数。
（二）、过程控制：
1、工艺流程：
基底清理→分层铺填→分层夯实→检验密实度→找平验收。
2、参数确定：
（1）、回填标高：本工程回填标高：底标高为-6.6米，顶标高为-6.28米，回填高度为320mm，分两层回填，压实系数为0.95。
（2）、确定填砂施工时的分层厚度和压实遍数：
压实机具
分层厚度（mm）
每层压实遍数
平板振动器
200—250
6—8
蛙式打夯机
200—250
3—4
3、施工工艺：
（1）、回填前，应将回填基底上的垃圾、扣件等杂物清理干净。
（2）、填砂应分层铺摊。先近后远进行回填，回填厚度不大于250mm。
（3）、振实时，振迹应相互搭接，防止漏压或漏振。长宽比较大时，填土应分段进行。上下层错缝距离不应小于2m。
（4）、回填砂用平板振动器分层振实。
（5）、回填砂每层压实后，应按规范规定进行环刀取样，测出干砂的质量密度，达到要求后，再进行上一层的铺砂。
（7）、回填全部完成后，表面应进行全面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土找平振实。
（三）、检验标准：
1、在振实或压实以后要对每层回填砂的质量进行检验，采用灌水法在振实层下半部取样，测定砂的干密度。
2、基坑和室内回填砂，每层按100m2~500m2取样一组，每层不少于一组，取样部位应在每压实层的下半部。采用灌砂（或灌水）法取样时，取样数量可较环刀法适当减少，但每层不少于1组。
3、填砂工程质量检验标准（mm）
如下表：

项
序
检查项目
允许偏差或允许值
检查方法
基坑
基槽
场地平整
管沟
地面
基础层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设计要求
按规定方法
一般项目
1
回填砂
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及
抽样检查
3
表面平整度
20
20
30
20
20
用靠尺或
水准仪
五、成品保护措施：
1、施工中，在行走大车时应注意不得碰坏已浇筑的柱的边角。在柱的边角上应用木板制作成阴角防护好。
2、回填中，基坑周围做好排水沟，防止已回填的基础被雨水浸泡。
3、冬期施工对回填完成的土层，应及时进行覆盖，防止出现冻土现象。
六、安全防护措施：
1、施工中，防护用品应佩带齐全，操作平板人员应戴好防护手套。
2、车辆进出现场应有专人指挥。
3、加强安全检查和安全教育，对施工过程中的不安全因素及时进行整改，不留后患，做到组织到位，技术到位，责任到位，检查到位，落实到位。
4、施工中，进入回填作业区应搭设安全通道，防止上面落物伤人。施工人员不要横穿其它工种作业区。
七、文明、环保措施：
1、运来的砂及时进行回填、完成后及时清理。
2、所有用完工具，使用完成及时回收清理。
3、运输中产生的粉尘及时洒水，防止起尘。
4、运输车辆驶入市区，清理干净轮胎上的泥灰。
