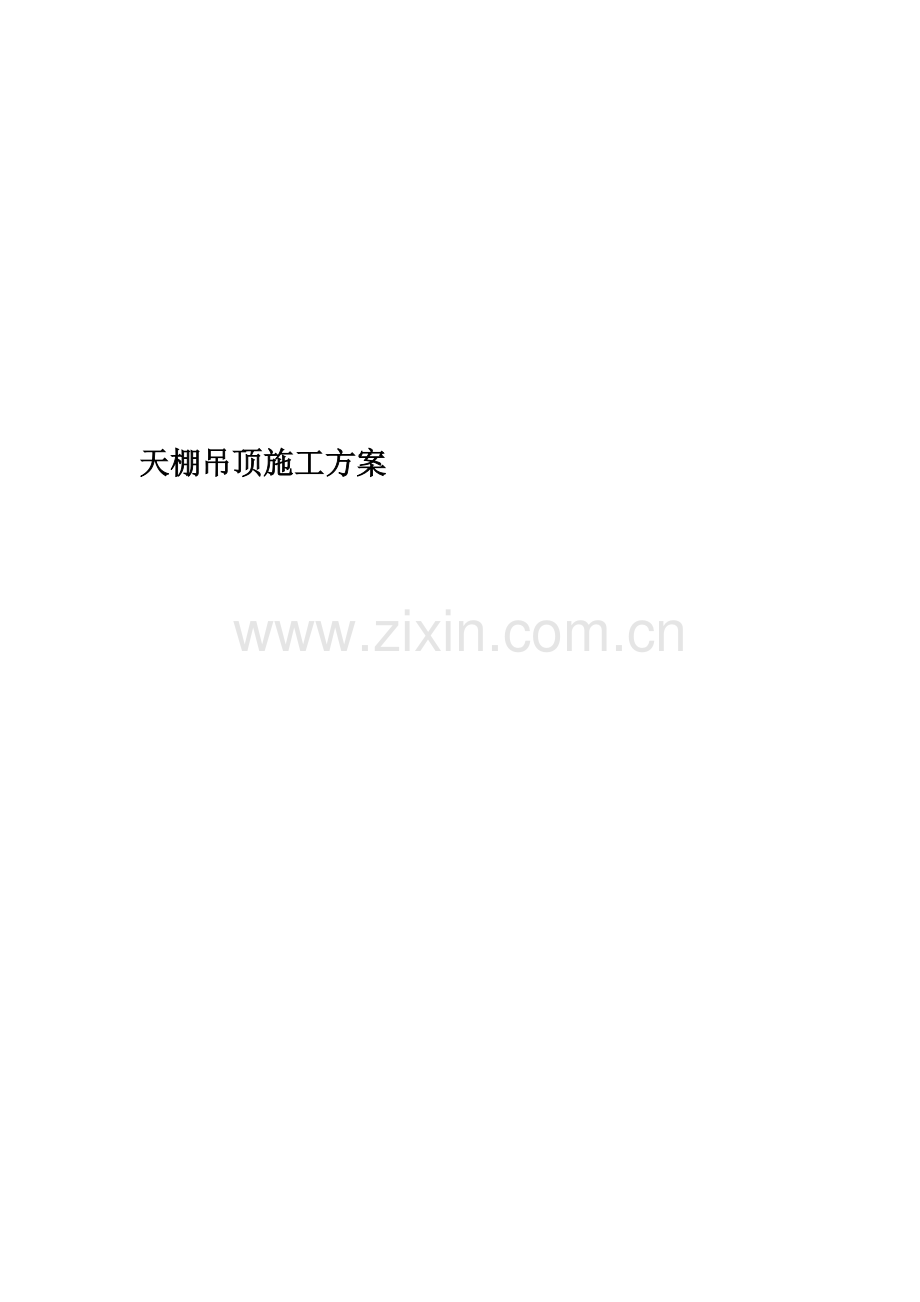

天棚吊顶施工方案

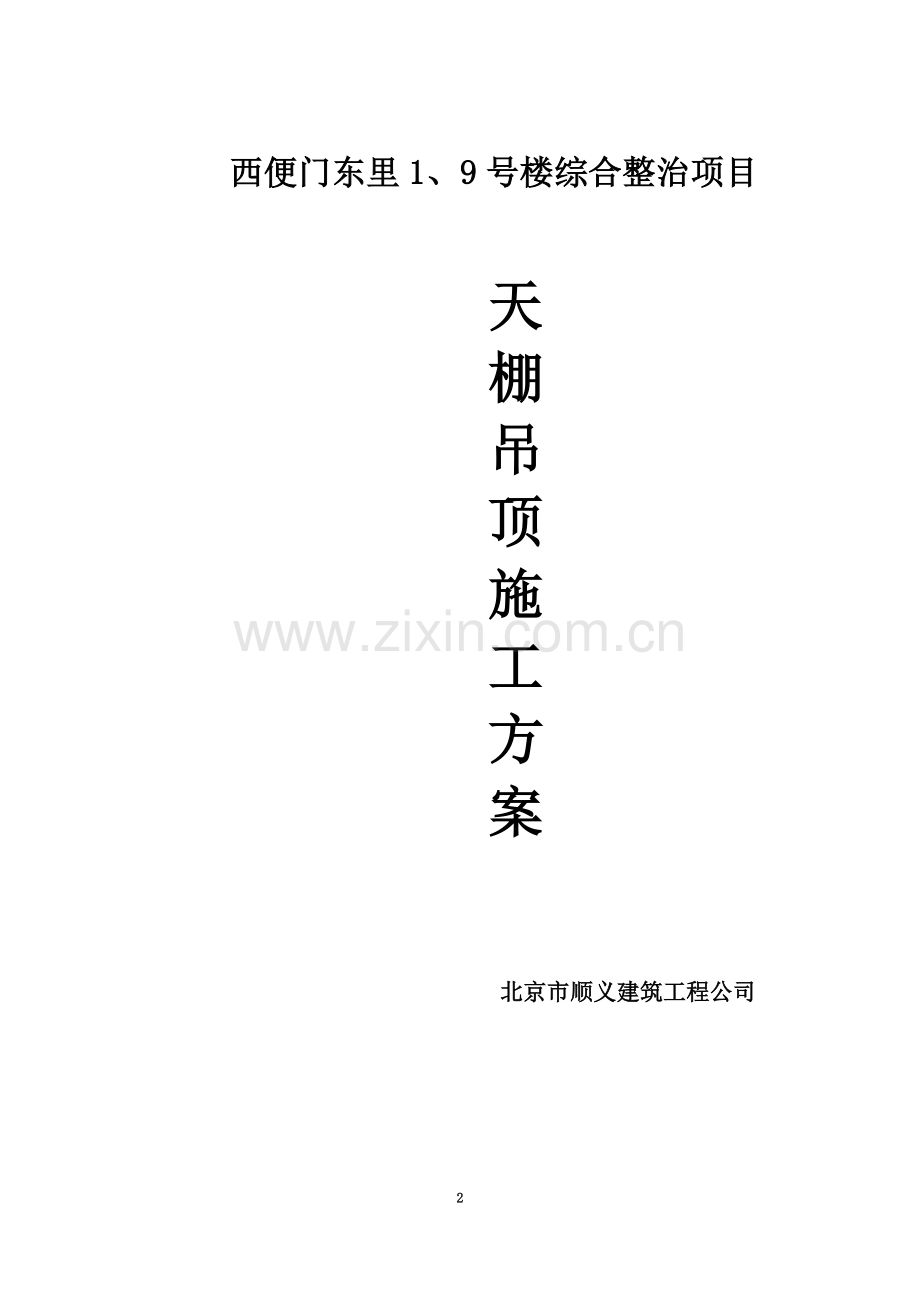

西便门东里1、9号楼综合整治项目

天
棚
吊
顶
施
工
方
案

北京市顺义建筑工程公司

一、铝扣板吊顶
（1）材料要求：
1）轻钢龙骨为T形龙骨，吊顶按荷载分为不上人。
2）轻钢骨架尺寸LB23*32；0.5-0.8mmT型厚铝扣板。
3）零配件：有吊杆、膨胀螺栓、铆钉。
4）按设计要求选用铝扣板面板，其材料品种、规格、质量应符合设计要求。
（2）主要机具：
电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。
手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。
（3）作业条件：
1）吊顶工程在施工前应熟悉施工现场、图纸及设计说明。
2）施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验，并办理会签手续。
3）检查材料进场验收记录和复验报告。
4）吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。
5）罩面板安装前，墙面饰面基本完成，涂料只剩最后一遍面漆，经验收合格。
（4）操作工艺：
1）工艺流程：
弹顶棚标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装
2）操作工艺：
A、弹顶棚标高水平线、划龙骨分档线：
用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点（若墙体较长，中间也应适当抄几个点），弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出吊顶中龙骨、边龙骨的下皮线。按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
B、固定吊挂杆件：
采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度采用ф6的吊杆。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
灯具、风口及检修口等应设附加吊杆。大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。
C、安装边龙骨：
边龙骨应按弹线安装，沿墙（柱）上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
D、安装主龙骨：
主龙骨应吊挂在吊杆上。主龙骨间距取1000mm。主龙骨分不上人LB23*32龙骨。主龙骨应起拱，起拱高度为房间短跨度的1/500。主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。相邻主龙骨吊挂件正反安装，以保证主龙骨的稳定性，主龙骨挂好后应调平。
E、安装次龙骨：
次龙骨间距根据设计要求施工。用T型轻钢做次龙骨，与吊杆用专用吊卡或螺栓连接，与主龙骨直接连接。
用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固或螺钉固定。
F、罩面板安装：
金属方板安装：
方板吊顶次龙骨分明装T型和暗装卡口两种，可根据金属方板式样选定；次龙骨与主龙骨间用固定件连接。
金属板吊顶与四周墙面所留空隙，用金属压条与吊顶找齐，金属压缝条材质宜与金属板面相同。
饰面板上的灯具、烟感、温感、喷淋头、风口、广播等设备的位置应合理、美观，与饰面的交接应吻合、严密。并做好检修口的预留，使用材料宜与母体相同，安装时应严格控制整体性，刚度和承载力。
（5）质量标准：
1）主控项目：
A、吊顶标高、尺寸、起拱和造型应符合设计要求。
B、金属板的材质、品种、规格、图案及颜色应符合设计要求及国家标准的规定。
C、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计及产品使用要求。金属吊杆应进行表面防锈处理。
D、金属板与龙骨连接必须牢固可靠，不得松动变形。
E、金属板条、块分格方式应符合设计要求，无设计要求时应对称美观；套割尺寸应准确，边缘整齐、不漏缝。条、块排列应顺直、方正。
2）一般项目：
A、金属板的表面应洁净、美观、色泽一致，无翘曲、凹坑、划痕。
B、金属板安装质量应符合以下规定：起拱较为准确，表面平整；接缝、接口严密；条形板接口位置排列错开、有序，板缝顺直、无错台，宽窄一致；阴阳角方正。
C、轻钢骨架金属罩面板顶棚允许偏差及检验方法应符合下表的规定：
轻钢骨架金属罩面板顶棚允许偏差及检验方法
项次
项类
项目
允许偏差（mm）
检验方法
1
龙骨
龙骨间距
2
尺量检查
2
龙骨平直
2
尺量检查
3
起拱高度
3
拉线尺量
4
龙骨四周水平
3
尺量或水准仪检查
5
罩面板
表面平整
1.5
用2m靠尺检查
6
接缝平直
2
拉5m线检查
7
接缝高低
0.5
用直尺或塞尺检查
（6）成品保护：
1）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备上。
2）轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，保证不变形、不受潮、不生锈。
3）施工顶棚部位已安装的门窗、已施工完毕的地面、墙面、窗台等应注意保护，防止污损。
4）已装轻钢骨架不得上人踩踏。其它工种吊挂件，不得吊于轻钢骨架上。
5）罩面板安装必须在棚内管道、试水、保温、设备安装调试等一切工序全部验收后进行。
6）安装装饰面板时，施工人员应戴线套，以防污染板面。
（7）应注意的问题：
1）弹线必须准确，经复验后方可进行下道工序。金属板加工尺寸必须准确，安装时拉通线。
2）吊顶的平整度：安装主龙骨吊杆要调直，长短一致；主龙骨安装后应调平、锁紧扣件和螺母，并拉通线检查标高和平整度，应达到设计和施工规范的要求。
3）在通风、水电检修口等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固。
4）大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。
5）罩面板施工时应注意板块的规格，板安装要拉线找正，保证板缝平正对直。

二、天棚涂料
（1）材料要求
1）涂料：耐擦洗涂料，应有产品合格证及使用说明。
2）底漆：抗碱封闭底漆。
3）腻子：耐水腻子，应有产品合格证及使用说明。
4）所选用的材料的有害物质含量必须满足《民用建筑工程室内环境污染控制规范》（GB50325－2001）的规定。
（2）主要机具
主要机具包括：高凳、脚手板、小铁锹、擦布、开刀、胶皮刮板、钢片刮板、腻子托板、扫帚、小桶、大桶、排笔、刷子、80目铜丝箩等。
（3）作业条件
1）顶板基面应基本干燥，基层含水率不大于10%。
2）门窗玻璃安装完毕，湿作业的地面施工完毕，管道设备试压完毕。
3）施工环境温度应在5～35℃之间，相对湿度小于60%，冬期施工要求在采暖条件下进行。
4）做好样板间并经鉴定合格。
（4）操作工艺
1）工艺流程：
基层处理→局部刷底漆→刮腻子打磨→刮第二遍腻子→刷一遍涂→刷第二遍涂
2）操作工艺：
A、基层处理：将顶板面起皮及松动处清除干净，并用水泥砂浆补抹，将残留灰渣铲干净，然后将板墙扫净。
B、用腻子将顶板面磕碰处及坑洼缝隙等处找平，干燥后用砂纸将凸出处磨掉，将浮尘扫净。
C、刷底漆：将抗碱封闭底漆用刷子顺序刷涂不得遗漏，旧顶板面在涂饰涂料前应清除疏松的旧装饰层。
D、刮腻子、打磨：刮腻子遍数可由吊顶平整程度决定，一般情况为二遍。第一遍用胶皮刮板横向满刮，一刮板紧接着一刮板，接头不得留槎，每刮一刮板最后收头要干净利落。干燥后磨砂纸，将浮腻子及斑迹磨光，再将吊顶清扫干净。第二遍用胶皮刮板找补腻子或用钢片刮板满刮腻子，将墙面刮平刮光，干燥后用细砂纸磨平磨光，不得遗漏或将腻子磨穿。
E、刷第一遍耐擦洗涂料：先将吊顶清扫干净，用布将吊顶粉尘擦掉。乳胶漆用排笔涂刷，使用新排笔时，将排笔上的浮毛和不牢固的毛理掉。乳胶漆使用前应搅拌均匀，适当加稀释剂稀释，防止头遍漆刷不开。干燥后复补腻子，再干燥后用砂纸磨光，清扫干净。
F、刷第二遍耐擦洗涂料：操作要求同第一遍，使用前充分搅拌，如不很稠，不宜加稀释剂，以防透底。漆膜干燥后，用细砂纸将吊顶小疙瘩和排笔毛打磨掉，磨光滑后清扫干净。
（5）质量标准
1）主控项目：
A、所用材料品种、型号、颜色、性能等应符合设计要求。所选用乳胶漆有害物质含量必须满足《民用建筑工程室内环境污染控制规范》（GB50325－2001）的规定。
B、耐擦洗涂料涂饰工程的颜色、光泽和图案应符合设计要求。
C、耐擦洗涂料涂饰工程应涂饰均匀，粘结牢固，无漏涂、透底、脱皮、反锈和斑迹。
D、耐擦洗涂料涂饰工程的基层处理应符合下列规定：
①.建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆。
②.旧顶板在涂饰涂料前应清除疏松的旧装修层，并涂刷界面剂。
③.混凝土或抹灰基层含水率不得大于10％。
④.基层腻子应平整、坚实、牢固，无粉化、起皮和裂缝。
2）一般项目：
A、混凝土及抹灰面刷乳胶漆的质量及检验方法应符合下表的规定。
混凝土及抹灰面刷乳胶漆的质量及检验方法
项次
项目
普通涂饰
高级涂饰
检验方法
1
颜色
均匀一致
均匀一致
观察
2
泛碱、咬色
允许少量轻微
不允许
3
流坠、疙瘩
允许少量轻微
不允许
4
砂眼、刷纹
允许少量轻微砂眼，
刷纹通顺
无砂眼，无
刷纹
5
装饰线、分色线
直线度允许偏
差（mm）
2
1
拉5m线，不足
5m拉通线，用钢
直尺检查
6
门窗、五金、玻
璃等
洁净
洁净
观察
B、涂层与其它装修材料和设备衔接处应吻合，界面应清晰。
（6）成品保护
1）涂料天棚未干前室内不得清扫地面，以免粉尘沾污天棚。
2）涂料天棚完工后要妥善保护，不得磕碰损坏。
3）涂刷天棚时，不得污染地面、门窗、玻璃等已完工程。
（7）应注意的问题
1）透底：产生原因是漆膜薄或基层不干，因此刷涂料时除应注意不漏刷外，还应保持涂料乳胶漆的稠度，不可加稀释剂过多。
2）接槎明显：涂刷时要上下刷顺，后一排笔紧接前一排笔，若间隔时间稍长，就容易看出明显接头，因此大面积涂刷时，应配足人员，互相衔接。
3）刷纹明显：涂料稠度要适中，排笔蘸涂料量要适当，多理多顺，防止刷纹过大。
4）踢脚线不齐：施工前应认真划好粉线，刷分色线时要靠放直尺，用力均匀，起落要轻，排笔蘸量要适当，从左向右刷。
5）涂刷涂料时，保证独立面每遍用同一批涂料，并宜一次用完，保证颜色一致。
