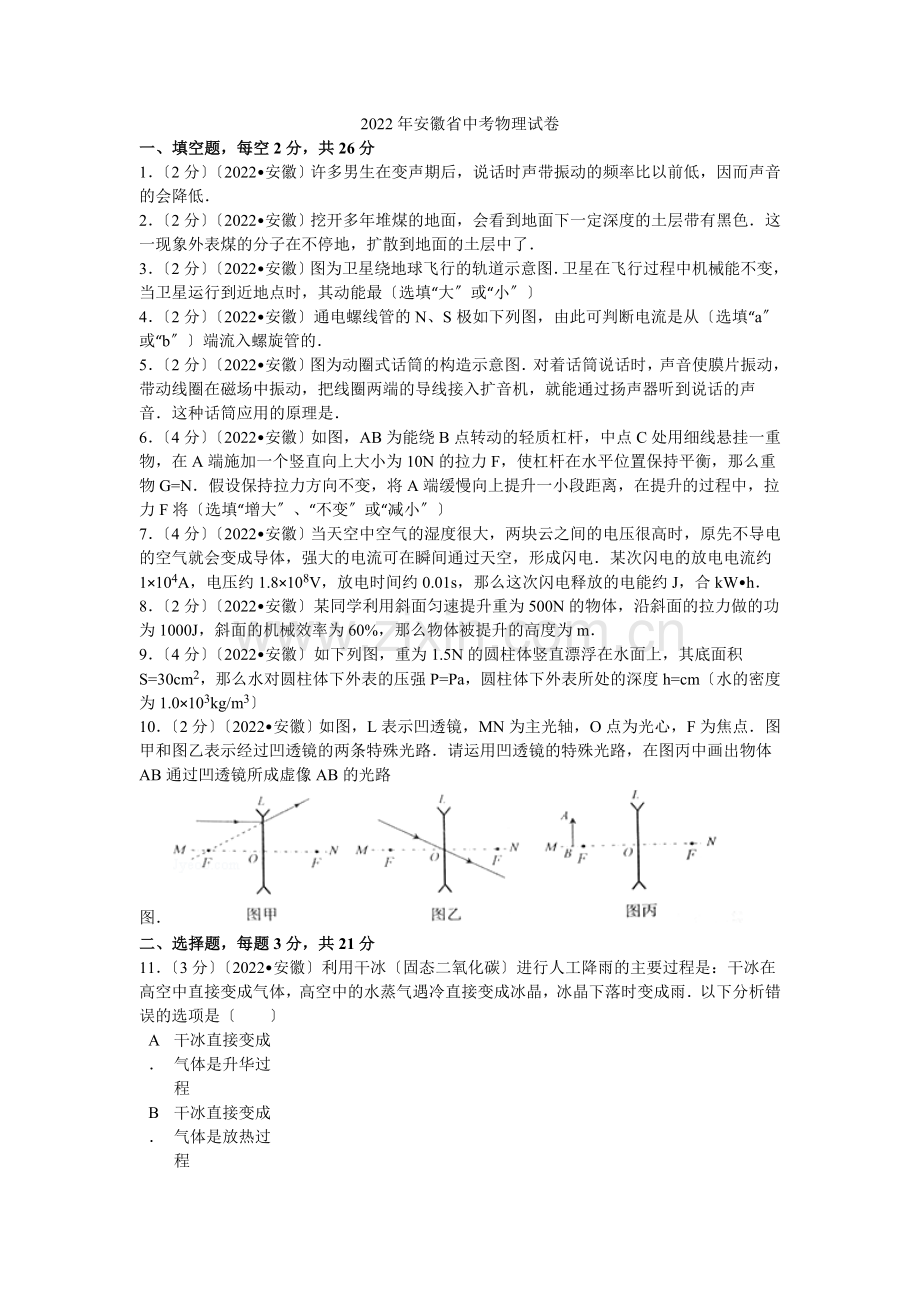

2022年安徽省中考物理试卷
一、填空题，每空2分，共26分
1．〔2分〕〔2022•安徽〕许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的会降低．
2．〔2分〕〔2022•安徽〕挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象外表煤的分子在不停地，扩散到地面的土层中了．
3．〔2分〕〔2022•安徽〕图为卫星绕地球飞行的轨道示意图．卫星在飞行过程中机械能不变，当卫星运行到近地点时，其动能最〔选填“大〞或“小〞〕
4．〔2分〕〔2022•安徽〕通电螺线管的N、S极如下列图，由此可判断电流是从〔选填“a〞或“b〞〕端流入螺旋管的．
5．〔2分〕〔2022•安徽〕图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应用的原理是．
6．〔4分〕〔2022•安徽〕如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10N的拉力F，使杠杆在水平位置保持平衡，那么重物G=N．假设保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将〔选填“增大〞、“不变〞或“减小〞〕
7．〔4分〕〔2022•安徽〕当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约1×104A，电压约1.8×108V，放电时间约0.01s，那么这次闪电释放的电能约J，合kW•h．
8．〔2分〕〔2022•安徽〕某同学利用斜面匀速提升重为500N的物体，沿斜面的拉力做的功为1000J，斜面的机械效率为60%，那么物体被提升的高度为m．
9．〔4分〕〔2022•安徽〕如下列图，重为1.5N的圆柱体竖直漂浮在水面上，其底面积S=30cm2，那么水对圆柱体下外表的压强P=Pa，圆柱体下外表所处的深度h=cm〔水的密度为1.0×103kg/m3〕
10．〔2分〕〔2022•安徽〕如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路．请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像AB的光路图．
二、选择题，每题3分，共21分
11．〔3分〕〔2022•安徽〕利用干冰〔固态二氧化碳〕进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的选项是〔　　〕

A．
干冰直接变成气体是升华过程

B．
干冰直接变成气体是放热过程

C．
水蒸气直接变成冰晶是凝华过程

D．
冰晶下落时变成雨是吸热过程
12．〔3分〕〔2022•安徽〕以下说法正确的选项是〔　　〕

A．
弹簧测力计只能测量重力的大小

B．
使用滑轮组既可以省力，也可以省功

C．
验电器的工作原理是异种电荷相互吸引

D．
内燃机在做功冲程中把内能转化为机械能
13．〔3分〕〔2022•安徽〕司机在驾驶汽车时必须要系上平安带，系上平安带可以〔　　〕

A．
减小汽车的惯性，防止发生事故

B．
减小司机的惯性，防止发生事故

C．
减小因汽车突然减速造成的伤害

D．
减小因汽车突然加速造成的伤害
14．〔3分〕〔2022•安徽〕小明利用最小分度值为1mm的刻度尺测量一个物体的长度，三次测量的数据分布为2.35cm、2.36cm、2.36cm，那么测量结果应记为〔　　〕

A．
2.36cm
B．
2.357cm
C．
2.35cm
D．
2.4cm
15．〔3分〕〔2022•安徽〕一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如下列图，那么小磁针在磁场出现后〔　　〕

A．
两极所受的力是平衡力，所以不会发生转动

B．
两极所受的力方向相反，所以会持续转动

C．
只有N极受力，会发生转动，最终静止时N极所致方向水平向右

D．
两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
16．〔3分〕〔2022•安徽〕如下列图，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是〔　　〕

A．
电源电压较低
B．
L2发生了断路

C．
L2发生了短路
D．
L2的实际功率很小
17．〔3分〕〔2022•安徽〕图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，屡次记录电压表示数U和对应的电流表示数I，那么绘出的U﹣I关系图象正确的选项是〔　　〕

A．

B．

C．

D．

三、实验题(第18小题6分，第19小题6分，第20小题8分，共20分)
18．〔6分〕〔2022•安徽〕某实验小组在探究光的折射规律时，让一束光从空气斜射如玻璃水槽内的水中，看到如下列图的现象：
〔1〕请在图中分别作出入射角〔用字母i表示〕和折射角〔用字母r表示〕．
〔2〕为了探究从空气斜射入水中时折射角和入射角的关系，以下方案中正确的选项是：〔选填“A〞、“B〞或“C〞〕．
A．尺测量图中的入射角和折射角，分析并得出结论
B．保持入射角不变，进行屡次实验，测量入射角和每次实验的折射角，分析并得出结论
C．改变入射角，进行屡次实验，测量每次实验时入射角和折射角，分析并得出结论．
19．〔6分〕〔2022•安徽〕某同学按照以下步骤测量盐水的密度：
①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中一局部盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；
③；
④把测得的数据填入表格，计算出盐水的密度．
〔1〕请补充步骤③的内容．
〔2〕为了记录相关数据，他设计了如下表格，请将表格中第一行所缺的工程补充完整．
烧杯和盐水的总质量/g
烧杯和剩余盐水的总质量/g
量筒内盐水的质量/g

盐水的密度/〔g•cm﹣3〕

〔3〕盐水密度的表达式为ρ=．〔用测量的物理量符合表示〕
20．〔8分〕〔2022•安徽〕某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω 2A〞．
〔1〕闭合开关前，滑动变阻器的滑片P应移至〔选填“a〞或〞b〞〕端．
〔2〕该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为V．为了保证小灯泡不被损坏，接下来应该进行的操作是．
〔3〕为了能测出这个小灯泡的额定功率，请你写出一条改进措施：．
四、计算与推导题〔第21小题8分，第22小题6分，第23小题9分，共23〕
21．〔8分〕〔2022•安徽〕如下列图，一轻绳绕过定滑轮，一端有粗糙水平桌面上的滑块相连，另一端悬挂一个砂桶．调整桶内砂的质量，当砂桶和砂的总质量m=0.2kg时，砂桶和滑块都做匀速直线运动，速度大小v=0.5m/s．不计滑轮的摩擦，求砂桶和滑块匀速运动时：
〔1〕滑块受到的摩擦力大小；
〔2〕砂桶和砂所受的重力在2s内做的功．
22．〔6分〕〔2022•安徽〕某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3〔假设天然气完成燃烧〕．水的比热容为4.2×103J/〔kg•℃〕，天然气的热值为3.2×107J/m3．求：
〔1〕天然气完全燃烧放出的热量；
〔2〕水吸收的热量；
〔3〕该热水器工作时的效率．
23．〔9分〕〔2022•安徽〕〔1〕如图甲，n个相同的电阻R并联，其总电阻可以用一个等效电阻R′表示〔如图乙〕，请根据并联电路中电流、电压的规律和欧姆定律推证：R′=R．
〔2〕如图丙，A、B之间的电压U=220V．通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r=4Ω．假设M、N之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM的电流大小．
〔3〕试分析说明：在图丙的电路中，M、N之间并联的用电器越多，每一个用电器的实际功率越小．
2022年安徽省中考物理试卷
参考答案与试题解析
一、填空题，每空2分，共26分
1．〔2分〕〔2022•安徽〕许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的　音调　会降低．
考点：
频率及音调的关系．菁优网版权所有
专题：
声现象．
分析：
音调指声音的上下，音调跟物体的振动频率有关，振动频率越高，音调越高，振动频率越低，音调越低．
解答：
解：音调是指发声体发出声音的上下，它是由发声体振动的频率决定的，频率越大，音调越高；
许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的音调会降低．
故答案为：音调．
点评：
掌握声音的三个特征，音调、响度和音色，音调和响度容易混淆，注意区分．
2．〔2分〕〔2022•安徽〕挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象外表煤的分子在不停地　做无规那么运动　，扩散到地面的土层中了．
考点：
分子的运动．菁优网版权所有
专题：
分子热运动、内能．
分析：
扩散现象说明了分子在不停地做无规那么运动，据此判断．
解答：
解：挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象外表煤的分子在不停地做无规那么运动，扩散到地面的土层中了．
故答案为：做无规那么运动．
点评：
此题是一道根底题，考查学生对扩散现象的实质的了解和掌握．
3．〔2分〕〔2022•安徽〕图为卫星绕地球飞行的轨道示意图．卫星在飞行过程中机械能不变，当卫星运行到近地点时，其动能最　大　〔选填“大〞或“小〞〕
考点：
动能和势能的大小变化．菁优网版权所有
专题：
机械能及其转化．
分析：
动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
解答：
解：卫星在绕地球运动过程中，质量不变，卫星在近地点时，高度最低，速度最快，所以它的动能最大．
故答案为：大．
点评：
地面附近的物体被举高时，物体具有重力势能．物体在大气层外和地球有一定的相对高度，物体具有势能．
4．〔2分〕〔2022•安徽〕通电螺线管的N、S极如下列图，由此可判断电流是从　a　〔选填“a〞或“b〞〕端流入螺旋管的．
考点：
通电螺线管的磁场．菁优网版权所有
专题：
磁现象、电生磁．
分析：
此题由螺线管的N、S极，据安培定那么可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此答复．
解答：
解：由于通电螺线管的左端是S极、右端N极，由安培定那么可知，用右手握住通电螺线管，让大拇指指向右侧，此时四指所知的方向即为电流的方向，电流从左侧流入，所以电源a端正极、b端为负极．
故答案为：a
点评：
此题考查右手螺旋定那么，其内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向．
5．〔2分〕〔2022•安徽〕图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应用的原理是　电磁感应现象　．
考点：
动圈式话筒的构造和原理．菁优网版权所有
专题：
电动机、磁生电．
分析：
法拉第的电磁感应现象告诉我们：当闭合电路的一局部导体在磁场中做切割磁感线运动，导体中就会产生感应电流．
解答：
解：线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，我们就能通过扬声器听到说话的声音．这种话筒应用的原理是电磁感应现象．
故答案为：电磁感应现象．
点评：
此题应记住动圈式话筒的工作原理、工作过程．能把声音信号转化为电信号．
6．〔4分〕〔2022•安徽〕如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10N的拉力F，使杠杆在水平位置保持平衡，那么重物G=　20　N．假设保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将　不变　〔选填“增大〞、“不变〞或“减小〞〕
考点：
杠杆的平衡条件．菁优网版权所有
专题：
简单机械．
分析：
〔1〕如图，BA、BC为动力F和阻力G的力臂，知道C是BA的中点，也就知道两力臂的大小关系，知道阻力G的大小，利用杠杆的平衡条件求G的大小；
〔2〕画出动力和阻力的作用线，找出动力臂的阻力臂，利用三角形的相似关系，确定动力臂和阻力臂的大小关系，再利用杠杆平衡条件分析拉力F的大小变化情况．
解答：
解：
〔1〕如图，杠杆在水平位置，

LBA=2LBC，
杠杆平衡，FLBA=GLBC，
所以G===2×10N=20N；
〔2〕杠杆被拉起后，如下列图，

BA′为动力臂，BC′为阻力臂，阻力不变为G，
△BC′D∽△BA′D′，
BC′：BA′=BD：BD′=1：2，
杠杆平衡，
所以F′LBA′=GLBC′，
F′==G=×20N=10N；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变；
故答案为：20N；不变．
点评：
此题考查了学生对杠杆平衡条件的了解和掌握，能画出杠杆在B位置的力臂并借助三角形相似确定其关系是此题的关键．

考点：
电功的计算．菁优网版权所有
专题：
电能和电功率．
分析：
知道雷电的放电电压、放电电流和放电时间，可利用公式W=UIt计算释放的电能．1kW•h=3.6×106J．
解答：
解：
U=1.8×108V，I=1×104A，t=0.01s，
释放的电能为：W=UIt=1.8×108V×1×104A×0.01s=1.8×1010J．
1.8×1010J=kW•h=5000kW•h．
故答案为：1.8×1010；5000．
点评：
此题考查雷雨天放电的现象以及释放电能的计算，通过计算让人们明白雷电释放的能量很大，雷雨天一定要注意．
8．〔2分〕〔2022•安徽〕某同学利用斜面匀速提升重为500N的物体，沿斜面的拉力做的功为1000J，斜面的机械效率为60%，那么物体被提升的高度为　1.2　m．
考点：
滑轮〔组〕的机械效率．菁优网版权所有
专题：
功、功率、机械效率．
分析：
设物体被提升的高度为h，根据效率公式求解即可．
解答：
解：设物体被提升的高度为h，那么：
η=×100%=×100%=×100%=60%，
解得，h=1.2m．
故答案为：1.2．
点评：
此题考查效率公式的应用，关键是知道有用功、总功和机械效率的含义．
9．〔4分〕〔2022•安徽〕如下列图，重为1.5N的圆柱体竖直漂浮在水面上，其底面积S=30cm2，那么水对圆柱体下外表的压强P=　500　Pa，圆柱体下外表所处的深度h=　5　cm〔水的密度为1.0×103kg/m3〕
考点：
液体的压强的计算．菁优网版权所有
专题：
压强、液体的压强．
分析：
圆柱体漂浮时浮力等于重力即可求出圆柱体受到的浮力，浮力等于物体上下外表的压力差．由此求得圆柱体下外表压力；
根据p=可以求出下外表受到的压强，根据p=ρgh可求出下外表所处的深度．
解答：
解：
由题，圆柱体竖直漂浮在水面上，
所以F浮=F下﹣F上=G=1.5N，
F下=1.5N，
水对圆柱体下外表的压强p===500Pa；
根据p=ρgh，
圆柱体下外表所处的深度h===0.05m=5cm．
故答案为：500；5．
点评：
此题主要考查了物体浮沉条件的应用及压强的计算，能够得出物体所受浮力等于其重力，底部所受压力等于其重力是关键．
10．〔2分〕〔2022•安徽〕如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路．请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像AB的光路图．
考点：
透镜的光路图．菁优网版权所有
专题：
透镜及其应用．
分析：
先根据图甲和图乙的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．
解答：
解：从A点发出的平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线经凹透镜折射后传播方向不改变．两条光线的交点为A′点，过A′点作垂直于主光轴的直线，与主光轴的交点即为B′，那么A′B′即为物体AB通过凹透镜所成虚像．如下列图：

点评：
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
二、选择题，每题3分，共21分
11．〔3分〕〔2022•安徽〕利用干冰〔固态二氧化碳〕进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的选项是〔　　〕

A．
干冰直接变成气体是升华过程

B．
干冰直接变成气体是放热过程

C．
水蒸气直接变成冰晶是凝华过程

D．
冰晶下落时变成雨是吸热过程
考点：
生活中的升华现象．菁优网版权所有
专题：
汽化和液化、升华和凝华．
分析：
升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．
解答：
解：
A、B、干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热．选项A正确，选项B错误；
C、干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶．此选项正确；
D、冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量．此选项正确．
应选B．
点评：
我们不仅要掌握常见的物态变化现象，还要清楚每个物态变化过程的吸放热情况．
12．〔3分〕〔2022•安徽〕以下说法正确的选项是〔　　〕

A．
弹簧测力计只能测量重力的大小

B．
使用滑轮组既可以省力，也可以省功

C．
验电器的工作原理是异种电荷相互吸引

D．
内燃机在做功冲程中把内能转化为机械能
考点：
验电器的原理及使用；弹簧测力计的使用与读数；功的原理；内燃机的四个冲程．菁优网版权所有
专题：
其他综合题．
分析：
①弹簧测力计可以测量力的大小；
②使用任何机械都不能省功；
③同种电荷相互排斥，异种电荷相互吸引；
④热机是将内能转化为机械能的机器．
解答：
解：
A、弹簧测力计可以测量重力，也可以测量拉力．此选项错误；
B、使用滑轮组可以省力，也可能改变力的方向，但不能省功．此选项错误；
C、验电器是利用同种电荷相互排斥的原理工作的．此选项错误；
D、内燃机是将内能转化为机械能的机器．此选项正确．
应选D．
点评：
此题是一道综合题，考查的知识点较多，包括弹簧测力计的用途、功的原理、验电器的工作原理和热机的本质，难度不大，主要考查我们对知识掌握的熟练程度．
13．〔3分〕〔2022•安徽〕司机在驾驶汽车时必须要系上平安带，系上平安带可以〔　　〕

A．
减小汽车的惯性，防止发生事故

B．
减小司机的惯性，防止发生事故

C．
减小因汽车突然减速造成的伤害

D．
减小因汽车突然加速造成的伤害
考点：
惯性．菁优网版权所有
专题：
运动和力．
分析：
①一切物体都具有惯性，惯性大小的决定因素是质量；
②汽车刹车时，如果没有平安带的保护，驾驶员会因为自身惯性向前运动而发生事故．所以要让平安带起到保护人体的作用，防止惯性带来的伤害．
解答：
解：
A、B、汽车和司机的质量是一定的，有无平安带，汽车行驶速度大小，汽车和司机的惯性都不变．不符合题意；
C、司机原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而司机由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害，使用平安带可以起到保护作用．符合题意；
D、司机原来和车一起向前运动，突然加速时，司机由于具有惯性，会先后运动，座椅可以对实际起到保护作用．此时平安带不起作用．不符合题意．
应选C．
点评：
此题难度较小，主要考查生活中的惯性现象，需要学生认真体会身边的现象中包含的物理知识，做到学以致用．
14．〔3分〕〔2022•安徽〕小明利用最小分度值为1mm的刻度尺测量一个物体的长度，三次测量的数据分布为2.35cm、2.36cm、2.36cm，那么测量结果应记为〔　　〕

A．
2.36cm
B．
2.357cm
C．
2.35cm
D．
2.4cm
考点：
长度的测量．菁优网版权所有
专题：
长度、时间、速度．
分析：
屡次测量取平均值可以减小误差，题目中测量了物体的长度三次，计算出平均值作为物体的长度．
解答：
解：
物体的长度为L==≈2.36cm．
应选A．
点评：
屡次测量取平均值时，最终结果要保存与测量值相同的有效数字，以保证相同的准确程度．
15．〔3分〕〔2022•安徽〕一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如下列图，那么小磁针在磁场出现后〔　　〕

A．
两极所受的力是平衡力，所以不会发生转动

B．
两极所受的力方向相反，所以会持续转动

C．
只有N极受力，会发生转动，最终静止时N极所致方向水平向右

D．
两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
考点：
磁场．菁优网版权所有
专题：
磁现象、电生磁．
分析：
磁场的根本性质：对放入的磁体有磁力的作用；小磁针静止时N极所指向表示磁场方向〔N极受力方向与该点的磁场方向相同，S极受力方向与该点磁场方向相反〕．
解答：
解：
某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N极受力方向与与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．
所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．
应选D．
点评：
此题考查对磁场及根本性质的认识和理解．知道小磁针N极受力方向或静止时所指方向就是磁场方向，也是磁感应强度方向．
16．〔3分〕〔2022•安徽〕如下列图，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是〔　　〕

A．
电源电压较低
B．
L2发生了断路

C．
L2发生了短路
D．
L2的实际功率很小
考点：
电路的三种状态．菁优网版权所有
专题：
电流和电路．
分析：
串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．
解答：
解：A、假设电源电压较低，假设两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；
B、两灯串联，假设L2发生断路，那么L1也不能发光，所以B不可能；
C、L2发生短路，那么L2不能工作，L1仍能够发光，C可能；
D、假设L2的实际功率很小，那么L2不发光，L1可能发光，D可能．
应选B．
点评：
此题考查了对电路三种状态的掌握，要理解断路、短路的含义，并要注意应用串联电路的特点应用．
17．〔3分〕〔2022•安徽〕图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，屡次记录电压表示数U和对应的电流表示数I，那么绘出的U﹣I关系图象正确的选项是〔　　〕

A．

B．

C．

D．

考点：
欧姆定律的应用．菁优网版权所有
专题：
欧姆定律．
分析：
分析电路的连接方式及电表所测的电路，根据串联电路的电压关系及欧姆定律得出结论．
解答：
解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；
设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，那么U=U总﹣IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小，且成正比；
A、该图象符合上述分析，A正确；
B、该图象不符合正比关系，B错误；
CD、都是电流越大、电压越大，不符合题意，CD错误．
应选A．
点评：
此题主要考查了欧姆定律的应用，关键能够正确分析电路，确定电表的测量对象，并能够分析出电压表和电流表示数的关系．有一定难度．
三、实验题(第18小题6分，第19小题6分，第20小题8分，共20分)
18．〔6分〕〔2022•安徽〕某实验小组在探究光的折射规律时，让一束光从空气斜射如玻璃水槽内的水中，看到如下列图的现象：
〔1〕请在图中分别作出入射角〔用字母i表示〕和折射角〔用字母r表示〕．
〔2〕为了探究从空气斜射入水中时折射角和入射角的关系，以下方案中正确的选项是：　C　〔选填“A〞、“B〞或“C〞〕．
A．尺测量图中的入射角和折射角，分析并得出结论
B．保持入射角不变，进行屡次实验，测量入射角和每次实验的折射角，分析并得出结论
C．改变入射角，进行屡次实验，测量每次实验时入射角和折射角，分析并得出结论．
考点：
光学实验设计与探究．菁优网版权所有
专题：
探究型实验综合题．
分析：
〔1〕光从空气斜射入水或其它透明介质时，折射角小于入射角．据此做出入射角和折射角；
〔2〕要探究光从空气斜射入水中时折射角和入射角的关系，需要屡次改变入射角的大小，测量折射角的大小，将两者比较得出规律．
解答：
解：
〔1〕过入射点做垂线，得到法线，入射光线与法线之间的夹角是入射角；折射光线与法线之间的夹角是折射角．如以下列图：
；
〔2〕A、只进行一次实验就得出结论，偶然性太强，客观性不够．此选项错误；
B、保持入射角不变，虽然进行屡次实验，但得到的折射角是相同的，得不出客观的结论．此选项错误；
C、屡次改变入射角大小，测量每次实验时入射角和折射角，发现折射角随入射角变化的规律，得到的结论是普遍的．此选项正确．
应选C．
故答案为：
〔1〕如下列图；
〔2〕C．
点评：
此题考查的是我们对光的折射规律探究过程中折射角、入射角的作法及实验方案的优化，属于根本技能的考查．难度不大，是一道根底题．
19．〔6分〕〔2022•安徽〕某同学按照以下步骤测量盐水的密度：
①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中一局部盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；
③　烧杯中的盐水全部倒入量筒中，记下盐水的体积V　；
④把测得的数据填入表格，计算出盐水的密度．
〔1〕请补充步骤③的内容．
〔2〕为了记录相关数据，他设计了如下表格，请将表格中第一行所缺的工程补充完整．
烧杯和盐水的总质量/g
烧杯和剩余盐水的总质量/g
量筒内盐水的质量/g

盐水的密度/〔g•cm﹣3〕

〔3〕盐水密度的表达式为ρ=．〔用测量的物理量符合表示〕
考点：
液体的密度测量实验．菁优网版权所有
专题：
测量型实验综合题．
分析：
〔1〕测量盐水的密度，根据密度计算公式ρ=，要从测量盐水质量和盐水体积入手；
常规做法是，①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中一局部盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；
③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；
〔2〕盐水密度的表达式是ρ==．
解答：
解：〔1〕测量盐水密度的常规做法是：①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中一局部盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；
③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；
〔2〕由正确顺序，量筒中盐水的质量为m=m1﹣m2，量筒中盐水的体积为V，因此盐水密度的表达式是ρ=．
故答案为：
〔1〕烧杯中的盐水全部倒入量筒中，记下盐水的体积V；
〔2〕
烧杯和盐水的总质量/g
烧杯和剩余盐水的总质量/g
量筒内盐水的质量/g
量筒内盐水的体积/V
盐水的密度/〔g•cm﹣3〕
m1
m2
m1﹣m2
V

〔3〕．
点评：
利用实验测量物质的密度历来是中考的重点，在实验室中，质量用天平来测，体积测量往往需用量筒和量杯，应当掌握天平和量筒的正确使用和读数．
20．〔8分〕〔2022•安徽〕某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω 2A〞．
〔1〕闭合开关前，滑动变阻器的滑片P应移至　b　〔选填“a〞或〞b〞〕端．
〔2〕该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为　2.9　V．为了保证小灯泡不被损坏，接下来应该进行的操作是　断开开关　．
〔3〕为了能测出这个小灯泡的额定功率，请你写出一条改进措施：　更换最大阻值更大的电阻　．
考点：
电功率的测量．菁优网版权所有
专题：
测量型实验综合题．
分析：
〔1〕为保护电路，闭合开关前滑动变阻器滑片要位于最大阻值处；
〔2〕读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，视线与指针所对刻线相垂直；在电路出现意外情况时，首先要断开开关，然后检查出现的故障；
〔3〕要测量灯泡额定功率，两端电压必须到达额定电压．串联电路用电器两端电压与其阻值成正比，要增大滑动变阻器两端电压，可以增大滑动变阻器接入电路的电阻．
解答：
解：
〔1〕为保护电路，闭合开关前，滑动变阻器接入电路的电阻要最大，所以滑片要位于b端；
〔2〕由图知，电压表选择的0﹣3V量程，对应的分度值为0.1V，此时的示数是2.9V；而小灯泡的额定电压是2.5V，为了保证小灯泡不被损坏，所以要立即断开开关，查找问题所在；
〔3〕在串联电路中，用电器两端电压与其阻值成正比，要使灯泡两端电压到达额定电压，滑动变阻器要分担较大的电压，所以滑片应向右滑动，由上“将滑片移至正确位置〞，也就是滑动变阻器全部接入电路了，此时灯泡两端电压仍然大于额定电压，也就是滑动变阻器两端电压仍然较小，所以需要更换最大阻值的滑动变阻器重新实验．
故答案为：
〔1〕b；
〔2〕2.9；断开开关；
〔3〕更换最大阻值更大的滑动变阻器．
点评：
此题考查的是测量小灯泡额定功率过程中出现的实际问题，需要我们清楚问题产生的原因及纠正措施，是一道创新题，考查的是我们解决实际问题的能力．
四、计算与推导题〔第21小题8分，第22小题6分，第23小题9分，共23〕
21．〔8分〕〔2022•安徽〕如下列图，一轻绳绕过定滑轮，一端有粗糙水平桌面上的滑块相连，另一端悬挂一个砂桶．调整桶内砂的质量，当砂桶和砂的总质量m=0.2kg时，砂桶和滑块都做匀速直线运动，速度大小v=0.5m/s．不计滑轮的摩擦，求砂桶和滑块匀速运动时：
〔1〕滑块受到的摩擦力大小；
〔2〕砂桶和砂所受的重力在2s内做的功．
考点：
摩擦力的大小；功的计算．菁优网版权所有
专题：
重力、弹力、摩擦力；功、功率、机械效率．
分析：
〔1〕由公式G=mg求出砂桶和砂的总重力，根据二力平衡条件得出摩擦力的大小；
〔2〕根据公式s=vt求出砂桶和砂在2s内移动的距离，根据公式W=Fs=Gh求出重力所做的功．
解答：
解：〔1〕砂桶和砂的总重力为：G=mg=0.2kg×10N/kg=2N；
砂桶和滑块匀速运动，所以滑块受到的摩擦力f=G=2N；
〔2〕由v=得，砂桶和砂在2s内移动的距离s=vt=0.5m/s×2s=1m；
砂桶和砂所受的重力在2s内做的功W=Gh=2N×1m=2J．
答：〔1〕滑块受到的摩擦力大小为2N；
〔2〕砂桶和砂所受的重力在2s内做的功为2J．
点评：
此题主要考查了二力平衡条件的应用及速度、功的计算，考查全面，但很根底，难度不大．
22．〔6分〕〔2022•安徽〕某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3〔假设天然气完成燃烧〕．水的比热容为4.2×103J/〔kg•℃〕，天然气的热值为3.2×107J/m3．求：
〔1〕天然气完全燃烧放出的热量；
〔2〕水吸收的热量；
〔3〕该热水器工作时的效率．
考点：
热量的计算．菁优网版权所有
专题：
计算题；比热容、热机、热值．
分析：
〔1〕知道水的质量、水的比热容，求出水温度的升高值，利用吸热公式Q吸=cm△t求水吸收的热量；
〔2〕由Q放=Vq可求出天然气完全燃烧放出的热量；水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率．
解答：
解：
〔1〕天然气完全燃烧放出的热量：
Q放=Vq=1m3×3.2×107J/m3=3.2×107J；
〔2〕水吸收的热量：
Q吸=cm〔t﹣t0〕=4.2×103J/〔kg•℃〕×100kg×〔50℃﹣20℃〕=1.26×107J；
〔3〕燃气灶的效率：
η=×100%=×100%≈40%．
答：〔1〕天然气完全燃烧放出的热量为3.2×107J；
〔2〕水吸收的热量为1.26×107J；
〔3〕该热水器工作时的效率是40%．
点评：
此题主要考查了燃料完全燃烧放热公式Q放=Vq、Q吸=cm△t=cm〔t﹣t0〕和效率公式的掌握和运用，属于根底题目．
23．〔9分〕〔2022•安徽〕〔1〕如图甲，n个相同的电阻R并联，其总电阻可以用一个等效电阻R′表示〔如图乙〕，请根据并联电路中电流、电压的规律和欧姆定律推证：R′=R．
〔2〕如图丙，A、B之间的电压U=220V．通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r=4Ω．假设M、N之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM的电流大小．
〔3〕试分析说明：在图丙的电路中，M、N之间并联的用电器越多，每一个用电器的实际功率越小．
考点：
欧姆定律的应用；电功率的计算．菁优网版权所有
专题：
应用题；欧姆定律；电能和电功率．
分析：
〔1〕并联电路的电流规律：I=I1+I2；并联电路的电压规律：U=U1=U2；根据欧姆定律，用电阻和电压表示并联电路电流的规律，即可得出结果．
〔2〕据图可知，假设M、N之间并联10个阻值为R=400Ω的相同电阻，即相当于这10个电阻并联后和r串联，故计算出这10个电阻的总电阻，而后计算出出整个电路的总电阻，所以可以计算出总电流．
〔3〕据〔1〕的推论可知，并联的用电器越多，总电阻越小，故干路电流就越大，在导线上损失的电压就越多，每一个用电器的实际功率越小．
解答：
解：〔1〕解：因为I=I1+I2+…In，I=
所以=++…
又因为U=U1=U2=…Un
所以=++…
由于各个电阻相等，所以=，R′=；
〔2〕据〔1〕可知，10个阻值为R=400Ω的相同电阻并联后的总电阻是R′===40Ω；
所以这个电路的总电阻是：R总=40Ω+4Ω=44Ω；
故该电路的总电流是：I===5A；
〔3〕据〔1〕可知，当相同的用电器并联时，总电阻R′=；所以并联的用电器越多，总电阻就越小，故R总=r+R′，所以R总就越小，据欧姆定律可知，总电流就越大，据U=IR可知，在导线上分担的电压就越大，总电压
