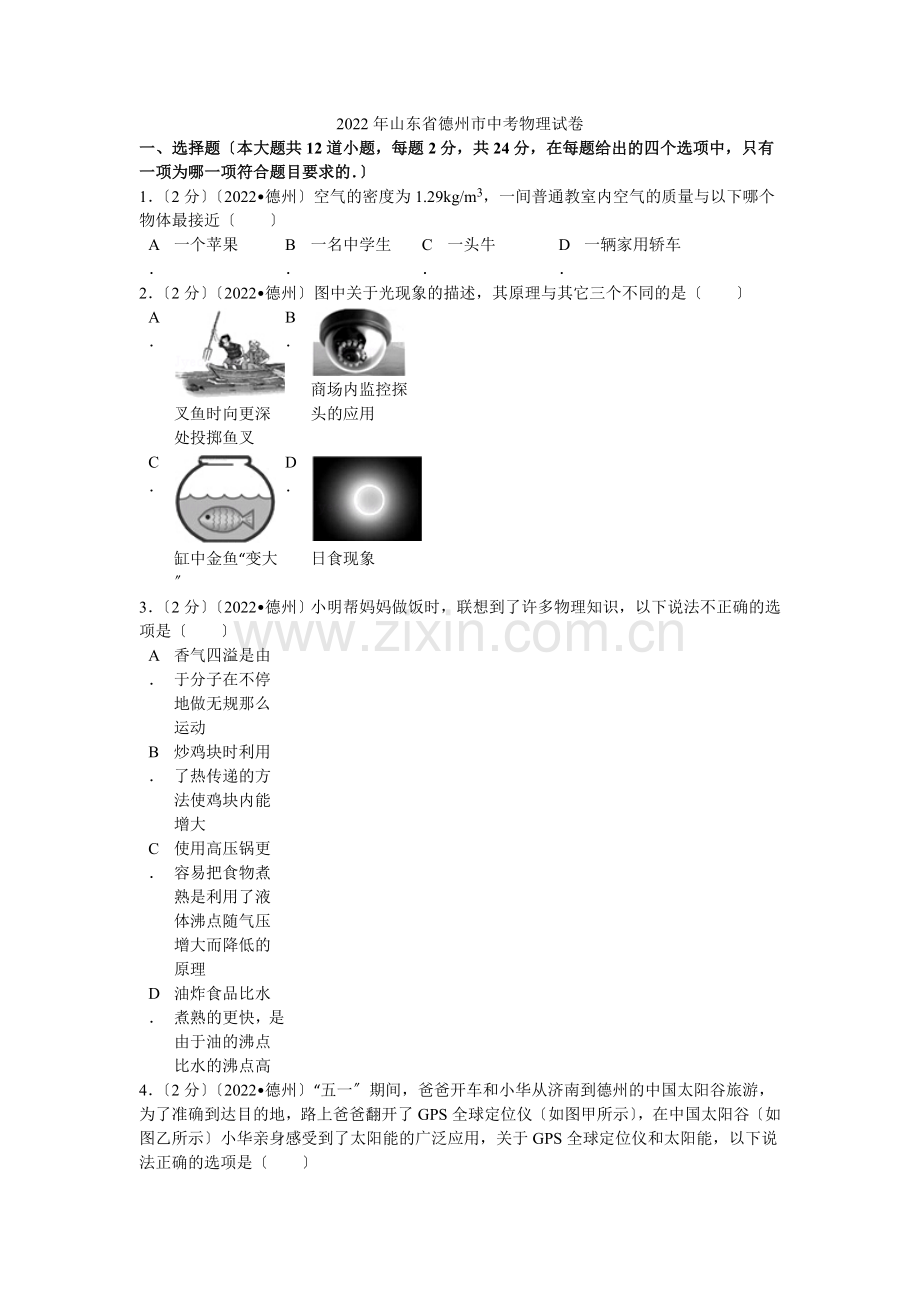

2022年山东省德州市中考物理试卷
一、选择题〔本大题共12道小题，每题2分，共24分，在每题给出的四个选项中，只有一项为哪一项符合题目要求的．〕
1．〔2分〕〔2022•德州〕空气的密度为1.29kg/m3，一间普通教室内空气的质量与以下哪个物体最接近〔　　〕

A．
一个苹果
B．
一名中学生
C．
一头牛
D．
一辆家用轿车
2．〔2分〕〔2022•德州〕图中关于光现象的描述，其原理与其它三个不同的是〔　　〕

A．

叉鱼时向更深处投掷鱼叉
B．

商场内监控探头的应用

C．

缸中金鱼“变大〞
D．

日食现象
3．〔2分〕〔2022•德州〕小明帮妈妈做饭时，联想到了许多物理知识，以下说法不正确的选项是〔　　〕

A．
香气四溢是由于分子在不停地做无规那么运动

B．
炒鸡块时利用了热传递的方法使鸡块内能增大

C．
使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理

D．
油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高
4．〔2分〕〔2022•德州〕“五一〞期间，爸爸开车和小华从济南到德州的中国太阳谷旅游，为了准确到达目的地，路上爸爸翻开了GPS全球定位仪〔如图甲所示〕，在中国太阳谷〔如图乙所示〕小华亲身感受到了太阳能的广泛应用，关于GPS全球定位仪和太阳能，以下说法正确的选项是〔　　〕

A．
GPS全球定位仪通过超声波实现定位功能，太阳能属于不可再生能源

B．
GPS全球定位仪通过电磁波实现定位功能，太阳能属于不可再生能源

C．
GPS全球定位仪通过超声波实现定位功能，太阳能属于可再生能源

D．
GPS全球定位仪通过电磁波实现定位功能，太阳能属于可再生能源
5．〔2分〕〔2022•德州〕以下关于生活用电常识的说法中，不正确的选项是〔　　〕

A．
使用测电笔时，手指不能碰到笔尾的金属体，以免触电

B．
冰箱的金属外壳要接地

C．
家庭电路中开关应接在用电器与火线之间

D．
发生触电事故时，应立即切断电源
6．〔2分〕〔2022•德州〕如下列图声波的波形图，以下说法正确的选项是〔　　〕

A．
甲、乙的音调和响度相同
B．
甲、丙的音调和音色相同

C．
乙、丁的音调和音色相同
D．
丙、丁的音色和响度相同
7．〔2分〕〔2022•德州〕如下列图，甲、乙两队正在进行拨河比赛，经过剧烈比拼，甲队获胜，以下说法正确的选项是〔　　〕

A．
甲队对乙队的拉力大于乙队对甲队的拉力

B．
甲队对乙队的拉力小于乙队对甲队的拉力

C．
甲队受到地面的摩擦力小于乙队受到地面的摩擦力

D．
甲队受到地面的摩擦力大于乙队受到地面的摩擦力
8．〔2分〕〔2022•德州〕以下各电路图，与实物图一致的电路图是〔　　〕

A．

B．

C．

D．

9．〔2分〕〔2022•德州〕用如下列图的实验装置来测量液体的密度，将一个带有阀门的三通U形管倒置在两个装有液体的容器中，用抽气机对U形管向外抽气，再关闭阀门K，左边液体的密度为ρ1，左右两边液柱高度差分别为h1、h2，那么以下说法正确的选项是〔　　〕

A．
实验中必须将U形管内抽成真空

B．
假设将U形管倾斜，左右两边液柱高度差会增大

C．
右边液体的密度ρ2=

D．
右边液体的密度ρ2=
10．〔2分〕〔2022•德州〕实验室中所使用的电流是由小量程电流表改装而成，在图甲中是满偏电流〔即小量程电流表允许通过的最大电流〕Ig=3mA的电流表，其电阻Rg=10Ω，现借助一个定值电阻R0把它改装为一量程为3A的电流表，如图乙所示，以下判断正确的选项是〔　　〕

A．
到达满偏时两端电压0.03V，R0约≤10000Ω

B．
到达满偏时两端电压0.03V，R0约0.01Ω

C．
到达满偏时两端电压30V，R0约10000Ω

D．
到达满偏时两端电压30V，R0约0.01Ω
11．〔2分〕〔2022•德州〕某运发动做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运发动所受的弹力恰好等于重力，C点是第一次下落到达的最低点，运发动所受弹性绳弹力F的大小随时间t变化的情况如图乙所示〔蹦极过程视为竖直方向的运动〕．以下判断正确的选项是〔　　〕

A．
从A点到B点过程中运发动加速下落

B．
从B点到C点过程中运发动重力势能增大

C．
t0时刻运发动动能最大

D．
运发动重力大小等于F0
12．〔2分〕〔2022•德州〕同学们为敬老院的老人买了一辆电动轮椅．工作原理如下列图，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退，蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器，以下对电路的判断正确的选项是〔　　〕

A．
S1接触点1，S2接触点2时，轮椅前进

B．
S1和S2都接触点1时，轮椅后退

C．
轮椅后退时电路中的电流小于1.2A

D．
轮椅后退时电路中的电流为1.2A
二、填空题：本大题包括6小题，每个空1分，共10分．
13．〔1分〕〔2022•德州〕妈妈为苗苗买生日蛋糕时，为了保鲜，把赠送的小干冰决装入矿泉水瓶并拧紧瓶盖与蛋糕放在了一起，意想不到的是，这了一会儿矿泉水瓶竟然发生“爆炸〞，苗苗放学回家后告诉妈妈，在矿泉水瓶内的小干冰块会迅速〔填一种物态变化名称〕，使矿泉水瓶内压强增大，超过其承受能力，就发生了“爆炸〞．
14．〔2分〕〔2022•德州〕图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是，假设该车载空气净化器的额定电压为12V，正常工作电流为0.4A，那么它的额定功率为W．
15．〔1分〕〔2022•德州〕2022年4月25日，尼泊尔发生里氏8.1级强震，地震发生后，我国快速行动参与救援，救灾过程中，飞机在一定高度匀速飞行，向灾区投放物资，那么飞机的机械能会．
16．〔2分〕〔2022•德州〕图甲是商场里常用的垂直电梯和自动扶梯，图乙记录了小强乘坐电梯的s﹣t图象．那么他搭乘垂直电梯受到的支持力搭乘自动扶梯受到的支持力〔选填“大于〞、“等于〞或“小于〞〕；当随自动扶梯到达扶梯口时，假设不小心，那么会由于向前倾倒．
17．〔2分〕〔2022•德州〕如下列图，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的极，当压力增大时，电磁线的磁性会．
18．〔2分〕〔2022•德州〕如下列图，桌面上有甲、乙两个相同的容器，有体积相等的实心木球和实心铜球，容器中分别装有等质量的水和酒精，水、酒精、木球和铜球的密度关系为ρ酒精＜ρ木＜ρ水＜ρ铜，将木球放入水中，铜球放入酒精中〔无液体溢出〕，静止时，甲、乙两容器对桌面的压强分别为p1和p2，木球和铜球所受浮力分别为F1和F2，那么p1p2，F1F2〔选填“大于〞、“等于〞或“小于〞〕．
三、作图与实验题：本大题包括6个小题，共21分．
19．〔2分〕〔2022•德州〕“猴子捞月〞的故事同学们耳熟能详，如下列图，假设猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保存必要的作图痕迹．
20．〔2分〕〔2022•德州〕胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：
〔1〕动力F1的力臂l1；
〔2〕作用在B点的阻力F2．
21．〔3分〕〔2022•德州〕同学们用如下列图的装置探究冰熔化时温度的变化规律．
〔1〕实验时，同学们向烧杯中倒入水，通过水给试管加热，而不是用酒精灯直接加热，这样做的目的是为了使试管中冰〔或水〕受热．
〔2〕测量的实验数据如下，他们发现：冰和水升温快漫不同，其主要原因是它们的不同
加热时间/min
0
2
4
6
8
10
12
14
16
18
物体温度/℃
﹣6
﹣4
﹣2
0
0
0
0
1
2
3
〔3〕小军同学提出：如果一直加热下去，试管中的水会沸腾吗说说你的看法，并说明其理由：．
22．〔4分〕〔2022•德州〕在“探究凸透镜成像规律〞的实验中
〔1〕实验装置正确安装并调节后，小芳同学某次实验情景如下列图，此时她在光屏上看到了烛焰清晰的像，生活中的就是利用这一原理制成的．
〔2〕实验过程中，如果用不透明的硬纸板档住凸透镜的上半局部，那么光屏上的像．
A．只出现烛焰像的上半局部 B．只出现烛焰像的下半局部
C．出现烛焰完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
〔3〕如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个〔选填“近视眼镜〞或“远视眼镜〞〕．
〔4〕实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：．
23．〔5分〕〔2022•德州〕实验与探究
探究问题
探究过程
事实与证据
结果与拓展
探究一：浮力的大小与哪些因素有关
〔1〕实验装置如图1所示．
〔2〕图2是实验时弹簧测力计的示数V与物体A下降高度h的关系图象．

①物体A浸没水中之前，弹簧测力计的示数变化说明浮力与　　　　　　有关．
②物体A浸没在水中受到的浮力为　　　　　　N，物体A的密度为　　　　　　kg/m3．〔g=10N/kg〕
探究二：测量
〔1〕用天平测出烧杯和B液体的总质量为150.4g；
〔2〕将B液体倒入量筒中一局部，读出体积为10mL，
〔3〕测量烧杯和剩余B液体的总质量，天平平衡后，砝码和游码在标尺上所对的刻度值如下列图

①B液体的密度　　　　　　g/cm3．
②用弹簧测力计挂着物体A浸没在B液体中，对此物体A在水中和在B液体中弹簧测力计的示数，可以探究，浸在液体中的物体受到的浮力可能还与　　　　　　有关
24．〔5分〕〔2022•德州〕如图甲所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求．
〔1〕同学们按照电路图中正确连接电路后，闭合开关，改变电阻Rx两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整．
实验次数
1
2
3
电压U/V
1.0
1.6
1.8
电流I/A
0.32

0.56
电阻Rx/Ω
3.13

3.21
电阻的平均值Rx/Ω

〔2〕同学们又设计了两种测量方案，方案中定值电阻的阻值为R0．
①方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，那么电阻Rx的阻值表达式为Rx=．
②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1，再将S接到b，读出电流表的示数I2，由I1R0=I2Rx可得R=，请判断结果是否正确并简要说明理由．
四、计算题：本大题包括3小题，共15分，解答时写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不得分．
25．〔4分〕〔2022•德州〕小李用如下列图的滑轮组把90kg的物体提升3m，作用在绳子自由端的拉力是400N，不考虑绳重及摩擦〔g=10N/kg〕．求：
〔1〕滑轮组的机械效率；
〔2〕动滑轮的重力．
26．〔5分〕〔2022•德州〕混合动力汽车具有节能、低排放等优点，成为汽车研究与开发领域的重点，某新型混合动力汽车启动时，内燃机不作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如下列图，在某次测试中，蓄电池储存的电能为5.12×108J，由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：
〔1〕汽车牵引力做的功；
〔2〕假设所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料〔假设燃料完全燃烧〕，那么放出的总热量是多少
〔3〕内燃机的效率．
27．〔6分〕〔2022•德州〕为倡导节能环保，某科研机构设计了新型路灯．工作原理如下列图，控制电路中R2为半导体硅制成的光敏电阻，R2阻值随光强〔国际单位坎德拉，符号：cd〕变化的规律如下表所示，工作电路中开关S2的状态由R2两端的电压决定，光照足够强时，R2两端的电压很小，开关S2和与b点接触，处于断开状态，路灯L关闭；当光强降为20cd时，R2两端的电压刚好升至2V，再关S2与c点接触，电路接通，路灯L正常工作．，控制电路和工作电路中电源电压分别为6V和220V，路灯L正常工作时流为1A．
光强/cd
5
10
20
25
40
…
电阻/Ω
40
20
10
8
5
…
求：
〔1〕假设路灯L每天正常工作8小时，其消耗的电能；
〔2〕工作电路刚好接通时，R1接入电路的阻值；
〔3〕保持R1接入电路的阻值不变，当R2两端的电压为1V时，R2的阻值是多大分析表格中光强与电阻数据的规律，确定此时光强是多大；
〔4〕为了节约能源，使路灯L要晚一些翻开，应怎样调节R1．
2022年山东省德州市中考物理试卷
参考答案与试题解析
一、选择题〔本大题共12道小题，每题2分，共24分，在每题给出的四个选项中，只有一项为哪一项符合题目要求的．〕
1．〔2分〕〔2022•德州〕空气的密度为1.29kg/m3，一间普通教室内空气的质量与以下哪个物体最接近〔　　〕

A．
一个苹果
B．
一名中学生
C．
一头牛
D．
一辆家用轿车
考点：
密度公式的应用．菁优网版权所有
专题：
密度及其应用．
分析：
首先估测出一间普通教室的长、宽、高，计算出体积，根据公式m=ρV算出教室内空气的质量，换算出我们比较熟悉的斤，然后根据生活经验估算4个选项的质量，比较即可做出选择．
解答：
解：
一般情况下，教室长为8m、宽为5m、高为4m，
那么教室的容积V=8m×5m×4m=160m3，
由ρ=得教室里空气的质量：
m=ρV=1.29kg/m3×160m3=206.4kg=412.8斤．
从选项中可以看出，选项AB选项的苹果和人的质量都没有这么大，D选项汽车的质量在1000kg以上，只有C选项一头牛的质量有400斤左右，所以本选项比较符合实际．
应选C．
点评：
此题考查了密度公式的应用，能正确估计苹果、人、牛、汽车的质量是解答此题的关键．
2．〔2分〕〔2022•德州〕图中关于光现象的描述，其原理与其它三个不同的是〔　　〕

A．

叉鱼时向更深处投掷鱼叉
B．

商场内监控探头的应用

C．

缸中金鱼“变大〞
D．

日食现象
考点：
凸透镜成像的应用；光直线传播的应用；光的折射现象及其应用．菁优网版权所有
专题：
光的传播和反射、平面镜成像；透镜及其应用．
分析：
光在自然界中存在三种光现象：
〔1〕光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都说明光在同一种均匀介质中是沿直线传播的；
〔2〕当光照射到物体界面上时，有一局部光被反射回来，例如：平面镜成像、水中倒影等；
〔3〕当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅、凸透镜成像等．
解答：
解：A、叉鱼时向更深处投掷鱼叉是因为光大水中斜射入空气中时，在水面发生折射，折射角大于入射角，人逆着折射来的光线看去，看到的是鱼变高了的虚像，所以叉鱼时应向更深处投掷鱼叉，故A属光的折射现象；
B、商场内监控探头的应用其主要部件是凸透镜，利用了凸透镜成倒立缩小实像的原理，其实质是光的折射；
C、缸中金鱼“变大〞是此时鱼缸相当于一个凸透镜，对金鱼起到了放大的作用，其实质是光的折射；
D、日食现象是由光的直线传播形成的．
综合以上分析，与其它三个的光学原理不同的是D选项．
应选D．
点评：
此题列举了四个常见的光现象，综合了光学知识，需要学生在平时学习和生活中多对相关的光现象进行思考．
3．〔2分〕〔2022•德州〕小明帮妈妈做饭时，联想到了许多物理知识，以下说法不正确的选项是〔　　〕

A．
香气四溢是由于分子在不停地做无规那么运动

B．
炒鸡块时利用了热传递的方法使鸡块内能增大

C．
使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而降低的原理

D．
油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高
考点：
热传递改变物体内能；沸点及沸点与气压的关系；分子的热运动．菁优网版权所有
专题：
热和能．
分析：
〔1〕扩散现象说明一切物质的分子都在不停地做无规那么运动；
〔2〕热传递和做功都可以改变物体的内能；
〔3〕液体的沸点随气压的增大而升高，据此判断；
〔4〕不同液体的沸点不同，油的沸点比水的沸点高．
解答：
解：A、做饭时香气四溢是由于分子在不停地做无规那么运动，故A正确；
B、炒鸡块时利用了热传递的方法使鸡块内能增大，温度升高，故B正确；
C、使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而升高的原理，故C错误；
D、油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高，故D正确．
应选C．
点评：
此题考查了与热学相关的多个知识点，联系生活中的现象，能用相关热学知识做出解释是解答的关键．
4．〔2分〕〔2022•德州〕“五一〞期间，爸爸开车和小华从济南到德州的中国太阳谷旅游，为了准确到达目的地，路上爸爸翻开了GPS全球定位仪〔如图甲所示〕，在中国太阳谷〔如图乙所示〕小华亲身感受到了太阳能的广泛应用，关于GPS全球定位仪和太阳能，以下说法正确的选项是〔　　〕

A．
GPS全球定位仪通过超声波实现定位功能，太阳能属于不可再生能源

B．
GPS全球定位仪通过电磁波实现定位功能，太阳能属于不可再生能源

C．
GPS全球定位仪通过超声波实现定位功能，太阳能属于可再生能源

D．
GPS全球定位仪通过电磁波实现定位功能，太阳能属于可再生能源
考点：
电磁波的传播；太阳能．菁优网版权所有
专题：
信息的传递；能源的利用与开展．
分析：
GPS是通过电磁波传递信息进行定位与导航的；能源源不断从自然界获得的能源是可再生能源；不能源源不断从自然界获得的能源是不可再生能源．
解答：
解：汽车中安装的GPS〔全球卫星定位系统〕接收装置是利用电磁波来进行定位和导航的，太阳能可以源源不断从自然界获得，是可再生能源．
应选：D．
点评：
此题考查电磁波的特点及太阳能的特点，属于根底题．
5．〔2分〕〔2022•德州〕以下关于生活用电常识的说法中，不正确的选项是〔　　〕

A．
使用测电笔时，手指不能碰到笔尾的金属体，以免触电

B．
冰箱的金属外壳要接地

C．
家庭电路中开关应接在用电器与火线之间

D．
发生触电事故时，应立即切断电源
考点：
平安用电原那么．菁优网版权所有
专题：
电与热、生活用电．
分析：
使用测电笔时，手必须接触笔尾的金属体；
用电器的金属外壳必须接地；
开关应接在火线和用电器之间；
发生触电事故，应先切断电源．
解答：
解：
A、使用测电笔时，笔尖接触待测物体，手要接触笔尾金属体，故A错误；
B、冰箱的金属外壳接地时，可防止因电器漏电时外壳带电，而发生触电事故，故B正确；
C、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，故B正确；
D、发生触电事故时，必须先切断电源，然后再救人，否那么会因电源不断开而发生触电，故D正确．
应选A．
点评：
此题考查了常见的平安用电的知识，要将所学的知识应用到日常生活中．
6．〔2分〕〔2022•德州〕如下列图声波的波形图，以下说法正确的选项是〔　　〕

A．
甲、乙的音调和响度相同
B．
甲、丙的音调和音色相同

C．
乙、丁的音调和音色相同
D．
丙、丁的音色和响度相同
考点：
音调、响度与音色的区分．菁优网版权所有
专题：
声现象．
分析：
音调跟物体的振动频率有关，振动频率越大，音调越高．
响度跟物体的振幅有关，振幅越大，响度越大．
音色跟发声体的材料、品质有关．
相同时间内，振动的次数越多，频率越大；偏离原位置越远，振幅越大．
解答：
解：A、从图中可以看出，相同时间内，甲和乙振动的频率相同，所以音调相同的是甲和乙．故A正确；
B、甲、丙的振动的频率不同，故音调不同，没有指明是同一种乐器，故音色不一定相同，故B错误；
C、乙、丁的振动的频率不同，故音调不同，没有指明是同一种乐器，故音色不一定相同，故C错误；
D、丙、丁的振幅不相同，故乙、丙响度不相同，音色不一定相同，故D错误；
应选A．
点评：
通过比较声音的波形图来考查频率对音调的影响和振幅对响度的影响，解题的关键是能够从波形图上看懂频率和振幅．
7．〔2分〕〔2022•德州〕如下列图，甲、乙两队正在进行拨河比赛，经过剧烈比拼，甲队获胜，以下说法正确的选项是〔　　〕

A．
甲队对乙队的拉力大于乙队对甲队的拉力

B．
甲队对乙队的拉力小于乙队对甲队的拉力

C．
甲队受到地面的摩擦力小于乙队受到地面的摩擦力

D．
甲队受到地面的摩擦力大于乙队受到地面的摩擦力
考点：
力作用的相互性．菁优网版权所有
专题：
运动和力．
分析：
〔1〕拔河比赛中两队对绳子的拉力等大反向，地面对获胜方的摩擦力比较大；
〔2〕平衡力的条件：作用在同一个物体上，大小相等、方向相反、作用在同一直线上．
解答：
解：
〔1〕因为物体间力的作用是相互的，对于拔河的两个队，甲对乙施加了多大拉力，乙对甲也同时产生一样大小的拉力，故AB说法不正确；
〔2〕双方之间的拉力并不是决定胜负的因素，哪边能获胜就取决于哪边的摩擦力大，甲队获胜，甲队受到地面的摩擦力大于乙队受到地面的摩擦力，故C说法不正确；D说法正确．
应选D．
点评：
此题以拔河比赛为切入点考查相关的知识，很多同学认为对绳子拉力较大的哪一组获胜，实际上两组人对绳子的拉力是相同的，之所以获胜是因为与地面的摩擦力大，是一道容易出错的题目．
8．〔2分〕〔2022•德州〕以下各电路图，与实物图一致的电路图是〔　　〕

A．

B．

C．

D．

考点：
根据实物图画电路图．菁优网版权所有
专题：
电流和电路．
分析：
由实物图可知，两灯泡串联，电压表测L1两端电压，电流表测电路中的电流．然后对各个电路图逐一分析即可．
解答：
解：分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．B图与实物图符合；
A图两灯泡并联，与实物图不符合，
C图电压表并联在L2两端了，与实物图不符合；
D图电压表并联在电源两端了，与实物图不符合．
应选B．
点评：
此题考查根据实物图画电路图，关键是分析出实物图中各用电器的连接情况，这是此题的重点也是难点，再就是考查对电路图正确画法的判断．
9．〔2分〕〔2022•德州〕用如下列图的实验装置来测量液体的密度，将一个带有阀门的三通U形管倒置在两个装有液体的容器中，用抽气机对U形管向外抽气，再关闭阀门K，左边液体的密度为ρ1，左右两边液柱高度差分别为h1、h2，那么以下说法正确的选项是〔　　〕

A．
实验中必须将U形管内抽成真空

B．
假设将U形管倾斜，左右两边液柱高度差会增大

C．
右边液体的密度ρ2=

D．
右边液体的密度ρ2=
考点：
利用平衡法求液体密度．菁优网版权所有
专题：
压强、液体的压强．
分析：
用抽气机对U形管向外抽气后管内压强小于管外大气压，在大气压作用下液体进入两管中．根据液体压强p=ρgh和压力平衡角度分析解决．
解答：
解：
用抽气机对U形管向外抽气后关闭阀门K，管内气体压强〔p气〕小于管外大气压〔p0〕，在大气压作用下液体进入两管中，待液体静止两管中压强平衡：
p气+p液1=p0=p气+p液2，
ρ1gh1=ρ2gh2，
A、只要管内压强小于管外大气压，就会有液体进入两管中，没必要将U形管内抽成真空，故A错误；
B、由p=ρgh可知，液体压强只与液体密度和深度有关，只要U形管上方气压和大气压不变，左右两边液柱高度就不会变，故B错误；
CD、由ρ1gh1=ρ2gh2，可得ρ2=，故C正确，D错误．
应选C．
点评：
此题考查液体压强的计算与理解，注意分析题意整个状态平衡，利用平衡关系分析解决是能力的考查重点．
10．〔2分〕〔2022•德州〕实验室中所使用的电流是由小量程电流表改装而成，在图甲中是满偏电流〔即小量程电流表允许通过的最大电流〕Ig=3mA的电流表，其电阻Rg=10Ω，现借助一个定值电阻R0把它改装为一量程为3A的电流表，如图乙所示，以下判断正确的选项是〔　　〕

A．
到达满偏时两端电压0.03V，R0约≤10000Ω

B．
到达满偏时两端电压0.03V，R0约0.01Ω

C．
到达满偏时两端电压30V，R0约10000Ω

D．
到达满偏时两端电压30V，R0约0.01Ω
考点：
欧姆定律的应用．菁优网版权所有
专题：
欧姆定律．
分析：
〔1〕小量程电流表的电阻和最大电流，利用公式U=IR得到两端电压；
〔2〕小量程电流表的最大电流和改装后的电路电流，可以得到通过电阻的电流；电阻两端电压和通过的电流，利用R=得到阻值．
解答：
解：
〔1〕由I=，
可得，当通过小量程电流表的电流为满偏电流时，它两端的电压为U=IgRg=0.003A×10Ω=0.03V；
〔2〕两个电阻并联时，通过R0的电流为I0=I最大﹣Ig=3A﹣0.003A=2.997A，
并联电阻为R0==≈0.01Ω．
应选B．
点评：
此题考查的是我们对电流表制作原理的理解和应用，包含了并联电路的特点和欧姆定律的应用，是根本学习内容的升华．
11．〔2分〕〔2022•德州〕某运发动做蹦极运动，如图甲所示，从高处O点开始下落，A点是弹性绳的自由长度，在B点运发动所受的弹力恰好等于重力，C点是第一次下落到达的最低点，运发动所受弹性绳弹力F的大小随时间t变化的情况如图乙所示〔蹦极过程视为竖直方向的运动〕．以下判断正确的选项是〔　　〕

A．
从A点到B点过程中运发动加速下落

B．
从B点到C点过程中运发动重力势能增大

C．
t0时刻运发动动能最大

D．
运发动重力大小等于F0
考点：
力与运动的关系；动能和势能的大小变化．菁优网版权所有
专题：
运动和力；机械能及其转化．
分析：
A、合力与运动方向相同，那么运发动将加速运动；
B、质量不变，高度越大，重力势能越大，高度越小，重力势能越小；
C、当弹性势能与重力势能相等时，此时加速过程恰好完成，速度最快，动能最大；
D、运发动最后静止的位置，重力与弹力相等的位置．
解答：
解：A、B点弹力等于重力，A到B点过程中，重力大于弹力，运发动做加速运动，A正确；
B、从B点到C点过程中，h变小，物体的重力势能变小，B错误；
C、由图知，t0时刻，绳的弹性势能最大，应到达了最低点，此时动能为零，C错误；
D、由图知，最后绳的弹性势能几乎不变，说明此时运发动已经静止下来，此时拉力与重力平衡，由图象知，弹力小于F0，D错误．
应选A．
点评：
此题是有关能量的转化及运动和力的关系，能够分析出运发动在运动过程中速度的变化及受力变化是关键．
12．〔2分〕〔2022•德州〕同学们为敬老院的老人买了一辆电动轮椅．工作原理如下列图，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆轮椅以恒定速度后退，蓄电池电压为24V，定值电阻R2为20Ω，R1为滑动变阻器，以下对电路的判断正确的选项是〔　　〕

A．
S1接触点1，S2接触点2时，轮椅前进

B．
S1和S2都接触点1时，轮椅后退

C．
轮椅后退时电路中的电流小于1.2A

D．
轮椅后退时电路中的电流为1.2A
考点：
欧姆定律的应用．菁优网版权所有
专题：
欧姆定律．
分析：
轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即应有滑动变阻器且与电动机串联；轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联．
由此结合电路分析开关的状态；并根据根据欧姆定律计算后退时电路中的电流．
解答：
解：
A、由题轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即滑动变阻器且与电动机串联在电路中．由电路图可知，此时开关S1和S2都接1，故A错误；
B、轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联，此时电流方向与前进时相反，由电路图可知，此时开关S1和S2都接2，故B错误；
CD、由B后退时电动机与R2串联，电源电压24V，R2=20Ω，电路中电流I==＜1.2A，故C正确，D错误．
应选C．
点评：
此题应注意通过审题找出题目中隐含的信息，同时注意对电路的分析能力，灵活应用欧姆定律及串联电路的电压规律求解．同时此题也很好的表达物理知识在生活中的应用，是一道好题．
二、填空题：本大题包括6小题，每个空1分，共10分．
13．〔1分〕〔2022•德州〕妈妈为苗苗买生日蛋糕时，为了保鲜，把赠送的小干冰决装入矿泉水瓶并拧紧瓶盖与蛋糕放在了一起，意想不到的是，这了一会儿矿泉水瓶竟然发生“爆炸〞，苗苗放学回家后告诉妈妈，在矿泉水瓶内的小干冰块会迅速　升华　〔填一种物态变化名称〕，使矿泉水瓶内压强增大，超过其承受能力，就发生了“爆炸〞．
考点：
升华和凝华的定义和特点．菁优网版权所有
专题：
汽化和液化、升华和凝华．
分析：
要解答此题，首先要判断出变化前后的物态特征；固态二氧化碳即干冰变为气体，是由固态直接变为气态，属于升华．
解答：
解：
将小干冰决装入矿泉水瓶并拧紧瓶盖，矿泉水瓶中的干冰〔固体二氧化碳〕会迅速升华成二氧化碳气体，使矿泉水瓶内压强增大，超过其承受能力，就发生了“爆炸〞．
故答案为：升华．
点评：
此题考查了升华现象在生活中和应用，要会分析常见的物态变化．
14．〔2分〕〔2022•德州〕图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是　异种电荷相互吸引　，假设该车载空气净化器的额定电压为12V，正常工作电流为0.4A，那么它的额定功率为　4.8　W．
考点：
电功率的计算．菁优网版权所有
专题：
电能和电功率．
分析：
同种电荷相互排斥，异种电荷相互吸引；电压与电流，由P=UI可以求出功率．
解答：
解：颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒物被电网捕获；
空气净化器的额定功率：P=UI=12V×0.4A=4.8W；
故答案为：异种电荷相互吸引；4.8．
点评：
此题考查了空气净化器的工作原理、求净化器的功率，分析清楚净化器的疾厄宫，知道其工作过程、应用P=UI即可在解题．
15．〔1分〕〔2022•德州〕2022年4月25日，尼泊尔发生里氏8.1级强震，地震发生后，我国快速行动参与救援，救灾过程中，飞机在一定高度匀速飞行，向灾区投放物资，那么飞机的机械能会　减小　．
考点：
动能和势能的大小变化．菁优网版权所有
专题：
机械能及其转化．
分析：
飞机飞行时，没有发生弹性形变，不考虑弹性势能，只考虑动能和重力势能，从动能和重力势能大小的影响因素进行分析．
〔1〕动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大．
〔2〕重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
〔3〕机械能=动能+势能．
解答：
解：
始终沿水平方向匀速飞行的飞机，在投放救灾物资的过程中，质量减小，速度不变，动能变小；高度不变，重力势能变小；
飞机飞行时，没有发生弹性形变，不考虑弹性势能，因为机械能=动能+势能，动能变小，势能变小，机械能变小．
故答案为：减小．
点评：
掌握动能、重力势能、弹性势能的影响因素，利用控制变量法能判断动能、重力势能、弹性势能、机械能的变化．
16．〔2分〕〔2022•德州〕图甲是商场里常用的垂直电梯和自动扶梯，图乙记录了小强乘坐电梯的s﹣t图象．那么他搭乘垂直电梯受到的支持力　等于　搭乘自动扶梯受到的支持力〔选填“大于〞、“等于〞或“小于〞〕；当随自动扶梯到达扶梯口时，假设不小心，那么会由于　惯性　向前倾倒．
考点：
力与运动的关系；惯性．菁优网版权所有
专题：
运动和力．
分析：
〔1〕根据牛顿第一定律，物体处于静止或匀速直线运动状态时，物体处于平衡状态，所受的力即为平衡力；
〔2〕在运动的扶梯上，当运动到楼面时脚被绊住，脚的速度变慢，上身由于惯性，保持原先速度，所以向前倒．
解答：
解：
〔1〕由图象可知小明在垂直电梯和自动扶梯上都是做匀速直线运动的，受到平衡力的作用，所以小明受到的重力和支持力大小相等、方向相反、作用在一条直线上，即电梯对小明的支持力等于重力；
〔2〕在运动的扶梯上，当运动到楼面时脚被绊住，脚的速度变慢，上身由于惯性，保持原先速度，所以向前倾倒．
故答案为：等于；惯性．
点评：
此题考查了二力平衡及惯性的有关知识，关键要掌握有关概念，并能熟练运用．
17．〔2分〕〔2022•德州〕如下列图，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的　S　极，当压力增大时，电磁线的磁性会　增强　．
考点：
安培定那么；影响电磁铁磁性强弱的因素．菁优网版权所有
专题：
磁现象、电生磁．
分析：
〔1〕据安培定那么分析即可判断：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向；故由电流的方向结合右手螺旋定那么可判出通电螺线管的磁极；
〔2〕根据压力变化判断电阻阻值如何变化，然后应用欧姆定律判断电路电流如何变化，再判断电磁铁磁性如何变化；
解答：
解：当开关S闭合后，电流由上端流入，据安培定那么可知，该螺线管的下端是N极，螺线管的上端相当于电磁铁的S极，
阻值随所受压力增大而减小，当压力增大时，电阻Rx阻值减小，电路总电阻减小，电源电压不变，由欧姆定律可知，电路电流增大，电磁铁的磁性会增强；
故答案为：S；增强．
点评：
此题考查了判断电磁铁极性、电磁铁磁性强弱如何变化等问题，分析清楚电路结构、应用安培定那么、欧姆定律、串联电路特点即可正确解题．
18．〔2分〕〔2022•德州〕如下列图，桌面上有甲、乙两个相同的容器，有体积相等的实心木球和实心铜球，容器中分别装有等质量的水和酒精，水、酒精、木球和铜球的密度关系为ρ酒精＜ρ木＜ρ水＜ρ铜，将木球放入水中，铜球放入酒精中〔无液体溢出〕，静止时，甲、乙两容器对桌面的压强分别为p1和p2，木球和铜球所受浮力分别为F1和F2，那么p1　小于　p2，F1　小于
