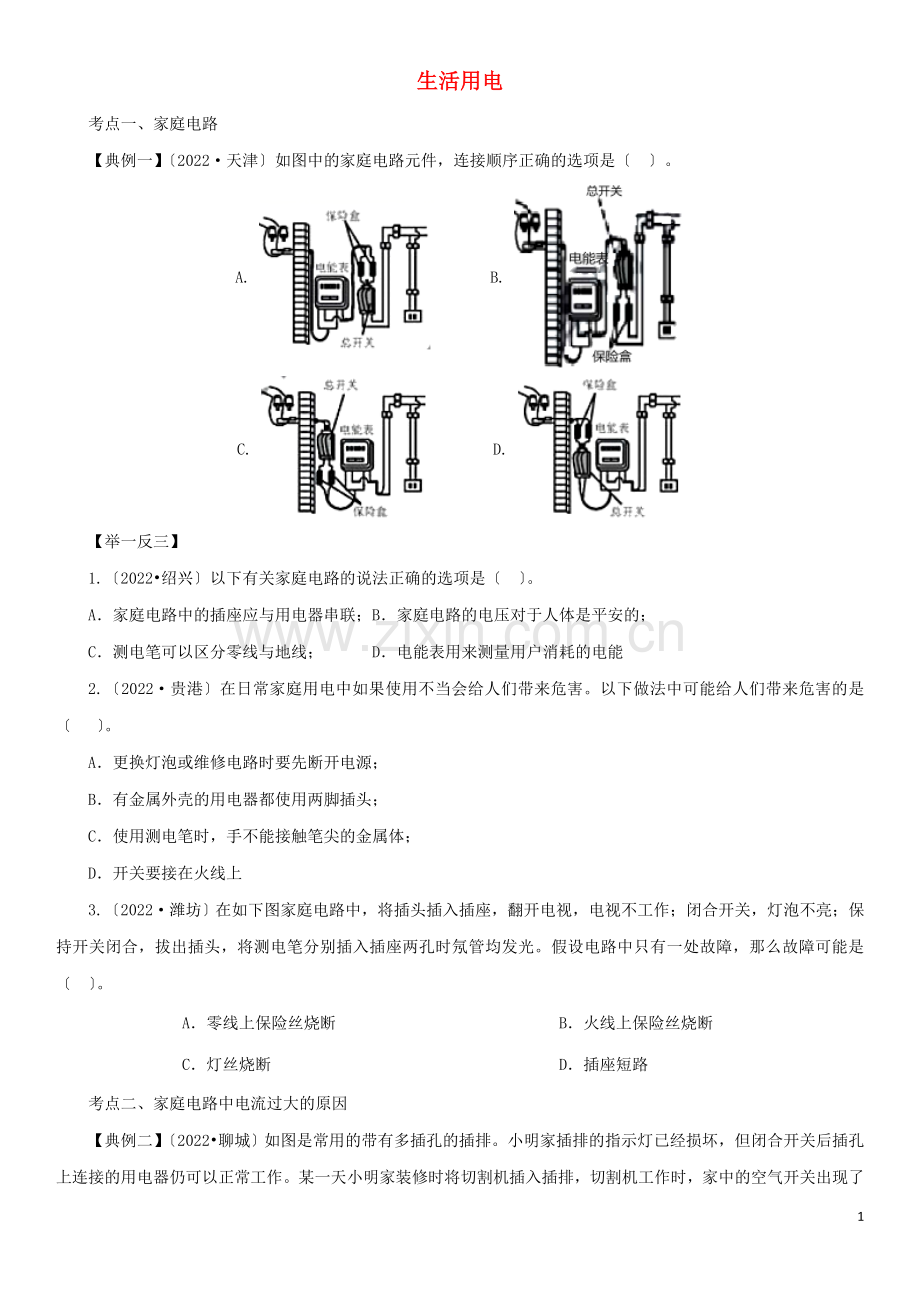

生活用电
考点一、家庭电路
【典例一】〔2022·天津〕如图中的家庭电路元件，连接顺序正确的选项是〔 〕。
A. B.
C. D.
【举一反三】
1.〔2022•绍兴〕以下有关家庭电路的说法正确的选项是〔 〕。
A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是平安的；
C．测电笔可以区分零线与地线； D．电能表用来测量用户消耗的电能
2.〔2022·贵港〕在日常家庭用电中如果使用不当会给人们带来危害。以下做法中可能给人们带来危害的是〔 〕。
A．更换灯泡或维修电路时要先断开电源；
B．有金属外壳的用电器都使用两脚插头；
C．使用测电笔时，手不能接触笔尖的金属体；
D．开关要接在火线上
3.〔2022·潍坊〕在如下图家庭电路中，将插头插入插座，翻开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。假设电路中只有一处故障，那么故障可能是〔 〕。
A．零线上保险丝烧断
B．火线上保险丝烧断
C．灯丝烧断
D．插座短路
考点二、家庭电路中电流过大的原因
【典例二】〔2022•聊城〕如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象。那么以下说法中正确的选项是〔 〕。
A．插排上的插孔与指示灯是串联关系；B．“跳闸〞的原因一定是电路发生了断路；
C．“跳闸〞的原因一定是电路发生了短路；D．“跳闸〞的原因可能是电路总功率过大
【举一反三】
1.〔2022·遂宁〕电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，以下关于家庭用电平安的说法中错误的选项是〔 〕。
A.控制用电器的开关应接在用电器和火线之间；
B.假设空气开关“跳闸〞，一定是使用了大功率用电器；
C.发现电路起火，应立即断开电源开关，切断电路；
D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的平安措施
2.〔2022•聊城〕如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象。那么以下说法中正确的选项是〔 〕。
A．插排上的插孔与指示灯是串联关系；B．“跳闸〞的原因一定是电路发生了断路；
C．“跳闸〞的原因一定是电路发生了短路；D．“跳闸〞的原因可能是电路总功率过大
3.〔2022•枣庄〕在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是〔 〕。
〔1〕电路中增加大功率的用电器；〔2〕插座中的两个线头相碰；
〔3〕开关中的两个线头相碰； 〔4〕户外输电线绝缘皮破损。
A．〔1〕和〔2〕 B．〔2〕和〔3〕 C．〔1〕和〔3〕 D．〔2〕和〔4〕
考点三、平安用电
【典例三】〔2022菏泽〕以下各项操作中，不符合平安用电原那么的是〔 〕。
A．更换电灯泡时，要断开电源开关
B．使用验电笔时，手要接触验电笔后端的金属局部
C．在家庭电路的前端安装空气开关
D．电器电线绝缘皮破损了，仍然继续使用
【举一反三】
1.〔2022·湘潭〕以下做法符合平安用电要求的是〔 〕。
A．用湿布擦拭正在工作的台灯；
B．在未断开电源的情况下更换灯泡；
C．一个插座上同时使用多个大功率用电器；
D．家庭电路中安装保险丝或空气开关
2.〔2022·岳阳〕以下做法符合平安用电要求的是〔 〕。
A．开关接在用电器和零线之间；
B．用正在充电的 玩游戏；
C．电冰箱的金属外壳未接地；
D．切断电源后，再进行电路维修
3.〔2022•广安〕关于家庭电路和平安用电，以下说法中正确的选项是〔 〕。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
C．低于220V的电压对人体都是平安的；
D．假设空气开关“跳闸〞，一定是电路中出现了短路
答案
考点一、家庭电路
【典例一】〔2022·天津〕如图中的家庭电路元件，连接顺序正确的选项是〔 〕。
A. B.
C. D.
【答案】B。
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比拟方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比拟方便，保险装置安装在总开关的后面。故只有B正确。应选B。
【举一反三】
1.〔2022•绍兴〕以下有关家庭电路的说法正确的选项是〔 〕。
A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是平安的；
C．测电笔可以区分零线与地线； D．电能表用来测量用户消耗的电能
【答案】D。
【解析】A、家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A错误；
B、对人体的平安电压是不高于36V，家庭电路的电压是220V，所以家庭电路的电压对于人体是不平安的；故B错误；
C、零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能区分零线与地线，但测电笔可以区分火线和零线，故C错误；
D、电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。应选D。
2.〔2022·贵港〕在日常家庭用电中如果使用不当会给人们带来危害。以下做法中可能给人们带来危害的是〔 〕。
A．更换灯泡或维修电路时要先断开电源；
B．有金属外壳的用电器都使用两脚插头；
C．使用测电笔时，手不能接触笔尖的金属体；
D．开关要接在火线上
【答案】B。
【解析】A．更换灯泡或维修电路时要先断开电源，这种做法符合平安用电原那么，故A不符合题意；
B．有金属外壳的用电器使用的是三脚插头，这样才能使金属外壳接地，从而在使用用电器时，防止因金属外壳带电而引起触电事故，故B符合题意；
C．使用测电笔时，为了防止触电事故，手不能接触笔尖的金属体，故C不符合题意；
D．根据平安用电原那么，开关要接在火线上，故D不符合题意。故应选B。
3.〔2022·潍坊〕在如下图家庭电路中，将插头插入插座，翻开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。假设电路中只有一处故障，那么故障可能是〔 〕。
A．零线上保险丝烧断
B．火线上保险丝烧断
C．灯丝烧断
D．插座短路
【答案】A。
【解析】将插头插入插座，翻开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；假设灯丝烧断，那么电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的〔即插孔的左孔通过灯泡、开关与火线相连，如以下图〕；插孔的右孔能使氖管发光，说明红色线是通的〔即火线是完好的〕，综合分析可知是A点左侧的零线断路〔可能是零线上保险丝烧断〕。
应选A。
考点二、家庭电路中电流过大的原因
【典例二】〔2022•聊城〕如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象。那么以下说法中正确的选项是〔 〕。
A．插排上的插孔与指示灯是串联关系；B．“跳闸〞的原因一定是电路发生了断路；
C．“跳闸〞的原因一定是电路发生了短路；D．“跳闸〞的原因可能是电路总功率过大
【答案】D。
【解析】A、插排上的插孔与指示灯是并联的，故A错误；
BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。应选D。
【举一反三】
1.〔2022·遂宁〕电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，以下关于家庭用电平安的说法中错误的选项是〔 〕。
A.控制用电器的开关应接在用电器和火线之间；
B.假设空气开关“跳闸〞，一定是使用了大功率用电器；
C.发现电路起火，应立即断开电源开关，切断电路；
D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的平安措施
【答案】B。
【解析】A、控制用电器的开关与用电器串联，并接在火线和电灯之间。故A正确；
B、假设空气开关“跳闸〞是家庭电路中电流过大造成的，可能是总功率过大，也可能是电路中发生了短路，故B错误；
C、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故C正确；
D、有金属外壳的用电器，必须使用三孔插座，接好地线，以防止漏电危及人身平安，故D正确。应选B。
2.〔2022•聊城〕如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象。那么以下说法中正确的选项是〔 〕。
A．插排上的插孔与指示灯是串联关系；B．“跳闸〞的原因一定是电路发生了断路；
C．“跳闸〞的原因一定是电路发生了短路；D．“跳闸〞的原因可能是电路总功率过大
【答案】D。
【解析】A、插排上的插孔与指示灯是并联的，故A错误；
BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸〞现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。应选D。
3.〔2022•枣庄〕在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是〔 〕。
〔1〕电路中增加大功率的用电器；〔2〕插座中的两个线头相碰；
〔3〕开关中的两个线头相碰； 〔4〕户外输电线绝缘皮破损。
A．〔1〕和〔2〕 B．〔2〕和〔3〕 C．〔1〕和〔3〕 D．〔2〕和〔4〕
【答案】A。
【解析】〔1〕电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
〔2〕插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
〔3〕开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
〔4〕户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是〔1〕〔2〕。应选A。
考点三、平安用电
【典例三】〔2022菏泽〕以下各项操作中，不符合平安用电原那么的是〔 〕。
A．更换电灯泡时，要断开电源开关
B．使用验电笔时，手要接触验电笔后端的金属局部
C．在家庭电路的前端安装空气开关
D．电器电线绝缘皮破损了，仍然继续使用
【答案】D。
【解析】A、更换灯泡、维修电器时容易碰到金属局部，切断电源可以保证金属局部不带电，不发生触电事故。故A符合平安用电原那么；
B、使用测电笔时，手要与笔尾金属体接触，这样才能区分零线和火线。故B符合平安用电原那么；
C、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关。故C符合平安用电原那么；
D、电线的绝缘皮破损时应及时更换，否那么容易发生触电事故。故D不符合平安用电原那么。应选D。
【举一反三】
1.〔2022·湘潭〕以下做法符合平安用电要求的是〔 〕。
A．用湿布擦拭正在工作的台灯；
B．在未断开电源的情况下更换灯泡；
C．一个插座上同时使用多个大功率用电器；
D．家庭电路中安装保险丝或空气开关
【答案】D。
【解析】A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，故A错误；
B、在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故B错误；
C、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故C错误；
D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，故D正确。应选D。
2.〔2022·岳阳〕以下做法符合平安用电要求的是〔 〕。
A．开关接在用电器和零线之间；
B．用正在充电的 玩游戏；
C．电冰箱的金属外壳未接地；
D．切断电源后，再进行电路维修
【答案】D。
【解析】A、开关应安装在电灯和火线之间，故A错误；
B、假设用正在充电的 玩游戏，容易发生 电池爆炸事故，故B错误；
C、电冰箱的金属外壳应接地，这样可防止因电器漏电而触电，故C错误；
D、进行家电维修时，必须先切断电源，再进行维修，不会造成触电事故，故D正确。应选D。
3.〔2022•广安〕关于家庭电路和平安用电，以下说法中正确的选项是〔 〕。
A．使用试电笔时，手指不能触碰试电笔上端的金属帽；
B．金属外壳的用电器必须接地；
C．低于220V的电压对人体都是平安的；
D．假设空气开关“跳闸〞，一定是电路中出现了短路
【答案】B。
【解析】A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾的金属帽。故A错误；
B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，防止触电。故B正确；
C、经验证明，只有不高于36V的电压对人体才是平安的。故C错误；
D、空气开关“跳闸〞，说明电路电流太大，原因是电路中出现了短路或用电器的总功率过大。故D错误。应选B。
