高性能重质混凝土的制备.pdf

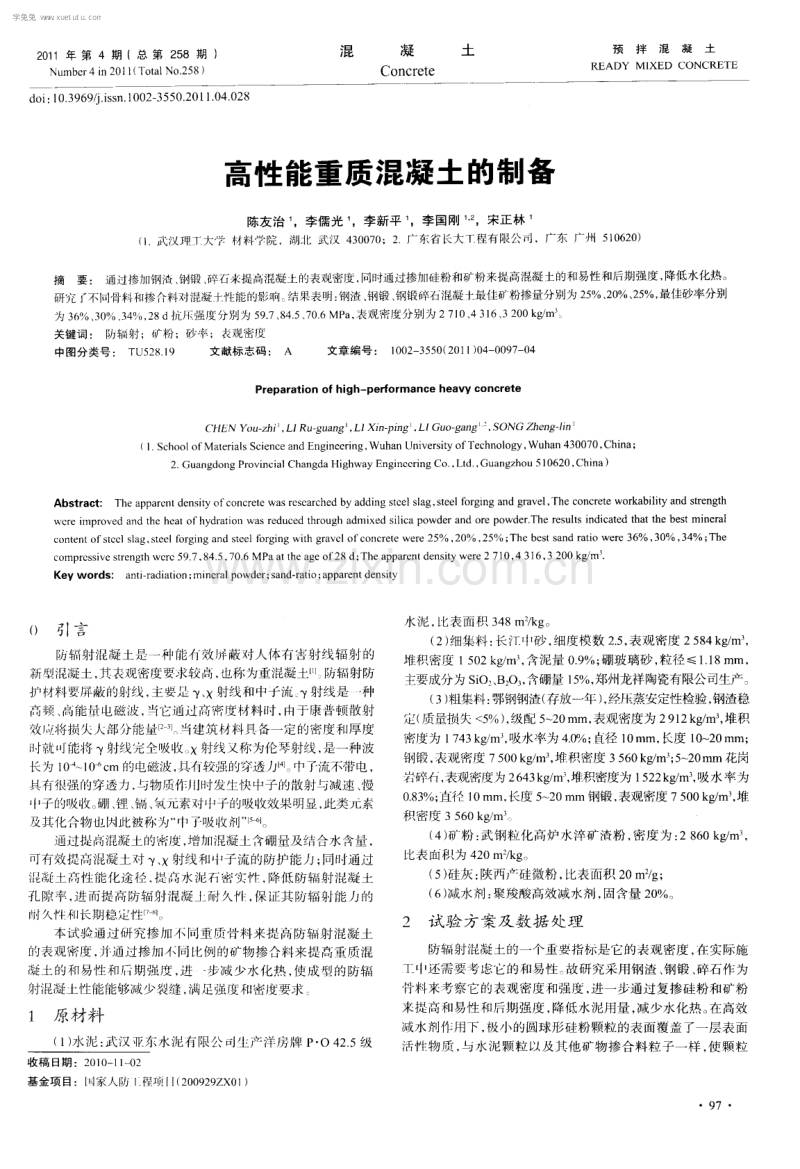

2 0 1 1 年 第 4 期 (总 第 2 5 8 期 Nu mb e r 4 i n 2 0l l ( To t a l No ． 2 5 8) 混 凝 土 Co nc r e t e 1 O 3 9 6 9 ~ ． i s s n ． 1 0 0 2 — 3 5 5 0 ．2 0 1 1 ． 0 4 0 2 8 预拌混凝土 READY M I XE D CoNC RET E 高性能重质混凝土的制备 陈友治 ， ，李儒光 ’ ，李新平 ，李国刚 ，宋正林 ( 1 ． 武 汉卵_ r大学材料千 院，湖北 武汉 4 3 0 0 7 0 ；2 广东省 长大 T程有 限公 司，广东 F - + l、 l 5 1 0 6 2 0 ) 摘要 ： 通过掺加钢渣 、 钢锻 、 碎石米提高混凝土 的表观密度 ， 同时通过掺加硅粉和矿粉来提高混凝 土的和易性和后期强度 ， 降低水化热 。 研究 r不I 百 】 骨料 和掺合料对混凝十性能的影响 结 果表明 ： 钢渣 、 钢锻 、 钢锻碎石混凝 最佳矿粉掺量分别为 2 5 ％、 2 0 ％、 2 5 ％， 最佳砂率分别 为 3 6 ％、 3 0 ％、 3 4 ％， 2 8 d抗压强 度分别 为 5 9 ． 7 、 8 4 5 、 7 0 6MP a ， 表观密度分别为 2 7 1 0 、 4 3 1 6 、 3 2 0 0 k ed m。 关键词 ： 防辐射 ；矿粉 ；砂卒 ；表观密度 中图分类号 ： T U 5 2 8 1 9 文献标志码 ： A 文章编号 ： 1 0 0 2 — 3 5 5 0 ( 2 0 1 I ) 0 4 — 0 0 9 7 — 0 4 Pr e pa r a t i on o f h i gh -pe r f or m a nc e h ea v y c onc r e t e CHEN Yo u - z b i ． L』 Ru — gu a n g。 ， LI Xi n - p i n g ， L／Gu o — g a n g ， S ONG Z he n g - l i n S c h oo l o f M a t e r i a l s S c i e n c e a n d E ng i n e e r i n g， W u h a n Un i v e r s i t y o f T e c h n o l o g y， W uh a n 4 3 0 0 7 0， Ch i n a 2 ． Gu a n g d o n g P r o v i n c i a l Ch a n g d a Hi g h wa y E ng i n e e r i n g Co， L t d ， Gu a n g z h ou 5 1 0 6 2 0， Chi n a) Abs t r a c t ： Th e a p p a r e n t d e n s i t y o f c o n c r e t e wa s r e s e a r c h e d b y a d d i n g s t e e l s l a g， s t e e l f o r g i n g a n d g r a v e l ， Th e c o n c r e t e wo r k a bi l i t y a n d s t r e n g t h c r e i mp r o v e d a n d t h e h e a t o f h y d r a t i o n wa s r e d u c e d t h r o u g h a d m i x e d s i l i c a po wd e r a n d o r e p o wd e r ． Th e r e s u l t s i n d i c a t e d t ha t t h e b e s t m i n e r a l c o n t e nt o f s t c c l s l a g， s t e e l f o r g i n g a n d s t e e l f o r g i n g wi t h g r a v e l o f c o n c r e t e we r e 2 5 ％ ， 2 0 ％ ， 2 5 ％ ； Th e b e s t s a n d r a t i o we r c 3 6 ％ ， 3 0 ％ ， 3 4 ％ ； Th e c o mp r e s s i v e s t r e n g t hwe r e 5 9 ． 7． 8 4 5． 7 0 6M Pa a tt h e a g e o f2 8 d； Th e a p p a r c n t d e n s i t ywe r e 2 71 0， 4 31 6， 3 2 0 0 k g ／ m ． Key w or ds ： a n t i — r a d i a t i o n； mi n e r a l p o wd e r ； s a n d - r a t i o； a p p a r e n t d e n s i t y 0 引言 防车 鬲 射混凝 土是 一 种能何 效J 井蔽 对人 体有害射 线辐射 的 新 混凝土 ， 其表观密度要求较 高， 也称为重混凝土⋯ j 防辐射防 护材料要屏蔽的射线 ， 主要足 ^ y 、 X射线和中子流 射线是 种 高频 、 高能苗电磁波 ， 当它通过 高密度材料时 ， 南于康普顿散 射 放心将损火人郜分能量 2 _ l当建筑材料 具备一 定的密度 和厚 度 时就 【 JJ ‘ 能将 射线完仝吸收。 X射线 又称为伦 琴射线 ， 是一种 波 长为 l 0 1 0 c m的电磁波， 具仃较强的穿透 乃㈤ 。 巾了流不带电 ， 具有 强的穿透 力， 与物质作川时发生快 中子 的散射与减速 、 慢 l 子的暇收。 硼 、 锂 、 镉 、 氧元素对 t 子的吸收效果 明显 ， 此类元素 及其化合物 也 此被称为“ 巾了吸收齐 ” 1 。 通过提 高混凝土的衔度 ， 增加混凝 上含硼量及结合水含量 ， 可有效提高混凝 土对 、 X射线 和 1 l 子流 的防护能 力 ； 同} J 1J ‘ 通过 混凝土 高性 能化途径 ， 提离 水泥石密实忡 ， 降低 防辐射 混凝 土 孑 L 隙亭 ， 进而提高 防辐射混凝 上耐 久 r I： ， 保 征其防辐身 IJ 能 的 久忡 长 期 稳 定性 I ． ． 本试验通过研 究掺加小 同重 质骨料来 提高 防辅 射混凝 土 的表观 密度 ， 行通过掺加小 比例的矿物掺合料来提高重质 混 凝 土的和易性 和 期强度 ， 进一 步减少水化热 ， 使成 的防车 鬲 射混凝土性能能够减 少裂缝 ， 满足强度和密度要求 ： 1 原 材 料 ( 1 ) 水 泥 ： 武汉 东水泥有限公 刮生产洋 房牌 P 0 4 2 ． 5级 收稿 日期 ：2 O 1 O - 1 1 — 0 2 基金项 目：[ } 家人 防 I ． 程项 ( 2 0 0 9 2 9 Z X0 1 ) 水泥 ， 比表面积 3 4 8 m2 ／ k g 。 ( 2 ) 细集料 ： 长汀r 砂 ， 细度模数 2 ． 5 ， 表观密度 2 5 8 4 k g ／ m ， 堆积密度 1 5 0 2 k g ／ m ， 含泥量 0 ． 9 ％； 硼玻璃砂 ， 粒径 ≤1 ． 1 8 m m， 丰要成分为 S i O 、 B O ， 硼量 1 5 ％， 郑州龙祥陶瓷有限公司生产 。 ( 3 ) 粗集料 ： 鄂钢钢渣( 存放一年 ) ， 经 蒸安定性检验 ， 钢渣稳 定( 质量损失 < 5 ％) ， 级配 5 ～ 2 0 mm， 表观密度 为 2 9 1 2 k g ／ m ， 堆积 密度为 1 7 4 3 k g ／ m ， 吸水卒为 4 ． 0 ％； 白 ：径 1 0 mm， 长度 1 0 ～ 2 0 mm； 钢般 ， 表观密度 7 5 0 0 k g ／ m ， 堆积密度 3 5 6 0 k e d m ； 5 ～ 2 0 m m花岗 岩辞 ， 表观密度为 2 6 4 3 k g ／ m3 , 堆积密度为 1 5 2 2 k g ／ m ， 吸水 率为 O ． 8 3 ％； 直 1 0 mm， 长度 5 ～ 2 0 mm钢锻 ， 表观密度 7 5 0 0 k g ／ m3 , 堆 积密度 3 5 6 0 k g ／ m ( 4 ) 矿粉 ： 武钢粒化高炉 水淬矿渣粉 ， 密度 为 ： 2 8 6 0 k g ／ m ， 比表面 { 为 4 2 0 m ／ k g ． ． ( 5 ) 硅灰： 陕两广 ： 硅做粉， 比表面积 2 0m2 ／ g ； ( 6 ) 减水 剂 ： 聚羧酸高效臧水剂 ， 固含量 2 0 ％。 2试 验 方 案及 数 据 处 理 防辐射混凝土 的一个重要指标是它 的表 观密度 ， 存实际施 1 I t 还需要考虑它 的和易性 。 故 研究采用 钢渣 、 钢锻 、 碎石作为 骨料来考察它 的表观密度 和强 度 ， 进一步通过复掺硅粉 和矿粉 末提高和易性和后期强度， 降低水泥用量， 减少水化热。 在高效 减水剂作用下 ， 极 小的圆球 形硅粉颗粒的表面覆盖 了一层表 面 活性物质 ， 与 水泥颗粒 以及其他矿 物掺合料粒 子一样 ， 使颗 粒 97 学兔兔 w w w .x u e t u t u .c o m 表面产生静电斥力， 由于颗粒的硅粉粒子远小于水泥粒子， 它 们在水泥颗粒之间起到“ 滚珠” 作用， 使水泥浆体的流动性增 加 。 另外 ， 没有掺入 硅粉或 其他 矿物掺料 浆体 中 ， 由于水 泥粒 子之间的孑 L 隙未被固体颗粒填充， 因此， 处于水泥颗粒表面的 水分较少 ， 而填 充于水泥颗粒 孑 L 隙 中的填充水很 多 ； 当硅粉或 其他 活性 矿物掺合料 的微细粒子填充 于水泥颗粒 间的孔 隙之 间隔水层加厚 ， 因而混合料的流动性增加[ 9 ]。 并且水化热降低 ， 可以减少微裂纹 的形 成 ， 阻止射线泄漏 。 因而在试 验中通过控 制硅 粉掺量 ， 改变矿粉掺 量 ， 最后 通过试验数据分 析确定最佳 掺量 。 2 ． 1 钢渣 混凝 土配合 比 根据 防辐射混凝土 配合 比设计原 则及 步骤设计钢渣 混凝 中时 ， 就将原来填充 于孑 L 隙中的填 充水置换 出来 ， 粒子 之间的 土配合 比， 见表 1 。 表 1 钢渣混凝土配合比 注 ： W／ C为有效水灰比 ， 单位用水量 中含有钢渣集料吸收的水量约 5 0 k g ／ m 左右 。 2 ． 1 ． 1 砂率对钢渣混凝土强度 的影响 量 5 ％， 考察矿粉掺量对钢渣混凝 土强 度的影响 ， 结果 如图 3 、 4 图 1 、 2为不同砂率钢渣混凝土标养 3 、 2 8 d抗折强度和抗 所示。 压强度。 从图 1 、 2可看出， 钢渣混凝土强度随砂率的增加先增 加后减少 ， 且 砂率在 3 6 ％左右变化 时 ， 钢渣 混凝 土强度最 大 ， 随后 降低 。 而且根据表 1 数据 ， 通过试验测得 2 8 d表观密度在 2 7 0 0 ~ 2 7 4 0 k g ／ m 之 间 ， 比普通f 昆凝土稍大 ， 但是 没有 明显 增 大， 主要是因为钢渣内部有很多孔结构， 导致表观密度降低， 并 且强度稍低 ， 但是制成 的混凝土 2 8 d强度大部分在 5 0 MP a以 上 ， 并且成本较低 ， 可以满足实 际应用。 ＼ 强 砂 率 ， ％ 图 1 不同砂率钢渣混凝土抗折强度关系曲线 砂 率 ／ ％ 图 2不同砂率钢渣混凝土抗压强度关 系曲线 2 ． 1 ． 2 矿粉掺量对钢渣混凝土强度的影响 本试验通过硅灰 、 矿粉复掺等质量取代水泥， 固定硅灰掺 98 羔 ＼ 鳗 矿粉掺量 ／ ( k g ／ m ) 矿粉掺量 ／ ( k g ／ m’ ) 图 4 矿粉掺量与钢渣混凝土抗压强度关 系曲线 从 图 3与 图 4可见 ， 钢渣混凝 土强度 随矿粉掺量增加呈先 逐渐增加后减小趋势， 并当矿粉掺量为 2 5 ％时， 强度达最大值。 在本试验范围， 钢渣混凝土复掺硅灰 、 矿粉适宜 的量为 5 ％硅灰 + 2 5 ％矿粉。 2 ． 2钢锻 混凝 土 配合 比 根据 防辐 射混凝土配合 比设计 原则及 步骤设 计钢锻混 凝 土配合比 ， 如表 2 所示 。 2 ． 2 ． 1 砂率对钢锻混凝土强度 的影响 图5 、 6为不同砂率钢锻混凝土标养 3 、 2 8 d抗折强度和抗 学兔兔 w w w .x u e t u t u .c o m 砂半 ， ％ 图 5 不 同砂率钢锻混凝土抗折 强度关 系曲线 砂 平 ／ ％ 图 6 不 同砂率钢锻混凝土抗压强度关系曲线 爪强度 从陶 5 、 6可看出， 钢锻混凝t强度随砂率的增加先增加后 减 少， f __1 ． 砂率存 3 0 ％时 ， 钢锻混凝 土抗折和抗压强 度最大 。 此时 表观密度为 4 4 6 2 k g ／ m 。 2 ． 2 2 砂毕对钢锻混凝土表观密度 的影响 【 璺 I 7为不同砂 率下 钢锻混凝 土标 养 2 8 d表观密瞍 ， 从图 7 可看 ， 随砂率增 加 ， 钢锻 混凝 土表 观密度 大幅 下降 ， 砂 牢为 2 6 ％f ] ,j ， 混凝土 的表观 密度为 4 6 5 2 k g ／ m ， 砂率继续增 大J q J 3 4 ％ 叫， 混凝土表观密度为 4 2 1 4 k g ／ m ， 降幅明显减小。 探其原 可 能是 ， 低砂碍 墨 时 ， 细集料 较少 ， 粗集料较 多， 混凝土为骨架一 孑 L 隙 结构 ， 此时混凝土的表观密度较大 ， 随着砂 率的增加 ， 细集 料增 多 ， 粗 集料 减少 ， 混 凝土逐渐变成 密实一 骨架 结构 ， 砂率继续 增 力 f 】 ， 混凝土变成悬浮一 密实结构 ， 当砂率的变化引起混凝土 内部 结卡 勾 变化时 ， 其表观密度变化明显 2 ． 2 ． 3 矿粉掺量对钢锻混凝土强度的影响 利用硅灰 、 矿粉 复掺技术等 质量取代水 泥 ， 困定硅灰掺 量 5 ~／ 0 ， 考察矿粉掺量对钢渣混凝土强度的影响 ， 结果如图 8 、 9 所示。 从罔 8 、 9可知 ， 随矿粉 掺量增加 ， 钢锻 混凝土 强度呈先增 加后 减 、 趋 势 ， 并 当矿 粉掺 量 为 2 o ％u ,t， 即掺 量为 1 0 0 k g ／ m 4 7 00 ， 4 60 0 点 o0 娄 4 4 0 0 4 3 00 4 200 2 8 30 32 34 砂 率 ， ％ 图 7砂率与钢锻 混凝 土表观密 度关 系曲线 矿粉 掺量 ／ ( k g ／ m 1 矿粉 掺量 ／ ( k g ／ m ) 图 9矿粉掺量与钢渣混凝土抗压强度关 系曲线 时混凝士 2 8 d抗折和抗压强度达最 大值 ， 凶此 ． 本试验范同 ， 钢 锻混凝土矿物细掺料最佳掺量为 5 ％硅灰 + 2 0 ％矿粉。 早期掺合 料强度 表现不 明显 ，主要可能是早期硅粉和矿粉没有独立 的水 硬性 ， 『 在后期 与水泥水化反应产 生的 C a ( O H) 及其他水化物 之间发生火山厌反应 ， 生成低碱性水化硅酸钙 ， 提高后期强度。 2 ． 3钢锻碎 石 混凝 土 配合 比 为降低成本 ， 利用碎石取代钢锻 ， 按质量 比， 碎石 ： 钢锻 = 1 ： 1 9 9 学兔兔 w w w .x u e t u t u .c o m 配成复合粗集料， 根据防辐射混凝土配合比设计原则及步骤设 计钢锻碎石混凝土， 具体配合比见表 3 。 2 ． 3 ． 1 砂率对钢锻碎石混凝土性能的影 响 图 1 0为不同砂率下钢锻碎石混凝 土抗 压强度 曲线 ， 图 1 1 为不 同砂率下 钢锻碎石混凝 表观密度 曲线 ， 从 图 1 0 、 1 1 可 见， 当砂率为 3 4 ％时， 强度最高 ， 表观密度在 3 2 0 0 k g ／ m 左右 ， 当 砂率为 3 6 ％时 ， 继续增 加混凝土表 观密度下降趋势 明显变缓 。 图 1 1 为钢锻碎 混凝土砂率与表观密度关系曲线 ， 从 图可见 ， 随着砂率增加表观密度不断下 降 ， 主要是砂 占据了一部分钢锻 的体积， 而砂的密度比钢小得多， 故表观密度不断下降。 2 ． 3 ． 2 矿粉掺量对钢锻碎石混凝土强度的影响 利用硅灰 、 矿粉 复掺技术等 质量取代水泥 ， 固定硅灰 掺量 5 ％， 考察矿粉掺量对钢锻碎石混凝土强度的影响， 结果如图 l 2 所示 表 3 钢锻碎石混凝 土配合 比 砂 率 ／ ％ 图 1 0不同砂率对 钢锻碎石混凝土抗压 强度关 系曲 E 、 梅 密 砂率 ／ ％ 矿粉掺量 ／ ( k g ／ m ) 图 1 2 矿粉掺量与钢锻碎石混凝土抗压强度关系曲线 1 00 从 图 1 2可知 ， 随矿粉掺量增加 ， 钢锻混凝土强度呈先增加 后减小趋势 ， 并 当矿粉掺量为 2 5 ％时， 混凝土强度达最大值 ， 因此 ， 本试验范围 ， 钢锻混凝 土矿物细掺料最佳掺量 为 5 ％硅灰 + 2 5 ％ 矿 粉 。 早 期掺合料强 度表现不明显 ， 主要可 能是早期硅粉和矿 粉 没有独立的水硬性， 而在后期 与水 泥水化反应产生 的 C a ( O H) 及其他水化物 之间发生反应 ， 生成低 碱性水化硅 酸钙 ， 提高 后 期强度。 3 结构分析 3 ． 1 宏观 分析 图 1 3 、 1 4分别 为钢 锻碎石 防辐 射高性 能混凝土和 钢锻防 辐射高性能混凝土宏观表面结构 。 图 1 3 钢锻+ 碎石防辐射混凝土形貌 图 1 4 钢锻 防辐射混凝土形貌 下转第 1 1 7页 学兔兔 w w w .x u e t u t u .c o m f 2 7 ] WI L D S ， S AB I R B B ， B A 1 J ．S e l f — c o m p e n s a t i n g a u t o g e n o u s s h r i n k a g e i n P o ~ l a n d c e m e n t — — me t a k a o l i n - fl y a s h p a s t e s [ J 1 ． Ad v a n c e s i n C e me n t Re s e a r c h ， 2 0 0 0， 1 2 ( 1 ) ． [ 2 8 1 ~ U 数华 ， 何林 ． 聚丙烯纤维 混凝土抗裂 性的试验研 究l J 1． 化学建 材 ， 2 0 0 5 ， 2 1 ( 2 ) ： 5 0 — 5 2 ． f 2 9 1 宁超， 赵帅， 李国忠． 改性聚丙烯纤维对水泥砂浆抗干燥收缩性能的 影B I5] [ J 1 ．建筑砌块与砌块建筑， 2 0 0 9 ( 4 ) ： 5 0 — 5 1 ． [ 3 O ] 陈德鹏 ， 钱春 香 ， 高桂波 ， 等 ． 高吸水树脂对混凝 土收缩开裂 的改善 上接第 1 0 0页 南图 1 3 看出， 水泥石将细集料胶结在一起形成砂浆， 砂浆 填充 在钢锻和化 岗岩碎石孔 隙中形成密实 的钢锻碎石混 凝土 结构 。 罔 1 4可 以看 出 ， 钢 锻在混凝土 中呈 三维 网络 状 ， 形 成较 为紧密堆积支撑结构 ，并且钢锻表面和胶凝材料形成啮合力 ， 导致钢锻混凝土强度较高。 3 ． 2 微 观 结构 结构 图 1 5为水胶 比 0 -3 1掺 5 ％硅灰 + 2 5 ％矿粉 的水泥石 S E M 形貌图。 图 1 5 防辐射高性能混凝 土水泥石 SE M形貌 从网 1 5可看出防辐射混凝土水泥石结构致密， 絮状水化硅 酸钙凝胶 、 铝箔 状水化硅 酸钙 和针状钙 矾石相互交织 在一起 ， 覆盖并填充在未水化水泥颗粒 表面及孑 L 隙 ， 形成致密的整体。 4结 论 通 过这些试验 ， 研究 了不 同砂率 、 矿粉 掺合料对钢 渣混凝 土 、 钢锻 混凝 土和钢锻碎 石混凝土 的性 能影 响 ， 如 强度和工作 性， 表观密度等一些指标 ， 最后通过宏观和微观分析， 得出结论 如下 ： ( 1 ) 钢渣混凝土最佳配合 比为水胶 比 0 ． 3 1 掺 5 ％硅灰 + 2 5 ％ 矿粉 ， 砂率 为 3 6 ％， 其 2 8 d强度 达到 5 9 ． 7 MP a ， 表 观密 度 为 2 7 1 0k g ／ m 以上 。 ( 2 ) 钢锻混凝土最佳 配合 比为水胶 比 0 ．3 1 掺 5 ％硅灰 + 2 0 ％ 矿粉 ， 砂率为 3 0 ％， 其 2 8 d强度达到 8 4 ． 5 MP a ， 表观密度为 4 31 6 kg ／ m 。 ( 3 ) 钢锻碎石混凝土最佳配合比为水胶比 0 ． 3 1 掺 5 ％硅灰 + 2 5 ％矿粉 ， 砂率为 3 4 ％， 其 2 8 d强度达到 7 0 ． 6 MP a ， 表观密度为 上 接 第 1 0 4页 [ 1 8 ] 朱红兵． 废弃水泥混凝土再生利用研究现状[ J J _ 中国水运 ， 2 0 0 7 ， 7 ( 2 ) ： 2 3 — 2 4 ． [ 1 9 】 毋雪侮． 建筑垃圾磨细粉作矿物掺合料对水泥物理力学性能的影 响l J 】 ．新型建筑材料， 2 0 0 4 ( 4 ) ： 7 6 — 7 9 ． [ 2 0 1 ~绿色生态混凝土技术及其研究现状【 J l _混凝土， 2 0 0 8 ( 5 ) ： 6 4 — 67 [ 2 1 ] 刘顺妮 ．水 泥一 混凝 土体 系环境影 响评价 及其应用研 究[ D_ ． 武汉 ： 武 汉理工大学 ． 2 0 0 3 ． 1 q - 用及其机理[ J I ．东南大学学报 ， 2 0 0 7 ， 3 8 ( 3 ) ： 4 7 5 — 4 7 8 ． 】 周宇 飞 ， 胡曙光 ， 王发洲 ， 等． 高吸水性树 脂颗粒对混 凝土自收缩 与 强度的影响l J 1 ．华中科技大学学报： 城市科学版 ， 2 0 0 8 ， 2 5 ( 1 ) ： 1 6 — 2 2 ． 作者简介 联系地址 联系电话 李林香 ( 1 9 7 5 一 ) ， 女 ， 博士生。 北京市海淀区大柳树路 2 号 中国铁 道科学研究院铁道建 筑研究所( 1 0 0 0 8 1 ) 1 3 6 8 3 6 6 2 8 3 5 3 20 0 k g ／ m 。 ( 4 ) 通过钢锻取代石子可以有效提高提高混凝土的有效密 度 ， 完全采用钢锻时 的混凝土的密度可以高达 4 6 5 2 k m 。 ( 5 ) 采用钢 渣取代石 子不但可 以提 高混凝土密 度 ， 还可 以 节省 资源 ， 利用废弃物 ， 减少环境 污染 。 而采用钢锻可 以明显提 高混凝土 的力学性能。 通过微观分析 ， 其 中硬化 的水 泥石 中， 絮状水化硅 酸钙凝 胶 、 铝箔状水化硅酸钙和针状钙矾石相互交织 、 覆盖 、 填充在未 水化水泥颗粒表面及孑 L 隙 ， 形成致密水泥石 ， 将细集料胶结在 一 起形成砂浆， 填充在钢锻和花岗岩碎石孔隙中形成密实的防 辐射混凝土结构。 参考文献 ： [ 1 ]李春晖 ， 牛荻涛． 矿物细掺料对 高性能混凝土碳化性能的影B ~[ C l ／ ／ 第 六届全 国土木工程研究生学术论坛 ， 清华大学 ， 2 0 0 8 ． 【 2 ]P H A N L T， C AR I N O N J ， DU T HI NH D． P r o c e e d i n g s o f i n t e r n a t i o n a l w o r k s h o p o n fi r e p e r f o r ma n c e o f h i g h — s t r e n g t h c o n c r e t e [ C ] ／ ／ G a i t h e r s — b u r g ， US A ： Na t i o n a l I n s t it u t e o f S t a n d a r d a n d Te c h n o l o g y， 1 9 97： 95一 l O 8 ． [ 3 ] 冯乃谦， 邢锋． 高性能混凝土技术( 第一版) [ M 】 ． 北京： 原子能出版社， 2 0 0 H0 5 — 7 ． [ 4 】雍本． 特种混凝土配合比手册[ M I ． 成都： 四川科学技术出版社， 2 0 0 3 ： 3 7 2 - 3 8 4 ． f 5 ]袁润章．胶凝材料学( 第二版) [ M 】 武汉： 武汉工业大学出版社， 1 9 9 6 ： l 3 7 -1 3 9 ． 【 6 ]李清 海 ， 姚 燕 ， 孙蓓 ． 磨细 矿渣对水 泥基材 料热膨 胀性 能影响 的研 究【 J J j 昆凝土 ， 2 0 0 9 ( 1 ) ： 8 4 — 8 8 ． [ 7 】李清海 ， 姚燕 ， 孙蓓． 集料对水泥基材料热 膨胀性能影响的研究I J J ．混 凝土 ， 2 0 0 7 ( 6 ) ： 1 — 4 ． [ 8 ]伍崇明， 丁德馨， 肖雪夫． 高密度混凝土辐射屏蔽试验研究与应用[ J J _ 原子能科学技术， 2 0 0 8 ， 4 2 ( 1 0 ) ： 9 5 7 — 9 6 0 ． [ 9 ]蒲心诚． 超高强高性能混凝土[ M ] ．重厌： 重庆大学出版社， 2 0 0 4 ： 2 7 ． 作者简介 联系地 址 联 系电话 陈友治( 1 9 6 9 一 ) ， 男， 博士， 教授 ， 研究方向 ： 新型生态建筑 材料。 武汉市武汉理工大学材料学院( 4 3 0 0 7 0 ) 1 31 3 5 6 9 7l 7 5 [ 2 2 1 缪昌文． 高性能混凝土外加剂[ M ] 京： 化学工业出版社， 2 0 0 8 ： 1 7 3 1 78 ． 作者简介 联 系地址 联 系电话 夏远英( 1 9 8 2 一 ) ， 男， 助理工程师， 从事预拌混凝土及外加 剂研究工作。 四川省成都市成华区龙潭寺建设村 5组 中建商品混凝土 成都有 限公 司( 6 1 0 0 5 2 ) l 3 6 4 8 0 6 7 7 3 9 l1 7 学兔兔 w w w .x u e t u t u .c o m
