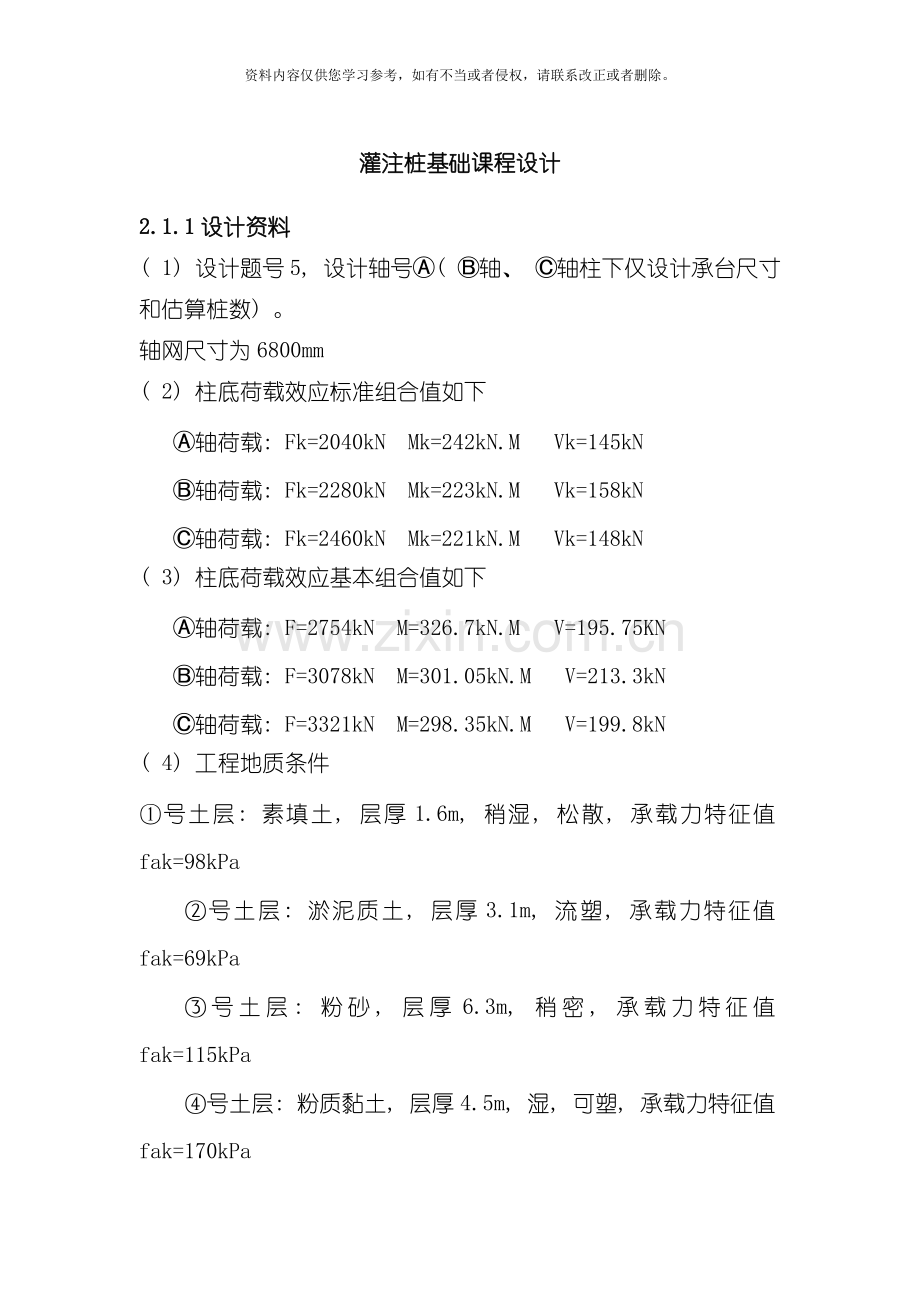

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。灌注桩基础课程设计2.1.1设计资料( 1) 设计题号5, 设计轴号( 轴、 轴柱下仅设计承台尺寸和估算桩数) 。轴网尺寸为6800mm( 2) 柱底荷载效应标准组合值如下轴荷载: Fk=2040kN Mk=242kN.M Vk=145kN 轴荷载: Fk=2280kN Mk=223kN.M Vk=158kN 轴荷载: Fk=2460kN Mk=221kN.M Vk=148kN( 3) 柱底荷载效应基本组合值如下 轴荷载: F=2754kN M=326.7kN.M V=195.75KN 轴荷载: F=3078kN M=301.05kN.M V=213.3kN 轴荷载: F=3321kN M=298.35kN.M V=199.8kN ( 4) 工程地质条件号土层: 素填土, 层厚1.6m, 稍湿, 松散, 承载力特征值fak=98kPa号土层: 淤泥质土, 层厚3.1m, 流塑, 承载力特征值fak=69kPa号土层: 粉砂, 层厚6.3m, 稍密, 承载力特征值fak=115kPa 号土层: 粉质黏土, 层厚4.5m, 湿, 可塑, 承载力特征值fak=170kPa号土层: 粉砂层, 厚度未揭穿, 中密-密实, 承载力特征值fak=285kPa( 5) 水文地质条件地下水位于地表下3.5m, 对混凝土结构无腐蚀性。( 6) 场地条件建筑物所处场地抗震设防烈度为7级, 场地内无可液化砂土、 粉土。( 7) 上部结构资料拟建建筑物为六层钢筋混凝土框架结构, 长5A, 宽9.6m。室外地坪高同自然地面, 室内外高差350mm, 柱截面尺寸500mm500mm.2.1.2灌注桩基设计建筑物基础设计方案采用混凝土沉管灌注桩, 具体设计方案如下: 室外地坪标高为-0.35m, 自然地面标高同室外地坪标高。根据建筑类型, 该建筑桩基设计等级为丙级, 拟采用直径为500mm的混凝土沉管灌注桩, 选用号土层粉砂层为持力层, 桩尖深入持力层1m, 设计桩长14.85m, 桩尖长0.5m, 初步设计承台高0.9m, 承台底面标高-1.65m, 桩顶深入承台50mm。( 1) 单桩承载力计算根据以上设计, 桩顶标高为-1.65m, 桩底标高为-16.5m, 桩长14.85m。单桩竖向极限承载力标准值计算=+=+, 查表4.2得: =3.140.5( 328+6.346+4.561+173) =1133kN=3.142450=481kN=1133+481=1614kN基桩竖向承载力设计值计算承台底部地基土为较松软的填土, 压缩性大, 因此不考虑承台土效应, 即承台效应系数, 则有: R=807kN根据上部荷载初步估计桩数为n=2.53, 取设计桩数为4根。2.1.3桩基的验算由于桩基所处的长度抗震设防烈度为7度, 且场内无可液化砂土、 粉土问题, 因此可不进行地震效应的竖向承载力验算。下面进行桩基竖向承载力验算。桩中心距取3.5d=1.75m, 桩心距承台边缘均为500mm, 根据桩数确定承台尺寸为2.75m2.75m, 矩形布桩( 见下图) 。承台及其上填土的总重为=2.752.751.6520=249.56kN计算时取荷载的标准组合=R1.2R0因此=694.02 kN1.2R=968.4kNkN0满足设计要求, 因此初步设计是合理的。2.1.4承台设计承台混凝土选用C25, , , 承台钢筋选用HRB335级, 。( 1) 承台内力计算承台内力计算荷载采用荷载效应基本组合值, 则基桩净反力设计值为( 2) 承台厚度及受冲切承载力验算为防止承台产生冲切破环, 承台应具有一定的厚度, 初步设计承台厚0.9m, 承台保护层后50mm, 则。分别对柱边冲切和角桩冲切进行计算, 以验算承台厚度的合理性。由于基桩为圆形桩, 则换算成等效方桩截面边宽为400mm, 承台计算简图如下: 柱对承台冲切承台受桩冲切的承载力应满足冲跨比=( 在0.251.0之间) ( 在0.251.0之间) 冲切系数 截面高度影响系数=0.99=21.2( 0.5+0.875) +1.2( 0.5+0.875) 0.9912700.85=5555kNkN故厚度为0.9m的承台能够满足柱对承台的冲切要求。角桩冲切验算承台受角桩冲切的承载力应满足下式从角桩内边缘到承台外边缘的距离为0.7m0.425, 0.425=( 在0.251.0之间) ( 在0.251.0之间) =故厚度为0.9m的承台能够满足角柱对承台的冲切要求。( 3) 承台受剪承载力计算承台剪切破环发生在柱边与桩边连线所形成的斜截面处, 对于截面, ( 在0.253.0之间) 剪切系数: 受剪切承载力高度影响系数截面剪力为V=2则=0.981.2712702.750.85=2851kNV=1662.36kN故满足抗剪切要求。( 4) 承台受弯承载力计算承台计算截面弯矩如下: 对于截面, 取基桩净反力最大值kN, 则2831.180.625=1039kN/m因此承台长边方向选用16120, 则钢筋根数n=, 实配钢筋, 满足要求。对于截面, 取基桩净反力平均值进行计算, 此时900-70=830mm则 kN/m 因此承台短边方向选用18190, 则钢筋根数n=, 实配钢筋, 满足要求。承台计算配筋简图如下: ( 5) 承台构造设计混凝土桩桩顶深入承台50mm, 两承台间设置联系梁, 梁顶面标高-0.7m, 与承台顶齐平, 梁宽250mm, 梁高400mm, 梁内主筋上下共412一般配筋,箍筋采用8200。承台底做100mm厚C10素混凝土垫层, 挑出边缘100mm。2.1.5桩身结构设计沉管灌注桩选用C25混凝土, 预制桩尖选用C30混凝土, 钢筋选用HPB235、 级。( 1) 桩身轴向承载力验算 桩顶轴向压力应符合=kN计算桩身轴心抗压强度时, 一般不考虑屈压影响, 故取稳定系数; 对于挤土灌注桩, 施工工艺系数; C25级混凝土, , 则=10.811.90.253.140.50.5 =1868.3kN=831.18kN故桩身轴向承载力满足要求。( 2) 桩身水平承载力验算每根基桩承受水平荷载为kN桩身按构造要求配筋, 桩身配612纵向钢筋, 则桩身配筋率为满足( 0.2%0.65%) 之间的要求。对于配筋率小于0.65%的灌注桩, 单桩水平承载力特征值为桩身为圆形截面, 故, 。由于, 查表4.12, 取桩侧土水平抗力系数的比例系数m=25。圆形桩计算宽度根据, , =6.753=6.7530.50.5=1.688=0.852.81.688=40.17=m柱顶最大弯矩系数取值: 由于桩的入土深度h=14.85m, 桩与承台固接。4, 取, 查表4.11得=0.926。=取在荷载效应标准组合下桩顶最小竖向力( 此时单桩水平承载力特征值最小) , =39801N=39.801kN=36.25kN故桩身水平承载力满足要求。( 3) 配筋长度计算基桩为端承摩擦型桩, 配筋长度不小于桩长的, 同时不宜小于, 则配筋长度取10m。钢筋锚入承台35倍主筋直径, 即3512=420mm。( 4) 箍筋配置采用6200螺旋式箍筋, 由于钢筋笼长度大于4m, 须每隔2m设一道12焊接加劲箍筋。2.1.6估算、 轴线柱下桩数( 1) 桩数估算设计、 轴线柱下桩基础的方法与轴线柱下相同, 单桩极限承载力标准值1173kN, 基桩竖向承载力特征值586.5kN。轴荷载: Fk=2280kN Mk=223kN.M Vk=158kN根据初步估计桩数, 即n=则轴下设计桩数为4根。轴荷载: Fk=2460kN Mk=221kN.M Vk=148kN 根据初步估计桩数, 即n=则轴下设计桩数为4根。( 2) 承台平面尺寸确定 根据估算的桩数和承台构造要求, 设计轴线承台尺寸为2.75m2.75m, 桩最小中心距1.75m, 桩边与承台边缘距离为0.5m; 设计轴线承台尺寸为2.75m2.75m, 桩中心距1.75m, 桩心与承台边缘距离为0.5m。、 轴承台布置如图:
