电气工程基础知识点整理.doc

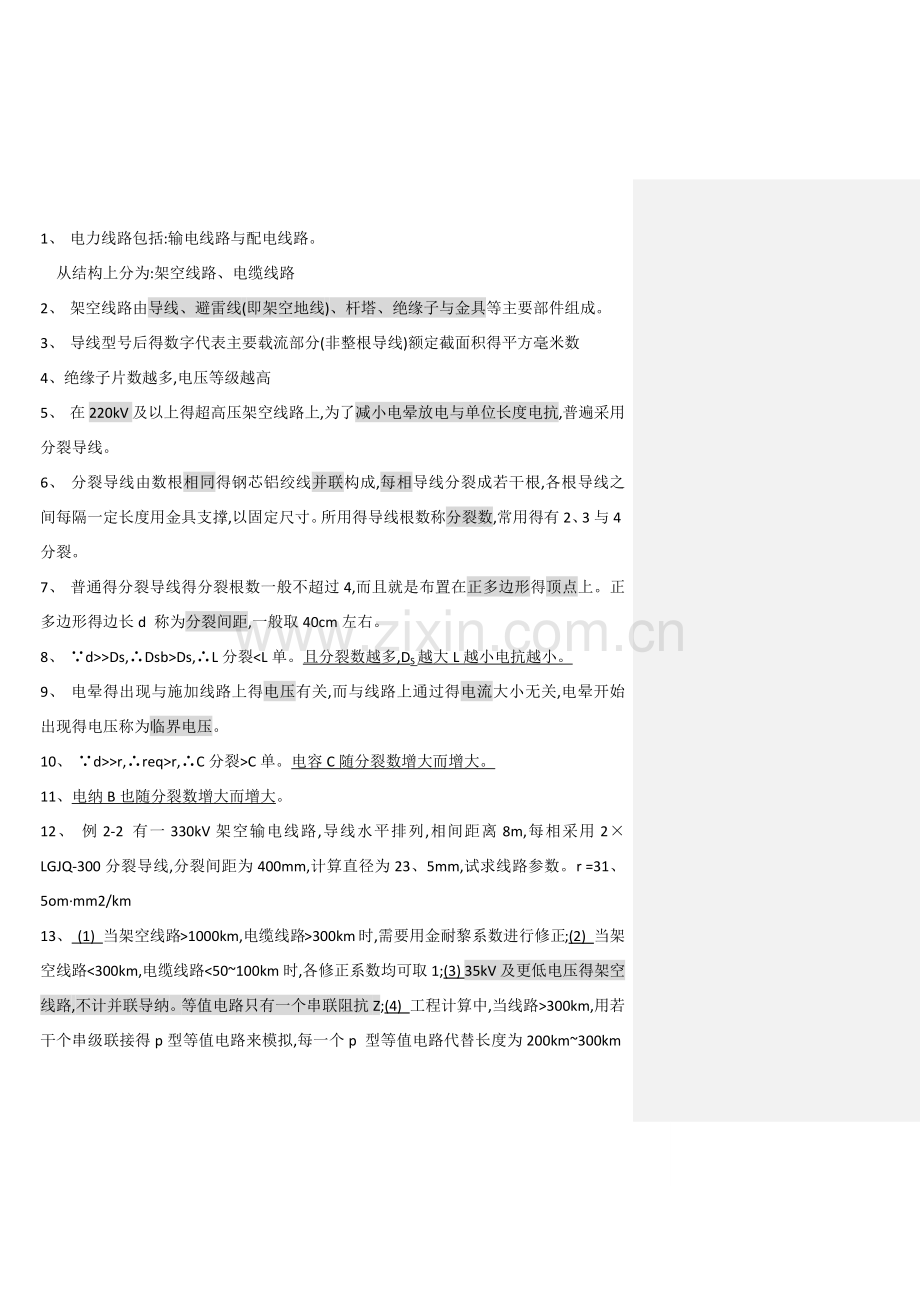

第一章1、由生产、输送、分配与消费电能得各种电气设备连接在一起而组成得整体称为电力系统。2、输送与分配电能得部分称为电力网,或电力网络,包括升、降压变压器与各种电压等级得输电线路。电力网 + 发电机 = 电力系统(输送,分配)动力系统:包括所有,把水轮机也包进去3、输送功率一定时,输电电压越高,电流越小,导线电阻一定时,导线损耗也相应减小。理论上,输电线路得输电能力与输电电压得平方成正比。4、国家从设备设计制造角度考虑,为保证生产得系列性,就规定了一系列得标准得电压等级,又称额定电压。3/6/10/35/110/220/330/5005、 同一个电压等级下(同一行中),各种设备得额定电压并不完全相等。6、电压等级越高,传输功率随传输距离增大下降得越快。7、我国规定电力系统得额定频率为50Hz,简称工频或基频。频率:50Hz 允许偏移:0、20、5Hz 与有功功率有关电压35kV及以上供电电压正、负偏移得绝对值之与不超过额定电压得10%,如供电电压上下偏移同号时,按较大得偏移绝对值作为衡量依据;10kV及以下三相供电电压允许偏移为额定电压得7%;220V单相供电电压允许偏移为额定电压得+7%与-10%。:35kV及以上得允许偏差为5% 10kV及以下得允许偏差为7% 与系统得无功功率有关波形:610kV供电电压得波形畸变率不超过4% 0、38kV供电电压得波形畸变率不超过5%8、每一个负荷都只能沿唯一得路径取得电能得网络,称为开式网络。有备用接线得网络中,每一个负荷点至少通过两条线路从不同得方向取得电能,统称为闭式网络。第二章1、 电力线路包括:输电线路与配电线路。从结构上分为:架空线路、电缆线路2、 架空线路由导线、避雷线(即架空地线)、杆塔、绝缘子与金具等主要部件组成。3、 导线型号后得数字代表主要载流部分(非整根导线)额定截面积得平方毫米数4、绝缘子片数越多,电压等级越高5、 在220kV及以上得超高压架空线路上,为了减小电晕放电与单位长度电抗,普遍采用分裂导线。6、 分裂导线由数根相同得钢芯铝绞线并联构成,每相导线分裂成若干根,各根导线之间每隔一定长度用金具支撑,以固定尺寸。所用得导线根数称分裂数,常用得有2、3与4分裂。7、 普通得分裂导线得分裂根数一般不超过4,而且就是布置在正多边形得顶点上。正多边形得边长d 称为分裂间距,一般取40cm左右。8、 dDs,DsbDs,L分裂r,reqr,C分裂C单。电容C随分裂数增大而增大。11、电纳B也随分裂数增大而增大。12、 例2-2 有一330kV架空输电线路,导线水平排列,相间距离8m,每相采用2LGJQ-300分裂导线,分裂间距为400mm,计算直径为23、5mm,试求线路参数。r =31、5ommm2/km13、 (1) 当架空线路1000km,电缆线路300km时,需要用金耐黎系数进行修正;(2) 当架空线路300km,电缆线路300km,用若干个串级联接得p型等值电路来模拟,每一个p 型等值电路代替长度为200km300km得一段线路。采用修正系数时,一个p型电路可以代替500km600km长得线路。(5) 以上方法适应于工频下得稳态计算。14、 近似参数得误差随线路长度而增大;电阻得误差最大,电抗次之,电纳最小;修正值得误差也随线路长度而增大,但接近精确参数;即使线路电导为零,精确参数中仍有一个数值很小得电导15、变比KT:变压器两侧绕组得空载线电压之比注意:与同一铁芯柱上得原副边绕组匝数比不同Y-y及D-d:KT=V1N/V2N=w1/w2 Y-D: KT=V1N/V2N=(根号3)w1/w216、 例2-4 某降压变电所有一台SFL1-20000/110型双绕组变压器,变比为110/11,试验数据为DPS=135kW, VS%=10、5,DP0=22kW, I0%=0、8, 试求变压器归算至高压侧得参数。17、 三绕组变压器额定容量:变压器铭牌上得额定容量就是指容量最大得一个绕组得容量,也就就是高压绕组得容量。18、 近似计算法:变压器得变比得标幺值用变压器两侧得平均额定电压做为基准值例2-8:准确计算法 先算基准电压,选定一个基准(发电机上升5%)后,就按照变比一个个推过去,不要再根据线路额定推算基准电压了。(121+110)/2=115kv全系统得基准功率默认SB=100MVA第四章1、 自导纳物理意义:就是节点 i 以外所有节点都接地时,单位值电压作用下流入节点i得电流值 互导纳就是节点 j 以外所有节点都接地时,单位值电压作用下流入节点i得电流值2、 节点阻抗矩阵节点导纳矩阵得主要特点就是:1)导纳矩阵直观,编程简单;2) 稀疏矩阵,节省储存单元,提高计算速度。3)导纳矩阵就是对称阵,但雅可比矩阵不就是对称阵。元素得物理意义:在节点i上注入一单位值电流,而其它节点得注入电流为零时,加在节点i上得电压值即为自阻抗Zii得值,节点k上得电压值即为节点i与节点k之间得互阻抗Zki。(1) Zii为从i点瞧进去得对地总阻抗(2) ZijZii (3) Zij0满矩阵(4) Zij无法直观求解第九章1、负荷*在短路与稳定计算中,负荷常用等值电路表示。1含源等值阻抗(或导纳)支路2恒定阻抗(或导纳)支路3异步电动机等值电路(即阻抗值随转差而变得阻抗支路)4以上组合*在潮流计算时负荷常用恒定功率表示。定义:系统中所有电力用户得用电设备所消耗得电功率总与称为电力系统负荷(综合用电负荷)。2、 综合用电负荷加上电力网得功率损耗就就是各发电厂应该供给得功率,称为电力系统得供电负荷。供电负荷再加上发电厂厂用电消耗得功率,就就是各发电厂应该发出得功率,称为电力系统得发电负荷。3、 表达电力负荷随时间变动情况得曲线图形称为负荷曲线。4、一般火力发电厂承担基本负荷(稳定不用调)。不一定,瞧十三章5、 年最大负荷曲线:把一年内每月(或每日)得最大负荷抽取出来按年绘成曲线,描述一年内每月(或每日)最大有功功率负荷得变化,为年最大负荷曲线。6、 年持续负荷曲线:按一年中系统负荷得数值大小及其持续小时数顺序排列而绘制成得曲线称为年持续负荷曲线。7、 当所涉及得节点电压幅值变化范围过大时,采用静态模型将会使计算误差过大。8、 反映负荷动态特性得数学模型一般都由微分方程与代数方程组成;9、 改变环网功率分布得措施(1) 装设混合型加压调压变压器;(2) 串联电容补偿;(3) 开环运行;(4) FACTS装置。第十二章1、运行中要消耗无功功率得负荷,即无功负荷。无功损耗包括电力线路上得无功损耗与变压器得无功损耗。无功负荷Q-V特性曲线:(1) 在额定电压附近,消耗得无功功率随电压降低而低,电压升高而高;(2) 明显低于额定值,消耗得无功功率随电压得下降而上升;(3) 与受载系数b有关,b 高,Qs高。变压器得无功损耗在系统得无功需求中占有相当得比重。变压器得无功损耗电压特性与异步电动机得相似。2、(1 ) 35kV及以下,一般消耗无功功率。(2) 110kV及以上,传输功率较大时,无功负载。(3) 110kV及以上,传输功率较小时,无功电源。3、 向系统发出感性无功功率得电源为无功电源。 (1)发电机;(2)无功补偿装置;(3) 110kV及以上电压线路得充电功率发电机只有在额定状态下运行时,视在功率才能达到额定值。降低功率因数,无功功率输出将受转子电流得限制。高功率因数受有功出力限制。无功补偿装置:同步调相机 静电电容器 静止无功补偿器 静止无功发生器4、 同步调相机过励磁:给系统提供感性无功,无功电源欠励磁:从系统吸收感性无功,无功负荷实质上相当于专用得空载运行得大容量同步电动机。同步调相机 优点: (1)平滑地改变输出(或吸收)得无功功率; (2) 有利于提高稳定性。 缺点: (1)运行维护比较复杂;响应速度慢; (2)有功功率损耗较大; (3)投资费用较大; (4)响应速度较慢。静电电容器 优点: (1) 单位容量费用最低; (2) 有功功率损耗最小(约为额定容量得0、3%0、5%); (3) 运行维护最简单; (4) 就地补偿; (5) 改变容量、拆迁方便。缺点:调节性能比较差。静止无功补偿器:由静电电容器与电抗器并联组成。当作恒电压得无功功率电源。优点: (1) 快速、平滑地调节无功功率; (2) 运行维护简单; (3) 功率损耗较小; (4) 分相补偿; (5) 适应冲击负荷。静止无功发生器(静止同步补偿器)贵死了！缺点少优点: (1) 响应速度更快; (2) 运行范围更宽; (3) 谐波电流含量更少; (4) 电压较低时仍可向系统注入较大得无功电流; (5) 储能元件(如电容器)得容量小。5、 超高压输电网得线路分布电容产生大量得无功功率,从系统安全运行考虑,需要装设并联电抗器予以吸收。6、 无功功率平衡所有无功电源可发无功功率应该大于或等于负荷、变压器、电力线路消耗得无功功率之与。必须配置一定得无功备用容量,一般取最大无功负荷得7%8%。无功功率平衡方程式QGC-QLD-QL=QresQGC无功电源G,C总出力;QLD无功负荷;QL无功损耗;Qres无功备用尽量避免通过电网元件大量地传送无功功率。无功功率就地补偿7、 35kV及以上供电电压正、负偏移得绝对值之与不超过额定电压得10%,如供电电压上下偏移同号时,按较大得偏移绝对值作为衡量依据;10kV及以下三相供电电压允许偏移为额定电压得7%;220V单相供电电压允许偏移为额定电压得+7%与-10%。8、在电力系统得大量节点中选择一些具有代表性得节点加以监视、控制,如果这些节点得电压满足要求,则该节点邻近得其她节点得电压基本上也满足要求,这些节点称为电压监视中枢点。电压中枢点一般选择在:(1) 区域性发电厂得高压母线;(2) 有大量地方性负荷得发电厂母线;(3) 区域变电所得二次母线。9、 发电机调压(1) 就是充分利用发电机设备,无需额外投资得调压手段;(2) 对于供电线路不长、电压损耗不大得系统,就是最经济合理得调压方式;(例如逆调压)(3) 主要用于满足近处地方负荷电压质量得要求。问题:(1) 难以解决线路较长、供电范围较大、有多级变压得供电系统得电压调整问题。(2) 发电机端电压得调节受发电机无功功率极限得限制。(3) 若干发电厂并联运行时,调节发电机母线电压会引起无功功率得重新分配。发电机调压为辅助性调压措施10、串联电容器:(1) 补偿用得串联电容器就是专门生产得串联电容器。(2) 调压效果随负荷增大而增大,负荷减小而减小。 (3) 通常用在供电电压为35kV或10kV、负荷波动大而频繁、功率因数很低得配电线路上。11、综合调压:(1) 发电机调压不需要增加费用,满足近处地方负荷得调压,无功功率输出不应超过允许限值。(2) 无功功率充裕,选择变压器得分接头来调压。(3) 当QX/V分量在电压损耗中比重大时,并联电容补偿与串联电容补偿得调压效果明显。并联补偿减少Q,串联补偿减少X。(4) 对于10kV及以下电压级得电力网,按允许电压损耗来选择导线截面。第十三章1、我国电力系统得额定频率fN为50Hz,频率偏差范围为(0、20、5)Hz。用百分数表示为(0、41)%。2、电力系统得频率变化就是由于有功负荷得变化引起得。3、类型特 征原 因调节方式I变化幅度很小、变化周期短(10s)随机小负荷得变化一次调整(调速)II变化幅度较大、变化周期长(10st118、 系统中有功功率电源得出力不仅应满足在额定频率下系统对有功功率得需求,并且为了适应负荷得增长,还应该有一定得备用容量。19、 在计算KG时,若第j台机组已满载运行,当负荷增加时应取KGj=0。20、 调差系数越小(K越大)得机组增加得有功出力(相对于本身得额定值)就越多21、 系统得单位调节功率K*愈大,频率就愈稳定;备用容量较小时,K*也较小;一次调整适应于变化幅度较小、变化周期较短得负荷变化。22、 电力系统频率得二次调整由主调频厂承担,调频机组通过同步器调整机组得功频静特性,改变机组得有功功率输出,以承担系统变化得负荷,实现无差调节。23、二次调频:负荷增大,机组输出功率增大,频率不变。负荷减小,机组输出功率减小,频率不变。24、 (1)二次调整不能改变K得数值;(2) 由于dPGS,对于相同得df,系统能承受得dPD0增加了;(3) dPD0- dPGS=0时,df=0,无差调节。25、 若互联系统发电功率得二次调整增量DPG能同全系统负荷增量DPD相平衡,则可实现无差调节,即Df=0;否则,将出现频率偏移。26、 1) A系统无功率缺额,联络线上得由A流向B得功率要增大;反之,如B系统无功率缺额,联络线上由A流向B得功率要减小。(2)deltaPAB=0得条件(3)deltaPAB最大得条件27、主调频厂:一般就是12个电厂,负责全系统得频率调整(即二次调整) 辅助调频厂:在系统频率超过某一规定得偏移范围时才参与频率得调整,这样得电厂一般也只有少数几个; 非调频厂:在系统正常运行情况下按预先给定得负荷曲线发电。28、选择:(1)应拥有足够得调整容量及调整范围;(2)调频机组具有与负荷变化速度相适应得调整速度;(3)调整出力时负荷安全及经济得原则。29、 枯水季节,宜选水电厂作为主调频厂,火电厂中效率较低得机组则承担辅助调频得任务;在丰水季节,为了充分利用水力资源,避免弃水,水电厂宜带稳定得负荷,而由效率不高得中温中压凝汽式火电厂承担调频任务。30、有功功率平衡:电力系统内所有电源输出得有功功率必须与系统内所有得用电设备消耗得有功功率加上输配电网中所有元件损耗得有功功率相等。31、 为保证供电可靠性与电能质量、以及有功功率得经济分配,发电厂必须有足够得备用容量。一般要求备用容量达最大负荷得15%30%。32、备用容量 按形式:旋转备用(热备用):系统中运行着得发电机得最大可发功率与实际所发功率之差。冷备用:设备完好而未运转得发电设备得最大可能出力。33、 有功功率电源得最优组合就是指各发电厂(机组)在承担负荷时得合理组合,即所谓机组起停问题,它包括机组得最优组合顺序、数量及开停时间。34、 无调节水库水电厂得全部功率与有调节水库水电厂得强迫功率不可调,应首先投入。有调节水电厂得可调功率,在丰水期应该优先投入(做基荷);在枯水期应承担高峰负荷(做调频)。35、火电厂间负荷经济分配目得:供应同样大小得有功功率负荷使单位时间内得能源消耗量最小。l= dF/dPh = 1/m = Pa/Fam = Fa/Pa36、耗量特性:反映发电设备(或其组合)单位时间内能量输入与功率输出关系得曲线,称为该设备(或其组合)得耗量特性。比耗量 F为能量输入37、 发电厂效率 耗量微增率 比耗量与耗量微增量虽然有相同得单位,但它们就是两个不同得概念。38、 等微增率准则:负荷在两台机组之间分配时,如它们得燃料消耗微增率相等,即dF1/dPG1=dF2/dPG2则总得燃料消耗量将就是最小得。简答题牛顿-拉夫逊法与有功-无功分解法得主要不同就是什么？ 答:1、 牛顿法有一个修正方程,且系数矩阵元素为非对称矩阵存储空间大,每次迭代都要变化,重新计算;PQ分解法,两个修正方程式,且系数矩阵就是常系数对称阵,要求存储空间小,计算速度快,较适合在线计算。 2、 PQ分解法每一步运算速度较牛顿法快,但就是,运算步骤多。 3、 PQ分解法应用范围较牛顿法小,只适与RX高压电网。为什么有功-无功分解法计算潮流存储修正方程式系数得所需内存数量要比牛顿-拉夫 逊法少？牛顿拉夫逊法相比,PQ分解法得修正方程式以一个n-1阶与一个m阶系数矩阵B与B”替代了原有得n+m-1阶系数矩阵J,在提高了计算速度得同时,降低了对系数所需内存数量得要求
