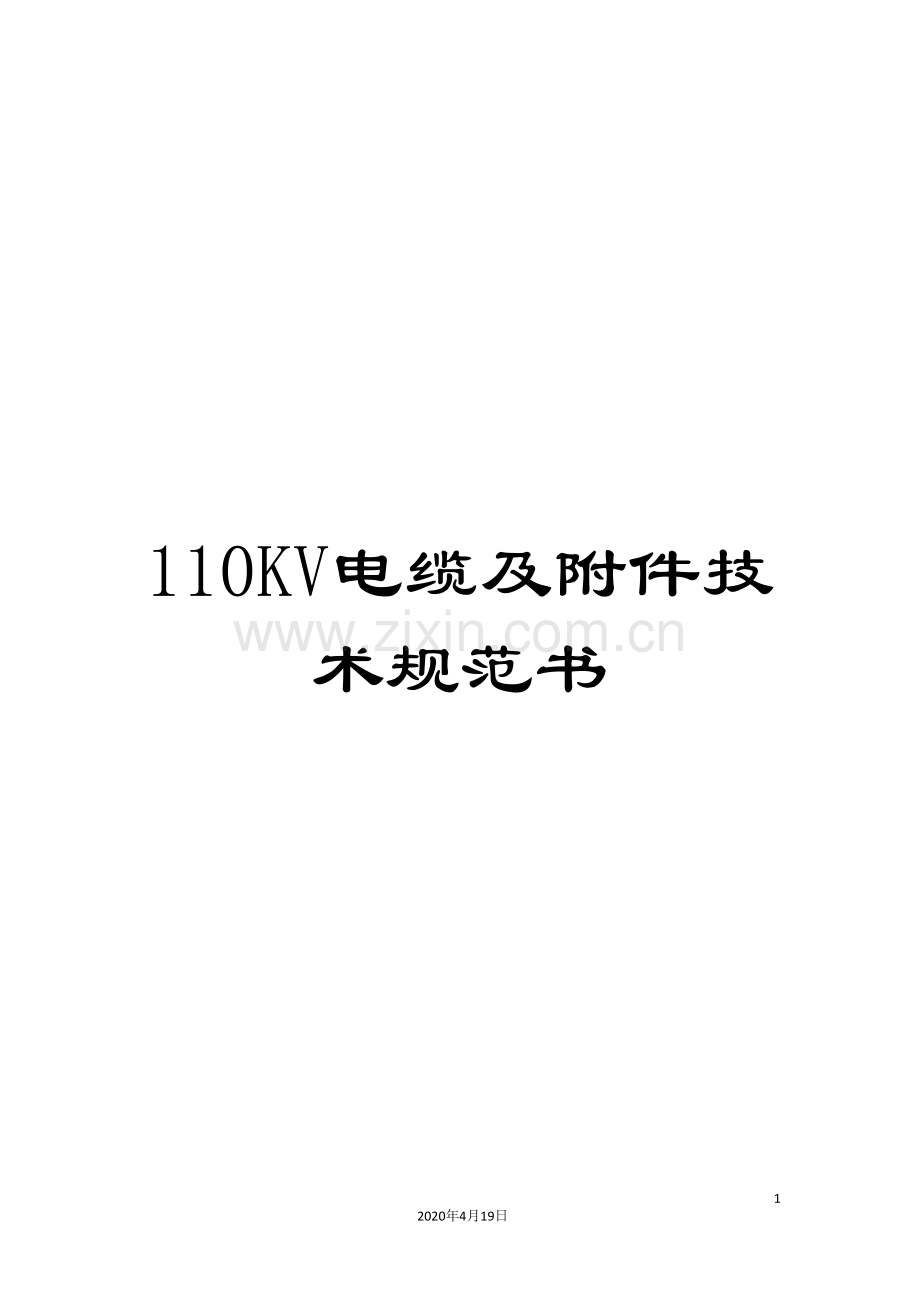

110KV电缆及附件技术规范书.doc_第1页
第1页 / 共32页
110KV电缆及附件技术规范书.doc_第2页
第2页 / 共32页
点击查看更多>>
资源描述
110KV电缆及附件技术规范书 32 2020年4月19日 文档仅供参考,不当之处,请联系改正。 菏泽民生热力有限公司热电一期 东营市港城热力有限公司 港城集中供热项目工程 110kV高压交联聚乙烯电缆及其附件 规范书 招标方:东营市港城热力有限公司 投标方: 02087月 第一章 技术要求 1.总的要求 1.1 一般规定 1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程东营市港城热力有限公司港城集中供热项目工程的110kKV高压交联聚乙烯电缆及其附件。它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2供方所报产品及其附属设备,应是已设计、制造和供货的技术先进设备,且在使用条件与本工程相类似或更严格条件下,至少经过三年以上大型工程成功运行实践,证明其是成熟可靠并经国家级鉴定的产品。 1.1.3本技规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本技术协议和有关工业标准,而且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 1.1.4如果供方没有以书面形式对本技术规范书的条文提出异议,则意味着供方提供的设备完全符合本技术规范书的要求。 1.1.5供方在设备设计和制造中所涉及的各项规程,规范和标准必须遵循现行最新版本的中国国家标准。供方应提供所使用的标准。本技术协议书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。 1.1.6最终的合同签订后1个月内,供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方,供需方确认。 1.1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,供方应保证需方不承担有关设备专利的一切责任。 1.1.8在签定合同之后,需方有权提出因规范、标准或规程发生变化而产生的一些补充要求,具体项目由供、需双方共同商定。 1.1.9最终签订的技术协议书经买卖双方确认后,作为合同的附件,与合同正文具有同等的法律效力。 1.1.10本技术协议书未尽事宜,由需方和供方协商确定。 1.2 标准和协议 1.2.1合同设备包括供方向其它厂商购买的所有附件和设备,这些附件和设备均应符合最新版国家标准和规范、电力行业标准和规范以及国际单位制(SI)标准。如采用合资或合作产品,还应遵守合作方国家标准,当上述标准不一致时按高标准执行。 1.2.2 执行的标准: IEC60060-1 《高电压试验技术 第一部分 一般定义于试验要求》 IEC60228 《电缆的导体》 IEC60229 《具有特殊保护作用的挤包外护套的试验》 IEC60230 《电缆及其附件的冲击试验》 IEC60287 《电缆载流量的计算(100%负荷系数)》 IEC60332-1 《电缆燃烧试验 第一部分 单根电线电缆垂直燃烧试验》 IEC60811 《电缆绝缘和护套材料通用试验方法》 IEC60815 《污秽条件下绝缘子选择导则》 IEC60840 《额定电压30kV(Um=36kV)~150kV(Um=170kV)交联聚乙烯绝缘电力电缆及其附件—试验方法及要求》 IEC60859 《额定电压72.5kV级以上气体绝缘开关设备的电缆连接装置》 IEC60885-3 《电缆的电性能试验方法 第三部分 整根交联聚乙烯绝缘电缆局部放电测试方法》 IEC60949 《考虑非绝缘效应的允许的短路电流的计算》 IEC62067 《额定电压150kV(Um=170kV)以上,500Kv(Um=525kV)及以下挤包绝缘电缆及其附件的试验方法及要求》 AEIC CS7 《额定电压69~138Kv交联聚乙烯绝缘屏蔽电力电缆技术投标》(第三版) DL/T509-1993 《交流110kV交联聚乙烯绝缘电缆及其附件定货技术投标》 DL/T 401- 《高压电缆选用导则》 GB/T7354- 《局部放电测量》 GB311-1997 《高压电试验技术》 GB/T 2952- 《电缆外护层》 GB/T5528-1993 《高压电力设备外绝缘污秽等级》 GB/T11017- 《额定电压110KV交联聚乙烯绝缘电力电缆及其附件》 其它有关的现行标准。 以上标准应执行最新版本。 1.2.3 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。 1.3必须提交的技术数据和信息 1.3.1供方应提供电缆技术数据表A中列举的设备的技术数据,供方提供的技术数据应为设备实际运行数据,这些数据将作为合同要求的一部分。对于任何提交的技术数据和信息,如与招标文件的要求有偏差,都应详细列入《差异表》中。 1.3.2 供方产品特性参数和其它需要提供的信息。 2.工程概况及气象条件 2.1 工程概况 本项目为新建工程,厂址拟建地点地处菏泽市菏泽市高新区位于东营港经济开发区大明工业园内。本期工程建设规模:新建150t/h高温高压循环流化床锅炉2台,配套30MW发电机组1台套。,满足现有热负荷。本期共安装一台110kV,40MVA升压变压器,一台110kV,10MVA高备变压器。新建3×260t/h高温高压煤粉锅炉,2×30MW汽轮发电机组。 2.2气象及环境条件 拟建地点地处菏泽市菏泽市高新区,为温带季风型大陆性气候,气候温和,光照充分,四季分明。 (1)气温 年平均气温 ℃ 最热月平均气温 ℃ 极端最高气温 ℃ 最冷月平均气温 ℃ 极端最低气温 ℃ (2)湿度 月平均最高相对湿度(7月) % 月平均最低相对湿度(1月) % 年平均相对湿度 % 年平均绝对湿度 mb (3)降雨量 年平均降雨量 mm 月平均最大降雨量 mm 月平均最小降雨量 mm 日最大降雨量 mm 小时最大降雨量 mm (4)降雪量 最大降雪厚度 mm 设计雪载荷 g/c㎡ (5)风速及风向 最大风速(距地面10米高,10分钟平均) m/sec 绝对最大风速 m/sec 冬季平均风速 m/sec 夏季平均风速 m/sec 年平均风速 m/sec 主导风向 夏季 风 冬季 风 (6)大气压 年平均大气压 mbar 月平均最低大气压 mbar 月平均最高大气压 mbar 最高绝对气压 mbar 最低绝对气压 mba (7)雷电 年平均雷电日 天/年 (8)水文地质、地震烈度 最大冻土深度 cm 地震基本烈度 度 加速度 g 厂房零米海拔高度 - m左右 污秽等级:Ⅲ级 ,爬电比距≥2.5cm/KV(修订后) 拟建地点地处东营港经济开发区大明工业园,为北温带半湿润大陆性气候,其气候特点是冬季寒冷、夏季炎热,气温年变化较大。 夏季平均气温: 27.1℃ 冬季平均气温: -3℃ 年平均相对温度: 12.3℃ 年极端最低气温 -23.3℃ 月平均最高相对湿度 82% 月平均最低相对湿度 58% 年平均大气压: 1015.4mbar 年平均降雨量: 594.33mm 年平均雷电日 26天/年 厂区地震烈度: 7度,地震加速度0.15g 最大冻土深度: 1.5米 污秽等级: III 级 泄漏比距: 2.5cm/kV(最高运行电压) 供方在产品制造时应认真考虑环境对产品质量及使用寿命的影响。 3.工程使用条件 3.1系统条件 系统额定电压: 110kV 系统最高电压: 126kV 系统额定频率: 50 Hz 系统中性点接地方式:直接接地 安装地点: 户外 电缆的雷电冲击耐受电压: 110kV电缆的雷电冲击耐受电压是550kV。 正常持续最大电流:197210/52.5135A,1000A A(待定) 三相短路电流:31.5kA 单相短路电流:15-20kA 短路电流最大持续时间:3s 设计使用寿命:大于30年 3.2敷设条件 3.2.1. 电缆路径的长度: 规格为YJLW02-240mm2 电缆约为11032080米(最终长度以施工图为准,要求单根电缆不允许有中间接头)。 规格为YJLW02-630mm2 电缆长度待定。 3.2.2 电缆敷设的排列方式和排列间距:沿电缆沟支架水平排列,排列间距300mm。 3.2.3 电缆金属套互连与接地方式:一端互联直接接地,一端接电压限制器。 3.2.4 敷设时的最低环境温度: -5℃ 3.2.5 弯曲半径(敷设时/运行时): ≥20倍电缆外经 3.2.6 敷设时的最大牵引力: kN(投标商提供) 3.2.7 敷设时的最大侧压力: kN(投标商提供) 3.2.8 敷设方式:室内、外电缆沟道水平敷设、电力杆塔垂直敷设。 4.技术参数和性能要求 4.1 主要参数 4.1.1 额定电压U0/U/Um:64/110/126 kV; 4.1.2 电缆型号规格: YJLW02-240mm2 ,YJLW02-630mm2 ;, YJLW02-800mm2(待定); 4.1.2 额定频率: 50Hz; 4.1.3 电缆绝缘: 绝缘的偏心度: <5%; 绝缘厚度的平均值不得小于标称值,任一处的厚度不得小于标称值的95%-0.1mm; 绝缘最小工频平均击穿场强不小于30KV/mm,最小冲击平均击穿场强不小于60KV/mm; 4.1.4 电缆金属套和金属屏蔽的截面应满足单相接地时故障电流的热稳定要求。 4.2 电缆及附件性能要求 4.2.1电缆 4.2.1.1电缆采用单芯铜导体,导体结构为圆型压紧,导体材质应符合GB/T3956的要求。 4.2.1.2电缆结构应具有导体、内/外半导电屏蔽层、XLPE绝缘层、缓冲层、金属保护套、沥青、外护套、半导电涂层等主要结构层。 4.2.1.3电缆的导体屏蔽层、绝缘层、绝缘屏蔽层应采用三层共挤干交联工艺,并保证绝缘层厚度均匀。投标人需要说明投标产品的生产工艺类型。 4.2.1.4电缆应采用超净(无大于100μm的杂质)绝缘料,半导电屏蔽料应采用超光滑料。 4.2.1.5电缆外护层应符合GB/T 2952- 《电缆外护层》要求,导电层采用涂敷工艺加在整个外护套上以保证连续性并不宜脱落。 4.2.1.6电缆金属护套采用连续挤压波纹铝套,护套应符合GB/T11017- 要求。 4.2.1.7电缆应有防止在高落差重垂直敷设安装及运行中金属套和缆芯发生相对移支力滑落措施。 电缆技术数据表A(投标方提供) 序号 内容 单位 数值 1. 电缆的型号 2 额定电压(U0/U) KV 最高工作电压Um KV 雷电冲击耐受电压 KV 3. 电缆导体: 标称截面 mm2 材料(标明含铜量) 导体结构(单线根数及组合形状) 导体标称外径 mm 直流/交流电阻:20℃ 90℃ Ω/km 导体最高额定温度: 正常时/短路时 ℃ 4. 内/外半导电屏蔽层: 材料 标称厚度/外直径 mm/mm 最大厚度/最小厚度 mm/mm 5. XLPE绝缘层: 材料及杂质最大尺寸 μm 标称厚度 mm 最小厚度 mm 偏心度 % 最小工频击穿场强 KV/mm 最小冲击平均击穿场强 KV/mm 6. 绝缘屏蔽层: 材料 标称厚度 mm 最小厚度 mm 7. 金属套: 型式 材料 标称厚度 mm 最小厚度 mm 暂态时允许的最高温度 ℃ 3S允许的最大电流 KA 8. 外护套: 材料 标称厚度 mm 最小厚度 mm 9. 外护套导电层厚度(石墨或其它导电材料) µm 10. 电缆外经及公差 mm 11. 燃烧试验 阻燃性能(填写达到相关试验标准的编号) 烟密度(透光率) % HCL释放量含量 mg/g 12. 电缆单位质量 kg/m 13. 电缆盘质量和尺寸 空盘质量 kg 带电缆最大盘质量 kg 电缆盘外经 mm 宽度 mm 筒径 mm 14. 额定电压下的电容电流 A/km 15. 电容值 µF 16. 电缆的波阻抗 Ω 17. 电缆最大允许拉力 kN 18 电缆最小允许弯曲半径(敷设中/运行中) mm 19 额定工况下功率损耗(单相): 导体损耗 W/m 绝缘损耗 W/m 其它损耗 W/m 总损耗 W/m 20. 工频试验电压 kV 21. 雷电冲击电压 kV 22. 操作冲击电压 kV 23 240~1000截面电缆正常运行时载流量(空气中敷设,40℃时) A 24 电缆允许最大张力及侧压力 KN 25 密封套与金属套的密封方式 4.2.2电缆附件 本招标电缆附件包括:预制式电缆终端,电缆接地箱、电缆保护箱(内含过电压保护器)等。 电缆头符合IEC62271-209- ;L5=470mm;电压等级为126KV。 4.2 主要技术要求: 各电缆附件的型式、数量及主要技术要求见下表1~表5。投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有偏差,请填写技术偏差表。“投标人保证值”应与型式试验报告相符。 表1. 户外终端参数表(变压器110KV110kV侧) 序号 项目 单位 招标参数值 投标人保证值 备注 1 基本结构型式 合成绝缘型 2 导体出线杆 材料 铜 规格 mm2 240 300 引出端外径 mm 与连接金具相匹配 与导体连接方式 螺栓压接 3 上下法兰与套管之间及上法兰与出线杆之间的密封 提供试验报告 4 套管 技术规范 参照GB 772 抗弯距 N·m >2500 内部耐受压力 MPa >2Mpa 破坏压力 MPa 12KN 5 应力锥 材料 硅橡胶 结构 预制式 6 复合绝缘体 材料 投标人提供 结构 预制式 7 应力锥压紧装置 材料 硅橡胶 结构 锥形 8 终端填充液(材质) 聚异丁烯 9 支撑绝缘子 参照GB/T 775 10 终端规格 mm2 240 300 11 高度(支架上端至导体引出杆顶端) mm 投标人提供 12 质量(不包括电缆) kg 投标人提供 13 额定电压 kV 64/110 14 最高运行电压 kV 126 15 雷电冲击耐受电压峰值 kV/次 ±550/各10 16 导体额定温度 正常运行时 90 短路时(3S) 250 17 额定电流 A 不小于连接电缆 18 短路电流 kA/s 不小于连接电缆 19 适应的环境温度范围 ℃ -20~+40 20 使用地区海拔高度 m <1000 21 终端允许的地震烈度 度 7 22 最大风速 m/s 30 23 终端外绝缘爬电距离 mm ≥3520 24 终端允许的连接导线的水平拉力 kN ≥2 25 终端金属接地 mm2 等效截面>240 26 终端设计使用年限 年 ≥30 表2. 户外终端参数表(联络线杆塔侧) 序号 项目 单位 招标参数值 投标人保证值 备注 1 基本结构型式 全干式户外终端 2 导体出线杆 材料 铜 规格 mm2 630 800 1000 引出端外径 mm 与连接金具相匹配 与导体连接方式 螺栓压接 3 上下法兰与套管之间及上法兰与出线杆之间的密封 提供试验报告 5 套管 技术规范 参照GB 772 抗弯距 N·m 投标人提供 内部耐受压力 MPa 投标人提供 破坏压力 MPa 投标人提供 6 应力锥 材料 结构 预制式 7 绝缘体 材料 硅橡胶伞裙 结构 预制式 8 应力锥压紧装置 材料 硅橡胶 结构 锥形 9 终端规格 mm2 630 800 1000 10 高度(支架上端至导体引出杆顶端) mm 投标人提供 11 质量(不包括电缆) kg 投标人提供 12 额定电压 kV 64/110 13 最高运行电压 kV 126 14 雷电冲击耐受电压峰值 kV/次 ±550/各10 15 导体额定温度 正常运行时 90 90 短路时(3S) 250 250 16 额定电流 A 不小于连接电缆 17 短路电流 kA/s 不小于连接电缆 18 适应的环境温度范围 ℃ -20~+40 19 使用地区海拔高度 m <1000 20 终端允许的地震烈度 度 7 21 最大风速 m/s 30 22 终端外绝缘爬电距离 mm ≥3500 23 终端允许的连接导线的水平拉力 kN ≥2 24 终端金属接地 mm2 等效截面>240 25 终端设计使用年限 年 ≥30 表23. 室内GIS终端技术参数表 序号 项 目 单位 标准参数值 投标人保证值 备注 1 基本结构 全干式 2 导体出线杆 材料 铜 规格 mm2 240 300 引出端外径 mm 参照IEC60859 与电缆导体连接方式 压接(铜) 3 应力锥 材料 硅橡胶 结构 预制式 4 环氧套管 材料 环氧树脂 结构 预制式 内部耐受压力 MPa ≥0.7 5 应力锥压紧装置 材料 不锈钢 结构 顶推弹簧 6 终端规格 mm2 240 300 7 与GIS组合电器连接配合高度 mm 参照IEC60859 8 质量(不包括电缆) kg 投标人提供 9 额定电压 kV 64/110 10 最高运行电压 kV 126 11 雷电冲击耐受电压峰值 kV/次 ±550/10 12 导体额定温度 正常运行时 ℃ 90 短路时(3S) ℃ 250 13 额定电流 A 不小于连接电缆 14 短路电流 kA/s 不小于连接电缆 15 SF6气体最小工作压力 MPa 与GIS匹配 16 终端设计使用年限 年 ≥30 注:投标人中标后应与GIS设备厂家积极配合。 表34 电缆接地箱和(电缆保护箱)技术参数表 序号 项 目 单位 标准参数值 投标人保证值 备注 1 过电压 限制器 基本结构 无间隙氧化锌 1mA直流参考电流下参考电压 kV 4 8/20ms,10kA的冲击残压 kV ≤7 持续运行电压 kV ≥2.27 通流容量(2ms方波冲击电流) 400A 2 电缆接地箱(电缆保护箱) 箱体 防水不锈钢 结构 三相共箱 直流耐受电压 (1min) kV/min 20 雷电冲击耐受电压 kV/次 40 防水性能(整箱浸入1m深的水中,充0.2MPa气压) 不渗漏 第二章 供货范围 1.一般要求 1.1一般要求 1.1.1本附件规定了合同设备的供货范围。供方保证提供的设备为全新的、先进的、成熟的、安全可靠的,且设备的技术经济性能符合上述技术要求。 1.1.2供方应提供详细的供货清单,清单中依次说明名称、规格、型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必须的部件,即使本合同附件未列出和/或数目不足,供方仍需在执行合同时补足,且不发生费用问题。 1.1.3供方应提供所有安装和检修所需专用工具和易耗材料等,并提供详细供货清单。 1.1.4 供方提供随机备品备件和2年运行所需的备品备件,并在投标书中给出具体清单。 1.1.5供方应提供设备中的进口件清单。 1.1.6对需要外购的设备,配套厂家要经需方认可。 2.供货范围 包括110KV高压电缆、电缆附件以及安装所必须的易耗材料等。其中110KV单芯电缆240mm2,800 630 mm2(此截面待定), 电缆附件包括:电缆头、电缆接地箱、电缆保护箱、同轴电缆、回流线等 货物需求及供货范围一览表 序号 材料名称 单位 招标要求 投标人响应 规格、型号 数量 规格、型号 数量 1 110KV电缆 米 YJLW02-240mm2 约9003820m YJLW02-800mm2630mm2 待定 2 110kV户外 终端 只 合成绝缘型终端,规格:240mm2 96 全干式终端,规格:800mm2630mm2(待定) 3 3 室内GIS开关终端 只 全干式GIS开关终端,规格:240mm2 96 全干式GIS开关终端,规格:800mm2630mm2(待定) 3 4 电缆接地箱 套 外壳要求为不锈钢 32 3 5 电缆保护箱 套 外壳为不锈钢,内含过电压限制器 42 4 67 安装辅材 套 投标商提供,满足工程需要 3.备品备件及专用工具 3.1供方应向需方提供安装、调试及2年运行维护所需的最低限度备品备件,按下表格式要求提供详细的备品备件清单(注明零部件的名称、型号或规格、生产厂家等),包括在总价中。 序号 项目名称 规格 单位 数量 备注 1 无 2 3 4 3.2 专用工具 供方应需方提供必要的专用工具,按下表格式要求提供详细的专用工具清单(注明零部件的名称、型号或规格、生产厂家等)。 下列专用工具必须提供,其余部分由供方根据需要增加: 序号 项目名称 单位 数量 备注 1 无 3.3 外购件清单 序号 项目名称 规格 单位 数量 生产厂家 1 2 3 4 第三章 技术资料和交付进度 1.一般要求 供方在合同签订后715天内向需方和设计单位提交下列用于设计、检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料各两套,电子版1套,图纸资料包括以下但不限于此: a) 电缆结构图(横剖图与纵剖图):应标明型号、额定电压、额定电流(空气中、土壤中)、标称截面、各层结构材质、尺寸、质量、单位等。 b) 各型电缆终端图:应标明型号、额定电压、标称截面、各层结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 c) 电缆接地箱/保护箱图:应标明型号、适用电缆系统的额定电压、标称截面、结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 d) 同轴电缆图:应标明型号、额定电压、标称截面、各层结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 e) 回流线图:应标明型号、额定电压、标称截面、各层结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 f) 接地电缆图:额定电压、标称截面、各层结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 eg) 电缆固定用各种金具图:应标明型号、适用电缆系统的额定电压、标称截面、结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 fh) 电缆盘结构图:应标明结构材质、尺寸、质量、单位等;提供全套安装图和零部件图。 2.说明书的要求 说明书包括以上电缆及电缆附件的安装工艺要求、安装时所用工具和所需材料以及注意事项等相关说明及要求。 2.2 电缆终端安装时的说明书 3 试验报告 应提供下列试验报告: 3.1 例行试验报告 3.2 抽样试验报告(与买方一起进行) 3.3 型式试验报告 第四章 监造、检验和性能验收 1.检验与试验计划 投标商应提供满足合同设备监造检验/见证所需的全部技术资料。供方应向需方及其监造部门提供生产进度计划及质量检验计划,经批准后实施。计划内容应至少包括: A.产品合格证、制造、检验记录、电缆及附件试验报告、安装使用说明书及出厂合格证。 B.施工、调试、试运、试验和运行维护所需的技术资料包括但不限于:(共810套) C.检验试验项目 D.参考协议、文件、图纸等 E.需方参加的H、W、R点及审核的文件 2.工厂检验 工厂检验是质量控制的一个重要组成部分,供方须严格进行厂内各生产环节的检验和试验。供方提供的合同设备须签发质量证明、检验记录和检测报告,而且作为交货时质量证明文件的组成部分。检验的范围包括原材料和元器件的进厂,部件的加工、组装、试验至出厂实验。 供方检验的结果要满足要求,如有不符之处或达不到标准要求,供方要采取措施处理直至满足要求,同时向需方提交不合格品报告。供方发生重大质量问题时应将情况及时通知需方。 3.设备监造 根据本合同并参照电力工业部、机械工业部文件电办[1995]37号,《大型电力设备质量监造暂行规定》。 3.1 买方有权在合同电缆及其附件制造过程中派驻厂代表进行质量监造和出厂前的检验,了解设备组装、检验、试验和设备包装质量情况,并签字确认。 3.2 买方监造的范围及具体监造检验项目: 3.2.1 导体的拉线绞制。 3.2.2 绝缘、干式交联及导体屏蔽、绝缘与绝缘屏蔽三层共济的工艺。 3.2.3 绝缘芯烘房中脱气工艺。 3.2.4 外护套的挤包。 3.2.5 外导电层的处理。 3.2.6 附件的部件制造工艺。 3.2.7 在电缆及附件厂内的试验及试验后的检查等。 3.2.8 对重要的外协、外购件的质量和数量的检查;必要时买方人员有权到零部件分包 3.2.9 厂进行监督和检验。 3.2.10电缆及期附件等的包装质量的检查。 3.3 投标商应为买方驻厂代表的监造检验提供下列方便: 3.3.1根据本合同电缆及其附件每一个月度生产进度提交月度检验计划; 3.3.2提前10天将设备的监造项目和检验时间通知买方代表; 3.3.3买方代表有权(借)阅投标商与本合同电缆及其附件有关的标准(包括工厂标准)、图纸、资料、工艺及实际工艺过程和检验记录; 3.4 买方的监造检验一般不得影响工厂的正常生产进度。如买方驻厂代表不能按投标商通知时间及时到场,投标商工厂的试验工作可正常进行,试验结果有效,可是买方代表仍有权事后了解和检查试验报告和结果。 3.5 买方代表在监造中发现电缆及其附件和材料存在质量问题或不符合规定的标准或包装要求时,买方代表有权提出意见并不予签字,投标商须采取相应改进措施,以保证交货质量。 3.6 不论买方人员是否参与监造和出厂检验,是否签署监造与检验报告,均不能被视为投标商按合同规定应承但的质量保证责任的解除,也不能免除投标商对设备质量应负的责任。 4.性能验收试验 4.1 性能验收试验的目的为了检验合同设备的所有性能是否符合技术规范的要求。 4.2 性能验收试验的地点由双方商定。 4.3 性能试验的时间:具体试验时间由买方与投标商协商确定。 4.4 性能验收试验由买方主持,投标商参加。试验大纲由买方提供,与投标商讨论后确定。 4.5 性能验收试验的内容 电缆及附件应经受相应的例行试验、抽样试验、型式试验、以及本规范所列标准要求的必须的试验内容。 4.5.1 试验条件 4.5.1.1 环境温度 除个别试验另有具体规定外,其余试验应的环境温度为(20±15)℃时进行。 4.5.1.2 工频试验电压的频率和波形 工频试验电压的频率应在(49~61)Hz范围之内,波形应基本上是正弦波,电压值均为有效值。 4.5.1.3 操作冲击试验电压的波形 按IEC60060-1操作冲击试验电压的波形的波前时间为250μs±20%,半波峰值时间为2500μs±60%。 4.5.1.4 雷电冲击试验电压的波形 按IEC60230的规定,雷电冲击试验电压的波形的波前时间为(1~5)μs, 半波峰值时间为(40~60)μs。 4.5.2 试验种类 4.5.2.1 例行试验(试验类型代号:R) 4.5.2.1.1 一般规定 为了检查整个制造长度电缆和每个附件的预制件均符合要求,在每一制造厂度上和每个附件的预制件上应进行例行试验。 电缆的例行试验; i 局部放电试验 ii 工频电压试验 iii 金属套外护套直流耐压试验。 iv 焊接皱纹铝套浸水气密试验 电缆附件中预制件的例行试验;电缆附件中预制应锥、橡胶绝缘件、环氧浇注绝缘件及环氧套管进行例行试验。 i 局部放电试验 ii 工频电压试验 进行这些试验的顺序由制造厂根据其试验的安排自行决定。 4.5.2.1.2 局部放电试验 局部放电试验按IEC60885-3规定进行,局部放电试验测试系统灵敏度应优于5pC。 试验时,电压升到1.75U0后保持10s,然后组慢地降到1.5U0电压下测量电缆的放电量应不大于5pC。 4.5.2.1.3 工频电压试验 电压试验按IEC60060规定的室温下进行,试验时将试验电压逐渐升压,在导体和金属屏蔽间施加规定的电压和时间,不应发生击穿。 4.5.2.1.4 金属套外护套直流耐压试验 在金属套和外护套的导电层间施加负极性直流电压25kV、时间1min的直流耐压试验。 4.5.2.1.5 焊接皱纹铝套浸水气密试验 试验应在电缆挤凶外护大套之间进行。把无外护套的成盘电缆全部浸入水池内,电缆的一端接加压气源,另一端接压力表;气体使用干燥空气蔌惰性气体,充气压力0.4Mpa(表压),经0.5h应无气泡逸出;试验过程中允许补充气压保持0.4Mpa的表压值。 4.5.2.2 抽样试验(试验类型代号:S) 4.5.2.2.1 一般规定 以下试验应在电缆试样上进行,对电缆附件的抽样试验在考虑中。 导体结构检查 导体直流电阻测量 绝缘和金属大交战护套厚度测量 金属套厚度的测量 如有要求时缆外径的测量 交联聚乙烯绝缘的热延伸试验 电容测量 雷电冲击电压试验及随后的工频电压试验 4.5.2.2.2 导体结构检查 用外观或可能的测量方法检查导体结构是否符合IEC60228的规定。 4.5.2.2.3 导体直流电阻测量 试验在整盘电缆或在电缆变色镜样上进行,试验前应将试品放置在温度比较稳定的试验室内至少12h,如果怀疑导体温度和室温不同,则试品应在度验室放置24h后再测量导体直流电阻。另外,也可将试品放置在可控温的液体槽内。保温1h后测量电阻。 测得的导体直流电阻换算至20℃时应符合IEC60228的规定。 4.5.2.2.4 绝缘和金属套外护套厚度的测量 一般规定:试验按IEC60811规定进行,从选做本试验的每盘电缆的一端取下一段 试样,如该电缆的末端已受到损伤,则应割去受损部分后再取样。 绝缘厚度的标称值应不低于16mm。 4.5.2.2.5 金属套厚度的测量 电缆铅套和皱纹金属套厚度,按下列试验方法测量。 4.5.2.2.6 电缆外径测量 如买方有要求时,方按IEC60811-5-1测量电缆绝缘芯和(或)电缆的外径。 4.5.2.2.7 交联聚乙烯绝缘的热延伸试验
