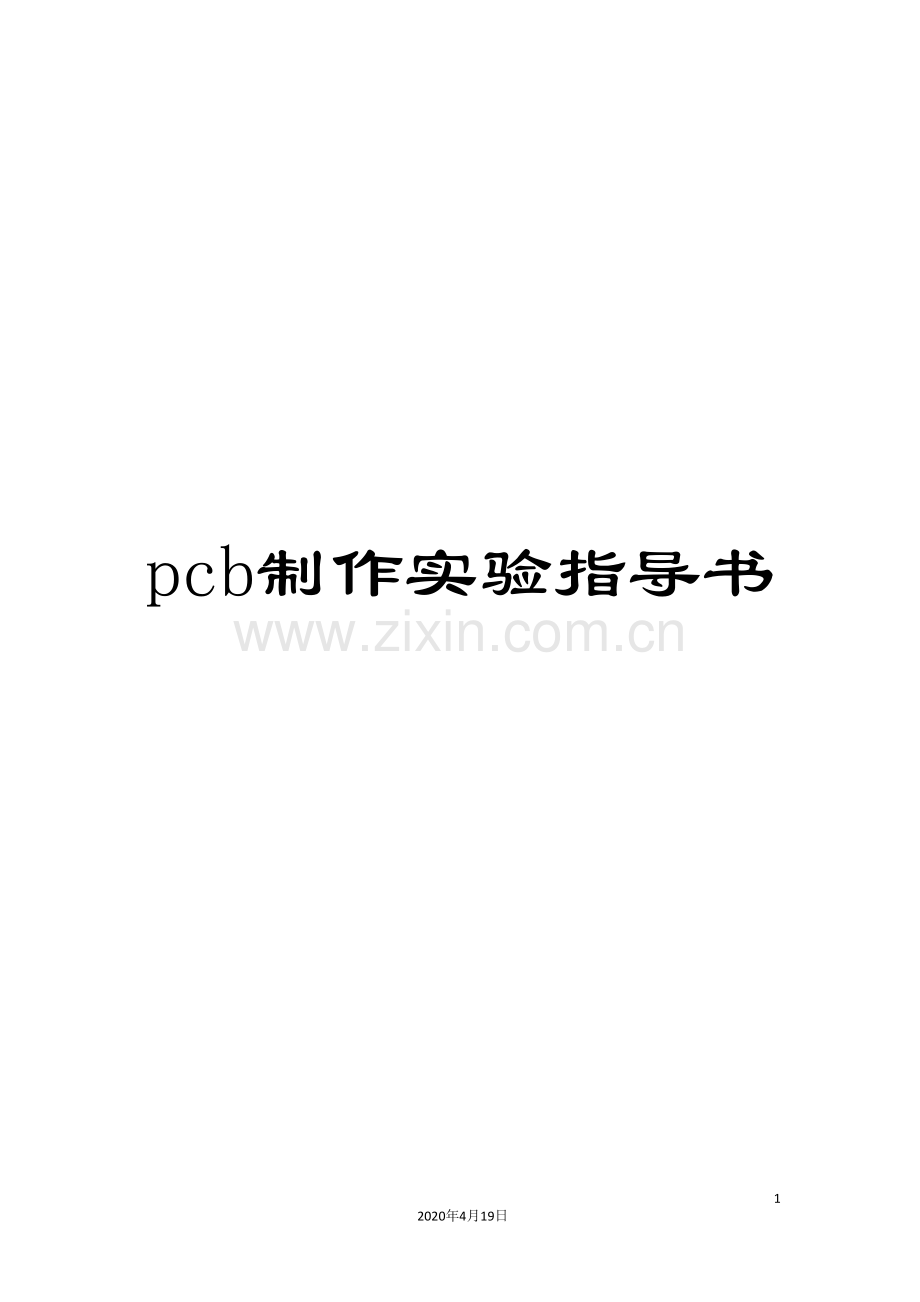

pcb制作实验指导书.doc

pcb制作实验指导书1602020年4月19日文档仅供参考 前 言电子创新实践指导书是根据各大中专院校科技创新实践课程教学大纲要求编写的，是为了引导学生完成电子创新实践项目的制作，使学生在进行创新实践项目之前对实践的目的、意义和内容有较明确的认识，学习电路板制作过程各种工艺的基本原理和制造要求，实践时能够尽快的进行符合标准的操作和试验。本书介绍了PCB制作工艺和设备的原理、使用、保养。随着八十年代末期和九十年代初期电子行业在国内的迅速发展，现在电子技术的应用已经渗透到了人类生活和生产的各个方面。西方学者将之归纳为四个方面，或者叫做四个“C”。有两种说法：一种是元器件制造工业，通讯，控制和计算机；另一种说法是通讯，控制，计算机和文化生活，如广播、电视、录音、电化教学、电子文体用具、电子表等。由于电子技术得到高度发展和广泛应用（如空间电子技术、生物医学电子技术、信息处理和遥感技术、微波应用等），它对于社会生产力的发展，也起了变革性的推动作用。电子水准是现代化的一个重要标志，电子工业是实现现代化的重要物质技术基础。电子工业的发展速度和技术水平，特别是电子计算机的高度发展及其在生产领域中的广泛应用，直接影响到工业、农业、科学技术和国防建设，关系着社会主义建设的发展速度和国家的安危；也直接影响到亿万人民的物质、文化生活，关系着广大群众的切身利益。而且这种趋势还在发展，因此，学生掌握和学习电子制造业的特点、基本工艺过程等的操作技艺是跨进电子科技大厦的第一步。本书从应用的角度出发，重点介绍PCB制造的特点、基本工艺过程，常见工具、耗材及设备的检测和使用技巧，使学生了解PCB制作工艺的全过程，帮助学生尽快的掌握电子创新实践要点，训练动手能力，培养工程实践观念。pcb发展历程一、PCB简介 （Printed Circuit Board）PCB板即Printed Circuit Board的简写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。PCB的历史印制电路板的创造者是奥地利人保罗爱斯勒（PaulEisler），她于1936年在一个收音机装置内采用了印刷电路板。1943年，美国人将该技术大量使用于军用收音机内。1948年，美国正式认可这个创造用于商业用途。自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。而现在，电路面板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。PCB设计印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。优秀的版图设计能够节约生产成本，达到良好的电路性能和散热性能。简单的版图设计能够用手工实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。PCB的分类根据电路层数分类：分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达十几层。根据软硬进行分类：分为普通电路板和柔性电路板。PCB的原材料：覆铜箔层压板是制作印制电路板的基板材料。它用作支撑各种元器件，并能实现它们之间的电气连接或电绝缘。PCB就是印刷电路板（Printed circuit board，PCB板）,简单的说就是置有集成电路和其它电子组件的薄板。它几乎会出现在每一种电子设备当中。据Time magazine 最近报道，中国和印度属于全球污染最严重的国家。为保护环境，中国政府已经在严格制定和执行有关污染整治条理，并波及到PCB产业。许多城镇正不再允许扩张及建造PCB新厂，例如：深圳。而东莞已经专门指定四个城镇作为“污染产业”生产基地，禁止在划定的区域之外再建造新厂。如果在某样设备中有电子零件，它们都是镶在大小各异的PCB上的。除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件自然越来越多，PCB上头的线路与零件也越来越密集了。裸板（上头没有零件）也常被称为印刷线路板Printed Wiring Board（PWB）。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面能够看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。一般PCB的颜色都是绿色或是棕色，这是阻焊漆（solder mask）的颜色。是绝缘的防护层，能够保护铜线，也能够防止零件被焊到不正确的地方。在阻焊层上还会印刷上一层丝网印刷面（silk screen）。一般在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，因此零件的接脚是焊在另一面上的因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side） 如果PCB上头有某些零件，需要在制作完成后也能够拿掉或装回去，那么该零件安装时会用到插座（Socket）由于插座是直接焊在板子上的，零件能够任意的拆装 如果要将两块PCB相互连结，一般我们都会用到俗称金手指的边接头（edge connector）金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份一般连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的 印刷电路板将零件与零件之间复杂的电路铜线，经过细致整齐的规划后，蚀刻在一块板子上，提供电子零组件在安装与互连时的主要支撑体，是所有电子产品不可或缺的基础零件。 印刷电路板以不导电材料所制成的平板，在此平板上一般都有设计预钻孔以安装芯片和其它电子组件。组件的孔有助于让预先定义在板面上印制之金属路径以电子方式连接起来，将电子组件的接脚穿过PCB后，再以导电性的金属焊条黏附在PCB上而形成电路。 依其应用领域PCB可分为单面板、双面板、四层板以上多层板及软板。一般而言，电子产品功能越复杂、回路距离越长、接点脚数越多，PCB所需层数亦越多，如高阶消费性电子、信息及通讯产品等；而软板主要应用于需要弯绕的产品中：如笔记型计算机、照相机、汽车仪表等二、PCB产业链 按产业链上下游来分类，能够分为原材料-覆铜板-印刷电路板-电子产品应用，其关系简单表示为： 玻纤布：玻纤布是覆铜板的原材料之一，由玻纤纱纺织而成，约占覆铜板成本的40%(厚板)和25%(薄板)。玻纤纱由硅砂等原料在窑中煅烧成液态，经过极细小的合金喷嘴拉成极细玻纤，再将几百根玻纤缠绞成玻纤纱。窑的建设投资巨大，一般需上亿资金，且一旦点火必须24小时不间断生产，进入退出成本巨大。玻纤布制造则和织布企业类似，能够经过控制转速来控制产能及品质，且规格比较单一和稳定，自二战以来几乎没有规格上的太大变化。和CCL不同，玻纤布的价格受供需关系影响最大，最近几年的价格在0.50-1.00美元/米之间波动。当前台湾和中国内地的产能占到全球的70%左右。 铜箔：铜箔是占覆铜板成本比重最大的原材料，约占覆铜板成本的30%(厚板)和50%(薄板)，因此铜箔的涨价是覆铜板涨价的主要驱动力。铜箔的价格密切反映于铜的价格变化，但议价能力较弱，近期随着铜价的节节高涨，铜箔厂商处境艰难，不少企业被迫倒闭或被兼并，即使覆铜板厂商接受铜箔价格上涨各铜箔厂商依然处于普遍亏损状态。由于价格缺口的出现， 一季度极有可能出现又一波涨价行情，从而可能带动CCL价格上涨。 覆铜板：覆铜板是以环氧树脂等为融合剂将玻纤布和铜箔压合在一起的产物，是PCB的直接原材料，在经过蚀刻、电镀、多层板压合之后制成印刷电路板。覆铜板行业资金需求量不高，大约为3000-4000万元左右，且可随时停产或转产。在上下游产业链结构中，CCL的议价能力最强，不但能在玻纤布、铜箔等原材料采购中拥有较强的话语权，而且只要下游需求尚可，就可将成本上涨的压力转嫁下游PCB厂商。今年三季度，覆铜板开始提价，提价幅度在5-8%左右，主要驱动力是反映铜箔涨价，且下游需求旺盛能够消化CCL厂商转嫁的涨价压力。全球第二大的覆铜板厂商南亚亦于12月15日提高了产品价格，显示出至少 一季度PCB需求形式良好。 三、国际PCB行业发展状况 当前，全球PCB产业产值占电子元件产业总产值的四分之一以上，是各个电子元件细分产业中比重最大的产业，产业规模达400亿美元。同时，由于其在电子基础产业中的独特地位，已经成为当代电子元件业中最活跃的产业， 和 ，全球PCB产值分别是344亿美元和401亿美元，同比增长率分别为5.27%和16.47%。 四、国内PCB行业发展状况 中国的PCB研制工作始于1956年，1963-1978年，逐步扩大形成PCB产业。改革开放后20多年，由于引进国外先进技术和设备，单面板、双面板和多层板均获得快速发展，国内PCB产业由小到大逐步发展起来。 ，中国PCB产值超过台湾，成为第三大PCB产出国。 ，PCB产值和进出口额均超过60亿美元，成为世界第二大PCB产出国。中国PCB产业近年来保持着20%左右的高速增长，并预计在 左右超过日本，成为全球PCB产值最大和技术发展最活跃的国家。 从产量构成来看，中国PCB产业的主要产品已经由单面板、双面板转向多层板，而且正在从46层向68层以上提升。随着多层板、HDI板、柔性板的快速增长，中国的PCB产业结构正在逐步得到优化和改进。 然而，虽然中国PCB产业取得长足进步，但当前与先进国家相比还有较大差距，未来仍有很大的改进和提升空间。首先，中国进入PCB行业较晚，没有专门的PCB研发机构，在一些新型技术研发能力上与国外厂商有较大差距。其次，从产品结构上来看，依然以中、低层板生产为主，虽然FPC、HDI等增长很快，但由于基数小，所占比例依然不高。再次，中国PCB生产设备大部分依赖进口，部分核心原材料也只能依靠进口，产业链的不完整也阻碍了国内PCB系列企业的发展脚步。 Pcb制作流程一、单面板的流程: 单面PCB是只有一面有导电图形的印制板。一般采用酚醛纸基覆铜箔板制作，也常采用环氧纸基或环氧玻璃布覆铜板。 单面PCB主要用于民用电子产品，如：收音机、电视机、电子仪器仪表等。其生产工艺流程如图所示。下料钻孔抛光涂敷线路感光层烘干数据处理制作菲林曝光显影镀锡褪膜蚀刻涂敷阻焊油墨烘干曝光制作好的菲林显影丝印字符焊盘防氧化处理切边成型成品二、双面板制作流程双面PCB是两面都有导电图形的印制板。显然，双面板的面积比单面板大了一倍，适合用于比单面板更复杂的电路。 双面印制板一般采用环氧玻璃布覆铜箔板制造。它主要用于性能要求较高的通信电子设备、高级仪器仪表以及电子计算机等其生产工艺流程如图所示。涂敷线路感光层烘干数据处理制作菲林曝光显影镀锡褪膜蚀刻涂敷阻焊油墨烘干曝光制作好的菲林显影丝印字符焊盘防氧化处理切边成型成品下料钻孔抛光电镀预处理过孔电镀PCB制作过程分步工艺介绍第一部分：钻孔工艺介绍 1、工艺要求及注意事项控钻孔是根据计算机所提供的数据按照人为规定进行钻孔。在进行钻孔时，必须严格地按照工艺要求进行。如果采用底片进行编程时，要对底片孔位置进行标注（最好用红兰笔），以便于进行核查。 （一）准备作业 1，根据基板的厚度进行叠层（一般采用1.6毫米厚基板）叠层数为三块； 2，按照工艺文件要求，将冲好定位孔的盖板、基板、按顺序进行放置，并固定在机床上规定的部位，再用胶带格四边固定，以免移动。 3，按照工艺要求找原点，以确保所钻孔精度要求，然后进行自动钻孔； 4，在使用钻头时要检查直径数据、避免搞错； 5，对所钻孔径大小、数量应做到心里有数； 6，确定工艺参数如：转速、进刀量、切削速度等； 7，在进行钻孔前，应将机床进行运转一段时间，再进行正式钻孔作业。 （二）检查项目 要确保后续工序的产品质量，就必须将钻好孔的基板进行检查，其中项目有以下： 1，毛刺、测试孔径、孔偏、多孔、孔变形、堵孔、未贯通、断钻头等； 2，孔径种类、孔径数量、孔径大小进行检查； 3，最好采用胶片进行验证，易发现有否缺陷； 4，根据印制电路板的精度要求，进行X-RAY检查以便观察孔位对准度，即外层与内层孔（特别对多层板的钻孔）是否对准； 5，采用检孔镜对孔内状态进行抽查； 6，对基板表面进行检查； 7，一般检查漏钻孔或未贯通孔采用在底照射光下，将重氮片覆盖在基板表面上，如发现重氮片上有焊盘的位置因无孔而不透光。而检查多钻孔、错位孔时，将重氮片覆盖在基板表面上，如果发现重氮片上没有焊盘的位置透光，就可检查出存在的缺陷。 8，检查偏孔、错位孔就能够采用底片检查，这时重氮片上焊盘与基板上的孔无法对准。2、钻孔设备的工作及操作过程2.1 HW系列双面线路板制作机概述 HW系列双面线路板制作机包括HW-170、HW-175、HW-180、HW-185、HW-190双面机和HW195专业机。该系列产品是根据PROTEL生成的PCB文件自动、快速、精确地制作单、双面印制电路板。与进口线路板制板机相比，具有极高的性价比。用户只需在计算机上完成PCB文件设计并将其经过RS-232串行通讯口（手提电脑经过USB转232转换线）传送给制板机，制板机能快速得自动完成雕刻、钻孔、铣边全系列功能。无限次的软件升级、配套的化学沉铜设备（金属化过孔用）等，使得产品配套灵活多样，真正实现了低成本、高效率的自动化制板。该设备体积小，操作极其简单，可靠性高，是高等院校电子、机电、计算机、控制、仪器仪表等相关专业实验室、电子产品研发企业及科研院所、军工机构等行业的理想工具。功能介绍HW系列双面线路板制板机是一种集机电、软件、硬件相结合的高新科技产品。它利用物理雕刻过程，经过计算机精确控制，在空白的敷铜板上把不必要的铜泊铣去，形成用户定制的线路板。使用简单、精度高、省时、省料。它是一套专业线路板制作系统，直接利用PROTEL的PCB文件信息，无需经过转换，直接输出PCB雕刻数据，控制制板机自动完成雕刻、钻孔、切边等工作。本机结构电子线路板制作机由软件系统和硬件系统构成，主要框图：单面板工作过程及原理简介22工作过程首先，把空白敷铜板固定在工作台上，打开需雕刻的PCB文件，打开电源，调整好加工原始位置，并在计算机上按“雕刻”命令(具体操作见产品说明书)。根据设计好的PCB文件，计算机自动计算出刀具运动的最佳路线，经转换后分解成相应的一条条指令，经过RS232或USB转RS232通讯接口把指令传送给线路板制作机，线路板制作机的主控电路根据计算机指令，经过CPU主处理器高速运算，输出精确的步进脉冲，协调并控制三只步进电机做相应的左、右转，经过同步齿带带动主轴、工作台运动使刀具相对线路板运动，完成指令后向计算机发送指令完成信号。主轴电机高速旋转，根据所设计的线路板文件的要求，经过机器的自动钻孔、就形成了钻好孔的线路板（祼板）。主要工作原理23 关于空白线路板空白线路板是在绝缘基体上粘贴覆盖一层导电的铜，（绝缘基体的材质有所不同：有胶木板、玻璃纤维板、环氧板、纸板等。铜泊的表面厚度也有所不同，从0.05mm0.18mm），可按照设计要求选择不同的板材和铜泊厚度，从基本原理上看，制作一张线路板的过程，就是利用铣刻的原理，把线路板上多余的，不必要部分铣去。这一过程跟传统的雕刻过程相似，区别在于传统物理制板利用手工雕刻，而本机则利用计算机高速运算让机器自动完成。2.4 指令传输控制软件从PCB文件获取线路板加工信息，将其自动转换、分解成线路板制作能够接受的一个个单独的动作指令，而这一个个动作指令的集合起来就形成了机器的加工路径。在收到用户指令时，控制软件将加工路径经过串行通讯口将指令逐条传送给线路板制作机。线路板制作机每完成一个动作指令，向计算机报告指令完成信号。完成所有工作以后，控制软件向机器传送停止信息，机器将停止工作，回到起始位置。根据计算机传送来的指令，线路板制作机的中央处理器根据运动控制原理，控制三个步进电机的转速、方向协调工作，完成指令向计算机发送指令完成信号。2.5 组合运动控制在本机中，三条互相独立的直线运动导轨互相垂直安装。轴滑车带动工作平台前后运动。轴滑车带动轨及安装在轨上的主轴电机左右运动。轴带动主轴电机上下运动。三轴在的协调控制下，使主轴带动高速旋转的刀具相对工件做三维空间运动，从而把工件（线路板）加工成符合用户要求的成品。例如，当轴静止且刀尖略底于线路板表面时，轴静止，X轴移动。此时主刀具将在线路板上铣出一条方向的直线，宽度相当于刀具的刀尖宽度。轴静止，轴移动时，主刀具将在方向上刻出一条直线，当、同时运动且速度相同时，刀具将在线路板上刻一条度的斜线。控制、分别处于不同的运动速度，可在平面上刻出不同角度的直线，控制运动距离，经过各种组合能够在平面上刻出不同的形状。当轴静止且刀尖高于线路板表面时，主轴刀尖将经过、的运动移动到需要雕刻的点。当静止，轴向下移动接触到线路板表面时，主轴电机带动钻头在线路板当前位置上钻孔。(钻孔误差小于1mil)2.6 微调HW系列线路板制作机主控面板上提供主轴刀尖与覆铜板表面高度“升”、“降”微调和试雕功能，向左旋转刀尖将上升，向右旋转刀尖将下降，按下该按钮机器将按照所需雕刻文件的长度与宽度走一方框。27线路板制板机主要特点 直接支持 Protel 99 SE 等多种 EDA 软件输出的 PCB 文件格式，不需任何格式转换便可直接输出PCB文件。 自动化程度高，线路钻孔工序自动完成； 中文操作软件、界面友好、操作非常简便； 无需化学腐蚀，属环保型设备； 雕刻精度高，数控钻孔误差小于1mil，多引脚原件能够轻板插入。 与国外同类型产品相比，同档次的品质，价格只是其 1/5，具有极高的性价比。 28制板机软硬件安装双面线路板制板机的安装包括硬件和软件的安装，其中硬件的安装需要完成双面线路板制板机与 PC机之间数据线（DB9串口线）的连接及双面线路板制作机电源线的连接；软件请安装与操作系统版本相对应的操作软件。 2.81 硬件的安装 为方便操作制板机，最好将制作机放在与计算机工作平台高度相同的稳固工作台面上，然后将附带的RS232通讯线一头连接到制作机右侧的串口上，另一头连接到 PC机的串口（计算机的串口1与串口2可选，但需在操作软件的设置项中设置对应的通讯端口号），再将制作机的电源线连接好，这样就完成了制作机硬件安装。 2.9 软件的安装 PC机配置需求： CPU586DX-500M以上，256M以上内存； 带可用的串口（ COM1/COM2）1个以上； 操作系统 WIN /NT/XP可选； 附带 CD-ROM驱动器； 安装有Protel 99 SE或Protel DXP软件;将双面线路板制作机软件光盘插入到 CD-ROM中，打开光盘，出现如下窗口： 双击浩维科技，进入安装介面，如下图所示：点击“下一步”继续，按屏幕提示操作直到完成安装。注：该机器支持Windows /WindowsNT/WindowsXP操作系统。 3.0 雕刻前的准备操作步骤当你购买到浩维线路板制板机时，自然想立即制作一张线路板来看看它的强大功能，但请别着急，请先仔细阅读说明书及本操作介绍后再动手，你将很快熟悉操作并会被它的魅力深深吸引。1. 连线 把机器平放在工作平台上，取出串口连接线（DB9电缆线），将连接线（带针）的一头连接到机器右侧的通讯接口，将连接线（带孔）的另一头连接到计算机的COM 1接口上，并连接好电源线（供电电压为AV220VAC240V）。2. 设定参数在雕刻软件上打开需雕刻的PCB线路图，根据线路板设计要求，在DK操作界面中设定合适的刀具选择参数。建议选择略小于PROTEL PCB文件设计中的安全距离（例如选择0.38mm的刀具，刀具参数宜选择0.36mm，软件的刀具选择应略小于实际刀具0.010.05。）。必须在打开文件后预览中看看有没有因为刀具选择错误（参数设定太大）而造成的线路板线条粘连，如果在刀具选择下拉菜单中没有合适的刀尖可选，可按“其它”按钮，在弹出的输出窗口中可随意输出想要的合适刀尖，按“新增”按钮，该刀尖便添加到刀具选择的下拉菜单中，按“确定”按钮便能够将刀尖设定并同时关闭该输出窗口。为直到刀尖选择正确（线条没有造成粘连）为止。(详见使用技巧)。根据线路板厚度设定DK操作的板厚参数，此操作为执行钻孔和割边时提供准确数据，如果输入2mm，再按钻孔或割边，那么机器将在调节的高度再往下钻孔或割边2mm深度，因此在选择板厚参数可选择为比实际的板厚大0.2mm0.4mm,例如：实际的板厚度是1.6mm，那么板厚参数可设定为1.8mm或2mm。3. 装刀具根据设定的刀具选择参数，在刀具盒中选取相应刀具，用六内角板手轻轻将主轴电机的紧固镙丝松开，将刀具插入主轴电机孔内，再拧紧两边的内六角镙丝，（不能太用力，因为紧固镙丝较小，如果太用力有可能将紧定镙丝损坏），再观察刀尖是否偏摆，如果刀尖偏罢，请把刀具重新安装，直到刀尖不偏摆为止。特别提醒：本机所配刀具，相当锐利，操作不当极易割伤手指。特别小心！4、固定电路板：确认制板机硬件与软件安装完成以后，将空白的覆铜板一面贴上双面胶，贴胶时要注意贴匀，不能出现空气泡，确保一个水平度，然后将覆铜板较平的一边紧靠制作机底面平台的平行边框贴好，并用两大姆指均匀向两边压紧、压平 （注意覆铜板的边沿一定要与平行边沿靠紧，并保证覆铜板边沿整齐，这样才能确保制作双面电路板换边时能准确定位）。注意：主电源打开状态下，严禁用手推拉主轴电机和工作平台；3.2 软件功能键介绍以双面板制作为例，将待雕刻的 PCB 板图 导入制作机操作软件窗口，如下图所示： 点击工具栏的“设置”按钮，选择相对应的机器型号和计算机串行端口号，如下图所示： 按击“底层”按钮，使机器处于底层操作，并选择设置好合适的刀尖和板厚，使线路图中的线条不造成粘连而刀尖刚好是最大即可。设置好板材厚度和雕刻刀规格后，点击工具栏“输出”按钮，出现如下图所示的操作面板： 操作面板各个操作功能模块描述如下： 1 、工作速度：浩维科技双面板制板机提供 5 级雕刻和钻孔速度，钻孔时建议选择中等速度；雕刻时可根据线路最小线隙、最小线径选择合适的雕刻速度，当线路线径、线隙较大时，可选择较快的速度，当线路线径、线隙较小时，应该选择较慢的速度 （由于电机工作速度默认为中速，请在每次钻孔或雕刻线路时，注意调节好工作速度，以免工作速度影响线路板钻孔或雕刻的时间和质量）； 2 、X左、X右：该选择是在机器通电情况下处于静止状态供调整左右偏移量，如果在输入框内输入2（单位mm已经是默认），再点按“X左”按钮，那么机器主轴将在原始位置向左边再移动2mm，如果是点按“X右”按钮，那么机器主轴将在原始位置向右边再移动2mm。Y前、Y后：该选择是在机器通电情况下处于静止状态供调整左右偏移量，如果在输入框内输入2（单位mm已经是默认），再点按“Y前”按钮，那么机器主轴将在原始位置向前面再移动2mm，如果是点按“Y后”按钮，那么机器主轴将在原始位置向后面再移动2mm。Z升、Z降：该选择是在机器通电情况下处于静止状态供调整左右偏移量，如果在输入框内输入2（单位mm已经是默认），再点按“Z升”按钮，那么机器主轴将在原始位置向上再移动2mm，如果是点按“Z降”按钮，那么机器主轴将在原始位置向下边再移动2mm。 3、钻工艺孔： 钻工艺孔是为制作双面板提供准确的定位，点按“钻工艺孔”机器会在线路板左上角和右上角钻两个孔。4、钻孔：钻孔: 连接好数控钻床的串口线与电源线后，将数控钻床主轴钻机和下部底板手动复位到原点位置并按住不放（即从数控钻床正面看去，主轴钻机靠最右端，底面平台靠最后端），启动钻机主电源按钮，这时能够放开主轴钻机和下部底板，这时主轴钻机和下部底板在电动控制下，固定在原点位置。 启动“数控钻床 .exe ”控制程序，将待钻孔的 Pcb 板图导入控制程序窗口，同时，将待钻孔的电路板用双面胶固定在底板上将待钻孔电路板的 PCB 图导入数控钻床控制软件后，单击工具栏的“输出“按钮.首先，选择第一批孔径的孔，如“0.65mm”，并安装相应规格的钻头，然后，点击“Z-”按钮，即将钻头朝向下的方向调，直到钻头尖与待钻的电路板水平面相差1mm左右，接着最关键的一步就是设置“原点”与“终点”。 取电路板靠数控钻床底板右下脚有效线路边框线交点为原点，这时钻头垂直方向可能并未对准该端点，需要调整 X、Y方向的偏移值，直到钻头尖垂直方向正好对准该端点，点击“设原点”按钮，这样就将电路板有效线路边框线右下角交点设置成了原点，设置原点之后，选择“X”、“X”、“Y”、“Y-”四个按钮，并在对应X、Y方向按钮旁的编辑窗口中输入偏移值，使电机钻头移动到原点对角线位置的电路板有效线路边框线左上角交点，直到钻头尖垂直方向正好对准该端点，点击“设终点”按钮，这样就将电路板有效线路边框线左上角交点设置成了终点. 设好原点和终点后，点击“钻孔”按钮，如定位误差在允许误差范围内，机器将开始自动钻孔，直到完成首选批次孔，如定位误差大于所允许误差的范围，则软件提示“误差范围超值，请重新调整，这时，只要根据误差值的 正 负符号及数值大小将钻头位置沿 X、Y方向作细微调整，重新设定“终点”位置，然后点击“钻孔”按钮，直到能开始自动钻孔为止。 重复以上操作，直至钻完全部批次的孔。3.3钻孔操作步骤把覆铜板贴好后，应先根据覆铜板放置的位置设置 X 、 Y 适当的偏移量，以确定线路板合适的起始位置；按一下制板机面板的试雕按钮，并大致估计雕刻的部分是否在覆铜板范围之内，如果雕刻部分超过了覆铜板有效面积，请更换更大的覆铜板或重新调整 X 、 Y 的偏移量，直至试雕的边框在覆铜板有效面积之内 （此时，请记好 X 、 Y 的偏移量，以方便更换钻头后重新调整偏移量）；装好钻头后，经过计算机操作软件调节钻头的垂直高度，直到钻头尖与电路板垂直距离为 2mm 左右；改为手动微调，在制板机面板有一个数字电位器旋钮，该旋钮具有调节钻头夹具垂直高度的功能，同时具有试雕的功能；调节旋钮往左旋转时，Z轴垂直向上移动，调节旋钮往右旋转时，Z轴垂直向下移动，调节旋钮向下按一次（试雕），则制作机完成一次试雕，即按需雕刻线路板的长和宽走一圈；调节钻头的高度时，钻头快接近覆铜板，一定要慢慢旋动旋钮，直到钻头接触到覆铜板（一定要保证主轴电机电源打开，否则容易造成钻头断裂）；开始钻孔，操作软件界面选择对应的孔径，点击“钻孔”按钮，制板机将自动完成该规格孔径的钻孔工作；如不需更换钻头，请选择另一种规格的孔，点击“钻孔”按钮开始钻第二批规格的孔；如需要更换钻头，建议只关闭主轴电机电源，设备总电源处于通电状态，这样就不需要重新调节各个参数，装好钻头后，重复6、7、8步骤，钻完各个规格的孔。注意：在机器处于运动雕刻的过程中，严禁调整输出窗口中任何按钮及关闭输出窗口，否则会导致电路板雕刻失败或制作机胡乱工作。3.4 线路板表面处理 取出线路板，将线路板清理干净后，用细纱纸将两面线路打磨，确保线路光滑饱满，为防止线路板被氧化，可在线路板两面适当喷上一层光油，再把工作台板的双面胶以及杂物清理工净，以方便下次使用。机器便用的雕刻刀具及钻头产品疑问解答问：机器适别的是哪种格式？答：所有兼容PROTEL的线路板设计软件均可经过PROTEL打开文件进行线路板制作，导出PROTEL PCB 2.8 ASIC格式即可在本机软件中打开。问：机器连续工作时间多长？答：连续工作时间不要超过6小时；散热半小时后可继续工作。问：机器有无配套丝印工艺？答：本产品有配套丝印工艺。问：如何提高线路板的可焊性? 答：可在线路板表面涂一层松香水来或用细砂纸轻轻打磨即可提高可焊性。问：可加工多大和多厚的板材？ 答：本机器制板厚度不限（钻孔厚度0.2mm3mm以内）。问：贵公司产品有无维修备件和保修情况？ 答：本产品备件有内六角板手两把和原装刀具一套（雕刻刀10把，钻头10支）；整机保修一年,保用五年（主轴电机保修半年）特别注意事项 形成良好的习惯，打开主电源前确认主轴电源关闭，关闭主电源时，则先关上主轴电源。 装刀具、钻头时一定要收紧固定螺丝。 雕刻时严禁关闭输出窗口，如果在雕刻中途需调节雕刻高度，可在机器面板上的“微调按钮”进行调节，绝不能关闭输出窗口，因为一关掉输出窗口可能会导致机器胡乱工作，甚至损坏刀具或主轴电机，切勿乱试； 本机连续工作不超过6小时，超过6小时后，请关闭主电源，打开机门散热半小时后可再进行工作； 线路板雕刻完成后，请将工作台面的双面胶以及杂物清理干净，避免留下残物影显雕刻效果，以保持下次使用的平整；常见问题解答 打开文件时提示“非PCB文件” ? 本机兼容Protel ASIC II 2.8文件格式，如果人的绘图软件不能输出此格式，请在Protel 99/SE中导入你所设计的文件，然后导出此格式文件，机器软件就能够识别到； 打开文件时提示“无KEEPOUT LAYER” ?本机以禁止布线层为线路板外边框，你所设计的PCB文件一定要在KEEPOUT LAYER画上一条边框线，线宽等于刀具直径3.15；即第禁止布线层的线离第一根要1.5mm以上；否则可能割边时会损坏到你所设计的线条； 打不开文件或打开后软件自己关闭 ? 你所设计的线路图座标为负，你能够在Protel 99/SE中把鼠标移到所设计的线路图左下角和右下角观察显示栏是否为负，如果为负则把整个线路图移至座标为正的地方；机器不能与电脑通讯 ?本机只支持Win NTXP操作系统，并在软件的“设置”选项里将“通讯端口”及“设备型号”选为与电脑的串口号COM 1或COM 2以及机器设备型号相符合；第二部分：电镀前处理（沉铜）工艺介绍一 沉铜目的与作用：在已钻孔不导电孔壁基材上，用化学方法沉积上一层薄薄化学铜，以作为后面电镀铜基底； 二 工艺流程：碱性除油二或三级逆流漂洗粗化（微蚀）二级逆流漂洗预浸活化二级逆流漂洗解胶二级逆流漂洗沉铜二级逆流漂洗浸酸 三 流程说明：（一）碱性除油 作用与目：除去板面油污，指印，氧化物，孔内粉尘；对孔壁基材进行极性调整（使孔壁由负电荷调整为正电荷）便于后工序中胶体钯吸附； 多为碱性除油体系，也有酸性体系，但酸性除油体系较碱性除油体系无论除油效果，还是电荷调整效果都差，表现在生产上即沉铜背光效果差，孔壁结合力差，板面除油不净，容易产生脱皮起泡现象。 碱性体系除油与酸性除油相比：操作温度较高，清洗较困难；因此在使用碱性除油体系时，对除油后清洗要求较严 除油调整好坏直接影响到沉铜背光效果； （二）微蚀： 作用与目：除去板面氧化物，粗化板面，保证后续沉铜层与基材底铜之间良好结合力；新生成铜面具有很强活性，能够很好吸附胶体钯； 粗化剂：当前市场上用粗化剂主要用两大类：硫酸双氧水体系和过硫酸体系，硫酸双氧水体系优点：溶铜量大，（可达50g/L），水洗性好，污水处理较容易，成本较低，可回收，缺点：板面粗化不均匀，槽液稳定性差，双氧水易分解，空气污染较重过硫酸盐包括过硫酸钠和过硫酸铵，过硫酸铵较过硫酸钠贵，水洗性稍差，污水处理较难，与硫酸双氧水体系相比，过硫酸盐有如下优点：槽液稳定性较好，板面粗化均匀，缺点：溶铜量较小（25g/L）过硫酸盐体系中硫酸铜易结晶析出，水洗性稍差，成本较高； 另外有杜邦新型微蚀剂单过硫酸氢钾，使用时，槽液稳定性好，板面粗化均匀，粗化速率稳定，不受铜含量影响，操作简单，适宜于细线条，小间距，高频板等 （三）预浸/活化： 预浸目与作用：主要是保护钯槽免受前处理槽液污染，延长钯槽使用寿命，主要成分除氯化钯外与钯槽成份一致，可有效润湿孔壁，便于后续活化液及时进入孔内活化使之进行足够有效活化； 预浸液比重一般维持在18波美度左右，这样钯槽就可维持在正常比重20波美度以上； 活化目与作用：经前处理碱性除油极性调整后，带正电孔壁可有效吸附足够带有负电荷胶体钯颗粒，以保证后续沉铜均匀性，连续性和致密性；因此除油与活化对后续沉铜质量起着十分重要作用， 生产中应特别注意活化效果，主要是保证足够时间，浓度（或强度） 活化液中氯化钯以胶体形式存在，这种带负电胶体颗粒决定了钯槽维护一些要点：保证足够数量亚锡离子和氯离子以防止胶体钯解胶，（以及维持足够比重，一般在18波美度以上）足量酸度（适量盐酸）防止亚锡生成沉淀，温度不宜太高，否则胶体钯会发生沉淀，室温或35度以下； （四）解胶： 作用与目：可有效除去胶体钯颗粒外面包围亚锡离子，使胶体颗粒中钯核暴露出来，以直接有效催化启动化学沉铜反应， 原理：因为锡是两性元素，它盐既溶于酸又溶于碱，因此酸碱都可做解胶剂，可是碱对水质较为敏感，易产生沉淀或悬浮物，极易造成沉铜孔破；盐酸和硫酸是强酸，不但不利与作多层板，因为强酸会攻击内层黑氧化层，而且容易造成解胶过度，将胶体钯颗粒从孔壁板面上解离下来；一般多使用氟硼酸做主要解胶剂，因其酸性较弱，一般不造成解胶过度，且实验证明使用氟硼酸做解胶剂时，沉铜层结合力和背光效果，致密性都有明显提高； （五）沉铜 作用与目：经过钯核活化诱发化学沉铜自催化反应，新生成化学铜和反应副产
