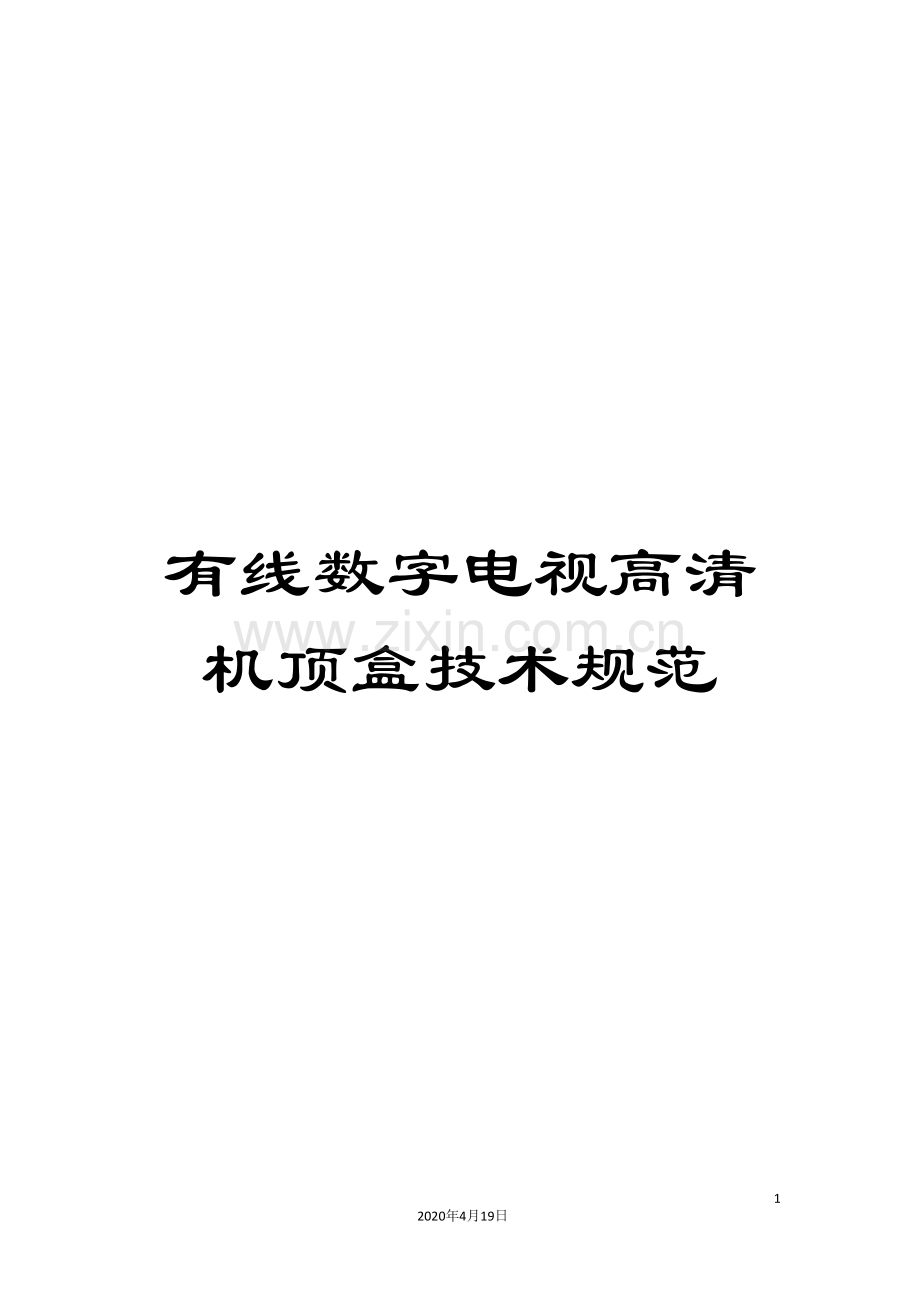

有线数字电视高清机顶盒技术规范

61
2020年4月19日
文档仅供参考

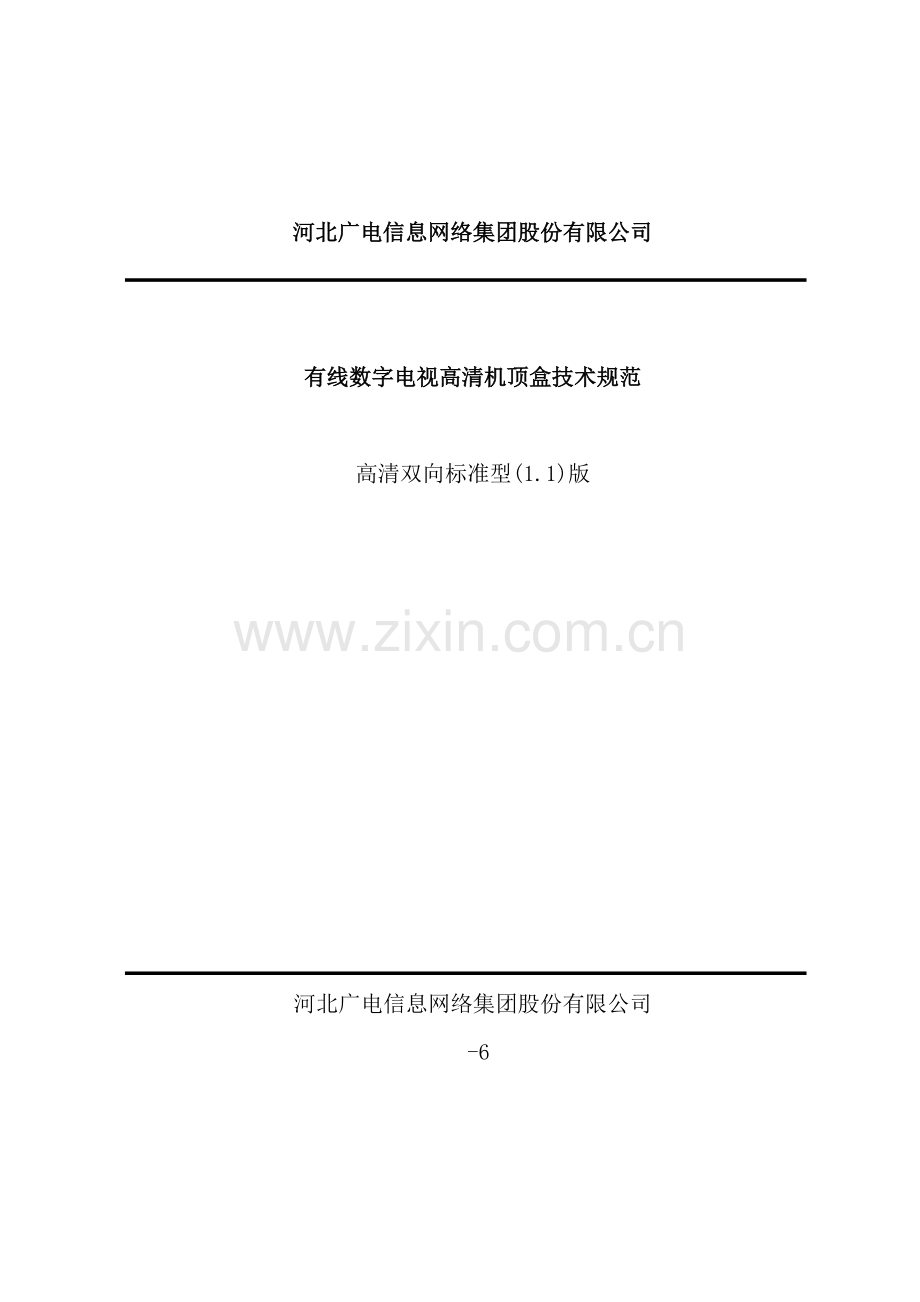

河北广电信息网络集团股份有限公司

有线数字电视高清机顶盒技术规范

高清双向标准型(1.1)版

河北广电信息网络集团股份有限公司
-6

前 言
随着有线数字电视发展,市场对高清机顶盒的需求越来越迫切。高清数字电视机顶盒(High Definition Television Set Top Box)能够用于接收高清晰度数字电视信号,并将高质量的视、音频信号输出给电视机进行显示,能够解码、输出1920×1080i/50Hz或更高图象格式的视频信号;其输出的视频信号宽高比为16:9,同时兼容标准清晰度数字电视信号,并能解码,输出多声道声音信号。为做好河北省内使用的有线高清数字电视机顶盒功能和性能的规范工作,特制定本规范。
本规范的附录构成本规范不可分割的组成部分,视同本规范执行。
本规范于 6月18日首次发布, 6月18日正式实施。
本规范由河北广电信息网络集团股份有限公司提出及归口。
本规范起草单位:河北广电信息网络集团股份有限公司。
本规范起草人:

第一章　适用范围及引用标准
一、适用范围
本规范适用于在河北省内使用的有线高清数字电视机顶盒,规定了有线高清数字电视系统用户端机顶盒的基本配置、功能和主要性能参数要求等相关内容。
本规范作为河北省有线高清数字电视机顶盒入围测试的依据。
二、引用标准和文件
下列条款经过本规范的引用而成为本规范的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文本的最新版本,凡是不注明日期的引用条款,其最新版本适用于本规范。
1、GB/T 17975.1- <信息技术 运动图像及其伴音信息的通用编码 第1部分:系统>
2、GB/T 17975.2- <信息技术 运动图像及其伴音信号的通用编码 第2部分:视频>
3、GB/T 17975.3- <信息技术 运动图像及其伴音信号的通用编码 第3部分:音频>
4、GD/J12- 国家广播电影电视总局<有线数字电视系统用户接收解码器(机顶盒)技术要求和测量方法>(暂行)
5、GB13837 - <声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法>
6、GB6833-86 <电子测量仪器电磁兼容性试验规范>
7、GB8898- <音频、视频及类似电子设备 安全要求>
8、GB2099.1 <家用和类似用途插头插座·第一部分:通用要求>
9、GB1002-1996 <家用和类似用途单相插头插座型式、基本参数和尺寸>
10、GY/Z175- <数字电视广播条件接收系统规范>
11、GY/T230- <数字电视广播业务信息规范>
12、GY/T201- <数字电视系统中的数据广播规范>
13、GY/T231- <数字电视广播电子节目指南规范>
14、GY/T134-1998 <数字电视图像质量主观评价方法>
15、GB2312-1980 <信息交换用汉字编码字符集>
16、GB3174-1995 <PAL-D制电视广播技术规范>
17、GB/T 11318.1-1996<电视和声音信号的电缆分配系统设备与部件 第1部分:通用规范>
18、GB/T 18239- <集成电路(IC)卡读写机通用规范>
19、GB/T 16649.1- <识别卡 带触点的集成电路卡第1部分 物理特性>
20、GB/T 16649.2- <识别卡 带触点的集成电路卡第2部分 触点尺寸和位置>
21、GB/T 16649.3- <识别卡 带触点的集成电路卡第3部分 电信号和传输协议>
22、GB/T 14960-1994<电视广播接收机用红外遥控发射器技术要求和测量方法>
23、GY/T170- <有线数字电视广播信道编码与调制规范>
24、GY/T192- <数字音频设备的满度电平>
25、国家广播电影电视总局<有线数字电视机顶盒和遥控器功能实施指导意见>
26、有线数字电视电子节目指南指导性意见(暂行)
27、ETSI TR 101290 <Measurement guidelines for DVB systems>
28、SJ/T 11327- 数字电视接收设备接口规范 第一部分:射频信号接口
29、SJ/T 11328- 数字电视接收设备接口规范 第二部分:模拟音频信号接口
30、SJ/T 11329- 数字电视接收设备接口规范 第三部分:复合视频信号接口
31、SJ/T 11330- 数字电视接收设备接口规范 第四部分:RGB模拟基色视频信号接口
32、SJ/T 11331- 数字电视接收设备接口规范 第五部分:亮度、色度分离视频信号接口
33、SJ/T 11332- 数字电视接收设备接口规范 第六部分:YPBPR模拟分量视频接口
34、SJ/T 11333- 数字电视接收设备接口规范 第七部分:传送流接口
35、SJ/T 11325- 数字电视接收及显示设备可靠性试验方法
36、SJ/T 11326- 数字电视接收及显示设备环境试验方法
三、通用要求
1、经过国家广播电影电视总局入网检测,获得广播电视入网认定证书。
2、经过中国质量认证中心的中国国家强制性产品认证证书(CCC认证)。
3、经过了经河北广电信息网络集团股份有限公司正式认可的CA厂家的相关CA测试认证。
4、支持数据广播。移植河北广电网络集团公司指定的双向浏览器。
5、经过在国家、省质量监督局备案的第三方测试机构的平均无故障时间的测试。
6、能够支持多业务的应用,适用多种接口规范,具有较强的网络适应能力。
7、除符合上述标准外,还应符合如下标准:产品安全性符合GB4943;可靠性符合GB5080.7;抽样方案符合GB2828;环境试验符合GB2421-2423;汉字编码字符集应符合GB2312或GB13000。
8、机顶盒生产厂家应具有一定的生产规模,在行业中具有相当的知名度,企业具有完善的质量保证体系和售后服务体系,机顶盒厂商需提供产品老化方案及完善的质检规范。
9、机顶盒生产厂家需提供主要元器件的明细清单。
10、机顶盒装箱清单至少有具备以下器件:
有线数字电视机顶盒 一台
使用说明书 一本
遥控器 一个
分量线 一根
AV线 一根
HDMI连接线 一根
射频连接线(≥2米) 一根
射频环通线(1.5米) 一根
IEC-F转换头 一个
电池 一对
保修卡 一张
第二章　机顶盒的基本功能及性能参数
一、基本功能要求
1、支持MPEG-1、MPEG-2 MP＠ML和MPEG-2 MP＠HL视频解码。
2、支持MPEG-1-Audio LayerⅠ/Ⅱ、MPEG-2-Audio与AC3立体声的音频解码。
3、兼容高清/标清有线数字电视信号。
4、支持符合标准的电子节目指南(EPG)信息。详见<附录4: EPG选型规范>。
5、具备全功能遥控操作。兼容两种键值的遥控器。详见<附录3:遥控器规范>。
6、支持PAL/NTSC格式信号的自动识别和转换,不同分辨率自动调整为满屏显示。
7、 支持单声道、双声道、立体声音频输出,音量分级 ≥32级。支持节目播放时对声音进行控制,包括增减音量、声道切换和静音。在静音状态下按音量增减即退出静音状态。
8、 具有中文OSD显示界面,视频上迭加透明或半透明图像和文字。
9、 支持GB2312、GB13000编码标准的字库。
10、 支持64 QAM和256 QAM解调。
11、 机顶盒具有CA和IC卡接口,集成运营商指定CA系统;可同时支持机卡绑定(基于内存方式实现一机一卡、一机多卡及一卡多机的绑定)和不绑定两种方式。
12、支持数据广播、音频广播、NVOD、公告等功能。
13、支持软件在线自动更新。详见<附录3:Loader选型规范>
14、支持电视邮件发送,即从SMS发送文字信息给机顶盒用户(包括催缴费信息、升级信息等)。
15、开机界面分为两层,第一层进入甲方LOGO界面,然后自动进入导航主页,如用户不进行任何操作,超过5秒,自动跳到上次关机时的视频节目播出。如果导航主页不能正常工作,自动跳到上次关机时的视频节目播出。
16、支持屏幕保护,当RF输入信号丢失,机顶盒的输出画面应在5秒内变为黑场并显示信号中断提示,不得停留在丢失信号前的最后一帧画面上。频道节目切换,不能出现黑屏和马赛克,不能出现伴音噪声。
17、菜单界面模式、选项按甲方提供的要求设计。(见附录2:机顶盒菜单界面、结构布局要求)。
18、节目列表中每套节目均显示该节目是否为加密节目和是否已订购。
19、可根据个人喜好自行定义喜爱频道节目,并可实现喜爱频道节目的浏览、添加、删除,喜爱频道至少4个分类。
20、支持系统相关信息显示,包括:机顶盒号、智能卡号、软件版本、硬件版本、LOADER版本、机顶盒IP地址和MAC地址;支持功能信息进度条显示。
支持当前节目相关参数显示:至少显示日期、时间、频道号、节目名称、节目进度、PMT及视音频PID、PCR_PID、调制频率、符号率、调制方式、声道状态、锁定状态、信号相对强度和质量、IP地址等。
21、支持系统相关参数设置,包括:系统语言选择、菜单背景的亮度及透明度、节目信息显示时间、自动开关机、时区、密码锁等。
22、数据广播要做成电视频道化显示。
23、具备USB2.0(high speed)接口及网口(Rj45接口,10/100M自适应)。支持TCP/IP协议栈、SSP协议、 LSCP协议。支持动态获取IP地址,支持DHCP设备类型选项。
24、机顶盒必须集成支持双向应用的影立驰浏览器并可经过浏览器访问网页。
25、机顶盒必须能够扩展集成指定的VOD等交互业务。
26、双向机顶盒支持协议
网络协议:
机顶盒需要支持DHCP扩展协议,
实现以下网络协议:
IP: RFC 791-Internet Protocol
TCP: RFC 793-Transmission Control Protocol
UDP: RFC 768-User Datagram Protocol
DHCP: RFC 2131-Dynamic Host Configuration Protocol
支持静态配置IP地址
支持动态获取IP地址,开发DHCP设备类型选项以适应STB、VOIP、PC从不同DHCP服务器获取不同类别的地址。
27、关于双向机顶盒获取ip地址的方法
A、机顶盒启动不获取ip地址
B、机顶盒在启动双向业务的时候获取ip地址
C、机顶盒在退出双向业务的时候不释放ip地址
D、机顶盒获得ip地址后,再进双向业务,不再重复获取ip地址
E、机顶盒关机或待机释放ip地址
28、具备HDMI输出接口,同时必须具备HDCP数字版权保护功能。
29、高清数字电视机顶盒能根据码流自动判别高清、标清节目。屏幕显示比例设为三档:4:3/16:9/自动。当设置为自动时,在播放标清节目时,自动转换为4:3模式;在播放高清节目时,自动转换为16:9模式,默认选项是”自动”。
30、支持支持CVBS、YPbPr/VGA、S-Video、HDMI接口OSD和视频同时输出,支持OSD真彩输出;支持数字音频输出接口:S/PDIF。
31、支持视频解码格式为1080i、720p、576p、576i等多种输出模式,在这几种模式下菜单大小必须是一样的。
32、支持本地图片格式:JPG、PNG、BMP、GIF;
33、支持FAT32、NTFS文件系统。
34、支持PAL/NTSC制式,在两种制式下菜单输出效果一样。
二、基本技术参数及配置要求
1、输入信号与解调性能技术要求
序号
项 目
技 术 要 求
备 注
1
工作频率范围
111MHz～862MHz

2
频道带宽
8 MHz

3
射频输入电平
40dBμV～80dBμV
调制方式64 QAM
4
射频输入阻抗
75Ω

5
射频输入反射损耗
≥8 dB

6
解调方式
64QAM、256QAM

7
C/N门限
≤26dB
≤33dB
64QAM
256QAM
8
频率捕捉范围
±150KHz
64QAM,6.875Mbaud
9
支持符号率范围
3.6～6.952Mbaud
64QAM
10
视频解码方式
MPEG-1、
MPEG-2MP@ML、MPEG-2MP@HL

11
输出格式
1080i50、720p60、576p50、576i50、PAL/NTSC自动

12
图像分辨率
支持1920×1080i, 1280×720p,720×576p,720×576i四种

13
音频解码方式
MPEG-1/2、AC3
支持单声道/双声道/立体声/联合立体声音频输出
14
音频取样率
32、44.1、48KHz

15
PCR抖动适应能力
＞500ns,＜-500ns

16
开机时间
≤15s
开机后看到任一电视画面(不含LOGO画面)的时间
17
频道切换时间
≤1.5s
切换无黑屏、无屏幕抖动、无马赛克等现象,切换时主观无明显感觉
18
多节目支持能力
不小于300套

19
音频电平控制/记忆
能记忆并保存不同节目的音频电平的设置和调整
20
I、Q幅度不平衡解调能力
≥10%

21
I、Q相位差解调能力
≥5度

22
抗脉冲干扰能力
≥25μs
10HZ重复频率
23
抗同频单频干扰抑制比
≤27 dB
≤40 dB
64QAM
256QAM
24
抗微反射能力
≥-10dB (≤0.5μs)
≥-15dB (≤1.0μs)
≥-20dB (≤1.5μs)
≥-30dB (≤5.0μs)
≥-35dB (＞5.0μs)

2、视频输出技术要求
序号
项目
技术要求
备注
1
视频输出幅度
700±70mVp-p
模拟复合视频
2
视频同步幅度
300±30mVp-p
模拟复合视频
3
视频幅频特性
±0.8 dB
±1 dB
+0.5/-4 dB
4.8MHz以内
4.8～5 MHz
5.5 MHz
4
视频信杂比(加权)
≥56 dB
模拟复合视频
5
K系数
≤4%
模拟复合视频
6
微分增益(P-P)
≤8%
模拟复合视频
7
微分相位(P-P)
≤8度
模拟复合视频
8
亮度非线性
±8%
模拟复合视频
9
色/亮度增益差
±5%
模拟复合视频
10
色/亮度时延不等
≤50ns
模拟复合视频
11
HDMI
HDMI1.1、HDCP1.1或更高
必须具备HDCP数字版权保护功能
3、音频输出技术要求
序号
项目
技术要求
备注
1
音频输出电平
≥-8 dBu
负载600Ω
2
音频失真度
≤1.5%

3
音频幅频特性
+1/-2 dB
60Hz～18KHz
4
音频信噪比(不加权)
≥70dB

5
音频左右声道相位差
≤5度
60Hz～18KHz
6
音频左右声道电平差
≤0.5dB
60Hz～18KHz
7
音频左右声道串扰
≤-70dB

8
音频对视频的时间差
+90～-185ms

4、CPU及各种存储器硬件配置要求
序号
项目
技术指标
备注
1
CPU工作主频
不低于200MHz
建议采用STx7710
2
EEPROM
8 Kbytes

3
Flash
16 Mbytes

4
内存
64Mbytes
DDR工作频率
200MHz @ CL3

5
TUNER
满足省网规范中的输入信号与解调性能技术要求
建议采用THOMSON DCT704X + GX1001
或THOMSON DCT704X + ST0297D
或PHIPHS CD1616 + DC
采用并行TS输出
6
网口芯片
10/100Mbps自适应网络接口

7
IR遥控器

低电平输入有效触发

5、物理接口技术要求
序号
项目
技术要求
备注
1
射频输入接口
75Ω,F型英制或IEC
Female座
2
射频环通输出接口
75Ω,IEC公头
无源方式
3
复合视频输出接口
75Ω,RCA接口
1路必备
4
S-Video
S-Video输出
1路必备
5
YPbPr
75Ω,RCA接口
1路
6
VGA
VGA接口(DB-15型)
1路
7
HDMI
HDMI接口(A型)
1路(必须具备HDCP数字版权保护功能)
8
音频输出接口
RCA型:低阻,不平衡
1组必备
9
音频输出接口
S/PDIF, 光纤、同轴
1路必备
10
网口
RJ45接口
1路必备
11
USB接口
USB2.0
至少1路
12
电源开关

6、工作条件要求
序号
项目
要求
备注
1
电压范围
交流, 150V～240V

2
电压频率
50+2Hz

3
工作温度
0～40℃
湿度20%～90%
4
功耗
工作状态:≤30W

7、前面板功能要求
状态指示灯:显示电源、待机和输出锁定状态。
按键:待机、方向键(上、下、左、右)、菜单、确认。智能卡插槽:1个。
红外遥控接收头:38 KHz。　面板显示:建议采用真空荧光显示屏(VFD)。
可保证在不使用遥控器的情况下完成基本操作。
8、菜单功能显示如下:主菜单
频道列表
影视点播
信息服务

节目预告
频道管理
授权管理

系统设置
手动搜索
自动搜索
全频段搜索
喜爱、锁定、排序、删除设置
节目预告、节目预约
网络设置
主页设置
IP地址设置
屏显保留时间
父母控制
菜单语言设置

密码设置
频道搜索
游 戏
机顶盒基本信息
恢复出厂设置
透明度设置

自动开关机设置
信号状态
软件更新
互动电视
股市财经
9、机卡绑定
经过软件的方式,能够实现”一机一卡”的绑定功能,保证授权的安全有效。机顶盒厂家与运营商签署”保密协议”,确保算法和密钥的安全性。
10、机顶盒NVOD的规定
机顶盒支持NVOD功能,本部分规定了机顶盒NVOD应用的具体要求、操作方法。
10.1 信息的获取
当重新开机、每天2点后或EIT版本号发生变化时,重新搜索并存储NVOD节目信息。搜索完一次NVOD节目信息后,可存储信息,再进入NVOD时,不进行搜索直接进入。当NVOD节目只是播出时间变化时,后台自动更新,更新时不显示提示信息。
NVOD节目的传输信息及节目描述信息全部从前端发送的SI信息中获取。
10.2 点播界面要求
(1) 用户可经过遥控器快捷键或机顶盒功能菜单进入NVOD应用。
(2) 无论前端编排几天的节目,只正确显示当天2点至次日2点之间所有NVOD节目的名称和节目描述信息,可支持不少于12个汉字的节目名称显示和至少125个汉字的节目描述信息。
(3) 支持NVOD节目播放时间列表检索,可完整显示正在播放和将要播放的节目播放时间。隐藏已经播完的时间列表。
(4) NVOD节目显示顺序按照NIT表中的ts-id和service-id排序。
10.3 节目预定及提醒管理功能
(1) 支持尚未播放节目的预定和取消预定,可查看和更改节目预定信息。预定相同开始播放时间的NVOD节目,系统给出提示信息,当预订的两个节目时间发生冲突时(开始时间相差少于或等于1分钟),系统弹出预定节目播出时间冲突的提示信息,并可选择是否预定第二个节目,如确认预定第二个节目,则取消前一个节目的预定,预定当前选中的节目。
(2) 预定节目播出前提醒:在开机状态下,无论机顶盒处于何种应用环境下,当距离预定的节目开始还差1分钟时,出现节目即将开始的提醒信息,在确认收看后,到预定节目开始时,自动切换至预定节目所在频道;如取消预定节目的收看,则保持当前正在收看节目的状态;若在一分钟内没有受到干预,则默认为确认。
10.4 节目播放中的按键控制
(1) 支持节目播放过程中,快捷键调出节目信息(包括节目名称、开始时间和结束时间、价格信息等)。
(2) 支持节目播放时对声音进行控制,包括增减音量、声道切换和静音。在静音状态下按音量增减即退出静音状态。
(3) 支持从点播节目中退出或进入待机,但从正在播放的点播节目中退出必须有提示信息,需经用户确认后,回到NVOD节目列表,再次按”退出”键退出。
(4) 按键保护功能。在播放点播节目过程中,用户除按[信息]键、[状态]键、[音量增减]键、[声道]键、[静音]键、[退出]键、[返回]键及[待机]键以外,其它功能键机顶盒不响应。
10.5 NVOD频率存储和更新
经过节目搜索,可存储至少10个NVOD频点并支持掉电记忆;当NVOD频点频率更新后,可经过节目搜索更新频率。
第三章 定制技术要求
一、节目搜索机制
本部分主要说明常规的业务搜索方式。机顶盒开启时,若机顶盒保存的频道列表为空,机顶盒自动开始搜索并给出提示信息,搜索时应显示相关提示信息(包括频点的频率、信号状态、节目名称和搜索到的节目总数量等),搜索完成后自动保存。若频道列表不为空且无相关参数变化,则不进入搜索界面。若前端参数发生变化,则参见本章第三节(机顶盒对前端参数变化的匹配)。
1、搜索方式
1.1自动搜索:机顶盒预先设定搜索频点(586MHz、307MHz)、符号率 6.875MBaud、调制方式 64QAM,机顶盒应按照上述频点顺序依次搜索,直到找到NIT表为止,然后解释NIT并依照NIT的网络及TS流描述信息对各业务频点进行自动扫描搜索,并按规定方式对业务进行分类及排序(详见本节2.3 业务的分类及排序);若在上述频点均未搜到相关信息,则给出必要提示。
1.2手动搜索:提示用户输入搜索的必要参数(起始频率、终止频率、符号率、调制方式),机顶盒应能调谐到该频率范围内的有效频段,且只搜索本频段内的节目,并按规定方式对业务进行分类及排序(详见本节2.3 业务的分类及排序)。
1.3全频道搜索:用户选择此项功能后,机顶盒应能按现行中国频道规划标准依次搜索全部频道(频率范围111MHz～862MHz),待搜索完毕后,按规定方式对业务进行分类及排序(详见本节2.3 业务的分类及排序)。
1.4、县市节目搜索机制:考虑到县市节目本地插入的需要,各市分前端将数字信号传输到县级机房,县级本地信号经编码、调制与前端信号混合后传输到用户,由于该频点信号中只包含PAT、PMT等PSI信息,故采用如下搜索机制:分前端播发唯一的NIT表(含该区域内县级频道列表,各县使用相同的频率在本区域内传输),机顶盒在以自动方式搜索时,应按NIT中的频率列表搜索该频点,检测PSI/SI信息,如检测不到SDT,该频点上的业务名称应在默认搜索频点(586MHz等)的SDT other中获得。
2、搜索时间的控制
由于数字电视的业务种类繁多及数量庞大,机顶盒在搜索业务时应加快搜索进度,即机顶盒应能有效利用前端播发的PSI/SI信息表,以缩短搜索时间,为此要求机顶盒在节目搜索时使用以下规则:
2.1默认搜索方式:自动搜索,且只对NIT中列出的频点进行搜索。
在前端播发的每个TS中,均包含有符合DVB标准的PSI/SI表,一般地,机顶盒在其中可找到业务相应的信息:
NIT:前端网络号、名称,每个频点的业务参数及业务类型(service_id、service_type)。
PAT:本频点节目参数,program_number(即service_id)、PMT_PID 等。
CAT:节目的加密信息。
PMT:组成每个业务组件的PID。节目视音频信息。
SDT:业务名称(service_name)描述等。音频以multilingual_service_name_descriptor做为声道描述。
EIT:节目搜索时不检测EIT。待正常接收后,再根据用户的操作进行相关的搜索。
2.2 搜索过程中,如发现NIT指示的某一频点无PAT(即某一频点上无节目或无法调谐),应跳至下一频点,并删除无用信息。调谐检测一般应≤2秒。
2.3 业务的分类及排序
机顶盒对搜索到的业务按下表进行分类,然后在每一类中按本条第二项要求进行排序。
① 业务的分类:
前端对播出的业务进行种类描述,主要是在NIT的service_list_descriptor中,其中service_type的值用于标识业务的种类。业务分类如下:

Service_type(业务类型)
描 述
0x00
预留使用
0x01
数字电视业务(标清)
0x02
数字音频广播业务
0x03
图文电视业务
0x04
NVOD参考业务
0x05
NVOD时移业务
0x06
马赛克业务
0x07
PAL制编码信号
0x08
预留使用
0x09
预留使用
0x0A
调频广播
0x0B
NTSC制编码信号
0x0C
数据广播业务
0x0D
公共接口使用预留
0x0E
RCS映射
0x0F
RCS FLS
0x10
MHP业务
0x11
高清节目
0x12~0x7F
预留使用
0x80~0xFE
用户定义
0xFF
预留使用
② 分类业务的排序:
机顶盒在对搜索到的所有业务进行分类后,应按下述规定对业务进行排序,第一,删除只有PMT_PID而无其它组件PID的业务(包含仅有ECM的业务);第二,对其余业务按照program_number(service_id)从小到大进行排序,要求支持四位数的service_id号;第三,机顶盒按照program_number(service_id)排序自动编排该业务的频道号进行保存和显示。
3、音频声道的控制
前端对播发的数字电视业务及音频广播业务的音频参数均有相应的描述,机顶盒在搜索节目时,应检索相应的声道信息,正确设定业务的声道状态。对于声道参数描述的规定详见(机顶盒音频声道的控制)。
4、业务信息描述
机顶盒完成搜索后应对业务进行必要标识,如标识加密业务、多伴音业务等,并对业务相关的信息进行存储;需要时,用户可经过遥控器按键提取业务参数。业务参数至少包括:PMT及视音频PID、PCR_PID、调制频率、符号率、调制方式、声道状态、频道号、节目名称、TS流ID、网络名称及ID、彩色电视制式(PAL/NTSC)、机顶盒软硬件版本信息等。
5、节目列表编辑
搜索完成后,支持用户对节目列表进行编辑,包括节目删除、加锁、移动、排序等。同时在节目列表中可用小窗口显示相对应的节目内容。
6、节目浏览和预定
搜索完成后,支持用户按照某一节目类型(例如高清、电视、广播等)进行浏览和预订。
二、机顶盒音频声道的控制
前端对播发的数字电视业务及音频广播业务的音频均有相应的描述,机顶盒应能根据前端发送的声道标识,自动确定并保存每套节目的声道设置。
1、声道标识的定义
SDT 中的multilingual_service_name_descriptor作为左、右声道设置的标识,本规范规定只需在SDT中检测该描述符。
2、声道描述:按以下语法结构描述

语 法
位数
助记符
multilingual_service_name_descriptor(){

descriptor_tag
8
uimsbf
descriptor_length
8
uimsbf
for(i=0;i<N;i++){

ISO 639_2_language_code
24
bslbf
service_provider_name_length
8
uimsbf
for(j=0;j<N;j++){

Char
8
uimsbf
}

service_name_length
8
uimsbf
for(j=0;j<N;j++){

Char
8
uimsbf
}

}

}

对multilingual_service_name_descriptor中的ISO 639_2_language_code做如下定义:当ISO 639_2_language_code= ste为立体声,当ISO 639_2_language_code=lef为左声道,当ISO 639_2_language_code=rig为右声道;机顶盒搜索时应按照该节目声道描述正确设置声道并保存。
3、如果SDT中没有以上描述,机顶盒搜索时将该节目的声道设置默认为左声道。
三、机顶盒对前端参数变化的匹配
1、 前端网络参数重新配置:
前端网络参数的重新配置,是指前端网络名称及ID的改变、原TS流播出频率变化、节目重新打包、TS流ID改变、符号率及调制方式等发生变化的情况。上述情况发生时,前端播出的NIT将发生相应变化(其它PSI/SI表也会随之变化),机顶盒每间隔10秒对NIT表中的版本号进行一次侦测,当侦测到前端播发的NIT表的版本号与机顶盒中保存的版本号不一致时,机顶盒应在开机或换台时与存储的相关参数进行比较。
当发现NIT版本不一致时,同时比较该表中network program update descriptor描述符里的Program_update位,如果和机顶盒中保存的节目更新标志位的值不同则进行自动搜索,如果相同则不进行搜索(注:当Program_update值为0时,机顶盒不更新频道,仅保存该0值)。
如只是业务的网络信息(传输流号,频率,符号率及调制方式等)发生变化,或节目信息(视音频pid, CAT pid, PCR pid,节目名称、类型等)发生变化,而无业务的增减及频道号的变化,则自动更新存储的网络及节目参数。
若有业务的增减或频道号的变化,则给出频道更新信息提示,按照新的PSI/SI描述更新频道的网络信息和节目信息,完成后给出提示信息”节目已更新完毕”。
定义机顶盒节目更新标志位的条件如下:
NIT版本号变化不再作为引起机顶盒自动搜索的唯一条件,在NIT 表中增加私有描述符,定为network program update descriptor描述符,描述子标签值定为0X80,利用该描述符Program_update位作为节目更新标志位(8 bit),从0到255循环。(注:机顶盒的节目更新标志位出厂默认值为0)。机顶盒要保存network program update descriptor描述符第12字节Program_update的数值,该值应为当前NIT表里提取的值。
NIT表里 network program update descriptor 描述子定义如下:
Syntax
No. of bits
Identifier
Updateprogram_descriptor()

{

Descriptor_tag = 0x80
8
Uimsbf
Descriptor_length
8
Uimsbf
Transport_stream_id
16
Uimsbf
Original_network_id
16
Uimsbf
Service_id
16
Bslbf
Linkage_type=0x09
8
Uimsbf
OUI_data_length
16
Uimsbf
For(i=0;i<N;i++)

{

Program_update
8
Bslbf
Download_PID
16
Uimsbf
Hardware_version
32
Uimsbf
Software_version
32
Uimsbf
Serial_number_start
24
Uimsbf
Serial_number_end
24
Uimsbf
Reserved
32
Uimsbf
User_define_data_length
8
Uimsbf
{

User_define_data_byte
8
Uimsbf
}

}

}

Program_update: 节目更新标志位,当该值为”0”时机顶盒不触发更新频道;
其它位河北广电保留使用;
2、前端节目参数发生变化:
当前端某一节目(或多个节目)参数发生变化时,如视音频pid、PMT pid、 PCR pid、加密情况、节目名称、类型等发生变化,一般该节目的PMT及所在TS流的PAT的内容会发生相应改变(此时NIT不改变)。机顶盒应实时侦测前端节目参数的调整,如发现业务的PAT及PMT的Version_number改变时,则自动搜索已调谐的TS流,重新调整该业务的参数,并正常锁定播出,且更新存储该业务的参数及PAT/PMT的Version_number。
3、在进行机顶盒恢复出厂设置操作时,清空机顶盒中存储的频道列表,同时清空机顶盒保存的前端播发的所有频道更新标识。
出厂默认设置如下参数:
搜索频点: 586MHz,307MHz
符号率: 6.875Mbaud
调制方式: 64QAM
默认声道: 左声道
密码缺省值: 0000
音量输出幅度:满幅度的2/3
四、机顶盒的时钟、定时器、密码设置
1. 机顶盒的时钟
机顶盒应自带时钟,在各应用模块显示及使用的时钟应以前端播发的TDT OTC时钟为准,且在开机时自动校准,同时能进行时区调整;在有关界面为用户显示当前时间。
2. 机顶盒定时器
定时器用于业务中事件的预定,定时器的触发将引发机顶盒切换到该定时器设定的服务。这种定时器在EPG或NVOD应用中被设置。
一个定时器的描述包括以下信息:频道号码、频道名称、开始的时间和日期、结束时间和日期等。机顶盒应至少
