安防监控工程项目技术规范书.doc

上传人:天**** 文档编号:4426085 上传时间:2024-09-20 格式:DOC 页数:71 大小:446KB 下载积分:16 金币
下载 相关 举报

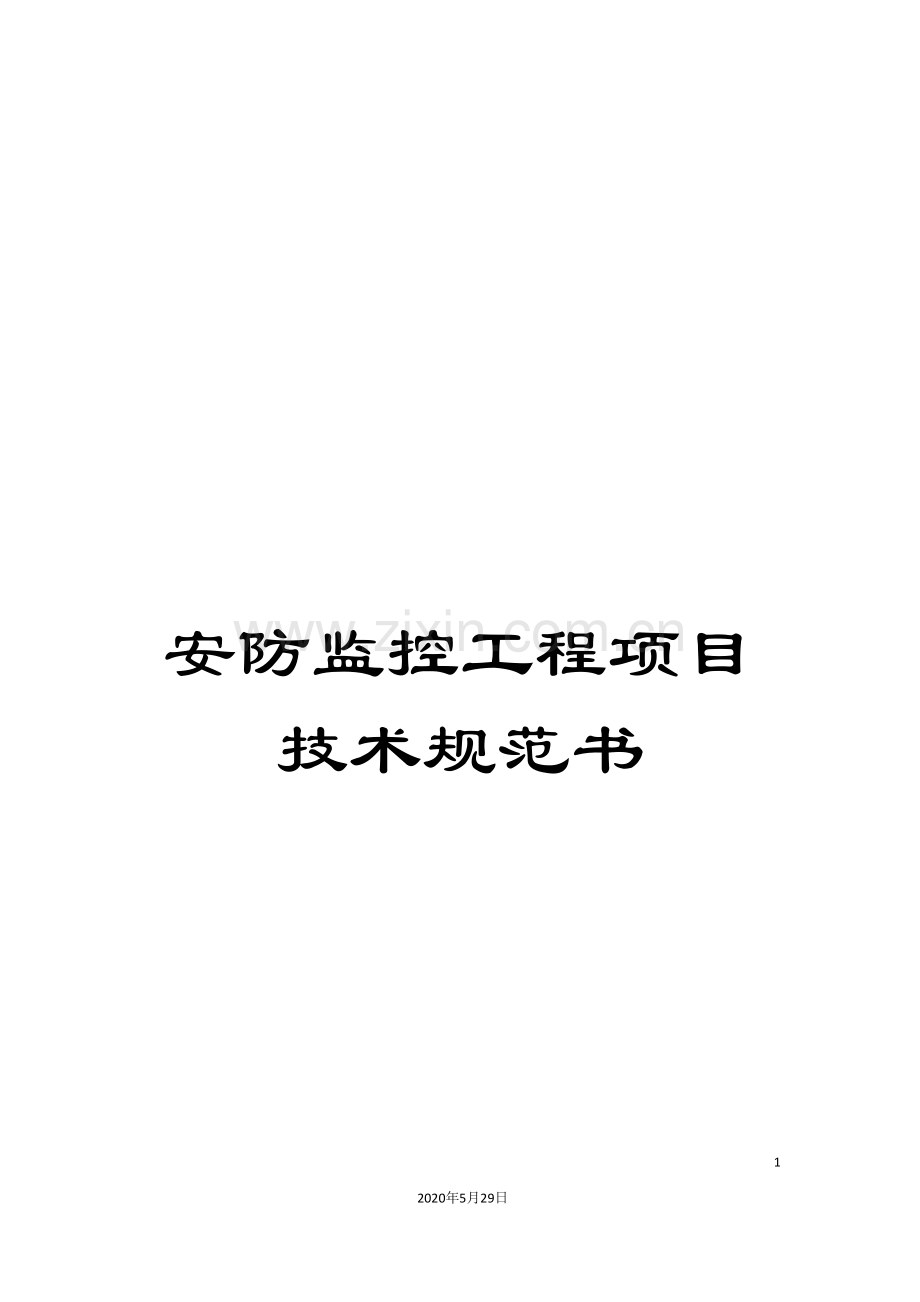

安防监控工程项目技术规范书.doc_第1页
第1页 / 共71页
安防监控工程项目技术规范书.doc_第2页
第2页 / 共71页


点击查看更多>>
资源描述
安防监控工程项目技术规范书 69 2020年5月29日 文档仅供参考 新线安防监控工程项目 技 术 规 范 书 10月 目录 第一节、项目概述 2 第二节、设计原则 2 第三节、设计依据 3 第四节、各子系统项目规范 4 一、安全技术防范系统 4 1、系统概述 4 2、系统功能需求 5 3、视频监控系统 7 4、安防系统要求 8 5、主要产品技术性能要求 17 6、系统产品清单及技术要求 25 二、机房及防雷接地系统 36 1、系统概述 36 2、工程范围 36 3、机房具体要求 36 4、系统配置清单 46 附件一、各子系统主要设备推荐品牌 49 附件二、技术规格响应表 50 第一节、项目概述 本次视频监控工程是属于合肥昌河汽车有限责任公司15万辆商用车生产线技术改造项目的一部分。工程地点位于合肥南岗科技园长宁大道与大别山路交口。为便于更好完善做好昌河汽车厂后期运营管理工作,提高厂区安保质量。本次综合安防施工设计将体现大型、综合性、现代化特点,将建立起厂区安全、高效物业安全管理平台,也为厂区在投入运行后提供一个高效、可靠的管理手段和一个良好和舒适的工作环境。 合肥昌河厂区综合安防工程项目是个庞大、复杂系统的建设工程,监控设计应做好基地的周边环境分析,充分考虑车行、人行道路、出入口、各车间厂房内等部位设置完善的智能化监控系统,减少监控死角,提高安保质量。 同时在本项目的智能化监控系统充分地体现出现代科学技术手段在今后各种设备,系统的运行、管理方面的应用,提高厂区安防管理的科技含量。 第二节、设计原则 鉴于用户需求结合厂区智能安防的发展目标,本次系统的设计和建设原则应遵循以下几点: l 开放性和先进性 在产品选型时应兼顾智能厂区的总体规划,并在满足用户现有需求的前提下,充分考虑各种智能化适用技术迅猛发展的趋势,不但在技术上保持最先进和技术超前,而且更注重采用最先进的技术标准和规范,以确保系统适应未来发展的趋势。 l 各种安防子系统相互关联、高度集成 经过选取面向厂区的综合安防平台管理软件;采用标准化软硬件接口、通讯协议、及数据库结构来实现系统相互关联、高度集成: A. 安防子系统中的监控与以后将扩充的消防、报警可共用一张电子地图,相互联动并可提供统一报警接口; B. 监控系统接口可与报警、广播、消防等以后将要扩充的子系统集成实现实时联动、自动控制,为厂区安全、便捷提供保障。 l 集成性和可扩展性 充分保证安防系统总体结构上的先进性和合理性,厂区采用视频编解码数字IP传输存储控制方式;实现分散控制、集中管理和监控;总体结构上具有可扩展性和兼容性,使安防系统能够随着技术的发展和进步,不断得到充实和提高。 l 安全性、可靠性和容错性 由于安防系统必须24小时连续运转,系统的安全性、可靠性和容错能力必须予以高度重视,对电源、系统备份等方面采取相应的容错措施。 l 标准化和结构化 本方案依照国家和地区的安防标准进行。另外,根据综合安防系统的总体结构要求,安防系统必须实现结构化和标准化,并代表当今最新技术成就,以确保系统的扩充性和扩展性,有利于实现投资保障。 l ”以人为本”的服务性原则 ”以人为本”的设计思想,舒适、安全、方便、高效、环保、灵活、便于维护的设计理念应体现在各个细部。 第三节、设计依据 本项目规范书依据下列资料设计制作: Ø 合肥昌河新线厂区相关图纸 Ø 建筑及居住区数字化技术应用(GB/T20299- ) Ø 商业建筑电信通道及空间标准(ANSI/TIA/EIA569-A) Ø 商业建筑电信基础结构及管理标准(ANSI/TIA/EIA606) Ø 商业建筑电信布线接地及连接标准(ANSI/TIA/EIA607) Ø 集中式光纤布线系统标准(ANST/TIA/EIATSB-72) Ø 火灾自动报警系统设计规范(摘录)(GB50116-98) Ø 计算机软件开发规范(GB8566-88) Ø 安全防范工程技术规范(GB50348- ) Ø 安全防范工程程序与要求(GA/T75-94) Ø 安全防范工程行业标准(GA/T70-94) Ø 防盗报警中心控制台(GB/T16572-1996) Ø 民用闭路电视监控系统系统工程设计规范(GB50198-94) Ø 安全防范系统验收规则(GA/308- ) Ø 民用建筑电气设计规范(JGJ/T16-92) Ø 供配电系统设计规范(GB50052-95) Ø 低压配电设计规范(GB50054-95) Ø 建筑电气安装工程施工质量验收规范(GB50303- ) Ø 全国民用建筑工程设计技术措施(电气) Ø 建筑物电子信息系统防雷技术规范(GB50343- ) Ø 建筑物防雷设计规范(GB50057-94)/ Ø 工业企业通信接地设计规范GBJ115-87) Ø 电气装置安装工程接地装置施工及验收规范(GB50169-92) Ø 防静电工程技术规程(DGJ08-83- ) Ø 通信系统机房设计(GBKJ-90) Ø 电子计算机场地通用规范(GB/T2887- ) Ø 防静电活动地板通用规范(SJ/T10796- ) Ø 电子信息系统机房设计规范(GB50174- ) Ø 民用建筑电线电缆防火设计规程(DGJ08-93- ) Ø 建筑内部装修设计防火规范(GB50222-95) Ø 其它适用于本合约的有关国家规范和国家标准、安徽省及合肥市有关规范、规定要求等。 第四节、各子系统项目规范 一、安全技术防范系统 1、系统概述 随着树立科学发展观和构建和谐社会等党的重大创新理论的提出,公共部门的安全防范越来越受到党和政府的高度重视。而高新科技的迅猛发展,特别是信息、网络技术的发展,也为强化和深化治安管理、提高工作效能提供了强大的技术支撑。视频监控系统建设,正是在当今现实环境下落实”科技安防”的重要举措。 本系统针对合肥昌河汽车新线厂区各出入口、周界、停车场、重要公共区域、冲压车间、焊接车间、涂装车间、装配车间及研发中心配套楼单体重要公共区域等进行实时监控和防范,以达到威慑犯罪分子、防潜伏作案、防暴力抢劫作案、及时处理突发事件等目的,保障厂区内安全,实现对整体安全防范的有序化管理。本次设计的安全防范系统中包括数字智能视频监控系统。 根据昌河厂区的单体较为分散、而且单体辅控点较多的特点,本次监控系统单体室内及室外公共区域采用模拟前端设备、数字传输、数字中心处理及存储的结构模型。即摄像机采用模拟设备,能够体现经济性、实用性的原则。模拟信号经过视频解码器及交换机传输至安防监控中心服务器,经过IPSAN存储图像及数据。画面经过控制管理主机切换至电视墙,可实现定时轮询和实时切换及报警图像联动。图像数据并采用智能监控分析系统对异常图像进行分析检测;智能分析模式具备:物体移动监测、物体起动监测、定向移动监测、物体滞留监测、移动路径监测、目标徘徊监测、突然出现监测、移动速度监测、移走物体监测、密度监测、活动监测、车流统计、人流统计等功能;并以框图及轨迹等标注可疑人、可疑物及可疑行为。 厂区监控按照区域范围及设备数量设置监控设备柜放置各厂房车间及单体楼弱电机房内。设备柜提供前端设备UPS供电,同时也为监控设备部分提供基于信号、控制、电源的防雷保护。安防监控中心机房设置于研发中心一层内。 1个监控控制总中心: 设计监控总中心本地有研发中心及周边监控点接入,并接收来自5个监控分中心的数字视频信号,前期已设计图纸和设备配置(共计107个摄像机点位,30对红外对射点位)。 5个监控控制分中心: 冲压车间、涂装车间、焊接车间、装配车间、动力厂房各监控分中心。负责室外周边及室内监控点模拟信号就近接入,经过视频编码转换成TCP/IP网络经过光纤信号传输至研发大楼监控中心机房;分中心预留1路辅控信号,以供各分中心本地查看。 2、系统功能需求 视频监控系统的主要功能是对于各个现场实况进行监视,使得管理人员在中心控制室内能观察厂区重要地点的情况,对出入厂区的人员车辆进行监视、记录,是加强治安管理、保障人员生命、财产安全的一个重要环节。 入侵防范、物体移动监测、物体起动监测、定向移动监测、物体滞留监测、移动路径监测、目标徘徊监测、突然出现监测、移动速度监测、移走物体监测、密度监测、活动监测、车流统计、人流统计等功能采用智能监控分析系统来实现,暂采用十六路分析系统,以后可随要求扩充。 安防平台系统不但能够联动报警、监控系统将报警分区图像突出显示在屏幕预设位置,还要将分区准确定位在预先绘制好的厂区电子地图上,以供安保人员和警务人员快速定位非法入侵位置,并经过保存录像记录非法人员、行为、时间并保存录像,以便后期取证。 根据功能特点,系统的布点原则主要体现在以下几方面(具体点位分布见设计图纸): l 厂区室外监控布置(共计56个监控点,30对周界红外对射): Ø 室外周界采用安装有红外阵列灯的日夜两用型彩色枪机形式布控,可实现24H监控,而且用红外对射来实现布撤防及辅助周界摄像机联动报警。 Ø 厂区室外停车场采用安装有红外阵列灯的日夜两用型彩色枪机监控。 Ø 厂区十字道口、及大范围的公共场所采用低照度高速球机覆盖。 Ø 在考勤点设置枪式固定摄像机面向考勤员工,以防代打卡等违规行为。 l 研发中心楼室内监控点位设置(共计9个监控点): Ø 一层门厅出入口设置全方位低照度球机,用于监控出入人员情况。 Ø 地下车库内使用日夜两用枪机配合红外阵列灯来24小时监控车辆通道,图像以车辆正向画面为主。 Ø 出入口道闸车牌摄像机同时为监控中心提供图像。 l 冲压车间监控布置(共计4个监控点): Ø 在废料回收位置上的摄像机信号接入综合安防系统; Ø 实时对各个大门进行高清晰视频监控; Ø 可录制各点的视频录像以备安防查用; Ø 有效保证生产现场的安全规范操作; Ø 物资出门及劳动纪律考察功能; Ø 实时监控各个大门口物资交接情况; Ø 调节镜头的焦距能够清楚的观察车辆出入的具体细节; Ø 在上下班时能够对大门口员工的到位情况进行监控; Ø 随时考察员工的实际生产劳动纪律; l 焊装车间监控布置(共计7个监控点): Ø 实时对各个大门进行高清晰视频监控; Ø 可录制各点的视频录像以备安防查用; Ø 有效保证生产现场的安全规范操作; Ø 物资出门及劳动纪律考察功能; Ø 实时监控各个大门口物资交接情况; Ø 调节镜头的焦距能够清楚的观察车辆出入的具体细节; Ø 在上下班时能够对大门口员工的到位情况进行监控; Ø 随时考察员工的实际生产劳动纪律; l 涂装车间监控布置(共计6个监控点): Ø 实时对各个大门进行高清晰视频监控; Ø 可录制各点的视频录像以备安防查用; Ø 有效保证生产现场的安全规范操作; Ø 物资出门及劳动纪律考察功能; Ø 实时监控各个大门口物资交接情况; Ø 调节镜头的焦距能够清楚的观察车辆出入的具体细节; Ø 在上下班时能够对大门口员工的到位情况进行监控; Ø 随时考察员工的实际生产劳动纪律; l 总装车间监控布置(共计25个监控点): Ø 实时对各个大门进行高清晰视频监控; Ø 可录制各点的视频录像以备安防查用; Ø 有效保证生产现场的安全规范操作; Ø 物资出门及劳动纪律考察功能; Ø 实时监控各个大门口物资交接情况; Ø 在上下班时能够对大门口员工的到位情况进行监控; Ø 随时考察员工的实际生产劳动纪律; l 系统点表(点位详见设计图纸): 安装位置 枪机 半球 高清枪机 一体化球机 小计 研发中心 2 6 - 1 9 冲压车间 4 - - - 4 焊装车间 7 - - - 7 涂装车间 6 - - - 6 总装车间 25 - - - 25 室外园区 45 - 2 9 56 合计 89 6 2 10 107 3、视频监控系统 安防监控中心机房设置研发中心一层。根据昌河厂区的单体较为分散、而且单体辅控点较多的特点,本次监控系统单体室内及室外公共区域采用模拟前端设备、数字传输、数字中心处理及存储的结构模型。即摄像机采用模拟设备,能够体现经济性、实用性的原则。模拟信号经过视频解码器及交换机传输至安防监控中心服务器,经过IPSAN存储图像及数据。画面经过控制管理主机切换至电视墙,可实现定时轮询和实时切换。 按照”先重点,后一般”的原则,根据监控目标功能及实地勘察,确定摄像机和其它设备的安装地点;摄像机的设置位置、摄像方向及照明条件依以下原则设计: (1)室外摄像机安装在监视目标附近不易受外界损伤的地方,尽量依附墙体安装;安装位置不影响现场设备运行和人员正常活动。安装的高度距地面2.5~10m,并不低于2.5m。 (2)摄像机安装在视野较开阔的位置,并使用倍数较大的镜头,能兼顾较广的观察范围和较好的细节。 (3)出入口和通道的摄像机能清晰地显示经过人员的体貌特征。 (4)摄像机镜头避免强光直射,镜头视场内,不得有遮挡监视目标的物体。 (5)摄像机镜头从光源方向对准监视目标,并避免逆光安装;当需要逆光安装时,降低监视区域的对比度。 (6)部分监控点设计红外阵列设备,满足24小时监控要求。 (7)同时选用适当造型、颜色的前端设备,并与景观和周边环境尽可能的协调。 遵循布防原则,在各车间、厂房、研发中心、仓库、室外停车场及道路出入口、周界等处共布置6台半球摄像机、89台带彩转黑低照度枪机和10台低照度一体化带云台快球摄像机、2台网络高清摄像机;总计107台摄像机。 在本项目中,采用SYV75-5、室外采用SYV75-5的同轴电缆传输视频信号。采用RVVSP2×1.0的屏蔽线传输控制信号,采用RVV3×1.5、RVV2×1.0线缆为电源线缆,系统的电源使用4个弱电间配线柜集中供电的方式,单体室内摄像机由楼内弱电间供电;室外设备由4个弱电间配线柜的UPS不间断电源统一供电。室外安防摄像机要求连接三合一或二合一防雷器,并做好相应接地措施。 厂区安防监控中心设在研发中心一层,厂区所有前端视频和控制信号全部经过安装于各监控设备柜的视频编码器转换成数字信号接入该机房。监控管理平台、监控中心和前端视频接入设备经过监控网络相互连接,实现业务数据的传输和交换,每个汇聚点采用二层交换机接入,后经过安防核心交换机将监控数据流汇聚到监控中心上,后经过IPSAN存储和后端解码器将视频数据传输到由12台22”液晶监视器和4台46”液晶液晶监视器组成的电视墙上,进行调阅、查看、切换等功能。 4、安防系统要求 4.1系统总体要求 1) 室外前端使用枪机配合红外阵列实现24小时全天候监控,高速球使用低照度球机,满足低环境光照度下夜视效果。 2) 系统单域可支撑的前端摄像机数量可达5000路,系统具备良好的扩展能力,经过域的扩展,最大可支撑超过10万路前端接入能力。 3) 所有平台管理模块应具有自愈能力,当意外掉电、网络故障等问题修复后,服务器自动回复到故障发生前的状态继续运行; 4) 平台管理软件应支持配置的保存和恢复,具有快速故障恢复能力; 5) 平台各管理服务器应支持向NTP服务器进行时钟同步的功能,管理服务器能够支持配置不少于三个NTP时钟源;确保整个安防系统时钟的准确性以便录像取证。 6) 应支持双IP地址配置,同时能在未来扩展中向子网的设备提供管理、服务功能;应支持双机热备功能。 7) 系统存储时间满足15天的存储要求。 4.2视频管理平台功能 4.2.1 系统管理 1) 处理认证、控制、配置、注册等信令信息,不进行图像的集中处理,当服务器故障时,不影响视频流的存储和监视。 2) 采用国际标准IP传输协议和SIP信令协议,可为今后开发多种业务应用服务器提供通用接口。 3) 支持记录所有功能操作、异常情况的日志,并提供多种检索、查询方案。 4) 支持统一网管功能,支持对各管理模块、存储设备和编解码器的统一管理。 4.2.2 设备管理 1) 支持对各管理服务器、存储、编解码器的统一管理; 2) 能够主动检测各个设备工作状态。当发现异常情况时,按事先设定的事件处理办法自动处理。 3) 所有编解码器支持SNMP协议,支持TRAP告警上报。 4) 支持设备故障恢复功能:编码器掉电或重启时设备自动上线、业务自动恢复。存储设备上线后能继续存储;中心服务器掉电或重启后设备自动恢复、业务自动恢复。 5) 支持编码器、解码器的管理配置功能,能够支持批量增加、批量升级、批量配置、基于通道的模板配置等功能,并支持配置自动同步。编码器和摄像头具有显示名,显示名支持中文。 6) 支持电视墙的管理功能,能够向电视墙资源增加或删除监视器。可修改监视器在电视墙布局中的位置和大小。 7) 支持设置前端编码设备OSD功能,可设置中英文,OSD显示位置可调,应支持设置两组OSD文字,两组OSD文字可交替显示,交替显示周期时间可调。 4.2.3 用户权限管理 1) 支持用户配置、用户登录、认证、管理等各种管理功能; 2) 支持角色管理,包括对角色的分级、分设备、分功能、分资源组、报警接收处理等权限的管理,最多可支持63级角色权限; 3) 支持基于角色的用户权限管理。用户按角色分配权限,一个用户能够拥有一个或多个角色,用户自动继承所拥有角色的权限; 4) 支持对用户的跨域设备调用、控制权限的管理; 5) 支持对用户的信息管理,可编辑用户信息; 6) 可查询所有用户的权限、状态、操作的历史记录; 7) 支持用户的多点登录; 8) 支持组织结构功能,实现对摄像机的分区和共享管理,可最大实现7级组织。 4.2.4 实时视频播放 1) 视频流支持H.264、MEPG2、MPGE4、MJPEG等多种编解码标准。 2) 实时视频传输支持单播、组播两种方式,组播方式下从编码器经过网络直接传送给客户端和解码器,无需经过服务器转发。 3) 视频管理服务器故障或网络中断情况下,正在进行的实时视频播放能够不受影响。 4) 系统支持实时视频播放时对前端编码设备主流和辅流的自主选择,以适应不同的网络环境。 5) 支持轮切功能。可支持在监视器间及客户端多窗格启动轮切。支持对每个摄像机单独配置切换时间,每个摄像机的切换时间可不同。 6) 可支持轮切的手动开始、停止、暂停、暂停后前翻、暂停后后翻、恢复功能。 7) 支持摄像机不在线情况下启动轮切,轮切资源组中某几个摄像头的状态不影响轮切的正常进行。 8) 支持电视墙监视器轮切计划的制定,查询功能。 4.2.5 云台控制 1) 支持完善的云台控制功能,支持鼠标直接控制云台。 2) 支持预置位功能,支持预置位的调用及基于预置位的云台巡航。 3) 支持PELCO-D、PELCO-P、ALEC、VISCA、ALEC_PELCO-D、ALEC_PELCO-P、MINKING_PELCO-D、MINKING_PELCO-P等多种云台协议。 4) 支持云台控制权管理功能。高优先级用户可抢占低优先级用户的云台控制权限。支持云台控制权限自动释放,自动释放时间可设置。 5) 支持云台控制锁定功能。用户可锁定云台控制权,锁定后其它用户不可抢占其权限。 6) 支持巡航功能,巡航线路可配置。巡航中,每个预置位停留时间可单独配置不同时间。 7) 支持巡航计划功能,一个巡航计划可配置多个巡航线路。巡航计划可按天、按周等不同时间周期配置。 8) 支持云台看守位功能,可在预置位中任意设置一个看守位,云台长时间不操作后自动回看守位,时间取值可设置。摄像机重新上线或巡航停止后自动回看守位。 4.2.6 电子地图功能 1) 支持电子地图功能,可实现电子地图的添加、下载、删除功能。 2) 支持热区功能,可自定义热区范围,支持经过点击热区切换到不同的地图。 3) 支持电子地图上的摄像机图标随摄像机状态的不同显示为不同图标。 4) 支持告警源的状态显示。 5) 支持在电子地图上经过点击实现实时播放、录像回放及查看摄像头信息。 4.2.7 语音业务 1) 支持客户端与前端监控点的语音对讲功能。 2) 支持语音广播功能。能够选择多个摄像机建立语音广播,能够停止已有语音广播组中的一个或多个摄像机的语音广播功能。 4.2.8 报警管理和联动 1) 支持设备故障报警和恢复报警,包括温度告警、风扇故障告警、视频丢失告警、运动检测告警、开关量告警、存储满告警、存储读写失败告警、设备上线告警、设备下线告警等; 2) 支持多种报警的接收、处理、发送和确认功能。 3) 支持设置移动侦测报警的侦测区域、报警灵敏度。 4) 支持自定义开关量报警信息。 5) 支持报警联动功能,一路报警可支持不少于16个联动动作,联动策略可配置。支持报警联动到开关量输出、联动到监视器及客户端的视频播放、联动预置位、联动存储及报警摄像头在地图的显示。 6) 支持告警布撤防功能,能够实现基于周期的布防计划。 7) 支持对单个报警源的布撤防。 8) 能够与专业报警管理系统软件实现集成,当发生报警时,经过软件联动实现图像切换、报警存储等。 4.2.9 平台联网 1) 支持基于SIP协议实现多级平台联网,平台层级可达7级,上级平台可管理达128个下级平台。 2) 支持跨平台实时视频播放、云台控制、录像检索、回放功能。 4.2.10 客户端功能 1) 支持全屏、多种模式的多分屏,可实现1/4/6/8/9/10/13/16/17/25分屏。 2) 支持对单屏和所有分屏的播放、停止、抓拍、本地录像、中心录像、录像下载等功能。 3) 支持所有分屏的批量操作。 4) 支持多种格式图片抓拍、本地录像、录像下载路径的自由配置。 5) 支持多分屏模式下,实时视频、录像回放和电子地图画面的混排。 6) 支持实时视频和录像回放时画面的手动和自动抓拍,自动抓拍频率可调。 7) 客户端支持在私网下的NAT穿越; 8) 客户端支持非正常断线恢复后和平台故障恢复后原客户端业务的一键式场景恢复。 9) 支持单PC机多客户端登录。 10) 客户端应支持显示图像质量情况,包括播放图像的码流、编码格式和丢包率等; 11) 系统客户端Logo可根据客户需要用户化,Logo、厂商标记可替换。 4.2.11 系统图像功能响应 1) 支持高清的视频流 视频流支持H.264、MEPG2、MPGE4、MJPEG等多种编解码标准图像质量。 2) 实时图像点播功能说明 按照指定设备、指定通道进行图像的实时点播,支持点播图像的显示、缩放、抓拍和录像,支持多用户对同一图像资源的同时点播,支持IP组播技术。 Ø 图像智能分析功能要求 编码器提供免费的图像移动侦测,当图像有变化时,触发报警,能够联动图像弹出,报警输出。该项目功能存在一定的误报率。 支持实现对监控图像的智能分析,实现入侵识别、轨迹识别、异常行为识别等功能,发现异常,能自动告警并调看相关图像。重大事件可根据需要实现与门禁、周界等系统的联动。 支持对视频进行周界监测与行为分析,可应用于建筑物周围及内部,用于检测、分类、跟踪和记录非法过往行人、车辆及其它可疑物体,能够判断是否有非法行人及车辆在指定区域内长时间徘徊、停留或逆行;还可经过控制PTZ摄像机放大并抓拍移动目标。 Ø 地图系统功能说明 能够结合硬件可控制报警主机每个子系统(用户)的布撤防。 l 直观的报警后电子地图显示,能够在矢量上闪烁 l 可按需求设置分区图、防区图、子防区图 l 可按需要设置报警后弹出相关地图 l 地图上还可设置联动控制点、云台、球机、门禁门等,并直接在地图上控制 l 可自定义的报警后语音提示 l 完善的事件记录,供事后查询 Ø 支持报警功能说明 支持视频监控系统与报警、门禁、巡更、周界、对讲、GIS地图等系统的联动; 支持集中管理、分布控制,并实现与驻地安全部门等其它部门之间提供联动接口,并联动策略和经过软件系统便捷地调整。 当前端的防区(报警探头)触发报警后,报警控制器经过串口连接到报警管理终端。当警卫中心软件接收到报警后,能够联动监控平台实现视频联动,在监控客户端软件界面上弹出实时视频,能够经过对部署有台云的监控点进行监控摄像头的台云操作,事后,接警人员还根据报警记录检索回放图像信息,便于事后取证。 4.2.12 存储管理平台功能 1) 存储设备选型说明 在监控存储系统建设中,考虑影像数据的保密性和对网络带宽的影像,监控录像数字化采用分布式存储,集中管理的网络存储技术。存储时间为D1格式15天,采用IP智能监控存储系统,专业标准的存储设备,进行分布式存储集中管理数据存储模式: 监控存储计算 存储时间为D1格式15天 存储容量计算:总容量= 2M/bps(D1格式码流)*3600(秒)*24(小时)*15(天)*107(通道数)/8(BIT)=34668000MB/2048000=34TB 存储磁盘柜数量=34TB/2(每块硬盘容量)/8(每磁盘柜容量)=3台 本次共配置17块2T企业级硬盘,3套磁盘整列柜 监控画质功能 可根据实际业务需要任意设定图像存储格式,提高画质质量,实现高清晰的监控。 存储格式可选D1、MPEG4、MPEG2(DVD)H.264/MPEG2/MPEG4等多种不同清晰度监控画质,音频上可扩展支持必要的扩展G.711/G.723/G.729标准,确保实时监控画质、音质。回放效果功能还原历史监控影像。 存储性能功能 支持多路摄像头的监控数据为并发实时顺序写入,满足多级监控中心对同一数据源的多路并发随机读取。 Ø 单机容纳支持8块以上企业级SATA硬盘 Ø 对历史影像资料的检索,检索速度功能低于30秒 Ø 支持多种条件的检索。支持检索和回放精确到秒。录像检索效率高,一天的录像检索时间小于2s。 Ø 支持按图像来源、纪录时间、报警事件类别等多种方式对存储的图像数据进行检索,支持多用户同时并发访问同一数据源。 Ø 实现对多台存储系统的统一的运行状态,实现集中管理。 Ø 功能存储系统设备采用智能化、可管理的设备,能够实现监控、监测整个备份系统的运行状况。 2) 存储设备管理 Ø 支持对分布部署的IPSAN存储设备实现统一配置管理。 Ø 支持对IPSAN存储设备进行认证、注册、配置管理和实时存储状态检测。 3) 历史录像管理 Ø 支持标准iSCSI协议的块直存,前端编码器直接输出支持符合iSCSI协议标准的存储流,直接以块方式存储到IPSAN盘阵上。 Ø 支持计划存储、手动存储、报警存储多种存储方式。 Ø 报警存储支持报警前视频缓存功能。支持报警后录像时间可调。 Ø 支持IPSAN存储设备新增存储空间数据管理服务器自动扫描功能。 Ø 支持摄像机的存储空间可扩展功能。 Ø 支持主辅流自主适配功能:存储流能够根据网络带宽和存储容量情况,自主选择引用主流还是辅流。 Ø 支持IPSAN、存储资源的统一管理。统一界面添加、删除、查询IPSAN存储设备。 4) 录像检索回放 支持多种条件的检索。支持检索和回放精确到秒。录像检索效率高,一天的录像检索时间小于2s。 Ø 支持游标检索回放。 Ø 支持多倍速前进。 Ø 支持多倍速后退。 Ø 支持单帧播放,便于检查图像细节。 Ø 支持进度条拖拽跳转播放,回放操作更简洁。 Ø 支持书签功能。 Ø 支持将录像下载到本地。 Ø 支持一段时间的即时回放功能。在播放实时视频时,可实现时移功能(可直接后退播放最近一段时间的回放)。 4.2.13 系统联动功能说明 1) 支持门禁联动功能 对重要出入口等进行门禁控制,同时利用门禁读卡器实现在线的电子巡更系统。 门禁读卡时中心平台能够联动录像和拍照,并形成记录供查询。 本次系统预留上述接口。 2) 支持入侵检测功能 入侵检测机制可采用多种硬件报警器触发方式,如:图像移动侦测、红外对射探测器、双鉴探测器,或者其它具备报警功能的探测。 本次要求系统预留上述接口,确保后续能够对接。 3) 支持消防联动系统 本次要求系统预留上述接口,确保后续能够对接。 4) 车辆智能管理系统。 系统支持和停车场车辆智能管理系统的联动设计,要求系统预留上述接口,确保后续能够对接。 5、主要产品技术性能要求 n 感红外彩转黑枪式摄像机 Ø n成像装置 1/3英寸EXview HAD CCD II Ø 有效像素 570,000像素 Ø 976(水平)×582(垂直) Ø 镜头卡座 CS安装 Ø 信号制式 PAL彩色制式 Ø 同步系统 电源同步/内同步 Ø 水平分辨率 650TVL Ø 最低照度 彩色:0.15Ix,黑白:0.01lx(F1.2,50IRE) Ø 彩色:0.08Ix,黑白:0.003lx(F1.2,30IRE) Ø 日夜转换功能 支持(ICR) Ø 信噪比 >50dB(AGC OFF) Ø 白平衡模式 ATW( K-10000K),ATW-PRO(2500K-6000K) Ø 视频输出 1.0Vp—p Ø 自动增益控制 自动(开关) Ø 电源要求 DC 12V/AC 24V Ø 功率消耗 1.6W n 半球摄像机型 Ø Ø信号制式 PAL Ø 成像器件(水平×垂直) 1/3英寸EXview HAD CCD II Ø 像素 570,000像素(976×582) Ø 水平清晰度 650电视线 Ø 最低照度 彩色:0.15Lx,黑白:0.10Lx(F1.2,50IRE) Ø 彩色:0.08Lx,黑白:0.03Lx(F1.2,30IRE) Ø 日夜转换 支持(电子式) Ø 信噪比 大于55dB(AGC OFF) Ø 镜头类型 自动变焦镜头 Ø 光学变焦 3.7× Ø F值 F1.2(广角),F2.6(望远) Ø 焦距 f=2.8—10.5mm Ø 最小距离 300mm Ø 水平视角 99.5°-27.4° Ø 白平衡 ATW( K-10000K),ATW-PRO(2500K-6000K) Ø 增益控制 自动(开/关) Ø 自动色彩还原 支持(ATR-LITE) Ø 背光补偿 支持(iBLC) Ø 光圈 自动 Ø 信号同步 内同步或电源同步 Ø 数字降噪 支持(2DNR) Ø 背光补偿 支持(iBLC) Ø 自动暗区补偿 支持(ATR-Lite) n 一体化高速球型摄像机 Ø Ø 成像器件 1/4" ExwaveHAD CCD Ø 镜头种类 自动聚焦变焦镜头 Ø 光学变焦比 26X Ø 电子变焦比 12X Ø 焦距 f=3.5~91.0mm Ø F值 F1.6 (广角), F3.8 (望远) Ø 水平视角 2.2°~54.2° Ø 信号制式 PAL Ø 水平清晰度 540TVL Ø 信噪比 ≥50dB Ø 最低照度 彩色:1.0 lx (F1.6, 50 IRE, AGC ON); 黑白:0.01 lx (F1.6, 50 IRE, AGC ON) Ø 宽动态范围 52dB Ø 自动增益 自动/手动 (-3~28dB) Ø 电子快门 1~1/10,000秒 Ø 曝光控制 全自动/快门优先/光圈优先/手动 Ø 白平衡 ATW PRO/ATW/触发式白平衡/室内/室外/手动 R: 64, B: 64 Ø 屏幕菜单 中文/英文OSD Ø 信号同步 内同步/电源同步 Ø 区域屏蔽 8 Ø 协议 Pelco-D Ø 波特率 2,400 / 4,800 / 9,600 / 19,200 可选 Ø 菜单设定密码保护 支持字母数字混合密码 Ø 日夜转换功能 支持 Ø 密码保护 支持 Ø 摇拍角 360°无限旋转 Ø 俯仰角 -92°~0° Ø 摇拍速度 自动: 430°/S; 手动: 120°/S Ø 俯仰速度 自动: 200°/S; 手动: 90°/S Ø 最小精确度 0.1° Ø 预置位数量 209 Ø 巡航数量 16 Ø 图像自动翻转 支持 Ø 最小拍摄距离 320mm (广角); 1,500mm (望远) Ø 模拟视频输出 1.0 Vp-p, 75 ohm Ø 远程控制 支持, RS-485 Ø 报警输入/输出 6/1 Ø IP66 支持 Ø 加热器/风扇 标配 Ø 输入电压 AC24V Ø 功率 17W (加热器开79W) n 枪机红外阵列护罩 Ø 8寸护罩室内外型,双阵列式红外灯 Ø 含15度半功率、30度全功率、60度全功率角为一体 Ø 可配定焦、手动变焦IR镜头 Ø 满足不同距离不同环境下摄像机对红外光线的需求 Ø 可根据需要安装枪机、一体机等 Ø 内置恒流电源控制板(DC12V3A)保证产品的稳定性; Ø 防护等级达IP 66, Ø 阵列红外灯功率12W, Ø 红外波长850nm, Ø 连续使用寿命≥43000小时, Ø 工作温度-20-50°, Ø 可视距离60m, n 周界枪机红外阵列护罩 Ø 12寸护罩室内外型,双阵列式红外灯 Ø 独立式光杯、嵌入式角度设计,15度半、30度全 Ø 可配定焦、手动变焦IR镜头 Ø 满足不同距离不同环境下摄像机对红外光线的需求,可根据需要安装枪机、一体机等 Ø 内置恒流电源控制板(DC12V3A/AC24V3A)保证产品的稳定性; Ø 防护等级达IP 66, Ø 阵列红外灯功率20W, Ø 红外波长850nm, Ø 连续使用寿命≥43000小时, Ø 工作温度-20-50°, Ø 可视距离100m, n 室外摄像机立杆 Ø 设计采用热镀锌管立杆。 Ø 特定地点悬臂长度根据现场实际情况设计,连接处应为无缝焊接。 Ø 立杆悬臂与球机连接件采取密封和防水设计。 Ø 立杆做灌筑基础,基础深度≥1200mm,底部直径不小于800mm。 Ø 立杆高度现场查勘确定,一般不低于4000mm。 Ø 保证在正常风力下,立杆顶部的摆幅对摄像机图像没有太大的影响。 Ø 立杆基础需配合防雷设备做好接地处理。 n 二合一防雷器 Ø 产品内置过流、过压装置,具有多级保护,残压极低。 Ø 响应速度快、通流容量大、寿命长,传输速率。 Ø 视频10M,标称放电电流5KA,最大放电电流10KA,响应时间≤1nS。 n 三合一防雷器 Ø 产品内置过流、过压装置,具有多级保护,残压极低。 Ø 响应速度快、通流容量大、寿命长。 Ø 工作电压AC24V,控制DC30V,视频DC5V。 Ø 传输速率,控制1M,视频10M,标称放电电流5KA,最大放电电流10KA,响应时间≤1nS。 n UPS电源防雷 Ø 额定电压:220AC Ø 标称放电电流(8/20us):30kA Ø 最大放电电流(10/20us):65kA Ø 电压保护水平(10/20us):≦1.5kV Ø 动作电压:620DC,响应时间<20nS n 编码器视频防雷器 Ø 额定电压:5DC Ø 传输速率(bit/s):10M Ø 标称放电电流(8/20us):5kA Ø 限制电压:芯-壳≤30V,壳-地:≤100V Ø 接口型号:BNC-75ΩK/K n 视频编码器 Ø 支持H.264、MPEG2、MPEG4、MJPEG图像压缩格式。 Ø 图像分辨率支持D1、4CIF、2CIF、CIF、QCIF分辨率。 Ø 应支持实况流和存储流分开处理,支持采用不同的编码格式和视频码流参数。可同时发送实时音视频数据流和基于iSCSI协议的存储音视频数据流。 Ø 支持MPEG2、M
