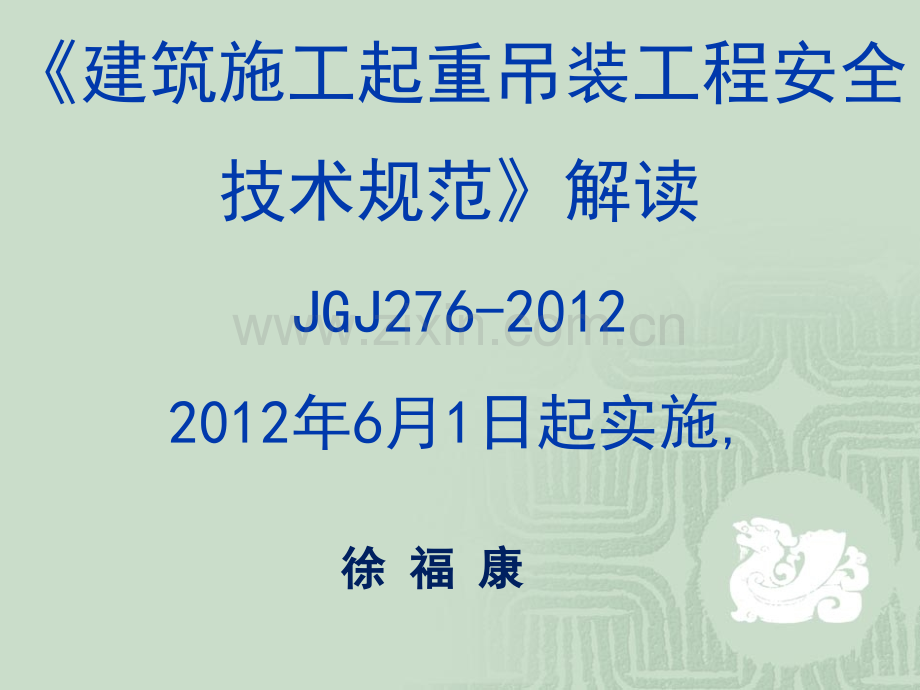

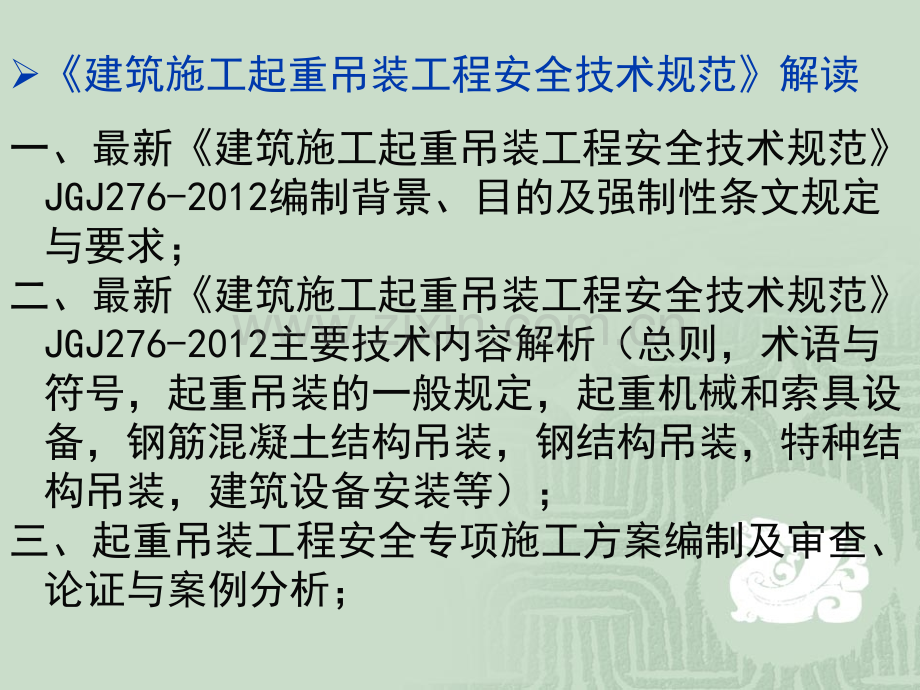

建筑施工起重吊装工程安全技术规范解读 JGJ276-20122012年6月1日起实施,徐徐 福福 康康一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析（总则，术语与符号，起重吊装的一般规定，起重机械和索具设备，钢筋混凝土结构吊装，钢结构吊装，特种结构吊装，建筑设备安装等）；三、起重吊装工程安全专项施工方案编制及审查、论证与案例分析；建筑施工起重吊装工程安全技术规范解读一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；1、JGJ276-2012编制背景、目的2、JGJ276-2012强制性条文建筑施工起重吊装工程安全技术规范解读一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；1、JGJ276-2012编制背景、目的1）近年“起重伤害”事故已上升为第四位。2）形势的要求3）建设部关于印发的通知的要求建筑施工起重吊装工程安全技术规范解读一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；2、JGJ276-2012强制性条文 现批准建筑施工起重吊装工程安全技术规范为行业标准，编号为JGJ276-2012，自2012年6月1日起实施。其中，第3.0.1、3.0.19、3.0.23条为强制性条文，必须严格执行。摘自建设部公告第建设部公告第12421242号号建筑施工起重吊装工程安全技术规范解读一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；2、JGJ276-2012强制性条文3 30 01 1 必须编制吊装作业施工组织设计，并应必须编制吊装作业施工组织设计，并应充分考虑施工现场的环境、道路、架空电线等情充分考虑施工现场的环境、道路、架空电线等情况。作业前应进行技术交底；作业中，未经技术况。作业前应进行技术交底；作业中，未经技术负责人批准，不得随意更改。负责人批准，不得随意更改。建筑施工起重吊装工程安全技术规范解读一、最新建筑施工起重吊装工程安全技术规范JGJ276-2012编制背景、目的及强制性条文规定与要求；2、JGJ276-2012强制性条文3 30 019 19 起吊过程中，在起重机行走、回转、俯起吊过程中，在起重机行走、回转、俯仰吊臂、起落吊钩等动作前，起重司机应鸣声示仰吊臂、起落吊钩等动作前，起重司机应鸣声示意。一次只宜进行一个动作，待前一动作结束后，意。一次只宜进行一个动作，待前一动作结束后，再进行下一动作。再进行下一动作。3 30 023 23 严禁在已吊起的构件下面或起重臂下旋严禁在已吊起的构件下面或起重臂下旋转范围内作业或行走。转范围内作业或行走。建筑施工起重吊装工程安全技术规范解读二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读1总 则2 术语与符号3 起重吊装的一般规定4 起重机械和索具设备5 钢筋混凝土结构吊装6钢结构吊装7 特种结构吊装8 建筑设备安装附录A 索具的规格和性能指标附录B 横吊梁的计算附录C 滑轮的容许荷载和荷载系数附录D 地锚的构造参数及受力计算附录E 本规范用词说明二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读1总 则101 为贯彻执行安全生产方针，确保起重吊装作业的安全，制定本规范。102 本规范适用于工业与民用建筑施工中的起重吊装作业。103 在建筑施工中进行起重吊装作业时，除应符合规范外，尚应符合国家现行有关强制性标准的规定。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语2.2 符号二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 211 起重吊装作业 Crane lifting operations 使用起重设备将建筑结构构件或设备提升或移动至设计指定位置和标高，并按要求安装固定的施工过程。212 绑扎 Fasten 建筑结构构件或设备吊装前，用吊索和卡环按起吊规定对其允许吊点处的捆绑。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 213 翻身 Turn over建筑结构构件或设备在起吊前将其进行翻转或扶直的过程。214 就位 Installation 建筑结构构件或设备在正式起吊前按吊装工艺要求进入指定位置的状态。215 起吊 Hoist 建筑结构构件或设备的吊装和空中运输过程。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 216 对位 Counterpoint 建筑结构构件或设备按设计指定位置进行对准搁置的过程。217 临时固定 Temporary fixation 对搁置就位的构件和设备进行的临时性的拉结和支撑措施。218 永久固定 Permanently 校正完成后，按设计要求进行的永久性的联结固定。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 219 起重索 Hoistcable 吊装作业中所使用的起重绳索。2110 吊具 Spreader 拴挂和固定起重绳索的工、机具和配件，如吊索、吊钩、吊梁和卡环等。2111 绳索破断拉力 Pull rope breaking 按规定的试验方法把绳索拉断所需要的力。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 2112 绳索容许拉力 Pull rope allowing 绳索在实际工作中允许承受的力。2113 卷筒钢丝绳牵引力Traction rope reel 重物起升后，在卷筒上钢丝绳所产生的拉力。2114 卷筒钢丝绳牵引速度 Traction rope reel speed 重物起升后，起重钢丝绳在卷筒上每分钟缠绕的米数。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 2115 地锚（地垄、锚锭）Anchor 埋入地下用于锚定缆风绳、卷扬机等的设备。2116 空载 Noload 起重机械没有负载的工作状态。2117 超载 Overload 超过或大于起重设备的额定起重量。2118 通用手势信号 Common hand signal在起重、吊运中普遍适用的指挥手势信号。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.1 术语 2119 安全绳 Safety rope用于防止起重人员在高空作业时发生坠落事故的绳索的总称。2120 缆风绳 Ropes用来保证安装的构件或设备在操作过程中的稳定的钢丝绳，上端与安装对象拉结，下端与地锚固定。2121 溜绳 Slip rope在吊升的结构物上拴绳，由下面的人拉住，防止结构物在吊升过程中任意摆动。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.2 符号A面积a、g距离b厚度、宽度D、d直径f承载力设计值 ft抗拉、抗弯强度设计值 f m抗弯强度设计值fce抗拉强度设计值F拉力、阻力 Fa平均推力F容许拉力H、h高度K安全系数L距离M弯矩N轴向力二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.2 符号P 功率、水平反力 Q 计算荷载、重量 T 摩擦阻力 v 速度 w截面抵抗矩a 仰角、换算系数 g 重力密度 x 阻力系H 效率、降低系数h 抵抗矩降低系数 I 传动比m摩擦系数二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读2 术语与符号2.2 符号s 正应力sce承压应力t 剪应力j内摩擦角w 转速二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3 30 01 1 必须编制吊装作业施工组织设计，并应必须编制吊装作业施工组织设计，并应充分考虑施工现场的环境、道路、架空电线等情况。充分考虑施工现场的环境、道路、架空电线等情况。作业前应进行技术交底；作业中，未经技术负责人作业前应进行技术交底；作业中，未经技术负责人批准，不得随意更改。批准，不得随意更改。302 参加起重吊装的人员应经过严格培训，取得培训合格证后，方可上岗。303 作业前，应检查起重吊装所使用的起重机滑轮、吊索、卡环和地锚等，应确保其完好，符合安全要求。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定304 起重作业人员必须穿防滑鞋、戴安全帽，高处作业应佩挂安全带，并应系挂可靠和严格遵守高挂低用。305 吊装作业区四周应设置明显标志，严禁非操作人员入内。夜间施工必须有足够的照明。306 起重设备通行的道路应平整坚实。307 登高梯子的上端应予固定，高空用的吊篮和临时工作台应绑扎牢靠。吊篮和工作台的脚手板应铺平绑牢，严禁出现探头板。吊移操作平台时，平台上面严禁站人。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定308 绑扎所用的吊索、卡环、绳扣等的规格应按计算确定。309 起吊前，应对起重机钢丝绳及连接部位和索具设备进行检查。3010 高空吊装屋架、梁和斜吊法吊装柱时，应于构件两端绑扎溜绳，由操作人员控制构件的平衡和稳定。3011 构件吊装和翻身扶直时的吊点必须符合设计规定。异型构件或无设计规定时，应经计算确定，并保证使构件起吊平稳。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3012 安装所使用的螺栓、钢楔（或木楔）、钢垫板、垫木和电焊条等的材质应符合设计要求的材质标准及国家现行标准的有关规定。3013 吊装大、重、新结构构件和采用新的吊装工艺时，应先进行试吊，确认无问题后，方可正式起吊。3014 大雨天、雾天、大雪天及六级以上大风天等恶劣天气应停止吊装作业。事后应及时清理冰雪并应采取防滑和防漏电措施。雨雪过后作业前，应先试吊，确认制动器灵敏可靠后方可进行作业。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3015 吊起的构件应确保在起重机吊杆顶的正下方，严禁采用斜拉、斜吊，严禁起吊埋于地下或粘结在地面上的构件。3016 起重机靠近架空输电线路作业或在架空输电线路下行走时，必须与架空输电线始终保持不小于国家现行标准施工现场临时用电安全技术规范（JGJ46）规定的安全距离。当需要在小于规定的安全距离范围内进行作业时，必须采取严格的安全保护措施，并应经供电部门审查批准。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3017 采用双机抬吊时，宜选用同类型或性能相近的起重机，负载分配应合理，单机载荷不得超过额定起重量的80%。两机应协调起吊和就位，起吊的速度应平稳缓慢。3018 严禁超载吊装和起吊重量不明的重大构件和设备。3 30 019 19 起吊过程中，在起重机行走、回转、俯起吊过程中，在起重机行走、回转、俯仰吊臂、起落吊钩等动作前，起重司机应鸣声示意。仰吊臂、起落吊钩等动作前，起重司机应鸣声示意。一次只宜进行一个动作，待前一动作结束后，再进一次只宜进行一个动作，待前一动作结束后，再进行下一动作。行下一动作。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3020 开始起吊时，应先将构件吊离地面200300mm后停止起吊，并检查起重机的稳定性、制动装置的可靠性、构件的平衡性和绑扎的牢固性等，待确认无误后，方可继续起吊。已吊起的构件不得长久停滞在空中。3021 严禁在吊起的构件上行走或站立，不得用起重机载运人员，不得在构件上堆放或悬挂零星物件。3022 起吊时不得忽快忽慢和突然制动。回转时动作应平稳，当回转未停稳前不得做反向动作。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3 30 023 23 严禁在已吊起的构件下面或起重臂下旋严禁在已吊起的构件下面或起重臂下旋转范围内作业或行走。转范围内作业或行走。3.0.24因故（天气、下班、停电等）对吊装中未形成空间稳定体系的部分，应采取有效的加固措施。3.0.25高处作业所使用的工具和零配件等，必须放在工具袋（盒）内，严防掉落，并严禁上下抛掷。3.0.26 吊装中的焊接作业应选择合理的焊接工艺，避免发生过大的变形，冬季焊接应有焊前预热（包括焊条预热）措施，焊接时应有防风防水措施，焊后应有保温措施。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读3 起重吊装的一般规定3.0.27已安装好的结构构件，未经有关设计和技术部门批准不得用作受力支承点和在构件上随意凿洞开孔。不得在其上堆放超过设计荷载的施工荷载。3.0.28 永久固定的连接，应经过严格检查，并确保无误后，方可拆除临时固定工具。3.0.29 高处安装中的电、气焊作业，应严格采取安全防火措施，在作业处下面周围10m范围内不得有人。3.0.30 对起吊物进行移动、吊升、停止、安装时的全过程应用旗语或通用手势信号进行指挥，信号不明不得起动，上下相互协调联系应采用对讲机。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械411 凡新购、大修、改造以及长时间停用的起重机械，均应按有关规定进行技术检验，合格后方可使用。412 起重机司机应持证上岗，严禁非驾驶人员驾驶、操作起重机。413 起重机在每班开始作业时，应先试吊，确认制动器灵敏可靠后，方可进行作业。作业时不得擅自离岗和保养机车。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械414 起重机的选择应符合下列规定：1 起重机的型号应根据吊物情况及其安装施工要求确定。2 起重机的主要性能参数应符合下列规定。1）起重机的起重量 必须大于吊物（构件、设备）的重量 与索具的重量 之和。即：（314-1）二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械2)起重机的起升高度 应符合下式规定(图3.1.4-1)：（314-2）式中：起重机的起升高度（m）从停机面算起至安装支座表面的高度（m）安装间隙（不小于0.2m）构件吊起后底面至绑扎点的距离（m）索具高度（m），自绑扎点至吊钩中心距离。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备图414-1 起重高度计算 二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械3）当起重机臂杆需跨越已安装好的构件（如天窗架、屋架）吊物时，起重机臂杆的最小长度应按下式确定（图314-2）：（314-3）（314-4）二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械式中：臂杆的最小长度（m）吊钩跨过已安装构件的距离（m）臂杆轴线与已安装好构件的水平距离，至少取1m；臂杆仰角 臂杆底铰至构件吊装支座（即图中屋架上弦顶面）的高度（m），其值 停机面至构件安装支座的高度（m）；杆底铰至停机面的距离（m），可由起重机外型尺寸表查取。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械a）数解法简图图414-2 最小杆长计算 二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械b）图解法简图 图414-2 最小杆长计算 二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械4）根据（4.1.4-4）式求得 值，代入（4.1.4-3）式求得起重机最小杆长，并根据计算结果，按实际选用的 及 值代入（4.1.4-5）式，计算出起重半径：（414-5）式中：吊杆底铰至起重机旋转轴中心的距离（m）；可由起重机外型尺寸表查取。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：1 起重机工作时的停放位置应与沟渠、基坑保持安全距离。且作业时不得停放在斜坡上进行。2 作业前应将支腿全部伸出，并支垫牢固。调整支腿应在无载荷时进行，并将起重臂全部缩回转至正前或正后，方可调整。作业过程中发现支腿沉陷或其它不正常情况时，应立即放下吊物，进行调整后，方可继续作业。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：3 起动时应先将主离合器分离，待运转正常后再合上主离合器进行空载运转，确认正常后，方可开始作业。4 工作时起重臂的最大和最小仰角不得超过其额定值，如无相应资料时，最大仰角不得超过78，最小仰角不得小于45。5 起重机变幅应缓慢平稳，严禁猛起猛落。起重臂未停稳前，严禁变换档位和同时进行两种动作。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：6 当起吊载荷达到或接近最大额定载荷时，严禁下落起重臂。7 汽车式起重机进行吊装作业时，行走驾驶室内不得有人，吊物不得超越驾驶室上方，并严禁带载行驶。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：8 伸缩式起重臂的伸缩，应符合下列规定：1）起重臂的伸缩，一般应于起吊前进行。当必须在起吊过程中伸缩时，则起吊荷载不得大于其额定值的50%。2）起重臂伸出后的上节起重臂长度不得大于下节起重臂长度，且起重臂的仰角不得小于总长度的相应规定值。3）在伸起重臂的同时，应相应下降吊钩，并必须满足动、定滑轮组间的最小规定距离。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：9 起重机制动器的制动鼓表面磨损达到1.5mm2.0mm或制动带磨损超过原厚度50%时，应予更换。10 起重机的变幅指示器、力矩限制器和限位开关等安全保护装置，必须齐全完整、灵活可靠，严禁随意调整、拆除，或以限位装置代替操作机构。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：11 作业完毕或下班前，应按规定将操作杆置于空档位置，起重臂全部缩回原位，转至顺风方向，并降至4060之间，收紧钢丝绳，挂好吊钩或将吊钩落地，然后将各制动器和保险装置固定，关闭发动机，驾驶室加锁后，方可离开。冬季还应将水箱、水套中的水放尽。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械415 自行式起重机的使用应符合下列规定：4.1.6 塔式起重机的使用应符合国家现行标准塔式起重机安全规程GB5144、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196及建筑机械使用安全技术规程JGJ33中的相关规定。4.1.7 桅杆式起重机的使用应符合下列规定：1 桅杆式起重机应按国家有关规范规定进行设计和制作，经严格的测试、试运转和技术鉴定合格后，方可投入使用。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械4.1.7 桅杆式起重机的使用应符合下列规定：2 安装起重机的地基、基础、缆风绳和地锚等设施，必须经计算确定。缆风绳与地面的夹角应在3045之间。缆风绳不得与供电线路接触，在靠近电线附近，应装设由绝缘材料制作的护线架。3 在整个吊装过程中，应派专人看守地锚。每进行一段工作后或大雨后，应对桅杆、缆风绳、索具、地锚和卷扬机等进行详细检查，发现有摆动、损坏等不正常情况时，应立即处理解决。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械4.1.7 桅杆式起重机的使用应符合下列规定：4 桅杆式起重机移动时，其底座应垫以足够的承重枕木排和滚杠，并将起重臂收紧处于移动方向的前方，倾斜不得超过10，移动时桅杆不得向后倾斜，收放缆风绳应配合一致。5 卷扬机的设置与使用应符合下列规定：1）卷扬机的基础必须平稳牢固，并设有可靠的地锚进行锚固，严格防止发生倾覆和滑动。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械4.1.7 桅杆式起重机的使用应符合下列规定：5 卷扬机的设置与使用应符合下列规定：2）导向滑轮严禁使用开口拉板式滑轮。滑轮到卷筒中心的距离，对于带槽卷筒应大于卷筒宽度的15倍；对于无槽卷筒应大于20倍，并确保当钢丝绳处在卷筒中间位置时，应与卷筒的轴心线垂直。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 41 起重机械4.1.7 桅杆式起重机的使用应符合下列规定：5 卷扬机的设置与使用应符合下列规定：3）钢丝绳在卷筒上应逐圈靠紧，排列整齐，严禁互相错叠、离缝和挤压。钢丝绳缠满后，不得超出卷筒两端挡板。严禁在运转中用手或脚去拉、踩钢丝绳。4）在制动操纵杆的行程范围内不得有障碍物。作业过程中，操作人员不得离开卷扬机，并禁止人员跨越卷扬机钢丝绳。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：1 必须由剑麻的茎纤维搓成，并不得涂油。其规格和破断拉力应符合产品说明书的规定。2 只可用作起吊轻型构件（如钢支撑）、受力不大的缆风绳和溜绳。3 穿绕滑轮的直径根据人力或机械动力等驱动形式的不同，应大于白棕绳直径的10倍或30倍。麻绳有结时，不得穿过滑车狭小之处。长期在滑车使用的白棕绳，应定期改变穿绳方向，以使绳的磨损均匀。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：4 整卷白棕绳应根据需要长度切断绳头，切断前必须用铁丝或麻绳将切断口扎紧，严防绳头松散。5 使用中发生的扭结应立即抖直。如有局部损伤，应切去损伤部分。6 当绳不够长时，必须采用编接接长。7 捆绑有棱角的物件时，必须垫以木板或麻袋等物。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：8 使用中不得在粗糙的构件上或地下拖拉，并应严防砂、石屑嵌入，磨伤白棕绳。9 编接绳头绳套时，编接前每股头上应用绳扎紧，编接后相互搭接长度：绳套不得小于白棕绳直径的15倍；绳头不得小于30倍。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：10 白棕绳在使用时不得超过其容许拉力，容许拉力应按下式计算：（421）式中：白棕绳的容许拉力（kN）白棕绳的破断拉力（kN）（见厂家说明书）白棕绳的安全系数，按表421采用。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：10 白棕绳在使用时不得超过其容许拉力，容许拉力应按下式计算：表421 白棕绳的安全系数用途新、旧绳安全系数一般小型构件（过梁、空心板及5kN重以下等构件)新绳3旧绳65kN10kN重吊装作业新绳10作捆绑吊索新绳6旧绳12作缆风绳新绳6二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：11 白棕绳的堆放和保管应符合下列规定：1）原封整卷白棕绳应放置在支垫不小于100mm高的木板上。直径20mm以下的白棕绳重叠堆放不得超过4卷，直径2238mm的不得超过3卷，直径4163mm的不得超过2卷。2）粘有灰尘或污物时，可在水中洗净后晾干，并应较松地盘好挂在木架上。3）存放白棕绳的库房应干燥、通风、不得使麻绳受潮或霉烂。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 42 绳 索 4.2.1 吊装作业中使用的白棕绳应符合下列规定：11 白棕绳的堆放和保管应符合下列规定：4）堆放时严禁与油漆、酸、碱以及有腐蚀性的化学药品接触。4.2.2 吊装作业中钢丝绳的使用、检验和报废等应符合国家现行标准重要用途钢丝绳GB8918、一般用途钢丝绳GB/T20118和起重机 钢丝绳保养、维护、安装、检验和报废GB/T5972中的相关规定。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：1 钢丝绳吊索 1）吊索可采用619，但宜用637型钢丝绳制作成环式或8股头式（图431-1），其长度和直径应根据吊物的几何尺寸、重量和所用的吊装工具、吊装方法予以确定。使用时可采用单根、双根、四根或多根悬吊形式。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：1 钢丝绳吊索（a）环状吊索二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：1 钢丝绳吊索（b）8股头吊索图431-1 吊索二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：2）吊索的绳环或两端的绳套应采用编插接头，编插接头的长度不应小于钢丝绳直径的20倍。8股头吊索两端的绳套可根据工作需要装上桃形环、卡环或吊钩等吊索附件。3）吊索的安全系数：当利用吊索上的吊钩、卡环钩挂重物上的起重吊环时，不应小于6；当用吊索直接捆绑重物，且吊索与重物棱角间采取了妥善的保护措施时，应取68；当吊重、大或精密的重物时，除应采取妥善保护措施外，安全系数应取10。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：1 钢丝绳吊索 4）吊索与所吊构件间的水平夹角应为4560。其计算拉力按表A02选用。2 吊索附件 1）使用梨形环时，应取表A03与表431中的较小值。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：2 吊索附件 1）使用梨形环时，应取表A03与表431中的较小值。表4.3.1 使用梨形环时的钢丝绳强度降低率表钢丝绳直径（mm）绕过梨形环后强度降低率（%）10165192815323820425025二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索431 吊索及其附件应符合下列规定：2 吊索附件 2）吊钩应有制造厂的合格证明书，表面应光滑，不得有裂纹、刻痕、剥裂、锐角等现象存在，否则严禁使用。吊钩应每年检查一次，不合格者应停止使用。3）活动卡环在绑扎时，起吊后销子的尾部应朝下，使吊索在受力后压紧销子，其容许荷载应按出厂说明书采用。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 43 吊 索432 横吊梁应采用A3钢材，必须经过设计计算，计算方法应按附录B进行，并应设计制作。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备441 滑轮和滑轮组的使用应符合下列规定：1 使用前，应检查滑轮的轮槽、轮轴、夹板、吊钩等各部件有无裂缝和损伤，滑轮转动是否灵活，润滑是否良好。2 滑轮应按其标定的允许荷载值使用（见表C01）。对起重量不明的滑轮，应先进行估算，并经负载试验合格后，方可使用。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备441 滑轮和滑轮组的使用应符合下列规定：3 滑轮组绳索宜采用顺穿法，但“三三”以上滑轮组应采用花穿法。滑轮组穿绕后，应开动卷扬机或驱动绞磨慢慢将钢丝绳收紧和试吊，检查有无卡绳、磨绳的地方，绳间摩擦及其它部分是否运转良好，如有问题，应立即修正。4 滑轮的吊钩或吊环应与所起吊构件的重心在同一垂直线上。如因溜绳歪拉构件，而使滑轮组歪斜，应在计算和选用滑轮组前予以考虑。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备441 滑轮和滑轮组的使用应符合下列规定：5 滑轮使用前后都应刷洗干净，并擦油保养，轮轴应经常加油润滑，严防锈蚀和磨损。6 对重要的吊装作业、较高处作业或在起重作业量较大时，不宜用钩型滑轮，应使用吊环、链环或吊梁型滑轮。7 滑轮组的上下定、动滑轮之间应保持1.5m的最小距离。8 暂不使用的滑轮，应存放在干燥少尘的库房内，下面垫以木板，并应每三个月检查保养一次。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备441 滑轮和滑轮组的使用应符合下列规定：9 滑轮和滑轮组的跑头拉力、牵引行程和速度应按下列规定计算：1）滑轮组的跑头拉力，应按下式计算：（441-1）（441-2）二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备441 滑轮和滑轮组的使用应符合下列规定：式中：跑头拉力；滑轮组的省力系数，其值按(4.4.1-2)式计算或按表C02选用。计算荷载，等于吊重乘以动力系数1.5；滑轮组工作绳数；导向滑轮个数。当跑头由定滑轮引出时，为实际导向滑轮组数加1；当跑头由动滑轮引出时，为实际导向滑轮组数；单个滑轮的阻力系数：滚珠轴承取1.02，有钢衬套取1.04，无衬套轴承取1.06。当 时，值可按表C02选用。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备2）滑轮跑头牵引行程和速度应按下式计算：（441-3）（441-4）式中：跑头牵引行程；滑轮组工作绳数；吊件的上升行程；跑头的牵引速度；吊件的上升速度。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备442 卷扬机的使用应符合下列规定：1 手摇卷扬机只可用于小型构件吊装、拖拉吊件或拉紧缆风绳等用。钢丝绳牵引速度应为0.53m/min，并严禁超过其额定牵引力。2 大型构件的吊装必须采用电动卷扬机，钢丝绳的牵引速度应为713m/min，并严禁超过其额定牵引力。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备442 卷扬机的使用应符合下列规定：3 卷扬机使用前，应对各部分详细检查，确保棘轮装置和制动器完好，变速齿轮沿轴转动，啮合正确，无杂音和润滑良好，如有问题，应及时修理解决，否则严禁使用。4 卷扬机应当安装在吊装区外，水平距离应大于构件的安装高度，并搭设防护棚，保证操作人员能清楚地看见指挥人员的信号。当构件被吊到安装位置时，操作人员的视线仰角应小于45。二、最新建筑施工起重吊装工程安全技术规范JGJ276-2012主要技术内容解析建筑施工起重吊装工程安全技术规范解读4 起重机械和索具设备 44 起重、吊装设备442 卷扬机的使用应符合下列规定：5 起重用钢丝绳应与卷扬机卷筒轴线方向垂直，钢丝绳的最大偏离角不得超过6，导向滑轮到卷筒的距离不得小于18m，也
