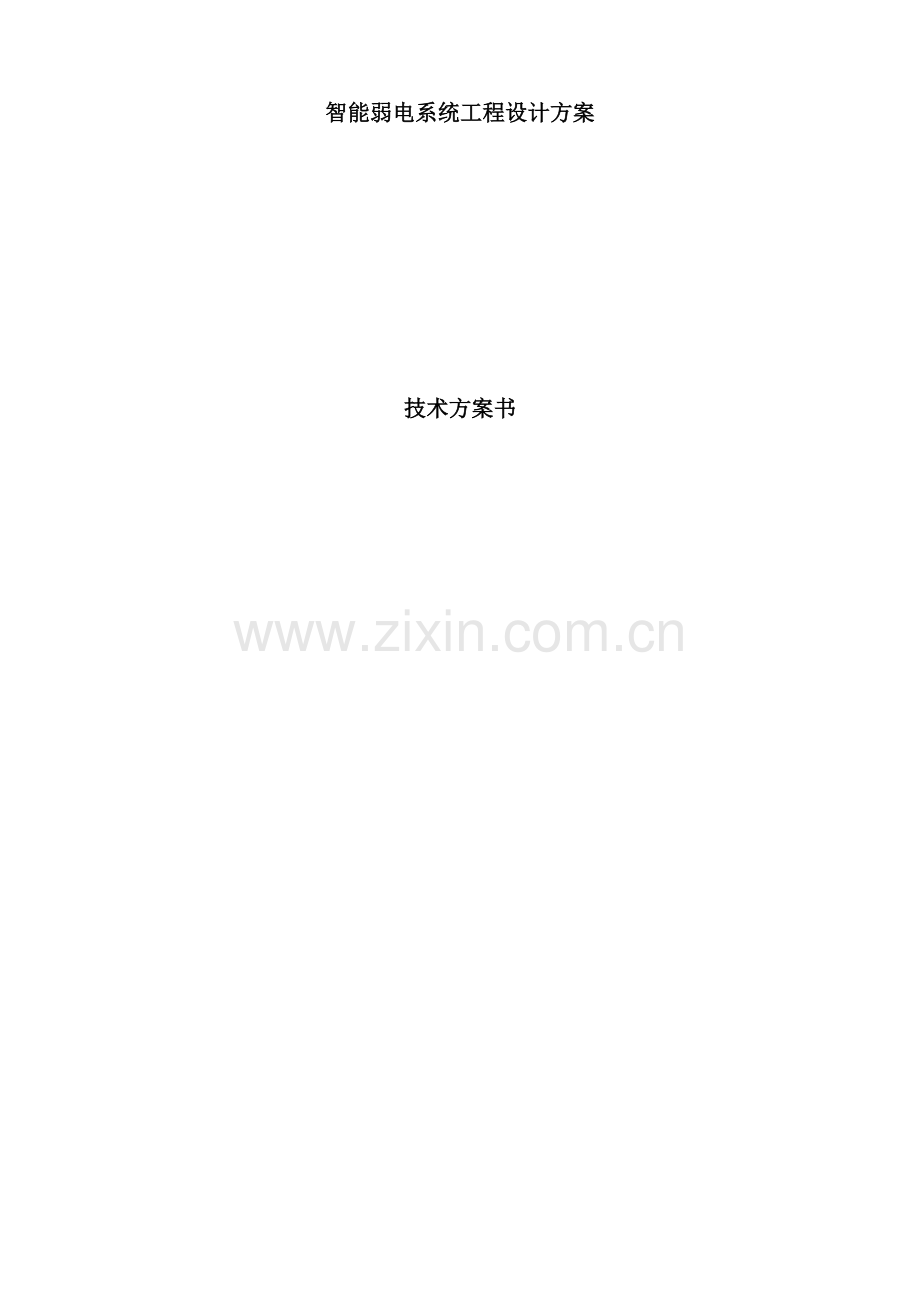

智能弱电系统工程设计方案

技术方案书

目 录

一.技术方案 2
1.1工程概况 2
1.2系统总体设计 3
1.3各分系统设计方案 3
<A>一卡通系统 3
1.3.1. 概述 3
1.3.2. 相关规范 3
1.3.3. 系统需求分析 4
1.3.4. 系统的组成及功能描述 4
<B>安保监控系统 9
1.4.1. 概述 9
1.4.2. 相关规范 9
1.4.3. 系统构建原则 10
1.4.4. 系统说明 10
1.4.5. 设备选型 12
<C>综合布线系统 13
1.5.1. 系统概述 13
1.5.2. 相关规范 13
1.5.3. 系统设计 13
1.5.4. 主要设备参数 15
<D>智能巡更系统 21
1.6.1. 项目概述 21
1.6.2. 系统流程 21
1.6.3. 硬件设备及性能 21
1.6.4. 软件性能说明 22
二.施工组织方案 23
2.1. 项目实施组织构架及管理 23
2.2. 施工方案 23
2.3、技术措施方案 25
2.4、质量管理 25
2.5、系统稳定运行的保证 26
2.6、安全管理 26
2.7、培训工作计划、方式 28
2.8、技术支持及工作计划 28
三.售后服务 28
3.1.系统维护保养 28
3.2.月度保养计划 28
3.3.季度保养计划 28
3.4.视频安防监控系统 29
3.5.备品备件 29

一.技术方案
工程概况及总体设计
1.1工程概况
办公、生产需要高效、完善的安保等弱电系统支持,背景音乐等系统创造良好的环境和氛围。因此,我司根据贵方要求,结合厂区实际情况,精心设计了一套适用的弱电系统。
工程包括一卡通(门禁、考勤)系统、综合布线系统、安保监控系统、智能巡更系统等等。
1.2系统总体设计
1.2.1设计依据
a) 业主的设计要求(工程设计任务书)
b) <智能建筑设计规范>,(GB/T50314— )
c) <建筑电气设计标准>,(JGJ/T16—92)
d) <民用闭路监视电视系统工程技术规范>,(GB50198—94)
e) <防盗报警器通用技术条件>,(GB12663-90)
1.2.2系统的总体组成:
1.一卡通系统
2.安保监控系统
3.综合布线系统
4.智能巡更系统
1.3各分系统设计方案
<A>一卡通系统
1.3.1. 概述
系统随着管理现代化、信息化意识的不断增强,基于IC卡应用的管理系统因其能实现高效、全面、可靠的管理已被具备现代管理思想的企业家所接受,并作为重要管理技术手段得以日益普及。
鉴于本系统的特点,系统中将采用存储式非接触IC卡。

1.3.2. 相关规范
<智能建筑设计标准>(GB/T 50314- )
<智能建筑工程质量验收规范>GB50339-
<民用建筑电气设计规范>(JGJ 16- )
<电气装置安装工程施工及验收规范> GBJ232-82
<商用建筑物布线标准>EIA/TIA 568A/568B
<安全防范工程技术规范>(GB 50348- )
<视频安防监控系统工程技术规范>(GB 50395- )
<出入口控制系统工程技术规范>(GB 50396- )
<民用闭路监视电视系统工程技术规范>(GB 50198－94)
<有线电视系统工程技术规范>(GB50200-94)
<厅堂扩声系统设计规范>(GB50371- )
<高层民用建筑设计防火规范>(GB50045-95)( )
<建筑照明设计标准>(GB50034- )
1.3.3. 系统需求分析
我司设计的一卡通系统符合国家的相关规范和要求,提供身份识别、厂内消费、考勤、门禁等功能,实现”一卡在手,走遍厂区”。
本次的一卡通服务系统是基于计算机网络技术和最新的IC卡技术,将厂区内员工身份识别﹑出入管理、考勤管理等很多管理及服务设施全面纳入计算机综合管理系统。
基于贵公司的需求与我们 ”一卡通”系统工程实施经验,实现由以下几个子系统组成的”一卡通”管理系统:
l 门禁管理子系统
l 考勤管理子系统
1.3.4. 系统的组成及功能描述
1.3.4.1.门禁管理子系统
智能门禁管理系统,由非接触式IC卡读写器、执行模块和机电一体化锁扣、感应式IC卡组成(联网时外加电脑和通讯转换器),读卡方式属非接触读卡方式,持卡人只要将卡在读卡器附近快速晃动一次,读写器就能感应到有卡并将卡中的信息(卡号)发送到门禁读写器,
门禁读写器进行检查卡合法性,然后决定是否进行执行模块的动作。感应卡为只读属性、不易复制、安全可靠、寿命长。并经过通信转接器(RS485)与电脑进行实时监控(可由电脑发指令让执行模块产生相应的动作,并可实时查看所有执行模块的状态)、数据处理、查询、报表输出等。

其组成结构如下图:

门禁组成
【注】: 门禁输出功率为0.3W,如电锁功率大时需加电锁控制器,
出门以按钮开门需加延时电路

1) 门禁的功能特点
2) 读卡记录:当要进门时,需持卡人到读卡区读卡,读写器接到IC卡读卡信息后,首先判断该卡是否合法,合法则指示灯亮,并向锁扣发出开门信息,门锁打开,同时将卡号、日期、时间等信息记录下来,供查询或直接传输到计算机进行信息处理。
3) 分类设置:系统根据管理的需要,可自由设置出入的区域,以限制人员出入的范围;自由设置出入时间,以限制人员出入时间;自由设置门状态报警,以加强安防。
4) 中心管理:管理中心可按部门建立员工资料库,定期或实时采集每个门的进出资料,同时按部门进行汇总、查询、分类及打印等,主机的各种参数均可在管理中心设置。
5) 打印报表:可自行选择条件范围,打印分类报表、统计表,可分单打印,也可连续打印。报表的数据及格式,范围一经选定,系统便自动生成,并可根据要求,随时打印。
6) 脱机运行:是将专用PC机的功能做在产品的控制枢纽之中,并写入与PC机相对应的软件,使系统不依赖PC机就能够正常工作,能自动识别、判 断、读写、记录进出人员的资料(可容三千条以上),PC机可随时采集 读写数据,终端也随时接收执行由PC机发出的指令。正常工作时,PC机能够关机,或做其它工作。
7) 系统的操作流程
智能门禁系统,以感应式IC卡为信息载体,射频式读写,卡片与读写器均全封装,一般环境均可使用。控制器自备485通讯接口,易于联网,单台电脑可直联256个或更多控制器,既可脱机运行,又可联网运行。电脑联网工作状态,通讯距离可达1.2KM,后备电源可保证停电照常工作。
8) 主要设备简介
9) A、IC卡发行器
IC卡发行器,主要功能,配合软件实现IC卡的发行,软件操作授权,开门授权, IC卡挂失,IC卡检测,软件登陆,及IC卡认证加密等功能。
10) B、门禁读写器

正方形门禁
通讯接口:RS485
数据传输率:9600bps
传输距离:1200m
读写时间:<0.2S
最大记录容量:2032条
数据掉电保存:1
外型尺寸:120×120×19MM
输入电源:交流8-12V
电源频率:50Hz
输入电流:200mA
工作温度:-10℃～70℃
工作湿度:10%～90%
静态功耗:1.5W
动态功耗:1.8W
抗静电干扰能力:15KV
读写距离:20mm

11) C、门禁点表:

【注】:因现在无办公室门的详细图纸,所有锁先以电插锁设计,实际可按照门构造类型设计阴极锁、磁力锁等。
1.3.4.2 考勤管理子系统
感应式IC卡智能考勤管理系统是由授权发卡系统、考勤机、考勤管理软件和计算机、打印机等辅助设备组成考勤管理的一系列管理功能模块,系统以模块组合的方式完成整个考勤项目的设置和判断,即时数据的收集与通讯,并最终统计生成报表。
1) 系统拓扑图

系统采用RS485总线方式,每台考勤均有一个机号,当电脑需要与某台考勤机进行通讯时,先发送考勤的机号,具有该机号的考勤机与电脑建立通讯,其它考勤处于空闲状态,不存在数据碰闯或抢用总线的情况,当前世界范围内98%的自动化控制系统均为RS-485方式或其增强型。本系统将不同类型的外部设备挂接在一条总线上,将来每个考勤机能够单独升级换代而不影响其它部分的正常工作。所有外部设备的控制由模块化软件完成,外部设备的增减,增减相应软件模块即可,这就是积木式软硬件设计。

2) 考勤点:
系统共设置5台考勤机(见上图), 每个车间楼梯口均设置1台考勤机供该车间人员上下班考勤,共3台;1台设置在主出入口门卫处,供安保人员上下班考勤;1台设置在办公楼的一楼总服务台边,供办公楼内员工上下班考勤。
3) 具体功能如下:
智能考勤管理系统采用非接触式IC卡为考勤凭证的智能考勤系统,主要由计算机系统、考勤机、考勤管理软件、发卡设备、打印机和其它的辅助设备等组成,该系统的管理软件是在WINDOWS 环境下开发的,界面友好,操作简便,系统设置简单,同时能够设置多种班次模式,满足用户的各种需求。在使用智能考勤管理系统的过程中,只要将该系统发行的考勤卡在考勤机的读写区域内掠过,考勤机读取到IC卡中的有效信息,同时将各种数据储存在存储器中,在考勤脱机运行一段时间后再由计算机系统将考勤机中的数据提取出来,存放在相应的数据库文件中,在报表输出中能够根据打印条件统计输出用户需要的各种IC卡管理报表和考勤情况统计明细报表。利用电线电缆和各种辅助设备组成的网络系统,使考勤机和计算机之间能够方便地相互交换数据,使用智能考勤管理系统能够彻底改变等的人工考勤方式,提高了管理工作的准确性,同时也避免了各种人为因素造成的误差,实现了一人一卡,考勤简单方便,操作简单方便,运行安全可靠。
12) 人事资料管理
当进入人事管理菜单可进行人事资料管理[部门设置];可把部门名称,编号录入进行,以便以后报表生成,部门设置以树形结构设计,便于管理,一目了然。
当进入[基本资料]菜单可进行浏览人事资料、增加人事资料、修改人事资料、删除人事资料、对新进员工、离职员工,及人事调动互动性等,经过此菜单,一次性完成。并附有查询、排序、打印功能,避免了每个界面互相调换的麻烦。
当点击增加工具栏时可调出详细资料界面,详细资料界面可进行如,姓名、藉贯、员工编号、家庭住址、性别;邮编、身份证号;政治面貌、联系电话;等,还能够把此员工的工作经历、家庭背景、学习学历的附加资料存入人事档案中。
13) 考勤统计设置
考勤统计设置主要是针对各个企事业单位的管理模式不统一,具体考勤算法不同,经过此界面可进行各种情况如加班算法,节假期算法,出差算法、考勤单位设置等,
14) 考勤请假类型设置
考勤请假类型设置可进各种假期进行增加、删除,以适应客户不同假期的设备。
15) 考勤班次设置
16) 在考勤排班作业中考勤班设置菜单可进行各种班次设置
在考勤班次设置中以班次代号为索引。如A1班,班名,可设为早班、中班,也可按部门设置班次,软件部班 。可设多个段次,可上午9:00~12:00为一段,13:00~17:30为一段,是否有时间间隔、或跨日等及各种加班计时,上、下班刷卡设置,迟到、误差、早退等。多长时间内算旷工,及平时加班等。是否有条件限制,班次新增,保存、修改等。
17) 倒班班次设置针对三班倒,如值班电工、安保等、可按三班倒、可按流水生产的半月倒班设置。
18) 员工班次设置,为分配员工班那一种班次模式进行工作,定时上下班刷卡,及统计表报生成,经过此界面可设置此员工或此部门进行班次按排。从某段时间到某段时间按此班次进行上下班。
19) 每月考勤维护界面可进行假期设置,如半月倒班的假期设置,可某个部门假期设置,国家法定假期,如五一节等,或某员工月季度假期的设置等。
20) 资料录入
21) 资料录入主要是:请假资料、出差资料、签卡资料、加班资料、
22) 资料录入界面主要录入请假资料、出差资料、签卡资料、加班资料、起始、终止时间,及原因。
23) 统计作业
24) 出勤统计界面主要按统计方式统计,如按全部统计、按部门统计、按工号统计、及日期范围统计。统计完后可进行各种报表输出、打印。
25) 考勤报表作业
26) [考勤报表作业]可查询、打印刷卡资料、有效刷卡资料、考勤明细表、考勤江总表、等,经过各种条件,如关系,栏位名称、运算符、值、关系、值等条件可行自定义具有个性化的报表,表头,排序方式、排例方式等。
<B>安保监控系统
1.4.1. 概述
公司安保监控系统按有关安全防范工程设计规范和企业实际情况进行设计。强调总体规划,以建筑群为中心进行防范,立体防范,多种防范手段相结合,主要考虑在周界围墙等出设置红外入侵探测系统和在出入口等重要部位设置电视监控系统和报警系统。
安全防范只是系统的一部分,系统中相当多的设备将用于组建作为企业管理辅助手段的管理监控系统,两者相辅相成,互相补充,构成完整的系统。
1.4.2. 相关规范
<工业企业通信设计规范> (GBJ42-81)
<工业电视系统工程设计规范> (GBJ115-87)
<安全防范工程程序与要求> (GA/T75-94)
<建筑电气设计规范> (GBJ16-83)
<民用闭路电视系统工程技术规范> (GB50198－94)
<水力发电厂二次接线设计规范> (DL/T5132－ )
<防盗报警控制器设计规范> (GPT75－94)
<防盗报警控制器通用技术条件> (GB12663－90)
<电气装置安装工程及验收规范> (GB 50204～50259－96)
<建筑电气安装工程质量检验评定标准> (GBJ 303－88)
<电气装置安装工程接地装置施工及验收规范> (GB50169－92)
<建筑工程施工现场供用电安全规范> (GB50194－93)

1.4.3. 系统构建原则
1.4.3.1 人防、物防和技防的结合和协调
安全防范工作是一个系统工程。它体现的是人防、物防和技防相互结合与协调的综合效果。因此在设计安全防范安全工程时一定要对建筑设计和物防能力进行审查分析。

1.4.3.2 安全防范系统的操作管理及良好的操作界面
安全防范有关人员的失职是影响安全防范工作的一个重要原因。因此在安全防范系统的设计中应该具备自身安全管理功能,阻止非法人员进行操作,以及区分不同的操作人员和相应的操作权限。并对整个操作过程保存有记录,并有良好的操作界面。

1.4.3.4 因地制宜体现系统性能价格比
在满足贵公司防护要求和先进性、可靠性的前提下,根据厂区内的具体环境和系统投入资金对系统进行统一规划设计,使系统体现出高性能价格比。

1.4.3.5 系统的冗余度和扩充能力
系统采用模块化设计充分考虑预留,留有一定的余量,根据今后的需要逐步扩展、完善。 系统中心同样留有一定的扩充口,为系统今后的升级提供必要的条件.
1.4.4. 系统说明
1.4.4.1. 防盗报警系统
根据厂区的特点和各部位的防范要求,在厂区内设置了两道防线:
一是在周界围墙设置主动红外对射防入侵系统,建立第一道防线,防范非法人员以非法途径入侵;
二是在重要部门的办公室和其它重点防护地点设置双鉴报警探测器,建立第二道防线,保护贵重财物和重要资料的安全。
在厂区值班室和需要的地点设置声光报警讯号器,报警后发出高达110分贝的警报声和醒目的警示灯光。
同时,在值班室设立紧急按钮,值班人员发现紧急突发情况,能够及时报警,快速动员保安警力,形成快速反应机制。
具体布置如下(参见平面图):
在周边围墙按照围墙走向和长度设置12对主动红外对射探测器,防止非法人员从围墙翻越;
在门卫值班室安装紧急按钮和声光报警器,并与保安队宿舍的声光报警器连动,建立紧急报警处理系统;
中心控制主机安装在门卫值班室,由保安人员管理控制,并外接数据打印机,自动记录打印布、撤防和报警数据,以备核查。
1.4.4.2. 电视监控系统
电视监控系统具有直观、形象、实时、动态、可回放查询的特点,因此在出入口、重要部门、库房、车间等地设置摄象机是必要、有效的;而且,随着科技的发展,数字技术在监控领域得到充分应用,高质量的图象记录、网络传输、远程访问控制都已成为现实。
我司根据大韩道恩高分子材料(上海)有限公司实际情况,采用先进的数字技术,精心设计了一套适用、先进、经济的电视监控系统,和报警系统一起构成了完整的安全防范系统,同时兼有辅助企业管理的功能。
系统配置及功能
系统初步设计共有12台摄像机,其中6只彩色/黑白日夜型固定摄像机、6只室外万向云台摄像机 。总体的布置原则遵循整个安防系统的设计原则,可按不同功能、不同防护要求,将厂区分为厂区主要出入口、大楼主要出入口及楼内通道、周边围墙等几部分。(前端布点情况见布置一览表)
前端的布置:
a. 厂区主要出入口
在厂区有主出入口设置摄像机,以监视进入厂区的车辆和人流情况。
因厂区主入口对车辆有识别的要求,并考虑到夜间情况,故设置1台彩色/黑白日夜型摄像机。由于主入口较空阔,故选用1台室外万向云台摄像机配合该摄像机,镜头选用10倍三可变镜头,在办公楼边的绿化带墙安装,同时可兼顾厂区主干道路动态。
在周边围墙设置4台室外万向云台摄像机,监看周边围墙的情况,共4台;在办公楼旁边边的绿化带设置1台室外万向云台摄像机,监看该出入口人员的情况,共1台;在次入出口设置1台彩色/黑白日夜型摄像机,监看出入口人员和车辆的情况,共1台;在1#～3#车间各设置1台彩色/黑白日夜型摄像机,监看车间人员活动的情况,共3台;
在监控中心传达室内设置1台彩色/黑白日夜型摄像机,监看监控中心人员出入的情况。
车间部分的安装位置需参考车间设备、货架等布局图纸,合理安排,以上为初步估算,深化设计时准确定位。
表2:监控布防一览表

安装地点
设备名称
数量
使用目的
安装方式
厂区
主大门
日夜型摄像机
1
监视主入口人员和车辆出入等情况
壁挂安装
全球带云台摄像机
1
监视主入口和主通道人员和车辆情况
壁挂安装
周边围墙
全球带云台摄像机
4
监视周边围墙情况
壁挂安装
次入口
日夜型摄像机
1
监视生活区人员出入和车辆出入情况
壁挂安装
监控室
日夜型摄像机
1
监视出入口人员出入情况
壁挂安装
1#～3#车间
日夜型摄像机
3
监看车间人员出入情况
壁挂安装
办公室旁
全球带云台摄像机
1
监视出入口人员出入情况
立柱安装

合计

12

1.4.4.3. 传输方式
传输分配部分的作用是将前端摄像机输出的视频信号和报警信号馈送到中心机房或其它控制点。系统的传输部分一般以视频信号本身的基带传输。 摄像机视频信号线传输距离在300米以内的用SYKV-75-5的电缆,而大于300米的采用SYKV-75-7的电缆,且采用防火的聚氯乙烯外套。摄像机电源线采用RVV2X1护套线。摄象机电源主干线采用BVV3*2.5。报警系统采用RVV6*1护套线。
1) 与强电分开敷设。采用阻燃PVC套管暗敷,并留有1/3的导管截面余量,前端设备至出线盒的连线加软管予以保护。
2) 前端设备供电采用中心统一供电方式,各楼层电源相对独立,电源线根据前端设备的电压情况(AC220V/AC24V/12DC)配置相应的电源线。220V电源线应和其它弱电低压电线分管敷设。
1.4.4.4.中心控制
监控室是监控系统的心脏,把前端拾取的所有信息在此进行加工处理,其由信息处理、记录、显示等部分组成。
1) 信息处理、记录和显示:
由1台16路数码硬盘录像机组成记录,经过数码硬盘录像机直接进行图像录取和回放。数码硬盘录像机能够提供多种录像方式,可按照需要(记录时间)配置相应容量的硬盘,现按一周的记录时间配置。
显示部分由1台17寸电脑显示器和4台21寸彩色监视器组成,电脑显示器用于日常操作和回放记录使用。4台监视器将所有图象分组,每组4个图象(四画面分割器分割),可多画面或单画面轮换显示,便于日常监看。
2) 系统控制:
经过数码硬盘录像机可对前端所有云台摄象机控制,操作云台转动和镜头变焦,实现系统功能。
3) 系统性能指标
系统平均故障率:100小时/1次小故障(不影响系统使用)
复合视频信号幅度:1VP-P±Db
黑白电视水平清晰度:>400线
彩色电视水平清晰度:>270线
灰度: 8级
图像等级:达到四级以上
1.4.5. 设备选型
安全防范系统设备品牌众多,良莠不齐,在众多产品中要选择一些性价比较高、性能稳定的产品是十分困难的,我司结合多年的工程经验,经过在工程中对产品的检验,根据实际情况需要,不盲目追求高性能,贵公司选择了一批性能稳定、性价比较高的设备。
<C>综合布线系统
1.5.1. 系统概述
本系统范围涵盖工作区子系统、水平子干线系统、管理间子系统、垂直干线子系统、设备间子系统内的部分或所有材料及设备。
本投标方案各子系统承包范围说明及设计要求如下:

1.5.2. 相关规范
建筑及建筑群综合布线系统工程设计规范(GB/T 50311- )
建筑与建筑群综合布线系统工程施工及验收规范(GB/T 50312- )
ISO/IEC IS 11801修订版(国际布线标准, )
TIA/EIA-568-B(商业建筑布线标准, )
TIA/EIA-569 (商业建筑通讯路线和结构空间布线标准)
TIA/EIA-606 (商业建筑基础结构通讯设施管理标准)

1.5.3. 系统设计
1.5.3.1 工作区子系统
27) 工作区子系统由跳线、信息插座模块与所连接的终端设备组成。
28) 本方案仅涉及公共区域的信息插座面板及模块。
29) 信息点全部采用超五类非屏蔽RJ45模块。
1.5.3.2 水平干线子系统
30) 水平干线子系统由工作区的信息插座模块,信息插座模块至管理间配线设备的配线电缆和光缆,管理间的配线设备及设备缆线和跳线等组成。
31) 本方案仅涉及由CP箱(含)及公共区域的信息插座模块开始到管理间配线架结束的所有线缆、线管、线槽的敷设与安装。
32) 水平布线采用低烟无卤超五类非屏蔽双绞线,保证125MHz的信息传输带宽。
33) 公共走道部分采用桥架保护集中敷设,出桥架部分采用穿金属管保护,先沿顶板敷设后再暗敷于墙内至信息点插座或CP箱。
1.5.3.3 管理间子系统
管理间子系统由交叉连接、互连和I/O组成,它连接垂直干线子系统和水平干线子系统。其主要设备有配线架、交换机、机柜和电源等。
34) 本方案仅涉及部分线缆、部分配线架及部分设备。其中,机柜、非屏蔽双绞线跳线、RJ45配线架、110配线架、理线架等,POS系统中所用到的光纤尾纤、光纤箱、光纤适配器、光纤配线架、光纤跳线、光电转换设备、非屏蔽双绞线跳线、RJ45配线架、理线架等包含在本次方案中。
35) 配线间设计建议
36) 楼层分配线架(IDF)安装在楼层机房内的19”机柜内。
37) 布线系统涉及大量的线路的连接,这样大量的连线给管理带来了一定的困难。 PDS色标标记方案系统而科学地规定了怎样根据参数和识别步骤,查清交连场的线路和设备端接点。作为一种重要的技术文档,色标标记方案是以后的布线管理重要的技术依据。
38) PDS色标标计方案示意图如下:

39) 配线间应尽量保持室内无尘土、通风良好、室内照明不低于150Lx应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W。弱电竖井原则上应位于配线室内。配线室不应小于2.5x2平方米。
1.5.3.4 垂直干线子系统
40) 垂直干线子系统应由设备间至点新建的干线电缆和光缆,安装在设备间的建筑物配线设备及设备缆线和跳线组成。
41) 本投标方案仅涉及商管办公用三类大对数非屏蔽双绞线电缆及POS系统用的光缆。
42) 系统语音主干采用三类大对数非屏蔽电缆,同时考虑25%的冗余,数据主干采用室内多模光纤。
43) 干线线缆的敷设采用桥架保护集中敷设与弱点竖井内。
44) 大楼主配线架与各楼层分配线架之间的数据主干采用1根6芯室内万兆多模光缆(50/125),语音主干采用3类50对大对数电缆。
45) 干缆用量
46) 垂直主干线缆的计算方法:
47) 垂直线缆长度(单位:米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限(光纤10m,双绞线6m))×(每层需要根数)

1.5.3.5 设备间子系统
1) 设备间是每幢建筑物进行网络管理和信息交换的场地。设备间由电缆、连接器和相关设备组成。
2) 设备间为一层的机房。本投标方案包括商管办公用语音110配线架及POS系统中所用到的光纤尾纤、光纤箱、光纤适配器、光纤配线架、光纤跳线等。

1.5.4. 主要设备参数
1.5.4.1 万兆室内多模光缆
产品特性:
48) 02－12芯,900μm紧套光纤
49) 纤芯直径:50±2.5μm,包层直径:125±2.5μm
50) 支持10Gbps传输最高达550米
51) 芳纶加强元件
52) PVC、LSZH护套可选
53) 支持骨干网建设和光纤到工作区应用
54) 光纤的几何尺寸一致性好
55) 水绿色外皮
56) 符合YD/T1258.4、IEC794、ICEA596、CR-409等标准

1.5.4.2. 三类室内25/50/100对大对数线缆
57) 适用建筑物语音通信垂直区对绞电缆
58) 性能超过ANSI/TIA-568-C.2三类标准
59) 物理机械特性:
60) 线规:24AWG
61) 绝缘层:高密度聚乙烯(HDPE)
62) 外护套:聚氯乙烯(PVC)
63) 线缆外径:11.0±1.5mm(25对);17.0±1.5mm(50对);23.0±2.0mm(100对)
64) 线缆颜色:灰色
65) 毛重:60Kg/25对 105Kg/50对 185Kg/100对
66) 最大承受拉力:2.8Kg/线对
67) 安装温度:0至 50℃
68) 工作温度:-20至60℃
69) 电气性能:
70) 最大电容:5.6nF/100m
71) 最大直流电阻:9.5Ω/100m
1.5.4.3 超五类4对屏蔽双绞线(低烟无卤)
72) 4×2×24AWG FTP CAT5e 100MHz HSYVP Installation Cable
73) 适用建筑物数字通信用水平对绞电缆
74) 带宽级别 CLASS D 100MHz
75) 性能超过ANSI/TIA-568-C.2 、YD/T1019 超五类标准
76) 物理机械特性:
77) 线规:24AWG
78) 绝缘层:高密度聚乙烯(HDPE),厚度:0.2mm
79) 外护套:低烟无卤阻燃聚乙烯(LSNHP),厚度:0.50mm
80) 线缆外径:6.3 ±0.5mm
81) 屏蔽层材料:铝箔聚酯带
82) 线缆颜色:白色
83) 毛重:14Kg(305m/轴)
84) 最大承受拉力:11.34Kg
85) 安装温度:0至 50℃
86) 工作温度:-20至60℃
87) 电气性能:
88) 最大电容:≤5.6nF/100m
89) 最大直流电阻:≤9.5Ω/100m
90) 认证:
91) 符合RoHS盟环保认证
92) 符合UL防火等级认证
1.5.4.4. 超五类非屏蔽信息模块(上下卡)
93) 性能超过ANSI/TIA-568-C.2超五类标准
94) T568A和T568B布线通用标签
95) 高强度防火塑料,可接22-24线规
96) 50u〞镀金层,提供最少750次重复插拔
97) 自带防尘盖设计风格
98) 美观、坚固、耐用、环保
99) 工作温度:－10至60℃
100) 阻燃性能符合UL94V-0
101) 可选颜色:白色、蓝色、绿色、红色
1.5.4.5. 超五类24/48口非屏蔽数据配线架
102) 产品特性:
103) 性能超过ANSI/TIA-568-C.2标准
104) 背部具有利于理线的金属化支撑架
105) 支持超5类非屏蔽解决方案
106) 50u〞镀金层,保证多次插拔的良好导通性
107) 端口数量:24口/48口
108) 用于19〞标准机柜
109) 高度1U/24口 2U/48口
1.5.4.6. 双工LC光纤耦合器
110) 适用于与PF710-6/12SC连接面板搭配使用
111) 产品特性:
112) 适用于单模和多模
113) 应配对使用并安装在光纤连接面板上
114) 采用高精度氧化锆和高磨光磷青铜套管
115) 高精度机械尺寸
116) 低插入损耗
117) 良好的接插能力
118) 兼容性好
119) 符合YD/T 1272.1标准
1.5.4.7. 机架式110配线架
120) 产品特性:
121) 提供满配的4/5对连接模块及标签条
122) 满足ANSI/TIA-568-C.2超5类标准
123) 符合T568A和T568B打线方式
124) 适用于设备间的水平布线端接以及CP点的互配端接
125) 用于19〞标准机柜,高度1U
126) 支持ROTA解决方案
1.5.4.8. 超五类非屏蔽数据跳线
127) 产品特性:
128) 性能超过ANSI/TIA-568-C.2标准
129) 制造精确以确保稳定的电气性能
130) 线规24AWG/7
131) 50u〞镀金层,保证多次插拔的良好导通性
132) 支持ROTA六类解决方案
133) 可选长度:1m/2m/3m/5m
134) 可选颜色:橙色/黄色/蓝色/红色/白色/灰色/黑色
135) 工作温度:－10至60℃
136)

1.5.4.9. 光纤尾纤
137) 适用于光纤熔接使用
138) 产品特性:
139) 单芯光纤尾纤
140) 高质量的光缆和出厂前已经过精密处理的接头
141) 卓越的传输特性
142) 满足YD/T1258.4、ICEA-596、GR-409、IEC794等标准
143) 长度可供选择:1m
144) 类型可供选择:单模/多模
145) 颜色:OM2 50/125μm橙色、OM3 50/125μm水绿色、G.652.9/125μm黄色
146)
1.5.4.10. 光纤跳线
147) 适用于耦合器与光纤模块的连接
148) 产品特性:
149) 双芯光纤跳线
150) 高质量的光缆和出厂前已经过精密处理的接头
151) 卓越的传输特性
152) 可将光纤设备与光纤互联,交叉连接以及信息插口相连接
153) 满足YD/T1258.4、ICEA-596、GR-409、IEC794等标准
154) 长度可供选择:2m/3m/5m定制
155) 类型选择:单模/多模
156) 颜色:OM2 50/125μm橙色、OM3 50/125μm水绿色、G.652.9/125μm黄色
1.5.4.11. 墙上型单口面板(带弹簧门上下卡)
157) 产品特性:
158) 采用优质阻燃型工程塑料
159) 美观、坚固、耐用、环保
160) 自带电脑电话标块
161) 自带标签条,方便管理
162) 弹簧门插口
163) 支持ROTA解决方案
164) 阻燃性能符合UL94V-0
1.5.4.12. 墙上型双口面板(带弹簧门上下卡)
165) 产品特性:
166) 采用优质阻燃型工程塑料
167) 美观、坚固、耐用、环保
168) 自带电脑电话标识块
169) 自带标签条,方便管理
170) 弹簧门插口
171) 支持ROTA解决方案
172) 阻燃性能符合UL94V-0

<D>智能巡更系统
1.6.1. 项目概述
离线式电子巡更系统集安全巡视、保安工作考勤于一体,使管理者即便稳坐办公室,也能确知员工们尽职于工作岗位。
它不但让你掌握保安人员的巡更情况,同时还能够考核员工的迟到早退,它虽然不能给公司带来直接的经济效益,但它保证了公司的安全,并使公司井然有序地完成工作,这无疑为公司带来了间接的经济效益。
由于离线式电子巡更系统具有工程周期短,具有无须专门布线,无须专用电脑,扩容方便等优点,因而适应了现代保安工作方便、安全、高效的管理。
离线式电子巡更系统对于保安人员的管理,是经过它直接将巡逻系统资料载入电脑,无法伪造也无法改动,因此能督促人员定时定点抵达现场,并能明确个人职责,便于事后追查,将管理漏洞降至最低。
1.6.2. 系统流程
根据公司厂区实际情况,参照安全管理要求,在保安巡逻的路径上相应设置巡更信息点,布置时应考虑路线无遗漏、最小的重复,并符合巡逻的要求。
本系统选用智能巡更系统,初步设计20个巡更信息点。
保安巡逻时按照规定路线和规定时间,携带信息采集器沿途点击信息钮,巡逻完毕后,在规定的时间内将数据经过下载器上传到电脑,由专用软件进行处理,输出巡逻报表,完成管理流程。
1.6.3. 硬件设备及性能
173) 信息采集器(TouchProbe)
纯钢金属,防水外壳 ,外型132*41*20mm ,重量143g ,内置128k RAM ,存储温度 –20° C至54° C ,工作温度 –20° C至54° C,一次能存储5000个信息钮信息 ,9v电池供电,可使用一年至两年 ,串行通信速率1200至19.2k bps ,读信息钮,存储满时有声音提示;LED闪烁指示读成功 ;
174) 下载器(Downloader)
外形 102*102*46mm ,重量 210g ,电源提供120v 直流 ,有电源、发送、接收指示灯 ,同计算机的串口连接 ;
175) 信息钮(Mewory Button)
内置存储芯片,防水不锈钢外壳
外形 R16.3*3.2mm 重量 1.6g 工作温度 –45° C至85° C
另外还有下载器直流电源,信息钮支架,连接线等配套设施。

1.6.4. 软件性能说明
离线式电子巡更系统是在Windows 系统下开发的交互式中文应用程序。具有界面美观,操作方便等优点,它包括以下功能:
176) 软件启动口令保护。软件系统包含两级口令保护,系统管理口令及用户口令。当使用用户口令进入系统时,将禁止使用一些设置功能。另外软件中还设有口令更新功能。
177) 数据采集器登录及巡更人设置。
