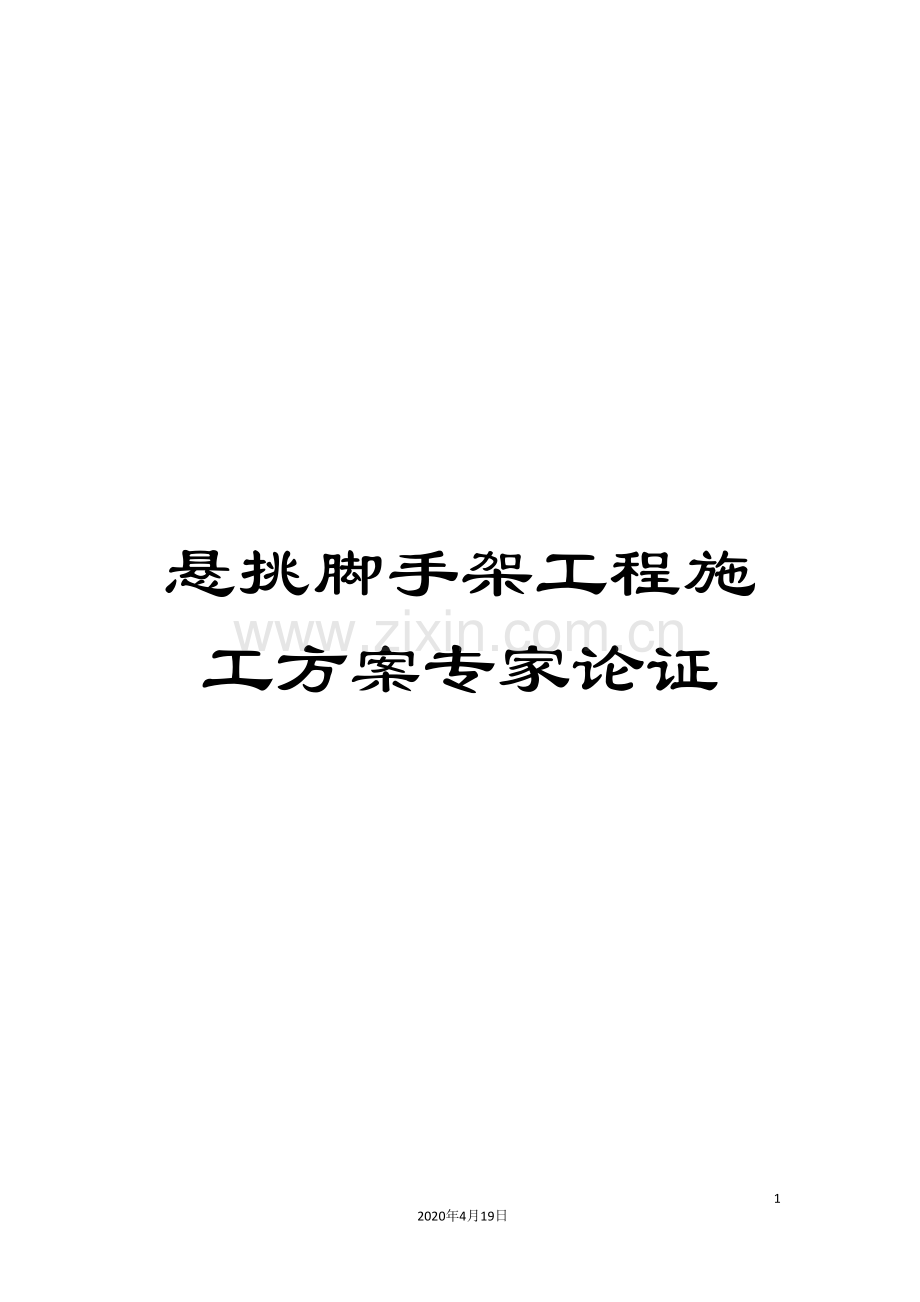

悬挑脚手架工程施工方案专家论证模板.doc

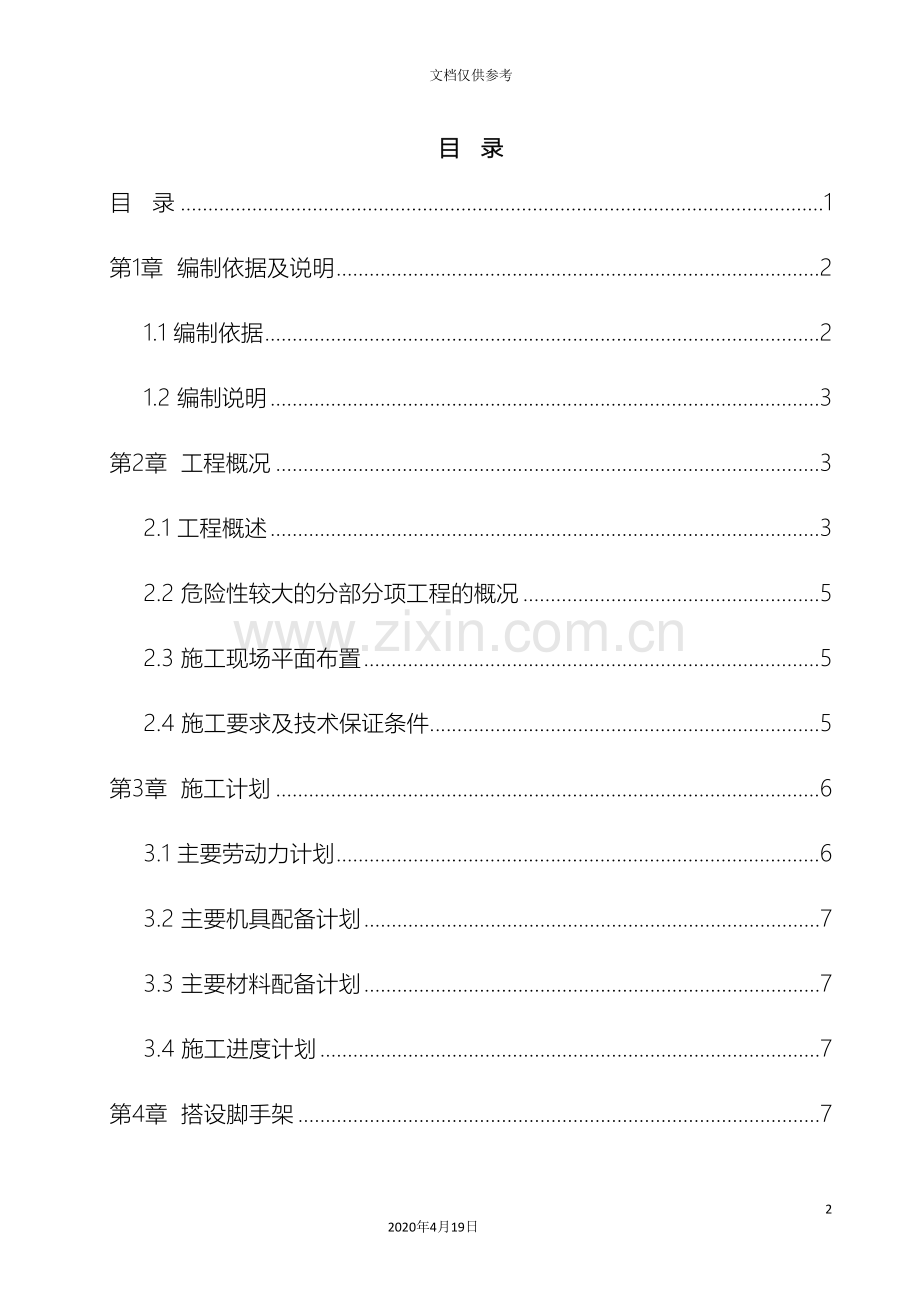

悬挑脚手架工程施工方案专家论证1302020年4月19日文档仅供参考目 录目 录1第1章 编制依据及说明21.1 编制依据21.2 编制说明3第2章 工程概况32.1 工程概述32.2 危险性较大的分部分项工程的概况52.3 施工现场平面布置52.4 施工要求及技术保证条件5第3章 施工计划63.1 主要劳动力计划63.2 主要机具配备计划73.3 主要材料配备计划73.4 施工进度计划7第4章 搭设脚手架74.1 脚手架的搭设方式及搭设高度74.1.1 搭设方式74.1.2 搭设高度84.2 脚手架的构造形式及搭设说明84.2.1 构造形式84.2.2 搭设说明144.3 脚手架的材料及构造要求144.3.1 材料要求144.3.2 构造要求174.3.3 特殊部位的构造处理措施：224.4 脚手架的搭设及验收234.4.1 工艺流程234.4.2 施工准备244.4.3 技术要点244.4.4 质量检查与验收284.4.5 安全技术措施324.5 脚手架的使用与维护334.5.1 脚手架的使用要求334.5.2 脚手架的维护要求33第5章 拆除方案355.1 工艺流程355.2 施工准备355.3 技术要点355.4 安全技术措施36第6章 质量和安全保证措施386.1 组织保障措施386.2 技术保障措施396.3 监测监控措施41第7章 文明施工和环境保护措施42第8章 脚手架工程应急预案448.1 目的448.2 应急救援组织机构及职责448.3应急组织的分工职责458.4 应急救援措施478.5 危险源的确定50第9章 脚手架分段计算529.1 塔楼第一段外架设计计算书529.2 塔楼第二段第五段外架设计计算书53第10章 附件75第1章 编制依据及说明1.1 编制依据1、国家现行施工质量验收规范、安全技术规范、规程、标准：1）建筑施工扣件式钢管脚手架安全技术规范（JGJ 130- ）；2）建筑施工安全检查标准（JGJ 59- ）；3）建筑施工高处作业安全技术规范（JGJ 80-91）4）钢结构设计规范（GB 50017- ）；5）建筑结构荷载规范（GB 5009- ）；6）混凝土结构设计规范（GB 50010- ）；7）混凝土结构工程施工质量验收规范（GB 50204- ）（ ）；8）建筑机械使用安全技术规程（JGJ 33- ）；2、危险性较大的分部分项工程安全管理办法（住房和城乡建设部建质 87号）。4、签订的施工合同。5、广东博意建筑设计院有限公司设计的本工程施工图纸。6、我公司ISO三标整合体系管理手册【质量管理体系要求（GB/T19001- ）、环境管理体系规范及使用指南（GB/T24001-1996）和职业健康安全管理体系规范（GB/T28001- ）】。7、结合本公司的技术、施工经验、管理水平、工程技术人员、工人素质及机械设备配置等情况。8、我公司同类工程施工经验。9、本工程施工组织总设计。1.2 编制说明本方案是根据本工程的特点及现场施工条件，并综合考虑我公司的施工实力、特长、技术、机具配套能力等多方面因素而编制的。本方案是指导本工程外脚手架工程施工的实施性文件，编制时对主要技术方案、质量、安全、文明施工等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。在施工中，我公司本着对业主高度负责的态度，将积极与质量、安全监督部门配合，服从建设单位及现场监理工程师的管理，严格控制工程质量，同时认真做好安全文明施工工作，制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创立安全文明工地。本方案若与施工组织总设计有矛盾，以此方案为准。第2章 工程概况2.1 工程概述1、工程名称：2、工程地址：3、主要建设参与单位： 建设单位：设计单位：广东博意建筑设计院有限公司 勘察单位： 施工单位： 监理单位： 监督单位：4、技术经济指标： 总建筑面积：约83976.93； 工程总造价： 约.09元； 建筑层高：6幢：三十二层，建筑面积约13173.44，总高度96.0m ；7幢：三十二层，建筑面积约13100.96，总高度96.0m。8幢：三十二层，建筑面积约13217.21，总高度96.0m；9幢：三十一层，建筑面积约25803.8，总高度95.5m。 主要结构类型：钢筋混凝土剪力墙结构； 基础结构类型：预应力管桩（承台）基础； 栋数、层数： 3栋三十二层；1栋三十一层，地下室一层。5、功能与用途：住宅用房； 6、本工程设计相对标高0.000相当于绝对标高（黄海高程）5.9m； 7、规划概况：考虑9#楼面积大分五段悬挑；分别4、10、16、22、28层，6、7、8幢分为四段悬挑；分别4、12、20、28层采用“悬挑脚手架 ” (工字钢悬挑加钢丝绳卸荷)完成外脚手架的施工。 2.2 危险性较大的分部分项工程的概况本工程建筑以6幢三十二层，标准层高3.0m,屋面高度101.4m计算脚手架。根据本工程特点和施工进度要求，本工程外脚手架计划分五段两种类型搭设：第一种类型：采用落地式扣件双排钢管外脚手架，即地下室外架及塔楼第一段；第二种类型：采用悬挑式扣件双排钢管外脚手架，即塔楼第二段、第三段、第四段及第五段。本方案中第一段落地式脚手架搭设高度为9m+0.3m（室外标高）=9.3m，第二段第四段悬挑式脚手架搭设高度为24m，第五段悬挑式脚手架搭设高度为21.9m。根据住房和城乡建设部文件危险性较大的分部分项工程安全管理办法（建质 87号）附件一确定的危险性较大的分部分项工程范围，本工程悬挑式和落地式脚手架工程施工前需编制专项方案。2.3 施工现场平面布置钢管等周转材料的垂直运输，采用现场布置的4台塔吊进行吊运；其临时堆放场地按施工现场总平面布置图（主体结构施工阶段）进行布置，具体详见附图。2.4 施工要求及技术保证条件1、项目技术负责人及安全员应按本方案及施工组织设计中有关脚手架的要求，向搭设和使用人员进行技术交底，并履行签字手续，人员如有变动后要重新交底。2、架子工必须按照阳江市建筑施工特种作业人员管理规定的要求，经培训、考核、取得建筑施工特种作业人员操作资格证书，方可从事脚手架安装、拆卸作业。3、从事高处作业人员及登高架设作业人员要定期进行体检。经医生诊断，凡患有高血压、心脏病、贫血病、癫痫病以及其它不适用高处作业及登高架设作业的人员，不得从事高处作业及登高架设作业。4、严格按照建筑工程施工扣件式钢管脚手架安全技术规范（JGJ 130- ）第8.1.1第8.1.6条的规定和施工方案的要求，对钢管、扣件、脚手板、悬挑工字钢等周转材料进行检查验收，不合格的不得使用。5、经检验合格的构配件应按品种、规格分类堆放整齐、平稳，堆放场地不得有积水。6、脚手架安装前，架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法。7、架子工作业时，必须戴好安全帽，系安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋，工具及零件应放在工具包内。服从指挥，集中思想、相互配合。第3章 施工计划3.1 主要劳动力计划1、专职安全生产管理人员：本工程设专职安全员共3人，分别是 金日泉 、 何锦初 、 贾强林 。以上三人均已取得广东省建设厅下发的安全员证并经公司任命。2、特种作业人员：按照阳江市建筑施工特种作业人员管理规定，本工程拟安排以下特种作业人员，均已按要求取得了建筑施工特种作业人员操作资格证书，具备上岗作业条件：1）建筑架子工：40人，负责架子搭设及拆除；2）建筑电焊工：4人，负责工字钢安装与固定；3）建筑电工：3人，负责施工现场临时用电；4）建筑起重信号司索工：4人，负责塔吊起重信号及司索；5）建筑起重机械司机：4人，负责塔吊运作。特种作业人员名单（略）3、测量放线工：本工程拟安排6人，负责测量放线及垂直度控制。3.2 主要机具配备计划名 称单 位数 量备 注架子工扳手把40搭设和拆除架子用力矩扳手把2检查架子扣件拧紧力度是否达到要求倒链葫芦个4调整架子水平弯曲度切割机台2切割钢管用钢管调直机台1调直钢管用氧割套2切割工字钢用电焊机台23.3 主要材料配备计划名 称单 位数 量规 格普通钢管T具体材料数量详项目部材料组计划，要求材料根据现场需求提前进场。48.33.6mm（验算按483.5）直角扣件个与钢管配套旋转扣件个与钢管配套对接扣件个与钢管配套悬挑工字钢m3.256m安全网m1.86m3.4 施工进度计划根据本工程施工组织设计，本工程外架搭设计划工期为240天左右，拆除约80天左右，计划施工时间在 12月下旬开始。具体施工进度计划详见项目部另行编制的月进度计划表。第4章 搭设脚手架4.1 脚手架的搭设方式及搭设高度4.1.1 搭设方式根据本工程特点及施工进度要求，本工程外脚手架计划分五段两种类型搭设：第一种类型：采用落地式扣件双排钢管外脚手架（以下简称落地架），即地下室外架及塔楼第一段；第二种类型：采用工字钢悬挑及钢丝绳卸荷的悬挑式扣件双排钢管外脚手架（以下简称悬挑架），即塔楼第二段、第三段、第四段及第五段。塔楼第一段：从硬化地面起至第4层楼面，采用落地架，从地下室顶板面开始搭设。塔楼第二段：从第4层楼面至第12层楼面，采用悬挑架，在第4层楼面设悬挑工字钢。塔楼第三段：从第12层楼面至第20层楼面，采用悬挑架，在第12层楼面设悬挑工字钢。塔楼第四段：从第20层楼面至第28层楼面，采用悬挑架，在第20层楼面设悬挑工字钢。塔楼第五段：从塔楼第28层楼面至屋面女儿墙上皮再加高1.2m，采用悬挑架。在第28层楼面设悬挑工字钢。4.1.2 搭设高度1、塔楼第一段：从地下室顶板面至塔楼第4层楼面，外架高H9.0m（第4层楼面结构标高）0.3m（室外地面与0.000的高差）9.3m。2、塔楼第二段：塔楼第4层楼面至第12层楼面，外架高H3.0m8层24.0m。3、塔楼第三段：塔楼第12层楼面至第20层楼面，外架高H3.0m8层24.0m；4、塔楼第四段：塔楼第20层楼面至第28层楼面，外架高H3.0m8层24.0m；5、塔楼第五段：塔楼第28层楼面至屋面女儿墙上皮再加高1.2m，外架高H3.0m5层5.7m（机房高度）1.2m21.90m。4.2 脚手架的构造形式及搭设说明4.2.1 构造形式1、构造形式：所有外脚手架立杆纵向间距1500，横向间距900，大横杆步距1800，内立杆距建筑物墙体外沿距离为250，扫地杆距地200；外立杆上、下两根大横杆之间设一道护身栏杆，间距900，架体顶端护身栏杆高度1200；连墙件：竖向每层设置，横向间距为3根立杆纵距，即水平间距4500、竖向3000，上下楼层成梅花形布置；悬挑工字钢分别设置在第4、12、20、28层楼面。脚手架各杆件相交伸出的端头均应大于100mm（架体外侧面伸出的长度尽量统一为100），以防杆件滑脱。栋号悬挑脚手架分段工字钢搁置楼层钢丝绳卸荷楼层第一悬挑段第二悬挑段第三悬挑段第四悬挑段第五悬挑段9栋4F9F顶(18.9m)10F楼面15F顶(18.9m)16F楼面21F顶(18.9m)22F楼面27F顶(18.9m)28F楼面屋顶(12.64m)4F/10/16F/22F/28F6、7、8栋4F11F顶(24m)12F楼面19F顶(24m)20F楼面27F顶(24m)28F楼面屋面(21.9m) 4F/12/20F/28F9F/17F/25F/31F说明：1）室外施工升降机卸料平台与架体分开单独搭设，连墙件每楼层设置一道及每楼层卸荷一道。2）悬挑水平钢梁采用16号工字钢与建筑物拉结，其中建筑物外悬挑段长度1.20m(2.05 m)，内锚固段长度(不小于1.25倍外悬挑长度)，悬挑工字钢和卸荷及反拉钢丝绳直径不应小于15.5(619+1)，工字钢悬挑架中GJ1为一工字钢一吊，卸荷为一杆一吊， GJ2、GJ3和GJ4为一工字钢两吊。见计算书 (1)。3）阳角处（工字钢采用18号，计算书以16号计算）主梁被开结构柱竖向钢筋悬挑联梁传递卸荷及反拉钢丝绳直径不应小于15.5(619+1)，工字钢悬挑架中GJ1为一工字钢一吊，卸荷为一杆一吊， GJ2、GJ3和GJ4为一工字钢两吊。见计算书 (2)。 4）拉吊环及工字钢压环采用级圆钢20mm。5）由于工程架体较高，6-9栋均在3层以下设置上人斜道，3层以上施工人员上落采用主体楼梯和施工电梯。 6）9#楼每层悬挑架高度均按高度18.9m悬挑脚手架。计算按6栋20F楼面28顶24m高度作为验算对象及执行。7）超过40米各悬挑段抗上升翻流采用连墙杆加强措施，采用48.3mm3.6mm钢管刚性连接，每挑段延建筑物楼层周长的边梁或剪力墙上向外预埋连墙件，连接方式分为二段：40m高度以下采用两步两跨；40m以上采用两步一跨，连墙件与扣件采用双扣件连接方式。2、搭设简图：4.2.2 搭设说明1、根据我公司同类型工程施工经验，考虑塔楼悬挑工字钢布设在结构楼板上，使楼面楼板局部承受荷载较大，为防止工字钢悬挑受力后预埋在楼板中的钢筋箍环将楼板拉裂，附图中已在每段悬挑工字钢的外端另外增加一道216（619）钢丝绳。镀锌钢丝绳仅作为一种安全储备措施，未作为结构的受力杆件且未参与本方案中的计算。2、方案中预埋在楼面梁板中用以固定工字钢的箍环现场采用规格20（HPB235级钢），方案中仅按14规格验算。3、考虑到楼层局部有阳台、外墙阳角及凸窗等特殊部位悬挑构件的受力实际情况，方案已在悬挑工字钢的外端另外增加一道216（619）钢丝绳卸荷。4.3 脚手架的材料及构造要求4.3.1 材料要求1、钢 管：1）脚手架钢管应采用现行国家标准直缝电焊钢管GB/T 12793或低压流体输送用焊接钢管GB/T 3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T 700中Q235级钢的规定。2）脚手架钢管宜采用48.33.5钢管。每根钢管的最大质量不应大于25.8kg。3）新钢管的检查应符合下列规定：A、应有产品质量合格证；B、应有质量检验报告，钢管材质检验方法应符合现行国家标准金属材料室温拉伸试验方法GB/T 228的有关规定，其质量应符合规范第3.1.1条的规定；C、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；D、钢管外径、壁厚、端面等的偏差，应分别符合规范表8.1.8的规定；E、钢管应涂有防锈漆。4）旧钢管的检查应符合下列规定：A、表面锈蚀深度应符合规范表8.1.8序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；B、钢管弯曲变形应符合规范表8.1.8序号4的规定。5）用于立杆、大横杆和斜杆的钢管长度宜为46m。钢管上严禁打孔，有裂缝等质量缺陷的钢管严禁使用。2、扣 件：1）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB 15831的规定，采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2）扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3）扣件验收应符合下列规定：A、扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件GB 15831的规定抽样检测；B、新、旧扣件均应进行防锈处理。C、扣件的技术要求应符合现行国家标准钢管脚手架扣件GB 15831的相关规定。4）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准钢管脚手架扣件GB 15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。3、脚手板：采用4冷扎钢筋网片，每片规格为8001000m，单块脚手板的的质量不宜大于30kg。4、挡脚板：采用180mm高镀锌铁板，沿每二个步距的架外侧设置，刷红白相间油漆。5、安全网：脚手架外立杆内侧采用满挂绿色密目式安全网进行封闭，采用18号镀锌钢丝张挂严密。6、钢丝绳：1）采用216（619）斜拉在每段悬挑工字钢外端。2）不得使用旧钢丝绳。3）必须选用与钢丝绳相匹配的钢丝绳绳夹，钢丝绳绳夹采用20（镀锌钢丝绳），每处不少于3组。4）花篮螺栓采用M20型。7、悬挑型钢：1）悬挑脚手架用型钢的材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591的规定，并应符合现行国家标准钢结构工程施工质量验收规范GB50205的有关规定。2）悬挑型钢采用热轧普通工字钢I16，长度3.25m6m，超过6m时采用帮条焊接接长。工字钢顶面焊接25（Q235钢）长度为250mm立筋作为内衬，用以固定立管。3）按建筑施工扣件式钢管脚手架安全技术规范（JGJ 130- ）第6.10.5条要求，悬挑工字钢的固定段长度不应小于悬挑段长度的1.25倍。遇有阳台及悬挑板时，需加长悬挑工字钢的锚固端及悬挑长度（悬挑锚固长度以悬挑段的1.25计算）。8、吊环及工字钢箍环：1）用于固定型钢悬挑梁的U形钢筋拉环或锚固螺栓材质应符合现行国家标准钢筋混凝土用钢 第1部分：热轧光圆钢筋GB1491.1中HPB235级钢筋的规定。2）吊环及工字钢箍环采用HPB235钢（Q235、级），全部采用20钢筋，经试验后才能使用。3）在结构施工时，必须及时预埋吊环和卡环，埋入深度不应小于30d，且末端要设置弯钩，与结构楼板的下层钢筋骨架焊接或绑扎牢固。详见悬挑脚手架搭设剖面简图设计。4.3.2 构造要求1、立杆的构造要求：1）落地部分脚手架每根立杆底部应设置底座或垫板。2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm（详下图）。1横向扫地杆；2纵向扫地杆纵、横向扫地杆构造4）脚手架底层步距不应大于2.0m。5）脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6）脚手架立杆对接、搭接应符合下列规定：A、当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；B、当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。7）脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。2、纵向水平杆（大横杆）的构造要求：1）纵向水平杆应设置在立杆内侧，单根杆长度不小于3跨；2）纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：A、两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（详下图）。（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1立杆；2纵向水平杆；3横向水平杆纵向水平杆对接接头布置B、当使用钢筋网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。本工程小横杆中间另加两道大横杆，等间距设置（详下图）。1立杆；2纵向水平杆；3横向水平杆；4钢筋网片脚手板；5其它脚手板铺钢筋网片脚手板时纵向水平杆的构造3、横向水平杆（小横杆）的构造要求：1）因本工程采用的脚手板是成品钢筋网片，因此，横向水平杆应设置在纵向水平杆的下侧，用直角扣件固定在立杆上。2）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。4、连墙件构造要求：为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连墙件，其构造要求如下：1）根据规范要求拟定本工程连墙件均采用刚性连墙件，均用钢筋与钢管制成。连墙件一端用扣件固定于脚手架的立杆上，另一端与预埋钢筋焊接。2）连墙件数量的设置应符合规范要求，根据本工程脚手架搭设高度，确定按“二步两跨”的原则进行设置。竖向每层设置连墙件，横向间距为2个立杆纵距，上下楼层成梅花形布置，即竖向间距3000（结构楼层层高），水平间3000（两跨立杆间距）。3）连墙件的布置应符合下列规定：A、应靠近主节点（立杆与大、小横杆的连接处）设置，偏离主节点的距离不应大于300mm；B、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；C、应优先采用菱形布置，或采用方形、矩形布置。4）脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。5）连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。6）连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。7）落地部分脚手架施工时，当脚手架下部暂不能设连墙件时，应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。8）架高超过40m且有风涡流作用时，应采取抗上升翻流作用的连墙措施（本工程架高均未超过40m）。5、剪刀撑的构造要求：1）本工程落地部分脚手架高度小于24m，上部悬挑脚手架高度虽然均未大于24mm，但从安全考虑，根据规范要求沿外脚手架全长全高连续设置剪刀撑。2）每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。剪刀撑斜杆与地面的倾角a450500600剪刀撑跨越立杆的最多根数n7653）剪刀撑斜杆的接长应采用搭接或对接，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。5）高度在24m及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置（如下图）：高度24m以下剪刀撑布置6、脚手板的构造要求：1）脚手板应铺满、铺稳，铺实；2）钢筋网片脚手板应按其主筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。严禁有探头板。3）脚手板要求完好无损，不得有裂纹、开焊与硬弯，破损的要及时更换。新、旧脚手板均应涂防锈漆；4）结构施工层、拆模层、外装修作业层脚手板全封闭。7、安全通道和斜道的构造要求：1）安全通道的构造要求：为保证施工人员进出施工现场时安全，防止高空坠物伤人，特在建筑物首层入口及施工电梯出入口设置安全通道。安全通道采用钢管架支撑，并设置双层防护棚，双层间隔不小于600mm，上部满铺七夹板及安全网，以防止坠物。2）斜道的构造要求：本工程的斜道（仅落地架部分）主要用于人员通行，设置在便于人员通行的脚手架外侧。通道两侧设置剪刀撑，并用安全网封闭。进出口处搭设防护棚，并悬挂安全警示标志牌。其构造应符合下列规定：A、人行斜道宽度不小于1m，坡度宜采用1:3（高:长）；B、拐弯处应设置休息平台，其宽度不应小于斜道宽度；C、斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm；D、斜道脚手板应铺严，脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。4.3.3 特殊部位的构造处理措施：1、防止固定工字钢的钢筋箍环受力后拉裂楼面板的处理措施：考虑在楼面中工字钢局部可能有某处预埋在无板面支座负筋的砼楼面板中，为防止砼板被箍环受力拉裂，要求在砼中钢筋箍环水平段上增设一层双向钢筋网片，采用10150mm，钢筋网面宽1000mm，垂直于工字钢方向钢筋通板跨。2、遇有立杆距结构外沿间距大于300mm（如凸窗、空调板周边等情况）的处理措施：另外加长（外伸）小横杆，间距700，沿平行结构外沿方向增加大横杆，间距300mm，小横杆外挑大横杆，并用扣件紧扣。3、扣件式钢管（悬挑型钢）脚手架在工字钢上立杆固定措施：根据立杆位置在工字钢顶面焊接20长150立筋头用以内衬固定立杆。4、悬挑工字钢留洞处理措施：在剪力墙柱钢梁经过处，结构砼剪力墙内钉设250250（厚度同墙柱宽度）预留洞口木盒子，方便工字钢拆除。待工字钢拆除后，凿除原有木盒子模板，用比原砼强度高一强度等级砼浇筑。5、悬挑脚手架阳角立杆无支承工字钢的处理措施：在原有悬挑工字钢上，布设外伸或简支工字钢，工字钢之间采用电焊焊接固定，在所有工字钢底（立杆下）设立216（619）钢丝绳斜拉卸载。具体部位详附图悬挑工字钢平面布置示意图中所注。6、悬挑阳角外架的处理措施：按照“悬挑外脚手架搭设剖面简图”等的要求加长悬挑工字钢的锚固端及悬挑长度。并在立杆下（工字钢底）设立216（619）钢丝绳斜拉卸载。具体部位详附图悬挑工字钢平面布置示意图中所注，见计算书（2）。7、电梯井内架的处理措施：在各栋塔楼电梯井内，在安装钢筋板面筋时，同时将电梯井口连通，在钢筋网上面铺上模板就能作业，等电梯安装时再凿深20mm，切除钢筋并用1：2水泥砂浆补平。8、地下室顶板上搭设第一段外架须具备条件：考虑到外架在搭设时地下室顶板模板及支撑均未拆除，要求砼强度达到1.2MPa以上方可搭设。9、地下室落地外架立杆须在回填土夯实后搭设，立杆底座不小于30030020木板垫设。4.4 脚手架的搭设及验收4.4.1 工艺流程1、落地式外脚手架的搭设工艺流程：地基夯实（地下室外架） 测量放线 摆放扫地杆大横杆 （自角部起依次向两边）逐根树立底立杆（第一根）并与扫地大横杆扣紧 安装扫地小横杆与立杆扣紧 安装第一步大横杆并与各立杆扣紧 安装第一步小横杆与立杆扣紧 第一步架交圈完成全面检查质量后，安装第二步大横杆 安装第二步小横杆 加设临时斜撑杆，上端与第二步大横杆扣紧（安装连墙件后拆除） 安装第三、四步大横杆和小横杆 安装连墙件 接立杆 加设剪刀撑 铺脚手板 安装防护栏杆及挡脚板并挂安全立网防护 组织验收 挂牌投入使用 重复上述工序。2、悬挑式外脚手架的搭设工艺流程：楼面浇筑砼前预埋工字钢箍环及吊环 布置悬挑工字钢、焊接短立筋 摆放扫地杆大横杆 （自角部起依次向两边）逐根树立底立杆（第一根）并与扫地大横杆扣紧 安装扫地小横杆与立杆扣紧 安装第一步大横杆并与各立杆紧扣 安装第一步小横杆与立杆扣紧 第一步架交圈完成全面检查质量后，安装第二步大横杆 安装第二步小横杆 加设临时斜撑杆，上端与第二步大横杆扣紧（装设连墙后拆除） 安装第三、四步大横杆和小横杆 安装连墙件 接立杆 加设剪力撑 横向支撑 斜拉卸荷钢丝绳、铺脚手板 安装防护拉杆及挡脚板并挂立网防护 组织验收 挂牌投入使用 重复上述工序。4.4.2 施工准备1、技术人员应熟悉上部结构图纸，了解结构的变化情况。2、单位工程负责人应按本方案中有关脚手架的要求，向架设和使用人员进行技术交底。3、有关作业班组应组织足够的作业人员，准备外脚手架的搭设。架子工必须具备国家标准特种作业人员安全技术考核管理规则（GB 5036）的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。4、项目部应组织必要的物料进场，其中包括48.33.6mm（验算按483.5）钢管、对接扣件、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用。5、应按规范规定要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。6、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。7、应清除搭设场地杂物，平整搭设场地，并使排水畅通。8、根据脚手架立杆，水平拉杆及支承的位置，提前做好钢管、钢筋及穿墙管洞的预埋和预留，并做到标高一致，位置统一。4.4.3 技术要点1、搭设脚手架必须严格按照规范要求选用材料，必须使用合格材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及有变形、裂缝不合格的扣件，严禁使用，扣件螺栓应满足正常状况下的扭力矩要求。2、在外脚手架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构进行拉结或采用临时支顶，以确保搭设过程的安全。3、脚手架的搭设原则上从转角处开始搭设，以建筑物转角为准，且与外侧立杆对应。4、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。5、每搭完一步脚手架后，应按规范表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。6、立杆搭设要求：搭设双排脚手架，先立里排立杆，后立外排立杆。里、外两排立杆均要竖直，特别不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差，避免累积偏差过大。立杆的垂直偏差不得大于1/200架高。所有立杆必须落地，不得在水平杆上加悬空立杆。搭设第一节立杆时应选用长短不一的钢管，确保错开立杆接头位置。7、纵向水平杆（大横杆）搭设规定：1）纵向水平杆（大横杆）架设在立杆内侧，同一水平面的内外大横杆接头错开一跨距。大横杆水平偏差控制在20mm内；2）纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；3）在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。8、横向水平杆（小横杆）搭设规定：1）横向水平杆（小横杆）垂直置于大横杆且在大横杆之下，用扣件与立杆紧固连接。小横杆应水平，不得内高外低；2）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm。9、连墙件搭设规定：1）连墙件的安装应随脚手架搭设国步进行，不得滞后安装；2）当双排脚手架施工操作层高出相邻连墙件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。10、剪刀撑搭设规定：1）剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在外立杆的外侧，与纵向水平杆（地面）的倾角宜在之间。为保证架子的稳定性，搭设剪刀撑时，将斜间隔的扣在与之相交的横向水平杆的伸出端或立杆上；2）剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装；3）各底层斜杆下端均必须支承在垫块或垫板上。11、扣件安装规定：1）扣件规格必须与钢管外径相同；2）螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；4）对接扣件开口应朝上或朝内；5）各杆件端头伸出扣件盖板边缘长度不应小于100mm。12、作业层、斜道的栏杆和挡脚板的搭设规定（如下图）：1）栏杆和挡脚板均应搭设在外立杆的内侧；2）上栏杆上皮高度应为1.2m；3）挡脚板高度不应小于180mm；4）中栏杆应居中设置。1上栏杆；2外立杆；3挡脚板；4中栏杆栏杆与挡脚板构造13、脚手板的铺设规定：1）脚手架应铺满、铺稳，离墙面的距离不应大于150mm；2）脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；3）在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。14、安全网的张挂规定：脚手架的外侧（外立杆的内侧）要满挂安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距应不大于300mm，下边沿设挡脚板，上下两张安全网之间的拼接要严密。15、安全防护棚的搭设要点：本工程在建筑物四周均设置双层安全防护棚，防护棚满铺脚手板且设置水平安全网，防止物体坠落伤人，保护施工人员安全通行。搭设方法参见附件中的附图。16、建筑物出入口处的脚手架，应根据出入口的高度和宽度采用平行弦桁梁结构形式，在开口处的两边要采用双立杆，悬空立杆下要设安全扣件，此处的连接要加密，每步设置，同时在洞口边及其上设置剪刀撑。17、架上卸料平台的搭设要点：1）为解决主体结构施工阶段模板、模板支撑架等周转材料倒运问题，拟在每个塔楼安装2个悬挑式钢卸料平台，利用塔吊进行材料运输。卸料平台必须挂设限定荷载标牌。2）卸料平台平面尺寸25002500mm，严格控制最大载重量不大于1吨，并做好安全防护，使用完后应及时拆除并恢复架体的安全防护。（悬挑卸料平台另立施工专项方案）4.4.4 质量检查与验收1、脚手架及其地基基础应在下列阶段进行检查与验收：1）基础完工后及脚手架搭设前；2）作业层上施加荷载前；3）每搭设完6m8m高度后；4）达到设计高度后；5）遇有六级强风及以上风或大雨后；6）停用超过一个月。2、脚手架在投入使用之前必须进行验收，验收合格办妥验收手续，在脚手架醒目处挂上脚手架验收合格牌后，方可投入使用。因为本工程的脚手架是随结构施工而往上搭设的，因此是分段搭设、分段投入使用，要求每四层为一
