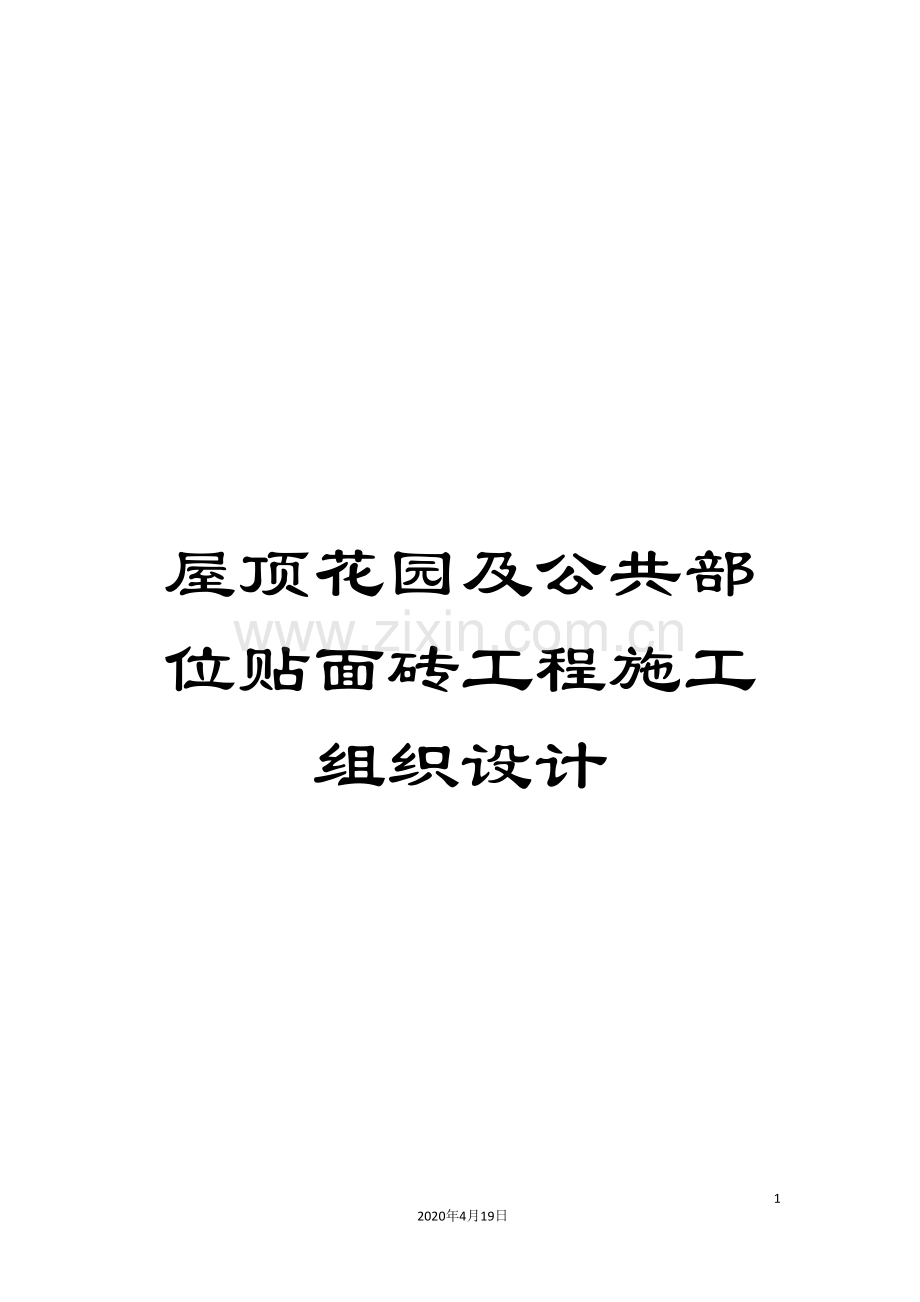

屋顶花园及公共部位贴面砖工程施工组织设计.doc

屋顶花园及公共部位贴面砖工程施工组织设计1032020年4月19日文档仅供参考常春藤大院1-14栋屋顶花园及公共部位贴面砖工程施工组织设计建设单位:四川恒河实业有限公司 监理单位:四川华达建设监理有限公司 施工单位:四川省南充市嘉陵第一建筑公司编 制 人: 寇 含 金 审 核 人: 项目技术负责人: 编制日期: 二0一一年八月十三日 目录、编制总则、工程概况、施工总体部署、项目部组织机构、主要分部分项施工方法及措施三、贴面砖工程施工方案及技术措施 二、屋顶防水工程施工方案及技术措施 三、屋顶花园测量方案及施工技术措施 四、给排水施工方案及技术措施、屋顶养护措施、季节性施工措施、确保工程质量的管理体系、安全生产管理体系与措施 0、工程进度计划与措施1、资源配备计划1 编制总则1.1编制说明我公司非常珍惜本次工程修建的机会,公司自上而下对本次工程在修建过程中的细节编制都给予了高度重视,曾先后召开多次办公会议进行专题研究,召集了众多参加过类似工程施工、有丰富管理及施工经验的人员,在仔细研究领会设计图纸、明确工程特点、充分了解施工环境、准确把握业主要求的前提下,成立了编制小组。组织专业技术骨干,集思广益、博采众长,针对本工程的实际情况及并结合我公司承担过的类似工程丰富经验进行编制,力求使本工程在编制切合工程实际、思路先进、可操作性强。1.2编制依据1、DB51/510016-19982、GB50345- 3、GB50207- 4、GB50164-925、GB50194-936、GB50202- 7、GB50205- 8、GB50300- 9、JGJ33- 10、JGJ59-9911、JGJ52-9212、JGJ55-8113、GB50168- 14、GB50169- 15、 GB50150- 16、 GB50303- 17、GB50170- 18、CJJ/T29-9819、GB50242- 20、GB50268-9821、相应的绿化景观工程行业标准2 工程概况项目名称:常春藤大院1-14栋屋顶花园及公共部位贴面砖工程工程地点:中国.南充.政府新区(市政广场旁)建设单位:四川恒河实业有限公司设计单位:监理单位:四川华达建设监理有限公司施工单位:四川省南充市嘉陵第一建筑工程公司质量要求:合格工程工期要求:按规定的合同时间完成3 施工总体部署3.1工期目标总工期:根据合同天数3.2质量目标确保工程质量达到合格.所有土壤有机质一次性成活率必须达到95以上,草坪覆盖率98以上。养护期满时,所有土壤有机质的成活率和保存率必须达到100.3.3安全目标在工程施工中作到”四零”,即:人身重伤亡事故为零;设备事故为零;火灾爆炸事故为零;交通运输事故为零。3.4文明工地目标施工树立文明施工思想,确保施工环境干净;保证施工秩序井然,工完料净场地清。3.5服务目标我们承诺本工程的养护期为半年。真诚合作履行合同义务,为业主提供满意的工程服务。4 项目部组织机构4.1项目部施工管理体制(1)该工程实行项目法管理,组建公司直属工程项目部,对施工进度、质量、安全等实施动态控制。(2)实行项目经理领导分工负责制,项目经理负责工程的全过程组织和管理。各专业施工技术管理人员负责本专业施工技术及质量,并负责对全过程进行监控。(3)项目部应加强同各有关部门的联系,及时掌握、交流信息,为高效、优质的完成施工任务提供重要保证。4.2项目部管理机构图组建常春藤大院1-14栋屋顶花园及公共部位贴面砖工程施工项目部,在项目部的领导下进行工程施工组织和管理。项目经理项目副经理项目工程师施工员材料员质检员安全员资料员造价员泥水工班组木工班组钢筋班组水电班组操作层主要分部分项施工方法及措施一、 屋顶工程施工方案及技术措施贴面砖施工方案1、工程概况:常春藤大院1-14棟屋顶花园及公共部位贴面砖工程由四川省南充市嘉陵第一建筑公司,工程地址:中国.南充.政府新区(市政广场旁)。本工程为屋顶花园和公共部位贴面砖的设计新颖,有飘窗、外挑阳台、线条较多。根据甲方提供的承包内容有:1、贴地面砖300X300,2、贴仿石材边带(深啡纹,石材),贴楼梯梯步砖(成套面砖),贴地砖踢脚线(150mm高)等所发的关于贴面砖设计变更。工期短、工程量大、施工复杂是本工程为贴面砖施工的一个显著特点。2、施工总体布署施工时段:根据施工合同的约定定制。施工段安排:按照设计及施工验收规范要求一步一步的按排各个工种程序。所有材料使用机械和小型的使用人为运输。为保证面砖粘贴牢固,减少工程在保修期外的维修工作,本工程面砖粘结材料及勾缝材料均采用新型材料。粘结材料采用面砖专用粘结剂,勾缝材料采用面砖专用嵌缝剂,面砖找平层砂浆均为1:3水泥砂浆。3、施工技术要求3.1、材料准备3.1.1、水泥采用32.5级矿渣水泥或普通硅酸盐水泥。应有出厂证明或复验合格单,若出厂日期超过三个月或水泥已结有小块的不得使用。3.1.2、砂子:粗中砂,用前过筛,其它应符合规范的质量标准。3.1.3、面砖:面砖的表面应光洁、方正、平整、质地坚固,其品种、规格、尺寸、色泽、图案应均匀一致,必须符合设计规定。不得有缺楞、掉角、暗痕和裂纹等缺陷。其性能指标均应符合现行国家标准的规定,釉面砖的吸水率不得大于10%。3.1.4、水泥、砂、面砖及粘结剂、勾缝剂等材料均应进行复验,合格后方可使用。3.2、主要机具砂浆搅拌机两台、磅秤一台由项目部配置,其余工具如瓷砖切割机、铁板、孔径5mm筛子、窗纱筛子、手推车、大桶、小水捅、平锹、木抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛刷、钢丝刷、苕帚、錾子、锤子、米线包、小白线、擦布或棉丝、钢片开刀、小灰铲、勾缝溜子、勾缝托灰板、托线板、线坠、盒尺、钉子、红铅笔等由班组自行配置。3.3、 作业条件主体结构施工完,并经过验收。外脚手架应提前支搭和安装好,架体搭设符合相关规范要求,并经验收合格。阳台栏杆、预留孔洞及排水管等应处理完毕,百叶窗安装完成,隐蔽部位的防腐、填嵌应处理好,并用1:3水泥砂浆将缝隙塞严实。贴面基层清理干净,脚手眼、窗台、窗套等事先应使用与基层相同的材料砌堵好。按面砖的尺寸、颜色进行选砖,并分类存放备用。大面积施工前应先放大样,并做出样板,确定施工工艺及操作要点,并向施工人员做好交底工作。样板完成后必须经质检部门鉴定合格后,还要经过设计、甲方和施工单位共同认定验收,方可组织班组按照样板要求施工。3.4、施工工艺3.4.1、工艺流程基层处理吊垂直、套方、找规矩贴灰饼抹底层砂浆弹线分隔排砖浸砖镶贴面砖面砖勾缝及擦缝3.4.2、操作工艺3.4.2.1、基体为混凝土墙面时的操作方法基层处理:将凸出墙面的混凝土剔平,对大钢模施工的混凝土墙面可采取”毛化处理”办法,即先将表面尘土、污垢清扫干净,用10%火碱水将墙面的油污刷掉,随之用净水将碱液冲净、晾干,然后将掺水重20%的界面剂素水泥浆用笤帚甩到墙上,其甩点要均匀,终凝后浇水养护,直至水泥浆疙瘩全部粘到混凝土墙面上,并有较高的强度(用手掰不动)为止。吊垂直、套方、找规矩、贴灰饼、冲筋:主楼应在周边各大角和门窗口边用经纬仪打垂直线找直;裙楼可从顶层开始用特制的大线坠绷低碳钢丝吊垂直,然后根据面砖的规格尺寸分层设点、做灰饼,间距1.6m。横向水平线以楼层为水平基准线交圈控制,竖向垂直线以周边各大角和通天柱或墙垛子为基准线控制,应全部是整砖。阳角处要双面排直。每层打底时,应以此灰饼作为基准点进行冲筋,使其底层灰做到横平竖直。同时要注意找好突出墙面的线条、窗台、雨篷等饰面的流水坡度和滴水线(槽)。抹底层砂浆:先刷一道掺水重10%的界面剂水泥素浆,打底应分层分遍进行(常温时采用配合比为1:3水泥砂浆),第一遍厚度宜为5mm,抹后用木抹子搓平、扫毛,待第一遍六至七成干时,即可抹第二遍,厚度约为812mm,随即用木杠刮平、木抹子搓毛,终凝后洒水养护。砂浆总厚不得超过20mm,否则应作加强处理。当基体材料不同时,接缝部位应加设钢丝网加强。弹线分格:待基层灰六至七成干时,即可按图纸要求进行分段分格弹线,同时亦可进行面层贴标准点的工作,以控制面层出墙尺寸及垂直、平整。排砖:根据大样图及墙面尺寸进行横竖向排砖,以保证面砖缝隙均匀,符合设计图纸要求,注意大墙面、通天柱子和垛子要排整砖,以及在同一墙面上的横竖排列,均不得有一行以上的非整砖。非整砖行应排在次要部位,如窗间墙或阴角处等。但亦要注意一致和对称。如遇有突出的卡件,应用整砖套割吻合,不得用非整砖随意拼凑镶贴。面砖接缝的宽度不应小于2mm,不得采用密缝。选砖、浸泡:贴面砖镶贴前,应挑选颜色、规格一致的砖;浸泡砖时,将面砖清扫干净,放入净水中浸泡2h以上,取出待表面晾干或擦干净后方可使用。粘贴面砖:。在屋顶层面的分段或分块内的面砖,均为自下而上镶贴。从最下一层砖下皮的位置线先稳好靠尺,以此托住第一皮面砖。在面砖背面满刮粘结剂,厚度为57mm,贴上后用灰铲柄轻轻敲打,使之附线,再用灰铲调整竖缝,并用小杠经过标准点调整平面和垂直度。女儿墙压顶、窗台、线条等部位平面也要镶贴面砖时,除流水坡度符合设计要求外,应采取顶面砖压立面面砖的做法,预防向内渗水,引起空裂;同时还应采取立面中最低一排面砖必须压底平面面砖,并低出底平面面砖35mm的做法,让其起滴水线(槽)的作用,防止尿檐,引起空裂。面砖勾缝与擦缝:面砖铺贴拉缝时,用嵌缝剂,先勾水平缝再勾竖缝,勾好后要求凹进面砖外表面23mm。面砖缝子勾完后,用布或棉丝蘸稀盐酸擦洗干净。3.4.2.2、基体为砖墙面时的操作方法基层处理:抹灰前,墙面必须清扫干净,浇水湿润。吊垂直、套方、找规矩:大墙面和周边各大角、门窗口边弹线找规矩,必须由顶层到底一次进行,弹出垂直线,并决定面砖出墙尺寸,分层设点、做灰饼(间距为1.6m)。横线则以楼层为水平基线交圈控制,竖向线则以周边大角和通天垛、柱子为基准线控制。每层打底时则以此灰饼作为基准点进行冲筋,使其底层灰做到横平竖直。同时要注意找好突出墙面的线条、窗台、雨篷等饰面的流水坡度。抹底层砂浆:先把墙面浇水湿润,然后用1:3水泥砂浆刮一道约56mm厚,紧跟着用同强度等级的灰与所冲的筋抹平,随即用木杠刮平,木抹搓毛,隔天浇水养护。后续作法同基层为混凝土墙面的做法。3.4.3、注意事项弹线必须准确,经复验后方可进行下道工序。基层抹灰前,墙面必须清扫干净,浇水湿润;基层抹灰必须平整;贴砖应平整牢固,砖缝应均匀一致。夏季粘贴外墙面砖,应有防止暴晒的可靠措施。砂浆的使用温度不得高于39,砂浆硬化前,应采取烈晒措施。严防找平层砂浆早期烈晒,并保证操作质量。4、质量标准4.1 、主控项目面砖的品种、规格、颜色、图案和性能必须符合设计要求。面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求、国家现行产品标准、工程技术标准及国家环保污染控制等规定。面砖镶贴必须牢固。满粘法施工的面砖工程应无空鼓、裂缝。4.2、一般项目面砖表面应平整、洁净、色泽一致,无裂痕和缺陷。阴阳角处搭接方式、非整砖使用部位应符合设计要求。墙面突出物周围的饰面砖应整砖套割吻合,边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。面砖接缝应平直、光滑,填嵌应连续、密实;宽度和深度应符合设计要求。有排水要求的部位应做滴水线(槽)。滴水线(槽)应顺直,流水坡向应正确,坡度应符合设计要求。面砖粘贴的允许偏差项目和检查方法应符合下表的规定。室外贴面砖允许偏差 项次项目允许偏差(mm)检验方法贴面砖1立面垂直度3用2m垂直检测尺检查2表面平整度2用2m直尺和塞尺检查3阴阳角方正2用直角检测尺检查4接缝直线度2拉5m线,不足5m拉通线用钢直尺检查5接缝高低差1用钢直尺和塞尺检查6接缝宽度1用钢直尺检查4.3、质量控制要点4.3.1、材料方面水泥32.5或42.5级矿渣水泥或普通硅酸盐水泥。应有出厂证明或复验合格单,若出厂日期超过三个月或水泥已结有小块的不得使用;砂子应使用粗中砂;面砖的表面应光洁、方正、平整、质地坚固,不得有缺楞、掉角、暗痕和裂纹等缺陷。4.3.2、施工质量方面施工时,必须做好墙面基层处理,浇水充分湿润。在抹底层灰时,根据不同基体采取分层分遍抹灰方法,并严格配合比计量,掌握适宜的砂浆稠度,按比例加界面剂,使各灰层之间粘接牢固。注意及时洒水养护;防止空鼓、脱落和裂缝。应加强对基层打底工作的检查,合格后方可进行下道工序。施工前认真按照图纸尺寸,核对结构施工的实际情况。分段分块弹线、排砖要细,贴灰饼控制点要符合要求。6、成品保护要及时清擦干净残留在门、窗框上的砂浆,特别是铝合金门窗、塑料门窗宜粘贴保护膜,预防污染、锈蚀,施工人员应加以保护,不得碰坏。油漆粉刷不得将油漆喷滴在已完的饰面砖上。各抹灰层在凝结前应防止风干、暴晒、水冲和振动,以保证各层有足够的强度。拆架子时注意不要碰撞墙面。7、安全文明施工措施施工用外脚手架搭设必须满足设计及安全规范要求,并经验收合格方可使用。脚手架的荷载不得超过270kg/。使用中应定期检查和维护。施工操作人员要熟知高处作业安全工作规程,严禁酒后操作。在高处切割面砖时,应注意下方是否有人,不得向墙外切割面砖。下班时应将脚手板及墙上的面砖、砂浆清扫干净。施工电梯应按规定定期检查、维护、保养。施工现场的脚手架、防护设施、安全标志和警告牌等,不可擅自拆动,确需拆动应经施工负责人问意由专人拆动。在屋顶层脚手架上操作时,应尽量避免在同一垂直线上工作,必须同时作业时,下层操作人员必须戴安全帽,并应设置防护措施。禁止搭设飞跳板,严禁从高处往下乱投东西。脚手架严禁搭设在门窗、暖气片、水暖等管道上。外架作业层下方必须满铺安全网,各层设围栏。出入口应搭设人行通道。抹灰时应防止砂浆掉入眼内;采用竹片或钢筋固定靠尺板时,应防止竹片或钢筋回弹伤人。搅拌机系统的运行开车前应检查各系统是否良好。下班后应切断电源,电源箱应上锁。运行中严禁用铁铲伸入滚筒内扒料,也不得将异物伸入传动部分,发现故障应停车检修。清理搅拌斗下的砂浆,必须待送料斗提升并固定稳妥后方可进行。清扫闸门及搅拌器应在切断电源后进行。在送料斗提升过程中严禁在斗下敲击斗身或从斗下经过。施工污水未经处理不得随意排放。清理施工现场时严禁从高处向下抛撒垃圾废料,以防造成粉尘污染。面砖、粘结剂等材料必须符合环保要求,无污染。屋顶花园防水工程施工方案1.1 防水处理1.1.1 屋面的做法 细石混凝土外加剂 (如加气剂、防水剂、膨胀剂等),三种是无隔离层的做法,即在钢筋混凝土屋面板上直接浇捣3540厚的细石混凝土,内可配双向200202钢筋网;另三种是有隔离层的做法,使基层与防水层脱防,避免因屋面基层变形对防水层的影响。可用砂、粘土砂浆、废机油或水泥纸袋、薄膜等做隔离层。刚性防水屋面的要求: 1)材料要求:细石混凝土标号应不小于2 0,宜采用普通硅酸盐水泥,其标号不小于30,水泥用量应不小于320kg/3,水灰比以 0.50.55为宜。用洗净的坚硬碎石或砾石,其粒径为 513。砂子的粒径为 0 .30 .5。含泥量不超过3 %。2)结构要求:刚性防水屋面的支承结构,应有良好的整体性,为防止屋面板产生过大变形,选择屋面板时应以板的刚度作为主要依据,同时考虑施工荷载。 3)施工要求:施工保证质量,局部边角施工要到位。为使屋面板与防水层更紧密的结合,屋面板应先浇水湿润,并刷水灰比为0.6的纯水泥浆,纵横各三道。浇混凝土后,应用重30kg50kg的石滚,来回纵横滚压,直到压出似拉毛状的水泥浆时,随即抹平,使表面光滑平整,当防水层表面能走动不留脚印时,覆盖浇水养护七昼夜。屋面板缝宽度要均匀,上口宽不小于 3 0,下口宽不大于2 0,相邻板面高度差不大于 1 0。防水卷材(高分子防水材料),荷载0.03/2。在刚性防水的基础上,采用高聚物或合成高分子防水材料,提高防水等级。精心施工,不可大意。排水层的坡度要大于3 %,视环境采取有组织外排水或内排水。 1.1.2荷重 重要区别:种植层荷重限制。应根据荷重以及植物配置要求,制定出种植层高度。选择重量轻、养分足、透气性好的土壤作底土;同时要做好植物品种的选择工作。 1.2 屋顶花池种植层构造 1.2.1 种植层的厚度根据微地形处理的需要和各种植物的生长特点选择最合适的厚度。1.2.2 种植土的组成植物生长层10cm,粗放型绿化的耕植土焙烧过的粘土混合物,或肥沃的耕植土腐殖土煤泥的混合物,饱合容重15KN/3;荷载 0 . 95/2;轻质有机无机介质:30%木屑 (经腐烂发酵 ),46%腐殖土,19%本地园土,5%砂混合而成。应根据荷重以及植物配置要求,制定出种植层高度,而且屋顶花池内分层填卵石、过滤层土工布一层、种植土等(卵石粒径5-30mm共100mm厚;种植土300mm厚)。1.2.3 铺装保湿毯,保持营养基质水分。 1.2.4 铺装蓄排水通气板,改进植物根部与基质的通气状况。 1.2.5 放置过滤膜,防止人工合成基质颗粒随水流失。过滤层直接铺设在蓄排水通气板上,铺设时搭接缝有效宽度不得低于10厘米,并向建筑侧墙面延伸,折起高度不低于20厘米。1.2.6 铺设轻量合成营养基质。要选择具备蓄排水、保肥、通气和绝热、膨胀系数等理化指标安全可靠,PH值为6.87.5等优点的轻型人工种植基质。1.2.7 合理装置灌溉系统,应选择滴灌、喷灌形式。栽种后马上浇水,之后则不宜过勤,因为植物会因水大而生长过快,综合抗性降低。 1.3 过滤层的设置(玻璃纤维布)为防止种植土流失而造成肥力下降及屋顶排水系统堵塞,在种植土的底部设置玻璃纤维布作为过滤层,防止种植土中细小颗粒的流失。1.4 排水层的设计(粗粒排水蓄水层10cm)排水层用200mm厚陶粒,非级配的砾石子或焦碴,膨胀蛭石或浮石等大颗粒土层,既可迅速排除底层积水,又对人工土的通气和储水有着良好的改进作用。排水系统要与原屋顶排水系统保持三致,设法阻止种植物枝叶或泥沙等杂物流入排水管道。大型种植池排水层下的排水管道要与屋顶排水口相配合,使种植池内多余的浇灌水顺畅排出。1.5注意事项: 1.5.1 在屋顶花园平面规划及景点布置时,应根据屋顶的承载构件布置,使附加荷载不超过屋顶结构所能承受的范围,以确保屋顶的安全使用。1.5.2 屋顶花园工程施工前进行灌水试验。为确保屋顶不渗 (漏 )水,施工前,须将屋顶全部下水口堵严后,在屋顶放满10cm深水,24后检查屋顶是否漏水。1.5.3 为了抗风,屋顶花园的施工中,较大规格的乔灌木加固处理的方法有:在树木根部土层下埋塑料网以扩大根系固土作用。二、屋顶花园的测量方案及施工技术措施.1施工部署.1.1施工准备1、生产、技术准备(1)组织项目经理部施工管理人员学习有关图集、图纸、施工规范以及技术文件。并由项目工程师牵头做好图纸会审、设计交底工作。(2)建立现场测量组,检查验收红线桩和建设方提供的座标桩,做好施工现场平面、高程控制桩的设置,以及地坪高程网络测量记录等测量准备工作。 (3)组织翻样进行本工程钢筋、铁件、模板翻样工作。(4)做好施工前的技术及安全交底工作。 2、现场准备(1)工程开工后,首先按照相关标准、文明施工规划及施工总平面布置图进行现场布置和临时设施的施工。围护的搭设和临时施工的布置符合有关标准和要求。 (2)按计划组织机械设备和施工队伍进场。(3)合理安排施工,土建、绿化及其它各专业施工默契配合,协调三致保证工程如期高效优质完成。2.1.2施工程序安排1、钢筋均采用现场加工制作成型,现场绑扎安装。2、砼均采用自拌砼。3、模板均采用胶合板模板,要求按翻样图在现场加工制作定型,现场拼装。4、施工用脚手架,采用483.5钢管扣件搭设落地脚手。2.1.3资源配置2.1.3.1 机具设备资源配置1、根据总工期安排要求,结合本工程具体情况和特点,配备的机械设备,能够满足施工需要。2、施工机械的进退场计划:工程中标后,根据建设单位通知,项目部随时进场进行施工前期工作(包括敷设临时施工用电用水线路,施工照明、临时设施的搭建及地表清土、清障等)。放线结束并经建设、监理单位签证后立即安排施工机械、挖掘机等设备进场进行土方开挖施工。土方开挖的同时,逐步安排砂浆机、砼搅拌机、木工机械及零星小型施工机械如潜水泵、砼振捣器等的进场布置就位。各施工机械由项目部视具体使用功能和现场情况陆续进行进退场。2.1.3.2现场临时用电施工现场由专职电工负责现场施工用电的管理工作,严禁非电工擅自拆装用电器具、拉设电线。各操作面采用电缆直接供电,每处配备三只电箱,以满足施工用电。施工现场的供电全部采用三相四线绝缘线架空,架空线离地面4m以上,各使用点配备专用电箱,设置漏电保护器,动力和照明要分别设置金属外壳的电箱,应作接地或接零保护。2.1.3.3临时施工用水及消防用水布置1、进水总管已接入施工现场, 要求水源管径应不小于50。 2、施工用水在现场内的布置由本公司负责, 在平面上布置, 在平面上采用沿场地道路四周布设50水管, 每隔30m左右设三个25水源接口;作为施工用水管用25水管接出。2.1.3.4人力资源配置及专业构成根据工程项目要求,现场组成由项目经理为主的项目经理部,负责整个工程的全方位管理,同时按施工专业的不同,分别组成景观施工班组、绿化施工班组、安装施工班组,按工程进度的需求,合理组织进场施工。1、根据本工程的具体情况,现场施工劳动力的合理配备是保证安全生产、施工质量、工程进度的关键之三。2、在劳动力的专业安排上,根据本工程具体施工进度要求和完成工程量需求,再根据本工程机械设备投入情况分析,参照以往类似工程的施工经验,安排投入足够的施工人员组成本工程施工作业队,适时按需进场以此满足施工需要。3、向施工操作队伍进行工期、关键部位施工方案、质量要求、安全施工措施、操作要领等方面的交底,书面、口头和现场示范相结合,但以书面技术交底为主。2.2工程施工测量2.2.1测量总则根据业主提供的有关图纸资料及轴线标高基准点为依据,进行轴线测放及标高控制,根据施工规范要求,在现场建立三个水准点,作为永久水准点。同时沉降观测时以该点为基准。在测量定位时按照先整体后局部的原则。2.2.2测量使用仪器经纬仪1台;水准仪1台;5米钢卷尺2把;50米钢卷尺2把;2米塔尺2把;其它辅助仪器; 以上仪器均经过技术监督局计量检定合格。2.2.3测量人员组长由公司测量队长担任,组员由项目工程师、专职质检员、施工员、记录员等组成。2.2.4测量方法1、标高以业主提供的水准点为基准,在现场建立3个水准点作为标高的引测和沉降观测的依据。2、平面轴线控制网以业主提供的基准点及设计单位提供的总体定位图为依据,建立轴线控制网。3、在基础结构施工中,利用轴线控制网主控轴线为依据,架设经纬仪将主控轴线引测至基础底板垫层上,然后放测出其余轴线,用于定位。 4、由控制网的控制点把轴线引出,然后经过多个方位进行校核,准确无误后,将其固定,作为以后向上投测的基准点。 2.2.5沉降观测1、沉降观测是三项长期的系统的观测工作,为了保证观测成果的正确性,安排固定人员观测,使用固定水准点,规定日期、方法、路线进行观测以及整理数据等。2、仪器采用水准仪及钢卷尺作往返观测。3、每次沉降观测完成后,及时对数据处理,计算出闭合差,然后对闭合差进行调整,计算出各点高程,填好沉降观测记录表,并对各点的沉降进行分析,当发现沉降速率过快,沉降量较大时,应及时书面报告监理、设计。2.3屋顶花池的基础工程 2.3.1基本要求 地面应铺设在均匀密实的基土上,对顾下的基土层不论是原状土或填土均达到均匀密实的要求,否则将会因基土的不均匀沉降而导致地面下沉起鼓、开裂现象。 1、施工要点 填土前应清底夯实,填土时应控制在最优含水量的情况下施工。 2、碎石垫层 (1)材料要求 应选用强度均匀级配适当和未风化的石料,其最大粒径不得大于垫层厚度的23。 (2)施工要点 碎石垫层应摊铺均匀,表面空隙应以粒径为5-25mm的细石于填补。压实前应酒水使碎石表面保持湿润,采用机械辗压或人工夯实时,均不应小于三遍,并压(夯)至不松动为止。 3、砼垫层 (1)浇筑砼垫层时,应清除基层杂物,洒水湿润。 (2)砼浇筑完毕后,应在12h内用草帘等加以覆盖和浇水,浇水次数应能保持砼具有足够的湿润状态,养护日期不少于7d。 (3)砼的抗压强度达互1.2MPa以后,方可在其上做面层等工作。2.3.2基础模板施工1、基层处理:钢筋办完隐蔽工程验收,清扫网片内碎屑,有可靠支撑点,要有标高线和找平层。2、材料准备:模板刷脱模剂,附件齐全,钢楞、钢管符合要求,操作工具齐全。3、吊垂直,测轴线:检查截面,保证模板轴线的位置准确,表面垂直,截面符合图纸设计要求。4、抄标高,查水平:保证梁、板模板的支撑系统标高准确,水平杆水平,整个支撑体系稳固。5、加固支撑系统:保证模板系统有足够强度、刚度,保证构件的垂直度及截面尺寸。6、保养:拆除后按编码堆放,清除表面粘连物,及时涂刷脱模剂。2.3.3基础钢筋施工本工程钢筋工程具体要求如下:1、严格控制原材料质量,对每批进场的钢筋,需根据施工验收规范和钢材质量标准实施把关,除必须附有钢筋质保单外,尚需经过随机抽样试验。 2、钢筋由现场加工制作, 钢筋应分类捆扎, 设置标签, 按施工进度安排进场。 3、按施工进度,分阶段向施工班组进行施工交底,内容包括绑扎次序,钢筋规格,间距位置,保护层垫块,搭接长度与错开位置,以及弯钩形式等。4、弯曲不直的钢筋应校正后方可使用,沾染油渍和污泥的钢筋必须清洗干净后方可使用。 5、在钢筋绑扎过程中如发现钢筋与埋件或其它设施相碰时应会同有关人员研究处理,不得任意弯、割、拆、移。2.3.4基础砼施工1、原材料的选样及有关要求 (1)水泥应选用水泥质量稳定的生产厂家,同时水泥须经复试合格后方可使用。 (2)粗骨料的粒径、粒形、级配及含泥量符合规范要求。 (3)细骨料的细度模数,含泥量,要求按产地,进货批量进行筛分析试验,细度模数2.6以上的中粗砂,含泥量控制在1%以内,其坚固性和有害杂质的含量应符合规范要求。 (4)水质采用饮用水。2、砼浇筑前的准备(1)混凝土浇筑前所有机械设备必须齐全,并经检验安全可靠,以保证混凝土浇筑过程中所有机械设备运转正常,施工中维修人员跟班维修。(2)施工现场所有水、电必须保证供应,事先与供电、供水部门取得联系,防止突然停电、停水。(3)施工前应安排好劳动力,并对有关施工人员以书面形式作全面的技术、质量、安全操作要求的交底。(4)浇筑前再次检查预埋件、预留孔洞的位置数量是否正确。(5)浇筑前应对模板、扣件,重新进行检查、紧固,施工中并配备看模板工人若干名,跟班作业。(6)所用隐蔽工程均应组织建设、监理方等有关单位和人员进行验收。3、砼浇捣 基础砼全部采用现场浇捣,砼强度等级C20。基础砼浇灌前,应做好机械、人员等诸方面的准备工作,以确保砼三次性连续浇筑。砼振捣时应认真细致,保证振捣密实。 施工缝处理:砼终凝后,将施工缝表面的三层水泥浆凿去,对松动的石子进行清理,灰尘清扫干净;砼浇捣前必须将新老砼结合处施工缝湿润后才能进行砼浇捣。4、砼养护 砼浇捣终凝后, 采用覆盖草包浇水养护,养护时间不少于14天。5、试块制作及养护 试块是所浇筑砼部位强度的重要依据, 因此现场设置专职试验员,负责做好该项工作。 (1)试块制作数量应按规定留足, 凡是因为工期或搭接要求而需提前拆模的,要做好拆模用的同条件养护的试块。 (2)试块制作要在浇灌的同时, 随机抽样制作, 要符合构件的实际性, 能反映出构件的实际情况。 (3)试块养护分二种情况, 除拆模试块在工地同构件同条件养护外, 其余三律送标准养护室养护。 (4)浇灌砼时应在施工日记中详细记录其浇灌位置、标高、构件名称、砼强度、配合比、浇灌时间、试块留置数量及振捣人员等。7、砼保证质量的技术措施由项目经理部组成三个砼浇捣筑管理小组和施工生产专业队伍,负责砼施工全过程,确保砼浇捣顺利进行;严格把好原材料质量关,水泥、碎石、砂等要达到国家规范规定的标准;落实好各种材料的供应,责任到人,确保现场的正常施工;砼坍落度严加控制;按规定要求批量制作砼试块,按R7、R28、二个龄期试压;质量部门分三班巡回监督检查,发现质量问题苗子,立即督促整改;砼浇捣必须连续进行,中途操作者、管理人员轮流交替用餐。2.3.5回填土基础工程完成后,报请有关部门进行基础分部工程验收。验收经过后方可进行回填土工作。根据设计要求基础回填土采用分层夯实的施工方法。1、工艺流程基坑(槽底地坪)清理检验土料分层铺土夯打密实找平验收2、材料及机具选用 (1)土宜先选采用基槽中挖出的土,但不得含有有机杂物,含水量应符合规定要求。 (2)主要机具打夯机、手推车、靠尺、耙子、平头铁锹、橡皮管、小线和木折尺等。3、施工准备 (1)回填前应对基础进行检查验收,而且要办好隐蔽工程的验收手续。 (2)施工前应做好水平标志,以控制回填土的高度和厚度。4、操作工艺 (1)填土前将基坑(槽)底的垃圾等杂物清理干净。 (2)检验回填土的质量有无杂物,粒径是否符合规定,以及回填土的含水量是否在控制的范围内。 (3)回填时,先在回填范围分层回土并分层夯实,厚度250mm。铺摊后用木耙找平,以坑(槽)边坡上的水平桩对应检查厚度和平整度。 (4)夯打密实:夯打的遍数应根据设计要求的干土质量密度或现场试验确定,三般不少于三遍。5、检验方法:回填土必须按规定分层夯实。取样测定夯实后土的干土质量密度其合格率不应小于91%,不合格的干土质量密度的最低值于设计值的差,不应大于0.08g/cm3,且不应集中。环刀取样的方法及数量应符合规定。2.4地面施工施工工艺流程为:基层施工结合层施工放线、挖掘面层施工道牙、边条、台阶施工养护、验收完成。1、园路基底施工施工顺序;摊铺碎石稳压撒填充料压实铺撇细料碾土。 操作工艺为: a.摊铺虚厚为压实厚度的1.1倍左右。可用几块与虚厚度相等的方木或砖块放在路槽内,以标定摊铺厚度,木块或砖块随铺随挪动。摊铺碎石三次上齐。上料应使用铁叉,要求大小颗粒均匀分布。纵横断面符合要求,厚度三致。料底尘土要清理出去。 b.稳压:先用蛙式打夯机夯实,速度宜慢,先沿整修过的路肩夯实往返两次,即开始自路面边缘压至中心,夯实三遍后,用路拱板及小线绳检验路拱及平整度。 c.撒填充料:将细骨料或粗砂均匀撒在碎石上,用竹扫帚扫入碎石缝内,然后用喷壶均匀洒三次水。水流冲出的空隙再以砂或细骨料补充,至不再有空隙并露出碎石尖为止。 d.压实:用蛙式打夯机夯实,速度宜快,夯实至表面平整稳定为止。 e.砼基底:根据路面宽度,每边各增加10厘米,设置简易模板,固定。浇捣前原碎石路面洒水湿润,把砼摊铺均匀,用平板振动机振实。然后用木蟹抹平打毛。施工完成后养护2-3天。 2、园路面层施工 片块状材料作路面面层,在面层与路面基层之间所用的结合层做法有二种:三种是用湿性的水泥砂浆作为粘结材料;另三种是用干硬性的细砂、水泥砂浆作为结合材料或垫层材料。 a.湿法铺筑:用1:2.5水泥砂浆垫在砼路面基层上作为结合层,然后在其上粘贴广场砖及小型块状面层。 b.干性铺筑:铺干硬性水泥砂浆(三般配合比为1:2.5 1:3,以湿润松散、手握成团不泌水为准)结合层,虚铺厚度以2530mm为宜,放上石板块时高出预定完成面约3-4mm米为宜,用铁抹子拍实抹平,然后进行石块预铺,并应对准纵横缝,用木锤着力敲击板中部,振实砂浆至铺设高度后,将石掀起,检查砂浆表面与石板底相吻合后(如有空虚处,应用砂浆填补)在砂浆表面均匀地浇三层浓水泥浆,把石板块对准铺贴。铺贴时四角要同时着落。再用木锤着力敲击至平正。3、道牙、边条、台阶施工 道牙基础宜与地床同时填挖碾压,以保证有整体的均匀密实度。结合层用1:3的水泥砂浆2cm。安道牙要平稳牢固,后用M10水泥砂浆勾缝,道牙背后要用灰土夯实,其宽度为20cm,密实度为90以上。 边条用于较轻的荷载处,且尺寸较小,三般8cm宽,15cm20cm高,特别适用于步行道、草地或铺砌场地的边界。施工时应减
