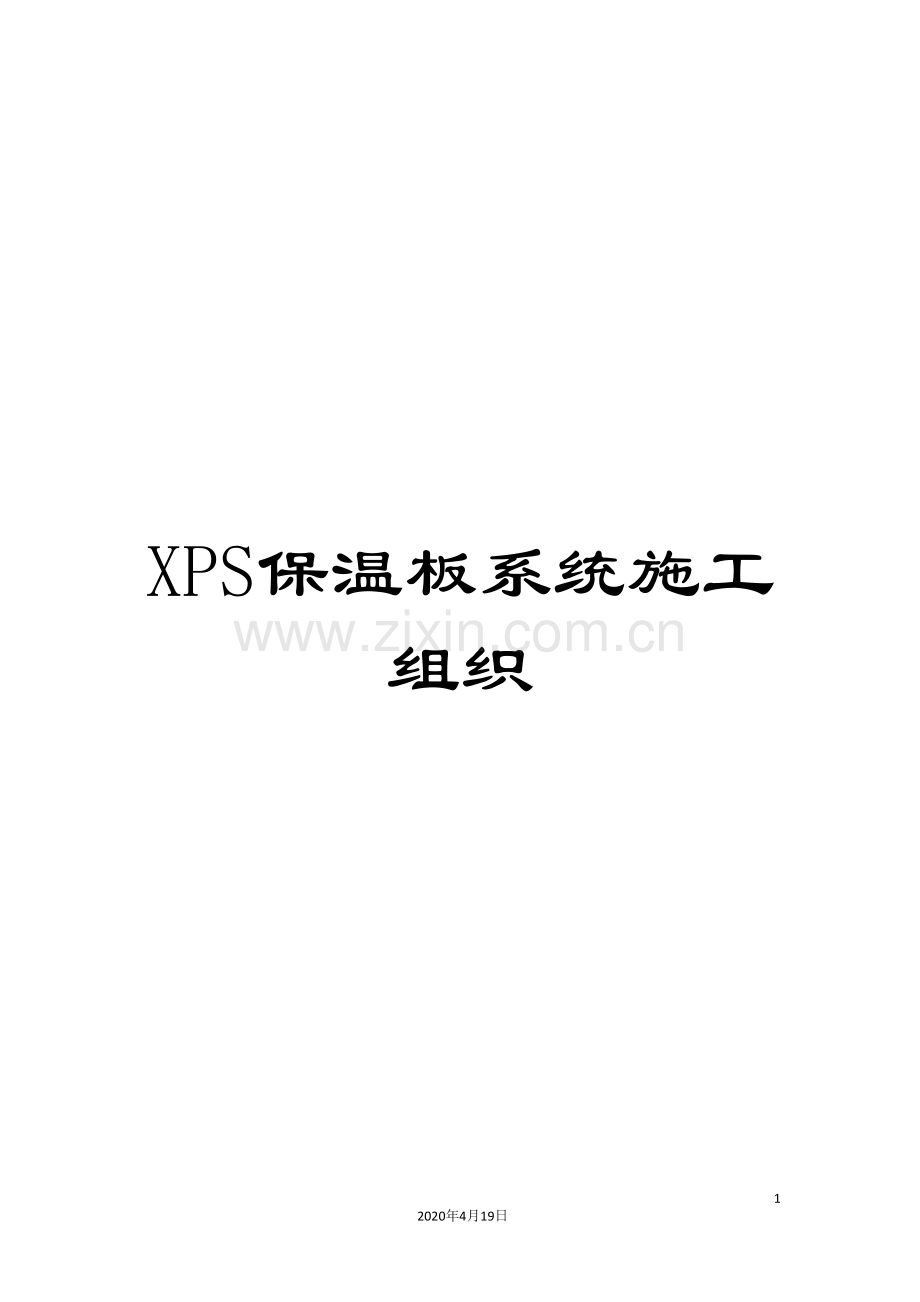

XPS保温板系统施工组织.doc

XPS保温板系统施工组织

10
2020年4月19日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
XPS保温板系统施工组织
1.1施工组织设计
1.1.1项目管理组织机构
项目部组织机构和各岗位职责如下:
外墙保温工程项目部组织机构图
项目经理 张官道

班组长

刘国柱
施工员

钟正礼
安全员

夏 灿
质检员

孔令明
材料员

董建成

项目部各岗位职责
岗位
职责
项目经理
解决工程中出现的各种问题, 确保工程的正常进行, 达到我方向承诺的各项要求。
材料员
1、 组织各种材料和机具及时到达施工现场
2、 材料和机具的仓储管理
3、 材料的定额发放
4、 材料的消耗的核定
施工员
1、 制订实施工程进度计划
2、 技术交底和操作前的培训
3、 规范施工行为, 确保按流程施工
4、 根据现场情况, 进行合理调整和安排
质检员
1、 对每道工序的质量进行签字验收
2、 及时发现施工过程中的质量问题, 及时解决这些问题
3、 检查安全和文明施工规范执行情况, 做好记录, 作为对施工班组进行考核依据
安全员
1、 负责现场施工安全工作
2、 检查施工设施是否符合安全规范
3、 检查施工人员是否按规定佩带安全用具
4、 监督施工过程, 对违反安全规范的行为予以制止

1.1.2安全和文明施工规范
( 1) 安全施工规范
a．每日上班前由施工员进行严格安全教育, 检查安全保护措施;
b．运输设备由专门人员看管, 并严格遵守设备的操作规范;
c．避免疲劳作业, 避免有病坚持工作;
d．施工中严肃认真, 不得吸烟, 不得嬉笑玩耍。
( 2) 文明施工规范
a．工人上班是统一着装, 统一佩带胸卡;
b．随时保持吊篮或脚手架机具和材料包装物的表面干净卫生;
c．文明礼貌, 不说粗话;
d．服从安排, 听从指挥。
1.2.1工序说明
一、 施工工艺
1.适用范围
适用于工业与民用建筑各种墙体的外墙保温, 有建筑节能改造工程。
2.系统的基本构造

膨胀聚苯板外墙外保温系统的基本构造
基层墙体
钢筋混凝土、 砌块墙、 砖墙、 轻质墙、 粉刷层
粘结层
粘结胶浆
保温层
膨胀聚苯板
保护层
抹面胶浆+网格布
饰面层
涂料、 面砖
3.系统的主要技术性能指标

膨胀聚苯板外墙外保温系统的主要技术性能指标
试验项目
性能指标
吸水量( g/m2) , 浸水24h
≤450
抗冲击强度( J)
普通型
≥3.0
加强型
≥10.0
抗风压值( kpa)
不小于工程项目的风荷载设计值
耐冻融
表面无裂纹、 空鼓、 起泡、 剥离现象
水蒸气湿流密度( g.m-2.h-1)
≥0.85
不透水性
试样防护层内侧无水渗透
耐候性
表面无裂纹、 粉化、 剥落现象
4．体系性能特点
( 1) 构造合理, 重量轻, 适用面广。与多种基层墙体具有极佳的相溶性和粘附力, 而且可进行各种饰面施工。
( 2) 粘结力强。可保证系统安全可靠。
( 3) 抗裂性好。所用砂浆含有适量一定级配的抗裂纤维, 并与耐碱玻璃纤维网格布复合使用, 可抵抗并释放基层墙体的各种应力。
( 4) 施工简便。干混砂浆现场加水搅拌均匀, 直接使用。
( 5) 体系完整。不但具有良好的整体强度, 防水性好, 耐碱性优越, 而且还具有合理的变形协调能力。
( 6) 基本消除”热桥”影响, 改进室内热环境, 提高居住舒适度。
5．施工方法
( 1) 施工条件
1) 施工现场应做到通电、 通水、 并保持工作环境的清洁。
2) 外墙和外门窗施工及验收完毕。
3) 操作地点及环境温度和基层墙体表面温度均不得低于4℃, 风力不大于5级。冬季施工时, 应采取适当的保护措施。
4) 为保证施工质量, 施工面应避免阳光直射。必要时, 应在脚手架上搭设防晒布, 挡施工墙面。
5) 雨天施工时应采取有效措施, 防止雨水冲刷墙面。
6) 墙体系统在施工过程中所采取的保护措施, 应待泛水、 密封膏等永久性保护按设计要求施工完毕后, 方可拆除。
( 2) 主要施工工具
抹子、 槽抹子、 搓抹子、 角抹子、 专用锯齿抹子、 靠尺、 700~1000h/min电动搅拌器、 刷子、 多用刀、 托灰板、 拉线、 涂料喷斗、 空气压缩机、 开槽器、 皮尺、 毛锟、 粘有>20粒度粗砂子的打磨抹子。

( 3) 施工程序

工具准备
基层墙体处理
材料准备

弹线
材料准备

基层墙体润湿

粘贴聚苯板

清理嵌缝

聚苯板打磨找平

特殊部位处理
涂抹面胶浆

装饰件安装

找平修补
涂抹面胶浆
铺设网格布
配抹面胶浆
配抹面胶浆
验收
涂罩面涂膜
涂面层涂料
嵌密封膏

( 4) 施工要点
1) 施工脚手架的要求
施工脚手架的架管或管头与墙面间的最小距离应为300mm, 以便施工。
2) 基层墙体处理
墙体必须清理干净, 使墙外表面没有油、 灰尘、 污垢、 脱膜剂、 风化物、 涂料、 蜡、 防水剂、 泥土等污染物或其它妨碍粘结的材料, 并剔除墙表面的凸出物, 用水洗刷干净。
②清除基层墙体中松动和风化的部分, 并用水泥砂浆填实后找平; 基层墙体的平整度不符合要求时, 可用1: 3水泥砂浆找平。
3) 材料的准备
①粘结胶浆的配制: 将专威特胶粘剂与标号325或425普通硅酸盐水泥按一定的重量配合比用搅拌器充分搅拌均匀, 搅拌过程中加入适量的水, 第一次搅拌后, 静置5min再搅拌一次, 并应注意以下事项:
a．开罐后, 若胶粘剂有离析现象, 应在掺加水泥前将其充分搅拌至胶浆状。
b．加入水泥后, 搅拌不得过度, 以防止搅入空气, 降低胶浆的和易性等性能。
c．搅拌时, 应使用700~1000h/min电动搅拌器( 或可调速电钻搅拌器) , 不得使用其它搅拌器。
d．应根据气候情况掌握胶浆的粘稠度, 注意严格控制加水的水量, 并应以缓慢、 滴注的方法加入适量的水。
e．粘结胶中不得有砂、 骨料、 速凝剂、 防冻剂、 聚合物等其它添加剂。
f．粘结胶浆应随用随搅, 已搅拌好的胶浆应根据气温条件必须在1~3h内用完。
②保温板的切割: 应尽量使用标准尺寸的聚苯板, 需要用非标准尺寸的聚苯板时, 应采用电热丝切割器进行切割加工。
③网格布的准备: 应根据工作的要求裁剪网格布, 标准网布应留出搭接宽度左右不得小于100mm。上下不得小于80mm。
④抹面胶浆的配制和要求, 均同粘结胶浆。
⑤面层涂料的准备: 使用本图集推荐的电动搅拌器进行充分搅拌, 使其具有均匀的稠度。
⑥罩面涂膜的准备: 同面层涂料。
4) 聚苯板的粘贴
①根据图纸的要求, 首先沿着外墙散水标高弹好散水水平线; 需设置系统变形缝处, 则应在墙面弹出变形缝线宽度线。
②粘结聚苯板的工程质量必须达到《建筑安装工程质量检验评定标准》的有关要求和建设部发布的行业标准”JGJ49- ”的规定进行验收。
二、 质量检验
1、 材料检验
( 1) 基层墙体的质量检验
1) 基层墙面应在2.0m范围内平整度超过6mm。修整墙面的水泥砂浆找平层与墙面必须粘结牢固, 无脱层、 空鼓和裂缝。
2) 基层附着力: 在基层上取5处有代表性的位置涂抹粘结胶浆, 面积为75mm*75mm, 厚度为13mm, 贴上75mm*75mm*50mm聚苯板并按《建筑工程饰面砖粘结强度检验标准》( JGJ110-97) 的规定进行检验。
( 2) 材料的质量检验
本系统及本系统所使用的因此材料的技术性能, 均应满足国家有关标准和图集的有关要求。施工前应对材料质量进行抽样复查。抽样次数按使用数量确定, 同一批材料至少抽样一次。另外, 尚应满足以下要求:
1) 粘结胶浆: 现场随机检查粘结胶浆是否按规定的配合比配制。现场随机检查涂胶面积及涂胶点的布置、 数量是否符合规定。
2) 膨胀聚苯板: 膨胀聚苯板的外形应基本平整, 无明显膨胀和收缩变形, 熔结良好, 无明显掉粒, 不得有油质和杂质, 不得有不正常的气味; 膨胀聚苯板的表观密度应符合图集的要求: 膨胀聚苯板的允许偏差见表9; 膨胀聚苯板在运输中的表观要求见表10。

表9 膨胀聚苯板的规格尺寸允许偏差
试验项目
允许偏差
厚度( mm)
≤50mm
±1.05
＞50mm
±2.0
长度( mm)
±2.0
宽度( mm)
±1.0
对角线( mm)
±3.0
板边平直( mm)
±2.0
板面平整度( mm)
±1.0
注: 本表的允许偏差值以1200mm长*600mm宽的膨胀聚苯板为基准。

表10 膨胀聚苯板在运输中的表观要求
指标
允许尺寸
允许偏差
压痕面积
表面深度≥1.6mm的压痕面积
≤总面积的5%
空洞
板材每0.72m2的表面积上尺寸≥3.2*3.2*3.2的空洞数
≤8个
凹凸深度
板材表面的凸起高度或划痕深度
≤1.6mm
