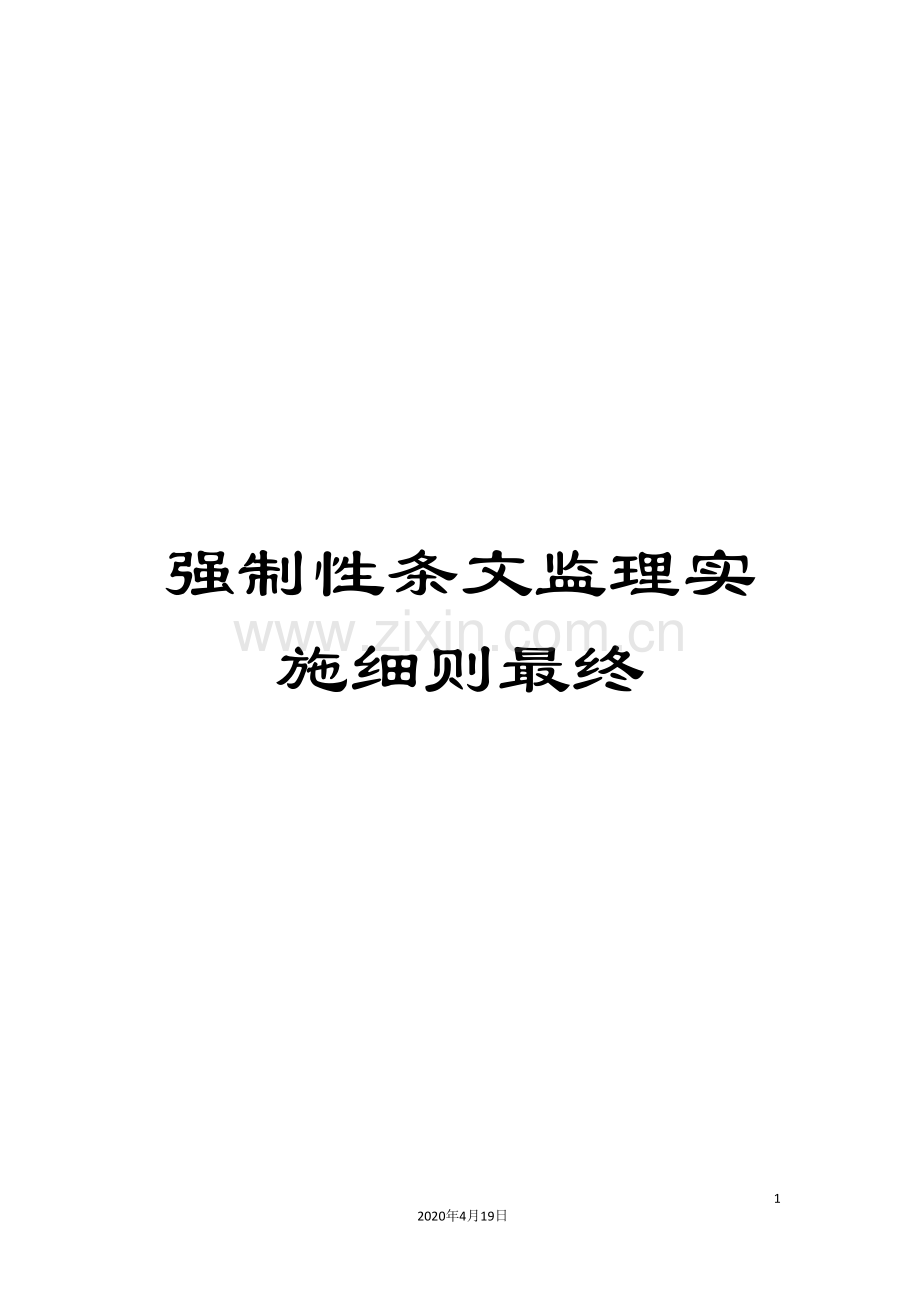

强制性条文监理实施细则最终范本.doc

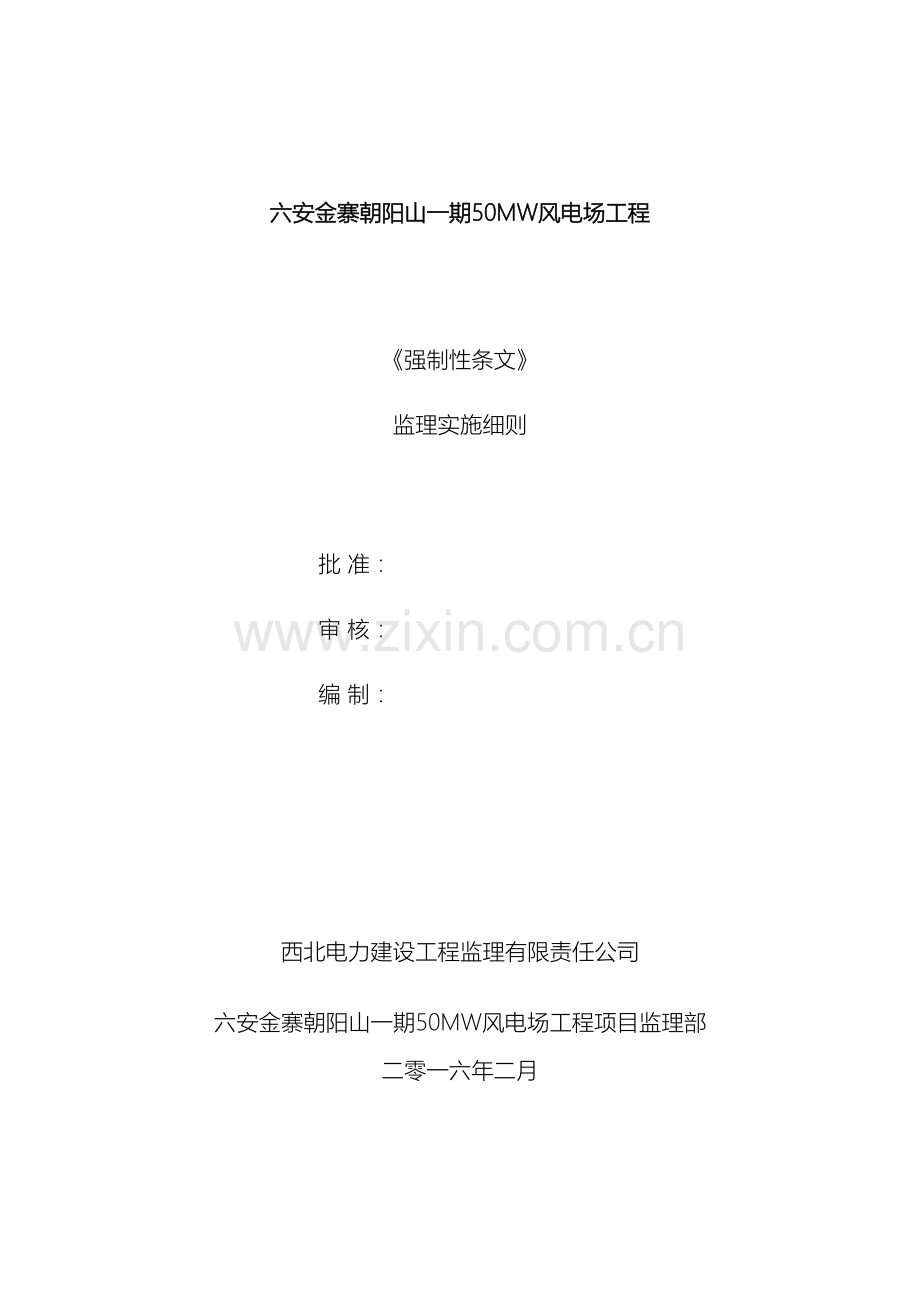

强制性条文监理实施细则最终622020年4月19日文档仅供参考 六安金寨朝阳山一期50MW风电场工程强制性条文监理实施细则批 准： 审 核： 编 制： 西北电力建设工程监理有限责任公司六安金寨朝阳山一期50MW风电场工程项目监理部二零一六年二月强制性条文监理实施细则一、编制目的未在本工程中严格、系统的贯彻、执行中华人民共和国工程建设标准强制条文，在监理领域落实建设单位工程达标投产目标，项目监理部根据国家基本建设工程有关规定，综合六安金寨朝阳山风电场工程具体特点，特制订六安金寨朝阳山一期50MW风电场工程强制性条文监理实施细则二、工程概况 金寨县位于东经 11522191161152与北纬 310641314851之间，为鄂、豫、皖三省交界处。东连安徽省六安市裕安区、霍山县，南临湖北省英山县、罗田县，西与湖北省麻城及河南省商城两地交界，北与河南省固始县、安徽省霍邱县、叶集接壤。境内东西及南北跨度均为 80km，面积居安徽省之首。金寨县属北亚热带湿润季风气候，特点是季风明显、四季分明、气候温和、雨量充沛、春温多变、秋高气爽、梅雨显著、夏雨集中。由于地形的差异，金寨县南北的物候相差半月左右。四季划分金寨县四季划分地点定为县城梅山镇和江店区，位于县境北部，海拔 60400 米。春季以柳树皮微显青色，田间略显绿意，为始期指征，候平均气温在 10以上。常年平均日期为 3 月 26 日5 月 20 日，历时 56 天。夏季以刺槐盛花为始期指征，候平均气温在 22以上，常年平均日期为 5 月 21 日9 月 15 日，历时 118 天。秋季以蝉声终绝，寒潮始临为始期指征，候平均气温在1022之间，常年平均日期为 9 月 16 日11 月 20 日，历时 66 天。冬季以始降枯霜为始期指征，候平均气温在 10以下，常年平均日期为 11 月 21 日次年 3 月 25日，历时 125 天。四季中春、秋短，冬、夏长。以全县言，冬季最长，125130 天；从海拔高度看，在春夏季，海拔每高 100 米物候期推迟 3 天。天润金寨朝阳山风电场所在地-金寨县区位优势明显，金寨县位于贯穿东西部地区的两条铁路、两条高速交汇地带。县城紧邻合武高速公路道口，距沪陕高速道口 15km、离商景高速道口 35km，距宁西铁路、沪汉蓉铁路客运站均在 10km 左右，距合肥新桥机场不到 100km， 距合肥 150km、 南 京 300km、 上 海 600km、 武 汉 300km，金寨县正逐步成为东进西出、南来北往的交通枢纽。省道 S210、S209 分别位于本风场的东、西两侧，G42 高速公路紧邻风场北侧，风电场工程所需的设备、材料均能够经过公路(包括县、乡公路)到达场址附近。风电场附近有很多小道贯穿其中，近年来修建的村村通道路贯穿各个村落，风电场区域内也有山间小道，对外交通较方便。三、编制依据本计划以工程建设标准强制性条文（房屋建筑部分） 为依据，以国家和电力行业颁发的现行标准、规程、规范及有关风力发电工程标准规范进行编制，主要相关标准规范如下： 1、工程建设标准强制性条文（房屋建筑部分）（ ） 2、工程建设标准强制性条文（电里工程部分）（ ） 3、建筑地基基础工程施工质量验收规范 GB50202- 4、混凝土结构工程施工质量验收规范 GB50204- 5、普通混凝土用砂、石质量及检验方法标准 JGJ52- 6、大致积混凝土施工规范 GB50496- 7、混凝土外加剂应用技术规程 GB50119- 8、建筑工程大模板技术规范 JGJ74- 9、建筑物定位与施工测量规范 GB50303- 10、建筑工程施工质量验收统一标准 GB50300- 11、国家和电力行业颁发的相关规程规范。 12、电力建设安全健康与环境管理工作规定 13、风力发电场项目建设工程验收规程四、工程安全、质量管理目标 1、安全文明施工与环境保护总体目标1）、不发生人员轻伤及以上人身伤亡事故；2）、不发生设备损坏事故；3）、不发生火灾、交通事故；4）、轻伤事故1起，轻伤以上事故0起；5）、安全隐患及时整改率100；6）、特种作业人员持证上岗率100；7）、人员进场培训考核合格率100；各参建单位安全员经过公司培训并考试合格；8）、不发生突发事件、安全事件迟报、漏报、瞒报、谎报情况； 2、工程质量管理目标2.1按照国家电力行业标准电力建设施工质量验收及评定规程第1部分：土建工程（DL/T5210.1- ）的规定：1）单位工程验收合格率 100%2）分部工程验收合格率 100%3）分项工程验收合格率 100%4）混凝土R28合格率 100%2.2安装工程质量目标按照风机厂家技术文件的要求，单位工程优良率100%、分部工程优良率100%、分项工程优良率100%。2.3电气工程质量目标按照电气装置安装工程质量检验及评定规程（DL/T5161.15161.17- ）的要求分项工程合格率100%，单位工程优良率100%。2.4线路工程质量目标按照110-500kV架空电力线路施工及验收规范（GB50233- ）和110-500kV架空电力线路工程施工质量及评定规程（DL/T5168- ）的要求，工程优良率98%，一次验收合格率为100%。2.5调试阶段质量目标1）按厂家编写的风力发电机调试大纲及相关规程要求，完成全部分部试运项目，且均达到风电行业相关验收评定标准的优良级。2）实现110KV升压站启动带电一次成功，集电线路带电一次成功、风力发电机并网一次成功。3）全部调试项目做到：方案、措施齐全，试验规范，数据真实，结论正确，报告完整. 4） 在240小时试运后2个月内完成以下工作： 由安全评价机构完成项目的验收安全性评价。 由电网安全评价机构完成并网的安全性评价。五、强制性条文实施要求 1、认真贯彻执行工程建设标准强制性条文，以保证工程质量、安全文明环境保 护目标的完全实现，而且根据国家相关规程规范的更新情况，及时调整相关条文 的引用和执行。 2、在施工图审查时，严格按照工程建设标准强制性条文内容严格进行审查，如 发现设计图纸与强制性条文规定发生冲突或违反条文规定的情况，及时向业 主汇报，并提交设计单位进行修改解决。 3、在安全方面，必须在基础施工前，成立安全检查机构，并按规定要求设安全监理 工程师。安全监理实施细则，必须符合国家及上级安全生产规定的要求，并报有 关部门审批后实施。 4、在工程质量方面，各级质量管理人员将始终坚持“质量第一，持续改进”的原则， 重点做好质量的事前预防，事中控制和事后监督，发现施工质量问题及时采取纠 正措施，具体的落实强制性条文的规定要求。针对性的编制工程工程建设标准 强制性条文的实施计划，并作为工程开工报审质料一起报审，并在工程施工阶 段贯彻落实。 5、我们将严格按照国家工程建设标准强制条文的要求，在编制各种方案时，对涉及 强制性条文条款的内容，将重点进行详细说明，以便于具体的贯彻落实到实 际施工监督中去。六、监理贯彻执行强制性条文的计划1、项目监理部各专业监理工程师参加施工图会审及技术交底时，如发现图纸中有违反工程建设标准强制性条文的有关内容，则向业主方提出监理意见，并及时反馈给总承包单位。2、各专业监理工程师负责各自专业范围内强制性条文的学习、理实解、掌握、落情况，真正把贯彻执行工程建设标准强制性条文落实在监理工作的全过程。3、严格审查施工单位的资质和施工单位的质保、安保体系文件中贯彻执行工程建设标准强制性条文相关的组织措施、技术措施、经济措施，必要时审查程序文件。4、严格审查施工单位所提交的施工组织设计和重大施工作业方案的内容是否符合工程建设标准强制性条文的有关规定；凡未开列相应条款结合或与强制性条文规定相违背的施工组织设计和重大施工作业方案，一律不予批准。5、结合工程建设标准强制性条文的要求，对施工单位报审的原材料、半成品、构配件、施工机械、安全防护用品等进行检查，不符合强制性标准的上述物品一律不得在本工程中使用。6、专业监理工程师对施工过程中由施工单位提交的单项工程的技术措施审查和工程质量验收时，要结合工程建设标准强制性条文相关内容进行重点审查，凡不符合或未达到工程建设标准强制性条文要求的，一律不予经过验收签证。7、对未执行或与工程建设标准强制性条文规定相违背的施工行为，出具监理工程师通知单要求整改，闭环管理。8、对严重影响工程质量、安全的施工行为，总监理工程师有权立即要求暂停施工，经整改完毕检查验收合格后，方可继续施工。七、监理部强制性条文执行领导小组组 长：崔正军成 员：田红军 张小康 康逢文 陶伟 八、工程建设标准强制性条文检查记录表执行工程建设标准强制性条文检查记录表执行标准建筑地基基础工程施工质量验收规范标准号GB 50202- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求6.2.2土方工程在施工中应检查平面位置、水平标高、边坡坡度、排水、降水系统及周围环境的影响，对回填土方还应检查回填土料、含水量、分层厚度、压实度，对分层挖方，也应检查开挖深度等6.2.3填方工程的施工参数如每层填筑厚度、压实遍数及压实系数对重要工程均应做现场试验后确定，或由设计提供。7.1.1在基础工程施工中，如挖方较深，土质较差或有地下水渗流等，可能对邻近建（构）筑物、地下管线、永久性道路等产生危害，或构成边坡不稳定。在这种情况下，不宜进行大开挖施工，应对基坑（槽）管沟壁进行支护7.1.4基坑（槽）、管沟挖土要分层进行，分层厚度应根据工程具体情况（包括土质、环境等）决定，开挖本身是一种卸荷过程，防止局部区域挖土过深、卸载过速，引起土体失稳，降低土体抗剪性能，同时在施工中应不损伤支护结构，以保证基坑的安全。问题及处理措施：施工单位:技术负责人: 日 期监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称混凝土结构工程施工质量验收规范-模板工程标准号GB 50204- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求4.1.1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。4.1.3模板及其支架拆除的顺序及安全措施应按施工技术方案执行。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称混凝土结构工程施工质量验收规范-钢筋工程标准号GB 50204- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求5.1.1当钢筋的品种、级别或规格需作变更时，应办理设计变更件。5.2.1钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499 的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。5.2.2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值就符合下列规定：1、钢筋的抗拉强度实测值与屈服强度的实测值的比值不应小于1.25；2、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。5.5.1钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称钢筋焊接及验收规范标准号JGJ 18- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求JGJ 1.0.3从事钢筋焊接施工的焊工必须持证有焊工考试合格，才能上岗操作JGJ 3.0.5凡施焊的各种钢筋、钢板均应有质量证明书，焊条、焊剂应有产品合格证JGJ 4.1.3在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称混凝土结构工程施工质量验收规范-混凝土工程标准号GB 50204- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求7.2.1水泥进场时应对其品种、级别、包装或散装仓号 出厂日期等进行检查，并应对其强度、安定性及其它必要的性能指标进行复验，其质量必须符合现行国家标准硅酸盐水泥 普通硅酸盐水泥GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。检验方法：检查产品合格证，出厂检验报告和进场复验报告。7.2.2混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂GB8076 混凝土外加剂应用技术规范GB 50119等和有关环境保护的规定。预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准混凝土质量控制标准 GB50164的规定。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：7.4.1结构混凝土的强度等级必须符合设计要求。用子检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：1、每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；3、当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次；4、每一楼层、同一配合比的混凝土，取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验方法：检查施工记录及试件强度试验报告8.2.1现浇结构的外观质量不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。8.3.1现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装 使用功能的部位，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称普通混凝土用砂、石质量及检验方法标准-混凝土工程标准号JGJ 52- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求1.0.3对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。3.1.10砂中氯离子含量应符合下列规定：1、对于钢筋混凝土用砂，其氯离子含量不得大于0.06%（以干砂的质量百分率计）2、对于预应力混凝土用砂，其氯离子含量不得大于0.02%（以干砂的质量百分率计）问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称大致积混凝土施工规范标准号GB 50496- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求4.2.2水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性、凝结时间、水化热等性能指标及其它必要的性能指标进行复检。5.3.2模板和支架系统在安装、使用或拆除过程中，必须采取防倾覆的临时固定措施。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称混凝土外加剂应用技术规范标准号GB 50119- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求2.1.2严禁使用对人体产生危害、对环境产生污染的外加剂。6.2.3下列结构中严禁采用含有氯盐配制的早强剂及早强减水剂：1、预应力混凝土结构；2、相对湿度大于80%环境中使用的结构、处于水位变化部为的结构、露天结构及经常受水淋、受水流冲刷的结构；3、大致积混凝土；4、直接接触酸、碱或其它侵浊性介质的结构；5、经常处于温度为60C以上的结构，需经蒸养的钢筋混凝土预制构件；6、有装饰要求的混凝土，特别是要求色彩一致的或是表面有金属装饰的混凝土；7、薄壁混凝土结构，中级和重级工作制吊车的梁、屋架 落锤及锻锤混凝土基础等结构；8、使用冷拉钢筋或冷拔低碳钢丝的结构；骨料具有碱活性的混凝土结构。6.2.4在下列混凝土结构中严禁采用含有强电解质无机盐类的早强剂及早强减水剂：1、与镀锌钢材或铝铁相接触部位的结构，以及有外露钢筋预埋铁件而无防护措施的结构；2、使用直流电源的结构以及距高压直流电源100m以内的7.2.2含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力混凝土结构问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称建筑工程大模板技术规范标准号JGJ 74- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求6.5.2大模板的堆放应符合下列要求：1、大模板现场堆放区应在起重机的有效工作范围之内，堆放场地必须坚实平稳，不得堆放在松土、冻土或凹凸不平的场地上。2、大模板堆放时，有支撑架的大模板必须满足自稳角要求；当不能满足要求时，必须另外采取措施，确保模板放置的稳定。没有支撑架的大模板应存放在专用的插放支架上，不得依靠在其它物体上，防止模板下脚滑移倾倒。3、大模板在地面堆放时，应采取两块大模板板面对板面相对放置的方法，且应在模板中间留置不小于600的操作间距；当长时期堆放时，应将模板连接成整体。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称建筑工程施工质量验收统一标准标准号GB 50300- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求5.0.4单位（子单位）工程质量验收合格应符合下列规定：1、单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。2、质量控制资料应完整。3、单位（子单位）工程所含分部工程有关安全和功能的检测资料应完整。4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。5、观感质量验收应符合要求。5.0.7经过返修或加固处理仍不能满足安全使用要求的分部工程、单位（子单位）工程，严禁验收。6.0.3单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。6.0.4建设单位收到工程验收报告后，应由建设单位（项目）负责人组织施工（含分包单位）、设计、监理等单位（项目）负责人进行单位（子单位）工程验收。6.0.7单位工程质量验收合格后，建设单位应在规定时间内将工程竣工验收报告和有关文件，报建设行政管理部门备案。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称接地装置施工及验收规范-接地线连接标准号GB 50169- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求3.2.5除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的可采用圆钢和扁钢，垂直敷设的可采用角钢和钢管。腐蚀比较严重地区的接地装置，应适当加大截面，或采用阴极保护等措施。不得采用铝导体作为接地体或接地线。当采用扁铜带 铜绞线、钢镀铜、铅包铜等材料作接地装置时，其连接应符合本规范的规定。执行要素：1、接地材质、规格。2、判断腐蚀强弱。3、接地连接。3.3.1接地体顶面埋设深度应符合设计规定。当无规定时，不宜小于0.6m。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。执行要素：1、埋设深度。2、防腐范围。3、防腐处理。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期：执行工程建设标准强制性条文检查记录表标准名称接地装置施工及验收规范-接地体标准号GB 50169- 标准条款号标准条款内容工程实际执行情况是否符合标准条款要求3.4.2接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：1、扁钢为其宽度的2倍(且至少3个棱边焊接)；2、圆钢为其直径的6倍；3、圆钢与扁钢连接时，其长度为圆钢直径的6倍。4、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。执行要素：焊接可靠。3.4.3接地体（线）为铜与铜或铜与钢的连接工艺采用热剂焊（放热焊接）时，其熔接接头必须符合下列规定：1、被连接的导体必须完全包在接头里；2、要保证连接部位的金属完全熔化，连接牢固；3、热剂焊（放热焊接）接头表面应平滑；热剂焊（放热焊接）的接头应无贯穿性和气孔。执行要素：熔焊要求。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准电气装置安装工程接地装置施工及验收规范（开工前）标准号GB 50169- 标准条款号标准条款内容工程实际执行情况是否符合要求1.0.3升压站电气安装调试工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。当需要变更设计时，应经设计单位同意。执行要素：1、设计文件已经过批准。 2、设计施工图已经有关方会审。 3、变更设计已经设计单位同意。1.0.5电气安装调试工具用的仪器、仪表等，必须经过检定，并在有效使用期内。执行要素：1、电流表在有效期内使用。 2、保护继电试验仪在有效期内使用。 3、电阻测试仪在有效期内使用。 4、高压开关测试仪在有效期内使用。 5、回路电阻测试仪在有效期内使用。 6、接地电阻仪全部检定并在有效期内使用。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准电气工程施工主要设备、材料、成品半成品进场验收规定标准号GB 50303- 标准条款号标准条款内容工程实际执行情况是否符合要求3.2.1主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。3.2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。3.2.3依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用维修和试验要求等技术文件。3.2.4进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。3.2.5经批准的免检产品和认定的名牌产品，当进场验收时，宜不做抽样检测。3.2.6变压器、箱式变压器、高压电器及电瓷制品应符合下列规定：1、查验合格证和随带技术文件，变压器有出厂试验记录；2、外观检查：有铭牌。附件齐全，绝缘件无缺损、裂纹，充油部位不渗漏，充气高压设备气压指示正常，涂层完整。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准电气工程施工主要设备、材料、成品半成品进场验收规定标准号GB 50303- 标准条款号标准条款内容工程实际执行情况是否符合要求3.2.16电缆桥架、线槽应符合下列规定：1、查验合格证；2、外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。3.2.17封闭母线，插接母线应符合下列规定：1、查验合格证和随带安装技术文件；2、外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑，镀层完整。3.2.18裸母线、裸导线应符合下列规定：1、查验合格证；2、外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。3.2.19电缆头部件及接线端子应符合下列规定：1、查验合格证；2、外观检查：部件齐全，表面无裂纹和气孔，随带的袋装涂料和填料不泄露。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准电气装置安装工程 母线装置施工及验收规范标准号GB50149- 标准条款号标准条款内容工程实际执行情况是否符合要求3.5.7耐张线夹压接前应对每种规格的导线取试件两件进行试压，并应在试压合格后再施工问题及处理措施：、施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装规范标准号GB 50303- 标准条款号标准条款内容工程实际执行情况是否符合要求6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应有裸编制铜线连接，且有标识。6.1.2低压成套配电柜、控制柜（屏、台）的动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子。6.1.3手动、抽出式成套配电柜应推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入式，接地触头先于主触头接触，退出时，接地触头后于主触头脱开。6.1.6柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1 M。6.1.7柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10 M时，用2500V兆欧表遥测1min，应无闪络击穿现象；当绝缘电阻值在-10 M时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。6.1.9照明配电箱（盘）安装应符合下列规定：1、箱(盘)内配线整齐，无绞线现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；2、箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。3、照明箱（盘）内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准接地装置施工及验收规范电缆接线标准号GB50169- 标准条款号标准条款内容工程实际执行情况是否符合要求3.3.5每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置。重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。执行要求：1、连接方式；2、材质性能；3、连接引线应便于定期进行检查测试。3.3.11当电缆穿过零序电流互感器时，电缆头的接地线应经过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。执行要素：1、电缆头接地线接地位置；2、对地绝缘。3.9.1110kV及以上中心点有限接地系统单芯电缆的电缆终端金属护层，应经过接地刀闸直接与变电站接地装置连接。执行要素：连接方式。3.9.410kV及以下三芯电缆的终端金属护层应直接与变电站接地装置连接。问题及处理措施：施工单位：技术负责人： 日 期：监理单位：专业监理工程师： 日 期： 工程建设标准强制性条文检查记录表 执行标准接地装置施工及验收规范电气装置本体标准号GB50169- 标准条款号标准条款内容工程实际执行情况是否符合要求3.3.12变电所电气装置下列部位应专门敷设接地线与接地体或接地母线连接：1、高压配电装置的金属外壳；2、110kV及以上钢筋混凝土构件支座上电气设备金属外壳；3、直接接地或经消弧线圈接地的变压器 旋转电机的中性点；4、高压并联电抗器中性点所接消弧线圈 接地电抗器电阻器等的接地端子；5、避雷器、避雷针、避雷线等接地端子。执行要素：连接方式。3.3.13避雷器应用最短的接地线与主接地线连接。3.3.15高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。3.3.16高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳、高频回路中外漏导体和电气设备的所有屏蔽部分和与
