公路改扩建工程施工组织设计模板.doc

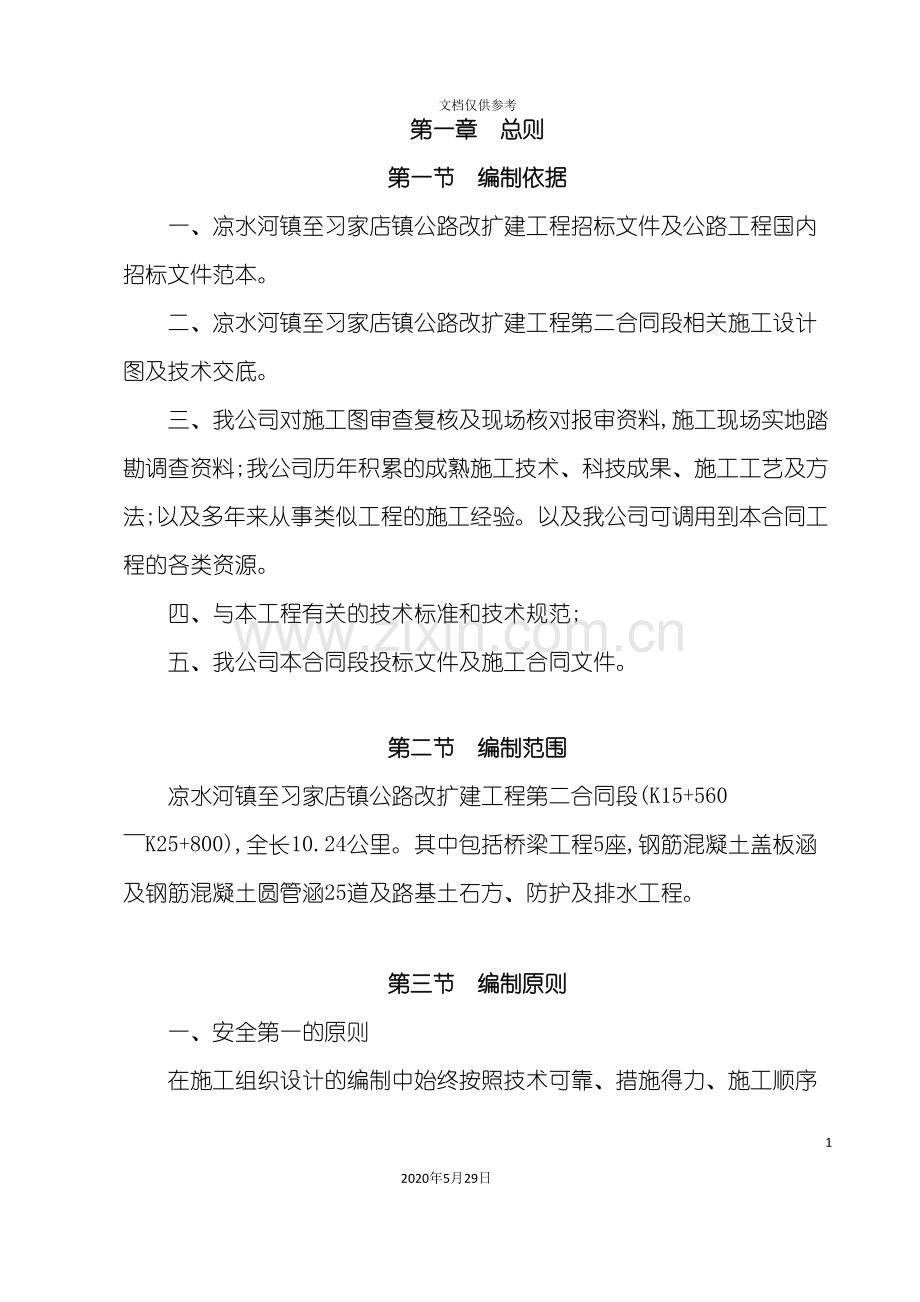

公路改扩建工程施工组织设计模板- 1 -2020年5月29日文档仅供参考第一章 总则第一节 编制依据一、凉水河镇至习家店镇公路改扩建工程招标文件及公路工程国内招标文件范本。二、凉水河镇至习家店镇公路改扩建工程第二合同段相关施工设计图及技术交底。三、我公司对施工图审查复核及现场核对报审资料,施工现场实地踏勘调查资料;我公司历年积累的成熟施工技术、科技成果、施工工艺及方法;以及多年来从事类似工程的施工经验。以及我公司可调用到本合同工程的各类资源。四、与本工程有关的技术标准和技术规范;五、我公司本合同段投标文件及施工合同文件。第二节 编制范围凉水河镇至习家店镇公路改扩建工程第二合同段(K15+560 K25+800),全长10.24公里。其中包括桥梁工程5座,钢筋混凝土盖板涵及钢筋混凝土圆管涵25道及路基土石方、防护及排水工程。 第三节 编制原则一、安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。重点是保证挖孔灌注桩、梁板预制与安装、路基土石方施工等重要环节的施工安全。工程开工前做到安全保证措施首先落实到位,在确保万无一失的前提下组织施工。二、优质高效的原则加强领导,强化管理,优质高效。根据我们在施工组织设计中明确的质量目标,贯彻执行ISO9001质量体系标准,积极推广”四新”技术,确保创优规划和质量目标的实现。施工中强化标准化管理,招标采购原材料,合理组织均衡生产,适时量本分析,确保成本最小化,最大限度降低工程造价。三、方案优化的原则科学组织,合理安排,优化施工方案是工程施工管理的行动指南。在施工组织设计编制中,渗水量大的挖孔桩采用导管法灌注水下混凝土以及对桥梁预制安装施工方案等进行多种方案综合比选,在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。四、确保工期的原则根据建设单位对本合同段的工期要求,编制科学的、合理的、周密的施工方案,按照合理配置资源、组织平行及交叉作业,采用网络计划技术对各工序作业时间加以控制。同时,搞好工序衔接,适时进度监控,及时修正作业资源配置,确保工期目标,满足业主要求。五、科学配置的原则根据本合同段的工程量大小及各项管理目标的要求,在施工组织上实行科学配置,选派有经验丰富的管理人员、过硬的技术人员和专业化水平高的施工队伍,投入高效先进的施工设备,确保工程施工的顺利进行。第二章 工程概况第一节 工程简介丹江口市凉水河镇至习家店镇公路改扩建工程第二合同段起点位于凉水河镇的观沟村K15+560,终点位于凉水河镇的双泉村K25+800,全长10.24公里,合同段内控制性工程为周家院大桥、杨家院大桥、三棵树大桥、何家沟大桥、旱田沟大桥。 该公路设计路基宽度10米,为二级公路;设计时速为60km/h;设计洪水频率:大中桥设计洪水频率1/100,小桥涵洞设计洪水频率1/50,路基设计洪水频率1/50;荷载标准:公路-级。一、交通条件本合同段地形复杂,沟壑密布,虽有通村路基本与主线平行,但通村路全部沿山顶绕行,进入施工主线必须开辟便道,大部分施工现场离通村路较远。须新建5条施工便道,主要通向5座大桥,路基土石方施工及涵洞、防护工程施工也主要依靠这5条便道,在主线上根据施工部位适当延长。二、碎石、片石、砂、水泥、钢材等材料供应1、石料:沿线及周围无采石场,为满足本工程需要,我项目部将积极争取申请在主线范围内建一座采石场,该采石场位置已选好,石料强度等满足各类砌体及C50以上混凝土要求,如果申请获批将安装一套大型碎石设备,按规范要求自行加工碎石。2、砂:各标号混凝土用中粗砂选用丹江草店码头中粗砂,用船直接运抵河边自建码头,采购合同已签订。3、水泥:C30及以下砼选用华新P.O42.5散装水泥,C40及以上砼选用华新和三峡P.O52.5袋装水泥,采购合同已签订。4、钢材:选用武钢、鄂钢钢材,十堰有货源,采购合同已签订。5、其它材料:根据工程进展情况,购买优质的材料以满足施工要求。第二节 本合同段主要工程量序号工程名称单位数量1挖土石方m3863385.272改路、改河、改渠挖土石方m3236633利用土石方m3907054.734M7.5浆砌片石矩型盖板边沟m36755M7.5浆砌片石梯形边沟带上挡m47106M7.5浆砌片石截水沟m2807M7.5浆砌片石护面墙m3131698三维网喷播草籽m2916719M7.5浆砌片石挡土墙m38736.9110桥梁5座/940m挖孔灌注桩桩径1.6mm640挖孔灌注桩桩径1.6mm520C40 L=20m空心板m31735.2C50 L=25m小箱梁m3407.5C50 L=30mT梁m3 .4611钢筋砼盖板涵14道/325.8m12钢筋砼圆管涵11道/437.8m第三章 施工方案第一节 施工准备工作安排一、施工总体布置(一)各种临时设施,设置的基本原则1、严格遵守国家和当地政府在有关土地、水源等资源使用方面的法律法规,服从建设单位和监理工程师的指导,合理使用场地。2、各种临时设施以满足施工需要并有利于安全使用为原则进行布设,充分考虑当地复杂的气候及地理特征一次修建到位,避免二次搭建。3、以建设费用低,管理及维护简便为原则,在方便施工的前提下,做到投资少,利用率高。4、临时设施位置避开地质隐患地段,并满足地质工程师要求。5、各种临时工程尽量采取永临结合、减少临时占地、降低造价的原则进行设置,并尽可能设置在永久征地范围内。(二)本工程需要设置的临时设施项目本工程临时工程布设时,根据施工进度安排,先行解决重点、优先开工项目的临时工程,以保证能及早开工,各种临时工程采取永临结合、降低造价的原则进行设置,并尽可能设置在永久征地范围内。1、本合同段设3座砼拌和站:桥一工区设1座:主要拌制周家院大桥用砼,位置位于K17+800右侧处,安装2台JS1500型拌合机;桥二工区设2座拌和站,分别位于K21+000右侧、K25+200右侧,各安装2台JS1500型拌合机;路基工区用混凝土采用就近原则,依靠桥一、桥二工区混凝土拌和站;拌和站采用砖墙隔离,并进行硬化处理,确保其使用的耐久性。硬化后场地中间高、四周低,以利于排水。2、本标段设1个大型预制场,预制本标段所有桥梁、涵洞盖板等砼预制构件。3、本合同段计划设碎石加工场一个。(三)、施工组织机构的设置组建”十堰利路达公路建设有限公司凉习路改扩建工程第二合同段项目经理部”,项目经理部拟设在K20+900左侧杨家院,内设技术部、工程部、安质部、财务部、材料机械部、试验室、综合办公室。下设桥梁一工区、桥梁二工区、路基工区。各工区设置以便于施工为基础,加强租房或搭建零时房屋防排水系统建设以及环境卫生建设,保障施工人员驻地安全。桥梁一工区负责周家院大桥桥梁施工;桥二工区负责杨家院大桥、三棵树大桥、何家沟大桥、旱田沟大桥桥梁施工;路基工区负责全标段内路基土石方、涵洞、防护等工程施工。项目部和各工区负责人以及及资源配置为:单位名称项目经理或工区长项目总工资源配置项目经理部毛富斌余世权专业工程师25名,设置五部二室桥梁一工区谭成合李京许技术人员5名,现场施工负责人2名,特殊工种操作人员30名;施工队伍2个,共8个施工班组,共123人。砼搅拌站1座(1.0m3),砼罐车3台(6m3),2530t吊车2台,架桥机1套,轨道式龙门吊1套,1.2m3挖掘机1台,装载机1台,压路机1台,冲击夯2台;各型号模板9套(中梁2套,边梁1套,1.4圆柱4套(6m/套),盖梁模板2套桥梁二工区蔡 兴夏德胜技术人员10名,现场施工负责人4名,特殊工种操作人员110名;施工队伍4个,共16个施工班组,砼搅拌站2座(1.0m3),砼罐车6台(6m3),2530t吊车2台,1.2m3挖掘机1台,装载机1台,压路机1台,冲击夯2台;各型号模板9套(空心板中梁2套,边梁1套,小箱梁模板2套,T梁模板2套,1.6圆柱6套(6m/套),1.4圆柱4套(6m/套),十字墩模板1套,盖梁模板4套路基工区谢先军刘应华技术人员10名,现场施工负责人5名,特殊工种操作人员20名;施工队伍5个,共9个施工班组, 229人。起爆器3台、YT28风钻5台、6m3内燃空压机2台、1.2m3反铲挖掘机3台、ZL50装载机1台、25t振动压路机3台、羊足碾1台、T220推土机2台、平地机1台、洒水车2台、EQ150自卸汽车20台,冲击夯8台,1.21.2m平模840m2二、技术准备工作技术准备分前、中、后三个阶段,前期打基础,中期搞规划,后期抓完善。坚决做到项目齐全,执行标准正确,内容完善齐备,超前计划,超前布局,及时指导、交流,重在检查落实。1、内业准备(1)认真阅读,审核施工图纸和相关规范,编写审核报告;(2)临时工程实施性平面规划;(3)编写实施性施工组织设计及质量计划;(4)编写各种工艺标准,保证措施及实施工序作业指导书;(5)结合工程特点,编写技术管理办法和实施细则;(6)备齐必要的参考资料;(7)对施工人员进行上岗培训。2、外业准备(1)现场详细调查与水文地质踏勘;(2)办理现场控制桩交接,进行复测与护桩埋设;(3)各种工程原材料的调查与合格性测试分析并编写试验报告;(4)各种仪器设备的测试、计量和检验,并办理合格证及状态标示;(5)施工中涉及的各种外部数据收集。三、施工现场准备1、复查和了解现场复查和了解现场的地形、地质、文化、气象、水源、电源、料源或料场、交通运输、通信联络以及城镇建设规划、农田水利设施、环境保护等有关情况。了解施工场区内的原有通信、供电、供气、供水、排水沟管等地下设施,按设计要求做好改移或采取保护措施,防止损坏。2、确定工地范围根据施工图纸和施工临时需要确定工地范围,及在此范围内有多少土地,哪些是永久占地、哪些是临时占地,并与地方有关人员到现场一一核实(是荒地或是良田、果园等)、绘出地界、设立标志。3、清除现场障碍及时会同有关部门对施工现场范围内的障碍(如建筑物、坟墓、暗穴、水井、各种管线、道路、灌溉渠道、民房等)必须拆除或改建,以利施工的全面展开。4、办妥有关手续上述占地和障碍物的拆迁等事先与有关部门协商,办妥一切手续后方可进行。5、作好现场规划按照施工总平面图搭设工棚、仓库和预制厂;安装供水管线、架设供电和通信线路;设置料场、车场、搅拌站;修筑临时道路和临时排水设施等。在有洪水威胁的地区,防洪设施应在汛期前完成。6、道路安全畅通道路施工需要许多大型的车辆机械和设备,原有道路及桥涵能否承受此种重载,需要进行调查、验算,不合要求的应作加宽或加固处理,保证道路安全畅通。 四、标准试验批复1、土料填筑路堤试验段施工方案;2、土石混合料填筑路堤试验段施工方案;3、填石路堤试验段施工方案。五、施工技术交底与技术保障1、施工技术交底(1)根据设计文件和施工组织设计,逐级做好技术交底工作。(2)技术交底是施工单位把设计要求、施工技术要求和质量标准贯彻到基层以至现场工作人员的有效方法,是技术管理工作中的一个重要环节。它一般包括施工图纸交底、施工技术措施交底以及安全技术交底等。这项交底工作分别由高一级技术负责人、单位工程负责人、施工队长、作业班组长逐级组织进行。(3)施工组织设计一般先由施工单位总工程师负责向有关项施工队领导、技术管理人员及职能部门有关人员交底,最后由单位工程负责人向参加施工的班组长和作业人员交底,并认真讨论贯彻落实。2、技术保障对于施工难度大、技术要求高以及首次采用新技术、新工艺、新材料的工程,根据工程特点,制定相应的技术保障措施,做好技术培训工作,必要时先行试点,取得经验后推广使用。第二节 施工组织管理机构一、管理模式(一)实行项目经理负责制;(二)公司法人授权本项目部项目经理履行与本合同工程有关的一切义务和权力,并承诺本项目部只与公司发生经济往来;(三)项目部实行二级管理一级核算;(四)项目经理部所有人员,都与现任公司的各项工作脱钩。二、施工管理目标及组织机构以确保工期为核心,科学管理,精心施工,加强协调,减少干扰,质量第一,安全生产为目标。充分运用工程特点,千方百计扩展工作面,尽量采用平行流水作业法和传统方法施工;在确保总工期的目标前提下,按照”留有余地,关死后门,倒排工期”的办法,以”确保工期,突出重点,安排好穿插,攻克难关”为中心内容的全面布置,整体推进的总体计划组织施工;实施动态管理,统一协调的措施,确保各项资源畅通无阻;以项目经理部为核心,做好各项工程的衔接和各分项工程的施工工序衔接的协调,各施工队保证令到即行。(一)安全目标及组织机构1、安全目标(1)杜绝因工亡人事故,避免重伤,因工受伤率控制在0.5以下。(2)健全各项管理制度,防止重大安全责任事故发生。(3)采取有效措施,确保既有道路畅通。(4)做好已完工程的照管、防护工作,保证已完工程在竣工验收之前完好无损。2、安全组织机构及工作程序如图下图所示。安全管理领导小组组 长:毛富斌副组长:余世权组 员:涂华、谭成合、蔡兴徐先军、狄姗姗排查安全因素、制定安全措施 安全质量部并督促落实。 专职安全工程师组织安全生产活动、落实安全安全质量管理小组 生产措施。组织安全生产自查、自纠;按照安全生产措施配齐安全生产 各施工队队长要素。 各施工队专职安全员各班组安全员(二)质量目标及组织机构1、质量目标(1)确保本合同段工程质量达到省部以上优质工程,争创全国用户满意工程。(2)确保全部单位工程均达到部颁现行的要求。(3)标段工程交工验收的质量评定为合格(质量综合评定得分大于等于93分);竣工验收的质量评定得分大于等于90分。(4)配合全线创优规划。2、组织机构及工作程序如图下图所示。质量管理领导小组组 长:余世权副组长:狄姗姗组 员:龚荣清、胡光虎安全质量部专职质检工程师 中心实验室 材料试验工程师质量管理小组各施工队队长各施工队专职质量员各施班组质量员(三)工期目标及管理机构1、工期目标我公司计划施工总工期为365日历天。计划于 10月20日开工, 10月19日前完成本合同段的全部工程。2、管理机构及工作程序如图下所示。保证工期领导小组组长:毛富斌副组长:余世权工程技术部路基土石方工期管理小组桥涵工期管理小组防护及排水工期管理小组后勤保障管理小组(四)环保、水保目标及组织机构1、环保、水保目标(1)施工过程中有完善的环境保护、水土保持措施。(2)按照设计和环保部门的要求,对生活污水、路基排水、钻孔桩泥浆等进行处理,切实达到排放标准和要求。(3)采取合理措施,避免因施工方法不当而引起的污染和其它原因造成对环境及水土的破坏。(4)在工程施工完毕后,对弃土场及时平整,并做必要的防护,避免水土流失。(5)施工营地、场地、便道在使用完毕后立即恢复,实现建设绿色工程目标。2、环保、水保组织机构及工作程序如图下图所示。咨询、汇报 当地环保监测与管理部门、建设单位、 施工过程中各项环境信监理单位、我单位主管部门。 息采集、分析、管理;各种环境保护措施。监管、指导安全环保部 日常管理环保水保领导小组 各施工队队长、各组 长:毛富斌 计划财务部 资金保证 副组长:余世权 班组兼职环保成 员:涂华、狄姗姗 工程技术部 技术保证(五)文明施工目标及组织机构1、文明施工目标强化文明施工管理意识,推行文明施工标准化样板开路理念,确保创立文明标准化工地。2、文明管理组织机构及工作程序如图下图所示。咨询、汇报 政府建设规划及市容管理部门;建设单位、 施工过程中各项环境信监理单位、我单位主管部门。 息采集、分析、管理;各种环境保护措施。监管、指导工程技术部 文明施工领导小组 各施工队专职文明施组 长:毛富斌 安全环保部 工管理员和各施工班副组长:余世权 组兼职文明施工管理成 员:谭成合、蔡兴、谢先军 员 涂华、狄姗姗、胡光虎、张少兵 综合办公室 (六)成本控制目标1、成本管理目标结合我单位多年的桥梁工程、路基工程施工经验以及企业推行的项目法施工、内部责任成本核算、全面质量管理、全面计划管理等管理经验,本着合理降低造价的原则和保本微利的经营方针,经过重复分析测算,在确保按期、优质、安全完成本工程的前提下,采取一系列措施,确保成本不突破报价。1、 成本管理组织机构及工作程序如下图所示。咨询、汇报 当地审计部门、建设单位、监理单位、我 施工过程中各项原材料单位主管部门。 采购、资源消耗分析、工料机管理等措施。监管、指导安全质量部 安全质量管理成本管理领导小组 计 划 部 计划控制管理 组 长:毛富斌 各施工队队长、各副组长:余世权 财 务 部 资金控制管理 组长成本控制小组。成 员:狄姗姗、张少兵谭成合、蔡兴、谢先军 工程技术部 技术控制管理三、施工组织机构设置由项目经理、项目总工程师组成项目经理部领导班子。以充实质量安全为核心,突出旁站检查、测量检查、材质检查、标准检查、计量支付的人员配备为主体。(一)施工组织机构精干高效、强化管理:以技术为龙头,以计划为先行,以管理为主线,以施工现场为对象,组建职能完善、体系健全、精干高效的施工管理班子,以爱岗敬业、严密务实的工作作风,确保各项工作正常运转。职权明确、责任到人:建立项目经理负责制,实行以项目经理为核心,明确分工,责任到人,层层包保的管理体系。建立项目经理负责制,实行以项目经理为核心,明确分工,责任到人,层层包保的管理体系。见后附组织机构框图。(二)项目经理部人员配置项目经理部作为公司派出机构,按照”精简、高效”的原则进行人员配置,安排如下表:姓名职务职称进场时间备 注毛富斌项目经理工程师 .10余世权项目总工高级工程师 .10狄姗姗质检工程师工程师 .10胡光虎计量工程师高级工程师 .10李京许桥梁工程师高级工程师 .10刘应华路基工程师高级工程师 .10龚荣清试验检测工程师高级工程师 .10杨 竞测量工程师工程师 .10周光军测量工程师工程师 .10涂 华安全工程师高级工程师 .10莫海军专职安全员工程师 .10刘自金专职安全员工程师 .10(三)管理职责项目经理部合法代表我公司对本合同段工程实施组织、指挥、协调与监控,处理一切与本合同段工程相关的事务,对公司总部和建设单位全面负责。1、项目经理(毛富斌)项目经理是我单位法定代表人的授权委托人,在本合同段工程实施全过程以我公司的名义执行与此有关的事务。对本合同段工程工作负全责。贯彻落实上级有关法律、法规。2、项目总工程师(余世权)对本合同段工程安全、质量、施工技术等负直接技术责任,搞好技术管理工作;制定技术方案、措施。负责”四新”技术推广和应用。负责本项目施工组织设计及质量计划进行编制、实施。解决工程质量中的关键施工技术和重大技术难题。负责本合同段工程项目的验工计价。3、工程技术部(胡光虎)负责本合同段工程的施工技术工作;编制实施性施工组织设计和施工方案;负责技术交底、过程监控,解决施工技术疑难问题;负责编制竣工资料和进行技术总结;组织推广应用”四新”技术。4、工程管理部(杨竞)测量室在工程技术部统一领导下负责本合同段的测量工作,包括控制测量、放线定位测量和对工程进行复核、检查及其它抽查性测量工作。参与验工计价。5、质检负责人(狄姗姗)负责制定本合同段的质量管理规划,负责质量综合管理,行使质量监察职能。负责全面质量管理,组织工程项目的QC小组活动,负责贯彻ISO9001质量体系标准的正常运行。6、安全工程师(涂华)制定本合同段的安全、环保管理规划,负责安全、环保综合管理,编制安全、环保技术方案、措施,并认真贯彻落实。组织定期安全、环保检查。定期对职工进行安全、环保教育,对关键工序的负责人和作业人员提出安全施工防范的技术交底。7、中心试验室(龚荣清)中心试验室在质检部统一领导下负责本工程项目的检验、试验及不合格品的检验控制。负责现场原材料试件和混凝土试件的样品采集和测试、检验及质量记录。选定混凝土的施工配合比等试验数据。8、物资设备部(陈立斌)物资设备部负责本合同段物资设备的管理工作,参加自购材料、外供材料、设备的需求计划审查工作,根据审查批准的需求计划制定采购计划并负责采购计划的组织与落实,签订采购合同,进行采购订货,负责设备的催交、监造工作,监督设备的发货和运输,保证设备的及时交接。负责组织并参加自购材料、外供材料、设备转运、交接和验收,并及时进行索赔处理。9、计划财务部(张少兵)负责工程项目的财务管理、成本核算工作。参与合同评审,组织开展成本预算、计划、核算、分析、控制、考核工作。参加工程项目验工计价,指导各施工队开展责任成本核算工作;负责对本工程项目承包合同及成本控制的管理。负责本项目施工计划的制定与实施管理。负责验工计价工作;负责本工程物资采购和物资管理及物资管理办法。负责本工程全部施工设备的管理工作,制定施工机械、设备管理制度。10、综合办公室(殷宁)处理项目经理部党政、文秘等日常工作,负责对外协调等接待工作。第四章 施工进度计划安排一、总体施工进度安排计划开工日期为 10月20日(本工程具体开工日期以签订合同之日为准),竣工日期为 10月19日。如若业主对工期调整,我们将积极配合,调整人员、设备的配置,满足业主调整后的工期要求。2、各分项工程施工计划安排本合同段计划工期365日历天,各分项工程具体工期安排如下:施工准备: 10月20日 10月24日路基处理: 10月25日 2月28日路基土石方: 10月27日 7月31日涵洞工程: 11月1日 5月31日防护及排水: 11月5日 9月30日桥梁工程 基础工程: 11月1日 2月28日 墩台工程: 12月5日 6月30日 梁体工程: 3月1日 7月10日 梁体安装: 7月1日 8月20日 桥面铺装及防撞墙: 8月1日 10月10日竣工收尾: 10月11日 10月19日二、施工总体计划施工总体进度见 ”附表一 施工总体计划表”。三、设备、人员动员周期1、机械设备、测试仪器的动员周期根据招标文件工期要求和工程进度的需要,路基土石方施工机械设备、拌和场设备按施工计划或业主要求时间提前到位,并在正式开工以前安装调试完毕。试验、测量、质检仪器按业主要求时间提前运到工地安装调试完毕,并尽快建立工地试验室,取得试验、计量资格,及时开展施工前的试验超前工作。2、人员动员周期接到中标通知书后2天之内项目经理部人员和各施工队的先遣人员即行上场,做好各项施工准备的超前工作,确保在监理工程师下达开工令后按预定计划展开施工。4天之内各施工队后续人员随即进驻施工现场,修建临时设施做好各项施工准备工作,后续工程的施工人员在正式开工前4天进场到位。四、设备、人员、材料运到施工现场的方法我公司驻地在十堰城区,拟投入到本工程的项目管理人员和机械设备都在十堰城区,管理人员本着就近调入的方案,随时能够进驻施工现场。所有地材、主要材料均在十堰、丹江采购,用汽车运输至施工现场。第五章 主要工程项目的施工方案、方法与技术措施一、对本项目工程重点、难点的理解本工程内容主要有:路基土石方、涵洞工程、桥梁工程、挡土墙、盖板边沟、防护工程等。工程的重点:路基土石方工程、桥梁工程施工难度较大,应抢抓工期尽早动工;挡土墙、涵洞工程工程是路基成型的关键,必须最先完工,路基填方同步进行。本合同段工程的难点是:一是施工任务重时间紧,二是沿线道路施工的环境保护、植物护坡的施工与原植被的协调。二、主要工程项目的施工方案本合同段主要工程项目为路基挖方、路基填方、防护、排水、涵洞、桥梁等工程项目。施工方案的总原则:确保重点,以点带面。因此,先期是以重点工程为主,进行原材料试验、砼配合比设计、测量布网及各施工设施的修建和布置工作,各工地驻地建设也同步进行,施工根据工程进度统筹安排,交叉进行,随工程进展,逐步加大设备、人力、资源投入。 路基填方施工方案 1、进行横断面复测、确定公路用地边界、清表及处理软基;2、进行试验路段填筑,进行压实效果试验,建立不同填料、填层厚度、压实遍数、压实功能关系,确定达到规定压实度的最佳含水量、最适宜的压实功能、最有效填层厚度、最经济的压实遍数和最佳的机械组合关系。确定填土路基、填石路基、土石混填路基、结构物台背回填、填挖交界铺设土工格栅的施工工艺。3、优先安排施工涵洞、挡土墙等影响填方工期的结构物,以便保证挖方尽早大规模施工,便于土石方调配,有利于填、挖路段平行施工。挖方路基施工方案 1、土方路堑开挖采用分层开挖,自上而下逐层进行,预留保护层,人工挂线刷坡。土方挖运采用履带式挖掘机挖装,自卸汽车运输、推土机配合。路基土方开挖时边坡防护应及时施工做到边施工边防护,以保证路基边坡稳定。2、石质路段开挖时能用机械开挖的采用机械直接开挖,不能用机械开挖时,根据地形地质及挖深选择预裂爆破、控制松动爆破、边坡成型光面爆破进行开挖。在短而浅的路堑地段,用全断面开挖;路堑较深地段采用横向分台阶法开挖。对于傍山路堑采用纵向分段分层开挖。开挖的石方采用挖掘机和装载机装车配重载自卸汽车运输。路基石方开挖时边坡防护应及时施工做到边施工边防护,以保证路基边坡稳定。3、为保证高边坡路堑施工安全及边坡稳定,施工时按”分层开挖、防护紧跟、加强观测”的原则进行施工,边坡开挖一级防护一级。防护排水工程施工方案本标段路基防护及加固形式主要有浆砌片石挡土墙,路基排水有边沟、截水沟,涵洞先行安排施工,保证路基土石方的顺利进行。路堑植物防护做到开挖一段防护一段,并完成永久性排水设施。防护及排水由路基工区负责施工,防护及排水工程紧随路基施工,路基成型一段及时施工一段,特别是路堑边坡防护,做到开挖一级,及时防护一级,减少边坡暴露时间,确保边坡稳定。涵洞施工方案本标段共设钢筋砼盖板涵14道、钢筋砼圆管涵11道,基础、涵台砼在拌和场集中拌和,盖板在预制场预制,汽车吊车安装。桥梁施工方案桩基开挖采用人工开挖,小型机械风镐配合;桥梁墩柱按连系梁节点采用大块钢模分节立模,分次浇筑完成,盖梁、台帽采用搭设门式支架作为平台立盖梁拼装式钢模板一次整体浇筑完成;桥台肋板采用大块钢模立模浇筑完成。基础及下部工程基本按流水作业施工,桩基施工完成后,开始台身、墩柱、墩台帽施工。空心板、箱梁、T梁预制与下部工程同时进行,所有小型构造物的预制构件集中在预制场集中预制。三、主要工程项目的施工方法与技术措施路基土石方工程1、土方路堤的填筑堤填料要求 不使用沼泽土、淤泥、泥炭、冻土、生活垃圾、建筑垃圾、含有树根和易腐朽物质以及有机含量大于5%的土。 液限大于50%、塑性指数大于26的土以及含水率超过规定的土,不得直接作为路堤填料。需要使用时,采取满足设计要求的技术措施处理,经检查合格后方可使用。 路基填方材料的强度符合规范要求。 路堤施工方法 路基填筑按四区段、八流程水平分层填筑施工。四区段:填土、整平、碾压、检测。八流程:施工准备测量放线、基底处理、分层填筑、摊铺平整、碾压夯实、检验签证、路基整形、边坡整形。各区段流程单独作业,不许交叉。基底处理:清除所有非适用材料及其它腐植土。路堤填土高度小于80cm时,对于原地面清理与挖除后的土质基底,将超挖至路床以下80cm,回填优质填料,压实度不小于95%;路堤填土高度大于80cm时,将路堤基底整平处理并在填筑前进行碾压,压实度不小于90%;地面自然横坡或纵坡陡于1:5时,将原地面挖成台阶,台阶宽度不小于1.0m,台阶顶作成2%4%的内倾斜坡。水平分层填筑:填方作业分层平行摊铺,每层采用同一种填料,为保证路堤边缘的压实度,路堤两侧超填50cm宽,完工后刷坡整平边坡。填土路堤分几个作业段施工时,两个相邻段交接处不在同一时间填筑,则先填段按1:1坡度分层留台阶;如两段同时施工,分层相互交叠衔接,搭接长度不小于2m。洒水或晾晒:洒水或晾晒应在平整工作前或伴随平整作业,无论洒水或晾晒,应使填料含水量保持在最佳含水量的2%之间。摊铺整平:用推土机、平地机将填料按合理层厚摊铺平整,以便获得均匀的压实效果。碾压夯实:用振动压路机碾压,按试验段确定的参数碾压,碾压作业时,行间重叠0.51m,碾压区段间重叠2m以上。检验签证:按照设计指标,用灌砂法检测压实度是否合格,路基每填一层都要按检测频率进行检测,并随机进行抽检。路基整形:路基表面做到设计标高后采用平地机刮平,铲下的土不足以填补凹陷时,采用与路基表面相同的填料填平夯实。边坡整形:边坡随填筑逐渐将其夯拍密实,全部路堤填筑完成后,再将坡面整理平顺。2、填石路堤的填筑填料要求 填石路堤的石料来源主要是路堑开挖利用的石料,施工时注意其强度和风化程度是否符合要求。石料强度是指饱水试件的极限抗压强度,填石路堤要求其强度值不小于15Mpa(用于护坡的不应低于20Mpa)。 用于填石路堤的石料在粒径上也有要求。一般情况下,最大粒径不超过层厚的2/3。填石路堤上、下路堤范围内填料粒径最大不超过50cm,路床底面以下40cm范围内,填料粒径应小于15cm,路床填料粒径应小于10cm。 填筑方法 填石路堤采用逐层填筑、分层压实的方法。采用分层填筑方式施工,可分为机械作业和人工作业两种方法。机械施工分层填筑时,分层松铺厚度一般为50cm;施工中安排好石料运行路线,专人指挥,按水平分层,先低后高、先两侧后中央卸料。由于每层填筑厚度较大,故摊铺平整工作采用大型推土机进行,个别不平处应配合人工用细石块、石屑找平,如果石块级配较差、粒径较大、填层较厚,石块间的空隙较大时,可于每层表面的空隙里扫入石渣、石屑、中砂、粗砂,再以压力水将砂冲入下部,重复数次,使空隙填满。人工摊铺填筑填石路堤,当铺填粒径25cm以上石料时,先铺填大块石料,大面向下,小面向上,摆平放稳,再用小石块找平,石屑塞填,最后压实;铺填粒径 25cm以下石料时,可直接分层摊铺,分层碾压。 3、土石路堤的填筑 填料要求 一般情况下,石块强度大于20Mpa时,就不易被压路机压碎,因此当土石混合料中石料强度大于20Mpa时,其粒径不得超过压实层厚度的2/3,超过的予以清除,这有利于压实均匀,并在填筑时,不致使上下层石块重叠,避免碾压时不稳定。当土石混合料中所含石块为软质岩或极软岩(强度小于15Mpa)时,易为压路机压碎,不存在强度较大石块产生的问题,故其粒径可与压实层厚度相同,但不宜超过层厚,超过的应打碎。 填筑方法 土石路堤不得采用倾填方法,只能采用分层填筑,分层压实。 当土石混合料中石料含量超过70%时,应采用人工铺填,即先铺填大块石料,且大面向下,放置平稳,再铺小石块石料、石渣或石屑嵌缝找平,然后碾压。当土石混合料中石料含量小于70%时,可用推土机将土石混合料铺填,每层铺填厚度应根据压实机械类型和规格确定,不宜超过40cm。用机械铺填时注意避免硬质石,特别是集中在一起的尺寸大的硬质石块。 4、高填方路堤 高填方路堤在施工前,应对原地面进行清理,如地基土的强度不符合设计要求,则应进行处理或加固。若基底为斜坡时,应按规定挖好横向台阶。 高填方路堤应采用分层填筑、分层压实的方法施工。在填筑时一定要按路堤高度和边坡度将该层的路堤宽度(包括加宽量)填足,不得缺填,如填到上面才发现路堤填的宽度不够时,边坡补填,则松土不易与原边坡土结合紧密,而且不好压实。 填筑高填方路堤时,每层填筑厚度,根据所采用的填料确定。如填料来源不同,其性质差异较大时,应分层填筑
