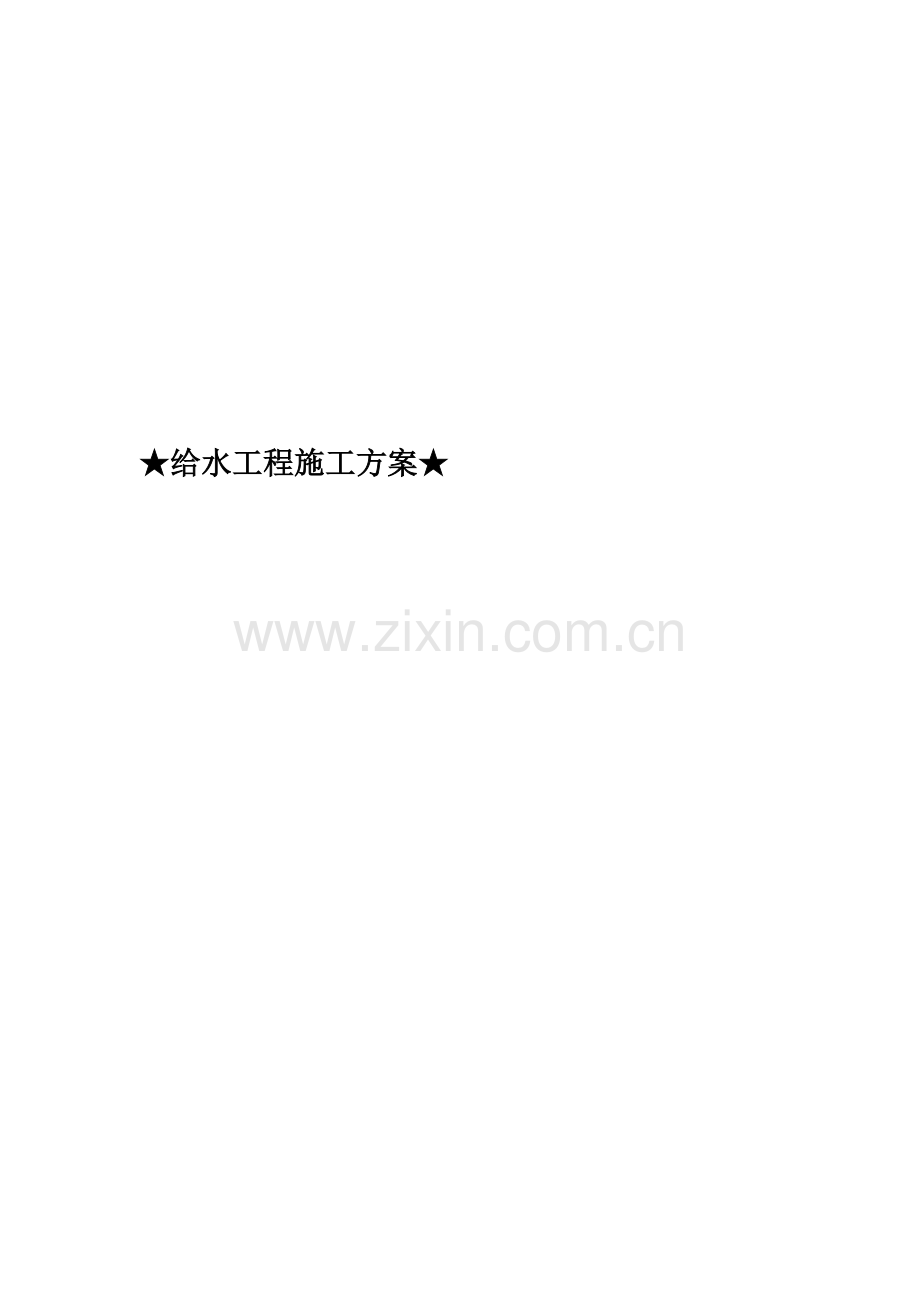

★给水工程施工方案★.doc

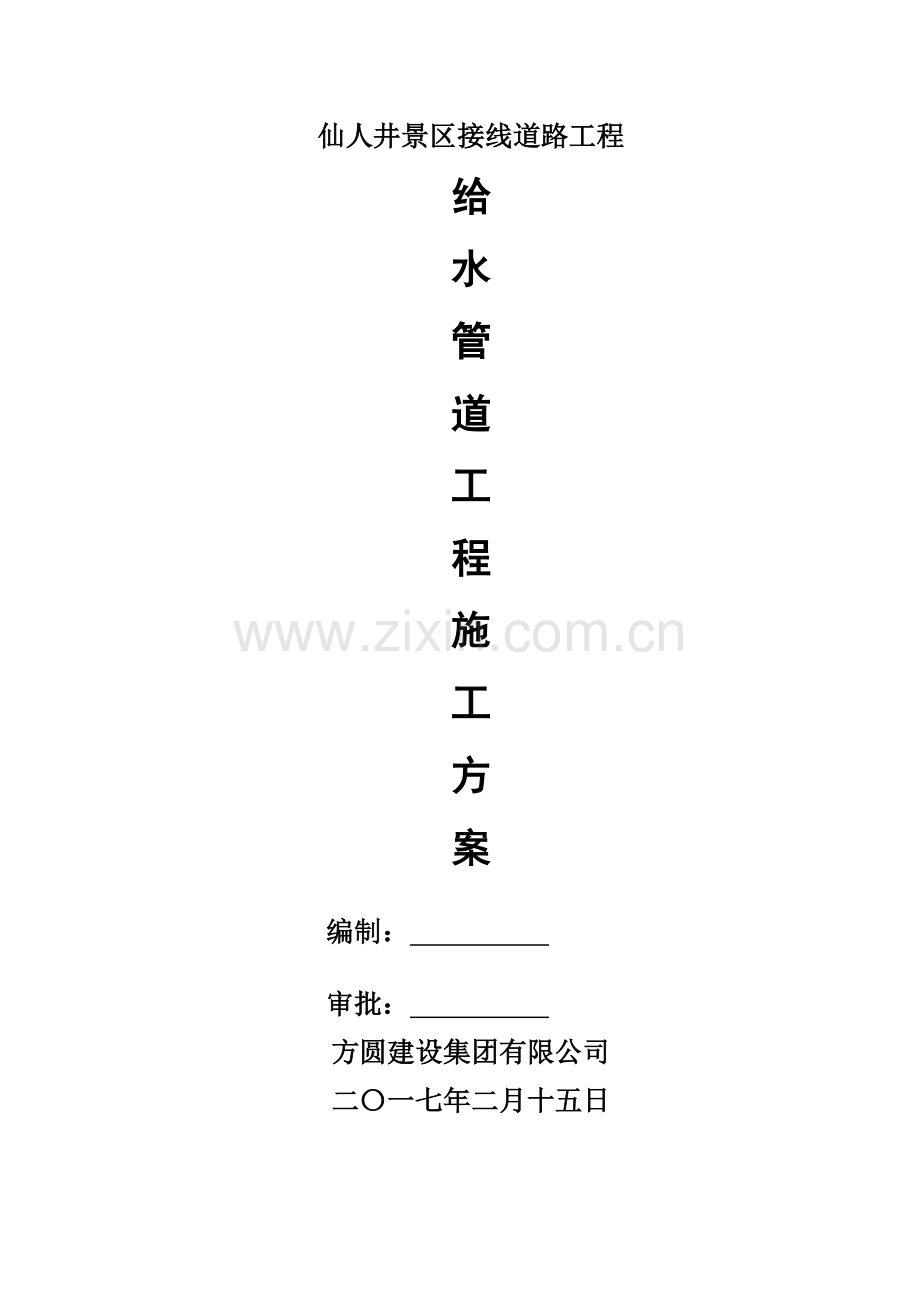

给水工程施工方案方圆建设集团有限公司 给、中水工程施工方案仙人井景区接线道路工程给水管道工程施工方案 编制： 审批： 方圆建设集团有限公司二一七年二月十五日目 录第一章 工程概况4一、工程概况：4二、主要工程数量4三、工程特点4四、施工条件4第二章 施工准备工作计划5一、施工准备5二、人员、材料、机械设备的使用计划5三、项目施工组织机构框图8第三章 施工方案12一、测量放样9二、沟槽开挖10三、管道安装10四、管道接口12五、管道支墩16六、阀门井砌筑、抹灰18七、回填土19八、水压试验20九、清洗、消毒 20第四章 施工进度计划21第五章 质量、安全、文明施工措施22一、质量保证措施22二、安全保证措施23三、文明施工措施24附页1、给水管道施工进度计划表 26第一章 工程概况一、项目位于流水镇东部，其中：西楼路未南北走向，南起于ZX1609线，向北与新港路延伸段交叉，后止于现状流大线，道路全长1439.913m，道路红线宽度40m；新港路延伸段为东西走向，西起于西楼路，止于现状村道，全长344.913m，道路宽度24m。本工程主要建设内容包括：道路工程、交通工程、市政给排水、电力、通讯、道路照明等。给水管道工程设计范围内 西楼路：给水管管径为DN400，道路东侧人行道下距离道路边线1.4米；新港路延伸段：给水管管径为DN200，道路东侧人行道下距离道路边线0.3米。二、主要工程数量1给水管道工程DN200球墨铸铁管704m，DN400球墨铸铁管1419m。三、工程特点1本工程多处于软基路段，沟槽需钢板桩支护，工作难度大。2受施工条件限制，需分阶段性进行施工。四、施工条件本工程可利用所有现状道路进入施工现场。施工用水可从当地供水管道上开口接水。施工用电，可以从变压器现有引入。第二章 施工准备工作计划一、施工准备1组建精干高效的项目经理部（见组织机构框图）。各部门选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，使整个项目经理部管理层人员精干，统一指挥，内外协调，全面负责和加强对该项工程的生产指挥和技术管理工作。2调遣专业性强的作业队伍投入施工，确保整个工程顺利完成。3测量工程师进入施工现场，根据业主提供以及我公司加密闭合的水准点和导线控制点进行管道中心线定位测量，确定原地面高程等，测量资料报监理工程师及业主备案。4工地配备试验工程师1名，并委托*试验室进行各类试验检测。5根据施工要求，组织好施工力量。给排水工程师1人，并配备试验检测人员和技术、管理人员、运输班、电工班、管道安装班、泥工班、机械班、杂工班等。二、人员、材料、机械设备的使用计划（一）主要人员的配置序号岗位名称姓名职务备注1项目经理张雪刚项目经理2技术负责人王秀军技术负责人3施工员曾琼玉施工员4施工员陈良燕施工员5质检员郑祥棋质量员6材料员陈良燕材料员7安全员潘国光安全员8安全员李丽蓉安全员9机管员罗承海机械员10试验员林章福试验员11造价员张继军注册造价师12安全员林志彬安全员13施工员林建明施工员主要班组配备：序号班组人数备注1电工班2人2机械班6人3泥工班5人4管道安装班8人5杂工班5人6钢筋班2人（二）主要材料计划1球墨铸铁管DN2007042球墨铸铁管DN40014193闸阀、排泥阀、排气阀DN50-DN40032个4消火栓SA150/8016个商品砼由商品砼供应商按实际需要供应，其他模板、红砖、铸铁爬梯、钢筋、砂、水泥、碎石等材料按现场实际需求量进场，以满足施工要为原则。（三）主要机械设备计划表序号机械名称型号规格或生产能力数量1履带式单斗挖掘机液压1.0m32台2振动压路机16t1台3蛙式电动夯实机夯能62kgm6台4自卸汽车15t5台5砂浆搅拌机200升1台6钢筋切断机40mm1台7钢筋弯曲机40mm1台8木工圆锯机600mm1台9污水泵1005台10交流电焊机15KVA5台11砼振捣器平板BL112台12砼振捣器插入式D505台三、项目施工组织机构框图项目经理：张雪刚技术负责人：王秀军工程技术管理部质量安全部仙人井景区接线道路工程项目部项目副经理：试验室计划财务部物资设备部综合办公室技术顾问室焊工班钢筋班杂工班管道安装班泥工班机械班电工班第三章 施工方案施工原则：根据工程规模，工期要求，工程特点，施工工艺，合理配备生产要素，坚持高起点，高标准，严要求，按“统一指挥，网络管理，分工负责、全面推进”的施工原则，进行有序施工，统筹安排，齐头并进，充分利用时间、空间相互配合，确保按期全面完成施工任务。由于工期紧，任务重，宜集中力量突击，工序接衔紧凑，组织指挥得当，必要时日夜施工，过路管线尽量安排在晚上施工。工序施工可平行或交叉。工序划分为：测量放样沟槽开挖基坑夯实管道安装阀门井砌筑、抹灰沟槽回填土水压试验管道清洗、消毒。一、测量放样施工前严格按图纸进行放样，根据甲方提供的控制点及我公司加密闭合的控制点用全站仪测定出管道中心线，直线段10M一点，曲线段5M一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线，开挖时，进行跟踪测量，沟底每隔10M测定出一个平面位置及基底面高程控制桩，严格控制好沟槽底的平面位置及高程，用全站仪测出管道定中心的平面位置并测出阀门井的平面位置。管道安装时进行跟踪检查测量，复测管底高程是否与图纸对应，管道施工完毕，应进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。二、沟槽开挖（一）沟槽开挖方法沟槽开挖采用机械开挖，机械挖土时，为防止机械扰动槽底原始土层结构，采用人工清底，在槽底标高以上留出20cm左右的土层，待机械开挖后，用人工清挖至槽度设计高程。开挖后，要保持基础底面干燥。开挖整平后，通知有关部门验槽，若遇到软弱地基时，应先通知监理工程师及业主和质检单位进行现场洽商处理。若遇有地下水时，沿坑底两边基础范围外挖集水沟和和集水坑，使坑壁渗水沿两边集水沟汇合于集水坑，然后用水泵排出坑外，使中间挖土部分处于干处，以提高挖土效率，集水坑坑大小，主要根据渗水量大小而定，深度一般大于0.7m，或大于进水笼的高度，集水坑可用荆笆，竹篾编筐或木笼围护，以防泥砂堵塞吸水龙头。抽水时应有专人负责维护集水沟和集水坑，使其不淤、不堵，能不停地将水排出。管道一侧的工作面宽度（mm）管道结构的外缘宽度D1管道一侧的工作面宽度b1D1500400500D110005001000D115006001500D13000800注：1、槽底需设排水沟时，工作面宽度应适当增加； 2、管道有现场施工的外防水层时，每侧工作面宽度取800mm。沟槽开挖需严格注意：严禁扰动槽底土壤，如发生超挖，严禁用土回填。槽底不得受水浸泡。沟槽允许偏差应符合下表规定。沟槽允许偏差序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺检验每侧计3点三、柔性基础(一) 砂基础：在槽底铺设设计规定厚度（20cm）的碎石灌砂垫层，用平板振动夯夯实1-2遍，压实度达到90%以上。夯实平整后，测中心线，并应预留沉降量。垫层宽度和深度必须严格控制，管道安装及水压试验合格完成后，施工管座及管顶部分回填砂，中粗砂垫层与管座应密实。 四、管道安装1管材要求管材进场时应时行检验，管节安装前应进行外观检查。管道物理性能检验及压力试验要符合施工及设计规范要求。管体外表面应有标记，应有出厂合格证，注明管材型号，出厂水压试验的结果，制造及出厂日期，厂质检部门鉴章；检查防腐层是否有脱落现象；并检查预应力砼管承口、插口尺寸，用专用量径尺量需记录每根管的承口内径，插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。2吊装下管机械下管需采用专用高强尼龙带，以免伤及管身防腐层及混凝土。吊装时应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3稳管管道按照测量工程师测出的管道中心线就位后，为防止滚管，应在管两侧适当加砂袋固定。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管应位后，应进行固定，以防止管子发生位移。稳管时，先检查对口，减少错口现象。管底高程偏差在10mm内，中心偏差不超过10mm。 五、管道接口1、球铸铁管接口采用橡胶圈接口，胶圈应采用耐酸碱腐蚀，耐老化的专用橡胶材料制成。密封圈使用时必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力，几何尺寸等均应符合有关规范及设计规定。密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5%的密封橡胶圈的硬度、压缩率和抗拉力，其值不小于出厂合格证标准。管节对口时，应将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。并将橡胶圈上的粘接物清擦干净，且均匀涂抹非油质润滑剂。插口上套的密封圈应平顺，无扭曲。安管时应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形（大口径）装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翅不扭，均匀一致卡在槽内。特别注意安装顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承口的预定位置。密封圈不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。2、管道防腐：球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二道热沥青防腐六、管道支墩管道安装水平弯头及纵向弯头应设支墩或包封，砼均采用商品混凝土。浇筑砼支墩时，必须立模并控制好支墩标高，采用D50插入式振捣器振捣，杜绝蜂窝、麻面，做到内实外光。砼浇筑完毕，达到一定强度后应及时派专人浇水养生，且经自检及甲方、监理工程师等有关部门验收合格后方可进行下道工序施工。管道接口安装质量应符合下列规定： 管道基础及安装的允许偏差项目允许偏差无压力管道压力管道垫层中线每侧宽度不小于设计规定高程0-15（mm）管道基础混凝土管座平基中线每侧宽度010（mm）高程0-15（mm）厚度不小于设计规定管座肩宽10（mm）-5（mm）肩高20（mm）抗压强度不低于设计规定蜂窝麻面面积两井之间每侧1.0%土弧、砂或砂砾厚度不小于设计规定支承角侧边高程不小于设计规定管道安装（mm）轴线位置1530管道内底高程D10001020D10001530刚性接口相邻管内底错口D100033D100055注：表中D为管道内径（mm）七、阀门井砌筑、抹灰阀门井砌筑、抹灰的砖、砂、水泥及大型圆井、矩型井盖板所用的钢筋应符合国家现行标准。首先将原材料进行有见证送检，待检验合格并设计出施工配合比后方可进行阀门井施工。砌筑前应将砖用水浸透，当混凝土基础验收合格，抗压强度达到2.5MPa,基础面处理平整和洒水湿润后,方可铺浆砌筑。砌筑砂浆严格按设计的配合比配料且搅拌均匀。在井室砌筑时，应同时安装铸铁爬梯踏步，位置应准确，爬梯安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。阀门井砌筑做到砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内平整圆滑，内壁圆顺，抹面压实光洁，无裂缝、空鼓。踏步牢固，井框、井盖安装平稳，井口周围无积水现象。大型圆井混凝土盖板支模时，模板拼装要平整严密，支撑牢固，钢筋要除锈，钢筋搭接长度要符合设计规范要求，砼浇筑要用平板振捣器振捣密实，做到内实外光。阀门井砌筑需作砼、砂浆试块，砂浆试块的留置需每砌筑100m3砌体，或每砌筑段、安装段，留取砂浆试块不得少于一组，每组6块。当砌体不足100 m3时，亦应留取一组试块，6个试块应取同盘砂浆。整个阀门井砌筑各道工序需经自检合格及监理工程师鉴认后方可进行下道工序施工。阀门井的允许偏差应符合下表规定阀门井允许偏差项目允许偏差井身尺寸长度、宽度20直径20井盖与路面高程差非路面50路面5井底高程D100010D100015注：表中D为管内径（mm）阀门井采用地面操作立式阀门井，其在车行道内采用重型复合材料防盗型井盖及盖座，在人行道及绿化带内内采用轻型复合材料防盗型井盖及盖座。在路面及人行道上阀门井其井顶标高以实际路面为准，并做到与路面平接。在绿化带上预留支管阀门井，其井顶标高应高出地面0.05米。排泥、排气阀门井做法与上述相同。八、回填土给水管道铺设后支墩或包封水泥混凝土强度达到70%后进行回填中粗砂，回填料应选用检验合格的中粗砂，不得含有有机杂质，不得采用淤泥或淤泥质土作为填料。回填料应符合设计及施工规范要求，最佳含水率应通过试验确定。回填从管腔两侧同时分层进行夯实。回填中粗砂压实的每层虚铺厚度可按下表进行。回填土每层虚铺厚度压实工具虚铺厚度（cm）木夯、铁夯20蛙式夯、火力夯2025压路机2030振动压路机40回填的夯实采用机械夯实方法。夯实时，管道两侧同时进行，不得使管道移位或损伤。回填压实应逐层进行，管道两侧夯实面的高差不大于300mm，管顶500mm以上回填应分层整平和夯实。采用蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于200mm，且其行驶速度不得大于2km/h。沟槽回填土作为路基的最小压实度由路槽底算起的深度范围（cm）道路类别最低压实度%重型击实标准轻型击实标准80快速路主干道9598次干道9395支路909280150快速路主干道9395次干道9092支路8790150快速路主干道8790次干道8790支路8790注：1、表中重型击实标准的压实度和轻型击实标准的压实度，分别以相应的标准击实试验法求得最大干密度为100%；2、回填土的要求压实度，除注明者外，均为轻型击实标准的压实度。九、水压试验 给水管道安装完毕和回填密实后，应进行管道的水压试验。管道试压长度一般在500米至1000米之间，具体长度以现场实际情况而定。把给水管两端用盲板焊接封住，焊缝饱满不渗水；在试压段管顶开进水孔，并设置闸门开关；在管道最高点及纵向弯头高点处设置排气孔并安上检验标定过的压力表。试验压力钢筒预应力砼管（PCCP）为0.9MPa,焊接钢管、球墨铸铁管为1.0MPa.十、清洗、消毒管道试压合格后应进行清洗和消毒，管道清洗和消毒要符合施工技术规范。第四章 施工进度一、给水管道工程计划30天。（后附施工总进度计划表）二、确保工期措施：1建立健全优质、高效的管理体系；2工程技术人员，施工管理人员在项目经理的带领下，认真分析施工方案，从中选出最有效的方案，加快整个工程的施工进度；3严格按照施工图纸以及有关规范进行施工，避免返工现象出现；4加强机械设备的管理，对机械设备定期检查和及时维修，建立设备档案，保证正常施工运作。5根据进度的安排，由公司生产部门及时提供各工种人员所需数量，由公司人事劳资部门统一安排给项目经理部，各工程人员执证上岗；6根据分项工程的内容和工程量的多少及先后顺序，由公司设备部门集中对施工机械设备统一调配，保证施工需要；7组织有关人员对施工图纸进行材料分析，及时将各种材料规格和数量计划，提供给行政物资部门。第五章 质量、安全、文明施工措施一、质量保证措施1质量目标：分项工程合格率达到100%，单位工程达到优良，满足业主要求。工程质量隐患问题整改率达到100%以上，杜绝重大工程质量事故。2组建一个务实高效，政令通畅的施工组织，管理指挥系统。认真执行施工过程中的各项检查制度，进场材料检验制，施工班组落实自检、互检、交接检的“三检制”，质检人员随班检查，保证每道工序在施工过程中达到合格，为整个工程质量达到优良打下基础。3测量工作由主管测量工程师负责，对坐标，水准点，标高等数据要认真进行核验，做到测量准确无误。4对工程使用的原材料、半成品、成品材料及沟槽挖填认真进行检测，为保证整个工程质量提供准确的数据，检测应严格按照施工程序和国家有关规范执行。5成立创优领导小组，认真执行“六项质量管理标准”。6施工管理人员、技术人员应结合本工程的特点及质量要求，认真进行详细的技术交底，在施工过程中，严格按照施工规范进行施工，并按质量标准进行检查。7加强施工工艺管理，科学地安排施工，保证生产过程的合理性及相对稳定性。8对于钢筋、管材、水泥、砖等材料购买时，必须要有出厂合格证，进场后由试验室进行抽验，发出合格报告后方可使用。9砂浆及砼要严格按照配合比报告进行配料，砂、石要严格按照重量比，在施工过程中，试验人员随时取样作试块，进行强度检验并发出报告，现场必须悬挂配合比牌子。10管道沟槽开挖时，严禁扰动槽底土壤，不得受水浸泡。11严格选用管材，检验不合格和无出厂合格证的管材，不得使用于本工程。12砖砌阀门井及抹面，应做到砂浆饱满。砖砌体与管皮接触处、安爬梯根部、制作脚窝处砂浆应饱满密实。对于管材、井墙等小量渗水，一般可用防水剂配制水泥浆，或水泥砂浆涂刷或勾抹于渗水部位即可。13水压试验必须满足设计规范要求。14管道回填时，应防止管道中心线位移或损坏管道，管道两侧用人工同步回填直至管顶500mm以上，在管顶以上500mm之内，不得回填大于100mm的土块及杂物。在不损坏管道的情况下，可用蛙式打夯机夯实。15认真熟悉与掌握设计要点和施工图纸。施工中应加强与各专业协调配合，及时解决施工中的问题。16严格按照ISO 9002质量保证体系运作。二、安全保证措施1、加强安全生产的思想和知识教育，使“安全第一、预防为主”的思想深入人心，使安全防护知识落实到人，提高安全生产意识。2、积极开展“安全生产竞赛”、“安全知识竞赛”、“安全生产周”和“百日安全无事故”等。3、遵守劳动保护与卫生管理等有关法规，建立安全保证体系，成立以项目经理为组长，质安员、各施工队队长为成员的安全领导小组，负责全工地的安全工作。4、和当地政府，派出所及交通管理部门搞好关系，教育职工严格遵守当地政府 的有关规章及民俗，搞好社会治安。5、电工必须持证上岗，配电系统及电动机具按规定采用接零或接地保护。6、机械操作人员必须持证上岗。机械设备的维修，保养要及时，使设备处于良 好的状态。7、蛙式打夯机操作人员必须穿戴好绝缘用品，操作必须有两人，一人扶夯，一人提电线。蛙式打夯机必须按照电气规定，在电源首端设漏电保护器，并对蛙夯外壳做好保护接地。蛙夯的电气开关与入接线处的连接，要随时检查，避免入接线处因振动、磨损等原因导致松动或绝缘失效。8、2台以上蛙夯同时作业时，左右间距不小于5m，前后不小于10m，相互间的胶皮电缆不要交叉缠绕。蛙夯搬运时，必须切断电源，不准带电搬运，以免造成误动作。9、吊装下管时，必须有专人指挥，严禁任何人在已吊起的构件下停留或穿行，对已吊起的管道不准长时间停在空中。禁止酒后操作吊车。10、在高压线或裸线附近吊装作业时，应根据具体情况停电或采取其他可靠防护措施后，方准进行吊装作业 。11、现况管线拆除、改移，必须有专人进行指挥，严禁非施工人员进入现场。12、沟槽外围搭设不低于1.2m的护栏，道路上要设警示牌和警示灯。13、沟槽外侧临时堆土时，堆土距沟槽上口线不能小于1.0m，堆土高度不得大于1.5m。堆土不得覆盖消火栓、测量点位等标志。14、基槽开挖必须自上而下，分层开挖，严禁掏挖，并按规定放坡。15、所有施工机具、材料进行统一管理，按指定地点合理停放，不准乱放。16、各类车辆司机严格按操作规程进行操作，各自订出安全生产责任制，不得酒后及穿拖鞋上机作业或带病作业。17、做好防洪、防汛、防台风暴雨来临的检查工作，统一指挥，做好抢险准备。四周的排水沟保持通畅。18、做好工地安全防火工作，配备足够的消防器材，为防止火灾，易燃物品按规定堆放整齐。19、做好饮食卫生，防止食物中毒，确保职工健康。三、文明施工措施1、建立文明施工领导小组，对全体员工进行广泛深入的动员，使每个员工明白文明施工的重要性和自己在文明施工中的责任义务，使文明施工的标准人人皆知。2、施工现场应在明显位置标明工程名称、建设单位、质监单位、设计单位、施工单位及施工许可证。3、在旧路破除期间，配备专用洒水车，及时洒水降尘。4、在施工过程中随时对场区和周边道路进行洒水降尘，降低粉尘污染。5、水泥、细颗粒散体材料等，应尽可能在库内存放或用篷布覆盖，运输时要采取防遗洒措施。6、土方运输车辆采取遮盖等措施，出场时清洗轮胎防止污染周围环境。7、采取隔音、降音措施，使机械设备噪声量控制在规定范围内，防止噪声扰民。 8、对于施工机械的油料应集中贮放，废油不得随意乱倒，以免污染环境。9、场区内材料，工具应堆放整齐、美观，砂石料混堆要界限分清，其它设备材料按现场的布置进行存放，适当标识，场内停放机械整齐。10、整个工地现场做到工完场清。每次砼工程施工完，应派专人将散落的砂、石、水泥、砂浆清扫干净；砌砖、抹灰应将落地灰用尽，碎砖，砂浆清完运走。11、施工及生活中的废物、垃圾集中堆放，并及时处理到当地环保部门同意的地点弃置，无法清运的要及时加以掩盖，以防扩散造成环境污染。12、严禁在施工现场斗殴打架及进行“黄、赌、毒”等非法活动。13、施工及生活污水、排水，场内采用明沟加盖板引流，通过预制砼暗管集中排放至市政管网。14、生活区卫生专人负责清扫和现场整理，工程完成后，认真清理现场。15、工地电源线架设要符合安全用电的要求，不得乱拉电线，生活用电要严格管理，不得使用电炉，电热水器烧水，严禁使用煤油炉。16、认真执行中华人民共和国消防条例，实行防火责任制，成立防火检查小组，明火管理小组，业余消防队。27方圆建设集团有限公司
