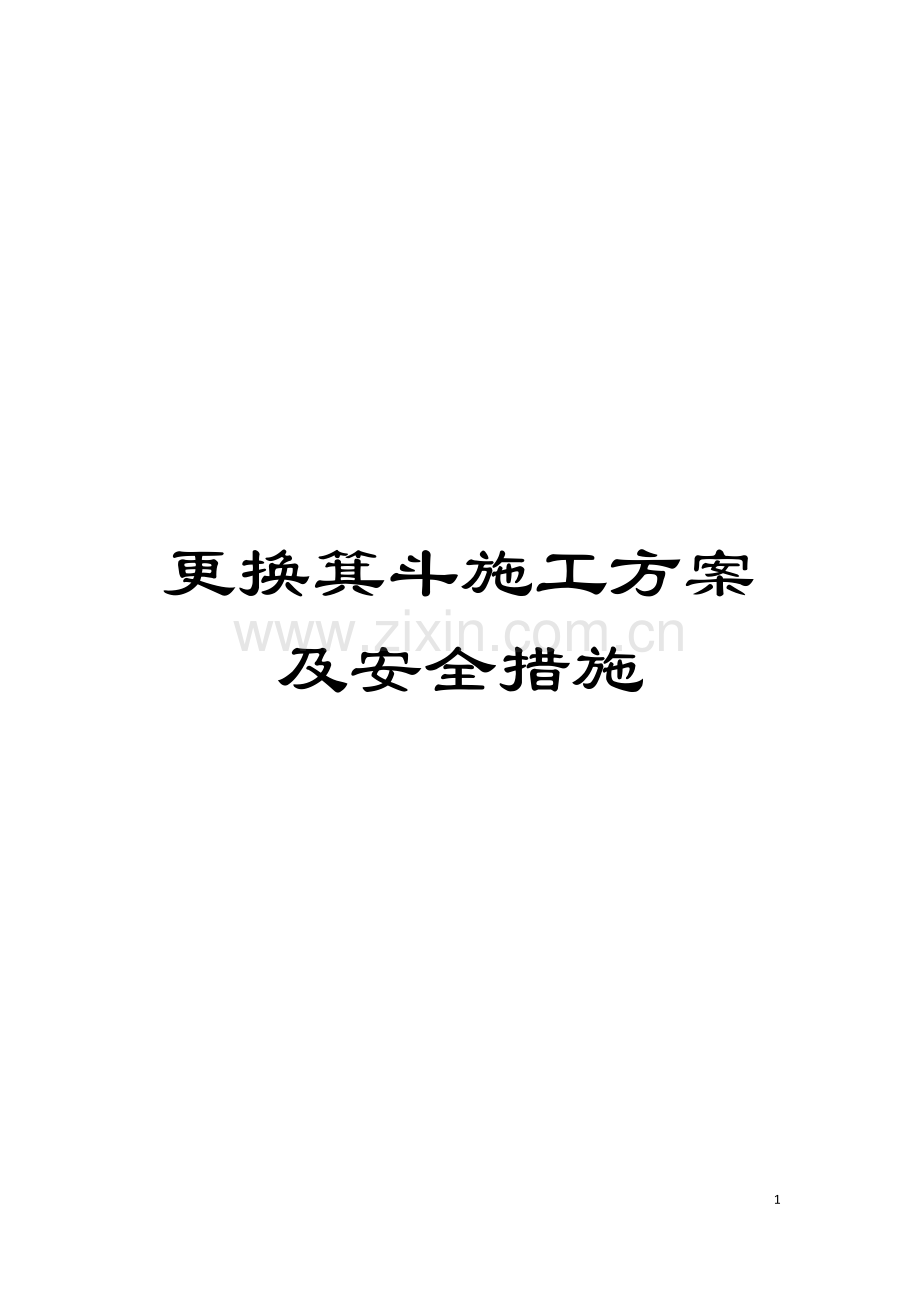

更换箕斗施工方案及安全措施模板.doc

更换箕斗施工方案及安全措施56资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。更换箕斗施工方案及安全技术措施主井北箕斗由于长期使用, 锈蚀、 磨损、 变形严重, 影响正常提升, 而且已到更换期, 因此决定更换, 为确保施工安全特制定如下措施: 一、 施工前准备工作: 1、 先将箕斗提前平放在主井西侧广场, 并于施工前一周, 将箕斗吊入主井塔一楼南侧合适位置, 竖直停放牢靠且用钢丝绳固定在水泥柱上。2、 提前将安装罐耳底座的底板加固, 在原有底板上, 敷一块10mm厚的钢板, 用螺栓带紧, 四周用电焊焊实。3、 提前将12个罐耳底座安装到位, 焊接牢固。4、 在主井西侧广场( 距井口20m位置) 安装一台14t回柱机, 并在施工前一周换上新钢丝绳并调试好。5、 提前对-2m位置罐道梁进行加固, 分别与上道梁和下道梁用两根I12工字钢打点柱焊接, 同时工字钢上端焊上巴掌铁用螺栓与上道梁上紧, 在北箕斗东西两侧-2m钢梁上分别焊上两根I45工字钢且工字钢与罐道焊牢, 如图( 一) 所示。6、 提前将两套单组导向轮, 以及两根I40的工字钢, 用十楼行吊运至五楼。施工前棚好两根工字钢, 安装好导向轮, 钢梁与钢梁之间、 钢梁与井架梁之间用螺栓、 套管及U型卡、 钢板固定牢靠。7、 提前打开起吊孔的盖板, 32t行吊钩头从起吊孔下到五楼, 用一个10t的导向滑子挂在勾头上, 起吊用24.5mm的钢丝绳经过导向轮、 两套三轮起重滑车形成滑轮组。8、 施工前在北箕斗下半部分的上端南北侧分别割两个起吊孔。9、 提前在井口东侧固定一个地锚, 施工前挂上一个10t的导向滑子。10、 提前检修好主井六楼的调度绞车, 并更换好新钢丝绳。11、 提前检修好主井十楼的行吊, 确保行吊在施工过程中安全运转。12、 施工前清理干净井口套架梁上的杂物, 并将箕斗放空, 同时冲刷干净箕斗内、 外的浮煤及浮矸。13、 提前将北箕斗悬挂卸压至最大行程, 而后打压300mm。14、 提前将施工所需工器具及材料准备好。( 材料工器具见附表) 15、 提前在距井口7.5m的钢梁位置用槽钢、 木板加工好平台并加固牢靠且不影响正常走勾。16、 提前安装好信号系统, 十、 六、 五、 三、 一楼各安装一台声光信号机。并准备好足够的备用声光信号机。17、 提前检修好五楼的打压油泵, 并备好备用油泵及足够的液压油。18、 提前将井口-2m、 -4m罐道梁的牛腿螺栓紧固一遍。二、 施工步骤: 1、 北箕斗顶部停在上井口, 将麻绳放在北箕斗顶部, 人员进入箕斗顶部, 北箕斗慢下, 顶部到达-2m处罐道梁下方0.5m 时停车。上井口施工人员将搭工作平台用架板用麻绳打四个倒爬拴牢, 由南箕斗侧下放至搭平台位置, 箕斗顶部人员将架板东西方向平放好, 南箕斗主提升绳以北至北箕斗侧铺满。两头用麻绳与罐道梁捆绑牢固。架板之间绑扎牢靠且不能出现探头板, 不能影响主提升绳运行。2、 平台搭好后, 北箕斗慢上至顶部到达上井口, 人员撤出箕斗, 北箕斗慢下至安全蓬顶部停在上井口, 施工人员拆除悬挂油管护板。然后北箕斗慢上至箕斗顶部到达上井口, 拆除箕斗安全蓬。3、 施工人员在上井口拆除上端六个滚动罐耳, 拆罐耳时必须用钢丝绳留好后方可进行。4、 拆完罐耳后, 施工人员进入箕斗顶部, 利用箕斗顶部的两根槽钢由下往上拆除四根套架梁。拆套架时先将槽钢伸出托住罐道梁, 施工人员用气割割断连接螺栓, 用大锤将套架梁砸出, 箕斗慢下至井口, 拿出钢梁( 提前在套架下端割好出钢梁的口) 。利用相同的办法拆除其它罐道梁。5、 拆罐道时, 用绳套、 马镫、 六楼调度绞车与罐道连接牢靠, 罐道的下端经过绳套与主井西侧回柱机勾头连接, 拆除罐道螺栓后, 松小绞车, 拉回柱机, 将罐道拉出主井塔, 放在不影响施工位置。用气割从井口割断井口上一段罐道。6、 拆完套架梁及罐道后, 北箕斗慢下, 当底罐耳到达井口位置时, 施工人员拆除箕斗下部六个滚动罐耳。7、 用15.5mm、 长10m的钢丝绳套一端固定在箕斗内, 另一端经过马镫、 绳套与长4.65m的I40工字钢连接牢靠( 提前在工字钢上割好起吊孔) , 工字钢一端用麻绳留好。北箕斗慢上, 工字钢完全进入井筒时慢落箕斗, 当工字钢落在梁上时调正工字钢的位置。继续落箕斗直至工字钢完全落在梁上, 拆除马镫、 绳套。用同样的方法棚另一根I40工字钢、 六根1.5m长的I32工字钢、 三根I25工字钢。两根I40工字钢之间用套管连接牢靠, 两端用木楔塞牢。每根尾绳两侧的I32工字钢用套管连接牢靠。8、 将棚箕斗的专用轨道用吊车运至井口, 用起吊绳套一端与轨道东端连接牢靠, 北箕斗慢上轨道向东移动, 当轨道进入井筒时慢落箕斗轨道棚在井口位置。轨道与东西侧地脚螺栓连接牢靠, 中间用三个套管焊接牢靠。9、 北箕斗慢下距钢梁200mm位置停车。( 绞车速度不得超过0.2m/s) 此时通知十楼在北侧卡固绳器, 每根绳卡四副固绳器, 固绳器每根螺栓用力矩扳手紧到370NM。悬挂卸压至箕斗距轨道100mm时停止卸压。10、 工作人员下到井口工作平台固定尾绳, 从每根尾绳悬挂的桃型环内, 东西方向穿一根I25的工字钢, 继续卸压至尾绳的连接板不再受力为止。11、 观察棚尾绳的工字钢、 钢梁是否正常, 没有问题的情况下拆除尾绳的销轴及连接板装置。继续卸压至箕斗底完全落在钢梁上主绳不再受力为止。12、 工作人员上到7.5m 工作平台用气割拆除联接螺栓及联接板, 悬挂打压至最小行程, 此时箕斗的上半部分与下半部分分开600mm。13、 把两侧悬挂油缸的分阀全部关上, 打开总阀及中间四个油缸的阀卸压, 使中间的四根钢丝绳不再受力。打下与箕斗连接的销轴, 把四根钢丝绳拉到北侧固定好。安装好中间的导向轮及滑轮组, 如图( 二) 、 ( 五) 所示。 14、 滑轮组钩头从箕斗西侧的窗口下到箕斗中间部位, 用绳套从中间的起吊孔穿过两端与滑轮组钩头连接牢靠, 箕斗下端西侧与回柱机钢丝绳连接牢靠( 提前割好起吊孔) , 如图( 三) 。15、 开行吊使箕斗慢上, 同时开回柱机使箕斗向西移动, 箕斗底接触轨道时, 开行吊慢放箕斗至轨道上停车。16、 把起吊绳套安在北侧起吊孔与滑轮组钩头连接好, 开行车使箕斗慢上, 同时开回柱机使箕斗向西侧慢慢移动, 当箕斗移出井筒时, 慢放箕斗在轨道上。17、 收滑轮组把导向滑子从钩头上摘下, 开行车使钩头至箕斗下半部分, 起吊绳套穿过中间起吊孔与行车钩头连接, 开行车把箕斗吊到门口。用吊车把箕斗吊至井塔外。18、 安好滑轮组, 用马镫、 起吊绳套与箕斗中间两个销孔连接好, 开行车使两侧悬挂不受力为止。打下两侧两个悬挂销轴。19、 开行车使箕斗慢下, 当箕斗下至距钢梁500mm时停车。回柱机钢丝绳与箕斗连接好, 开行车使箕斗慢下, 同时开回柱机使箕斗向西移动直至移出井口。20、 用行车把箕斗吊到大门口, 用吊车吊出井塔。21、 用绳套、 马镫与行车钩头连接好, 把新箕斗上斗箱吊到钢梁上使跑车跑轮进入钢梁滑道。回柱机钢丝绳经过东侧导向滑子与箕斗底部( 提前割好眼) 连接好, 开回柱机使箕斗慢慢地向东移动, 同时慢开行车使钢丝绳保持受力, 把上斗箱移到井筒一部分, 如图( 四) 。然后摘下行车钩头移至大门口。22、 用吊车将箕斗下斗箱移到大门口, 用绳套、 马蹬将行车钩头与斗箱连接好, 把新箕斗下斗箱吊到主井塔一楼南侧合适位置, 竖直停放牢靠且用钢丝绳固定在水泥柱上, 摘下行车钩头。然后施工人员拆除箕斗内部的支撑钢梁。23、 开行车使钩头到五楼, 挂上滑轮组, 把滑轮组钩头放到箕斗顶与起吊绳套连接好, 开行车使钢丝绳受力为止。同时开回柱机使箕斗慢慢地向东移动, 直至把箕斗完全吊入井筒。24、 开行车使钢丝绳受力, 用六楼调度绞车、 马镫、 绳套、 气割、 回柱机拆除运输用槽钢及承载小车。( 1) .用调度绞车钢丝绳与槽钢起吊孔连接好, 开绞车使钢丝绳受力, 卸下连接螺栓, 槽钢底端用麻绳连接好, 开调度绞车松槽钢同时用人向外拉至井口, 收到西侧广场。用同样的方法收另一根。( 2) .用回柱机钢丝绳与承载小车连接好, 开回柱机把小车拉出。25、 开行车把箕斗吊到悬挂位置经过销轴、 轴套分别与两侧两个悬挂连接好( 用合格的新销轴) 。开行车慢放箕斗使行车起吊钢丝绳不受力为止。卸下起吊绳套、 马镫, 打下起吊用轴套, 安装好新轴套, 连接好打压油管、 油泵。26、 用行车从起吊孔把下斗箱吊到井口放到钢梁上, 再把行车开到五楼与滑轮组连接好。滑轮组的钩头从上斗箱东侧孔下到下斗箱的上端与起吊绳套连接好, 开行车使钢丝绳受力为止。27、 回柱机钢丝绳经过导向滑子与承载小车连接好, 开回柱机使小车向东移动, 同时开行车保持起吊绳受力。一直把下斗箱运到井筒内与上斗箱对齐。28、 用调度绞车钢丝绳与上两侧的两根槽钢连接好用上劲, 卸下连接螺栓, 开调度绞车把两侧的两根槽钢, 同时用人向外拉直至把两侧的两根槽钢, 收到进口。利用同样的办法收两侧的两根槽钢, 用回柱机收承载小车。29、 打开油缸的阀门使悬挂卸压, 当上斗箱落到下斗箱上时停止卸压。检查各连接螺孔是否对齐, 否则经过稳车和悬挂油缸进行调整直至对齐。检查校验上下斗箱的各个平面是否在同一平面( 先在上部一个平面内找出两个基准点, 用两个线长18m的重锤分别放在两个基准点上, 观察线和平面接触的情况) , 否则再重新调整。30、 上下两斗箱调整好后用30条M16*40、 48条M20*60的连接螺栓、 4块连接板把上下斗箱连接好。31、 再分别卸下M20*60的螺栓, 安装48条大六角头高强度螺栓。32、 所有的螺栓连接好后, 收滑轮组, 连接中间的四个悬挂销轴。开油泵给悬挂油缸打压使主绳受力为止。33、 利用撤除上斗箱承载车的办法撤除下斗箱的承载车。34、 打开悬挂油缸的各个阀卸压至箕斗落在合适位置, 安装好尾绳悬挂的销轴、 连板。35、 主绳悬挂油缸打压使棚尾绳的钢梁不在受力为止, 撤除棚尾绳的I25工字钢, 十楼拆除固绳器。36、 收滑轮组、 打压油泵、 清理井筒内的一切杂物。开绞车北箕斗慢上距井口2m位置停车。用气割割开两轨道的连接管,用箕斗分别回收轨道、 棚尾绳的工字钢。安装好井口位置的一段罐道。37、 施工人员站在箕斗顶部, 开绞车至箕斗顶到11m钢梁处停车, 用调度绞车把罐道吊到位, 用葫芦调整罐道的位置, 上好上面两道梁的罐道螺栓。用调度绞车、 箕斗分别安装下面的四根罐道梁, 同时安好各梁的罐道螺栓。在两罐道的结合处用电焊机焊牢。38、 把箕斗底放在井口位置, 安装下侧六个滚动罐耳及下侧的两个导向罐耳, 安好后箕斗慢下分别安装中间的四个弹性缓冲罐耳, 最后安装上层的六个滚动罐耳及两个导向罐耳。安装后调整好罐耳的间隙。39、 回收五搂的工字钢、 导向滑子、 滑轮组、 井口搭工作平台用的木版, 撤除7.5m 处工作平台, 清理工作现场。40、 绞车分别以0.5m/s、 2m/s、 全速试运行两个循环, 无问题后分别半载、 全载试运行1小时, 无问题后正常提升。三、 安全注意事项1. 施工前清理井口、 井塔各层及井筒套架梁杂物以防坠物伤人。2. 施工过程中的工器具、 绳套、 必须提前检查校验确认无问题后方可投入使用。3. 所用绞车使用前必须检查刹车车闸, 安全闸及控制回路是否合格, 否则不允许投入使用。4. 施工前全面检查提升机及各控制部分, 确保换箕斗工作顺利进行, 施工中必须安排有经验的司机开车, 持证上岗, 1人开车1人监护。5. 施工时信号安排专人负责, 信号规定为: 一停、 二提、 三放, 所发信号一定清晰、 明确, 信号不清楚不准开车。语言信号必须复读对方信号确认无误后方可开车, 井筒内作业时用对讲机且必须有备用对讲机。同时在主井塔1楼、 5楼分别安装一部直通电话。6. 新、 旧箕斗吊到井口放置时必须放平、 放稳且用绳套固定在梁上以防倾倒伤人。7. 新箕斗两部分对接时必须对准、 对齐后方可连接。8. 施工中提升机停止运行时, 必须拉下绞车闭锁, 并派专人负责。9. 使用行车时, 现场必须有三人, 1人操作按钮, 1人监护, 1人在电源开关处负责应急情况下停车。10. 主井塔盖板拆除后, 南北两侧必须用麻绳封好, 并挂上警示牌。11. 施工时施工现场严禁非施工人员出入逗留, 下井口东西侧门关好并安排专人负责, 洗煤厂及大门设警戒线。12. 井筒及井口工作人员必须扎好合格安全带且生根在与自己无相对位移处, 戴安全帽, 穿防滑鞋。13.施工中所用的工具必须拴安全绳, 小型工具系在手腕上, 大型工具系在套架梁上, 所用的小型零部件、 工具用工具包盛放。14.施工中电梯由专人操作, 持证上岗15.患有心脏病、 高血压等疾病人员严禁井筒及高空作业, 施工中严禁喝酒, 精力不集中, 思想有情绪严禁参加施工。 16.施工时听从现场施工负责人的统一指挥, 现场交接班提前半小时到达施工现场且有现场施工负责人强调安全注意事项。17.施工时严禁上下平行作业。18.施工时烧电气焊, 另行编制烧焊措施, 并严格按措施执行。19.所有参加施工人员必须认真学习本措施, 并经考试合格鉴字后方可参加本次施工。四、 技术数据校验1、 棚尾绳钢梁及强度校验 ( 1) 棚尾绳用钢梁为井筒内罐道梁与热轧型钢, 每根罐道梁所受载荷为16.25t弯矩最大载荷为 c点Mmax =2PC2b2/L=2*1.625*10 4*852*3352/4203=354917kgf.cmWx=(bh3-b1h13)/6h=(15*253-14*143)/6*25=272.26cm3max=Mmax/Wx= 354917/272.26=1304kgf/cm2= kgf/cm2MMmaxP=1.625*104kgft850335baACB420Lh1h( 2) 罐道梁螺栓抗剪切应力核算: 每条螺栓所受剪切力Q=1.625*104kgf b螺栓受剪切面积为A=*(2.7/2)cm2b1=Q/A=338kgf/cm2=1100kgf/cm2螺栓剪切应力核算符合要求2、 安装天轮用钢梁弯曲强度校验P=1*104kgf钢梁受力情况经简化后如图(1)所示:p=1*104kgfaba=b=210cm L=420cmMmax=2pa2b2/L3kgf.cmL=420经查I40工字钢Wx=1090cm3max=Mmax/Wmax=481kgf/cm2= kgf/cm2Mmax伸出端抗弯强度校验M钢梁受力情况经简化如图(2)所示: Mmax=m0=p.L=1*104kgf.100cm=1*106kgf.cmWx=100cm3(1)max=106/1090=917kgf/cm2= kgf/cm2a=100cm经校验抗弯强度符合要求3、 钢丝绳系数校验旧箕斗自重33.839t,新箕斗重38.9t每节最大重量按20t,起吊钢丝绳用p=1*104kgfM024.5mm,抗拉强度1519 破断力总和为M347900N。选用双轮滑轮组, 每根绳受力X为5t( 2) 安全系数为: n=347900/50000=6.96满足使用要求起吊绳套用24.5mm钢丝绳两根 n=347900*4/20*10000=6.96 满足使用要求起吊钢梁绳套用15.5mm绳套, 最大破断力为135730N, 最大起重量1t n=135730/10000=13.66 符合使用要求六、 劳动组织: 项目总负责人: 杨庆平 技术总负责人:陆玉敏 大白班 施工负责人: 刘同宝 张 勇 安全负责人: 吴庆顺 刘长栋大夜班 施工负责人: 李延文 夏德成 安全负责人: 陈绪元 田敬水施工人员: 大筒、 安装队、 机电修, 合计50人。 施工工序表 序号施工内容施工时间段计划时 间实际时 间1. .在井口南箕斗侧用木板搭工作平台7: 008: 301.52.拆除悬挂油管护板、 安全蓬8: 3010: 3023.在上井口拆除上端六个滚动罐耳10: 3012: 3024.利用箕斗由下往上拆除四根套架梁。用绳套、 马镫、 六楼调度绞车拆除罐道12: 3016: 3045.拆除箕斗下部六个滚动罐耳16: 3018: 3026.用钢丝绳套、 箕斗、 马镫棚长4.65m的两根I40工字钢、 六根1.5m长的I32工字钢、 三根I25工字钢18: 30 22: 3047.用起吊绳套、 北箕斗棚井口两根轨道22: 30 第二天 0: 30 28.十楼在北侧卡固绳器, 悬挂卸压至箕斗距轨道100mm时停止卸压。0: 30 2: 3029.悬挂继续卸压至尾绳的连接板不在受力, 拆除尾绳的销轴及连接板装置。继续卸压至箕斗底完全落在钢梁上主绳不受力2: 30 7: 30510.工作人员上到7.5m 工作平台, 拆除联接螺栓及联接板, 悬挂打压至最小行程。7: 30 11: 30411.中间四个油缸卸压, 安装好钢梁、 中间的导向轮及滑轮组11: 3014: 30312.滑轮组钩头与起吊绳套连接, 箕斗下端西侧与稳车钢丝绳连接牢靠( 提前割好起吊孔) 。14: 30 15: 30113.开行吊、 回柱机使箕斗向西移动, 箕斗底接触轨道时, 开行吊慢放箕斗至轨道上停车。把起吊绳套安在东侧起吊孔与滑轮组钩头连接好, 把箕斗移出井筒慢放在轨道上。15: 30 21: 30614.收滑轮组、 导向滑子, 开行车使钩头从起吊孔至把箕斗吊到门口。用吊车把箕斗吊至井塔外。21: 30 23: 30215.利用相同的方法把上斗箱吊出23: 30 第三天7: 30816.用绳套、 马镫、 行车、 稳车把箕斗吊到轨道上, 开稳车使箕斗慢慢地向东移动, 把上斗箱移到井筒内。7: 30 13: 30617.用吊车将箕斗下斗箱移到大门口, 用绳套、 马蹬将行车钩头与斗箱连接好, 把新箕斗下斗箱吊到主井塔一楼南侧合适位置, 竖直停放牢靠且用钢丝绳固定在水泥柱上, 摘下行车钩头。然后施工人员拆除箕斗内部的支撑钢梁。13:3015:30218.施工人员拆除箕斗内部的支撑钢梁。15:3018:30319.用六楼调度绞车、 马镫、 绳套、 气割、 稳车拆除运输用槽钢及承载小车。15: 30 19: 30420.开行车把箕斗吊到悬挂位置经过销轴、 轴套分别与两侧两个悬挂连接好( 用合格的新销轴) , 安装好新轴套, 连接好打压油管、 油泵。19: 30 22: 30321.用行车把下斗箱吊到井口放到钢梁上, 再把行车与滑轮组连接好。滑轮组的钩头从上斗箱东侧孔下到下斗箱的上端与起吊绳套连接好, 开行车把下斗箱运到井筒内与上斗箱对齐。22: 30第四天 3: 30522.用调度绞车、 回柱机回收承载小车、 槽钢。3:30 7:30423.打开油缸的阀门使悬挂卸压, 使上斗箱与下斗箱对齐。上下两斗箱调整好后用30条M16*40、 48条M20*60的连接螺栓、 4块连接板把上下斗箱连接好。再分别卸下M20*60的螺栓, 安装大六角头螺栓。7: 30 16: 30924.所有的螺栓连接好后, 收滑轮组, 连接中间四个悬挂销轴。开油泵给悬挂油缸打压使主绳受力为止。16: 30 19: 30325.利用撤除上斗箱承载车的办法撤除下斗箱承载车19:30 21:30226.打开悬挂油缸的各个阀卸压至箕斗落在合适位置, 安装好尾绳悬挂的销轴、 连板。21: 30 第五天2: 30527.主绳悬挂油缸打压使棚尾绳的钢梁不在受力为止, 撤除棚尾绳的I25工字钢, 十楼拆除固绳器。2: 30 7: 30528.收滑轮组、 打压油泵、 清理井筒内的一切杂物。用箕斗分别回收轨道、 棚尾绳的工字钢。安装好井口位置的一段罐道。7: 30 11: 30429.利用绞车、 调度绞车、 葫芦分别安装罐道、 四根罐道梁, 同时安好各梁的罐道螺栓两罐道的结合处用电焊机焊牢。11: 3016: 30530.安装下侧六个滚动罐耳及下侧的两个导向罐耳、 中间的四个弹性缓冲罐耳, 上层的六个滚动罐耳及两个导向罐耳。安装后调整好罐耳的间隙16: 30第六天0: 30831.回收五搂的工字钢、 导向滑子、 滑轮组、 井口搭工作平台用的木板, 撤除7.5m 处工作平台。0: 30 4: 30432.绞车分别以0.5m/s、 2m/s、 全速试运行两个循环, 无问题后分别半载、 全载试运行1小时, 无问题后正常提升。4: 30 7: 002.533.合计120小时. 箕斗 专用棚箕斗钢梁 井口 套管1010 960 尾绳桃形环 I12工字钢 I25工字钢 套管 I32工字钢 I40工字钢 I45工字钢-2m-4m ( 一) 棚尾绳示意图 63.472米 行车 主井塔十楼 起重滑车 27.4米 导向轮 导向轮 主井塔五楼 I40 双轮起重滑车 双轮起重滑车 箕斗( 五) 起吊示意图 双滑轮组勾头 32t行车勾头 旧箕斗下部 14t回柱机 专用棚箕斗钢梁( 三) 出旧箕斗示意图 双滑轮组勾头 32t行车勾头 箕斗上部 滑靴 14t回柱机 滑子 专用棚箕斗钢梁( 四) 进新箕斗示意图( 二) 五楼钢梁及导向轮布置图 导向轮 I40工字钢 西 罐道 四角罐道 4015 南 北 东 2355 ( 六) 井塔布置示意图 63.472m滚筒 54.975m ti滚筒 51.00m导向轮 45.80m 39.60m 34.00m 27.4m 20.4m 12.75m北箕斗 6.45m +0.00m更换箕斗用材料及工器具明细表名 称数量名 称数量名 称数量14t回柱机1台斜垫圈200个24.5钢丝绳套24.5钢丝绳200m垫圈200个5.1m2根棚箕斗钢梁2根导向罐耳4个2m2根地锚1个弹性缓冲罐耳8个20m2根10t滑子1个单轮滚动罐耳8个2t手拉葫芦2个调度绞车1部双轮滚动罐耳4个氧气乙炔5套I40工字钢25m罐耳底座12个电焊机2台I32工字钢6m连接筋板8块撬棍6根I25工字钢3m高强度绞制螺栓60条打压油泵2台导向轮2个下悬挂连扳12块手钳10把M20*825双头螺栓5根下悬挂销轴12条50*250*5000架板20块长665套管5根套24个8#铁丝20kgM27*150螺栓20条间隔套12个保险带60条M27螺帽40个上悬挂销轴6条M16*40螺栓60条M20*110螺栓20条套6个15.5钢丝绳套4根M20螺帽500个麻绳500m40t吊车1台U型卡4个手锤10把短架板20块I12工字钢4.6m大锤6把M20*640双头螺栓6根固绳器24套M20*650双头螺栓6根力矩扳手1把长520套管6根12扳手20把长440套管6根15扳手20把M20*180螺栓150条27-29梅花扳手10把斜铁40快2022梅花扳手10把更换主井南箕斗施工措施主井南箕斗由于长期使用, 锈蚀、 磨损、 变形严重, 影响正常提升, 而且已到更换期, 因此决定更换, 为确保施工安全特制定如下措施: 三、 施工前准备工作: 1、 先将箕斗提前平放在主井西侧广场, 并于施工前一周, 将箕斗吊入主井塔一楼南侧合适位置, 竖直停放牢靠且用钢丝绳固定在水泥柱上。2、 提前将12个罐耳底座安装到位, 焊接牢固。3、 在主井西侧广场( 距井口20m位置) 安装一台14t回柱机, 并在施工前一周换上新钢丝绳并调试好。4、 提前对-2m位置罐道梁进行加固, 分别与上道梁和下道梁用两根I12工字钢打点柱焊接, 同时工字钢上端焊上巴掌铁用螺栓与上道梁上紧, 在南箕斗东西两侧-2m钢梁上分别焊上两根I45工字钢且工字钢与罐道焊牢, 如图( 一) 所示。5、 提前将两套单组导向轮, 以及两根I40的工字钢, 用十楼行吊运至五楼。施工前棚好两根工字钢, 安装好导向轮, 钢梁与钢梁之间、 钢梁与井架梁之间用螺栓、 套管及U型卡、 钢板固定牢靠。6、 提前打开起吊孔的盖板, 32t行吊钩头从起吊孔下到五楼, 用一个10t的导向滑子挂在勾头上, 起吊用24.5mm的钢丝绳经过导向轮、 两套三轮起重滑车形成滑轮组。7、 施工前在南箕斗下半部分的上端南南侧分别割两个起吊孔。8、 提前在井口东侧, 施工前挂上一个10t的导向滑子。9、 提前检修好主井六楼的调度绞车, 并更换好新钢丝绳。10、 提前检修好主井十楼的行吊, 确保行吊在施工过程中安全运转。11、 施工前清理干净井口套架梁上的杂物, 并将箕斗放空, 同时冲刷干净箕斗内、 外的浮煤及浮矸。12、 提前将南箕斗悬挂卸压至最大行程, 而后打压300mm。13、 提前将施工所需工器具及材料准备好。( 材料工器具见附表) 14、 提前在距井口7.5m的钢梁位置用槽钢、 木板加工好平台并加固牢靠且不影响正常走勾。15、 提前安装好信号系统, 十、 六、 五、 三、 一楼各安装一台声光信号机。并准备好足够的备用声光信号机。16、 提前检修好五楼的打压油泵, 并备好备用油泵及足够的液压油。17、 提前将井口-2m、 -4m罐道梁的牛腿螺栓紧固一遍。四、 施工步骤: 1、 南箕斗顶部停在上井口, 将麻绳放在南箕斗顶部, 人员进入箕斗顶部, 南箕斗慢下, 顶部到达-2m处罐道梁下方0.5m 时停车。上井口施工人员将搭工作平台用架板用麻绳打四个倒爬拴牢, 由南箕斗侧下放至搭平台位置, 箕斗顶部人员将架板东西方向平放好, 南箕斗主提升绳以南至南箕斗侧铺满。两头用麻绳与罐道梁捆绑牢固。架板之间绑扎牢靠且不能出现探头板, 不能影响主提升绳运行。2、 平台搭好后, 南箕斗慢上至顶部到达上井口, 人员撤出箕斗, 南箕斗慢下至安全蓬顶部停在上井口, 施工人员拆除悬挂油管护板。然后南箕斗慢上至箕斗顶部到达上井口, 拆除箕斗安全蓬。3、 施工人员在上井口拆除上端六个滚动罐耳, 拆罐耳时必须用钢丝绳留好后方可进行。4、 拆完罐耳后, 施工人员进入箕斗顶部, 利用箕斗顶部的两根槽钢由下往上拆除四根套架梁。拆套架时先将槽钢伸出托住罐道梁, 施工人员用气割割断连接螺栓, 用大锤将套架梁砸出, 箕斗慢下至井口, 拿出钢梁( 提前在套架下端割好出钢梁的口) 。利用相同的办法拆除其它罐道梁。5、 拆罐道时, 用绳套、 马镫、 六楼调度绞车与罐道连接牢靠, 罐道的下端经过绳套与主井西侧回柱机勾头连接, 拆除罐道螺栓后, 松小绞车, 拉回柱机, 将罐道拉出主井塔, 放在不影响施工位置。用气割从井口割断井口上一段罐道。6、 拆完套架梁及罐道后, 南箕斗慢下, 当底罐耳到达井口位置时, 施工人员拆除箕斗下部六个滚动罐耳。7、 用15.5mm、 长10m的钢丝绳套一端固定在箕斗内, 另一端经过马镫、 绳套与长4.65m的I40工字钢连接牢靠( 提前在工字钢上割好起吊孔) , 工字钢一端用麻绳留好。南箕斗慢上, 工字钢完全进入井筒时慢落箕斗, 当工字钢落在梁上时调正工字钢的位置。继续落箕斗直至工字钢完全落在梁上, 拆除马镫、 绳套。用同样的方法棚另一根I40工字钢、 六根1.5m长的I32工字钢、 三根I25工字钢。两根I40工字钢之间用套管连接牢靠, 两端用木楔塞牢。每根尾绳两侧的I32工字钢用套管连接牢靠。8、 将棚箕斗的专用轨道用吊车运至井口, 用起吊绳套一端与轨道东端连接牢靠, 南箕斗慢上轨道向东移动, 当轨道进入井筒时慢落箕斗轨道棚在井口位置。轨道与东西侧地脚螺栓连接牢靠, 中间用三个套管焊接牢靠。9、 南箕斗慢下距钢梁200mm位置停车。( 绞车速度不得超过0.2m/s) 此时通知十楼在南侧卡固绳器, 每根绳卡四副固绳器, 固绳器每根螺栓用力矩扳手紧到370NM。悬挂卸压至箕斗距轨道100mm时停止卸压。10、 工作人员下到井口工作平台固定尾绳, 从每根尾绳悬挂的桃型环内, 东西方向穿一根I25的工字钢, 继续卸压至尾绳的连接板不再受力为止。11、 观察棚尾绳的工字钢、 钢梁是否正常, 没有问题的情况下拆除尾绳的销轴及连接板装置。继续卸压至箕斗底完全落在钢梁上主绳不再受力为止。12、 工作人员上到7.5m 工作平台用气割拆除联接螺栓及联接板, 悬挂打压至最小行程, 此时箕斗的上半部分与下半部分分开600mm。13、 把两侧悬挂油缸的分阀全部关上, 打开总阀及中间四个油缸的阀卸压, 使中间的四根钢丝绳不再受力。打下与箕斗连接的销轴, 把四根钢丝绳拉到南侧固定好
