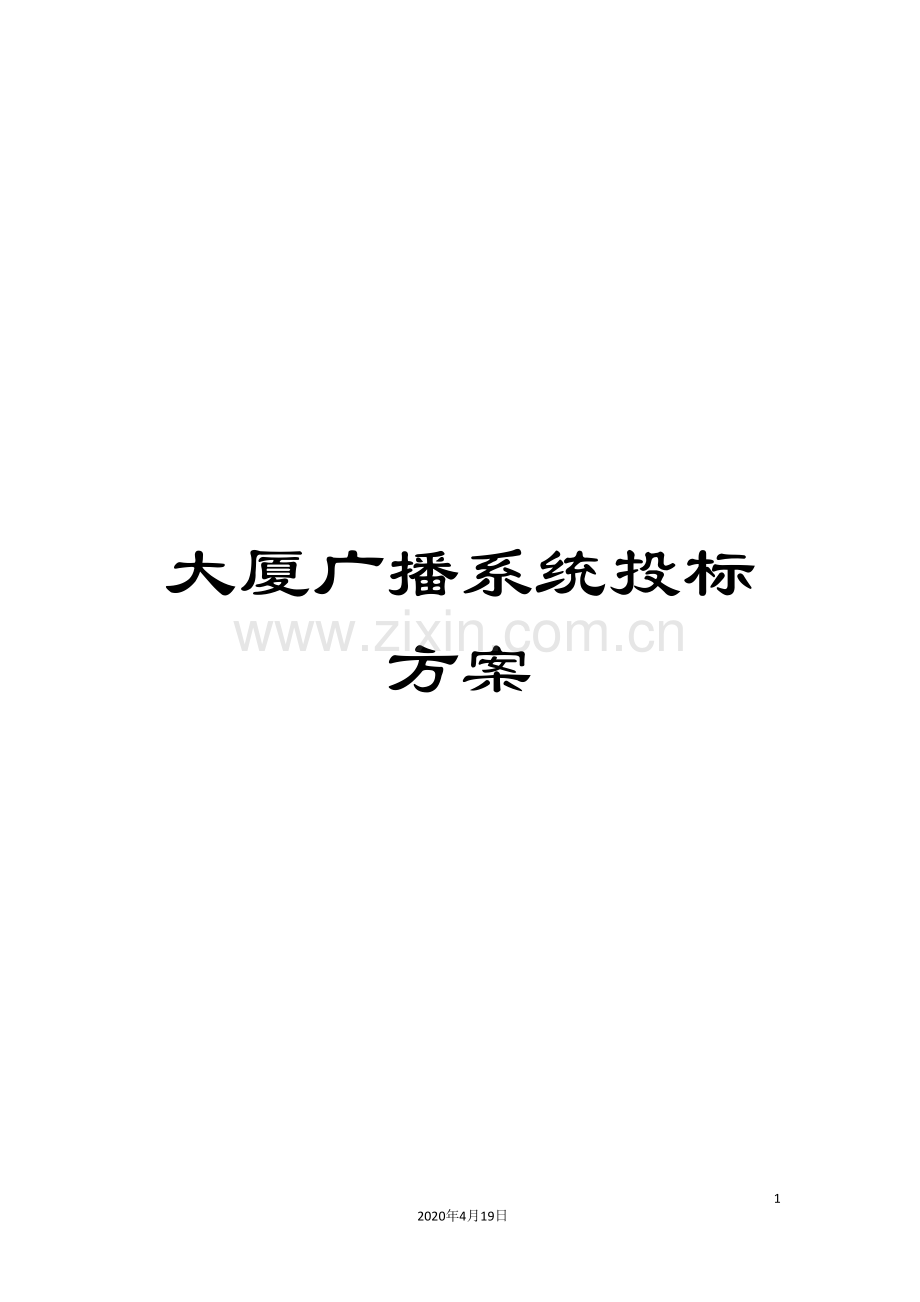

大厦广播系统投标方案

21
2020年4月19日
文档仅供参考
目 录
第一章 系统功能 2
1.1系统概述 2
1.2方案设计说明 3
1.3设备说明 5
1.4 配置方案 7
1.4.1 系统方案概述 7
1.4.2 设计说明 8
第二章 设计依据及产品选型 9
2.1设计依据 9
2.2产品选型 9
2.2.1信号源部分 9
2.2.2扩声部分 9
2.2.3中央控制部分 9
第三章 项目分析 10
3.1系统组成 10
3.2广播扬声器的选用和配置 10
3.2.1广播扬声器的选用 10
3.2.2广播扬声器的配置 11
3.3广播功放的选用 11
3.4广播分区 12
3.5设计点位分布 12

第一章 系统功能
1.1系统概述
ＸＸ大厦是高性能的多功能连体建筑。为保证各职能部门、机要部门、金融部门及宾客的安全，需要采用一套技术先进，性能可靠的广播系统；同时，美妙、清澈的背景音乐能在宾客中留下美好印象。为此，我们向您推荐采用飞利浦公司先进的公共广播系统产品。
当前，公共广播系统已被广泛使用，在提供了背景音乐的同时，也成为楼宇安全不可缺少的一份子。在发布通知及紧急呼叫中，广播系统起到了积极和快捷的作用。
广播系统应用定压技术，解决了因距离产生的局限。如果经过计算机增加了“自动播放系统”，即可十分容易地做到无人值守及定时、定内容的播放，实现智能化的广播功能。
飞利浦公司在设计和制造各种功用的公共广播系统中领导世界潮流。半个多世纪来，飞利浦不断地推出最上乘的扩音和扩音管理设备，现在又开发出最现代化并具有高投资效益的模块化公共广播系统。
飞利浦提供各种各样的解决方案－从小型企业，社区礼堂用的单机，到体育中心，运动场馆用的多功能系统，以致酒店、商场、工厂、医院、航空港使用的大型复杂系统，飞利浦应有尽有。飞利浦得天独厚地提供品种齐备的话筒、放大器、扬声器、喊话筒，扩音管理系统。它们之间有完美的兼容性。已建立的系统能够随心扩展和升级。
背景音乐的主要作用是掩盖噪声并创造轻松愉快的氛围。扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。
公共广播系统能够起到宣传、播放通知、找人等作用。该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。
公共广播音响系统的紧急广播功能作为消防报警及联动系统在紧急状态下用于疏散广播的设施，以保证在紧急情况发生时，能够利用其提供足以让建筑物内可能涉及的人群能清晰地听到警报、疏导的语音。
ＸＸ大厦广播系统是一套独立的广播系统，兼顾消防广播。主广播系统采用飞利浦LBB 1280/40 SM30中央控制管理主机。广播机房可控制各级对外广播，遇有紧急情况在接到消防信号（由消防报警系统提供）后，能够自动切换报警广播，并发布预先设定好的广播内容。所有扬声器均可在主控室进行分区控制广播。
1.2方案设计说明
1． SM-30系统采用微处理机控制的扩音管理系统，管理中心采用模块化结构，插入／互连功能不但能够精确地满足用户当前的需要，也能够满足用户今后修改和扩展的需要。
2． 采用高性能的音源，放大器对语言和音乐都有高品质的还原。
3． 定压式输出保证每个扬声器音量一致。
4． 呼叫可经过呼叫站键盘和程序设置来选择播放区，呼叫站可对选定的分区进行播音，呼叫之前先发一个听得见的提醒信号，提醒信号和报警信号音调有多种选择。
5． 背景音乐和紧急广播系统向楼宇的公共场所提供背景音乐和公共传呼服务，具有火灾紧急广播功能。
6． 背景音乐和紧急广播系统可为每一个分区输出。
7． 背景音乐和紧急广播控制系统应共用扬声器，所有广播区域平时播放背景音乐，一旦被某区内的火警信号触发（或按其它信号试验性触发），广播主机应自动控制相关区内的所有扬声器播发紧急消息。作为现代化楼宇的一个必须的功能项目，SM-30系统可提供完全符合消防紧急广播的功能，当某一区发生火灾报警时，可自动触发语音系统对发生火灾的这一区或邻近区或所有区进行语音提示，并可人工广播来进行事故处理。
8． SM-30广播系统可选择三个音源：卡式放音座、数字调频调谐器、CD唱机，它们可对楼宇的公共场所播放丰富的节目音源。
1.SM-30呼叫站LBB9568/36 7. 话筒输入模块LBB1282/00
2.话筒 CD唱机 8. 控制输入模块LBB1284/00
3.数字调频调谐器组件 9. 录音口信模块LBB1285/00
4. 话筒 10. 分区继电器模块LBB1287/10
5.呼叫站输入模块LBB1283/00 11. 控制继电器模块LBB1288/00
6.音乐输入模块LBB1286/00
1.3设备说明
SM-30扩音管理系统系统指标
采用模块化结构，可按客户的愿望及要求分配和控制音频信号。插入式线路卡有许多功能，也可按客户要求安排特殊功能，包括：
1. SM-30主机LBB1280/40（19”机架型）

l SM-30扩音管理系统的中央处理器；
l 可接纳10个应用模块；
l 发生50种不同的报时、报警讯号；
l 外部尺寸132ｘ483ｘ310mm，台式或机架安装式；
l 市电电源220V-230VAC，备用电源48V；
l 颜色：浅灰色（PH10709）；
l 重量：8.8KG；
2．SM-30呼叫站LBB9568/36

l 可选择扬声器区多达36个；
l 四个功能键，可进行预编程序；
l 设有一个回忆键，可调出上一次状态；
l 每个SM-30系统可装入6个此种呼叫站。

3．SQ45功率放大器LBB1348/40

l 市电电源 220—240VAC
l 电池电源 48VDC
l 额定输出 400W
l 最大输出 600W
l 最大功耗 1200VA
l 扬声器输出 100V，70V，50V
l 频响 50Hz—20KHz
l 尺寸 133×480×360mm
l 颜色 浅灰
l 重量 17KG
4. 讯源组件
CD播放机/调谐接收器LBB1960/00
l 高质量的讯源组件；
l FM/AM调频调谐器，10个预置通道；
l 自动和手动调谐；

l 自动搜索装置；
l 频率范围：FM：87.5—108MHZ；
AM：522—1620KHZ；
l 频响30HZ—15KHZ；
l 方便、实用的单碟CD唱机；
l 频率范围：20HZ—20KHZ；
l 外部尺寸100*430*270mm，台式或机架安装式；
l 重量：5 KG
5．天花吸顶扬声器LHM0606/10
l 额定功率（PHC）：3W（3-1.5W）
l 最大功率：4.5W；
l 额定电压：100V；
l 额定阻抗：1667欧姆；
l 有效频率范围（-10db）：100HZ-14KHZ；
l 辐射角：170度；
l 尺寸：199×89×165mm;
l 重量：800g；
6．壁挂音箱LBC3041/52
l 额定功率（PHC）：6 W（6-3-1.5W）
l 最大功率：9W；
l 额定电压：100V；
l 额定阻抗：1667欧姆；
l 有效频率范围（-10db）：150HZ-20KHZ；
l 辐射角：60/180度
l 尺寸：270×170×110mm;
l 重量：2500g

1.4 配置方案
1.4.1 系统方案概述
本广播系统方案是为ＸＸ大厦的分区广播、背景音乐及紧急消防广播所设计。作为一个现代化的楼宇，其分区广播管理是配合管理方式的首选，能够很好的配合控制中心的各类管理工作；背景音乐将为楼宇的公共场所提供舒适幽雅的氛围，而紧急消防广播更是必不可少的安全措施，可及时处理ＸＸ大厦所可能发生的火灾等事故。
1.4.2 设计说明
本着产品科技领先，品质稳定可靠的原则，采用荷兰PHILIPS的SM-30广播扩音管理系统，其功能集分区广播、背景音乐与紧急消防广播于一体。
分区广播功能：
SM-30广播系统最多可对36个区进行广播，在本方案中将把ＸＸ大厦按照自然楼层进行分区广播，共分为27个广播分区。
背景音乐系统：
SM-30广播系统可选择三个音源：卡式放音座、数字调频调谐器、CD唱机，它们可对楼宇的公共场所播放丰富的节目音源。
消防紧急广播：
作为ＸＸ大厦的一个必须的功能项目，SM-30系统可提供完全符合消防紧急广播的功能，当楼宇的某一区发生火灾报警时，可自动触发语音系统对发生火灾的这一区及左右邻近区进行语音提示，并可人工广播来进行事故处理。
消防紧急广播满足以下安装要求：
发生火灾时能在消防控制室将火灾疏散层的扬声器和广播音响强制转入火灾事故广播状态。

第二章 设计依据及产品选型
2.1设计依据
JGJ/T16-92 《民用建筑电气设计规范》
《建筑弱电工程设计手册》
2.2产品选型
根据对广播系统的具体要求，推荐使用以下飞利浦广播系列产品。
2.2.1信号源部分
语音合成器：
话筒
录音卡座
CD机
2.2.2扩声部分
电源供电系统：
功率放大器：
扬声器
2.2.3中央控制部分
中央控制器
话筒输入模块
音乐输入模块
数字口信录音模块
分区继电器模块
控制输入模块（接消防报警信号，实现消防广播功能）
第三章 项目分析
3.1系统组成
本系统由一个中央广播控制室、前端扩声系统和传输线路组成。
本系统的控制室包括一个主控室，负责对各区扬声器进行广播，主控制室设在消防控制室内。
3.2广播扬声器的选用和配置
3.2.1广播扬声器的选用
原则上应视环境选用不同品种规格的广播扬声器。
例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。
在仅有框架吊顶而无天花板的室内（如开架式商场等），宜用吊装式球型音箱或有后罩的天花扬声器。由于天花板相当于一块无限大的障板，因此在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装音箱，也可用有后罩的天花扬声器。有后罩天花扬声器的后罩不但有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。
在无吊顶的室内（例如地下停车场），则宜选用壁挂式扬声器或室内音柱。
在室外，宜选用室外音柱或号角。这类音柱和号角不但有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。
在园林、草地，宜选用草地音箱。这类音箱防雨、造型优美，且音量和音质都比较讲究。
在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。
在防火要求较高的场合，宜选用防火型的扬声器。这类扬声器是全密封型的，其出线口能够与阻燃套管配接。
3.2.2广播扬声器的配置
广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。
一般，高级写字楼走廊的本底噪声约为48-52 dB，超级商场的本底噪声约58-63 dB，繁华路段的本底噪声约70 -75 dB。考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。椐此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为65-70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80-85dB以上。
天花扬声器的灵敏度级在88－93dB之间；额定功率为3-10 W。根据近似计算，在天花板不高于3m的场馆内，天花扬声器大致能够互相距离5-8m均匀配置。如果仅考虑背景音乐而不考虑紧急广播，则该距离能够增大至8-15m。另外，在走道、大厅、餐厅等公众场所，扬声器的配置数量，一般应能保证从本层任何部位到最近一个扬声器的步行距离不超过15-20m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m 。
3.3广播功放的选用
广播功放不同于HI-FI功放。其最主要的特征是具有70V 和100V恒压输出端子。这是由于广播线路一般都相当长，须用高压传输才能减小线路损耗。
广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算：
P = K1·K2·ΣP0 （2）
P — 功放设备输出总电功率（W）
P0 — 每一分路（相当于分区）同时广播时最大电功率
P0 = Ki·Pi
Pi — 第i分区扬声器额定容量
Ki — 第i分区同时需要系数：
服务性广播客房节目，取0.2 - 0.4
背景音乐系统，取0.5 - 0.6
业务性广播，取0.7 - 0.8
火灾事故广播，取1.0
K1 — 线路衰耗补偿系数：1.26 - 1.58
K2 — 老化系数：1.2 - 1.4

椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。
可是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放，紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中扬声器容量总和的1.5倍
3.4广播分区
一个公共广播系统一般划分成若干个区域，由管理人员（或预编程序）决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播等等。
分区方案原则上取决于客户的需要，大楼一般按楼层进行分区。
管理部门与公众场所宜分别设区。
重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区。
总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。但每一个区内，广播扬声器的总功率不能太大，须同分区器和功放的容量相适应。
3.5设计点位分布
广播系统共设置约522个广播点，按照楼层和功能区域共分为27个广播区域，并在主控中心设置呼叫站。

广播点表

分区
位置
扬声器数量
1
地下二层
4
2
地下一层
39
3
一层
42
4
二层
41
5
三层
31
6
四层
31
7
五层
19
8
六层
19
9
七层
19
10
八层
19
11
九层
19
12
十层
19
13
十一层
19
14
十二层
19
15
十三层
11
16
十四层
19
17
十五层
19
18
十六层
19
19
十七层
19
20
十八层
19
21
十九层
19
22
二十层
19
23
二十一层
19
24
二十二层
6
25
二十三层
6
26
二十四层
6
27
二十五层
1
总计

522
